墩身施工作业指导书

XXXXX标段桥梁工程

编号：

墩身

施工作业指导书

单位：XXXXXXXXXXXXXXXXXXX

编制：

审核：

批准：

二O一三年 月 日发布 二O一三年 月 日实施 . . . .

. . . . .

XXXXXX标段桥梁工程

墩身施工作业指导书

1.适用围

适用于XXXXXXX段XXXXXXXX项目经理部X分部墩身施工。

2.作业准备

2.1.业技术准备

作业指导书编制后，应在开工前组织技术人员实施型施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉相关法律、法规、规及技术标准。制定施工安全保证措施，提出应急预案。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核后持证上岗。

2.2.外业技术准备

施工作业层中所涉及的各种技术数据的采集、分析。修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。

3.技术要求

3.1.模板及支架、钢筋和混凝土的施工应符合铁道部现行《铁路混凝土工程施工质量验收标准》（TB10424-2010）的有关规定及设计要求。 . . . .

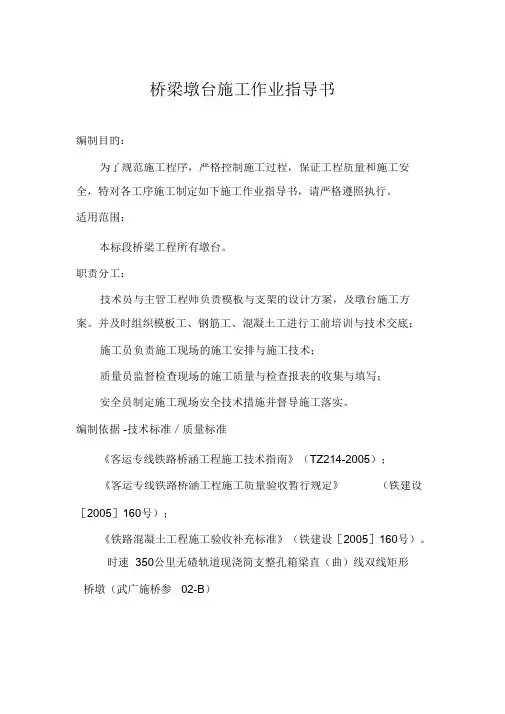

桥梁墩台施工作业指导书

编制目的：

为了规范施工程序，严格控制施工过程，保证工程质量和施工安

全，特对各工序施工制定如下施工作业指导书，请严格遵照执行。

适用范围：

本标段桥梁工程所有墩台。

职责分工：

技术员与主管工程师负责模板与支架的设计方案，及墩台施工方

案。并及时组织模板工、钢筋工、混凝土工进行工前培训与技术交底；

施工员负责施工现场的施工安排与施工技术；

质量员监督检查现场的施工质量与检查报表的收集与填写；

安全员制定施工现场安全技术措施并督导施工落实。

编制依据 -技术标准／质量标准

《客运专线铁路桥涵工程施工技术指南》（TZ214-2005）；

《客运专线铁路桥涵工程施工质量验收暂行规定》 （铁建设

［2005］160号）；

《铁路混凝土工程施工验收补充标准》（铁建设［2005］160号）。

时速 350公里无碴轨道现浇简支整孔箱梁直（曲）线双线矩形

桥墩（武广施桥参 02-B）

一、作业流程

混

凝

土

施

工 混

凝

土

养

护 测

量

放

线 施

工

脚

架 钢

筋

绑

扎 外

模

吊

装 模

板

拆

除

实体桥墩作业流程图

二、施工程序

1.测量控制

①承台施工时，测量应根据墩身钢筋位置准确定位预埋钢筋，

并固定牢固；

②承台施工完成后，及时对墩身轴线进行放样，并在四个角

点用红油漆标注；再用墨线放出墩身内、外轮廓线，在内、外轮

廓线内、外侧 40cm处弹放支模控制线；

③模板安装完成后，测量人员要对模板平面位置进行复测，

确保位置准确，垂直度满足要求，然后用缆风绳四周固定死模板

位置；

④准确定位垫石位置及其它预埋件的位置；

⑤每次砼浇注完成后，及时对平面位置及标高情况进行复测；

2.测量放线

在垫层上测放承台轴线与轮廓线并在四角进行油漆标记，用

粉笔标志钢筋分布线。用油漆标记墩台插筋与预埋件位置。

3.钢筋施工

⑴钢筋加工：

①钢筋进场后，检查进场所有钢筋的牌号、等级、规格、生

桥梁墩、台身施工作业指导书（一）2024

桥梁墩、台身施工作业指导书（一）

引言概述：桥梁墩、台身施工是桥梁建设中关键的一环，施工作业的质量直接影响桥梁的使用寿命和安全性。本文档旨在为桥梁墩、台身施工作业提供详细的指导，包括施工前准备、基础施工、墩台施工、混凝土浇筑及养护等五个大点。通过遵循本指导书的规定进行施工作业，可以保证桥梁墩、台身的稳定性和耐久性。正文：一、施工前准备

1. 精确测量：准确测量墩台的高度、宽度和轨距等参数，确保施工符合设计要求。

2. 扫除场地：清理工地及周边的废料和杂物，保证施工场地整洁。

3. 安全防护措施：确保施工现场的安全，设置安全标志、围挡和警示灯等，提醒来往车辆和行人注意安全。

4. 施工人员培训：对施工人员进行必要的安全培训，包括操作规程、安全注意事项等。二、基础施工

1. 挖掘基坑：按照设计要求进行基坑的挖掘，确保墩台的稳定性。

2. 地基处理：修整基坑底部的软弱土层，填充砂石并进行夯实。3. 基础设置：按照设计图纸要求安装基础架构，包括钢筋骨架和支撑结构等。桥梁墩、台身施工作业指导书（一）2024

4. 精确测量：在基础设置完成后，再次进行相关参数的测量确认，确保准确性。

5. 基础固结：进行基础施工的固结处理，如进行浇筑混凝土等。三、墩台施工

1. 梁底板安装：按照设计图纸的要求进行梁底板的安装，包括定位、调整和固定等。

2. 支撑设置：在梁底板安装完成后，进行支撑设置，确保墩台施工的稳定性。

3. 墩台砌筑：按照设计图纸要求进行墩台的砌筑，注意砂浆配制和砌筑工艺的要求。

4. 钢筋绑扎：在墩台砌筑完成后，进行相关的钢筋绑扎工作，确保墩台的强度和稳定性。

5. 植筋处理：在墩台施工过程中，及时进行植筋处理，确保墩台的整体结构的一致性。四、混凝土浇筑及养护

1. 混凝土配制：按照设计要求进行混凝土配制，控制水灰比和配料比例。

2. 浇注方式：采用适当的浇注方式，确保混凝土均匀分布和充实。
