水泥稳定碎石底基层配合比设计公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-长浏高速公路水泥稳定碎石基层配合比设计长沙至浏阳高速公路第三合同段路面基层施工采用水泥稳定碎石，试验确定原材料由水泥、集料、水组成，其中集料由19～31.5mm碎石、9.5～19mm碎石、4.75～9.5mm碎石、石屑掺配组成。
一、设计依据《公路路面基层施工技术规范》《公路工程集料试验规程》 JTG E42-2005《公路工程无机结合料稳定材料试验规程》JTG E51-2009《路基路面现场测试规程》 JTG E60-2008二、设计要求要求配合比7d无侧限抗压强度≥2.5MPa，确定混合料各组分的具体掺配比例，为路面基层施工做准备：原材料碎石：19～31.5mm碎石、9.5～19mm碎石、4.75～9.5mm碎石、石屑产地为浏阳官渡碎石场水泥：印山台牌P.C32.5水泥，产地为湖南印山实业集团印山台水泥有限公司水：自来水三、设计过程1、基层级配要求：根据《公路路面基层施工技术规范》分别对19～31.5mm碎石、9.5～19mm碎石、4.75～9.5mm碎石、石屑进行水洗筛分试验，各项指标均符合规范要求，计算确定集料比例为19～31.5mm碎石、9.5～19mm碎石、4.75～9.5mm碎石、石屑=25:25:10:40。
2、确定配合比根据设计要求，在满足设计强度的基础上限制水泥用量，选取最经济的一组配合比作为施工配合比，试定以下三组配合比：3、水泥稳定碎石重型击实试验本试验采用重型击实法，击实筒的规格为φ152×120mm,击实层数3层，锤击次数为98次/层。
对以上三种配合比例配料后进行标准击实试验，由平行试验得出最大干密度和最佳含水量。
七天无侧限抗压强度试验结果汇总如下：4、延迟时间对水泥稳定碎石的强度和干密度的影响5%水泥稳定碎石延迟时间2小时的最大干密度和无侧限抗压强度代表值为2.372g/cm3和4.5MPa，5%水泥稳定碎石延迟时间3小时的最大干密度和无侧限抗压强度代表值为2.370 g/cm3和4.4MPa，5%水泥稳定碎石延迟时间4小时的最大干密度和无侧限抗压强度代表值为2.367g/cm3和4.1MPa。
XXXXXX公路项目第合同段（）底基层配合比设计（水泥稳定碎石底基层）编号：施工单位：监理单位：20 年月日目录一）配合比设计说明书二）水泥剂量的确定三）无机结合料稳定碎石无侧限抗压强度记录表四）土工击实试验记录表五）水泥性能试验报告六）砂石材料性能试验报告配合比设计说明书一）概述XXXX西南部公路网的主干道，连接上瑞高速公路，被列为XX省“十五”期间公路建设重点工程。
按《路面变更设计》的要求路面结构底基层为4%水泥稳定碎石底基层，7天无侧限抗压强度不小于2.0MPa。
二）使用部位竹城公路Y段路面底基层,桩号：K0+000~K16+000三）材料来源及性能参数按规范和设计要求，水泥采用邵阳长城水泥厂宝庆牌P.C32.5级水泥。
碎石采于交通厅机关服务局竹市碎石场。
各材料性能参数见后附试验报告四）配合比参数的确定根据砂石材料筛分情况及混合料级配要求确定砂石材料配比。
筛分结果及混合料级配要求见下表，混合料参配比例为：1-3籽：5-10籽：石粉= 45 ：20 ：35五）、室内标准试验一、准备a 检查试验仪器设备齐全，并使之运转正常；b 备足碎石、石屑、水泥等材料；c 试验室工作人员：达勇、李理、吴春。
d 通过对混合料击实试验，并按最佳含水量计算干密度制备试件。
二、计算初步配合比无侧限抗压强度试验根据设计要求推荐水泥用量为4%。
我试验室增加了3.5%水泥剂量及5.0%剂量做对比试验。
1、水泥剂量4.0%总量:m1=ραV(1+w)*96%=2.380*2651*(1+4.9%)*96%=6354(g)干混合料质量:m2=m1/(1+w)=6354/(1+4.9%)=6057(g)水质量:m3=m1-m2=6354-6057=297(g)干石料质量:m4=m2/(1+水泥剂量%)=6057/(1+4.0%)=5824(g)水泥质量:m5=m2-m4=6057-5824=233(g)碎石1(1-3籽):m4*45%=5824*45%=2621(g) 碎石2(5-10籽):m4*20%=5824*20%=1165(g) 石屑3(0-5籽):m4*30%=5824*35%=2038(g)2、水泥剂量3. 5%总量:m1=ραV(1+w)*96%=2.374*2651*(1+4.7%)*96%=6326(g)干混合料质量:m2=m1/(1+w)=6326/(1+4.7%)=6042(g)水质量:m3=m1-m2=6326-6069=284(g)干石料质量:m4=m2/(1+水泥剂量%)=6069/(1+4.0%)=5838(g)水泥质量:m5=m2-m4=6042-5838=204(g)碎石1(1-3籽):m4*45%=5838*45%=2627(g) 碎石2(5-10籽):m4*20%=5838*20%=1168(g) 石屑3(0-5籽):m4*35%=5838*35%=2043(g)3、水泥剂量5. 0%总量:m1=ραV(1+w)*96%=2.404*2651*(1+5.4%)*96%=6448(g)干混合料质量:m2=m1/(1+w)=6448/(1+5.4%)=6118(g)水质量:m3=m1-m2=6448-6118=330(g)干石料质量:m4=m2/(1+水泥剂量%)=6118/(1+5.0%)=5827(g)水泥质量:m5=m2-m4=6118-5827=291(g)碎石1(1-3籽):m4*45%=5827*45%=2622(g)碎石2(5-10籽):m4*20%=5827*20%=1165(g)石屑3(0-5籽):m4*35%=5827*35%=2040(g)按照JTJ057 规定的标准方法进行试验，试验结果见下表：六、试验室配比确定结果分析，3.5%水泥剂量混合料已能满足底基层强度2.0MPa设计要求。

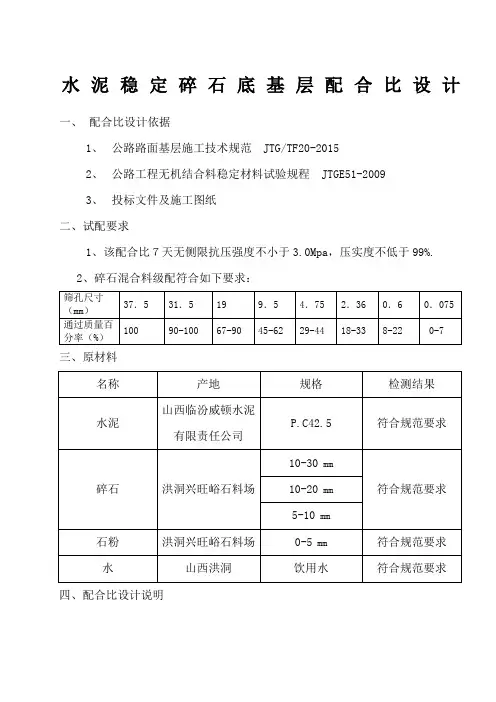

水泥稳定碎石底基层配合比设计一、配合比设计依据1、公路路面基层施工技术规范JTG/TF20-20152、公路工程无机结合料稳定材料试验规程JTGE51-20093、投标文件及施工图纸二、试配要求1、该配合比７天无侧限抗压强度不小于3.0Mpa，压实度不低于99%.2、碎石混合料级配符合如下要求：三、原材料四、配合比设计说明1.根据各种规格碎石与石粉的筛分试验结果,确定其掺配比例,使碎石混合料级配符合设计要求,经筛分试验确定,各种碎石及石粉的掺配比例为:碎石(10-30 mm):碎石(10-20 mm):碎石(5-10 mm):石粉(0-5 mm)=28%:22%:18%:32%。
2、分别按下列五种水泥剂量，试验确定的各种集料掺配比例，不同的含水量，分别配制碎石混合料，进行标准击实试验。
3.0%、3.5%、4.0%、4.5%、5.0%3、通过试验得出各种水泥剂量混合料的最佳含水量和最大干密度为：4、设计底基层压实度为99%，则各种水泥剂量制备每个试件需要的原材料总质量M＝ρd×99％×（1+w％）×V。
3.0%水泥稳定碎石:M=2.372×0.99×（1+4.2％）×2651=6487g3.5%水泥稳定碎石:M=2.378×0.99×（1+4.6％）×2651=6528g4.0%水泥稳定碎石:M=2.380×0.99×（1+4.7％）×2651=6540g4.5%水泥稳定碎石:M=2.383×0.99×（1+4.9％）×2651=6561g5.0%水泥稳定碎石:M=2.386×0.99×（1+5.1％）×2651=6581g5每种水泥剂量制备一组13个试件,试件进行标准养生,温度为20±2℃,湿度为≥95%,标准养生龄期为7d,最后一天浸水。
水泥稳定碎石底基层、基层配合比设计一、配合比设计依据1）、招标文件技术规定；2）、《公路工程无机结合料稳定材料试验规程》JTJ057-94；2）、《公路路面基层施工技术规范》JTJ034-2000；3）、图纸设计要求；二、使用部位重庆绕城高速公路西南段路面工程WLM2合同段底基层、基层三、配合比设计要求1）、水泥稳定碎石基层7d无侧限抗压设计强度≥3.0Mpa，强度控制范围3.0~5.0 Mpa；水泥稳定碎石底基层7d无侧限抗压设计强度≥2.0Mpa，强度控制范围 2.0~4.0 Mpa。
2）、基层水泥剂量不得大于5.0%；底基层水泥剂量不得大于4.0%。
3）、混合料级配应为骨架密实型，并符合设计图纸范围要求。
4）、基层粗集料压碎值不得大于28%，最大粒径宜用31.5mm控制；水泥各项物理指标符合P.F32.5水泥，初凝时间大于3h，终凝时间大于6h。
四、原材料规格及产地1)、水泥：P.F32.5粉煤灰硅酸盐水泥；产地：重庆腾辉新型建材有限公司2)、粗集料：碎石Ⅰ（20~30mm）碎石Ⅱ（10~20mm）碎石Ⅲ（3~10mm）；产地：青木关碎石料场3)、细集料：石屑（0~3 mm）；产地：青木关碎石料场4)、水：可饮用水5）、材料合成级配设计：碎石Ⅰ（20~30mm）、碎石Ⅱ（10~20mm）、碎石Ⅲ（3~10mm）、石屑（0~3 mm）分别进行筛分，借助计算机进行级配计算（见附表），得到各种材料的掺配比例：35：27：16：22，其合成级配符合设计级配要求。
五、室内试验1)、准备工作①检查试验仪器设备是否齐全，使之运转正常；②备足试验所需各种材料；③试验室工作人员：黄建胜、廖凯、伏立；2)、确定各种不同水泥剂量的最大干密度和最佳含水量根据以往经验和设计要求，先选用3.2%、3.7%、4.2%三种水泥剂量进行击实试验，其结果如下：3）、计算初步配合比分别以上表各种不同剂量的混合料最大干密度和最佳含水量计算每个无侧限试件重量（见下表），并以振动压实法制作，每种水泥剂量分别制作13个试件，每种料具体用量如下表：注：振动压实仪试模直径:152mm 高:150mm V=2722cm3基层、底基层按初步计算的比例如下：水泥剂量3.2% 最佳含水量：5.6% 最佳干密度：2.332g/cm3碎石Ⅰ：碎石Ⅱ：碎石Ⅲ：石屑=35：27：16：22。
