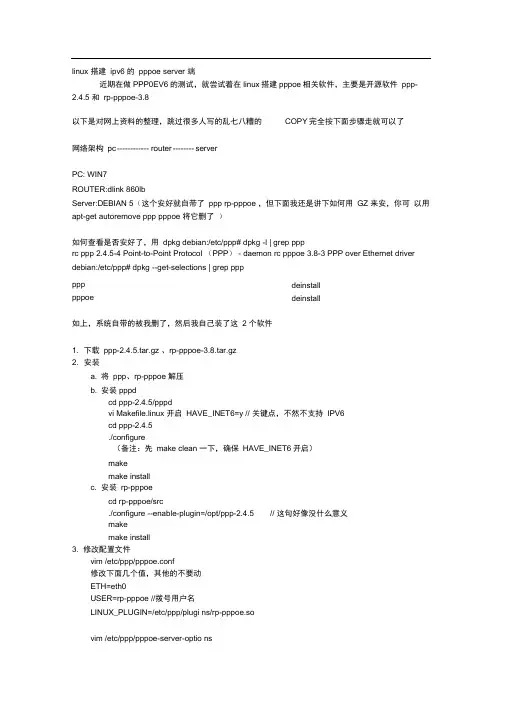

linux 搭建 ipv6 的 pppoe server 端近期在做PPP0EV6的测试，就尝试着在linux 搭建pppoe 相关软件，主要是开源软件 ppp-2.4.5 和 rp-pppoe-3.8以下是对网上资料的整理，跳过很多人写的乱七八糟的COPY 完全按下面步骤走就可以了 网络架构 pc ------------ router -------- serverPC: WIN7ROUTER:dlink 860lbServer:DEBIAN 5（这个安好就自带了 ppp rp-pppoe ，但下面我还是讲下如何用 GZ 来安，你可 以用 apt-get autoremove ppp pppoe 将它删了 ）如何查看是否安好了，用 dpkg debian:/etc/ppp# dpkg -l | grep ppprc ppp 2.4.5-4 Point-to-Point Protocol （PPP ） - daemon rc pppoe 3.8-3 PPP over Ethernet driver debian:/etc/ppp# dpkg --get-selections | grep pppppppppoe如上，系统自带的被我删了，然后我自己装了这 2 个软件1. 下载 ppp-2.4.5.tar.gz 、rp-pppoe-3.8.tar.gz2. 安装a. 将 ppp 、rp-pppoe 解压b. 安装pppdcd ppp-2.4.5/pppdvi Makefile.linux 开启 HAVE_INET6=y // 关键点，不然不支持 IPV6cd ppp-2.4.5./configure（备注：先 make clean 一下，确保 HAVE_INET6开启）makemake installc. 安装 rp-pppoecd rp-pppoe/src./configure --enable-plugin=/opt/ppp-2.4.5// 这句好像没什么意义makemake install3. 修改配置文件vim /etc/ppp/pppoe.conf修改下面几个值，其他的不要动ETH=eth0USER=rp-pppoe //拨号用户名LINUX_PLUGIN=/etc/ppp/plugi ns/rp-pppoe.sovim /etc/ppp/pppoe-server-optio nsdeinstall deinstall下面是全部内容# PPP options for the PPPoE server# LIC: GPLrequire-chap // 表示会用至U chap-secrets 文件#logi nlcp-echo-i nterval 10lcp-echo-failure 2+ipv6ipv6 ::1,::2SERVER^分到一个FE80::1/10的地址，ROUTER会分到一个FE80::2/10的地址，然后我们需要配置dibbler才能让ROUTER拿到GLOBAL地址vim /etc/ppp/chap-secrets# Secrets for authe nticati on using CHAP# clie nt server secret IP addressesrp-pppoe * rp-pppoe *用*代替地址，这个表是CHAP认证的账号和密码对照表，所以实际上我们拨号的账号密码都是rp-pppoevim opti onslocal4. 开启server端pppoe-server -I eth05. 页面和配置效果PPPOEV6 ONLY设置»互联W» IPv6拨号成功以后可以看到PPP0 分配了一个本地地址FE80::2/10 ppp0 Link encap:Point-to-Point Protocol inet6 addr: fe80::2/10 Scope:LinkUP POINTOPOINT RUNNING NOARP MULTICASTMTU:1492 Metric:1RX packets:7 errors:0 dropped:0 overruns:0 frame:0TX packets:17 errors:0 dropped:0 overruns:0 carrier:0 collisions:0 txqueuelen:3RX bytes:196 (196.0 B) TX bytes:1291 (1.2 KiB)但是我们还没有拿到GLOBAL地址，所以我们需要在debian上跑radvd和dibbler来给PPP接口分配地址1. STATELES S情况，这种模式下只跑RADVD就可以了，RADVD的配置文件如下Vim /etc/radvd.confinterface ppp0 {AdvSendAdvert on;MinRtrAdvInterval 3;MaxRtrAdvInterval 10;AdvDefaultPreference high;AdvHomeAgentFlag off;IgnoreIfMissing on; // 这个很关键AdvManagedFlag off; // 这个很关键AdvOtherConfigFlag off; // 这个很关键prefix 2001::/96 {AdvOnLink on;AdvAutonomous on; // 让PPP接口根据PREFIX生成地址AdvRouterAddr on;};RDNSS 2001::1 2001::2 {AdvRDNSSPreference 8; AdvRDNSSLifetime 30;};};然后看效果，GLOBAL地址成功分配ppp0 Link encap:Point-to-Point Protocolinet6 addr: 2001::2/64 Scope:Globalinet6 addr: fe80::2/10 Scope:LinkUP POINTOPOINT RUNNING NOARP MULTICASTMTU:1492 Metric:1RX packets:47 errors:0 dropped:0 overruns:0 frame:0TX packets:13 errors:0 dropped:0 overruns:0 carrier:0 collisions:0 txqueuelen:3RX bytes:5452 (5.3 KiB) TX bytes:1439 (1.4 KiB)cat /etc/resolv.conf# Auto-Generatednameserver 192.168.0.1search但是RDNSS没有解析成功，没拿到DNS地址，看来只有换STATEFU蟆式2. STATEFU蟆式，既要配置RADVD又要配置DIBBLERVim /etc/radvd.conf 注意红色部分的不同interface ppp0{AdvSendAdvert on;MinRtrAdvInterval 3;MaxRtrAdvInterval 10;AdvDefaultPreference high;AdvHomeAgentFlag off;IgnoreIfMissing on;AdvManagedFlag on;AdvOtherConfigFlag on;prefix 2001::/96{AdvOnLink on;AdvAutonomous off;AdvRouterAddr on;};RDNSS 2001::1 2001::2AdvRDNSSPreference 8; AdvRDNSSLifetime 30;};};红色部分意思是RADVD不分配地址，用DIBBLER来分，原理就是协议上规定的M和0值Vim /etc/dibbler/server.conf# Logging level range: 1(Emergency)-8(Debug) log-level 8# Don't log full datelog-mode short# set preference of this server to 0 (higher = more prefered)preference 0{iface "ppp0" {// also ranges can be defines, instead of exact values t1 1800-2000t2 2700-3000prefered-lifetime 3600valid-lifetime 7200class {pool 2000::/64}# assign temporary addresses from this poolta-class {pool 3000::/96}#assign /96 prefixes from this poolpd-class {pd-pool 3000:458:ff01:ff03:abcd::/80pd-length 96}option dns-server 2000::ff,2000::fe}有时候会发生不回报文的问题，红色部分pppO表示在这个接口上跑dibbler然后我将pppO改成ethO,居然成功了，但第二次失败，又改回pppO,成功，后来我发现原来是因为PPPO接口建立之前带DIBBLER会不能通信，必须在PPP0建立后把DIBBLER带起来, 这个BUG看来需要自己研究配置文件才行了，暂时放着成功以后分得GLOBAL地址pppO Link en cap:Po in t-to-Po int Protocolinet6 addr: 2000::ea5c:2de2:713e:a561/96 Scope:Globalinet6 addr: fe80::2/10 Scope:Li nkUP POINTOPOINT RUNNING NOARP MULTICAS1MTU:1492 Metric:1RX packets:56 errors:。

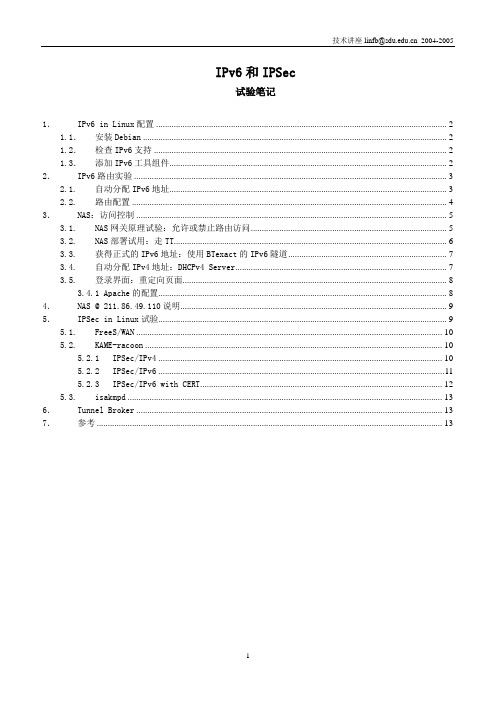

IPv6和IPSec试验笔记1．IPv6 in Linux配置 (2)1.1．安装Debian (2)1.2．检查IPv6支持 (2)1.3．添加IPv6工具组件 (2)2．IPv6路由实验 (3)2.1.自动分配IPv6地址 (3)2.2.路由配置 (4)3．NAS：访问控制 (5)3.1.NAS网关原理试验：允许或禁止路由访问 (5)3.2.NAS部署试用：走TT (6)3.3.获得正式的IPv6地址：使用BTexact的IPv6隧道 (7)3.4.自动分配IPv4地址：DHCPv4 Server (7)3.5.登录界面：重定向页面 (8)3.4.1 Apache的配置 (8)4．NAS @ 211.86.49.110说明 (9)5．IPSec in Linux试验 (9)5.1.FreeS/WAN (10)5.2.KAME-racoon (10)5.2.1IPSec/IPv4 (10)5.2.2IPSec/IPv6 (11)5.2.3IPSec/IPv6 with CERT (12)5.3.isakmpd (13)6．Tunnel Broker (13)7．参考 (13)1．IPv6 in Linux配置Linux对IPv6的支持是比较彻底的，这得益于社区的共同努力，尤其是USAGI项目的持续努力，2.6内核保持了较好的IPv6新特性。

下面以Debian3.1r1a为例，介绍IPv6的安装和配置。

1.1．安装DebianDebian3.1r1a默认安装。

修正sources.list启用新的安装源：deb ftp://211.86.49.110/pub/ISOs/Debian3.1r1a/debian-31r1-i386-binary-1/ unstable contrib maindeb ftp://211.86.49.110/pub/ISOs/Debian3.1r1a/debian-31r1-i386-binary-2/ unstable contrib main然后更新dpkg库：#apt-get update为了方便后期使用，安装辅助工具：#apt-get install apt-show-versions // 查看已经安装组件列表#apt-get install rcconf //服务管理#apt-get install ssh samba less //常用工具为了操作方便，尤其是使用vmware虚拟机中安装的Linux时，建议从Windows中使用ssh 连接到linux，同时在Linux启用Samba服务，这样可以在Windows中方便的浏览Linux文件。
