GSM、CDMA、WCDMA手机发射功率！~一、GSM手机发射功率GSM协议规定，手机发射功率是可以被基站控制的。
基站通过下行SACCH信道，发出命令控制手机的发射功率级别，每个功率级别差2dB，GSM900 手机最大发射功率级别是5（33dBm），最小发射功率级别是19（5dBm），DCS1800手机最大发射功率级别是0（30dBm），最小发射功率级别是15（0dBm）。
当手机远离基站，或者处于无线阴影区时，基站可以命令手机发出较大功率，直至33dBm（GSM900），以克服远距离传输或建筑物遮挡所造成的信号损耗。
如果手机离基站很近，且无任何遮挡物时，基站可以命令手机发出较小功率，直至5dBm（GSM900），以减少手机对同信道、相邻信道的其它GSM用户的干扰和其它无线设备的干扰，而且这样还可以有效延长手机待机时间、通话时间。
GSM手机发出的最低功率仅为5dBm（GSM900），约为3.2mW，这比PHS的平均功率10mW要小，同时GSM手机发出的最大功率33dBm（GSM900），约为2W，这个信号相对来说是巨大的，对这种大信号不加以严格规定，其干扰也是巨大的。
因此GSM就手机发射信号除了发射功率的规定以外，在其它方面也作了适当的规定。
（注意：这里是适当的规定，如果规定偏严无疑会加大手机制造成本，如果偏松，无疑会加大干扰。
）具体有如下几个方面：1、Power versus Time由于GSM是TDMA系统，因此GSM协议通过一个功率对时间的模板来严格限制发射功率在时间域的变化情况，以减少干扰，尤其是对同信道其他时隙的用户的干扰。
2、Output RF Spectrum Due to Modulation3、Output RF Spectrum Due to RampingGSM通过对手机发射信号的调制谱和切换谱的规定，来限制手机发射信号时的频谱带宽和形状，以减少干扰，尤其是邻信道用户的干扰。
TD-LTE功率配置指导书华为技术有限公司版权所有侵权必究目录1基本知识 (3)1.1LTE导频图案 (3)1.2功率参数的概念 (3)1.3天线端口映射方式 (5)1.4RS Power Boosting (6)2导频功率对网络性能的影响 (6)2.1对覆盖的影响 (6)2.2对容量的影响 (7)3产品功率配置 (7)3.1基本概念 (7)3.2配置方法 (11)3.2.1已知RRU功率配置导频功率 (11)3.2.2已知导频功率计算RRU功率 (11)3.3功率配置原则 (13)3.4功率配置建议 (13)3.4.1两天线 (13)3.4.2四天线 (13)3.4.3八天线 (14)3.4.4继承TDS功率场景 (14)4结论 (15)附录A (15)1基本知识1.1LTE导频图案CP是OFDM系统的循环前缀，用来抵抗无线信道的多径衰落。
LTE支持的MBMS，采用了长CP。
本版本不考虑长CP的物理层帧格式。
图1是Normal CP下的导频图案：图1 Normal CP下的导频图案1)单天线端口下，每个符号上共有2个导频RE，两个RE之间隔5个子载波。
2)两天线端口下，每个端口的每个符号上有2个导频RE，相隔也是5个子载波。
如果一个天线端口的符号上的有一个RE位置作为RS RE，那么另一个端口上不发信号，避免两个端口之间的信号干扰。
3)四天线端口下，前两个天线端口的导频位置与两天线端口的位置一致；端口3和端口2的导频位置相对于前两个天线端口在时域上延迟一个OFDM符号；同时，在一个天线端口的导频位置上，其它天线端口在相应位置上，不发数据信号。
1.2功率参数的概念EPRE（Energy Per Resource Element）：每个资源单元上的能量，可以理解为每个RE的功率。
TypeA符号：无RS的OFDM符号。
TypeB符号：含RS的OFDM符号。
A ρ：无导频的OFDM 符号上的PDSCH RE 功率相对于RS RE 功率的比值，线性值。
CDMA通信的基本原理功率控制CDMA通信与传统的通信系统像比较,发端多了扩频调制,收端多了扩频解调CDMA通信在发端将待传入的话音,通过A/D转换将模拟语音转变成了二进制数据信息,通过高速率的伪随机扩频调制,从原理上讲,两者相乘,扩展到一个很宽的频带,因而在信道中传输信号的带宽远大于信息带宽。
在接受端，接受机不仅接受到有用的信号，同时还接受到各种干扰信号和噪声。
利用本地产生的伪随机序列进行相关解扩。
本地伪码与接受到的扩频信号中伪码一致，通过相关运算可还原成原始窄带信号，顺利通过窄道滤波器，恢复原始数据，再通过数/模(D/A)转换，恢复原始语音。
接收机接收到的干扰和噪声，由于和本地伪随机序列不相关，经过接收扩解，将干扰和噪声频谱大大扩展，频谱功率密度大大下降，落入窄带滤波器的干扰和噪声分量大大下降，因此在窄带滤波器输出端的信噪比或信干比得到极大改善，其改善程度就是扩频的处理增益。
CDMA蜂窝网的关键技术--功率控制CDMA蜂窝移动通信系统中，所以的用户使用相同的频带发送信息,如果各移动台以相同的功率发射信号,则信号到达基站时,因为传输路程不同,基站接受到到的靠近基站的用户发送的信号比在小区边缘用户发射的信号强度大,因此远端的用户信号被近端的用户信号湮没,这时间所谓的"远近效应"。
通常，路径损耗的总动态范围在80dB的范围内。
为了获得高质量和高的容量，所有的信号不管离基站的远近，到达基站的信号功率都应该相同，这就是功率控制的目的：使每个用户到达基站的功率相同。
从不同的角度考虑有不同的功率控制方法。
比如若从通信的正向、反向链路角度来考虑,一般可以分为反向功率控制和正向功率控制；若从实现功控的方式则可划分为集中式功率控制和分布式控制；还可以从功率控制环路的类型来划分，有可分为开环功控、闭环功控(外环功控和内环功控)。
1.反向功控CDMA系统的通信质量和容量主要受限于收到干扰功率的大小。
第5章功率控制5.1 概述功率控制技术是WCDMA系统中一项非常重要的技术。
WCDMA 系统的频率复用系数为1，是一个自干扰系统，远近效应的影响很突出，如果没有功率控制，那么整个系统的容量将大大降低。
引入功率控制后，通过调整发射功率，保持上下行链路的通信质量，克服阴影衰落和快衰落，有助于降低网络干扰，提高系统质量和容量。
按移动台和基站是否同时参与又分为开环功率控制和闭环功率控制两大类。
闭环功控是指发射端根据接收端送来的反馈信息对发射功率进行控制的过程。
而开环功控不需要接收端的反馈，发射端根据自身测量得到的信息对发射功率进行控制。
开环功率控制又可以分为上行开环功率控制和下行开环功率控制。
闭环功率控制则是通过内环功率控制和外环功率控制一起来实现的。
5.2 开环功控与闭环功控本节介绍功率控制的大致流程，包括闭环功控和开环功控的区别，以及内环功控和外环功控如何协调工作的问题。
开环功控提供初始发射功率的粗略估计。
它是根据测量结果对路径损耗和干扰水平进行估计，从而计算初始发射功率的过程。
同时，由于开环功控是采用下行链路的路径损耗来估计上行链路损耗，但实际上WCDMA系统中上下行链路的频段相隔190M，快衰落特性不相关，因此这种估算的准确度有限，只能起到粗略控制的作用。
适用场合包括：●决定接入初期发射功率的时候●切换时，决定切换后初期发射功率的时候闭环功率控制是通过内环功率控制和外环功率控制一起来实现的。
内环功控通过测量信道的实际SIR值SIRest，并将测量值SIRest与目标值SIRtar比较，根据比较结果发出功率调整的指令。
内环功控算法包括上行内环功控算法和下行内环功控算法。
上行内环功控算法在基站内实现，基站比较上行信道SIR测量值SIRest和目标值SIRtar，根据比较结果设置相应的功控指令（TPC，Transmit Power Control）通知手机调整上行发射功率。
下行内环功控算法在手机内实现，手机比较下行信道SIR测量值SIRest和目标值SIRtar，根据比较结果设置相应的功控指令（TPC，Transmit Power Control）通知基站调整下行发射功率。
TD-LTE功率配置指导书华为技术有限公司版权所有侵权必究目录1基本知识 (3)1.1LTE导频图案 (3)1.2功率参数的概念 (3)1.3天线端口映射方式 (5)1.4RS Power Boosting (6)2导频功率对网络性能的影响 (6)2.1对覆盖的影响 (6)2.2对容量的影响 (7)3产品功率配置 (7)3.1基本概念 (7)3.2配置方法 (11)3.2.1已知RRU功率配置导频功率 (11)3.2.2已知导频功率计算RRU功率 (11)3.3功率配置原则 (13)3.4功率配置建议 (13)3.4.1两天线 (13)3.4.2四天线 (13)3.4.3八天线 (14)3.4.4继承TDS功率场景 (14)4结论 (15)附录A (15)1基本知识1.1LTE导频图案CP是OFDM系统的循环前缀，用来抵抗无线信道的多径衰落。
LTE支持的MBMS，采用了长CP。
本版本不考虑长CP的物理层帧格式。
图1是Normal CP下的导频图案：图1 Normal CP下的导频图案1)单天线端口下，每个符号上共有2个导频RE，两个RE之间隔5个子载波。
2)两天线端口下，每个端口的每个符号上有2个导频RE，相隔也是5个子载波。
如果一个天线端口的符号上的有一个RE位置作为RS RE，那么另一个端口上不发信号，避免两个端口之间的信号干扰。
3)四天线端口下，前两个天线端口的导频位置与两天线端口的位置一致；端口3和端口2的导频位置相对于前两个天线端口在时域上延迟一个OFDM符号；同时，在一个天线端口的导频位置上，其它天线端口在相应位置上，不发数据信号。
1.2功率参数的概念EPRE（Energy Per Resource Element）：每个资源单元上的能量，可以理解为每个RE的功率。
TypeA符号：无RS的OFDM符号。
TypeB符号：含RS的OFDM符号。
A ρ：无导频的OFDM 符号上的PDSCH RE 功率相对于RS RE 功率的比值，线性值。

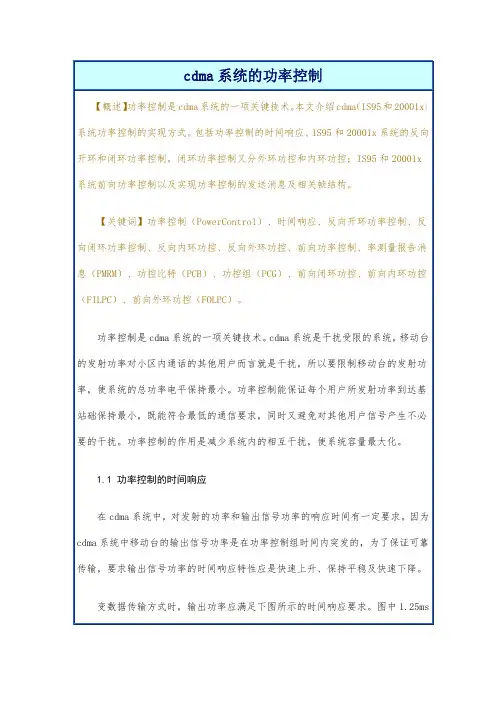

为用于变速率传输的一个功率控制时隙内的时间。
在时隙内，功率波动应小于3db，功率电屏应比背景噪声高20db，功率上升和下降的时间应小于6μs。
如图1所示。
移动台发射机的平均输出功率应小于-50dbm/1.23MHz，即-110dbm/Hz；移动台发射机背景噪声应小于-60dbm/1.23MHz，即-54dbm/Hz。
1.2IS-95及cdma20001x系统前向及反向功率控制cdma系统功率控制类型包括：反向开环功率控制移动台根据接收功率变化，调整发射功率。
反向闭环功率控制移动台根据接收到的功率控制比特调整平均输出功率。
前向功率控制根据移动台测量报告，基站调整对移动台的发射功率。
1.2.1反向开环功率控制移动台的开环功率控制是指移动台根据接收的基站信号强度来调节移动台发射功率的过程。
其目的是使所有移动台到达基站的信号功率相等，以免因“远近效应”影响扩频cdma系统对码分信号的接收，降低系统容量。
1、IS-95A中的开环功率控制IS-95A系统内，只要手机开机，开环就起作用。
移动台根据前向链路信号强度来判断路径损耗。
功率变化过程中，只有移动台参与。
移动台不知道基站实际的有效发射功率（ERP），只能通过接收到的信号来估计前向链路损耗。
移动台通过对接收信号强度的测量，调整发射功率。
接收的信号越强，移动台的发射功率越小。
应当指出的是，移动台的开环功率控制的响应时间大约为30ms，只能克服由于阴影效应引起的慢衰落。
移动台对接收信号测量和调整是基于认为前向信道和反向信道的衰落特性是一致的，这种依前向信道信号电平来调节移动台发射功率的开环调节是不完善的。
需要采用闭环控制加以补充。
移动台在接入过程中的功率控制过程是通过接入探针实现的。
接入过程中移动台的发初始发射功率不能太大，会干扰小区内其他用户；同时发射功率也不能太小，基站会接收不到。
因此，移动台参用通过接入探针缓慢增加发射功率的方式。
移动台接入前，先发送一个低强度请求接入信号，若基站没有应答，则以PWR_STEP为步长一点一点的增加发射功率。
华为WCDMA无线参数参考WCDMA（Wideband Code Division Multiple Access）是一种3G无线通信技术，它采用宽带编码分割多址技术实现多用户同时进行数据传输的功能。
作为一种领先的无线技术，华为公司制定了一系列的无线参数参考，以确保WCDMA网络的顺利运行和高质量的通信。
1.覆盖范围：WCDMA无线网络的覆盖范围由基站的发射功率和天线的安装高度等因素决定。
基站的传输功率会根据区域需求进行调整，同时，天线的安装高度和方向也会影响覆盖范围的大小，需要根据实际情况进行调整。
2.频率规划：WCDMA网络的频率规划是确保网络中的不同小区之间没有频率冲突，并能够充分利用可用的频谱资源。
在进行频率规划时，需要考虑邻区之间的频率补偿，以避免邻区之间的干扰。
此外，还需要考虑WCDMA网络与其他无线网络（如GSM、LTE等）之间的频率分配。
3.功控范围：WCDMA无线网络的功控范围是指基站与移动终端之间的功率控制范围。
通过功控机制，可以根据信道质量的变化调整移动终端的传输功率，从而提高网络的性能和容量。
功控范围的设置需要根据网络密度、用户数量和周围环境等因素进行调整。
4.编码方式：WCDMA网络采用CDMA编码技术进行数据传输，其中包括语音编码、信道编码和校验码等。
在进行编码方式的选择时，需要综合考虑数据传输速率、信道容量和功耗等因素，以提供最佳的用户体验和网络性能。
5. 数据传输速率：WCDMA网络支持多种数据传输速率，包括384kbps、2Mbps和14.4Mbps等。
在网络规划和配置过程中，需要根据用户需求和网络容量决定不同小区的数据传输速率。
同时，还需要考虑网络的传输带宽和时延等因素，以提供高质量和稳定的数据传输服务。
6.邻区关系：WCDMA网络中的邻区关系是指不同小区之间的关联关系，包括主邻区、邻小区和同频邻区等。
在网络规划和优化过程中，需要根据实际情况确定不同小区之间的邻区关系，以提供无缝切换和优化网络质量。

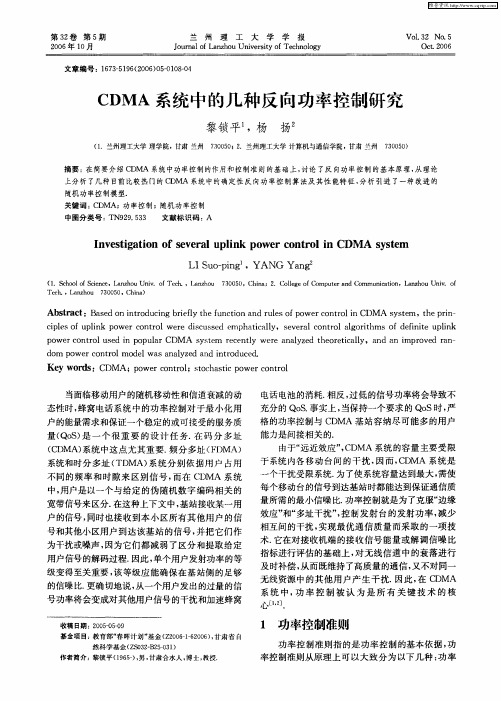

CDMA系统中的功率控制技术1. 引言：在常见的多址通信技术中，CDMA（码分多址接入）通信技术采用同频率复用方式实现更大的系统容量，并且有发射功率低、保密性能强、覆盖范围大等优点，CDMA个人通信将成为今后个人通信的主流和发展方向。
功率控制技术、PN码技术、RAKE接收技术、软切换技术、话音编码技术等称为IS-95CDMA蜂窝移动通信系统中的关键技术。
由于CDMA是一个自干扰系统，所有移动用户和周围小区中的其他用户所造成的自干扰成为限制系统容量的主要因素，功率控制被认为是所有关键技术的核心。
如果不采用功率控制，所有用户就会以相同的功率发射信号，这样离基站较近的移动台就会对较远的移动台造成相当大的干扰，这种现象称为远近效应。
因此设计一种良好的功率控制方案对于CDMA系统的正常运行是非常重要的。
研究表明，不采用功率控制技术的CDMA系统容量很小，甚至会小于FDMA 系统的容量。
在CDMA系统中采用功率控制的另一个原因，尽可能利用最小的发射功率获得所需的传输质量，以延长用户终端中电池的寿命。
在功率控制中需要移动台(MS)和基站(BS)共同协调进行动态的功率控制才能够实现。
本文主要介绍CDMA系统中现有的常用的功率控制技术，并在此基础上提出了一些理论上的改进的功率控制算法，加以说明和比较。
2．CDMA系统中现有的功率控制技术：2．1 功率控制技术的分类：功率控制技术可按多种方式进行分类，如图1所示：图1 功率控制技术的分类从通信的上、下行链路考虑，功率控制可以分为前向功率控制和反向功率控制，前向和反向功率控制是独立进行的。
所谓的反向功率控制，就是对手机的发射功率进行控制，而前向功率控制，就是对基站的发射功率进行控制。
从功控的环路类型来划分，功率控制算法还可分成开环功率控制、闭环功率控制和外环功率控制。
开环功率控制仅是一种对移动台平均发射功率的调节；闭环功率控制式MS根据BS发送的功率控制指令（功率控制比特TPCbit携带的信息）来调节MS发射功率；外环功率控制是为了适应无线信道的衰耗变化，达到系统所要求的误帧率而动态调整反向闭环功控中的信噪比门限。
华为－cdma功率控制详解摘要：CDMA系统是一个干扰受限的系统，干扰的大小直接关系到网络的容量和网络的覆盖，也会影响到系统的质量。
而在一个CDMA网络中，其主要干扰来源于系统中其他用户或基站的发射功率。
因此，控制网络中手机与基站的发射功率就可以控制干扰，以便使网络容量，网络覆盖和系统质量达到预期效果。
当考虑网络规划时，功控参数的设置非常重要。
本文通过介绍CDMA网络功率控制原理，向大家阐述常用功控参数配置的原则。
1、功控原理介绍1.1 反向功率控制原理反向功控的作用对象是移动台，其首要目标就是调整移动台的发射功率来保证BTS接收机所收到的信号至少达到最小Eb/Nt需求值。
反向功控过程包括开环功控和闭环功控两个阶段，开环、闭环各自开始起作用的时间点如（图1）所示：（图1）反向开环闭环起作用的起点1.1.1 反向开环功率控制开环功控是指手机根据接收的信号大小来决定发射功率应该是多少，它根据前向接收功率来估计反向发射功率，而由于前反向链路的无线传播环境不完全一样，所以这种估计是不准确的。
在手机刚接入时，只有开环功控起作用，信道指配完成后，闭环功控开始起作用。
闭环功控在开环估计的基础上，对手机的发射功率迅速作出调整，使得手机在整个通话过程中，满足FER要求的同时，以最小的发射功率发射。
从而，使得对其他用户的干扰最小。
对于不同的信道，开环功控的计算方法是不一样的：A、在接入信道上发射时，每一个接入试探的发射功率的计算方法：平均输出功率(dBm) = －平均输入功率(dBm)+偏移功率+干扰校正因子+NOM_PWRs - 16×NOM_PWR_EXTs+INIT_PWRs+PWR_LVL×PWR_STEPs (式1)在（式1）中，平均输入功率为手机在工作频段内接收到的总功率，这个功率不仅包括本基站的功率，也包括其他基站的，并且落在本基站这个1.23M频段的信号。
偏移功率与扩谱速率SR，频段，信道类型等相关，对于现在的800M的CDMA2000 1X来说，用的是频段0，前反向扩展速率为SR1，所以接入信道的偏移功率为－73（这是一个常数，没有单位）。
干扰校正因子随着信道不同而有所不同，接入信道的干扰校正因子为min(max(-7-ECIO,0),7)。
即当Ec/Io<－14时，干扰校正因子为－7；-14<-7<>时，干扰校正因子为－7-Ec/Io；Ec/Io>-7时，干扰校正因子为0。
其中Ec/Io为先前500ms内测量的本载频最强激活导频的Ec/Io，由手机自己计算所得。
其他的四个因子中，NOM_PWR_EXTs 在BANDCLASS 0 时为0,另外三个，由接入消息传给手机，详细说明见参数部分。
B、在反向业务信道上发送时开环输出功率的计算方法：无线配置1和2上（RC1,RC2)，在反向基本信道上的发射功率：平均输出功率(dBm)= －平均输入功率(dBm)+ 偏移功率+ 干扰校正因子+ ACC_CORRECTIONS + RLGAIN_ADJ （式2）其中，偏移功率为－73；干扰校正因子为min(max(-7-ECIO,0),7)，与接入信道一致；ACC_CORRECTIONS = NOM_PWRs-16×NOM_PWR_EXTs+ INIT_PWRs + PWR_LVL ×PWR_STEPs 无线配置3,4上（RC3,RC4)，在反向导频信道上的发射功率：平均导频信道输出功率(dBm)= —平均输入功率(dBm)+ 偏移功率+ 干扰校正因子+ ACC_CORRECTIONS + RLGAIN_ADJ （式3）偏移功率为－81.5；干扰校正因子为Min(max(IC_THRESs-ECIO,0),7)，IC_THRESs是指干扰校正开始起作用的门限；RLGAIN_ADJ，业务信道发射功率相对于接入信道的发射功率调整值。
无线配置3,4上（RC3,RC4)，反向业务信道的发射功率：平均码道输出功率(dBm)= 平均反向导频信道输出功率(dBm)+ 0.125 ×（Nominal_Attribute_Gain[Rate, Frame. Duration, Coding]+ Attribute_Adjustment_Gain[Rate, Frame. Duration, Coding]+ Reverse_Channel_Adjustment_Gain[Channel]－Multiple_Channel_Adjustment_Gain[Channel]+ RLGAIN_TRAFFIC_PILOT+ RLGAIN_SCH_PILOT[Channel]s）（式4）所有调整量都以0.125dB为单位；[Channel]表示不同的信道FCH/DCCH/SCH有各自参数；Attribute_Adjustment_Gain，对不同的信道类型、帧长、编码速率，协议中规定了一系列的调整增益，这张表由手机保存；Reverse_Channel_Adjustment_Gain也由手机维护；RLGAIN_TRAFFIC_PILOT 在扩展系统参数消息、GHDM、UHDM消息中发给手机，对反向FCH、SCH、DCCH都有效；RLGAIN_SCH_PILOT 在扩展补充信道指配消息中发给手机，只对反向SCH信道有效。
1.1.2 反向闭环功率控制对于反向业务信道上闭环功率的调整，如（图2）所示，移动台应根据其在前向功控子信道上接收的每个有效功率控制比特调整其平均输出电平。
反向闭环功率控制是BSC根据反向误帧率情况调整手机发射功率，它由外环和内环功控组成。
外环功控设定反向信道的目标Eb/Nt，内环功控根据设定反向信道的Eb/Nt和实际的反向信道Eb/Nt，决定功率调整。
（图2）闭环功控示意图外环功控是BSC统计反向误帧率，采用特定的算法与参数，决定目标的Eb/Nt（或称为设定的Eb/Nt）。
然后，BSC计算得到的这个目标Eb/Nt 在每一个前向业务帧的帧头中传给基站。
另一方面，基站测量手机发射信号到达基站的信噪比，计算出实际的Eb/Nt，然后通过实际Eb/Nt与设定Eb/Nt比较来决定由BTS 通过前向功控子信道下发给MS的功控比特。
手机收到功控比特，根据其要求是上升还是下降，以及功控步长，来调整手机发射功率，每次调整的大小为一个闭环功控步长。
所有呼叫过程中累积的闭环调整总和，加上开环估计最终得出反向发射功率。
1.2 前向功率控制原理1.2.1 测量报告功率控制手机接收前向业务信道帧，根据误帧情况，按BSC给定的参数采用阈值或周期方式，上报功率测量报告消息（PMRM)。
BSC据此消息确定前向增益，控制BTS调整该前向业务信道上的发射功率。
根据不同的上报方式，测量报告功率控制分为阈值方式与周期方式。
阈值方式下，当误帧个数累积到一定数量之后发送PMRM消息；周期方式下，采用固定周期上报功率测量报告消息(PMRM)，而不管周期内误帧率情况如何。
周期方式：手机接收前向业务信道中的信号，解码后，可以知道当前收到的帧是好帧，还是坏帧。
手机在统计周期内，统计收到的误帧。
一个统计周期结束，上报该统计周期内的误帧数、总帧数。
BSC据此计算出FER，并将该实际FER与目标FER相比。
如果实际FER比目标FER低，则降低前向增益，反之，则增加前向增益。
阈值方式：手机在统计周期内，统计收到的误帧。
如果统计周期内误帧个数超过设定的阈值，才通过PMRM消息上报统计周期内误帧个数与统计周期内接收的总帧数。
BSC据此进行前向增益的调整，如果周期没有收到PMRM消息，则认为误帧情况良好，BSC进行降低功率的调整。
调整后得到新的业务信道发射功率，在FMR板的前向业务信道帧带给基站，最终调整了该前向业务信道的发射功率。
1.2.2 EIB功率控制IS95手机从版本3开始，RC2的反向业务信道上带有擦除指示比特EIB。
手机在前向业务信道中接收业务帧后，判断其CRC校验是否能通过，来判断是好帧坏帧。
如果好帧，手机在相应的反向业务帧中，填EIB=0，坏帧EIB=1。
带有EIB比特的反向业务帧到基站，经基站解码后，传给BSC的FMR，由FMR 进行帧处理，提取出EIB比特，通过特定的EIB功控算法得出最终的前向增益。
然后这个增益通过前向业务信道帧携带给基站。
所以前向EIB功控的先决条件是：手机上报的反向业务信道帧中携带有擦除指示比特(EIB)。
如果手机在一段时间内收到的都是好帧（大于计数器EIB_CNT），之后手机收到一个坏帧，则基站发射功率上升EIB_UP_STEP；如果手机收到坏帧后，在计数器EIB_CNT内再次收到的坏帧，基站的发射功率不变；如果手机收到坏帧后，在计数器EIB_CNT内收到的好帧，则发射功率下降EIB_DWNB_STEP；如果手机收到坏帧后，在计数器EIB_CNT之外收到的好帧，下降EIB_DWNS_STEP。
EIB功率控制在FMR板上实现。
在FMR中保留有上次发射的前向增益，结合这次的调整值，得出新的前向增益。
调整后的增益通过前向业务信道帧带给基站，最终实现该前向业务信道的功率调整。
1.2.3 前向快速功控CDMA2000开始提供前向快速功控。
它与反向闭环功控很类似，也是由外环与内环组成。
如（图3）所示，不同的是前向快速功控的控制过程均由手机完成：外环是手机根据前向FER决定前向的设定Eb/Nt，然后，手机计算前向实际的Eb/Nt，根据实际与设定Eb/Nt的关系来决定前向功率控制比特。
BSC对前向快速功控的控制途径是调整功控的参数：如前向功控步长，前向的最大增益、最小增益，前向Eb/Nt最大、最小值等，尽量使实际网络前向容量、覆盖、掉话率、数据业务传输速率等达到优良的性能。
具体的参数介绍将在下面的功控参数部分详细介绍。
（图3）前向闭环功控示意图2 、常用功控参数配置NOM_PWR （指定发送功率偏置）开环功控参数，发射功率偏置，这个值的设定应该与实际有效辐射功率与标称功率偏移有关。
一旦实际的辐射功率定下来，则此标称值就已确定。
如果此值偏高则会使反向发射功率偏高，开环估计的功率偏离实际应该辐射的功率更远，从而增加闭环功控的负担；反之亦然。
取值范围：－8 ~ 7（dB）可调范围：－8 ~ 7（dB）建议值：0 （dB）INIT_PWR（接入时初始功率偏置）开环功控参数，决定功率探测帧的初始发射功率偏置。
这个值的设定应该根据实际的负荷情况不同而有所不同，该值设的过高将对反向容量造成冲击,会有较大的功率容余;该值设的过低,则手机需要进行多次的试探才能接入,使手机接入的时间变长，甚至可能造成接入失败。
取值范围：-16 ~ 15（dB）可调范围：-3~3 （dB）建议值：0 （dB）PWR_STEP （接入时的功率提升步长）手机接入试探时，每一个接入试探不成功所要提升的功率，也即相邻两个接入试探的功率提升的大小。
