水平角、竖直角的概念

水平角测量和竖直角测量水平角测量和竖直角测量1、水平角测量原理安置经纬仪于地面O点，转动望远镜分别照准不同的目标(例如A、B 二点)，就可以在水平度盘上得到方向线OA、OB在水平面上投影的读数a、b，由此即得OA、OB之间的水平角β为β=b-a2、竖直角测量的原理竖直角是同一竖直面内水平方向转向目标方向的夹角。

目标方向高于水平方向的竖直角称为仰角，a为正值，取值范围为0o～+90o；目标方向低于水平方向的竖直角称为俯角，a为负值，取值范围为0o～-90o。

经纬仪在测量竖直角时，只要照准目标，读取竖盘读数，就可以通过计算得到目标的竖直角。

3、水平角测量（测回法）设在O点安置经纬仪，采用测回法测定OA、OB两个方向之间的水平角β。

（1）上半测回(盘左)先瞄准左目标A，得水平度盘读数a1，顺时针转动照准部瞄准右目标B，得水平度盘读数b1，并算得盘左角值：β左＝b1－a1，接着倒转望远镜，由盘左变为盘右。

（2）下半测回(盘右)先瞄准右目标B，得水平度盘读数b2，逆时针转动照准部瞄准左目标A，得水平度盘读数a2，并算得盘右角值：β右＝b2－a2，计算角值时，总是右目标读数 b减去左目标读数a，若b<a，则应加360o。

（3）计算测回角值β：β＝(β左+β右）/2（4）如果还需测第二个测回，则观测顺序同上。

4、竖直角观测竖直角的观测设A点安置经纬仪，测定B目标的竖角，其步骤如下。

盘左瞄准目标B，使指标水准管气泡居中，读取盘左的竖盘读数L，按αL=90o-L算得αL；倒转望远镜，以盘右再次瞄准目标B，使指标水准管气泡居中，读取盘右的竖盘读数R，按αR=R-270O 式算得αR；按αa=(αL+αR)/2 式盘左、盘右取平均，得B目标一测回的竖角回法测测水平角方法1．经纬仪的安置1）松开三脚架，安置于测站点上。

其高度大约在胸口附近，架关大致水平。

2）打开仪器箱，双手握住仪器支架，将仪器从箱中取出置于架关上。

水平角测量和竖直角测量水平角测量和竖直角测量1、水平角测量原理安置经纬仪于地面O点，转动望远镜分别照准不同的目标(例如A、B 二点)，就可以在水平度盘上得到方向线OA、OB在水平面上投影的读数a、b，由此即得OA、OB之间的水平角β为β=b-a2、竖直角测量的原理竖直角是同一竖直面内水平方向转向目标方向的夹角。

目标方向高于水平方向的竖直角称为仰角，a为正值，取值范围为0o～+90o；目标方向低于水平方向的竖直角称为俯角，a为负值，取值范围为0o～-90o。

经纬仪在测量竖直角时，只要照准目标，读取竖盘读数，就可以通过计算得到目标的竖直角。

3、水平角测量（测回法）设在O点安置经纬仪，采用测回法测定OA、OB两个方向之间的水平角β。

（1）上半测回(盘左)先瞄准左目标A，得水平度盘读数a1，顺时针转动照准部瞄准右目标B，得水平度盘读数b1，并算得盘左角值：β左＝b1－a1，接着倒转望远镜，由盘左变为盘右。

（2）下半测回(盘右)先瞄准右目标B，得水平度盘读数b2，逆时针转动照准部瞄准左目标A，得水平度盘读数a2，并算得盘右角值：β右＝b2－a2，计算角值时，总是右目标读数 b减去左目标读数a，若b<a，则应加360o。

（3）计算测回角值β：β＝(β左+β右）/2（4）如果还需测第二个测回，则观测顺序同上。

4、竖直角观测竖直角的观测设A点安置经纬仪，测定B目标的竖角，其步骤如下。

盘左瞄准目标B，使指标水准管气泡居中，读取盘左的竖盘读数L，按αL=90o-L算得αL；倒转望远镜，以盘右再次瞄准目标B，使指标水准管气泡居中，读取盘右的竖盘读数R，按αR=R-270O 式算得αR；按αa=(αL+αR)/2 式盘左、盘右取平均，得B目标一测回的竖角回法测测水平角方法1．经纬仪的安置1）松开三脚架，安置于测站点上。

其高度大约在胸口附近，架关大致水平。

2）打开仪器箱，双手握住仪器支架，将仪器从箱中取出置于架关上。

1 建筑测量作业2（参考答案）说明:本次作业对应于教材第3和第4章。

一、填空题（每空1分，共33分）1．空间任两方向线在水平面上投影之间的夹角称为水平角，同一竖直面内水平方向转向目标方向的夹角称为竖直角。

竖直角为正时，称为仰角，为负时称为俯角。

2．DJ6型光学经纬仪是由照准部、水平度盘、基座、三部分组成。

3．经纬仪的使用是指对仪器进行对中、整平、照准和读数四项操作步骤。

4．测量竖直角在竖盘读数前，应注意使指标水准管气泡居中，目的是使读数指标线处于标准位置。

5．经纬仪的竖盘指标差是指当望远镜水平、竖盘指标水准管气泡居中时，指标线偏离正确位置的角值，竖盘指标差的计算公式为)(21L R x a a -=，也可以为)360(21-+=L R x 。

6．使用经纬仪整平的目的是使仪器的竖轴竖直，水平度盘处于水平位置，对中的目的是使仪器中心和测站点标志中心位于同一铅垂线上。

7．测回法适用于观测两个方向的水平角，方向观测法适用于观测三个以上方向水平角。

8．竖直角测量的计算公式盘左为LL -=90a ，盘右为270-=R R a ，平均值为)180(21)(21--=+=L R R L a a a 。

竖盘指标差的计算公式为)(21L R x a a -=，也可以为)360(21-+=L R x 。

9．精密量距时，尺长改正的计算公式为0l ls l d -=D ，温度改正的计算公式为0)(l t t l t ×-=D a ，倾斜改正的计算公式为lhl h 22-=D ；钢尺尺长方程式的一般形式为000)(l t t l l l t -+D +=a 。

10．倾斜视线的视距测量计算公式：a 2cos×=Kl D 平，s i Kl h AB -+×=a 2sin 21，AB A B h H H +=。

二、名词解释和简答题（每小题5分，共35分）1．钢尺量距时为什么要进行直线定线？答：当地面两点距离较长时，用钢尺量距要分段丈量，需将分段点标定在待测直线上，否则丈量的是一条折线，丈量结果大于正确距离，所以要进行直线定线。

经纬仪的原理与使用一．角度测量的原理及相关基本概念角度测量包括水平角测量和竖直角测量，其中水平角测量是用于测量地面点的位置，竖直角测量是用于间接测定地面点的高程。

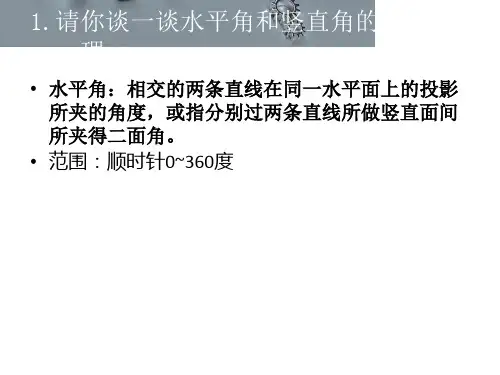

（一）水平角的测量原理水平角概念：从一点到两目标的方向线垂直投影在水平面上所成的角，β。

如书图3－1。

为了测定水平角β，那么可设想在过角顶B点上方安置一个水平度盘，水平度盘上面带有顺时针刻划、注记。

我们可以在BA方向读一个数n，在BC方向读一个数m，那水平角β就等于m减n，用公式表示为β＝右目标读数m－左目标读数n水平角值为0～360°。

（二）竖直角的测量原理竖直角概念：测站点到目标点的视线与水平线间的夹角，用α表示。

如书图3－2：α为AB方向线的竖直角。

其值从水平线算起，向上为正，称为仰角，范围是0°～90°；向下为负，称为俯角，范围为0°～－90°。

天顶距概念：视线与测站点天顶方向之间的夹角，图3－2中以Z 表示，其数值为0°～180°，均为正值。

与竖直角的关系：α＝90°－Z为了测定天顶角或竖直角，那我们同测水平角类似，在A点安置一个竖直度盘，同样是带有刻划和注记。

这个竖直度盘随着望远镜上下转动，瞄准目标后则有一个读数，那此读数就为竖直角。

根据上述角度测量原理，研制出的能同时完成水平角和竖直角测量的仪器称为经纬仪。

经纬仪按不同测角精度又分成多种等级，如DJ1、DJ2、DJ6、DJ10等。

D、J为“大地测量”和“经纬仪”的汉语拼音第一个字母，数字表示该仪器测量精度。

DJ6表示一测回方向观测中误差不超过±6″。

工程中常用的精度有2″、6″和10″。

二．DJ6型光学经纬仪（一）基本构造：照准部，水平度盘，基座（二）读数方法：最常见的读数方法有分微尺法、单平板玻璃测微器法和对径符合读法。

下面分别说明其构造原理及读数方法。

1．分微尺法分微尺法也称带尺显微镜法，多用于DJ6级仪器。
