解读中央空调系统能量计费的原理和优缺点

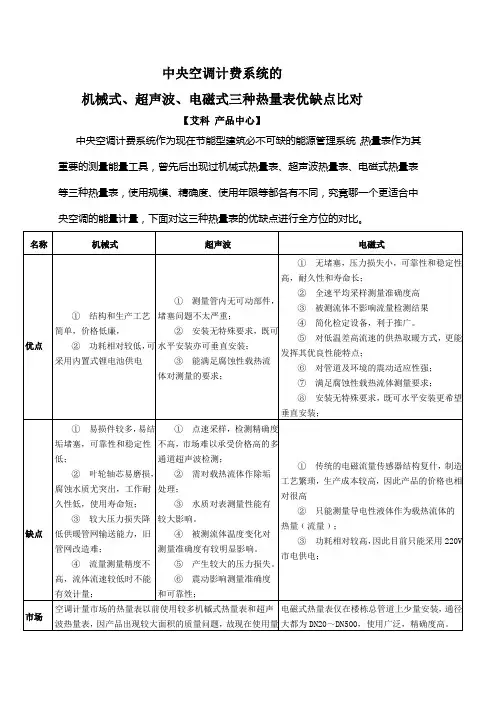

中央空调计费系统的机械式、超声波、电磁式三种热量表优缺点比对【艾科产品中心】中央空调计费系统作为现在节能型建筑必不可缺的能源管理系统，热量表作为其重要的测量能量工具，曾先后出现过机械式热量表、超声波热量表、电磁式热量表等三种热量表，使用规模、精确度、使用年限等都各有不同，究竟哪一个更适合中央空调的能量计量，下面对这三种热量表的优缺点进行全方位的对比。

名称机械式超声波电磁式优点①结构和生产工艺简单，价格低廉，②功耗相对较低，可采用内置式锂电池供电①测量管内无可动部件，堵塞问题不太严重；②安装无特殊要求，既可水平安装亦可垂直安装；③能满足腐蚀性载热流体对测量的要求；①无堵塞，压力损失小，可靠性和稳定性高，耐久性和寿命长；②全速平均采样测量准确度高③被测流体不影响流量检测结果④简化检定设备，利于推广。

⑤对低温差高流速的供热取暖方式，更能发挥其优良性能特点；⑥对管道及环境的震动适应性强；⑦满足腐蚀性载热流体测量要求；⑧安装无特殊要求，既可水平安装更希望垂直安装；缺点①易损件较多，易结垢堵塞，可靠性和稳定性低；②叶轮轴芯易磨损，腐蚀水质尤突出，工作耐久性低，使用寿命短；③较大压力损失降低供暖管网输送能力，旧管网改造难；④流量测量精度不高，流体流速较低时不能有效计量；①点速采样，检测精确度不高，市场难以承受价格高的多通道超声波检测；②需对载热流体作除垢处理；③水质对表测量性能有较大影响。

④被测流体温度变化对测量准确度有较明显影响。

⑤产生较大的压力损失。

⑥震动影响测量准确度和可靠性；①传统的电磁流量传感器结构复什，制造工艺繁琐，生产成本较高，因此产品的价格也相对很高②只能测量导电性液体作为载热流体的热量﹙流量﹚；③功耗相对较高，因此目前只能采用220V市电供电；市场空调计量市场的热量表以前使用较多机槭式热量表和超声波热量表，因产品出现较大面积的质量问题，故现在使用量电磁式热量表仅在楼栋总管道上少量安装，通径大都为DN20～DN500，使用广泛，精确度高。

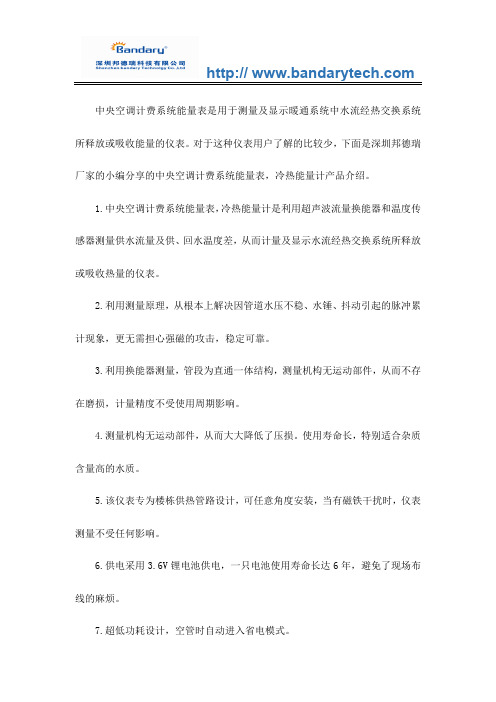

中央空调计费系统能量表是用于测量及显示暖通系统中水流经热交换系统所释放或吸收能量的仪表。

对于这种仪表用户了解的比较少，下面是深圳邦德瑞厂家的小编分享的中央空调计费系统能量表，冷热能量计产品介绍。

1.中央空调计费系统能量表，冷热能量计是利用超声波流量换能器和温度传感器测量供水流量及供、回水温度差，从而计量及显示水流经热交换系统所释放或吸收热量的仪表。

2.利用测量原理，从根本上解决因管道水压不稳、水锤、抖动引起的脉冲累计现象，更无需担心强磁的攻击，稳定可靠。

3.利用换能器测量，管段为直通一体结构，测量机构无运动部件，从而不存在磨损，计量精度不受使用周期影响。

4.测量机构无运动部件，从而大大降低了压损。

使用寿命长，特别适合杂质含量高的水质。

5.该仪表专为楼栋供热管路设计，可任意角度安装，当有磁铁干扰时，仪表测量不受任何影响。

6.供电采用3.6V锂电池供电，一只电池使用寿命长达6年，避免了现场布线的麻烦。

7.超低功耗设计，空管时自动进入省电模式。

8.具有多功能报警指示，方便后期维护。

9.配有M-BUS通讯功能，可实现远程抄表，也可选配RS485通讯方式。

10.18个月历史记录存储，供用户查询11.可以任意角度安装，方便施工。

12.显示表头可四面调整，可摘离表体操作。

13.适用范围：公建、楼栋计量、热交换站热计量、热源计量、集中供热（冷）系统热计量，各种热量分配法总量计量。

中央空调计费系统能量表，冷热能量计材质不锈钢或铸钢公称口径（mm）DN15～DN3000测量范围温度范围（℃）-30-160～95（出厂默认，超出此范围，订货时提出）最小配对温度误差（℃）±0.1最大允许工作压力（MPa）5（超出此范围，订货时提出）准确度2级温度传感器类型Pt100防护等级一体机：IP68；分体机：下位机IP68，上位机IP65和IP68选配工作电源电池供电，一节电池可连续工作6年以上。

AC220V±10%，DC24V订货时提出）功耗（mW） <0.8工作环境环境B类通讯类型RS-485，主要显示内容 10位数字+提示符液晶显示中央空调计费系统能量表，冷热能量计累积热量MW·h或GJ，热功率MW；功率、瞬时流量m3/h、累积流量m3、供水温度℃、回水温度℃、温差K、累积工作时间h日期：年/月/日、时钟：时/分/秒累积热量显示范围：0～999999.99MW·h。

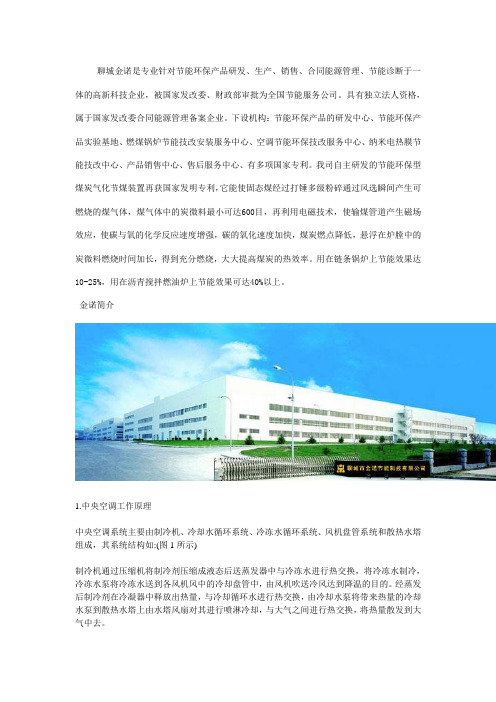

聊城金诺是专业针对节能环保产品研发、生产、销售、合同能源管理、节能诊断于一体的高新科技企业，被国家发改委、财政部审批为全国节能服务公司。

具有独立法人资格，属于国家发改委合同能源管理备案企业。

下设机构：节能环保产品的研发中心、节能环保产品实验基地、燃煤锅炉节能技改安装服务中心、空调节能环保技改服务中心、纳米电热膜节能技改中心、产品销售中心、售后服务中心、有多项国家专利。

我司自主研发的节能环保型煤炭气化节煤装置再获国家发明专利，它能使固态煤经过打锤多级粉碎通过风选瞬间产生可燃烧的煤气体，煤气体中的炭微料最小可达600目，再利用电磁技术，使输煤管道产生磁场效应，使碳与氧的化学反应速度增强，碳的氧化速度加快，煤炭燃点降低，悬浮在炉膛中的炭微料燃烧时间加长，得到充分燃烧，大大提高煤炭的热效率。

用在链条锅炉上节能效果达10-25%，用在沥青搅拌燃油炉上节能效果可达40%以上。

金诺简介1.中央空调工作原理中央空调系统主要由制冷机、冷却水循环系统、冷冻水循环系统、风机盘管系统和散热水塔组成，其系统结构如:(图1所示)制冷机通过压缩机将制冷剂压缩成液态后送蒸发器中与冷冻水进行热交换，将冷冻水制冷，冷冻水泵将冷冻水送到各风机风中的冷却盘管中，由风机吹送冷风达到降温的目的。

经蒸发后制冷剂在冷凝器中释放出热量，与冷却循环水进行热交换，由冷却水泵将带来热量的冷却水泵到散热水塔上由水塔风扇对其进行喷淋冷却，与大气之间进行热交换，将热量散发到大气中去。

2.中央空调应用背景中央空调系统是一个庞大的设备群体，大量的统计结果表明，空调系统所消耗的电能，约占楼宇电耗的40～60%。

就任何建筑物来说，选用空调系统都是按当地最热天气时所需的最大制冷量来选取择机型的，且留有10%～15%的余量，各配套系统按最大负载量配置，这种选择不是最合理的。

在组成空调系统的各种设备中，水泵所消耗的电能约占整个空调系统的四分之一左右。

早期空调的水泵普遍采用定流量工作，能源浪费非常严重。

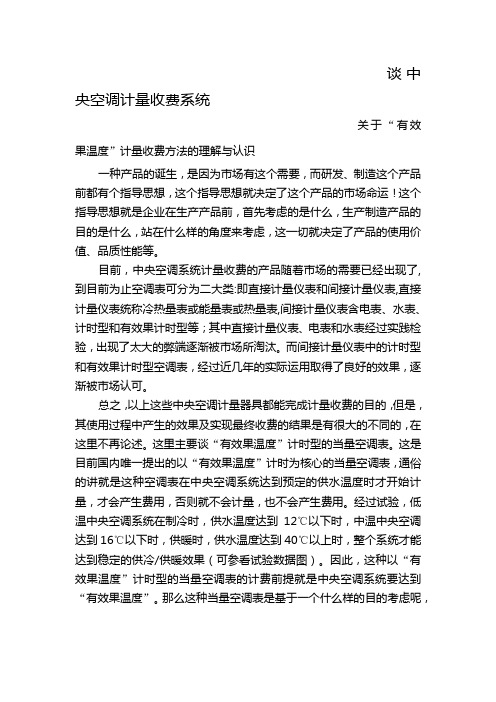

谈中央空调计量收费系统关于“有效果温度”计量收费方法的理解与认识一种产品的诞生，是因为市场有这个需要，而研发、制造这个产品前都有个指导思想，这个指导思想就决定了这个产品的市场命运！这个指导思想就是企业在生产产品前，首先考虑的是什么，生产制造产品的目的是什么，站在什么样的角度来考虑，这一切就决定了产品的使用价值、品质性能等。

目前，中央空调系统计量收费的产品随着市场的需要已经出现了,到目前为止空调表可分为二大类:即直接计量仪表和间接计量仪表,直接计量仪表统称冷热量表或能量表或热量表,间接计量仪表含电表、水表、计时型和有效果计时型等；其中直接计量仪表、电表和水表经过实践检验，出现了太大的弊端逐渐被市场所淘汰。

而间接计量仪表中的计时型和有效果计时型空调表，经过近几年的实际运用取得了良好的效果，逐渐被市场认可。

总之，以上这些中央空调计量器具都能完成计量收费的目的，但是，其使用过程中产生的效果及实现最终收费的结果是有很大的不同的，在这里不再论述。

这里主要谈“有效果温度”计时型的当量空调表。

这是目前国内唯一提出的以“有效果温度”计时为核心的当量空调表，通俗的讲就是这种空调表在中央空调系统达到预定的供水温度时才开始计量，才会产生费用，否则就不会计量，也不会产生费用。

经过试验，低温中央空调系统在制冷时，供水温度达到12℃以下时，中温中央空调达到16℃以下时，供暖时，供水温度达到40℃以上时，整个系统才能达到稳定的供冷/供暖效果（可参看试验数据图）。

因此，这种以“有效果温度”计时型的当量空调表的计费前提就是中央空调系统要达到“有效果温度”。

那么这种当量空调表是基于一个什么样的目的考虑呢，为什么要确定这样一个“有效果温度”呢？这就是前面提到的，一个产品研发、制造前的指导思想，我们就从以下几个方面来谈谈：一、从使用者的角度看中央空调系统计量收费关系到我们每一个人的利益，如果您家安装的是集中中央空调供冷/供热系统，且装了分户计量收费器具，那么您就是这个产品的使用者。

中央空调计费系统设计方案目录第一章中央空调计费产生的背景 (3)第一节中央空调计费的现状 (3)第二节使用中央空调计费系统的优越性 (3)第三节中央空调的费用组成 (4)第二章XX计费系统 (5)第一节XX的基本原理 (5)第二节XX的基本结构 (6)第三节系统结构及功能 (6)第四节设备功能介绍 (7)第五节系统主要技术参数 .................................................. 错误!未定义书签。

第六节价格制订原则 (7)第三章XX的基本原理和结构 (8)第十节XX的基本原理 (8)第十一节XX的基本结构 (8)第十二节XX系统的价格制定 (9)第四章软件功能简介 (11)附件一：用户使用说明 (18)一中央空调计费产生的背景1、中央空调计费的现状随着经济的不断发展，中央空调在商业性大楼和民用住宅中已被广泛采用。

但收费方式则基本上沿用暖气系统按面积平摊计费方式。

即：由物管部门根据当地的一般情况定出每平方米价格，各用户按承租总面积付费。

这种收费方法存在以下弊端：用户的恶性消费由于收费是按面积分摊，用户交费均为定值，与使用情况无关，这就形成了各用户“用与不用一样，用多用少一样”；“不用白不用，用也白用”的消费概念。

以致于用户很少关空调，不管是否需要，空调总在使用。

敞开门窗用空调等各种恶性消费现象随处可见，形成“供多少用多少”的局面。

运行费用增加由于没有计费系统，只能按面积平摊，每月费用是一个定额。

因此造成吃“大锅饭”的消费观念，在这种消费方式下，系统的节能措施（诸如变频之类）难以发挥作用，因此造成运行费用增加、维护费用加大，其结果就是用户负担加重。

造成物管部门与用户的纠纷由于不能了解用户的使用情况，没有收费依据，采用按平方米收费，不论季节，每月均未定额。

当碰上用户外出，空调长期不用，或气温变化，不需要用空调等情况时，这种收费方式就变成了强迫消费，用户往往拒绝付费。

中央空调计量原理
中央空调的分户计量电费是基于电能计量原理实现的。

在传统的中央空调系统中，所有的室内机和外机是通过一条总线连接的，由一个中央控制系统进行整体控制。

而在分户计量电费的方案中，需要对每个室内机进行独立的电能计量，并将其与对应的用户进行关联。

为了实现对每个室内机的电能计量，需要在每个室内机的供电线路上安装电能计量设备。

这些设备可以测量室内机的用电量，并将数据传输到中央控制系统进行处理。

通常采用的电能计量设备包括电能表或者电能计量模块，其具备高精度的电能计量功能，并能够与中央控制系统进行数据通信。

以上信息仅供参考，建议咨询专业人士获取更准确的信息。

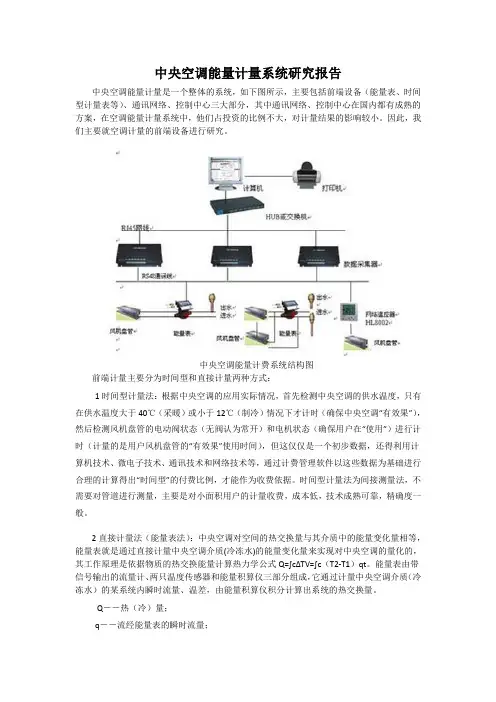

中央空调能量计量系统研究报告中央空调能量计量是一个整体的系统，如下图所示，主要包括前端设备（能量表、时间型计量表等）、通讯网络、控制中心三大部分，其中通讯网络、控制中心在国内都有成熟的方案，在空调能量计量系统中，他们占投资的比例不大，对计量结果的影响较小。

因此，我们主要就空调计量的前端设备进行研究。

中央空调能量计费系统结构图前端计量主要分为时间型和直接计量两种方式：1时间型计量法：根据中央空调的应用实际情况，首先检测中央空调的供水温度，只有在供水温度大于40℃（采暖）或小于12℃（制冷）情况下才计时（确保中央空调“有效果”），然后检测风机盘管的电动阀状态（无阀认为常开）和电机状态（确保用户在“使用”）进行计时（计量的是用户风机盘管的“有效果”使用时间），但这仅仅是一个初步数据，还得利用计算机技术、微电子技术、通讯技术和网络技术等，通过计费管理软件以这些数据为基础进行合理的计算得出“时间型”的付费比例，才能作为收费依据。

时间型计量法为间接测量法，不需要对管道进行测量，主要是对小面积用户的计量收费，成本低，技术成熟可靠，精确度一般。

2直接计量法（能量表法）：中央空调对空间的热交换量与其介质中的能量变化量相等，能量表就是通过直接计量中央空调介质(冷冻水)的能量变化量来实现对中央空调的量化的，其工作原理是依据物质的热交换能量计算热力学公式Q=∫cΔTV=∫c（T2-T1）qt。

能量表由带信号输出的流量计、两只温度传感器和能量积算仪三部分组成，它通过计量中央空调介质（冷冻水）的某系统内瞬时流量、温差，由能量积算仪积分计算出系统的热交换量。

Q－－热（冷）量；q－－流经能量表的瞬时流量；T2\T1－－热交换系统的入口和出口温度；t－－热交换的时间(h)。

能量表原理如下图所示根据上式，由于时间可以直接在计算设备中得到；温度的测量现在已经很精确且价格不高；而流量的测量受水质、温度、流速等的影响，且各种测量方式的价格精度相差较大。
