电脑芯片的供电与电源管理分析电脑芯片（Central Processing Unit，CPU）是电子设备中的核心部件，负责进行计算和控制整个系统。
在电脑工作过程中，为了保证芯片的正常运行和稳定性，供电和电源管理至关重要。
本文将对电脑芯片的供电与电源管理进行分析。
一、芯片供电的重要性电脑芯片作为电脑系统的核心，它对电源的要求十分高，这是因为芯片需要在极短的时间内完成大量的运算和计算。
正确的供电可以保证芯片的正常工作，提高系统的性能和稳定性。
二、电源管理的作用电源管理是指通过控制电源的输出，为电脑芯片提供合适的电压和电流，以实现对芯片的有效管理。
良好的电源管理可以减少功耗、延长电池寿命，提高芯片的性能和稳定性。
三、供电方式和技术1. 常规供电方式常见的供电方式包括直流供电和交流供电。
直流供电是主流方式，通过适配器将家用交流电转换为直流电，为芯片提供稳定的电压和电流。
交流供电主要应用于一些特定的场景，如电脑机房等。
2. 转换器技术转换器技术是电源管理中常用的技术之一。
通过使用转换器，可以将输入的电压和电流转换为芯片需要的电压和电流。
常见的转换器技术包括DC-DC转换器和AC-DC转换器。
四、供电和电源管理的挑战供电和电源管理面临着一些挑战，主要包括：1. 散热问题芯片在高负荷工作时会产生大量的热量，需要进行散热。
如果散热不好，芯片的温度会上升，可能导致系统崩溃甚至损坏。
2. 功耗管理芯片的功耗是一个重要的指标，过高的功耗会导致电源过载，影响系统的稳定性。
因此，对芯片的功耗进行合理的管理非常重要。
3. 稳定性要求芯片的工作需要稳定的电压和电流，一旦供电不稳定会导致计算错误和系统崩溃。
五、供电与电源管理的发展趋势随着电子技术和信息技术的不断发展，供电与电源管理也在不断创新。
以下是其中的几个发展趋势：1. 无线充电技术无线充电技术可以通过电磁感应的方式，实现对电池的无线充电。
这种技术可以消除传统充电方式中的电线连接，方便灵活，提高供电效率。

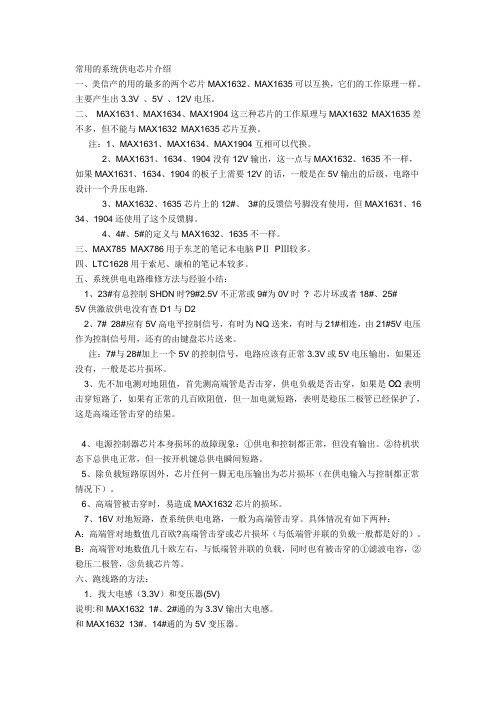

常用的系统供电芯片介绍一、美信产的用的最多的两个芯片MAX1632、MAX1635可以互换，它们的工作原理一样。
主要产生出3.3V 、5V 、12V电压。
二、MAX1631、MAX1634、MAX1904这三种芯片的工作原理与MAX1632 MAX1635差不多，但不能与MAX1632 MAX1635芯片互换。
注：1、MAX1631、MAX1634、MAX1904互相可以代换。
2、MAX1631、1634、1904没有12V输出，这一点与MAX1632、1635不一样，如果MAX1631、1634、1904的板子上需要12V的话，一般是在5V输出的后级，电路中设计一个升压电路.3、MAX1632、1635芯片上的12#、3#的反馈信号脚没有使用，但MAX1631、16 34、1904还使用了这个反馈脚。
4、4#、5#的定义与MAX1632、1635不一样。
三、MAX785 MAX786用于东芝的笔记本电脑PⅡPⅢ较多。
四、LTC1628用于索尼、康柏的笔记本较多。
五、系统供电电路维修方法与经验小结：1、23#有总控制SHDN时?9#2.5V不正常或9#为0V时? 芯片坏或者18#、25#5V供激放供电没有查D1与D22、7# 28#应有5V高电平控制信号，有时为NQ送来，有时与21#相连，由21#5V电压作为控制信号用，还有的由键盘芯片送来。
注：7#与28#加上一个5V的控制信号，电路应该有正常3.3V或5V电压输出，如果还没有，一般是芯片损坏。
3、先不加电测对地阻值，首先测高端管是否击穿，供电负载是否击穿，如果是OΩ表明击穿短路了，如果有正常的几百欧阻值，但一加电就短路，表明是稳压二极管已经保护了，这是高端还管击穿的结果。
4、电源控制器芯片本身损坏的故障现象：①供电和控制都正常，但没有输出。
②待机状态下总供电正常，但一按开机键总供电瞬间短路。
5、除负载短路原因外，芯片任何一脚无电压输出为芯片损坏（在供电输入与控制都正常情况下）。
笔记本电源工作原理
笔记本电源是一种将交流电转化为直流电供给电脑使用的装置。
它主要由以下几个部分组成：变压器、整流器、滤波器、稳压器、保护电路等。
变压器是电源的核心部件之一。
它将输入的交流电通过互感作用，将电压转换为适合电脑工作所需要的低压交流电。
变压器主要由输入绕组和输出绕组构成，通过在输入绕组施加交流电源，可以在输出绕组中产生所需的低压交流电。
整流器将低压交流电转换为直流电。
一般采用的是整流桥的形式，由四个二极管组成，将交流电信号的正半周和负半周分别导通，以得到纯直流电。
接下来是滤波器的作用。
滤波器主要用来对整流后的电流进行滤波，去除残留的交流成分和高频噪声，使电流更趋近于稳定的直流电。
常用的滤波电容器能够有效地平滑输出的电流波形。
稳压器的作用是在输出电压波动时保持电压的稳定性。
主要通过反馈控制的方式，对输入电压进行补偿，以保持输出电压的恒定。
稳压器通常采用集成稳压器芯片，具有电流过载保护、温度过热保护等功能。
除了上述部件外，笔记本电源还配备了一些保护电路。
例如过流保护、过压保护和短路保护等，以确保电源和电脑的安全使用。
总的来说，笔记本电源的工作原理就是通过变压器将输入的交流电转换为适合电脑使用的低压交流电，然后通过整流器、滤波器和稳压器等部件将交流电转换为稳定的直流电，并通过保护电路确保电脑和电源的安全运行。

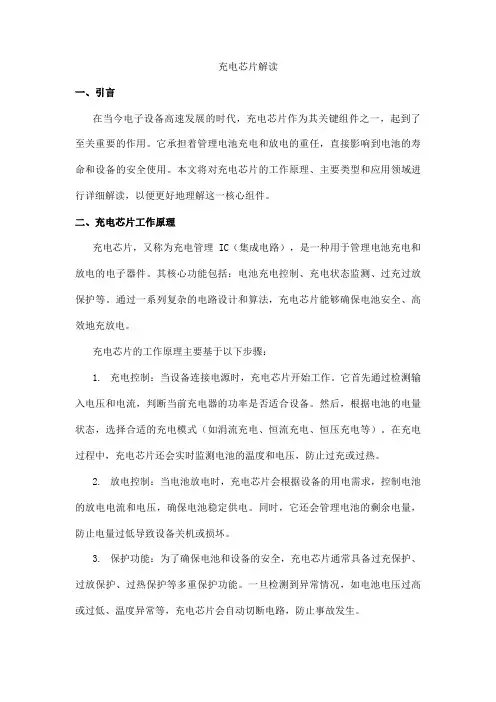

笔记本电池充放电原理(1) NB 电池:目前电池皆以锂电池(Li-Ion) 为主, 锂离子电池除了轻巧，电容量又大，而且也没有记忆特性。
当一颗电池被反覆的充到一特定的电量时，它会产生出一种化学记忆特性，日後任你再怎样充电，都没法超过那个特地的电量额度了，这就是电池的记忆性。
锂离子电池没有这种问题，但它唯一的缺点是怕冷。
而锂电池是以持续等电压方式来充电的, 我们以下图来加以说明锂电池的充电原理:在上图中, 横轴是充电时间, 纵轴为电压, 在充电过程中，电池的电压数缓缓的升高，到达一个顶点(在我们图上是 4.2 伏特) 然後保持恒定，一直以4.2v 来充电, 所以为定电压充电(固定在4.2v, 但并非所有锂电池都是固定在 4.2 v, 要看各厂商的规格), 同时，充电电流则是缓缓下降。
一旦电流低到一个设定的阈值(我们图上的例子是80 mA (毫安培))，充电器则自动停止充电, 这里的所设定的阀值, 也必须是各厂商而定.而锂电池有六个对外的接脚连接至Notebook,Pins:1. 接地(GND)2. TS (侦测电池插入)3. HDQ BUS (主要在存取电池的各项叁数)4. BAT_BC5. No connection6. 电池输入/ 输出电压(2) Gauge IC:Gauge IC 一般称为"电池管理晶片", 而华硕Notebook 常用的电池当中皆含有此Gauge IC, 以M2A 为例, 其电池中所包含的Gauge IC 就是采用美国Bechmar q 公司的锂电池管理晶片"BQ2050H". 而Gauge IC 中包含了电池容量暂存器,温度暂存器, 电池识别(ID) 暂存器, 电池状态暂存器, 锂电池充电状态暂存器, 放电计数暂存器, 这些暂存器中的值, 会因为使用的时间或使用不当而产生变化, 导致电池充不满, 或使用时间变短等情形, 而这些暂存器中的值是可以利用特殊的方式来更改的, 大家常听到的电池学习, 其实就是更改电池容量暂存器以及电池状态暂存器中的值, 将原本暂存器中错误或误差的值加以修正, 使电池的充电时间及充电容量能恢复正常.(3) Charge IC:Charge IC 顾名思义就是用来控制电池充电的IC, 华硕常用的Charge IC 为M B3877 系列, 但Charge IC 并无法单独工作, 必须搭配一颗可程式化的IC (如: PIC 16C54) 才能正常工作, 而此PIC 16C54 是一颗可程式化的IC, 里面记载着电池充电时所需要的数据, 例如: 要用多大的电压电流来充电, 必须符合哪些条件, 电池才会被充电, 电池充饱时要切断哪些电源以及电池的充电指示灯该如何变化(闪烁或改变颜色) 等等, 而这些"值" 或"条件" 都是RD 预先设定好的, 下图以A1B 的充电简易方块图为各位说明NOTEBOOK 的充电流程:在上图中, 只有AC_IN (外加电源) 有讯号进来时, 才会进行电池的充电动作,而Battery 中的Gauge IC 会告知MB3877(Charge IC) 目前的电池状态(例如: 是否需要充电, 电量多少等等), 而PIC16C54 亦会侦测目前是否符合充电的条件(例如: AC_IN 是否有讯号, Battery 是否有插好等等), 如果目前Battery 是符合需要充电的条件, 其充电过程如下:Step1:AC_IN 有讯号, 而且也已侦测到Battery in.Step 2: PIC 16C54 会发出CHG_EN 的讯号, 告知MB 3877 可以对Battery 进行充电.Step 3: 同时PIC 16C54 亦会控制CHG_LED 的状态(例如: 闪烁或以其他颜色显示)Step 4: 当Battery 充饱时, 会由MB3877 发出Full# 的讯号给PIC 16C54, 告知目前电池已充饱电.Step 5: 当PIC 16C54 收到full# 讯号时, 会断开充电电源, 停止充电, 同时亦会改变CHG_LED 的状态(改成充饱的灯号), 完成充电程序.笔记本电脑故障的分析处理程一、笔记本常见故障开机不亮-硬件判断1. 笔记本电脑主板BIOS出现故障会引起开机不亮2.笔记本电脑CPU出现故障笔记本液晶屏无反应,也是开机不亮的原因3.笔记本电脑信号输出端口出现故障会引起开机不亮4. 笔记本电脑主板显卡控制芯片出现故障会引起开机不亮。
笔记本电池充放电原理(1) NB 电池:目前电池皆以锂电池(Li-Ion) 为主, 锂离子电池除了轻巧，电容量又大，而且也没有记忆特性。
当一颗电池被反覆的充到一特定的电量时，它会产生出一种化学记忆特性，日後任你再怎样充电，都没法超过那个特地的电量额度了，这就是电池的记忆性。
锂离子电池没有这种问题，但它唯一的缺点是怕冷。
而锂电池是以持续等电压方式来充电的, 我们以下图来加以说明锂电池的充电原理:在上图中, 横轴是充电时间, 纵轴为电压, 在充电过程中，电池的电压数缓缓的升高，到达一个顶点(在我们图上是 4.2 伏特) 然後保持恒定，一直以 4.2v 来充电, 所以为定电压充电(固定在 4.2v, 但并非所有锂电池都是固定在 4.2 v, 要看各厂商的规格), 同时，充电电流则是缓缓下降。
一旦电流低到一个设定的阈值(我们图上的例子是80 mA (毫安培))，充电器则自动停止充电,这里的所设定的阀值, 也必须是各厂商而定.而锂电池有六个对外的接脚连接至Notebook,Pins:1. 接地(GND)2. TS (侦测电池插入)3. HDQ BUS (主要在存取电池的各项叁数)4. BAT_BC5. No connection6. 电池输入/ 输出电压(2) Gauge IC:Gauge IC 一般称为"电池管理晶片", 而华硕Notebook 常用的电池当中皆含有此Gauge IC, 以M2A 为例, 其电池中所包含的Gauge IC 就是采用美国Bechmar q 公司的锂电池管理晶片"BQ2050H". 而Gauge IC 中包含了电池容量暂存器,温度暂存器, 电池识别(ID) 暂存器, 电池状态暂存器, 锂电池充电状态暂存器, 放电计数暂存器, 这些暂存器中的值, 会因为使用的时间或使用不当而产生变化, 导致电池充不满, 或使用时间变短等情形, 而这些暂存器中的值是可以利用特殊的方式来更改的, 大家常听到的电池学习, 其实就是更改电池容量暂存器以及电池状态暂存器中的值, 将原本暂存器中错误或误差的值加以修正, 使电池的充电时间及充电容量能恢复正常.(3) Charge IC:Charge IC 顾名思义就是用来控制电池充电的IC, 华硕常用的Charge IC 为M B3877 系列, 但Charge IC 并无法单独工作, 必须搭配一颗可程式化的IC (如: PIC 16C54) 才能正常工作, 而此PIC 16C54 是一颗可程式化的IC, 里面记载着电池充电时所需要的数据, 例如: 要用多大的电压电流来充电, 必须符合哪些条件, 电池才会被充电, 电池充饱时要切断哪些电源以及电池的充电指示灯该如何变化(闪烁或改变颜色) 等等, 而这些"值" 或"条件" 都是RD 预先设定好的, 下图以A1B 的充电简易方块图为各位说明NOTEBOOK 的充电流程:在上图中, 只有AC_IN (外加电源) 有讯号进来时, 才会进行电池的充电动作,而Battery 中的Gauge IC 会告知MB3877(Charge IC) 目前的电池状态(例如: 是否需要充电, 电量多少等等), 而PIC16C54 亦会侦测目前是否符合充电的条件(例如: AC_IN 是否有讯号, Battery 是否有插好等等), 如果目前Battery 是符合需要充电的条件, 其充电过程如下:Step1:AC_IN 有讯号, 而且也已侦测到Battery in.Step 2: PIC 16C54 会发出 CHG_EN 的讯号, 告知MB 3877 可以对Battery 进行充电.Step 3: 同时PIC 16C54 亦会控制 CHG_LED 的状态(例如: 闪烁或以其他颜色显示)Step 当Battery 充饱时, 会由MB3877 发出Full# 的讯号给PIC 16C54, 告4: 知目前电池已充饱电.Step 5: 当PIC 16C54 收到full# 讯号时, 会断开充电电源, 停止充电, 同时亦会改变CHG_LED 的状态(改成充饱的灯号), 完成充电程序.笔记本电脑故障的分析处理程一、笔记本常见故障开机不亮-硬件判断1. 笔记本电脑主板BIOS出现故障会引起开机不亮2.笔记本电脑CPU出现故障笔记本液晶屏无反应,也是开机不亮的原因3.笔记本电脑信号输出端口出现故障会引起开机不亮4. 笔记本电脑主板显卡控制芯片出现故障会引起开机不亮。

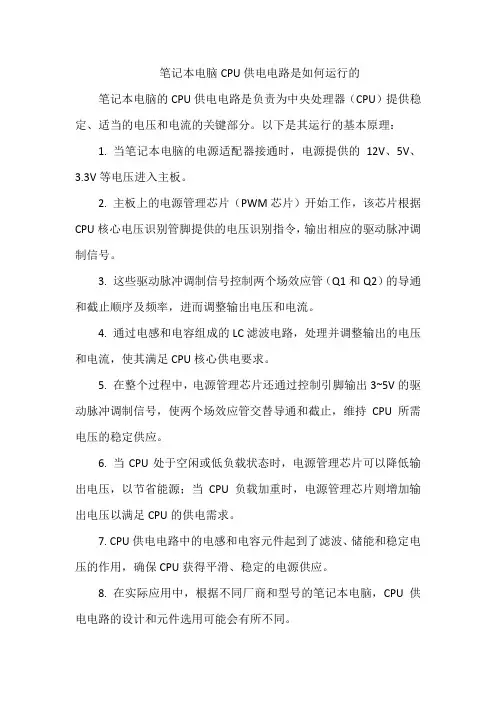

笔记本电脑CPU供电电路是如何运行的笔记本电脑的CPU供电电路是负责为中央处理器（CPU）提供稳定、适当的电压和电流的关键部分。
以下是其运行的基本原理：
1. 当笔记本电脑的电源适配器接通时，电源提供的12V、5V、3.3V等电压进入主板。
2. 主板上的电源管理芯片（PWM芯片）开始工作，该芯片根据CPU核心电压识别管脚提供的电压识别指令，输出相应的驱动脉冲调制信号。
3. 这些驱动脉冲调制信号控制两个场效应管（Q1和Q2）的导通和截止顺序及频率，进而调整输出电压和电流。
4. 通过电感和电容组成的LC滤波电路，处理并调整输出的电压和电流，使其满足CPU核心供电要求。
5. 在整个过程中，电源管理芯片还通过控制引脚输出3~5V的驱动脉冲调制信号，使两个场效应管交替导通和截止，维持CPU所需电压的稳定供应。
6. 当CPU处于空闲或低负载状态时，电源管理芯片可以降低输出电压，以节省能源；当CPU负载加重时，电源管理芯片则增加输出电压以满足CPU的供电需求。
7. CPU供电电路中的电感和电容元件起到了滤波、储能和稳定电压的作用，确保CPU获得平滑、稳定的电源供应。
8. 在实际应用中，根据不同厂商和型号的笔记本电脑，CPU供电电路的设计和元件选用可能会有所不同。
笔记本电池充放电原理(1) NB 电池:目前电池皆以锂电池(Li-Ion) 为主, 锂离子电池除了轻巧，电容量又大，而且也没有记忆特性。
当一颗电池被反覆的充到一特定的电量时，它会产生出一种化学记忆特性，日後任你再怎样充电，都没法超过那个特地的电量额度了，这就是电池的记忆性。
锂离子电池没有这种问题，但它唯一的缺点是怕冷。
而锂电池是以持续等电压方式来充电的, 我们以下图来加以说明锂电池的充电原理:在上图中, 横轴是充电时间, 纵轴为电压, 在充电过程中，电池的电压数缓缓的升高，到达一个顶点(在我们图上是 4.2 伏特) 然後保持恒定，一直以4.2v 来充电, 所以为定电压充电(固定在4.2v, 但并非所有锂电池都是固定在 4.2 v, 要看各厂商的规格), 同时，充电电流则是缓缓下降。
一旦电流低到一个设定的阈值(我们图上的例子是80 mA (毫安培))，充电器则自动停止充电,这里的所设定的阀值, 也必须是各厂商而定.而锂电池有六个对外的接脚连接至Notebook,Pins:1. 接地(GND)2. TS (侦测电池插入)3. HDQ BUS (主要在存取电池的各项叁数)4. BAT_BC5. No connection6. 电池输入/ 输出电压(2) Gauge IC:Gauge IC 一般称为"电池管理晶片", 而华硕Notebook 常用的电池当中皆含有此Gauge IC, 以M2A 为例, 其电池中所包含的Gauge IC 就是采用美国Bechmar q 公司的锂电池管理晶片"BQ2050H". 而Gauge IC 中包含了电池容量暂存器,温度暂存器, 电池识别(ID) 暂存器, 电池状态暂存器, 锂电池充电状态暂存器, 放电计数暂存器, 这些暂存器中的值, 会因为使用的时间或使用不当而产生变化, 导致电池充不满, 或使用时间变短等情形, 而这些暂存器中的值是可以利用特殊的方式来更改的, 大家常听到的电池学习, 其实就是更改电池容量暂存器以及电池状态暂存器中的值, 将原本暂存器中错误或误差的值加以修正, 使电池的充电时间及充电容量能恢复正常.(3) Charge IC:Charge IC 顾名思义就是用来控制电池充电的IC, 华硕常用的Charge IC 为M B3877 系列, 但Charge IC 并无法单独工作, 必须搭配一颗可程式化的IC (如: PIC 16C54) 才能正常工作, 而此PIC 16C54 是一颗可程式化的IC, 里面记载着电池充电时所需要的数据, 例如: 要用多大的电压电流来充电, 必须符合哪些条件, 电池才会被充电, 电池充饱时要切断哪些电源以及电池的充电指示灯该如何变化(闪烁或改变颜色) 等等, 而这些"值" 或"条件" 都是RD 预先设定好的, 下图以A1B 的充电简易方块图为各位说明NOTEBOOK 的充电流程:在上图中, 只有AC_IN (外加电源) 有讯号进来时, 才会进行电池的充电动作,而Battery 中的Gauge IC 会告知MB3877(Charge IC) 目前的电池状态(例如: 是否需要充电, 电量多少等等), 而PIC16C54 亦会侦测目前是否符合充电的条件(例如: AC_IN 是否有讯号, Battery 是否有插好等等), 如果目前Battery 是符合需要充电的条件, 其充电过程如下:Step1:AC_IN 有讯号, 而且也已侦测到Battery in.Step 2: PIC 16C54 会发出CHG_EN 的讯号, 告知MB 3877 可以对Battery 进行充电.Step 3: 同时PIC 16C54 亦会控制CHG_LED 的状态(例如: 闪烁或以其他颜色显示)Step 当Battery 充饱时, 会由MB3877 发出Full# 的讯号给PIC 16C54, 告4: 知目前电池已充饱电.Step 5: 当PIC 16C54 收到full# 讯号时, 会断开充电电源, 停止充电, 同时亦会改变CHG_LED 的状态(改成充饱的灯号), 完成充电程序.笔记本电脑故障的分析处理程一、笔记本常见故障开机不亮-硬件判断1. 笔记本电脑主板BIOS出现故障会引起开机不亮2.笔记本电脑CPU出现故障笔记本液晶屏无反应,也是开机不亮的原因3.笔记本电脑信号输出端口出现故障会引起开机不亮4. 笔记本电脑主板显卡控制芯片出现故障会引起开机不亮。

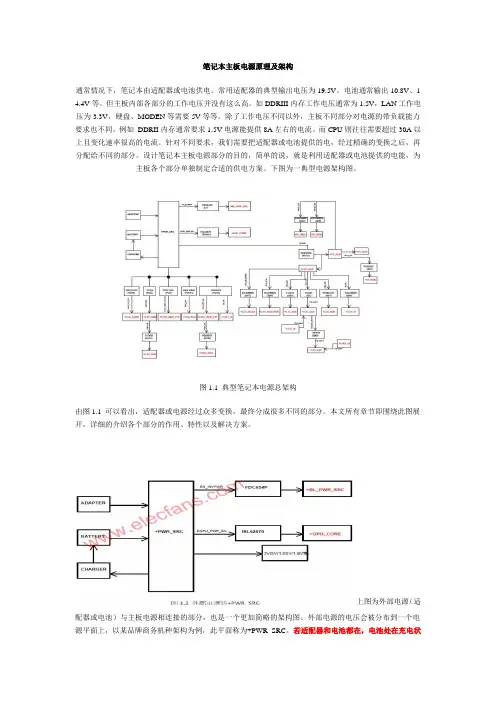

笔记本主板电源原理及架构通常情况下，笔记本由适配器或电池供电。
常用适配器的典型输出电压为19.5V。
电池通常输出10.8V、1 4.4V等。
但主板内部各部分的工作电压并没有这么高。
如DDRIII内存工作电压通常为1.5V，LAN工作电压为3.3V，硬盘、MODEN等需要5V等等。
除了工作电压不同以外，主板不同部分对电源的带负载能力要求也不同。
例如DDRII内存通常要求1.5V电源能提供8A左右的电流。
而CPU则往往需要超过30A以上且变化速率很高的电流。
针对不同要求，我们需要把适配器或电池提供的电，经过精确的变换之后，再分配给不同的部分。
设计笔记本主板电源部分的目的，简单的说，就是利用适配器或电池提供的电能，为主板各个部分单独制定合适的供电方案。
下图为一典型电源架构图。
图1.1 典型笔记本电源总架构由图1.1 可以看出，适配器或电源经过众多变换，最终分成很多不同的部分。
本文所有章节即围绕此图展开，详细的介绍各个部分的作用、特性以及解决方案。
上图为外部电源（适配器或电池）与主板电源相连接的部分，也是一个更加简略的架构图。
外部电源的电压会被分布到一个电源平面上，以某品牌商务机种架构为例，此平面称为+PWR_SRC。
若适配器和电池都在，电池处在充电状态或不工作，+PWR_SRC 电压即为适配器的电压，通常为19.5V。
若只有适配器接入，情况相同。
若只有电池接入，+PWR_SRC 为电池输出电压，通常为10.8V 或14.4V。
主板各个部分不同的电源都直接或间接的由+PWR_SRC 转换得来。
图中使用了FDC654P 来将+PWR_SRC 转换成+BL_PWR_SRC,用ISL62 870 将+PWR_SRC 转换为+GPU_CORE, +GPU_CORE 为显卡的工作电源。
除了电源变换外，从上图还可以看出，电池的充电电路也是电源架构的一部分。
详情将会在以后章节中具体分析。
主板维修技巧主板维修技巧14.318MHZ及32.768KHZ是否不良）3-1-3. 查BATTERY之SHORT PIN（JUMPER）是否未上或上錯位置BATTERY 之電壓是否正確，CRYSTAL 32.768KHZ頻率及其相關線路是否正常3-2﹒PCIRST不正確查CHIP之PCIRST至PCI SLOT（PIN A15）之線路是否OPEN or SHORT或零件不良3-3 CPURST不正確查CHIP至CPU之線路是否OPEN or SHORT或零件不良4. 查BE0～BE7，A2～A31，D0～D63等信號及其相關之線路是否OPEN or SHORT或零件不良5﹒查ADS，CPURDY，PCI之REQ0～REQ3，等信號及其相關之線路是否OPEN or SHORT或零件不良6﹒查PCI SLOT之AD0～AD31等信號及其相關之線路是否OPEN orSHORT或零件不良7﹒BIOS不良或無資料（可使用良品之BIOS交換測試確定之）8﹒查SA0～SA16，SD0～SD7（XD0～XD7）等信號及其相關之線路是否OPEN or SHORT或零件不良1.熟悉PC主板的总线类型及I/O总线插槽中各信号排列情况，以I/O插槽中重要信号为线索进行故障点查找是维修PC主板致命性故障的关键。
笔记本电池原理图MM1414,S-8254,BQ29311,BQ29312这四个是四节串联锂离子电池保护用的控制芯片.其它是电量计量芯片,也叫GAS GUAGE IC.它的主要功能是电量测量.此外它还检测电池的各种参数,如电压,电流,温度等,同时还包括与主机的通信,通过SMBUS 或单总线.寄存器中还存有其它信息,象制造厂信息,补偿参数,三级终止放电电压等等,有些参数是与电量测量相关的.有的芯片还提供二次保护控制.具体的情况你可以详细阅读一下数据手册,里面有详细说明.S-8244是针对3或4节串联锂离子电池的过充电保护控制芯片.它经常用于二次过充电保护控制上.输出常接一个受控温度FUSE,用于过充电保护.通常的过充电保护由一次保护电路完成,当一次保护电路失效后,二次保护电路可以动作,以避免电池被过充电而发生安全问题.它的保护是一次性的,保护动作后电池就无法使用.而基本的过充电保护是可恢复.注:电池最容易发生危险是被过充电时,因此才需要二次过充电保护.过放电只会使电芯损坏,却不会导致安全问题.什麽是一次保护电路與二次保护电路？一次保护电路是指基本的保护电路.它对锂离子电池起到过充电保护、过放电保护、过电流保护、短路保护的作用.此电路通常由锂离子电池保护IC配合两个充、放电开关的MOSFET来完成.在保护动作后,若符合恢复条件,电池就可恢复到正常状态,继续使用.二次保护是相对基本保护而言的,只是一种通俗的说话.它分好多种,前面提到S-8244就是用于二次过充电保护控制.它是在基本保护电路失效后来动作的,由于它常常是一次性的保护(比如控制温度FUSE,使它熔断),因此保护动作后电池就无法再使用了.是不是所谓的二次保护是由保险丝来完成的呢?不一定是保险丝,也有是控制电路的.象S-8244做的二次保护.有些电路好象很复杂.好象有二片充放管理芯片(除了MCU).TI的有个问题,为什么有些电路是管理和充放分开,如BQ2040 M1414 二个电路是独立的,但BQ2040可以控制笔记本对电池充电.所以有时会更换电芯后,机器能放电,但不能充,可你直接用一个外接电源却可充(因为这里不受BQ2040控制), 这种情况如何办? BQ2040外围的FLASH如何修改? 我也看到网上有软件,可都是些限制版,这种软件原理是什么?。
