数据中心机房UPS蓄电池充电放电原理以及几种充电方式解析完整版

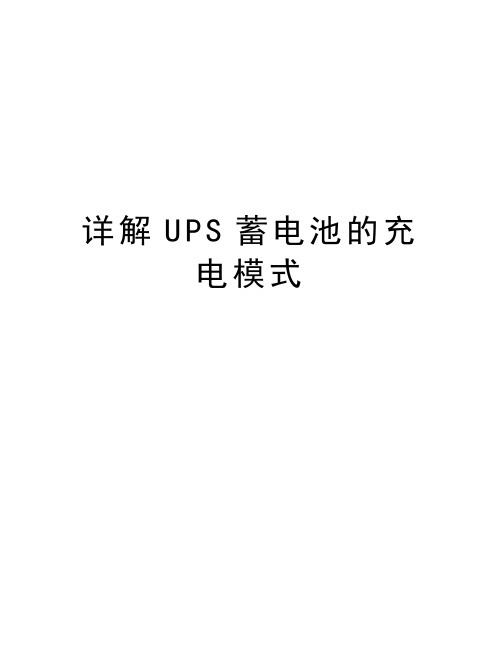

详解U P S蓄电池的充电模式详解UPS蓄电池的充电模式一、恒流充电恒流充电是用分段恒流的方法进行充电。

一般是通过充电装置自身调整来实现的。

可以任意选择和调整充电电流，适应性较强，特别适用于小电流长时间充电，也有利于容量恢复较慢的UPS蓄电池充电。

缺点是初始充电电流过小，充电后期充电电流又过大充电时间长、析出气体多、对极板的冲击较大、能耗较高、效率较低(不超过65%)，在充电过程中需有人看守，一般在初充电和在小电流进行去硫充电才使用。

因恒流充电的变型是分段恒流充电，所以充电时为避免充电后期电流过大，应及时调整充电电流，还应注意充电电流的大小、充电时间、转换电流的时机及充电终止电压的选取等。

第一阶段充电至单格电压上升至2.4V且电解也有气泡冒出，电解液相对密度2h时不变时时转入第二阶段，第二阶段充至电解液大量。

放出气泡且相对密度和蓄电池单格电压3h时不变时为止，经过充电循环，继续充电至电解液密度上升至1.150g/cm3，后不再上升为止。

同步充电，充电时间h 25-35 20-30 10-12 3-5 6。

二、恒压充电恒压充电是指每只单格UPS蓄电池均以一恒定电压(一般取单格电池数乘以2.5v)进行充电。

特点是：初始充电电流相当大，UPS蓄电池电动势和电解液体相对密度上升较快，随着充电的延续，充电电流逐渐减小，在充电终期只有很小的电流通过;充电时间短、能耗低，一般充电4～5hUPS蓄电池即可获得本身容量的90% ～95% ;如果充电电压选择得当，8h即可完成整个充电过程，且整个充电过程不需人照看，这种充电方式广泛用于补充充电。

由于初始充电初电流过大，对放电深度过大的UPS蓄电池充电时，会引起初始充电电流急骤上升，易造成被充UPS蓄电池过流或充电设备损坏。

充电过程中由于不能调整充电电流，因此不适用于UPS蓄电池的初充电和去硫充电。

充电过程中对UPS蓄电池电压的变化很难补偿，所以对容量恢复较慢的UPS蓄电池完全充电很难完成。

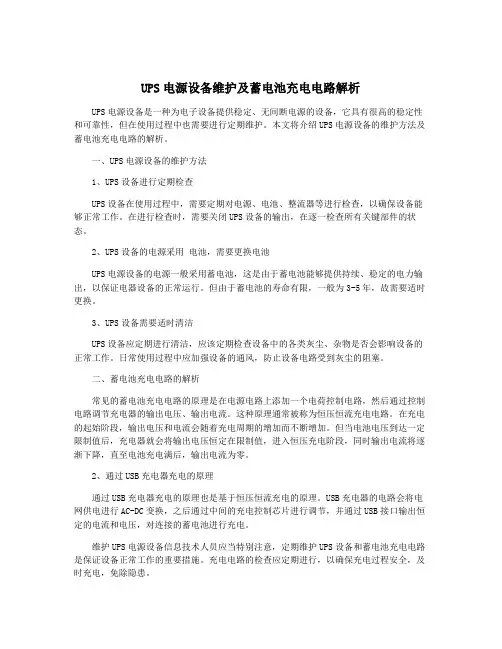

UPS电源设备维护及蓄电池充电电路解析UPS电源设备是一种为电子设备提供稳定、无间断电源的设备，它具有很高的稳定性和可靠性，但在使用过程中也需要进行定期维护。

本文将介绍UPS电源设备的维护方法及蓄电池充电电路的解析。

一、UPS电源设备的维护方法1、UPS设备进行定期检查UPS设备在使用过程中，需要定期对电源、电池、整流器等进行检查，以确保设备能够正常工作。

在进行检查时，需要关闭UPS设备的输出，在逐一检查所有关键部件的状态。

2、UPS设备的电源采用电池，需要更换电池UPS电源设备的电源一般采用蓄电池，这是由于蓄电池能够提供持续、稳定的电力输出，以保证电器设备的正常运行。

但由于蓄电池的寿命有限，一般为3-5年，故需要适时更换。

3、UPS设备需要适时清洁UPS设备应定期进行清洁，应该定期检查设备中的各类灰尘、杂物是否会影响设备的正常工作。

日常使用过程中应加强设备的通风，防止设备电路受到灰尘的阻塞。

二、蓄电池充电电路的解析常见的蓄电池充电电路的原理是在电源电路上添加一个电荷控制电路，然后通过控制电路调节充电器的输出电压、输出电流。

这种原理通常被称为恒压恒流充电电路。

在充电的起始阶段，输出电压和电流会随着充电周期的增加而不断增加。

但当电池电压到达一定限制值后，充电器就会将输出电压恒定在限制值，进入恒压充电阶段，同时输出电流将逐渐下降，直至电池充电满后，输出电流为零。

2、通过USB充电器充电的原理通过USB充电器充电的原理也是基于恒压恒流充电的原理。

USB充电器的电路会将电网供电进行AC-DC变换，之后通过中间的充电控制芯片进行调节，并通过USB接口输出恒定的电流和电压，对连接的蓄电池进行充电。

维护UPS电源设备信息技术人员应当特别注意，定期维护UPS设备和蓄电池充电电路是保证设备正常工作的重要措施。

充电电路的检查应定期进行，以确保充电过程安全，及时充电，免除隐患。

UPS工作原理标题：UPS工作原理引言概述：UPS（不间断电源）是一种用于保护电子设备免受电力波动和停电影响的装置。

它通过将电能储存在电池中，以便在电网停电时提供电力供应。

UPS工作原理是通过一系列复杂的电气和电子组件来实现的。

一、直流电源转换1.1 UPS的工作原理首先是将交流电源转换为直流电源。

1.2 交流电源通过整流器转换为直流电源，以便充电电池。

1.3 直流电源还会通过逆变器转换为交流电源，以供给设备使用。

二、电池充电和放电2.1 UPS中的电池起到储存电能的作用，以便在停电时提供电力供应。

2.2 UPS会不断监测电池的电量，并在需要时进行充电。

2.3 当电网停电时，UPS会自动切换到电池供电，保证设备的正常运行。

三、电力过滤和稳压3.1 UPS还具有电力过滤和稳压功能，以保护设备不受电力波动的影响。

3.2 电力过滤器可以消除电网中的噪音和干扰信号，确保设备获得干净的电力。

3.3 电压稳压器可以保持输出电压稳定，防止电压波动对设备造成损害。

四、自动切换和恢复4.1 UPS具有自动切换功能，可以在电网停电时自动切换到备用电源。

4.2 当电网恢复供电时，UPS可以自动切换回交流电源，同时继续充电电池。

4.3 自动切换和恢复功能可以确保设备在停电和恢复供电时不受影响。

五、故障保护和报警5.1 UPS还具有故障保护和报警功能，可以监测设备和电力系统的运行状态。

5.2 当检测到故障时，UPS会发出警报并采取相应的保护措施。

5.3 故障保护和报警功能可以及时发现问题并防止设备受损。

总结：UPS工作原理是通过将交流电源转换为直流电源，利用电池储存电能并在需要时提供电力供应，同时通过电力过滤和稳压保护设备免受电力波动影响。

它还具有自动切换和恢复功能，以及故障保护和报警功能，确保设备在电力故障时能够正常运行。

UPS在现代电子设备中起到了至关重要的作用，保障设备的稳定运行和数据的安全。

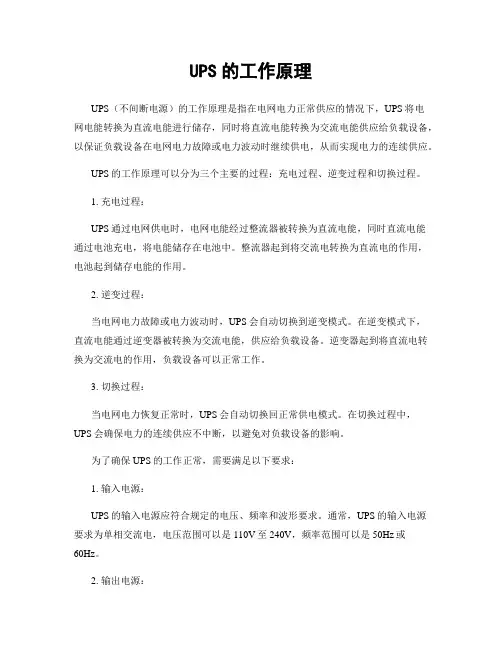

UPS的工作原理UPS（不间断电源）的工作原理是指在电网电力正常供应的情况下，UPS将电网电能转换为直流电能进行储存，同时将直流电能转换为交流电能供应给负载设备，以保证负载设备在电网电力故障或电力波动时继续供电，从而实现电力的连续供应。

UPS的工作原理可以分为三个主要的过程：充电过程、逆变过程和切换过程。

1. 充电过程：UPS通过电网供电时，电网电能经过整流器被转换为直流电能，同时直流电能通过电池充电，将电能储存在电池中。

整流器起到将交流电转换为直流电的作用，电池起到储存电能的作用。

2. 逆变过程：当电网电力故障或电力波动时，UPS会自动切换到逆变模式。

在逆变模式下，直流电能通过逆变器被转换为交流电能，供应给负载设备。

逆变器起到将直流电转换为交流电的作用，负载设备可以正常工作。

3. 切换过程：当电网电力恢复正常时，UPS会自动切换回正常供电模式。

在切换过程中，UPS会确保电力的连续供应不中断，以避免对负载设备的影响。

为了确保UPS的工作正常，需要满足以下要求：1. 输入电源：UPS的输入电源应符合规定的电压、频率和波形要求。

通常，UPS的输入电源要求为单相交流电，电压范围可以是110V至240V，频率范围可以是50Hz或60Hz。

2. 输出电源：UPS的输出电源应满足负载设备的要求，通常为单相交流电，电压范围可以是110V至240V，频率范围可以是50Hz或60Hz。

输出电源应具有稳定的电压和频率，以确保负载设备的正常运行。

3. 转换效率：UPS的转换效率是指输入电能和输出电能之间的转换效率。

通常情况下，UPS的转换效率应在85%至95%之间，转换效率越高，UPS的能耗越低。

4. 电池容量：UPS的电池容量应根据负载设备的功率需求和备用时间要求来确定。

电池容量越大，备用时间越长，负载设备在电网电力故障时能够继续供电的时间越长。

5. 自动切换时间：UPS在电网电力故障时需要自动切换到逆变模式，切换时间应尽可能短，一般在几毫秒至几十毫秒之间。

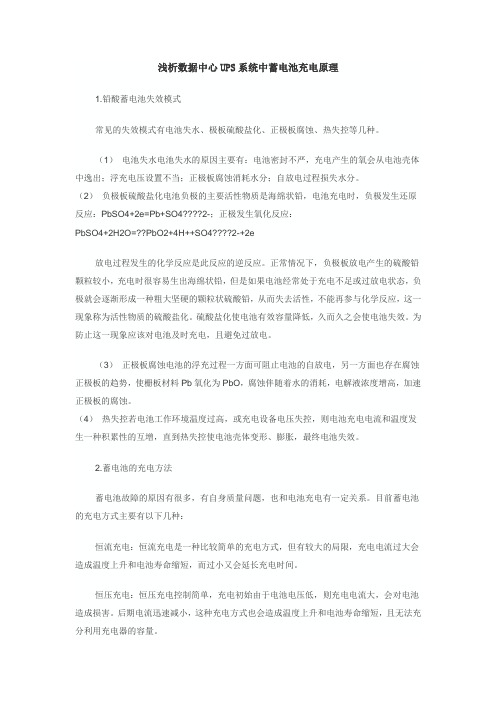

浅析数据中心UPS系统中蓄电池充电原理1.铅酸蓄电池失效模式常见的失效模式有电池失水、极板硫酸盐化、正极板腐蚀、热失控等几种。

（1）电池失水电池失水的原因主要有：电池密封不严，充电产生的氧会从电池壳体中逸出；浮充电压设置不当；正极板腐蚀消耗水分；自放电过程损失水分。

（2）负极板硫酸盐化电池负极的主要活性物质是海绵状铅，电池充电时，负极发生还原反应：PbSO4+2e=Pb+SO4????2-；正极发生氧化反应：PbSO4+2H2O=??PbO2+4H++SO4????2-+2e放电过程发生的化学反应是此反应的逆反应。

正常情况下，负极板放电产生的硫酸铅颗粒较小，充电时很容易生出海绵状铅，但是如果电池经常处于充电不足或过放电状态，负极就会逐渐形成一种粗大坚硬的颗粒状硫酸铅，从而失去活性，不能再参与化学反应，这一现象称为活性物质的硫酸盐化。

硫酸盐化使电池有效容量降低，久而久之会使电池失效。

为防止这一现象应该对电池及时充电，且避免过放电。

（3）正极板腐蚀电池的浮充过程一方面可阻止电池的自放电，另一方面也存在腐蚀正极板的趋势，使栅板材料Pb氧化为PbO，腐蚀伴随着水的消耗，电解液浓度增高，加速正极板的腐蚀。

（4）热失控若电池工作环境温度过高，或充电设备电压失控，则电池充电电流和温度发生一种积累性的互增，直到热失控使电池壳体变形、膨胀，最终电池失效。

2.蓄电池的充电方法蓄电池故障的原因有很多，有自身质量问题，也和电池充电有一定关系。

目前蓄电池的充电方式主要有以下几种：恒流充电：恒流充电是一种比较简单的充电方式，但有较大的局限，充电电流过大会造成温度上升和电池寿命缩短，而过小又会延长充电时间。

恒压充电：恒压充电控制简单，充电初始由于电池电压低，则充电电流大，会对电池造成损害。

后期电流迅速减小，这种充电方式也会造成温度上升和电池寿命缩短，且无法充分利用充电器的容量。

恒压限流充电：实际上是恒压充电与恒流充电的结合，开始阶段为避免电流过大就采用恒流充电法。

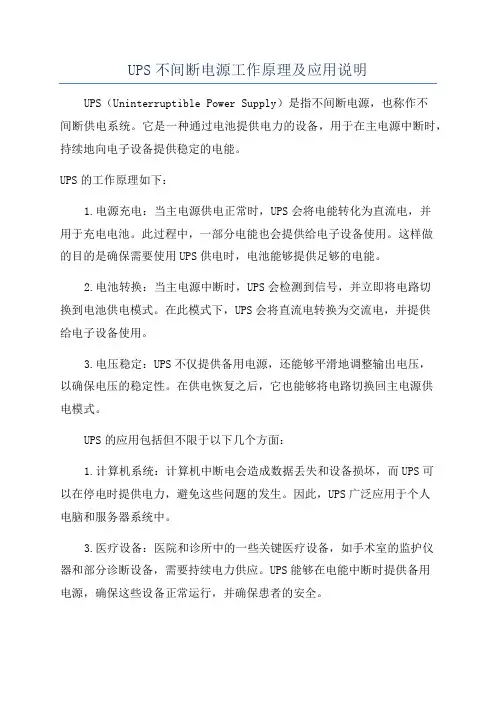

UPS不间断电源工作原理及应用说明UPS（Uninterruptible Power Supply）是指不间断电源，也称作不间断供电系统。

它是一种通过电池提供电力的设备，用于在主电源中断时，持续地向电子设备提供稳定的电能。

UPS的工作原理如下：1.电源充电：当主电源供电正常时，UPS会将电能转化为直流电，并用于充电电池。

此过程中，一部分电能也会提供给电子设备使用。

这样做的目的是确保需要使用UPS供电时，电池能够提供足够的电能。

2.电池转换：当主电源中断时，UPS会检测到信号，并立即将电路切换到电池供电模式。

在此模式下，UPS会将直流电转换为交流电，并提供给电子设备使用。

3.电压稳定：UPS不仅提供备用电源，还能够平滑地调整输出电压，以确保电压的稳定性。

在供电恢复之后，它也能够将电路切换回主电源供电模式。

UPS的应用包括但不限于以下几个方面：1.计算机系统：计算机中断电会造成数据丢失和设备损坏，而UPS可以在停电时提供电力，避免这些问题的发生。

因此，UPS广泛应用于个人电脑和服务器系统中。

3.医疗设备：医院和诊所中的一些关键医疗设备，如手术室的监护仪器和部分诊断设备，需要持续电力供应。

UPS能够在电能中断时提供备用电源，确保这些设备正常运行，并确保患者的安全。

4.工业控制系统：工业生产中的控制系统对稳定电力的需求较高。

例如，汽车制造企业需要维持装配线运行，以保证生产进度；化工企业中，控制系统的停电可能导致事故发生。

UPS可以在电网中断时提供稳定电力，保证工业控制系统的正常运行。

5.金融系统：银行和交易所等金融系统对电力供应的要求非常高。

UPS在电能中断时能够提供稳定的备用电源，确保交易数据不丢失和交易系统正常运行。

总的来说，UPS通过提供备用电源和稳定电压，保证了在主电源中断的情况下，电子设备的正常运行和数据的安全性。

它的应用范围非常广泛，包括但不限于计算机系统、通信设备、医疗设备、工业控制系统和金融系统等领域。

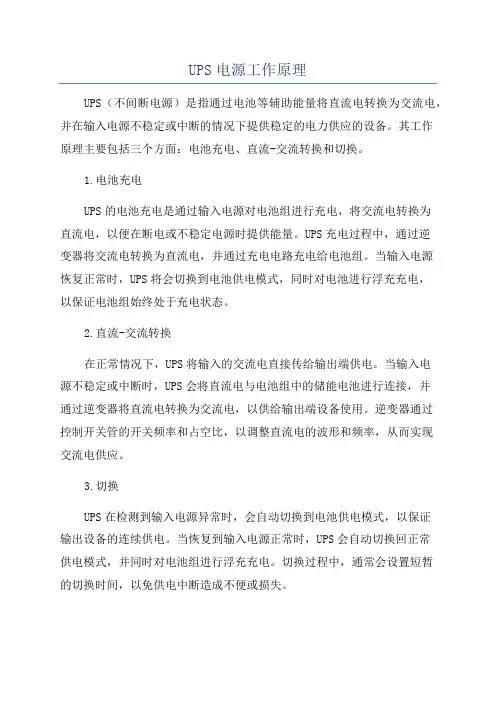

UPS电源工作原理UPS（不间断电源）是指通过电池等辅助能量将直流电转换为交流电，并在输入电源不稳定或中断的情况下提供稳定的电力供应的设备。

其工作原理主要包括三个方面：电池充电、直流-交流转换和切换。

1.电池充电UPS的电池充电是通过输入电源对电池组进行充电，将交流电转换为直流电，以便在断电或不稳定电源时提供能量。

UPS充电过程中，通过逆变器将交流电转换为直流电，并通过充电电路充电给电池组。

当输入电源恢复正常时，UPS将会切换到电池供电模式，同时对电池进行浮充充电，以保证电池组始终处于充电状态。

2.直流-交流转换在正常情况下，UPS将输入的交流电直接传给输出端供电。

当输入电源不稳定或中断时，UPS会将直流电与电池组中的储能电池进行连接，并通过逆变器将直流电转换为交流电，以供给输出端设备使用。

逆变器通过控制开关管的开关频率和占空比，以调整直流电的波形和频率，从而实现交流电供应。

3.切换UPS在检测到输入电源异常时，会自动切换到电池供电模式，以保证输出设备的连续供电。

当恢复到输入电源正常时，UPS会自动切换回正常供电模式，并同时对电池组进行浮充充电。

切换过程中，通常会设置短暂的切换时间，以免供电中断造成不便或损失。

值得注意的是，UPS的工作原理可以根据不同的类型和设计有所差异。

根据输出波形的不同，UPS主要可以分为三类：离线式（Standby）、在线式（Online）和交互式（Line-interactive）。

离线式UPS在正常情况下直接将输入交流电传给输出端设备，只有在输入异常时才会切换到电池供电。

在线式UPS通过将输入交流电转换为直流电，并通过逆变器将其转换为交流电供给输出端设备，以实现连续供电。

交互式UPS则是在在线式UPS的基础上加入了电压调整和电池测量功能，可以更灵活地应对电网电压的波动和故障导致的问题。

总之，UPS的工作原理是通过电池充电、直流-交流转换和切换来保证输出设备的稳定供电。

UPS电源设备维护及蓄电池充电电路解析UPS电源设备是一种能够提供电力保障的设备，它可以在电网停电时为计算机、网络、通讯设备等提供电力，从而保证这些设备的连续运行，防止数据丢失和设备损坏。

UPS电源设备主要包括输入滤波器、整流器、逆变器、输出滤波器和控制电路等部分，其中蓄电池是在停电时向负载提供电力的关键部件。

为了保证UPS电源设备持续、稳定地为负载供电，需要定期对其进行维护。

下面将对UPS电源设备和蓄电池充电电路进行解析。

一、UPS电源设备的维护1. 对输入电路进行维护UPS电源设备的输入电路主要包括输入滤波器和整流器。

输入滤波器用于滤除输入交流电压的高频噪声和冲击，以保证整流器的稳定工作。

因此，需要定期对输入滤波器进行清洁，检查其内部元器件是否松动或损坏，及时更换失效的元器件。

整流器是将输入的交流电压转换为直流电压，为逆变器提供电能。

因此，需要定期检查整流器的开关管是否发热，是否损坏，及时更换损坏的元器件。

逆变器是将直流电压转换为交流电压，为负载提供电力。

因此，需要定期检查逆变器的工作状态，检查逆变器内部元器件是否松动或损坏，及时更换失效的元器件。

同时，还需检查逆变器的输出波形是否正常，如有明显的杂波、谐波等异常波形，需要进一步检查和修复。

UPS电源设备的控制电路是对整个设备的控制和保护。

因此，需要定期检查控制电路的状态，检查是否存在错误指示灯、报警以及保护功能失效等问题，及时排查和处理。

二、蓄电池充电电路的解析UPS电源设备的蓄电池充电电路是对蓄电池进行充电和保护的关键部分。

蓄电池是UPS 电源设备在停电时向负载提供电力的关键部件，因此需要对蓄电池充电电路进行分析和设计，以确保蓄电池能够在适当的时间内充满电，并保护其不受过充和欠充的损害。

1. 蓄电池的充电方式常见的蓄电池充电方式有三种：恒流充电、恒压充电和浮充充电。

恒流充电方式是在初始充电时，通过限定充电电流的方式使蓄电池得到充分充电；直到蓄电池电压接近恒定电压时再转为恒压充电方式。

ups充放电方法嘿，朋友们！今天咱来聊聊 UPS 充放电的那些事儿。

UPS 啊，就像是一个可靠的电力小卫士，在关键时刻能给咱的设备提供稳定的电力支持。

那它咋充电放电呢？别急，听我慢慢道来。

你想啊，UPS 就好比是一个大电池，充电的时候就像咱给手机充电一样，得让它慢慢吃饱电。

一般来说，把它接到合适的电源上，让它安安静静地充会儿电就行啦。

可别小看这充电的过程哦，就跟人吃饭得细嚼慢咽才能吸收好营养一样，UPS 充电也得充得恰到好处。

要是充得太快或者充不满，那它关键时刻可能就掉链子啦！你说这多让人着急呀！然后说说放电。

UPS 放电可不能随便放，就像咱花钱得有计划一样。

当遇到停电等情况时，UPS 就开始发挥作用啦，它会把储存的电放出来给设备用。

这时候可得注意啦，别一股脑儿地把电全放光咯，得给它留点余地，不然下次再要用的时候它没劲儿了可咋办呢？就好比咱跑步，要是一下子把力气全用完了，那后面再想跑就难啦！UPS 也是这个道理呀。

而且呀，在放电的过程中，咱还得时不时看看它的电量情况，就像咱看自己手机电量一样，心里得有个数。

要是发现电快用完了，就得赶紧想办法啦，要么找个地方给它充电，要么赶紧把重要的事儿处理好，免得停电了抓瞎。

还有哦，UPS 可不是随便放在哪儿都行的。

它得放在一个合适的地方，温度不能太高也不能太低，不然它也会闹脾气的哟！你想想，要是大夏天把它放在太阳底下暴晒，或者大冬天把它放在冷库里，它能好受吗？它不好受了，还能好好给咱工作吗？所以呀，咱得好好照顾它，就像照顾咱自己的宝贝一样。

再给大家提个醒儿，UPS 也有使用寿命的哟！就像咱的鞋子穿久了会破一样，UPS 用久了也可能会出问题。

所以咱得定期检查检查它，看看它是不是还健健康康的。

要是发现有啥小毛病，赶紧给它治治，可别等病入膏肓了才想起来呀！总之呢，UPS 的充放电方法虽然不复杂，但也得咱用心去对待。

只有咱好好照顾它，它才能在关键时刻给咱提供可靠的电力保障呀！可别小瞧了这个小家伙，它可是咱电力世界里的大英雄呢！大家说是不是呀？。

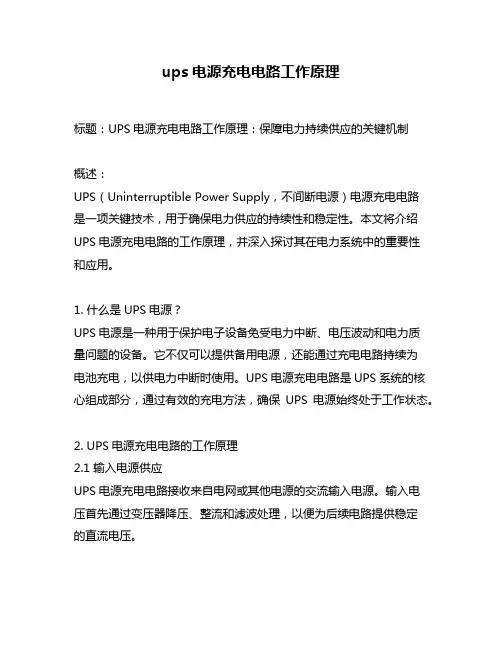

ups电源充电电路工作原理标题：UPS电源充电电路工作原理：保障电力持续供应的关键机制概述：UPS（Uninterruptible Power Supply，不间断电源）电源充电电路是一项关键技术，用于确保电力供应的持续性和稳定性。

本文将介绍UPS电源充电电路的工作原理，并深入探讨其在电力系统中的重要性和应用。

1. 什么是UPS电源？UPS电源是一种用于保护电子设备免受电力中断、电压波动和电力质量问题的设备。

它不仅可以提供备用电源，还能通过充电电路持续为电池充电，以供电力中断时使用。

UPS电源充电电路是UPS系统的核心组成部分，通过有效的充电方法，确保UPS电源始终处于工作状态。

2. UPS电源充电电路的工作原理2.1 输入电源供应UPS电源充电电路接收来自电网或其他电源的交流输入电源。

输入电压首先通过变压器降压、整流和滤波处理，以便为后续电路提供稳定的直流电压。

2.2 充电电路控制UPS电源充电电路中嵌入了充电电路控制器，它负责监控电池的充电状态和输出电流。

当电池电量较低时，充电电路控制器将启动充电电路工作，并将电流通过降压电路转换为适合电池充电的直流电流。

充电电路控制器还能根据电池状态调整充电电流和充电时间，提高电池寿命并确保充电效率。

2.3 充电电源切换当输入电源正常时，UPS电源充电电路将优先选择使用来自电网或其他电源的电能供电设备工作，并将一部分电能用于为电池充电。

当电力中断时，充电电路控制器将切换为从电池提供电能，以确保电源的持续供应。

3. UPS电源充电电路的重要性和应用3.1 保障电力持续供应UPS电源充电电路作为UPS系统的核心组成部分，通过持续为电池充电，确保在电力中断时能够持续供应电力。

尤其在一些对电力供应要求较高的场所，如医院、数据中心等，UPS电源充电电路的可靠性和稳定性显得尤为重要。

3.2 提高电池寿命和充电效率充电电路控制器的存在使得UPS电源充电电路能够根据电池状态调整充电电流和充电时间，有效延长电池寿命。
