电工电子基础试题4

《汽车电工电子基础》模拟试卷（四）一、填空题（每空1分，共20分）1.已知一正弦电压的振幅为310V，频率为工频，初相位为π/6，其解析式为，电压的有效值为，角频率为，相量表达式。

2.用交流电压表测低压供电系统的线电压为220V，则线电压的最大值为，有效值为。

3.单向变压器具有，变换及变换的作用。

4.二极管的两端加正向电压时，有一段“死去电压”，锗管约为，硅管约为。

5.设某晶体管处在放大状态，三个电极的电位分别是V E=12V， V B=11.7V，V C=6V。

则该管为，是用半导体材料制成的。

6.电路的状态共有三种：通路、、。

7.正弦量的三要素是、、。

8.电容器对交流电的阻碍作用称为电感对交流电的阻碍作用称为。

二、实验题（每小题10分，共20分）1. 简述判别单相变压器同名端的方法2.简述用万用表判别晶体三极管电极的方法三、选择题（每小题2分，共20分）1. 如果二极管的正．反向电阻都很大,则该二极管A、正常 B. 已被击穿 C. 内部断路2. 硅二极管的正极电位是─20V,负极电位是─19.4V则该二极管处于状态：A.导通B.截止C.击穿3. 当晶体管的两个PN结都反偏时,晶体管处于A. 饱和状态B. 放大状态C. 截止状态4. 晶体管处于放大状态时,它的集电极电流将A. 随基极电流的变化而变化B. 随基极电流的增加而减小C.不受基极电流的控制。

5.交流电流通过整流电路后，所得到的电压是A. 交流电压B. 稳定的直流电压C. 脉动直流电压6. 下列说法哪种正确A.电感和电容在电路中都不耗能，两者都是换能元件。

B.电感和电容在电路中都是耗能元件。

C.电阻在直流电路中耗能，交流电路中不耗能7. 阻容耦合多级晶体管放大器能A.放大直流信号B.放大交流信号C.交直流信号均放大8. 晶体管电压放大器设置静态工作点的目的是A.减小静态损耗B.增加放大电路的电流放大系数C.对交流信号进行不失真的放大。

9. 有一电阻接在u=220√2sin(214-60°)V的交流电源上，测得流过的电流I=2A，则电阻值为。

《电子技术基础》（中职电工类第5版）第4至7章试题及答案一．填空题：1.将交流电变换成直流的过程叫整流。

2.在单相桥式整流电路中，如果负载电流是20A,则流过每只晶体二极管的电流是10 A。

3.在输出电压平均值相等的情况下，三相半波整流电路中二极管承受的最高反向电压是三相桥式整流电路的2倍.4.整流二极管的冷却方式有自冷、风冷和水冷三种。

5.检查硅整流堆正反向电阻时，对于高压硅堆应用兆欧表。

6.三端可调输出稳压器的三端是指输入、输出和调整三端。

7.三端固定输出稳压器CW7812型号中的12表示为+12 V。

8.并联型稳压电路是直接利用稳压管电流的变化，并通过限流电阻的调压作用，达到稳压的目的。

9.用“1”表示低电平，“0”表示高电平，称为负逻辑。

10.由与、或、非三种基本门电路可以组合成复合门电路。

11.集电极开路门的英文编写为OC 门.12. TTL门电路输出端不允许直接接电源或接地。

13. CMOS 集成电路的多余输人端不能悬空_。

14.为有良好的静电屏蔽，CMOS集成电路应存在密闭容器中。

15.十进制数有16个数码，基数为16 。

16.将十进制数175转换成二进制数为（10101111）217.在数字电路中，逻辑变量的值只有 2 个。

18.四位二进制编码器有十个输入端2个输出端。

19. BCD码编码器能将二进制数码编成十进制代码。

20. 优先编码器当多个信号同时输入时，只对优先级别最高位的一个进行编码。

21. 8线-3线优先编码74LS148,有 8 个输入端，3个输出端。

22. 触发器有 2 个稳定状态。

23. JK触发器的逻辑功能为置1，置0，保持和翻转。

24. JK触发器中，若J=1 ，K= 1 则实现计数功能。

25.计数器还可以用来统计，定时、分频或者进行数字运算等。

26.计数器按计数趋势不同可分为加法、减法和可逆计数器。

27.模数转换器通常要经过采样、保持、量化和编码四步完成。

28.晶闸管的电流参数有通态平均电流和维持电流等。

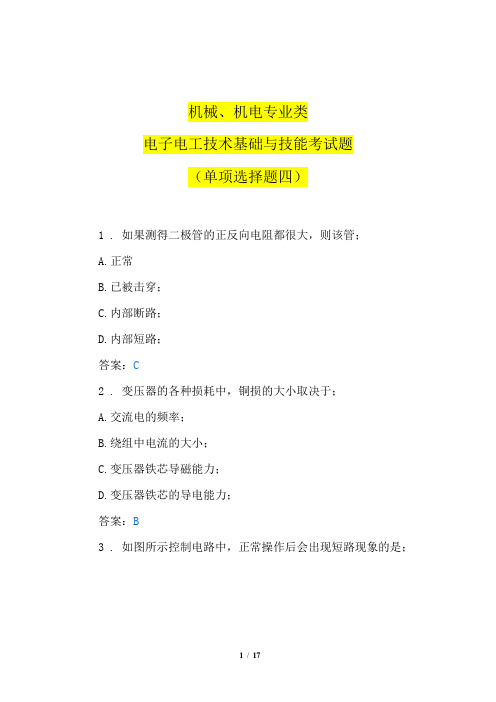

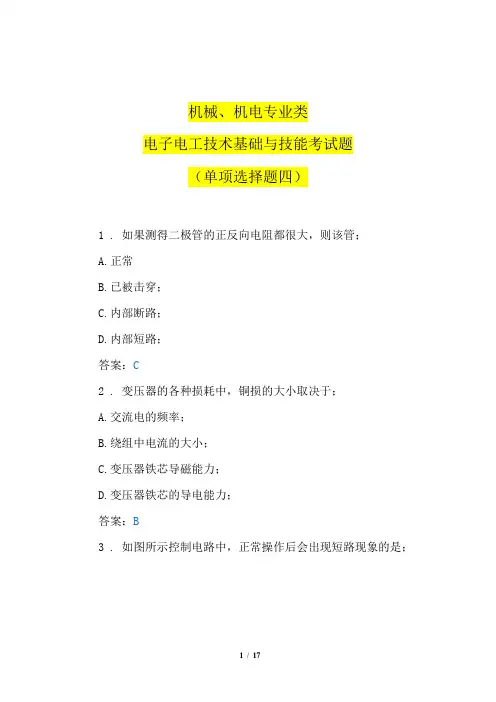

机械、机电专业类电子电工技术基础与技能考试题（单项选择题四）1 . 如果测得二极管的正反向电阻都很大，则该管；A.正常B.已被击穿；C.内部断路；D.内部短路；答案：C2 . 变压器的各种损耗中，铜损的大小取决于；A.交流电的频率；B.绕组中电流的大小；C.变压器铁芯导磁能力；D.变压器铁芯的导电能力；答案：B3 . 如图所示控制电路中，正常操作后会出现短路现象的是；A. B.C. D.答案：C4 . 变压器原、副边的电压和原、副边线圈匝数；A.成正比；B.成反比；C.无关；D.的平方成正比；答案：A5 . 下列电器组合中，属于低压电器的是；A.熔断器和刀开关、接触器和自动开关、主令电器；B.熔断器和刀开关、隔离开关和负荷开关、凸轮控制器；C.熔断器和高压熔断器、磁力驱动器和电磁铁、电阻器；D.断路器和高压断路器、万能转换开关和行程开关；答案：A6 . 万用表测量结束后，要将转换开关拔到最高交流电压档，这是为了；A.防止下次使用不慎损坏电表，也避免消耗表内电池能量；B.养成步调一致的好习惯；C.准备下一次测量交流电压；D.方便下次测量时选择合适的档位；答案：A7 . 低压断路器中的热脱扣器的保护作用是；A.失压保护；B.欠压保护；C.短路保护；D.过载保护；答案：D8 . 为了适应电焊工艺的要求，交流电焊变压器的铁芯应；A.有较大且可调的空气隙；B.有很大且不变的空气隙；C.有很小且可调的空气隙；D.没有空气隙；答案：A9 . 交流接触器在检修时，发现短路环损坏，该接触器（）使用。

A.能继续B.不影响C.不能D.额定电流以下降级；答案：C10 . 长度为L的直导体，通以电流I，放在磁感应强度为B的匀强磁场中，受到的磁场力为F，则；A.F一定与I、B都垂直，I和B也一定垂直；B.I一定和F、B都垂直，F和B的夹角可以是0和40°以外任意角；C.B一定和F、I都垂直，F和I的夹角可以是0和40°以外任意角；D.F一定与I、B都垂直，I和B的夹角可以是0和40°以外任意角；答案：D11 . 无论是在手工装配电路过程中，还是已装配好的部件和整机，都要进行如导线走线合理,不能有拉紧和过长现象，元器件要排列整齐,不能相互碰撞等处理，即必须进行；A.整顿；B.整洁；C.整理；D.整形；答案：D12 . 三相对称负载三角形接于线电压为380V的三相电源上，若第一相负载处因故发生断路，则第二相和第三相负载的电压分别为；A.380V、220V；B.380V、380V；C.220V、220V；D.220V、50V；答案：B13 . 多级负反馈放大电路容易引起自激振荡的原因是；A.电路增益过大；B.反馈系数过大；C.反馈深度过大；D.各级放大电路的参数分散；答案：D14 . 在纯电容正弦交流电路中，当电压为最大值时，其电流为；A.0；B.正最大值；C.负最大值；D.无法确定；答案：A15 . 触电者无呼吸、无心跳，应采取的急救方法是；A.人工呼吸法；B.胸外心脏挤压法；C.人工呼吸法和胸外心脏挤压法交替进行；D.送医抢救；答案：C16 . 电动势为6V的实际电源向负载供电时，它的端电压；A.高于6V；B. 低于6V；C. 等于6V；D. 不能确定；答案：B17 . 十进制算术表达式：3*512+7*64＋4*8＋5的运算结果，用二进制表示为；A.10111100101；B.11111100101；C.11110100101；D.11111101101；答案：B18 . 电焊变压器的输出电压随负载的增大而；A.变化不大；B.急剧下降；C.略有增加；D.急剧增大；答案：B19 . 关于超导技术的应用，错误的是；A.电流的热效应；B.超导输电；C.强磁应用；D.弱磁应用；答案：A20 . 三极管的输出特性曲线是（）之间的关系曲线。

·第4章习题参考答案4.1 已知正弦交流电压220 V U =，f=50 Hz ，u =30ψ︒。

写出它的瞬时值式，并画出波形。

解： 0()2202sin(31430)V u t t =+4.2 已知正弦交流电流m =10 V I ，f=50 Hz ，i =45ψ︒。

写出它的瞬时值式，并画出波形。

解： ()︒+=45314sin 10t i4.3 比较以下正弦量的相位 （1）1u =310sin t+90ω︒（）V ，2u =537sin t+45ω︒（）V（2）u=1002sint+30ω︒（）V ，i=10cos t ωA （3）u=310sin100t+90︒（）V ，i=10sin1000t A （4）1i =100sin 314t+90︒（）A，2i =50sin 100t+135 π︒A （）解：（1）︒=︒-︒=454590ϕ，电压1u 超前电压2u ︒45（2）()10sin 90i t ω=+︒，︒=︒-︒=60-9030ϕ，电压u 滞后电流︒60（3）无法比较（4）︒=︒-︒=45-13590ϕ,电流1i 滞后电流2i ︒454.4 将以下正弦量转换为幅值相量和有效值相量，并用代数式、三角式、指数式和极坐标式表示，并分别画出相量图。

（1）u=310sint+90 V ω︒（） （2）i=10cos t A ω （3）u=1002sin t+30 V ω︒（）解：（1）().90m 31031090310310cos90sin90j U ej ︒==∠︒==︒+︒().9022022090220220cos90sin90j U ej ︒==∠︒==︒+︒相量图略（2）()10sin 90i t ω=+︒().901010901010cos90sin90j m I e j j ︒==∠︒==︒+︒ ().905252905252cos90sin90j I e j j ︒==∠︒==︒+︒相量图略（3）().3010021002301002cos 30sin 30506502j e j j m U ︒==∠︒=︒+︒=+()5025030sin 30cos 1003010010030.j j e U j +=︒+︒=︒∠==︒相量图略4.5 将以下相量转换为正弦量（1）50+j50U = （）V （2）m-30+j40I = （）A （3）j30m1002U e ︒= V （4）()1-30I=∠︒A 解：（1）()502sin 45u t ω=+︒V（2）4502sin 180-3i t arctg ω⎛⎫=+︒ ⎪⎝⎭A （3）()1002sin 30u t ω=+︒V （4）()2sin 30i t ω=-︒A4.6 已知：012202sin(314120)u t V =-，022202cos(31430)u t V =+ (1)画出它们的波形及确定其有效值，频率f 和周期T ； (2)写出它们的相量和画出相量图，并决定它们的相位差；解：（1） 01()2202sin(314-120)V u t t = 波形图略有效值220V 频率50Hz 、周期0.02s002()2202cos(31430)V=2202sin(31460)V u t t t =++ 波形图略有效值220V 频率50Hz 、周期0.02s（2）01220-120U =∠0222060U =∠相量图略 相位差01804.7 电路如题4.7图所示，电压，用相量法求电阻的电流和吸收的有功功率。

《电工与电子技术》测试题及答案4一、填空题1、变压器的基本构造是由和两大部分组成。

2、电流互感器匝数较少的为绕组，匝数较多的为绕组，工作时不允许绕组开路。

3、低压电器按它在电气控制电路中的地位和作用可分为和两大类。

4、当电路中出现严重过载或故障时，熔断器能自动断开电路，以免故障进一步扩大。

6、在工厂车间，一般只允许使用电压作为局部照明。

6、能以二进制数码形式存放数码或指令的部件称为。

7、在计数器中，若各触发器的时钟脉冲不是同一个，各触发器状态的更新有先有后，这种计数器称为计数器。

8、编码是译码的过程。

9、组合逻辑电路的输出状态，仅与状态有关，而与电路状态无关。

10、显示译码器代表产品是段数字译码器。

答案：1、铁心；绕组2、一次；二次；二次3、控制电器；保护电器4、短路5、36 V6、寄存器7、异步8、逆9、当前输入；原输入、输出10七二、判断题1、纯电阻电路中瞬时功率总是正值，因此它总是吸收能量。

(√)2、根据楞次定律，电感线圈中产生的自感电动势总是阻碍电流的变化，因此电感线圈中自感电动势的方向总是与电流的方向相反。

(×)3、纯电容电路中无功率的计算式为。

(×)4、在串联电路中，当时，电路呈容性，即电流超前于总电压。

(×)5、任何一个二端网络，都可以用一个电压源模型（理想电压源和内阻串联）来代替。

（×）6、含有两个电源的线性电路中的某一支路电流，等于两电源分别单独作用时，在该支路产生的电流之和。

（×）7、三相负载作星形联结时，一定要有中性线。

(×)8、三相不对称电流的矢量和一般不为零，所以中性线有电流流过，不能取消。

(√)9、三相电力变压器对外一定有三个接线柱。

（×）10、通常规定电压互感器二次绕组的额定电压设计成标准220 V 。

（×）三、选择题1、三相异步电动机定子空间磁场的旋转方向是由三相电源的(B) 决定的。

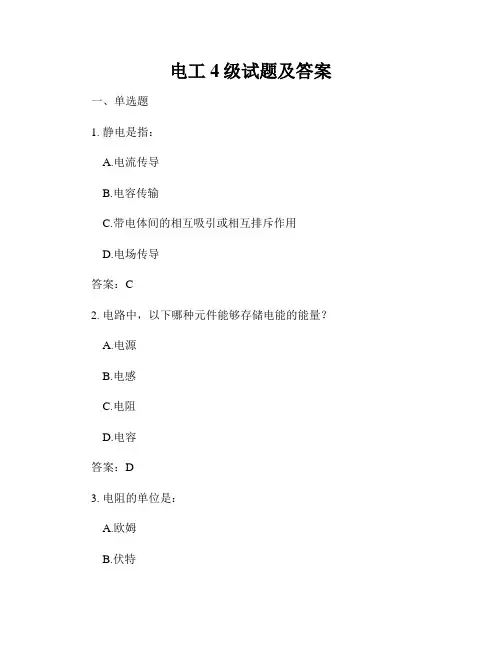

电工4级试题及答案一、单选题1. 静电是指：A.电流传导B.电容传输C.带电体间的相互吸引或相互排斥作用D.电场传导答案：C2. 电路中，以下哪种元件能够存储电能的能量？A.电源B.电感C.电阻D.电容答案：D3. 电阻的单位是：A.欧姆B.伏特D.瓦特答案：A4. 在直流电路中，电路两端电压为12V，电流为3A，计算电路的总电阻是：A.4欧姆B.9欧姆C.16欧姆D.36欧姆答案：A5. 光敏电阻是一种：A.非线性元件B.功率元件C.半导体元件D.稳压元件答案：C二、多选题1. 下列哪些元件是主动元件？B.电位器C.发光二极管D.二极管答案：C, D2. 阻值为0的导体称为：A.电感B.电阻C.电容D.导线答案：D3. 以下哪种因素会影响磁感应强度？A.线圈匝数B.电流大小C.线圈转动角速度D.磁铁材料答案：A, B, D4. 交流电的频率单位是：A.赫兹B.安培C.瓦特D.欧姆答案：A5. 在电路中，以下哪种材料能够阻止电流的流动？A.铁B.铜C.树脂D.银答案：C三、判断题1. 电流的方向是电子的流动方向。

正确 / 错误答案：错误2. 导体的电阻随温度的升高而减小。

正确 / 错误答案：错误3. 直流电是电流方向和大小都保持不变的电流。

正确 / 错误答案：正确四、计算题1. 在直流电路中，若电压为10V，电阻为5欧姆，求电路中的电流强度。

答案：I=V/R = 10V / 5Ω = 2A2. 在交流电路中，若电压为220V，频率为50赫兹，求一个周期内的时间。

答案：T = 1/f = 1/50 = 0.02秒五、论述题1. 请简要描述交流电和直流电的特点以及在生活中的应用。

答案：交流电是电流方向和大小都随时间变化的电流，其特点是能够远距离传输且损耗小，广泛应用于电网输送和住宅、工业用电。

直流电是电流方向和大小保持不变的电流，其特点是稳定性好，适用于电子设备和电池供电等领域。

六、总结本文主要介绍了电工4级试题及答案。

电工电子技术考试试题（电工电子技术一至四章）一、选择题（本大题共50小题，每小题2分，共100分）1、下列不属于电路状态的是（）A、闭路B、短路C、回路D、开路2、电路中的用电设备在超过额定电流时运行的状态叫（）A、满载B、空载C、过载D、轻载3、当电路参考点改变后，能够改变的物理量是（）A、电流B、电压C、电位D、电阻4、下列说法错误的是（）A．电流方向是正电荷定向移动方向B．电路中参考点的电位规定为0VC．电源的输出电压即为它的电动势D．电阻对电流有阻碍作用5、一根粗细均匀的导线，当其两端的电压是8V时，通过的电流是1A，若将该导线均匀地拉长为原来的2倍，要保持电流为1A，则导体两端的电压是（）A、8VB、16VC、32VD、2V6、电源的电动势为1.5V，内阻为0.5Ω，若外接负载电阻为37Ω，电路电流和电源端电压为（）A．40mA，1.48V B．40mA，0.02V C．4mA，1.5V D．4mA，0V7、某四色环电阻，两端加3V电压时通过的电流为0.01A，则其前三条色环的颜色顺序为（）A．橙黑黑B．棕黑黑C．橙黑棕D．棕黑棕8、两段材料相同的导体A、B，横截面积之比3∶2，长度之比4∶1，将导体分别接到12V 的电源上，则通过导体A、B的电流之比为（）A.4∶3B.8∶3C.3∶8D.3∶49、三只均为“110V、40W”的白炽灯A、B、C作如图1-1所示连接，电压U=220V，闭合开关S，电路将（）A、A、B 灯亮度不变B、A灯变暗、B灯变亮C、A灯被烧毁D、A灯变亮、B灯变暗图1-1 图1-210、如图1-2所示，高内阻电压表的读数分别为8V、12V，R2=R4则Uab = ( )A、4VB、20VC、16VD、12V11、如图1-3所示，a、b两端的等效电阻为（）A、3.5ΩB、5ΩC、7ΩD、10Ω图1-3 图1-4 图1-512、如图1-4所示电路中，a点的电位Va是（）A、2VB、1VC、-1VD、-2V13、如图1-5所示电路，节点和回路数分别是（）A 、3，3B 、3，5C 、4，5D 、4，714、某一复杂电路有a 条支路，b 个网孔，利用支路电流法解题，须列（ ）个独立节点电流方程A.aB.b-1C.bD.a-b15、给一电容充电，电压从2V 充到4V ，则（ ）A 、电容量增加一倍B 、电容量减小一半C 、电荷量增加一倍D 、电荷量减小一半16、一只电容器容量标示为“104”，它的电容量为（ ）A.10×104uFB.10×104pFC.104pFD.104uF17、用万用表的R ×1K 挡检测容量为1000uF 的电容器，若指针偏转后回不到起始位置，停在刻度盘的中间位置，说明（ ）A 、电容器漏电B 、电容器内部短路C 、电容器质量良好D 、电容器断路18、左手定则可以判断通电导体在磁场中（ ）A 、受力大小B 、受力方向C 、运动方向D 、运动速度19、下列物理量与单位对应错误的是（ ）A ．磁导率H/mB ．磁通量 WbC ．磁感应强度TD ．磁场强度 H20、当穿过线圈的磁通发生变化时，线圈两端感应电动势的大小与之成正比的是（ ）A 、磁通B 、磁通变化率C 、磁感应强度D 、磁通变化量21、判断感应电流产生的磁场方向应采用（ ）A.左手定则B.安培定则C.右手定则D.欧姆定律22、感应电流的磁场总是（ ）A 、和原磁场的方向相反B 、和原磁场的方向相同C 、阻碍原磁场的变化D 、由线圈的绕行方向决定23、关于描述正弦量u=380Sin(100πt - 2π)V 说法正确的是（ ） A 、交流电的周期为0.2s B 、交流电的有效值为220VC 、交流电的初相位为2π D 、1s 内交流电压有100次到达最大值 24、正弦量的三要素是（ ）A 、频率、最大值、初相位B 、频率、平均值、相位C 、周期、有效值、平均值D 、周期、频率、时间常数25、已知i 1=102sin （314t+6π）A ，i 2=202sin （100t+6π）A ，则两电流具有相同的（）A.有效值B.角频率C.初相位D.周期26、下面关于纯电容电路说法正确的是（ ）A 、电流滞后电压900B 、在一个周期内消耗的有功功率为零C 、容抗与频率成正比D 、最大值、有效值、瞬时值均符合欧姆定律27、交流电路的无功功率，表示储能元件与电源之间能量交换的（ ）A 、有效值B 、最大值C 、平均值D 、瞬时值28、具有“通直流、阻交流，通低频、阻高频”特性的元器件是（ ）A ．电阻器B ．电感器C ．电容器D ．二极管29、在纯电容电路中，关于电压与电流的相位关系，说法正确的是（ ）A.电压与电流同相B.电流滞后电压900C.电流超前电压900D.电压与电流反相30、在日光灯电路两端并联适当的电容，则电路中（ ）A 、总电流增大B 、总电流减小C 、总电流不变D 、功率因数减小31、下列单相正弦交流电路中电流与电压同相的是（ ）A ．纯电阻电路B ．纯电容电路C ．纯电感电路D ．电阻串电感电路32、某电路两端的电压为u=2002sin（ωt-300）V，通过的电流为i=52sin（ωt+300）A，则该电路有功功率为（）A．500Var B．866W C．500W D．866Var33、电路的电压u=2202sin（314t+300）V，电流i=52sin（314t+600）A，该电路为（）A．感性电路B．容性电路C．谐振电路D．阻性电路34、在线电压是380V的三相四线制供电线路中，任意相线与中性线的电压为（）A．线电压，有效值为380V B．相电压，有效值为220VC．线电压，最大值为380V D．相电压，有效值为380V35、关于三相对称电动势说法正确的是（）A.相量和为1200B.角频率为50HzC.相位互差600D.最大值均相等36、某小区照明电路为三相四线制，有一天晚间突然发现有的电灯变暗，有的电灯变亮，出现这种现象的原因是（）A、电源电压突然降低B、有一相线短路C、不对称负载的中性线断开D、有一相线断路37、三相负载的额定电压为220V，380V电源供电，工作时负载电路的连接应为（）A．星形联接B．三角形联接C．串联后接相电压D．串联后接线电压38、三相对称负载在线电压是380V的三相电源上作三角形联接，则（）A．每相负载两端电压为220V B．相电流为线电流的3倍C．每相有功功率相同D．总的有功功率为单相有功功率的3倍39、三相对称负载作星形联结，电源线电压380V，负载阻抗22Ω，则相电压和相电流分别为（）A.220V，17.3AB.220V，10AC.380V，17.3AD.380V，10A40、60W白炽灯和60W节能灯相比较，下列说法不正确的是（）A、功率相同B、消耗的电能相同C、节能灯比白炽灯亮D、两者亮度相同41、如图1-6所示，在白炽灯接线示意图中，正确的接线是（）图1-642、DZ5-20型低压断路器中，能提供过载保护的元件是（）A、热脱扣器B、电磁脱扣器C、欠压脱扣器D、失压脱扣器43、关于低压电器，下列说法正确的是（）A、熔断器使用时，熔体的额定电流可大于熔管的额定电流B、交流接触器在失电后衔铁是靠自身重力复位的C、热继电器即可作过载保护又可作短路保护D、热继电器是利用双金属片受热弯曲而推动触点动作的一种保护电器44、复合按钮是一种常用的主令电器，按下按钮时动作特点是（）A．动断触点先断，动合触点再合B．动合触点先合，动断触点再断C．动断触点、动合触点一齐动作D．动作具有随机性45、某三相电动机的额定电流为12A，现用按钮、接触器控制，其主电路的熔断器应选（）A．RL1-60/15 B．RL1-60/30 C．RL1-60/40 D．RL1-60/6046、热继电器的辅助触点应（ ）A ．串联在控制电路中B ．并联在主电路C ．并联在控制电路中D ．串联在主电路中47、通常当变压器的输入电压增大时，其主磁通将（ ）A ．增大B ．不变C ．减小D ．先增大后减小48、能使变压器输入功率减小的方法是（ ）A.只减小负载电阻B.只减小原边匝数C.只增大负载电阻D.只增加副边匝数49、关于变压器，说法正确的是（ ）A.一次绕组接负载B.一次绕组的匝数过多会烧坏变压器C.K ＜1时为升压变压器D.一次绕组和二次绕组匝数不能相等50、有一单相变压器，二次绕组接8Ω的负载电阻，折算到一次绕组的等效电阻为800Ω。

全国高等教育自学考试《电工电子技术基础》试题课程代码：04108一、单项选择题(本大题共15d ＼题，每小题2分，共30分)1．对于b 条支路、n 个节点的电路，应用KCL 定律可以列写出独立节点电流方程的个数为（ B ）个。

A ．nB ．1-nC ．1-bD ．)1(--n b2．对称三相负载作星形联结时，已知相电压V U B30110.-∠=，则线电压AB U .为（ A ） A ．V 1203110∠ B ．V 03110∠ C ．V 903110∠ D ．V 603110-∠3．时间继电器的文字符号为（ C ）A ．SB B ．KRC ．KTD ． ST4．如题4图所示电路中的电流i 为（ A ）A ．0AB ．1AC ．2AD ．-4A5．在交流铁心线圈中电压U 的有效值为（ D ）A ．m fN Φ11B ．m fN Φ22.2C ．m fN Φ33.3D ． m fN Φ44.46．正弦振荡电路的起振幅度条件为（ D ）A ．1=AFB ．1≥F AC ．1=F AD ． 1>F A 7．如题7图所示二端网络Ⅳ的功率为（ A ）A ．发出功率45VB ．吸收功率45VC ．发出功率5VD ．吸收功率5V8．PLC 指令系统中数据处理指令MOV 为（ B ）A ．比较指令B ．数据传送指令C ．译码指令D ．通道(字)移位指令9．视在功率S 、用功功率P 、无功功率Q 之间满足关系（ C ）A ．22Q S P +=B ．22S P Q +=C ．22Q P S +=D ．PQ S =10．为使电压表测量结果更准确，要求电压表的内阻要（ C ）A ．远远小于负载电阻B ．小于或等于负载电阻C 。

远远大于负载电阻D ．大于或等于负载电阻11．我国交流电源频率为（ B ）A ．25HzB ．50HzC ．75HzD ． 100Hz12．调换三相异步电动机定子绕组任意两相的电源线，则（ B ）A ．可改变三相绕组的联结方式B ．可改变电动机旋转方向C ．可改变感应电流大小D ．没有任何影响13．T 触发器的特征方程为（ D ）A ．n n Q T T Q +=+1B ．T Q n =+1C ．n n n Q T TQ Q +=+1D ． n n n Q T Q T Q +=+114．若要求稳定放大器的输出电压，提高输入电阻，降低输出电阻，则需引入（ B ）A ．电压并联负反馈B ．电压串联负反馈C ．电流并联负反馈D ．电流串联负反馈15．若逻辑函数CD AB F +=的输出是逻辑“1”，则（ A ）A ．全部输入为“0”B ． A 、B 同时为“1”C ．全部输入为“1”D ． C 、D 同时为“1”二、填空题(本大题共10小题，每小题2分，共20分)16．交流电的三要素为 角频率 、最大值和初相角。

电工电子技术基础第四次月考试题第Ⅰ卷一、选择题(1.5′×40=60′)1.如图所示电路中各电量的参考方向均与真实方向一致，则该电路对应的正确表达式为：A． I=（U+US）/R B. I=（US -U）/RC. I=（U- US）/RD. I= US/R2.某灯泡上标有“220V、100W”字样，则220V是指（）。

A.最大值B.瞬时值C.有效值D.平均值3.额定电压均为220V的40W、60W和100W三只灯泡串联接在220V的电源上,它们的发热量由大到小排列为（）。

A.100W、60W和40W；B.40W、60W和100W；C.100W、40W和60W；D.60W、100W和40W4.下面哪一种说法是正确的（）A．电流的实际方向规定是从高电位指向低电位。

B．电流的实际方向规定是正电荷移动的方向。

C．电流得实际方向规定是负电荷移动的方向。

D. 电流得实际方向有时是正电荷移动的方向，有时是负电荷移动的方向。

5.a点电位5V，b点电位－3V，那么Uba=______V。

A.2VB. 8VC.－8VD.－2V6.某长度的１平方毫米铜线的电阻为３．４欧，若同长度的４平方毫米铜线，其电阻值为（）A.６.８欧B.５.１欧C.１.７欧D.０.８５欧7.６欧与３欧的两个电阻并联，它的等效电阻值应为（）。

A.３欧B.２欧C.０.５欧D.９欧8.将2 欧与3欧的两个电阻串联后，接在电压为10伏的电源上，2欧电阻上消耗的功率为（）。

A.4瓦B.6瓦C.8瓦D.10瓦9.三个阻值相同的电阻Ｒ，两个并联后与另一个串联，其总电阻等于（）。

A.ＲB.（1／3）ＲC.（1／2）ＲD.1.5Ｒ10.用额定电压为220伏的两只灯泡串联，一只为100瓦，另一只为40瓦，串联后加380伏电压，则（）。

A.100瓦灯泡烧坏B.100瓦、40瓦灯泡都烧坏C.两只灯泡全不烧坏D.40瓦灯泡烧坏11.电路闭合时电源的端电压( )电源电动势减去电源的内阻压降。

电工电子技术基础试题和答案一、填空题：（30分）1．一段导线的电阻为R ，如果将它从中间对折合并为一段新导线，则其阻值为___________。

2．一个“220V/100W ”的灯泡正常发光20小时消耗的电能为 度电。

3．有2个电阻，分别标有“100Ω/4W ”和“90Ω/10W ”，当它们串联时，允许加的最大电压是 V ，并联时电源供给的最大电流是 A 。

4．产生电磁感应的条件是 。

5．由于一个线圈的电流变化而在另一个线圈中产生 的现象称为 。

6．有2个电容器，C 1=3μF ，C 2=6μF ，串联后接到120V 的交流电压上，电容器C 1两端的电压为 V ，电容器C 2两端的电压为 V 。

7．在RL 串联交流电路中，用电压表测电压，当R 两端读数为3V ，L 两端读数为4V 时，则电路总电压是 V 。

8．在RLC 串联正弦交流电路中，已知X L =X C =50Ω，R =10Ω，总电压为220V ，则电阻两端的电压为 V ，电容两端的电压为 V 。

9．如果对称三相交流电路的U 相电压)30314sin(2220 +=t u U V ,那么其余两相电压分别为：V u = V ，W u = V 。

10． 三相负载接到380V 的三相电源上，若各相负载的额定电压等于380V ，负载应作 连接，若各相负载的额定电压等于220V ，负载应作 连接。

11．PN 结具有 特性，即加正向电压时，PN 结 ；加反向电压时，PN 结 。

12．晶体三极管实现电流放大作用的偏置条件是 ，电流分配关系是 。

13．在负反馈放大电路中，串联负反馈使放大器的输入电阻 ，并联负反馈使放大器的输入电阻 。

14．对于一个放大电路来说，一般希望其输入电阻 些，以减轻信号源的负担，输出电阻 些，以增大带负载的能力。

15．所谓稳压电路，就是当 时，能使输出电压稳压的电路。

16．T 触发器的逻辑功能是：T = 时，每来一个时钟脉冲触发器状态翻转一次，为计数状态；T = 时，保持原态不计数。

电工电子知识试题及答案导言：电工电子知识试题是电工行业从业人员考核专业知识和技能水平的重要工具。

本文将为您提供一系列电工电子知识试题，并附上详细答案，帮助您了解电工电子领域的相关内容。

一、基础知识题1. 电压、电流和电阻分别是什么物理量？它们的单位是什么？答案：电压是指电场力对电荷的作用力，单位是伏特（V）；电流是指单位时间内通过导体截面的电荷量，单位是安培（A）；电阻是指电流在导体中传输时遇到的阻碍，单位是欧姆（Ω）。

2. 什么是欧姆定律？请写出欧姆定律的表达式。

答案：欧姆定律是指在恒定温度下，电流通过一个导体的大小与导体两端的电压成正比，与导体本身的电阻成反比的关系。

欧姆定律的表达式为V = I * R，其中V表示电压，I表示电流，R表示电阻。

3. 什么是直流电和交流电？它们有何区别？答案：直流电是指电流方向始终保持不变的电流，例如电池产生的电流；交流电是指电流方向随时间周期性改变的电流，例如家庭用电。

直流电的特点是电流方向恒定，电压稳定；交流电的特点是电流方向周期性变化，电压大小随时间变化。

二、安全知识题1. 电工在进行高空作业时，应注意哪些安全事项？答案：电工在进行高空作业时应注意以下安全事项：- 穿戴合适的防护装备，包括安全帽、安全带、防滑鞋等；- 使用合适的爬梯或脚手架，确保工作平稳；- 检查工作地点是否有明显安全隐患，如坠落物等；- 使用可靠的绝缘工具进行操作，防止触电事故发生；- 注意周围环境的安全，避免电线、电缆等危险物品的触碰。

2. 什么是电气火灾？如何预防电气火灾的发生？答案：电气火灾是由于电气设备、线路故障等原因引发的火灾。

预防电气火灾的措施包括：- 定期检查和维护电气设备，确保其正常运行；- 使用符合安全标准的电气设备和材料；- 做好电线敷设，避免电线短路、过载等情况发生；- 严禁乱拉乱接电线，避免电线老化、漏电等问题；- 注意电气设备周围的通风和散热，避免过热引发火灾。

电子电工基础知识试题及答案第一部分：选择题1.电子电工学是研究什么的学科？A. 电子设备B. 电器设备C. 电传输D. 电子流动答案：A. 电子设备2.什么是电流？A. 电荷在电路中的流动B. 电荷储存的能量C. 电荷的传导能力D. 电荷的导电性答案：A. 电荷在电路中的流动3.以下哪个元件常用来控制电流？A. 电感器B. 电阻器C. 电容器D. 晶体管答案：D. 晶体管4.什么是电阻？A. 电阻是电流流过电路时产生的热量B. 电阻是电流的方向C. 电阻是电流的强度D. 电阻是电流受到的阻碍或阻力答案：D. 电阻是电流受到的阻碍或阻力5.以下哪个元件可以存储电荷？A. 电感器B. 电容器C. 变压器D. 电源答案：B. 电容器6.什么是电压？A. 电流流动的速度C. 电流流动的强度D. 电荷流动的压力答案：D. 电荷流动的压力7.下面哪个元件可以将交流电转换为直流电？A. 电感器B. 电容器C. 变压器D. 整流器答案：D. 整流器8.以下哪个符号表示用于放大电流和电压的元件？A. RB. LC. CD. Q答案：D. Q9.什么是电路？A. 电流流动的轨迹C. 电阻流动的方向D. 电器设备之间的连接答案：D. 电器设备之间的连接10.什么是电源？A. 产生电流的设备B. 控制电流的设备C. 调节电流的设备D. 检测电流的设备答案：A. 产生电流的设备第二部分：填空题1.电流的单位是_______。

答案：安培（A）2.电阻的单位是_______。

答案：欧姆（Ω）3.电压的单位是_______。

答案：伏特（V）4.导体是指电流能够_______的物质。

答案：顺利通过5.绝缘体是指电流不能_______的物质。

答案：顺利通过第三部分：解答题1.简述电子电工学的主要研究内容。

答案：电子电工学是研究电子设备和电路的学科。

其主要内容包括电流、电阻、电压等基本理论，以及电路的设计、分析和应用等。

2.解释什么是欧姆定律。

Z1 Z2 D. 1 1 1
Z Z1 Z2 四、计算题
1. 如图所示电路中，已知对称三相电源的线电压为 380V，负载 Z1=4+j3Ω， Z2=-j9Ω，求电流表 A1 和 A2 的读数及三相负载所吸收的总功率。
[解] 所示的电路为三相交流电 Y 型和△型连接对称负载电路，A1 电流表的读数
弦电流 i 6sin(t 30 ) A 的最大值相量式（极坐标式）（ ）。
2. 三相交流电路中采用三角形联接时，线电压与相电压关系式为（ ）。 3. 三相交流电路中采用星形联接时，线电流与相电流关系式为（ ）。 三、选择题 1. 三相电源星形联接时，线电压与相电压之间的关系是（ ）。 A. UL= 3 UP
因 Z2 为纯电容电路，不消耗三相交流电路的功率，图 2.41 所示的电路只有
Z1 负载有消耗三相交流电路的功率，根据计算三相交流电路的关系式可得
P 3I 2 R 3[ U ]2 R 3 ( 220)2 4 23.232KW
| Z1 |
5
3
B. UP = 3 UL
C. UL= 2 UP D. UP= 2 UL 2. 三相电源星形联接时，线电流与相电流间的关系是（ ）。 A. IL =IP
B. IP = 3 IL
C. IL= 2 IP D. IP= 2IL 3. 三相电源三角形联接时，线电流与相电流之间的关系是（ ）。
1
A. IL = 3 IP B. IP = 3 IL C. IL= 2 IP D. IP= 2 IL 4. 三相电源三角形联接时，线电压与相电压之间的关系是（ ）。 A. UL =UP B. UP = 3 UL C. UL= 2 UP D. UP= 2 UL 5. 图示为三相负载的（ ）形连接。

机械、机电专业类电子电工技术基础与技能考试题（多项选择题四）1 . 下列不属于本征半导体的是；A. 纯净半导体；B. P型半导体；C. 杂质半导体；D. N型半导体；答案：B、C、D2 . 关于二极管正确的说法是；A.检波二极管：电流小，结电容小，主要用在在小信号、高频率的电路中；B.发光二极管：和普通二极管类似，也具有单向导电性，发光响应速度可快到几十纳秒，颜色和外形种类很多；C.稳压二极管：属于硅管，在反向击穿区具有极陡的击穿曲线，在很大的电流变化范围内，只有极小的电压变化；D.硅整流二极管：电源电路上做整流元件，还可以灵活的构成限幅、钳位、抑制反向电动势等；答案：A、B、C、D3 . 图示控制电路中，操作后的状况是；A.电动机长动；B.电动机点动；C.电动机不能停止；D.电动机不能启动；答案：A、C4 . 在三相对称负载星形联接的三相电路中，错误的说法是；A.相电压为线电压的倍，线电压超前与之对应的相电压；B.线电压为相电压的倍，线电压超前与之对应的相电压；C.线电压为相电压的倍，线电压滞后与之对应的相电压；D.相电压为线电压的倍，线电压滞后与之对应的相电压；答案：A、C、D5 . 用电器通过的电流时间越长，则该用电器的；A.功率越大；B.耗用的电能越多；C.两端积累的电荷越多；D.所作的电功越多；答案：B、D6 . 关于中性线正确的说法是；A.作用是使不对称负载得到对称相电流；B.作用是使不对称负载得到对称相电压；C.中性线上不能装开关；D.中性线上能装熔断器；答案：B、C7 . 电路板焊接完成，通电调试前应检查；A.是否有断路现象；B.是否有错焊现象；C.是否有漏装现象；D.是否有短路现象；答案：A、B、C、D8 . 下列电器中，低压控制电器有；A.接触器；B.继电器；C.主令电器；D.断路器；答案：A、B、C9 . 在复杂电路中，正确的说法是；A.电路中有n个节点，可列出n-1个独立的节点电流方程；B.电流可以从电源的正极流出，也可以从电源的负极流出；C.流进某一封闭面的电流一定等于流出该封闭面的电流；D.电路中的电源都是发出功率的；答案：A、B、C10 . 重复接地的作用为；A.降低漏电设备对地电压；B.减轻了零干线断线的危险；C.起到纠偏的作用；D.改善了架空线路的防雷性能；答案：A、B、C、D11 . 一段长为L、横截面积为S的均匀导体，其阻值与；A. L成正比；B. S成正比；C. 温度无关；D. 材质有关；答案：A、B、D12 . 交流接触器线圈过热甚至烧毁的原因为；A.衔铁卡死；B.衔铁吸合不严；C.电压太高；D.电压太低；答案：A、B、C、D13 . 发生电气火灾，在不能确定电源是否被切断的情况下，可用于扑火的材料为；A.干粉；B.二氧化碳；C.水；D.沙土；答案：A、B、D14 . 漏电断路器是一种高灵敏的控制电器，它与空气开关组装在一起，具有；A.短路保护功；B.过载保护功能；C.漏电保护功能；D.欠压保护功能；答案：A、B、C、D15 . 关于数字信号的特点，正确的说法有；A.抗干扰能力强、无噪声积累；B.便于加密处理；C.便于存储；D.占用信道频带较宽；答案：A、B、C、D16 . 依据（）检查安装结束的三相异步电动机连续运行控制电路。

一、填空题1．对称三相电源（正序），设V相的相电压V=220V，则U相电压U = ， W相电压W= 。

2.三相电源绕组的连接方式有_________和_________两种，而常用的是_________连接。

3.三相四线制供电系统中，电源线电压在数值上等于相电压的__________倍；相位上，电源线电压__________于相应的相电压__________。

4.三相对称负载三角形连接时，线电流有效值上等于相电流有效值的______倍。

在相位上，线电流比相对应的相电流__________。

5.三相对称负载的定义是：__________相等、__________相等、__________相同。

6.三相不对称负载作星形连接时，中线的作用是使三相负载成为三个_________________电路，保证各相负载都承受对称的电源____________。

8.已知三相电源的线电压为380V，而三相负载的额定相电压为220V，则此负载应作________形连接，若三相负载的额定相电压为380V，则此负载应作________形连接。

10.三相电动机绕组可以连成__________或__________；由单相照明负载构成的三相不对称负载，一般都连成__________。

11.某三相异步电动机，定子每相绕组的等效电阻为8Ω，等效感抗为6Ω,现将此电动机连成三角形接于线电压为380V的三相电源上。

则每相绕组的相电压为__________V，相电流为__________A，线电流为__________A。

12.某三相异步电动机，每相绕组的等效电阻R＝8Ω，等效感抗XL＝6Ω，现将此电动机连成星形接于线电压380V的三相电源上，则每相绕组承受的相电压为__________V，相电流为__________A，线电流为__________A。

16.三相对称负载连成三角形接于线电压为380V的三相电源上，若UV相负载处因故发生断路，则VW相负载的电压为________V，WU相负载的电压为________V。

电工电子基础试题及答案1. 选择题1.1 以下关于电压的说法，正确的是：A. 电压是电流在电路中的流动方向B. 电压是电荷的流动速度C. 电压是电流通过导体的压力和推动力D. 电压是电流的阻力答案：C1.2 在直流电路中，电阻R1、R2以及电流表都按照图中连接，用万用表测量两点间电压时发现为0V，下列说法正确的是：A. 电流表接反B. 电阻R1损坏C. 电阻R2损坏D. 电源损坏答案：A1.3 对于串联电阻的情况，下列说法中正确的是：A. 串联电阻的总电流等于各个电阻的电流之和B. 串联电阻的总电流等于各个电阻的并联电流C. 串联电阻的总电阻等于各个电阻的电阻之和D. 串联电阻的总电阻等于各个电阻的平均电阻答案：C2. 填空题2.1 电容器的电容量单位是________。

答案：法拉（F）2.2 以下元器件中属于负载元件的是________。

答案：电灯2.3 钳形特性属于________元器件。

答案：双极型三极管3. 简答题3.1 请简要解释什么是电流？答：电流指的是单位时间内电荷通过导体的量，用单位安培（A）表示。

电流的大小和导体截面积、电荷的流动速度以及导体内部的电阻都有关系。

3.2 并联电路和串联电路有什么区别？请举例说明。

答：并联电路是指多个电路元件的端点相连，使电流分别通过各自的通路。

串联电路是指多个电路元件依次连接，电流只能在同一条通路中流动。

例如，对于两个电阻R1和R2，当它们串联连接时，总电阻为两者之和，电流只能依次通过两个电阻；而当它们并联连接时，总电阻可以通过公式1/R总 = 1/R1 + 1/R2 计算，电流分别通过R1和R2。

4. 综合题4.1 根据以下电路图，计算总电压和总电流的大小。

R1 = 10Ω─────── ──────│ ││ │──┴── V1 ── R2 ── ┴───│ ││ │────┴── GND ───────其中，电压源V1的电压为12V，电阻R2的阻值为20Ω。

第4章半导体器件习题解答习题4.1计算题4.1图所示电路的电位U Y 。

（1）U A =U B =0时。

（2）U A =E ，U B =0时。

（3）U A =U B =E 时。

解：此题所考查的是电位的概念以及二极管应用的有关知识。

假设图中二极管为理想二极管，可以看出A 、B 两点电位的相对高低影响了D A 和D B 两个二极管的导通与关断。

当A 、B 两点的电位同时为0时，D A 和D B 两个二极管的阳极和阴极（U Y ）两端电位同时为0，因此均不能导通；当U A ＝E ，U B ＝0时，D A 的阳极电位为E ，阴极电位为0（接地），根据二极管的导通条件，D A 此时承受正压而导通，一旦D A 导通，则U Y ＞0，从而使D B 承受反压（U B ＝0）而截止；当U A ＝U B ＝E 时，即D A 和D B 的阳极电位为大小相同的高电位，所以两管同时导通，两个1k Ω的电阻为并联关系。

本题解答如下：（1）由于U A ＝U B ＝0，D A 和D B 均处于截止状态，所以U Y ＝0；（2）由U A ＝E ，U B ＝0可知，D A 导通，D B 截止，所以U Y ＝Ω+Ω⋅Ωk k E k 919＝109E ；（3）由于U A ＝U B ＝E ，D A 和D B 同时导通，因此U Y ＝Ω+Ω×⋅Ω×k k E k 19292＝1918E 。

4.2在题4.2图所示电路中，设VD 为理想二极管，已知输入电压u I 的波形。

试画出输出电压u O 的波形图。

题4.1图题4.2图解：此题的考查点为二极管的伏安特性以及电路的基本知识。

首先从（b）图可以看出，当二极管D 导通时，电阻为零，所以u o ＝u i ；当D 截止时，电第4章半导体器件习题解答阻为无穷大，相当于断路，因此u o ＝5V，即是说，只要判断出D导通与否，就可以判断出输出电压的波形。

要判断D 是否导通，可以以接地为参考点（电位零点），判断出D 两端电位的高低，从而得知是否导通。
