第五章复杂组织及其织物

第四章联合组织1.条格组织（1）构成：两种或两种以上的组织并列配置（左右、上下)或成格型间跳或纵横条联合。

条格组织外观效应形成原理：由于组织不同,织物表面对光线的反射不同，从而使织物表面呈现清晰的条格效应。

因此,为使效应明显，关键在于两种组织配置得当。

（2）条格组织分类：条纹组织（纵条纹和横条纹）、格组织（方格组织和格子组织）（3）设计要点①基础组织选择恰当（经面—纬面、平纹—斜纹、缎纹并列等)②两条纹的分界处界限分明:分界处两经纱经纬组织点配置一般采用“底片翻转法”在两条纹间添加一根另一组织或另一颜色的纱线，但不可因此而增加综页数。

如：2/2 与5/2经缎并列,加一根2/2经重平组织的纱线③各条子经纱的织缩率尽量接近交错次数和纱线粗细不能相差太大，否则会给织造造成困难(这时需采用双轴制织)。

为了省去采用两轴的麻烦,一般有下列办法:1、调整经纱密度（即组织紧的穿入数小，组织松的穿入数大) 如平纹 + 缎纹 2入 4入 2、变化织前准备工序中经纱张力（即组织松的张力大组织紧的张力小）2、方格组织（Square Weave）织物外观呈现方格效应，选用经面或纬面组织为基础组织,沿着经向和纬向间隔配置而获得格形,所表现方格大小可相等，也可不等.构成：利用经面和纬面两种组织沿经向和纬向成格形间跳配置而成特点：处于对角位置的两部分配置相同的组织设计要求: 经纱交织次数不宜相差太大；界限分明：相邻两格子交换处的组织点相反；组织连续：沿对角线排列的方格组织其起始点相同，保持组织连续，花纹清晰。

组织图绘作:填绘组织,采用底片翻转法，首先画出基础组织，然后分别以经向和纬向为轴进行翻转而成.组织起始点的选择？3、格子组织（check weave）构成：由纵条纹组织和横条纹组织联合组织安排:①地组织(即大面积出现的组织)——尽量选择简单组织，如平纹②纵条组织—-使用较多的是四枚经面破斜纹或六枚经面破斜纹、五枚经面缎纹③横条组织—-与纵条相对应的纬面组织设计要点①纵条盖横条,即纵条是连续的②纵、横交错的地方用重纬缎.因为在横条交错的地方纬密大于别处,故经浮长相应缩短，使纵条在外观上出现断痕，使用重纬缎后可使经浮长增加,接近于其他地方的浮长。

缎纹组织是原组织中最复杂的一种组织。

这种组织的特点在于相邻两根经纱或纬纱上的单独组织点相距较远，并且所有的单独组织点分布有规律且不连续。

这些单个组织点分布均匀，并为其两旁的另一系统纱线的浮长所遮盖，在织物表面都呈现经或纬的浮长线。

因此，布面平滑匀整，富有光泽，质地柔软。

缎纹有经面缎纹与纬面缎纹之分。

组织循环通常用枚来作单位。

如组织循环数为5，则称为5枚缎，织物表面显示经纱效应称为经面缎，而显示纬纱效应，则称为纬面缎。

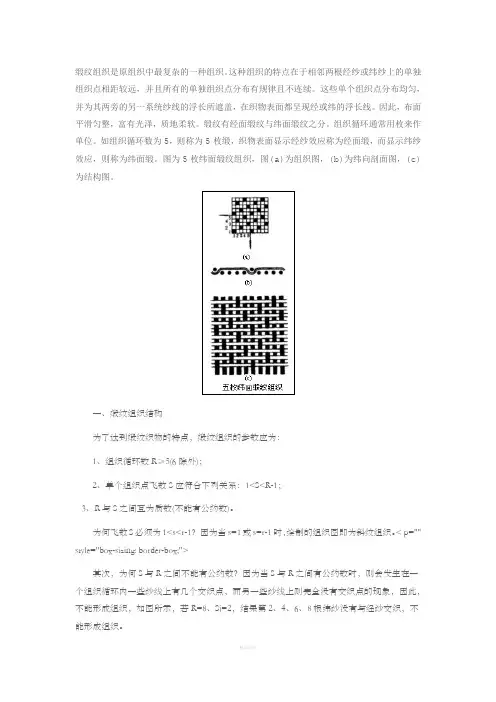

图为5枚纬面缎纹组织，图(a)为组织图，(b)为纬向剖面图，(c)为结构图。

一、缎纹组织结构为了达到缎纹织物的特点，缎纹组织的参数应为：1、组织循环数R≥5(6除外)；2、单个组织点飞数S应符合下列关系：1<S<R-1；3、R与S之间互为质数(不能有公约数)。

为何飞数S必须为1<s<r-1？因为当s=1或s=r-1时，绘制的组织图即为斜纹组织。

< p="" style="box-sizing: border-box;">其次，为何S与R之间不能有公约数？因为当S与R之间有公约数时，则会发生在一个组织循环内一些纱线上有几个交织点，而另一些纱线上则完全没有交织点的现象，因此，不能形成组织，如图所示，若R=8、Sj=2，结果第2、4、6、8根纬纱没有与经纱交织，不能形成组织。

再次，为什么缎纹组织循环R不能为6呢？原因为如果选1或5作飞数，则绘制出来的组织为斜纹组织；如果选2、3、4作飞数，则与6均有公约数，故缎纹组织循环不能为6。

缎纹组织也可以用分式来表示。

分子表示缎纹组织一个循环的完全纱线数R，分母表示组织点的飞数S。

例如，8枚3飞缎纹可写成8/3缎纹。

8枚5飞缎纹可写成8/5缎纹。

二、缎纹组织图的画法(一)飞数的确定为了正确地构作一个规则的缎纹组织，在确定了组织循环数R后，就要选择飞数S。

例如，要绘作一个8枚缎纹组织，即R=8，其飞数S的选择方法是将完全纱线数R分为两个数之和。
