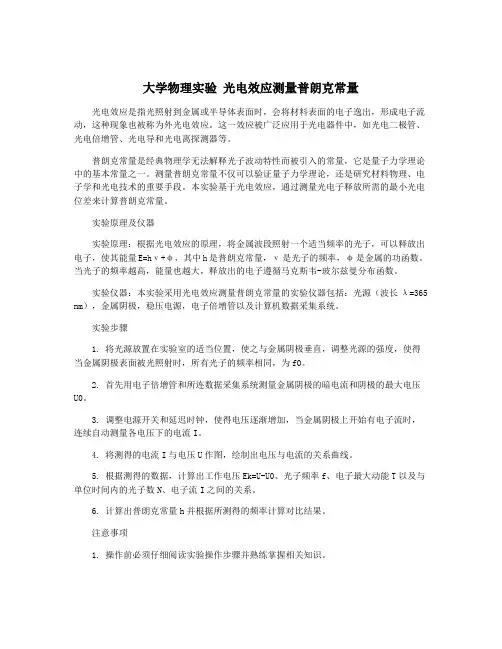

大学物理实验 光电效应测量普朗克常量

光电效应测量普朗克常量实验报告引言：光电效应是20世纪初物理学上的一大发现，这一现象被广泛应用于工业和科学研究中。

实验的目的是通过实验测量普朗克常量（h）。

普朗克常量是量子力学中最重要的常量之一，它是描述微观物理现象的基础。

实验原理：光电效应是指当金属表面受到光的照射时，金属表面上的自由电子可以被激发出来。

这种现象可以用经典物理学和量子力学来解释。

根据经典物理学，当光照射一个金属表面时，光子（光的波动粒子性质）会“撞击”金属表面上的电子，给它们提供一定的能量，如果这些电子获得的能量大于金属的解离能，那么它们就可以脱离金属表面成为自由电子。

而从量子力学的角度看，光子具有一定的能量和波长，对于金属来说，只有能量大于它的等效电离能才能将电子脱离金属表面，且脱离电子的动能与光子的能量差相等。

根据这两种解释，在光照射下，从金属表面脱离的电子数随着入射光的强度和频率而改变。

在实验中，可以通过改变光的频率来控制金属表面上脱离的电子数，进而测量普朗克常量。

另外，测量光电子的动能也是实验的重要指标之一。

实验器材：实验器材主要包括：汞灯、透镜、绿色滤波片（546 nm）和金属片。

在实验的过程中，我们需要依次将汞灯、透镜和绿色滤波片固定在一起，形成一个光源，将金属片放在光源前方，这样当光照射在金属片上时，就可以观察到光电子的逸出现象。

并使用一个数据采集器来测量电压和电流的变化，并通过计算来推导出普朗克常量。

实验步骤：1.首先将汞灯、透镜和绿色滤波片按照实验要求固定在一起，形成一个光源，在不同的电压下调整汞灯的强度，保证光线对金属片的照射强度在合适的范围内。

2.将金属片放置在光源前方，调整金属片的位置，使得光照射在金属片的表面上。

在不同的电压下，记录金属片释放出的光电子电流的变化情况。

3.保持光源的强度和金属片的位置不变，更换不同颜色的滤波片（即不同的波长），测量在不同波长下金属片释放出的光电子电流的变化情况。

4.通过分析实验数据，计算出光子的能量和波长，并推导出普朗克常量的数值。

用光电效应测量普朗克常量【实验目的】1、通过实验深刻理解爱因斯坦的光电效应理论，了解光电效应的基本规律；2、掌握用光电管进行光电效应研究的方法；3、学习对光电管伏安特性曲线的处理方法，并用以测定普朗克常数。

【实验仪器】光电效应测试仪、汞灯及电源、滤色片、光阑、光电管、测试仪【实验原理】1、存在截止频率v0 ：每一种金属都有一极限频率,当入射光的频率低于截止频率时，无论光的强度如何都没有光电子产生；（v0 红限频率）2、光电效应中产生光电子速度（初动能）与光强无关，而与入射光的频率成正比；3、瞬时效应：只要v>v0立即引起光电子发射(时间间隔小的可以忽略不计)4）当AKU大于或等于U0 后，I迅速增加然后趋于饱和。

饱和光电流强度Im 与入射光强P成正比。

然而对于这些实验事实，经典的波动理论无法给出圆满的解释爱因斯坦受普朗克量子假设的启发，提出了光量子假设，当光子照射金属时，金属中的电子全部吸收光子的能量hv，电子把光子能量的一部分变成它逸出金属表面所需的功W，另一部分转化为光电子的动能，即爱因斯坦光量子理论圆满地解释了光电效应的各条实验规律光强2 >光强1aU AKUI光强光强1S2IS1I光子能量: v：光子频率 h：普朗克常数光强： N:单位时间通过单位面积的光子个数当221mmveU时，光电子动能将变为零，eU代表光电子的最大初动能存在截止电压U0光电子的最大初动能等于它反抗电场力所做的功普朗克常数的测量：得截止电压U0与入射光频率v成直线关系：实验中可用不同频率的入射光照射，分别找到相应的遏止电压U0 ，就可作出U0～ v的实验直线，此直线的斜率就是k=h/e则普朗克常数：五、实验内容与步骤1、调整仪器(1)连接仪器；接好电源，打开电源开关，充分预热（不少于20分钟）。

(2)在测量电路连接完毕后，没有给测量信号时，旋转“调零”旋钮调零。

每换一次量程，必须重新调零。

(3)取下暗盒光窗口遮光罩，换上365.0nm滤光片，取下汞灯出光窗口的遮光罩，装好遮光筒，调节好暗盒与汞灯距离。

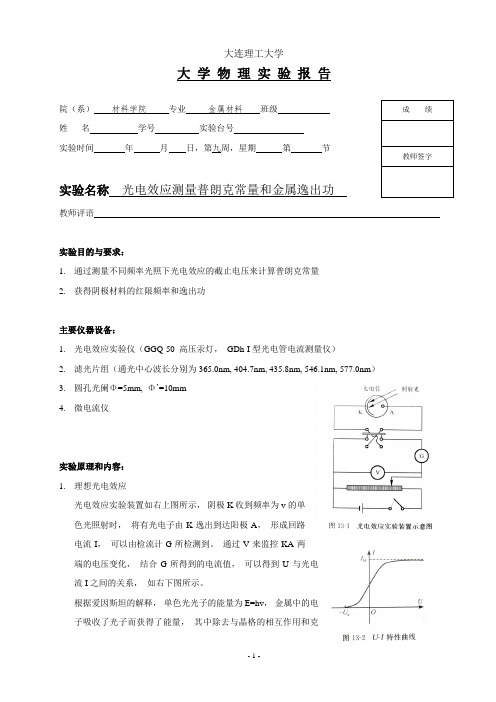

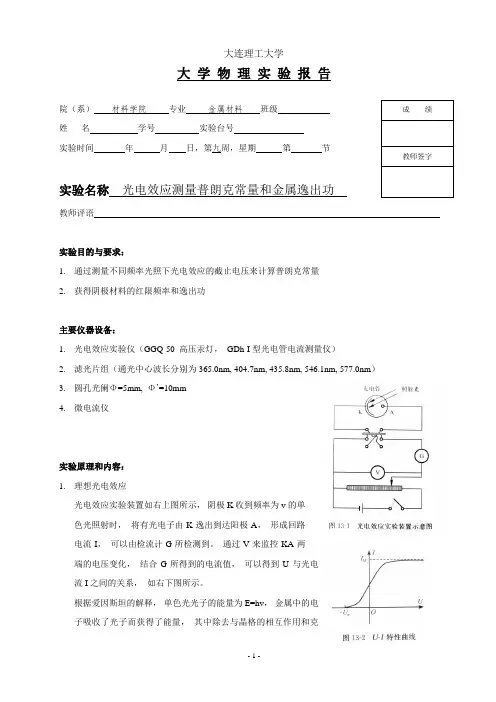

大连理工大学大学物理实验报告院（系）材料学院专业金属材料班级姓名学号实验台号实验时间年月日，第九周，星期第节实验名称光电效应测量普朗克常量和金属逸出功教师评语实验目的与要求：1.通过测量不同频率光照下光电效应的截止电压来计算普朗克常量2.获得阴极材料的红限频率和逸出功主要仪器设备：1.光电效应实验仪（GGQ-50 高压汞灯，GDh-I型光电管电流测量仪）2.滤光片组（通光中心波长分别为365.0nm, 404.7nm, 435.8nm, 546.1nm, 577.0nm）3.圆孔光阑Φ=5mm, Φ’=10mm4.微电流仪实验原理和内容：1.理想光电效应光电效应实验装置如右上图所示，阴极K收到频率为v的单色光照射时，将有光电子由K逸出到达阳极A，形成回路电流I，可以由检流计G所检测到。

通过V来监控KA两端的电压变化，结合G所得到的电流值，可以得到U与光电流I之间的关系，如右下图所示。

根据爱因斯坦的解释，单色光光子的能量为E=hv，金属中的电子吸收了光子而获得了能量，其中除去与晶格的相互作用和克成绩教师签字服金属表面的束缚（金属的逸出功A ）外， 剩余的便是逸出光电子的动能， 显然仅仅损失了逸出功的光电子具有最大动能：A hv mv M -=221。

实验中所加的光电管电压U 起到协助光电流I 形成的作用， 当不加电压U 时， 到达阳极的光电子很少， 光电流十分微弱； 当加上正向电压时， 便有更多的光电子到达阳极， 使得I 增大， 而所有的光电子都被吸引到阳极形成电流时， I 到达最大值， 此时再增大U 也不会改变I ， 成为饱和光电流I M ， 饱和光电流在光频率一定时， 与光照强度成正比。

如果在光电管两极加反向电压便可以组织光电子到达阳极形成光电流， 当反向电压增大到光电流等于零时， 可知光电子的动能在电场的反向作用下消耗殆尽， 有以下关系式：a MeU mv=221，其中U a 成为截止电压。

光电效应测普朗克常量实验报告1.引言光电效应是指金属表面被光照射时，光子与金属中自由电子相互作用，将光子的能量转化为电子的动能，从而产生电流的现象。

普朗克常量是描述光电效应的重要物理常量，它与光子的能量之间存在着一种基本关系。

本实验旨在通过测量不同波长的光照射下，光电流随光强度变化的实验数据，并利用实验数据计算普朗克常量。

2.实验仪器和原理本实验使用的主要仪器有：石英光电管、可调光源、微安表、测微器等。

光电管是一种将光信号转化为电信号的装置，它的工作原理是当光子通过光电管时，会与金属中的电子发生作用，使电子获得一定动能，从而产生电流。

光电管经过光阑限制只能接收到一束经过光衰减器调节的光，调节光强度可以通过改变光衰减器的旋钮来实现。

3.实验步骤1)首先，通过调节光源的光强度，使得微安表刻度在合适的量程范围内，并记录下光源的功率。

2)为了确定光电流与光强度之间的关系，可以通过固定光源功率，逐渐改变入射光的波长，测量光电流随光强度变化的实验数据。

3)将实验数据整合，并画出光电流随光强度的曲线图。

4)利用实验数据计算普朗克常量。

4.结果与分析根据实验数据整理后，我们得到了光电流随光强度变化的曲线图。

在实验过程中，我们发现当光源功率较小时，光电流与光强度之间存在线性关系；但当光源功率增大时，光电流与光强度之间出现饱和现象。

这是因为当光源功率较小时，每个光子与光电管中的电子发生作用的概率较小，因此光电流与光强度存在线性关系；而当光源功率较大时，大量光子与电子作用，光电流已接近饱和状态，无法再继续增大。

利用实验数据计算得到的普朗克常量与理论值相比较，可以发现它们在实验误差内是一致的。

这说明通过测量光电流与光强度的关系，我们能够较为准确地测量出普朗克常量。

5.实验误差分析和改进措施1)采用更为精确的仪器和测量方法，如使用高精度的功率计和微安表。

2)提高实验的精度，增加实验重复性，减小人为操作的影响。

3)通过加大光衰减器的步长，并且测量多个数据点，可以更好地捕捉到光电流与光强度之间的关系。

实验五、光电效应测普朗克常量普朗克常量是量子力学当中的一个基本常量，它首先由普朗克在研究黑体辐射问题时提出,其值约为s J h ⋅×=−3410626069.6，它可以用光电效应法简单而又较准确地求出。

光电效应是这样一种实验现象，当光照射到金属上时，可能激发出金属中的电子。

激发方式主要表现为以下几个特点：1、光电流与光强成正比2、光电效应存在一个阈值频率（或称截止频率），当入射光的频率低于某一阈值频率时，不论光的强度如何，都没有光电子产生3、光电子的动能与光强无关，与入射光的频率成正比4、光电效应是瞬时效应，一经光线照射，立刻产生光电子（延迟时间不超过910−秒），停止光照，即无光电子产生。

传统的电磁理论无法对这些现象对做出解释。

1905年，爱因斯坦借鉴了普朗克在黑体辐射研究中提出的辐射能量不连续观点，并应用于光辐射，提出了“光量子”概念，建立了光电效应的爱因斯坦方程，从而成功地解释了光电效应的各项基本规律，使人们对光的本性认识有了一个飞跃。

1916年密立根用实验验证了爱因斯坦的上述理论，并精确测量了普朗克常数，证实了爱因斯坦方程。

因光电效应等方面的杰出贡献，爱因斯坦与密立根分别于1921年和1923年获得了诺贝尔奖。

实验目的1、 通过实验理解爱因斯坦的光电子理论，了解光电效应的基本规律；2、 掌握用光电管进行光电效应研究的方法；3、 学习对光电管伏安特性曲线的处理方法、并以测定普朗克常数。

实验仪器GD-3型光电效应实验仪（GDⅣ型光电效应实验仪）图1 光电效应实验仪实验原理1、 光电效应理论：爱因斯坦认为光在传播时其能量是量子化的，其能量的量子称为光子，每个光子的能量正比于其频率，比例系数为普朗克常量，在与金属中的电子相互作用时，只表现为单个光子：h εν= (1)212h mv W ν=+ (2) 上式称为光电效应的爱因斯坦方程，其中的W 为金属对逃逸电子的束缚作用所作的功，对特定种类的金属来说，是常数。

实验题目:光电效应测普朗克常量实验目的: 了解光电效应的基本规律。

并用光电效应方法测量普朗克常量和测定光电管的光电特性曲线。

实验原理: 当光照在物体上时，光的能量仅部分地以热的形式被物体吸收，而另一部分则转换为物体中某些电子的能量，使电子逸出物体表面，这种现象称为光电 效应，逸出的电子称为光电子。

光电效应实验原理如图1所示。

1．光电流与入射光强度的关系光电流随加速电位差U 的增加而增加，加速电位差增加到一定量值后， 光电流达到饱和值和值I H ，饱和电流与光强成正比，而与入射光的频率无关。

当U= U A -U K 变成负值时，光电流迅速减小。

实验指出，有一个遏止电位差U a 存在，当电位差达到这个值时，光电流为零。

2．光电子的初动能与入射频率之间的关系光电子从阴极逸出时，具有初动能，在减速电压下，光电子逆着电场力方向由K 极向A 极运动。

当U=U a 时，光电子不再能达到A 极，光电流为零。

所以电子的初动能等于它克服电场力作用的功。

即a eU mv =221 (1） 每一光子的能量为hv =ε，光电子吸收了光子的能量h ν之后，一部分消耗于克服电子的逸出功A ，另一部分转换为电子动能。

由能量守恒定律可知:A mv hv +=221 （2） 由此可见，光电子的初动能与入射光频率ν呈线性关系，而与入射光的强度无关。

3．光电效应有光电存在实验指出，当光的频率0v v <时，不论用多强的光照射到物质都不会产生光电效应，根据式（2），hAv =0，ν0称为红限。

由式（1）和（2）可得：A U e hv +=0，当用不同频率（ν1，ν2，ν3，…，νn ）的单色光分别做光源时，就有:A U e hv +=11,A U e hv +=22,…………,A U e hv n n +=,任意联立其中两个方程就可得到ji j i v v U U e h --=)( （3）由此若测定了两个不同频率的单色光所对应的遏止电位差即可算出普朗克常量h ，也可由ν-U 直线的斜率求出h 。

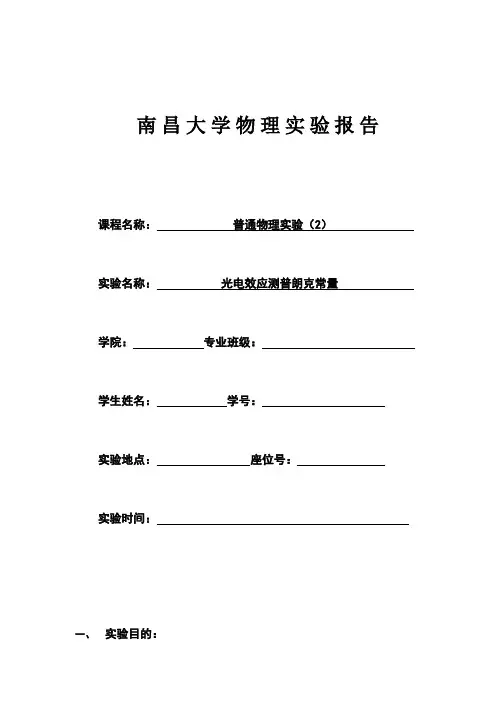

南昌大学物理实验报告课程名称：普通物理实验（2）实验名称：光电效应测普朗克常量学院：专业班级：学生姓名：学号：实验地点：座位号：实验时间：一、实验目的：1、 研究光电管的伏安特性及光电特性。

2、 比较不同频率光强的伏安特性曲线与遏制电压。

3、 了解光电效应的规律，加深对光的量子性的理解。

4、 验证爱因斯坦光电效应方程，并测定普朗克常量h 。

二、 实验仪器：YGD-1 普朗克常量测定仪（内有75W 卤钨灯、小型光栅单色仪、光电管和微电流测量放大器、A/D 转换器、物镜一套）图（1）1—电流量程调节旋钮及其量程指示； 2—光电管输出微电流指示表； 3—光电管工作电压指示表； 4—微电流指示表调零旋钮； 5—光电管工作电压调节（粗调）； 6—光电管工作电压调节（细调）； 7—光电管工作电压转换按钮; 8—光电管暗箱；9—滤色片，光阑（可调节）总成； 10—档光罩；11—汞灯电源箱； 12—汞灯灯箱。

三、 实验原理：光电效应的实验示意图如图1所示，图中GD 是光电管，K 是光电管阴极，A 为光电管阳极，G 为微电流计，V 为电压表，E 为电源，R 为滑线变阻器，调节R 可以得到实验所需要的加速电位差AK U 。

光电管的A 、K 之间可获得从 U -到0再到 U +连续变化的电压。

实验时用的单色光是从低压汞灯光谱中用干涉滤色片过滤得到，其波长分别为： nm nm nm nm nm 577 ,546 ,436 ,405 ,365。

无光照阴极时，由于阳极和阴极是断路的，所以G 中无电流通过。

用光照射阴极时，由于阴极释放出电子而形成阴极光电流（简称阴极电流）。

加速电位差AK U 越大，阴极电流越大，当AK U 增加到一定数值后，阴极电流不 再增大而达到某一饱和值H I ，H I 的大小和照射光的强度成正比（如图2所示）。

加速电位差AK U 变为负值时，阴极电流会迅速减少，当加速电位差AK U 负到一定数值时，阴极电流变为“0”，与此对应的电位差称为遏止电位差。

光电效应法测普朗克常量h（本文内容选自高等教育出版社《大学物理实验》）1905 年，年仅26 岁的爱因斯坦（A.Einstein）提出光量子假说，发表了在物理学发展史上具有里程碑意义的光电效应理论，10 年后被具有非凡才能的物理学家密立根（Robert Millikan）用光辉的实验证实了。

两位物理大师之间微妙的默契配合推动了物理学的发展，他们都因光电效应等方面的杰出贡献分别于1921 年和1923 年获得诺贝尔物理学奖金。

光电效应实验及其光量子理论的解释在量子理论的确立与发展上，在揭示光的波粒二象性等方面都具有划时代的深远意义。

利用光电效应制成的光电器件在科学技术中得到广泛的应用，并且至今还在不断开辟新的应用领域，具有广阔的应用前景。

本实验的目的是了解光电效应的基本规律。

并用光电效应方法测量普朗克常量和测定光电管的光电特性曲线。

实验原理当光照在物体上时，光的能量仅部分地以热的形式被物体吸收，而另一部分则转换为物体中某些电子的能量，使电子逸出物体面，这种现象称为光电效应，逸出的电子称为光电子。

在光电效应中，光显示出它的粒子性质，所以这种现象对认识光的本性，具有极其重要的意义。

光电效应实验原理如图8.2.1-1 所示。

其中S 为真空光电管，K 为阴极，A 为阳极。

当无光照射阴极时，由于阳极与阴极是断路，所以检流计G 中无电流流过，当用一波长比较短的单色光照射到阴极K 上时，形成光电流，光电流随加速电位差U 变化的伏安特性曲线如图8.2.1-2 所示。

1.光电流与入射光强度的关系光电流随加速电位差U 的增加而增加，加速电位差增加到一定量值后，光电流达到饱和值和值I H，饱和电流与光强成正比，而与入射光的频率无关。

当U= U A-U K变成负值时，光电流迅速减小。

实验指出，有一个遏止电位差U a存在，当电位差达到这个值时，光电流为零。

2.光电子的初动能与入射频率之间的关系光电子从阴极逸出时，具有初动能，在减速电压下，光电子逆着电场力方向由K 极向A 极运动。

实验题目:光电效应测普朗克常量实验目的: 了解光电效应的基本规律。

并用光电效应方法测量普朗克常量和测定光电管的光电特性曲线。

实验原理: 当光照在物体上时，光的能量仅部分地以热的形式被物体吸收，而另一部分则转换为物体中某些电子的能量，使电子逸出物体表面，这种现象称为光电 效应，逸出的电子称为光电子。

光电效应实验原理如图1所示。

1．光电流与入射光强度的关系光电流随加速电位差U 的增加而增加，加速电位差增加到一定量值后， 光电流达到饱和值和值I H ，饱和电流与光强成正比，而与入射光的频率无关。

当U= U A -U K 变成负值时，光电流迅速减小。

实验指出，有一个遏止电位差U a 存在，当电位差达到这个值时，光电流为零。

2．光电子的初动能与入射频率之间的关系光电子从阴极逸出时，具有初动能，在减速电压下，光电子逆着电场力方向由K 极向A 极运动。

当U=U a 时，光电子不再能达到A 极，光电流为零。

所以电子的初动能等于它克服电场力作用的功。

即a eU mv 221 (1） 每一光子的能量为hv ，光电子吸收了光子的能量hν之后，一部分消耗于克服电子的逸出功A，另一部分转换为电子动能。

由能量守恒定律可知:A mv hv221 （2） 由此可见，光电子的初动能与入射光频率ν呈线性关系，而与入射光的强度无关。

3．光电效应有光电存在实验指出，当光的频率0v v 时，不论用多强的光照射到物质都不会产生光电效应，根据式（2），hAv0，ν0称为红限。

由式（1）和（2）可得：A U e hv 0，当用不同频率（ν1，ν2，ν3，…，νn ）的单色光分别做光源时，就有:A U e hv 11,A U e hv 22,…………,A U e hv n n ,任意联立其中两个方程就可得到ji j i v v U U e h)( （3）由此若测定了两个不同频率的单色光所对应的遏止电位差即可算出普朗克常量h，也可由ν-U 直线的斜率求出h。
