下载文档原格式
各种膨润土的性能及其综合利用现状（膨润土）又名膨土岩、斑脱石，是以蒙脱石为重要成分的粘土矿物,其化学成分相当稳定,被誉为“万能石”。
蒙脱土（Montmorillonite）是属于蒙脱土族的矿物，蒙脱土是典型的层状硅酸盐矿物之一,但是与其他层状硅酸盐矿物不同之点是层与层之间空隙特别大,这样就可在层与层中含有不定数量的水分子及交换性阳离子。
蒙脱石是由二层共顶联接的硅氧四周体片夹一层共棱联接的铝（镁）氧（氢氧）八面体片,构成2:1型含结品水的硅酸盐矿物。
是粘土类矿物大家庭中品体结构变异最强的矿物之一。
通过衍射仪慢速扫描的试验结果表明蒙脱土的粒度己接近纳米级,是天然纳米材料。
1重要类型及用途我国的膨润土资源极为丰富,遍布26个省市,储量世界第一。
目前我国膨润十进展较快,应用已达24个领域。
2000年我国膨润十年产量为250万吨,2023年我国膨润土年产量已超过290万吨,其中铸造业占38%；钻井泥浆占24%；铁矿球团占16%；活性白土占15%；剩余7%重要消费在轻工、农业、建筑等领域,尽管这部份领域用量小,但价值高,经济效益好。
天然膨润十一般多为钙基膨润土,其物化性质不甚理想,如将其加工成钠基膨润土、提纯膨润土、颗粒膨润土、有机膨润土、活性白土（颗粒白土）、白炭黑等膨润土深加工产品,可广泛用于石油化工、油脂、医药、建筑、日化、纺织、涂料、冶金、环保等各领域中。
1.1钠基膨润土自然界产出的膨润土,绝大为钙基膨润土。
钙基膨润土较钠基膨润土性能差,所以生产厂常用人工钠化的方法将钙基膨润土改型为钠基膨润土。
钠基膨润土在铸造行业、钻井泥浆、铁矿球团、干燥剂、污水处理、建筑工程防水材料、涂料等7种行业需求用量较大。
铸造用膨润土是钠基膨润土最大的用户,每年用量不少于110万吨。
钠基膨润土以其复用性好和湿压强度高而受铸造行业所欢迎。
因具有良好的可塑性,可防止铸件夹砂、结疤、掉块、砂型塌方等现象,加之成型性强、型腔强度高,便于金属行业浇铸湿态或干态型模,是精密铸件首选的型砂粘结剂。
膨润土标准20973
膨润土是一种以蒙脱石为主要矿物成分的非金属矿产，具有良好的膨胀性、吸附性、触变性、离子交换性等特殊性能，被广泛应用于各个领域。
膨润土标准20973 是指中华人民共和国国家标准《膨润土》（GB/T 20973-2007），该标准规定了膨润土的分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存等内容。
根据膨润土标准20973，膨润土可以分为三类：钠基膨润土、钙基膨润土和锂基膨润土。
其中，钠基膨润土是最常用的膨润土类型，其主要技术指标包括吸蓝量、膨胀倍数、胶质价、蒙脱石含量等。
膨润土标准20973 还规定了膨润土的试验方法，包括吸蓝量的测定、膨胀倍数的测定、胶质价的测定、蒙脱石含量的测定等。
这些试验方法可以确保膨润土的质量和性能符合标准要求。
膨润土标准20973 为膨润土的生产、销售和使用提供了统一的技术规范，有助于提高膨润土产品的质量和市场竞争力，促进膨润土行业的健康发展。
钠基膨润土防水毯渗透系数的测定1. 引言钠基膨润土防水毯是一种常用的地下工程防水材料，其渗透系数是评价其防水性能的重要指标。
本文旨在介绍钠基膨润土防水毯渗透系数的测定方法及其影响因素，为相关领域的研究和工程实践提供参考。
2. 渗透系数的定义与意义渗透系数是指单位时间内流体通过单位面积的材料的能力，用于描述材料的渗透性能。
在钠基膨润土防水毯的防水工程中，渗透系数的大小直接影响着防水毯的防水效果。
因此，准确测定渗透系数对于评估防水毯的性能具有重要意义。
3. 渗透系数的测定方法3.1 静态水头法静态水头法是一种常用的测定渗透系数的方法。
具体步骤如下：1.准备测试样品：将钠基膨润土防水毯按照一定尺寸切割成样品。
2.搭建实验装置：将样品放置在一个封闭的容器中，容器底部设置一个水头，通过调节水头的高度来控制水的压力。
3.测定流量：打开水源，记录单位时间内通过样品的水流量。
4.计算渗透系数：根据流量和样品的面积，可以计算出渗透系数。
3.2 渗透压差法渗透压差法是另一种常用的测定渗透系数的方法。
具体步骤如下：1.准备测试样品：将钠基膨润土防水毯按照一定尺寸切割成样品。
2.搭建实验装置：将样品放置在一个封闭的容器中，容器内部设置两个水槽，分别注入不同浓度的溶液。
通过调节两个水槽的溶液浓度差来产生渗透压差。
3.测定流量：打开两个水槽之间的阀门，记录单位时间内通过样品的溶液流量。
4.计算渗透系数：根据流量、样品的面积以及溶液的浓度差，可以计算出渗透系数。
4. 影响渗透系数的因素钠基膨润土防水毯的渗透系数受到多个因素的影响，主要包括以下几个方面：4.1 材料的结构钠基膨润土防水毯的结构特点对其渗透性能有重要影响。
例如，纤维的分布、纤维间的连接方式等都会影响渗透系数的大小。
4.2 材料的厚度材料的厚度会影响渗透系数的大小。
一般情况下，材料越厚，渗透系数越小。
4.3 温度温度对钠基膨润土防水毯的渗透性能有一定影响。
一般情况下，温度越高，渗透系数越大。
膨润土检测指标膨润土是一种具有吸水膨胀性质的天然矿物质，广泛应用于建筑、土壤改良、环境工程等领域。
为了评估和控制膨润土的质量，需要进行膨润土的检测。
本文将从不同方面介绍膨润土的检测指标。
一、外观特征检测膨润土的外观特征是评估其质量的重要指标之一。
通常，膨润土的颜色应为白色或浅黄色，无明显杂质和颗粒。
检测时可以通过目测或显微镜观察膨润土的颜色、形态及颗粒大小等特征，以判断其外观是否符合要求。
二、含水率检测膨润土的含水率是其重要的物理指标之一，直接影响其性质和用途。
常用的含水率测定方法有烘箱法和质量法。
烘箱法是将膨润土样品置于恒温烘箱中加热，待达到平衡后称重，通过质量差计算含水率。
质量法则是将膨润土样品加热至高温，使水分蒸发，再称重，通过质量差计算含水率。
含水率的测定结果对膨润土的应用和加工具有重要意义。
三、液塑限度检测液塑限度是用来评估膨润土的可塑性和可压缩性的指标之一。
液塑限度的测定主要有压实法和落球法。
压实法是将膨润土与一定量的水混合，通过压实、切割等操作，确定液塑限度。
落球法是将膨润土制成固体球体，从一定高度自由落下，通过测定落球的高度来判断液塑限度。
四、黏粒含量检测黏粒含量是评估膨润土黏性的重要指标之一。
常用的黏粒含量测定方法有重量法和筛网法。
重量法是将膨润土样品与水混合后通过筛网分离固体和液体，再通过烘干后称重，计算黏粒含量。
筛网法则是通过不同孔径的筛网将膨润土样品分离，再通过称重计算黏粒含量。
五、离子交换容量检测离子交换容量是评估膨润土吸附能力的重要指标之一。
常用的离子交换容量测定方法有钡副硫酸法和氯化钡法。
钡副硫酸法是将膨润土与钡副硫酸溶液反应，通过滴定测定未反应的硫酸钡浓度，计算离子交换容量。
氯化钡法则是将膨润土与氯化钡溶液反应，通过滴定测定未反应的氯化钡浓度，计算离子交换容量。
六、压实度检测压实度是评估膨润土抗压性能的重要指标之一。
常用的压实度测定方法有标准贯入试验和压实试验。
标准贯入试验是通过将贯入器插入膨润土样品中，测定贯入阻力大小，从而评估压实度。
膨润土粘度标准(一)膨润土粘度标准简介膨润土是一种天然的成土物质，主要由粘土矿物质组成。
膨润土具有很高的吸水性和胀缩性，在许多领域有广泛的应用。
其中，膨润土的粘度是评估其性能的重要指标之一。
什么是膨润土粘度？膨润土粘度是指膨润土在特定条件下流动的阻力大小。
粘度越高，膨润土的流动阻力越大，表现为黏稠或粘滞的特性。
膨润土粘度标准的重要性1.产品质量控制：通过制定粘度标准，可以确保膨润土产品的稳定性和一致性。
2.应用层面：不同领域对膨润土的粘度要求各不相同，制定标准有助于满足特定领域的需求。
3.研发参考：标准提供了研发人员参考的基准，有助于优化膨润土的性能和应用。
目前的膨润土粘度标准1.ISO标准：ISO制定了一系列关于膨润土粘度的国际标准，如ISO :2010、ISO 8130-6:1992等。
2.行业标准：各个行业也制定了相应的膨润土粘度标准，如建筑材料行业、涂料行业、油漆行业等。
膨润土粘度测试方法1.流变性测试：常用的方法是使用旋转型或振动型流变仪，通过施加剪切力来测量膨润土的粘度。
2.粘度计测试：使用不同类型的粘度计可以得到不同粘度数据，如旋转粘度计、低温粘度计等。
标准化努力的挑战1.多样性：膨润土的种类繁多，各具特点，制定一套适用于所有膨润土的标准是一项挑战。
2.更新周期：新的膨润土材料和应用不断涌现，标准需要与时俱进，保持与实际应用的一致性。
结论膨润土粘度标准在膨润土产品开发、应用和质量控制中起着重要作用。
国际标准和行业标准为膨润土的粘度测试提供了指导，但标准化工作仍面临挑战。
随着科学技术的发展，我们相信未来会有更完善的膨润土粘度标准出现。
膨润土常用指标的检测方法一、吸蓝量的测定膨润土分散于水溶液中，具有吸附次甲基兰的能力，其吸附的量被称为吸蓝量，以100克样吸附的次甲基兰毫克当量数或克数表示。
膨润土中的蒙脱石含量越高，吸蓝量越多。
因此，吸蓝量可作为粗略估价膨润土矿中蒙脱石相对含量的主要技术指标。
（一）主要试剂和材料1、次甲基兰标准溶液（0.005M）：将次甲基兰（指示剂）在93土3℃的烘箱中烘4小时，置于干燥器内冷却至室温。
称取1.5995克于烧杯中，加水使其完全溶解（如次甲基兰不溶解，可微热，温度不宜太高，以免次甲基兰变质），移入1000毫升棕色容量瓶中，加水稀释至刻度，摇匀。
此溶液1毫升含1.8695毫克三水次甲基兰或1.5995毫克无水次甲基兰。
2、焦磷酸钠溶液（1%）：称取10克焦磷酸钠于烧杯中，加水使其完全溶解（可微热）。
加水稀释至1000毫升，摇匀。
3、中速定量滤纸（杭州新华造纸厂产）。
（二）操作步骤1、称取0.2000克试样，置于已加入50毫升水的锥形瓶中，摇动，使试样在水中充分散开，再加入20毫升1%焦磷酸溶液，摇匀。
2、将盛有混合溶液的锥形瓶置于电炉（或电热板）上加热微沸5分钟，取下冷却至室温。
3、用次甲基兰标准溶液滴定。
开始可依次滴加5毫升，逐次缩小间隔至2—3毫升，快到终点时，每次滴加0.5—1.0毫升。
每次滴加后，摇晃15—30秒钟，用直径2.5—3.0毫米的玻璃棒蘸一滴试液于中性定量滤纸上，观察在中央深蓝色斑点周围又无出现浅绿色晕环。
如未出现，则继续滴加。
当在深蓝色斑点周围出现浅绿色晕环时，再摇晃30秒钟，用玻璃棒蘸一滴于滤纸上，若浅绿色晕环还不消失，即为滴定终点。
记下滴定所耗次甲基兰标准溶液的毫升（V），到终点后，可继续滴加1—2毫升次甲基兰溶液，若浅绿色晕环变明显且宽度增大，则表示终点判断无误。
4、计算：B=100（M×V×0.3199/G）式中：B——吸蓝量（克/100克样）；M——次甲基兰标准溶液的摩尔浓度；V——滴定所消耗次甲基兰标准溶液的毫升数；G——试样重量（克）；0.3199——无水次甲基兰的毫摩尔数。
膨润土—水泥浆材的试验研究及应用膨润土是一种重要的地质材料，在现代建筑工程和地质工程中有着广泛的应用。
膨润土与水泥混合后形成的水泥浆材料因其优异的特性被广泛应用于土木工程、地质勘探等领域。
本文将围绕膨润土-水泥浆材的研究及应用展开，从基础的性质与特点分析到实验研究和工程应用，为读者详细介绍膨润土-水泥浆材料在工程领域的重要性和应用前景。
一、膨润土与水泥的基本性质及特点1. 膨润土的特性膨润土是一种含水层状矿物，其层间可以容纳大量水分和外来分子，因而在外加水分的作用下可以膨胀，体积会大大增加。
膨润土具有较强的吸附性能，可以吸附有机物、重金属离子等物质，对环境污染具有一定的净化作用。
膨润土的性能稳定，耐高温、绝缘性好等特点，使其在工程领域得到广泛应用。
2. 水泥的特性水泥是一种常用的建筑材料，是由石灰石、黏土、煤矸石等矿石熟料磨粉后与适量的石膏混合而成。
水泥具有较高的抗压强度和耐久性，因其成本低、易加工等特点，在建筑领域得到广泛应用。
水泥浆料是由水泥和适量的水混合而成，是一种常见的建筑工程材料。
3. 膨润土-水泥浆材料的基本特性膨润土与水泥混合后形成的水泥浆材料具有较好的工程性能，具体表现在以下几个方面：(1) 抗渗性能好：水泥浆料可以充分填充土壤中的空隙，形成一个坚实的基础，提高土壤的抗渗能力。
(2) 抗压抗弯能力强：经过水泥浆料固化的土壤具有较好的抗压抗弯性能，可以承受一定的荷载和变形。
(3) 耐久性优良：水泥浆料对外界环境的侵蚀和影响能力较强，具有较好的耐久性。
二、膨润土-水泥浆材料的试验研究1. 实验目的通过试验研究，了解膨润土-水泥浆材料在不同条件下的性能变化，为工程实际应用提供科学的依据。
2. 实验方法(1) 试验材料：选取不同类型和含量的膨润土、水泥和水制备试验样品。
(2) 试验内容：包括密实度、抗压强度、抗渗性等性能指标的测定。
(3) 试验步骤：制备试验样品，进行试验测定，分析数据。

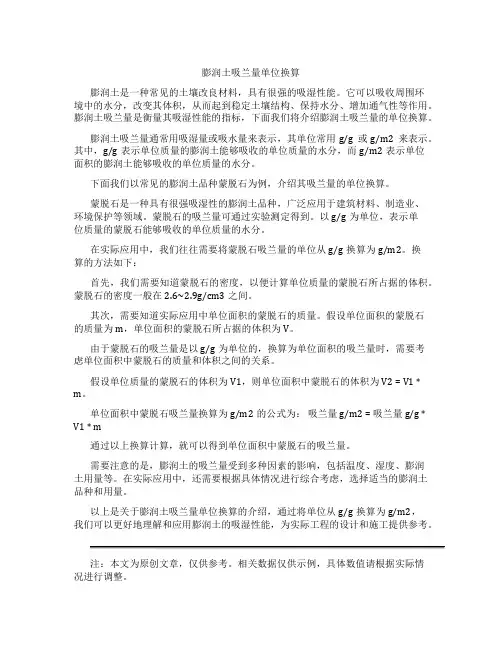

膨润土吸兰量单位换算膨润土是一种常见的土壤改良材料，具有很强的吸湿性能。
它可以吸收周围环境中的水分，改变其体积，从而起到稳定土壤结构、保持水分、增加通气性等作用。
膨润土吸兰量是衡量其吸湿性能的指标，下面我们将介绍膨润土吸兰量的单位换算。
膨润土吸兰量通常用吸湿量或吸水量来表示，其单位常用g/g或g/m2来表示。
其中，g/g表示单位质量的膨润土能够吸收的单位质量的水分，而g/m2表示单位面积的膨润土能够吸收的单位质量的水分。
下面我们以常见的膨润土品种蒙脱石为例，介绍其吸兰量的单位换算。
蒙脱石是一种具有很强吸湿性的膨润土品种，广泛应用于建筑材料、制造业、环境保护等领域。
蒙脱石的吸兰量可通过实验测定得到。
以g/g为单位，表示单位质量的蒙脱石能够吸收的单位质量的水分。
在实际应用中，我们往往需要将蒙脱石吸兰量的单位从g/g换算为g/m2。
换算的方法如下：首先，我们需要知道蒙脱石的密度，以便计算单位质量的蒙脱石所占据的体积。
蒙脱石的密度一般在2.6~2.9g/cm3之间。
其次，需要知道实际应用中单位面积的蒙脱石的质量。
假设单位面积的蒙脱石的质量为m，单位面积的蒙脱石所占据的体积为V。
由于蒙脱石的吸兰量是以g/g为单位的，换算为单位面积的吸兰量时，需要考虑单位面积中蒙脱石的质量和体积之间的关系。
假设单位质量的蒙脱石的体积为V1，则单位面积中蒙脱石的体积为V2 = V1 * m。
单位面积中蒙脱石吸兰量换算为g/m2的公式为：吸兰量g/m2 = 吸兰量g/g * V1 * m通过以上换算计算，就可以得到单位面积中蒙脱石的吸兰量。
需要注意的是，膨润土的吸兰量受到多种因素的影响，包括温度、湿度、膨润土用量等。
在实际应用中，还需要根据具体情况进行综合考虑，选择适当的膨润土品种和用量。
以上是关于膨润土吸兰量单位换算的介绍，通过将单位从g/g换算为g/m2，我们可以更好地理解和应用膨润土的吸湿性能，为实际工程的设计和施工提供参考。
钠基膨润土的检测指标
钠基膨润土的常见检测指标包括以下几个方面：
1. 钠离子含量：钠基膨润土中的钠离子含量是其重要的指标之一，一般以钠氧化物（Na2O）的质量百分比表示。
2. 润湿性：润湿性是指钠基膨润土与水或其他液体的接触性能，常用指标为润湿时间、润湿性指数等。
3. 膨胀性：膨胀性是指膨润土在吸湿或与水接触时体积膨胀的性能，一般以膨胀比或膨胀度来表示。
4. 比表面积：比表面积是指钠基膨润土的单位质量的外表面积，通常以比表面积的平均粒径、比表面积测定法等来进行评估。
5. 钠离子交换容量：钠基膨润土具有一定的离子交换作用，其中钠离子具有交换性能，可以与其他阳离子发生离子交换反应。
钠离子交换容量是指单位质量钠基膨润土可以与外界溶液中的阳离子交换的能力。
6. 粘土矿物组成：钠基膨润土主要由粘土矿物组成，通常包括蒙脱石和伊利石。
通过X射线衍射等方法可以对粘土矿物组
成进行定性和定量分析。
膨润土常用指标的测定方法（一）---------------------------------------------------------------一、吸兰量(蒙脱石)的测定膨润土分散于水溶液中，具有吸附次甲基兰的能力，其吸附的量被称为吸兰量，以100克样吸附的次甲基兰毫克当量数或克数表示。
膨润土中的蒙脱石含量愈高，吸兰量愈多。
因此，吸兰量可作为粗略估价膨润土矿中蒙脱石相对含量的主要技术指标。
(一) 主要试剂和材料l、次甲基兰标准溶液(0.005000N)：将次甲基兰(指示剂)在93土3℃的烘箱中烘4小时,置于干燥器内冷却至室温。
称取 1.5995克于烧杯中，加水使其完全溶解(如次甲基兰不易溶解,可微热，温度不宜太高,以免次甲基兰变质)，移入1000毫升棕色容量瓶中，加水稀释至刻度，摇匀。
此溶液l毫升含1.8695毫克三水次甲基兰或1.5995毫克无水次甲基兰。
2、焦磷酸钠溶液(1%)：称取10克焦磷酸钠于烧杯中，加水使其完全溶解(可微热)。
加水稀释至1000毫升，摇匀。
3、中速定量滤纸(杭州新华造纸厂产)(二) 操作步骤l、称取0.2000克试样，置于已加人50毫升水的锥形瓶中，摇动，使试样在水中充分散开，再加入20毫升1%焦磷酸钠溶液，摇匀。
2、将盛有混合溶液的锥形瓶置于电炉(或电热板)上加热微沸5分钟，取下冷却至室温。
3、用次甲基兰标准溶液滴定。
开始时可依次滴加5毫升，逐次缩小间隔至2～3毫升，快到终点时，每次滴加0.5～l毫升。
每次滴加后，摇晃15～30秒钟，用直径2.5～3.0毫米的玻璃棒沾一滴试液于中性定量滤纸上，观察在中央深兰色斑点周围有无出现浅绿色晕环。
若未出现，则继续滴加。
当在深兰色斑点周围出现浅绿色晕环时，再摇晃30秒钟，用玻璃棒沾一滴试液于滤纸上，若浅绿色晕环仍不消失，即为滴定终点。
记下滴定所耗次甲基兰标准溶液的毫升(V)，到终点后，可继续稿加l～2毫升次甲基兰溶液，若浅色绿晕环变明显且宽度增大，则表示终点判断无误。
4、计算：N×V×0.3199B＝———————×100G式中：B一吸兰量(克／100克样)；N—次甲基兰标准溶液的当量浓度；V—滴定所消耗甲基兰标准溶液的毫升数；G—试样重量(克)0.3199—规定系数(无水次甲基兰表示)(三) 讨论l、次甲基兰试剂用上海试剂三厂出品。
2、样品在105℃200目烘半小时后测用。
3、微沸5分钟时，水份蒸发过多，影响结果。
吸兰量4、蒙脱石(％) ＝—————此为经验公式，参照使用。
0.442--------------------------------------------------------------------------------二、胶质价的测定膨润土与水按比例混合后，加适量氧化镁，使其凝聚形成的凝胶体的体积，称为胶质价。
以15克样形成的凝胶体积的毫升数表示。
胶质价显示试样颗粒分散与水化程度，是分散性、亲水性和膨胀性的综合表现，它的大小与膨润土矿的属型和蒙脱石含量密切相关，钠基比钙基、酸性膨润土的胶质价高，同一属型的膨润土，含蒙脱石愈多，胶质价愈高。
所以，胶质价是鉴定膨润土矿石属型和估价膨润土质量的技术指标之一。
(一) 主要仪器与试剂l、带塞量筒(100毫升，直径约25毫米)2、氧化镁(轻质、盒装，上海化学原料厂产)(二) 操作步骤l、称取15.00克试样于已加入50—60毫升水的100毫升的带塞量筒内，再加水至90毫升左右。
2、盖紧塞子，摇晃5分钟左右，使试样充分散开与水混匀，在光亮处肉眼观察，无明显颗粒团块即可。
如未分散好，继续摇至全部散开为止。
3、打开塞子，加入1.00克氧化镁，加水至100毫升处，再盖上塞子，摇晃3分钟。
4、将量筒放置于不受振动的台面上，静置24小时，读出凝胶体界面的刻度值，即为胶质价，以毫升/15克土表示。
(三) 讨论l、氧化镁于空气中，容易吸收二氧化碳而变质，故应保存于密闭瓶或干燥器内。
2、摇动是为了使试样充分散开，与水混匀。
不论采用手工或其它操作，均应使试样在水中充分散开甚是关键。
3、某些高胶体性能的膨润土，3克土样（加氧化镁0.2克）即可达到接近100毫升，这类土样的胶质价为3克土样的量筒刻度读数×5。
--------------------------------------------------------------------------------三、膨胀倍的测定膨润土遇水有明显的膨胀性能，与盐酸溶液混匀后，膨胀后所占有的体积，称为膨胀倍，以毫升／克样表示。
它与胶质价一样，与膨润土的属型和蒙脱石的含量密切相关，同一属型的膨润土。
含蒙脱石愈多，膨胀倍愈高。
所以，膨胀倍也是鉴定膨润土矿石属型和估价膨润土质量的技术指标之一。
(一) 主要仪器与试剂l、带塞量筒(100毫升，直径约25毫米)2、盐酸溶液(1N)，取83毫升盐酸加水稀释至1000毫升，摇匀。
(二) 操作步骤l、称取1.000克试样于加入30～40毫升水的100毫升带塞量筒内，再加水至75毫升刻度处。
2、盖紧塞子摇晃3分钟，使试样充分散开与水混匀，在光亮处观察，无明显颗粒团块即可。
3、打开塞子，加入25毫升lN盐酸溶液，再塞上塞子，摇晃1分钟。
4、将量筒放置于不受振动的台面上，静置24小时，读出沉淀物界面的刻度值，即为膨胀倍，以毫升／克样表示。
(三) 讨论l、优质钠基膨润土的膨胀性能好，摇动分散的程度对结果有明显的影响。
所以，在充分摇散的前提下，应严格控制摇动的时间。
2、酸性膨润土的膨胀倍有的小于5毫升／克样．而量筒无小于5毫升刻度，无法准确读数，则可以〈5毫升／克样表示。
膨润土常用指标的测定方法（二）--------------------------------------------------------------------------------四、PH值的测定膨润土矿的PH值是指膨润土—水体系所生成的悬浊液中H+离子活度的负对数。
不同属型的膨润土一水系悬浊液中的H+离子数不同，PH值也相应产生差异，故其值可以作为现定矿石属型的技术指标。
用电位计法测定膨润土悬浊液的PH值时，以PH玻璃电极为指示电极，甘汞电极为参比电极，由于玻璃电极内外溶液的H+离子活度不同，产生电位差，将电位计上读数换成PH后，即可直接读出试液的PH值。
(一) 主要仪器与试剂l、酸度计。
2、电磁搅拌器。
3、PH4.0l标准缓冲溶液。
称取10.2l克在l10℃烘干的苯二甲酸氢钾(分析纯)，加水溶解后，移人1000毫升容量瓶中，以煮沸刚冷却的水稀释至刻度，摇匀。
4、PH6.87标准缓冲溶液。
称取3.39克在45℃烘干的磷酸二氢钾(分析纯)和8.96克磷酸二氢钠(分析纯)，加水溶解后, 移入1000毫升容量瓶中，以煮沸刚冷却的水稀释至刻度，摇匀。
5、PH9.18标准缓冲溶液。
称取3.80克硼砂(分析纯)，加水溶解后，移人1000毫升容量瓶中，以煮沸冷却的水稀释至刻度摇匀。
此缓冲液容易变化，应注意保存。
(二) 操作步骤l、称取2.00克试样于50毫升小烧杯中，加入20毫升煮沸并刚冷却的水，放在磁力搅拌器上搅拌3分钟，(或以小玻璃棒搅拌5分钟)，使试样分散。
2、将PH玻璃电极和甘汞电极插入悬浊液中，静置1分钟，按下读数开关，并反复几次，使读数稳定，读数即为PH值。
3、每测一个试样，要用水将电极冲洗干净，并用滤纸将电极上沾附的水吸干，再进行第二个试样的测试。
每测5-6个试样后，应用标准溶液校正一次，并将甘汞电极放在饱和氯化钾溶液中浸泡一下。
(三) 讨论l、玻璃电极敏膜，必须形成水化凝胶层后才能正常反应，所以用前需用水浸泡12-24小时，长期不用时，应洗涤后干保存为好。
2、测膨润土矿的PH值时，固液比对PH值有影响，我国均采用10:1的液固比。
3、甘汞电极必须插入清液中，否则PH值不同，Wi egner和Jenny早期发现，故两电极应在清液中。
4、PH标准溶液之PH是指室温25℃时之值，不同温度应作相应的校正。
--------------------------------------------------------------------------------五、砂石量的测定砂石量一般是指矿石内没有除去的石英砂，云母片，铁质等粗粒杂质。
含量过多影响产品质量。
因此，它是一种有害杂质，其测定方法是采用在有分散剂条件下，加水将试样制成均匀分散的悬浮液，由于粗粒级石英，云母片等不受分散剂影响,经一时间后沉积在容器底部，根据沉积物计算石英砂的百分含量。
(一) 主要仪器及试剂l、天平感量0.l克感量0.00l克2、烘箱3、六偏磷酸钠溶液10％，称取10克六偏磷酸钠溶于100ml水中。
(二) 操作方法l、称取干燥试样20克于600毫升烧杯中，加10％六偏磷酸钠溶液20m1。
2、用玻棒充分搅拌使试样分效成均匀糊体(无可见块状物或固状物)然后加水至距杯底5厘米处，搅匀，使杯壁及杯底凝聚出浓浆, 完全分散，静置1分钟。
3、将杯中上层浑浊液倒出，再加水距杯底5厘米处, 按上述操作，如此反复数次，直至加人清水不再出现浑浊。
4、仔细倒出杯中上层清液，将下面的沉砂全部过滤至已干燥恒重的快速滤纸上，洗净杯壁粘附的沉砂，并转入滤纸。
5、将滤纸连同沉砂取出，叠好放入已干燥恒重的称量瓶内，将称量瓶(不要盖)置于烘箱，在105-l10℃干燥，称重，直至恒重。
(三)计算m2- ml沙石量(％) = ———————×100m式中m2——沉砂十滤纸十称量瓶质量(8)ml——滤纸十称量瓶质量(g)m——试样质量(g)(四) 讨论l、试样粒度要求—0.15mm，在105—l10℃烘箱中干燥至恒重，取出放入干燥器内冷却备用。
2、测试前，快速滤纸和称量瓶均要求在105—110℃烘箱中干燥恒重，记录重量，备用。
3、倒出杯中上部悬浊液时要小心，严防将下部沉砂倒出，影响结果--------------------------------------------------------------------------------六、白度分析在纸张、陶瓷、涂料等工业生产中，对产品或原料白度有一定要求，由于不同的观察方法，将得出不同的结论。
所以，就必须有一个合理的测定白度的统一方法。
白度就是在对光源性质、视角以及入射角度等明确规定的特定条件下，以氧化镁为基准, 相同的其平整表面对光的反射率, 以百分数表示。
(一) 主要仪器设备和材料l、SBD--l型数字白度仪该仪器利用光电效应原理，采用双光路数模转换电路，测量试样表面反射的幅射亮度与同一幅射条件下完全漫反射体的幅射亮度之比，达到“白度”测量的目的。
