电动机常见故障原因分析及解决办法电机检查接线电动机的接线是电机安装中一项十分重要的工作，接线前应先了解设计图纸的接线电路图，接线时可按电动机接线盒内的接线图接线。

接线的方法各有不同。

直流电动机的接线一般在接线盒的盖子上示意有电路图，可以根据励磁形式和负载转向要求来选择其接线图。

除被拖动的负载对转向有严格要求外，交流电动机的接线即使各相接反时，只会使电动机反转，而不会损坏电动机。

但是，直流电动机的励磁绕组和电枢绕组如果相互间接反，就可能使电机电枢带电时，励磁绕组不带电而失磁，使电机空载时可能飞车，重载时烧坏转子。

因此，直流电动机的电枢绕组和励磁绕组的外部接线绝对不可相互间接错。

电动机的外接线。

电动机接外部电线之前，应先检查端盖内的各个绕组引出端是否有松动现象，当内部引出线的压接螺丝上紧之后，才能按要求的接线方法连结短路片，并压接外部线。

电动机在接线之前，还应检查电动机的绝缘，最好在接线之前完成对电动机的单体调试检查，当电动机符合现行规范要求时，再接外部线。

一般低压电动机的绝缘电阻要求大于0.5MΩ，摇表使用500V。

电动机安装和接线完毕之后，电动机试运转前，应主要进行下列检查：（1）土建清扫整理完毕；（2）电动机单体安装、检查结束；（3）电动机控制回路等二次电路的调试完毕，工作正常；（4）搬动电动机转子时，转动灵活，无碰卡现象；（5）电动机主回路系统的全部接线固定牢固，无任何松动；（6）其他附属系统齐全合格。

在上述六条中，安装电工应特别重视第五条，这里所述的主回路系统是指自配电柜的电源输入至电动机接线柱的全部主电路接线，都要连结牢固。

（http://www.diango 版权所有）即每个刀开关、空气开关、接触器、熔断器和热继电器，配电柜端子排的各个上、下接点及电动机接线均要压接牢靠，才能保证电动机可靠安全运行，否则，就有烧坏电动机的危险。

电动机在试运转时，要监视电动机的电流是否超过规定值，并作记录。

步进电机是一种常见的电机类型，具有精准的定位和控制能力。

在使用步进电机时，有时会遇到反转扭矩变小的问题，这会影响到电机的正常工作。

那么，造成步进电机反转扭矩变小的原因是什么呢？下面将从几个方面对这个问题进行分析和讨论。

一、定位精度不足步进电机的反转扭矩变小可能是由于定位精度不足造成的。

步进电机在工作时需要准确地按照指令进行旋转或移动，如果定位精度不足，就会导致电机无法准确地停止在目标位置，从而影响到反转扭矩的表现。

定位精度不足可能是由于电机自身结构问题、控制系统问题或外部环境干扰等因素引起的。

需要对电机进行全面的检查和调试，确保其具有足够的定位精度。

二、驱动电流不足步进电机的反转扭矩变小还可能与驱动电流不足有关。

步进电机在工作时需要通过驱动器提供足够的电流来产生磁场，从而实现精确的步进运动。

如果驱动电流不足，就会影响到电机的输出扭矩，导致反转扭矩变小。

需要对电机的驱动器进行调试和优化，确保其能够提供足够的驱动电流。

三、磁场干扰步进电机的反转扭矩变小还可能与磁场干扰有关。

在一些特殊的工作环境中，可能会存在外部磁场对步进电机磁场的干扰，从而影响到电机的正常工作。

磁场干扰可能导致电机的磁场变弱，进而影响到反转扭矩的表现。

需要在工作环境中采取相应的措施，减小外部磁场对电机的影响。

四、电机故障步进电机的反转扭矩变小还可能是由于电机自身存在故障引起的。

电机在长时间的工作中，可能会出现一些结构问题、磨损问题或其他故障，从而影响到其工作性能。

如果电机本身存在故障，就会导致反转扭矩变小。

需要对电机进行全面的检查和维护，及时发现并解决存在的问题。

步进电机反转扭矩变小的原因可能涉及到定位精度、驱动电流、磁场干扰和电机故障等多个方面。

在实际应用中，需要对这些方面进行全面的检查和分析，找出问题的根源，并采取相应的措施进行解决。

只有这样，才能确保步进电机能够正常、稳定地工作，发挥出其应有的性能和效果。

在解决步进电机反转扭矩变小的问题时，我们需要仔细分析和针对性地解决每一个可能的原因。

对经济型数控舰床在加工过程中，引起步进电动机失步的原因进行了全面分析，并提出了相应的解决方法。

步进电动机与驱动电路组成的开环数控系统，因其简单的结构、低廉的价格和可靠的性能，在经济型数控机床中得到了广泛应用，在我国机床行业的数控化进程中占有重要的地位。

步进电动机经常被用于精确定位的场合，因而保证电动机不发生失步至关重要。

失步及其危害步进电动机正常工作时，每接收一个控制脉冲就移动一个步距角，即前进一步。

若连续地输入控制脉冲，电动机就相应地连续转动。

步进电动机失步包括丢步和越步。

丢步时，转子前进的步数小于脉冲数；越步时，转子前进的步数多于脉冲数。

一次丢步和越步的步距数等于运行拍数的整数倍。

丢步严重时，将使转子停留在一个位置上或围绕一个位置振动，越步严重时，机床将发生过冲。

步进电动机是开环进给系统中的一个重要环节，其性能直接影响着数控系统的性能。

电动机失步会影响数控系统的稳定性和控制精度，造成数控机床加工精度下降。

失步原因及解决方法1．转子的加速度慢子步进电动机的旋转磁场转子的力n速度慢于步进电动机的旋转磁场，即低于换相速度时，步进电动机会产生失步。

这是因为输入电动机的电能不足，在步进电动机中产生的同步力矩无法使转子速度跟随定子磁场的旋转速度，从而引起失步。

由于步进电动机的动态输出转矩随着连续运行频率的上升而降低，因而，凡是比该频率高的工作频率都将产生丢步。

这种失步说明步进电动机的转矩不足，拖动能力不够。

解决方法：①使步进电动机本身产生的电磁转矩增大。

为此可在额定电流范围内适当加大驱动电流；在高频范围转矩不足时，可适当提高驱动电路的驱动电压；改用转矩大的步进电动机等。

②使步进电动机需要克服的转矩减小。

为此可适当降低电动机运行频率，以便提高电动机的输出转矩；设定较长的加速时间，以便转子获得足够的能量。

2．转子的平均速度高于定子磁场的平均旋转速度转子的平均速度高于定子磁场的平均旋转速度，这时定子通电励磁的时间较长，大于转子步进一步所需的时间，则转子在步进过程中获得了过多的能量，使得步进电动机产生的输出转矩增大，从而使电动机越步。

数控车床加工实习教学中常见故障与解决方法分析摘要：为培养更多的数控加工技术人才，提升我国机械加工技术人才的综合素质。

在数控机床实训中，教师要教会学员掌握数控机床操作中存在的问题及解决办法，从而提高实习人员的实际操作水平，促进数控加工技术人员的培训。

关键词：数控车床;实习教学;故障与解决方法1数控车床故障诊断的原则1.1由外及内的诊断原则数控机床的内部零件是十分复杂的，若没有相应的诊断经验，操作人员就会对机械的内部构造产生安全隐患。

数控机床作为一种高精度的机械，其各个部件都具有很大的作用。

对数控设备进行故障诊断时，必须把外部部件作为主要的基础。

通过专业人员对设备进行无故障的诊断，是一种从外部到内部的故障诊断方法。

1.2机械故障优先的诊断原则在数控机床的故障诊断中，也可以分成机械设备和电子设备两大类。

在故障诊断中，很多机械设备在硬件层次上的故障都是很容易发现的，而且维修工作非常简单，可以很方便地使其恢复到原来的状态。

但是，由于电力系统的某些故障，其诊断程序比较繁琐。

由于电力系统中元件众多，其对应的测试方法也比较复杂。

在进行故障诊断时，要对不同的仪器进行逐一的检验，这是一项非常繁重的工作。

因此，对于数控机床的故障，专业技术人员必须对其进行分析、研究，并对其进行故障诊断。

在确定了硬件部件没有问题之后，就可以对数控机床的电气系统进行检查。

采用这种方法对数控机床进行故障诊断，能有效地提高故障诊断的效率，保证整个工作质量。

2数控车加工实训教学中的常见故障2.1编程出现错误在实际的数控机床上，经常会出现一些错误的编程问题。

缺少指令或误解会使数控机床的加工流程出现停滞。

在实际操作中，横轴和纵轴之间存在着两种对刀状态，当向工件基点发出G00或G01直线插值指令时，刀具碰撞是不可避免的。

要想解决这个问题，首先要注意不能把横轴与纵轴联系起来的教学内容，要让学生在操作时牢记程序的过程；另外，当对螺纹加工命令G92进行编程时，最后一批车刀的后切割量过大，造成了刀具相撞和损伤。

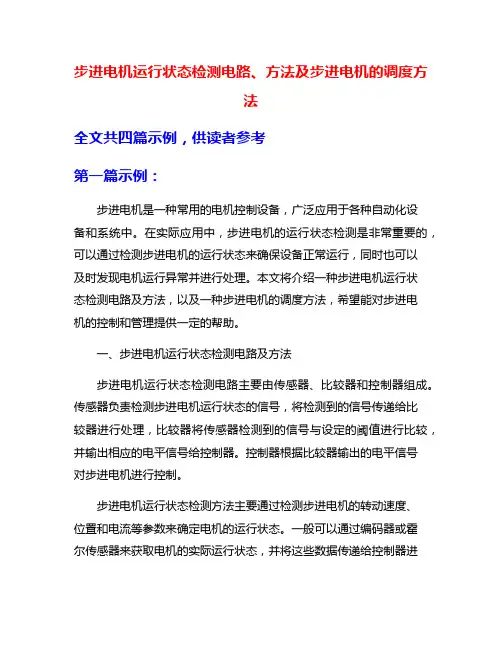

步进电机运行状态检测电路、方法及步进电机的调度方法全文共四篇示例，供读者参考第一篇示例：步进电机是一种常用的电机控制设备，广泛应用于各种自动化设备和系统中。

在实际应用中，步进电机的运行状态检测是非常重要的，可以通过检测步进电机的运行状态来确保设备正常运行，同时也可以及时发现电机运行异常并进行处理。

本文将介绍一种步进电机运行状态检测电路及方法，以及一种步进电机的调度方法，希望能对步进电机的控制和管理提供一定的帮助。

一、步进电机运行状态检测电路及方法步进电机运行状态检测电路主要由传感器、比较器和控制器组成。

传感器负责检测步进电机运行状态的信号，将检测到的信号传递给比较器进行处理，比较器将传感器检测到的信号与设定的阈值进行比较，并输出相应的电平信号给控制器。

控制器根据比较器输出的电平信号对步进电机进行控制。

步进电机运行状态检测方法主要通过检测步进电机的转动速度、位置和电流等参数来确定电机的运行状态。

一般可以通过编码器或霍尔传感器来获取电机的实际运行状态，并将这些数据传递给控制器进行分析和处理。

通过实时监测电机的运行状态，可以及时了解电机的工作情况，从而做出相应的调整和控制。

二、步进电机的调度方法1.基于状态检测的调度方法基于任务调度的调度方法是一种根据步进电机的任务需求来进行调度和控制的方法。

通过事先设定电机的任务需求和优先级，可以合理地安排电机的工作任务，确保电机按照预定的计划进行工作，提高工作效率。

基于任务调度的调度方法还可以根据任务的紧急程度和重要性来进行优先处理，确保设备运行的稳定性和可靠性。

第二篇示例：步进电机是一种常见的电动机，广泛应用于自动控制和精密定位系统中。

在实际应用中，步进电机的运行状态检测是非常重要的，它可以帮助我们实时监测步进电机的运行情况，及时发现问题并进行处理，保证步进电机的稳定运行。

本文将介绍一种步进电机运行状态检测电路及方法，同时探讨步进电机的调度方法。

一、步进电机运行状态检测电路及方法步进电机运行状态检测电路主要由传感器、信号处理电路和显示/报警装置组成。

步进电机运行状态检测电路、方法及步进电机的调度方法全文共四篇示例，供读者参考第一篇示例：步进电机是一种常用的电机类型，通常用于需要准确控制位置和速度的应用中。

在步进电机的运行过程中，我们需要对其运行状态进行检测，以确保电机正常运行并及时处理异常情况。

本文将介绍一种步进电机运行状态检测电路及方法，以及步进电机的调度方法，希望能为读者提供有用的参考信息。

一、步进电机运行状态检测电路及方法1.电路设计步进电机运行状态检测电路通常包括传感器、处理器和反馈控制器等组件。

传感器用于检测电机的运行状态，将检测到的数据传输给处理器进行分析和处理，反馈控制器则根据处理器的指令调整电机的运行状态。

二、步进电机调度方法1.调度算法步进电机的调度方法可以通过调度算法来实现。

常见的调度算法包括最短作业优先、高先进先出和时间片轮转等。

通过合理选择调度算法，可以实现对步进电机的有效调度，提高电机的运行效率和稳定性。

步进电机的运行状态检测电路及方法以及调度方法对于保障电机的正常运行和提高运行效率具有重要意义。

通过合理设计检测电路和调度算法，可以有效监测和调整步进电机的运行状态，提高电机的稳定性和可靠性，实现对电机的精细控制和调度。

希望本文对读者有所帮助，谢谢阅读。

第二篇示例：步进电机是一种常见的电机类型，在许多工程应用中都被广泛使用。

步进电机的运行状态对于机械设备的性能和稳定性至关重要，因此需要有相应的检测电路和方法来监测和调度步进电机的运行状态。

本文将介绍一种步进电机运行状态检测电路、方法以及步进电机的调度方法。

我们来看一下步进电机运行状态检测电路的设计。

一般来说，步进电机的运行状态可以通过监测电流和位置信号来判断。

我们可以设计一个简单的电路，通过电流传感器和位置传感器来实时监测步进电机的电流和位置。

当步进电机处于正常运行状态时，电流和位置信号会处于稳定的范围内；而当步进电机出现故障或异常情况时，电流和位置信号会发生变化。

通过分析这些信号的变化，我们可以及时发现步进电机的问题并进行相应的处理。

步进电机定位不准的原因和解决方法为什么步进电机会定位不准？针对此类疑问，本文总结出步进电机定位不准的原因并提出相应的解决方案。

一、改变方向时丢脉冲导致定位不准改变方向时丢脉冲，表现为往任何一个方向都准，但一改变方向就累计偏差，并且次数越多偏得越多；解决方案：一般的步进驱动器对方向和脉冲信号都有一定的要求，如：方向信号在第一个脉冲上升沿或下降沿（不同的驱动器要求不一样）到来前数微秒被确定，否则会有一个脉冲所运转的角度与实际需要的转向相反，最后故障现象表现为越走越偏，细分越小越明显，解决办法主要用软件改变发脉冲的逻辑或加延时。

二、初始速度太高，加速度太大，引起有时丢步解决方案：由于步进电机特点决定初速度不能太高，尤其带的负载惯量较大情况下,建议初速度在1r/s以下，这样冲击较小，同样加速度太大对系统冲击也大，容易过冲。

三、环境干扰导致控制器或驱动器的误动作导致定位不准解决方案：适当地增大马达电流，提高驱动器电压（注意选配驱动器）选扭矩大一些的马达。

系统的干扰引起控制器或驱动器的误动作，我们只能想办法找出干扰源，降低其干扰能力（如屏蔽，加大间隔距离等），切断传播途径，提高自身抗干扰能力，常见措施：①用双纹屏蔽线代替普通导线，系统中信号线与大电流或大电压变化导线分开布线，降低电磁干扰能力。

②用电源滤波器把来自电网的干扰波滤掉，在条件许可下各大用电设备的输入端加电源滤波器，降低系统内各设备之间的干扰。

③设备之间最好用光电隔离器件进行信号传送，在条件许可下，脉冲和方向信号最好用差分方式加光电隔离进行信号传送。

在感性负载（如电磁继电器、电磁阀）两端加阻容吸收或快速泄放电路，感性负载在开头瞬间能产生10~100倍的尖峰电压，如果工作频率在20KHZ以上。

步进电机驱动器常常用于点胶机，电脑绣花机，数控机床，自动送料系统等设备上面，是一些机械设备必不可少的组件。

因为用途广泛所以工业用量就非常大，量大自然出现故障的概率就高。

那么步进电机驱动的一些常见问题和解决方法有哪些呢？常见故障及解决办法1、步进电机一直处于一个自由的状态，说明MF信号正常，出现这种情况的解决方法，我们就要去调整MF信号电路，让MF信号电路处于一个正常状态。

常见故障及解决办法2、步进电机出现丢步的现象，这个时候就先去看看屏蔽线是不是松掉了，有没有接地，查看细分是不是正确的设置了，如果电流小也有可能在这个时候加大电流，来解决这个问题。

常见故障及解决办法3、报警出现指示灯亮，这种情况下，就需要去检查电压，还有检查电源。

还有一种可能就是步进电机驱动器损坏了，需要换新的步进电机驱动器。

常见故障及解决办法4、电源灯可以正常的亮TM灯不会亮或者一直亮，这个时候可能是信号电路没有接好的原因，或者是驱动器选型不对。

常见故障及解决办法5、电机的转动方向出现错误，出现这种情况，很可能是线接错了。

如果排除了线接错的问题，那就是电机线出现断路了，或者就是信号可能出现被干扰了，需要去排除这个干扰问题。

常见故障及解决办法6、步进电机驱动器电源灯就是不亮，这可能电源的故障，这个时候我们需要去检查供电的电路电源了是不是有其中的一根线出现断裂了。

常见故障及解决办法7、OC灯可以亮，这个是步进电机驱动器自身的保护，因为可能你的电流过大导致的，需要去看看哪里有问题线路，电源不能太低了，需要重新通电。

常见故障及解决办法8、步进电机轴出来的力矩不够，这种可能就是电流小但是电机过大了导致步进电机损坏了，这种情况需要调大电流。

常见故障及解决办法9、步进电机一直震动是什么原因，可能是信号电压低所导致的，需要去利用电机的的震点去错开这个震动频率然后去容易交换同一相。

常见故障及解决办法10、步进电机堵住转，可能是因为电机的扭矩力太小了，需要去选择大扭矩的电机。

步进电机修理方法步进电机是一种在工控系统中常用的电机，特点是精准的定位和驱动控制。

然而，由于长时间使用或其他原因，步进电机有时会出现故障，需要进行修理。

下面将介绍一些步进电机的常见故障和修理方法。

一、步进电机不转或转动不正常1.检查电源首先，检查步进电机的电源是否正常。

检查电源线是否接触良好，电源电压是否正常，以及电源是否存在短路或过载等可能的问题。

2.检查接口线路接下来，检查步进电机的接口线路。

检查电机与控制器之间的连接是否松动，接口线是否破损或接触不良。

可以使用测试仪器来测试接口线路的连通性，或者使用替代的接口线进行测试。

3.检查控制器如果电源和接口线路都正常工作，那么可能是控制器的问题。

检查控制器的设置是否正确，是否存在软件或硬件故障。

可以尝试使用其他控制器来测试步进电机的运行情况。

4.检查驱动器最后，如果以上方法都没有发现问题，那么可能是驱动器的故障。

检查驱动器的连接状态是否正常，是否存在松动或烧毁的现象。

可以尝试更换驱动器或者使用示波器来检测驱动电路的波形。

二、步进电机发热过高1.检查供电电压步进电机发热过高的原因可能是供电电压过高。

检查电源电压是否超过了电机的额定电压，如果是，应及时降低电源电压。

2.减小负载步进电机发热过高也可能是由于负载过大造成的。

检查电机承载能力是否与负载匹配，如果不匹配，应减小负载或更换合适的电机。

3.调整驱动器设置步进电机发热过高还可能是驱动器设置不当所致。

检查驱动器的电流、步进角度、加速度和速度设置是否正确，并进行相应的调整。

4.添加散热器如果以上方法都没有解决问题，可以考虑在步进电机上安装散热器来提高散热效果。

散热器可以通过导热硅脂或导热胶片与电机连接，将电机产生的热量快速散发。

三、步进电机失步1.检查电源频率步进电机失步的原因可能是电源频率不稳定。

检查电源频率是否与电机的额定频率匹配，如果电源频率波动较大，应考虑使用稳压电源。

2.在驱动器中调整步进角度步进电机失步还可能是由于驱动器步进角度设置不合理。
