PC电源的技术指标一、电气性能电气性能方面业界一般采用I ntel 的《ATX Power Supply Design Guide》和《SFX Power Supply Design Guide》，这里还可参考公司标准“微机用开关稳压电源”，其它的见以下的“电源应符合的标准与规”，这里只介绍一些常用的基本技术指标。
1、交流输入：1．1相数：PC电源现在采用的是单相3线制，即火线、零线和线。
1．2额定输入电压和电压变动围：日本配电电压有AC 100V和200V，美国是AC 110V，欧洲是否AC 200V ~ 240V,不同的地区和国家有差异，变动围一般是±10％，但考虑配线和各国不同的电源情况，其变动围多为－15％~ ＋10％。
开关电源几乎都以电容输入平滑方式作输入方式，所以会出现由高谐波失真引起的电压波动的问题，不过一般可用正弦波保证上述围，输入电压失真大时要标明。
日本出口设备的输入电压多采用AC 85V ~ 132V（向AC100V ~ 120V地区出口）和AC 170V ~ 264V（向AC 200V ~ 240V地区出口）两种，以适用于世界各国，中国国输入电压为AC 180V ~ 264V，出口电源的输入电压均采用AC 85V ~135V（向AC 100V ~ 120V地区和国家出口）和AC180V ~ 264V（向AC200V ~240V地区和国家出口）两种，当然，也有特殊地区和国家的输入电压围，要作相应的输入电压设计线路了。
为了方便生产和安装，对于使用不同输入电压的地区和国家，电源统一在输入线路部分安装了切换开关，作以上两种输入电压的切换，这就要求，必须明白出货地点的输入电压规格，以免出错，同时，对于安装了此切换开关的电源，一般要求在输入线路中安装输入电压异常保护器件―――吸收器件（如压敏电阻、负温电阻等），以保护后面线路的正常，从而保护电源所接机器设备的安全。
1．3频率：一般输入电压频率为47Hz ~ 63 Hz,PC电源对频率变动围等特性影响不大，但要注意因增加输入滤波器的电容电流和输入整流二极管的损耗会使效率下降以及EMI指标等问题。
开关电源总体技术指标和性能作者：不详来源：不详发布时间：2006-5-25 19:05:001、输入电压：110VAC/DC或220VAC/DC或380VAC三相±20%；或85~264VAC全范围2、输入频率：47~63Hz3、输出稳定度：0.5%典型值4、负载稳定度：1%典型值（对于主输出电路）5、输出电压微调范：±10%~±15%（对于主输出电路）6、纹波及噪声：1%，峰峰值（100mVp-p典型值）7、过电压保护：115%~135%（对于主输出电路）8、耐压：初级/次极间初级/外壳间次极/外壳间1500VAC 1500VAC 500VAC9、保持时间：满负荷时典型值为20ms10、工作环境温度：-10~+55℃或-20~+65℃10、过载保护：所有输出端在有短路，过载时均保护二、小功率开关电源系列规格表（单路输出）输出功率15W 30W 50W 70W 100W 120W 150W 200W输入电压110VAC/DC、220VAC/DC 50Hz输出电压5V、9V、12V、13.8V、15V、18V、24V、28V、48V、60V/DC特长输入电压范围宽、体积小、可靠性高、电磁兼容性好、效率高、保护功能完善三、大功率开关电源系列规格表（单路输出）输出功率250W400W500W750W1000W1200W1500W2000W 2400W 3000W 6000W输入电压110VAC/DC、220VAC/DC、380VAC三相 47~63Hz输出电压5V、9V、12V、13.8V、15V、18V、24V、28V、30V、48V、60V、80V、110V、150V、220V/DC特长稳压精度高、效率高、电磁兼容性好、保护功能全、使用寿命长四、多路输出开关电源系列规格表输出功率型号V1 V2 V3 V430W LKD-30-125 +5V2A +12V0.5A +24V0.5A LKD-30-15 +5V2.2A +24V1ALKD-30-121 +5V3A +12V1A -5V0.5A LKD-30-122 +5V3A +12V1.2A -12V0.5A LKD-30-133 +5V3A +15V0.5A -15V0.5A LKD-30-12 +5V4A +12V1A50W LKD-50-12F +5V3A +13V2.5A LKD-50-15F +5V3A +26V1.5ALKD-50-133 +5V4A +15V1A -15V1ALKD-50-122A +5V5A +12V1A -12V1ALKD-50-122B +5V8A +12V0.5A -12V0.5ALKD-50-1325 +5V4A +15V0.5A -12V0.5A +24V0.5A LKD-50-1335A +5V4A +15V0.5A -15V0.5A +24V0.5A LKD-50-1225 +5V6A +12V1A -12V1A +24V0.5A LKD-50-12 +5V6A +12V2ALKD-50-15 +5V6A+24V1ALKD-50-1335B +5V6A +15V1A -15V1A +24V0.5A100WLKD-100-T +5V12A -5V8ALKD-100-11A +5V3A +7.5V11.ALKD-100-12 +5V3A +12V7.2ALKD--100-15 +5V3A +24V3.5ALKD-100-125 +5V6A +12V2A +24V2ALKD-100-133 +5V10A +15V2.5A -15V1ALKD-100-1221 +5V10A +12V2A -12V2A +5V1.5A LKD-100-1331 +5V10A +15V2A -15V2A +5V1.5A LKD-100-1225 +5V10A +12V2A -12V2A +24V1A LKD-100-1335 +5V10A +15V2A -15V2A +24V1A摘自电子发烧友网站：/article/83/145/2006/200605254774.html开关电源的技术指标信息来源: 维库开发网发布时间:2009年2月24日开关电源的技术指标有很多，包括电气指标、机械特性、适用环境、可靠性、安全性和生产成本等。
我国现行的电磁兼容标准标准代号标准名称对应国际/国外标准GB／T4365-1996电磁兼容术语IEC50、IEC161(90) GJB76-85电磁干扰和电磁兼容性名词术语--GB／T6113-1995无线电干扰和抗扰度测量设备规范--GB 3907-83*工业无线电干扰基本测量方法--GB 4859-84*电气设备的抗干抗扰度性基本测量方法--GB／T15658-1995城市无线电噪声测量方法-- GB8702-88电磁辐射防护规定--GB／T13926.1-92工业过程测量和控制装置的电磁兼容性总论--GB／T13926.2-92工业过程测量和控制装置的电磁兼容性静电放电要求--GB／T13926.3-92工业过程测量和控制装置的电磁兼容性辐射电磁场要求--GB／T13926.4-92工业过程测量和控制装置的电磁兼容性电快速瞬变脉冲群要求--GB／T 14431-93无线电业务要求的信号／干扰保护比和最小可用场强--GB4824-1996工业、科学和医疗（ISM）射频设备电磁骚扰特性的测量方法和限值CISPRII（90）GB4343-1995家用和类似用途电动、电热器具、电动工具以及类似电器无线电干扰特性测量方法和允许值CISPR14（93）GB4343.2-1999电磁兼容 家用电器、电动工具和类似器具的要求 第2部分：抗扰度-产品类标准CISPR14-2：1997GB/T6113-1995无线电干扰和抗扰度测量设备规范--GB/T6113.2-1998无线电干扰和抗扰度测量方法--GB/T17618-1998信息技术设备抗扰度限值和测量方法CISPR24（97）GB/T17619-1998机动车电子器组件的电磁辐射抗扰性限值和测量方法GB/T17624.1-1998电磁兼容 综述 电磁兼容基本术语和定义的应用与解释IEC61000-1-1GB17625.1-1998低压电气及电子设备发出的谐波电流限值（设备每相输入电流＜16A）IEC61000-3-2(1995)标准代号标准名称对应国际/国外标准GB17625.2-1999电磁兼容限值对额定电流不大于16A的设备在低压供电系统中产生的电压波动和闪烁的限制--GB/T17626.1-1998电磁兼容试验和测量技术 抗扰度试验总论IEC61000-4-1（1992）GB/T17626.2-1998电磁兼容试验和测量技术 静电放电抗扰度试验IEC61000-4-2(1995)GB/T17626.3-1998电磁兼容试验和测量技术 射频电磁场抗扰度试验IEC61000-4-3(1995)GB/T17626.4-1998电磁兼容试验和测量技术 电快速瞬变脉冲群抗扰度试验IEC61000-4-4(1995)GB/T17626.5-1999电磁兼容试验和测量技术 浪涌（冲击）抗扰度试验--GB/T17626.6-1998电磁兼容试验和测量技术 射频场感应的传导抗扰度IEC61000-4-6(1996)GB/T17626.7-1998电磁兼容试验和测量技术 供电系统及所连设备谐波、谐间波的测量和测量仪器导则IEC61000-4-7(1991)GB/T17626.8-1998电磁兼容试验和测量技术 工频磁场抗扰度试验IEC61000-4-8(1993)GB/T17626.9-1998电磁兼容试验和测量技术 脉冲磁场抗扰度试验IEC61000-4-9(1993)GB/T17626.10-1998电磁兼容试验和测量技术 阻屁振荡磁场抗扰度试验IEC61000-4-10(1993)GB/T17626.12-1998电磁兼容试验和测量技术 振荡波抗扰度试验IEC61000-4-12(1995) GJB/Z17-1991军用装备电磁兼容性管理指南--GJB/Z25-1991电子设备和设施的接地、搭接和屏蔽设计指南--GJB/Z54-1994系统预防电磁能量效应的设计和试验指南--GJB/Z105-1998电子产品防静电控制手册--GJB1210-1991接地、搭接和屏蔽设计的实施--GJB1389-1992系统电磁兼容性要求--标准代号标准名称对应国际/国外标准GJB2079-1994无线电系统间干扰的测量方法--GJB2081-199487～108MHz频段广播业务和108～137MHz频段航空业务之间的兼容--GJB2926-1997电磁兼容性测试试验室认可要求-- GJB3007-1997防静电工作区技术要求--GJB151A-97军用电子设备和分系统电磁发射和敏感度要求--GJB152A-97军用电子设备和分系统电磁发射和敏感度测量--GB12190-90高性能屏蔽室屏蔽效能的测量方法-- GB6833.1-86*电子测量仪器电磁兼容性试验规范总则--GB6833.2-87*电子测量仪器电磁兼容性试验规范 磁场敏感度试验--GB6833.3-87*电子测量仪器电磁兼容性试验规范 静电放电敏感度试验--GB6833.4-87*电子测量仪器电磁兼容性试验规范 电源瞬态敏感度试验--GB6833.5-87*电子测量仪器电磁兼容性试验规范 辐射敏感度试验--GB6833.6-87*电子测量仪器电磁兼容性试验规范 传导敏感度试验--GB6833.7-87*电子测量仪器电磁兼容性试验规范 非工作状态磁场干扰试验--GB6833.8-87*电子测量仪器电磁兼容性试验规范 工作状态磁场干扰试验--GB6833.9-87*电子测量仪器电磁兼容性试验规范 传导干扰试验--GB6833.10-87*电于测量仪器电磁兼容性试验规范 辐射干扰试验--GB7343-87*10kHZ～30MHZ 无源无线电干扰滤波器和抑制元件抑制特性的测量方法--标准代号标准名称对应国际/国外标准GB7434-87*架空明线载波通信系统抗无线电广播和通信干扰的指标--GB7495-87架空电力线路与调幅广播收音台的防护问距-- GB13613-92对海中远程无线电导航台站电磁环境要求--GB13614-92短波无线电测向台（站）电磁环境要求-- GB13615-92地球站电磁环境保护要求-- GB13616-92微波接力站电磁环境保护要求-- GB13617-92短波无线电收信台（站）电磁环境要求-- GB13618-92对空情报雷达站电磁环境防护要求--GB／T13620-92卫星通信地球站与地面微波站之间协调区的确定和干扰计算方法--GB9254-1998信息技术设备的无线电骚扰限值和测量方法CISPR22（1997）GB17743-1999电气照明和类似设备的无线电干扰特性的限值和测量方法CISPR15（1996）*QJ 1211-870122;V06航天系统地面设施接地要求 国内 QJ 1213-870122;V06电磁屏蔽室屏蔽效能的测量方法 国内 *QJ 1539-880122;V751航天遥测系统的电磁兼容性要求和测量方法国内 *QJ 1692-890122;V06航天系统地面设施电磁兼容性要求 国内 QJ 1693--890122;V06电子元器件防静电要求 国内 QJ 1760-890122;V06用频谱仪测量电磁干扰的方法 国内标准代号标准名称对应国际/国外标准*QJ 1874-900122;V06接地、搭接和屏蔽的设计应用 国内 *QJ 1875-900122;V06静电测试方法 国内 QJ 1875A-980122;V06静电测试方法 国内 QJ 1950-900122;V06防静电操作系统技术要求 国内 QJ 2177-910122;V06防静电安全工作台技术要求 国内 QJ 2245-920122;V06电子仪器和设备防静电要求 国内 QJ 2256-920122;V06系统预防电磁能量效应的设计和试验指南 国内 QJ 2266-92 航天系统电磁兼容性要求 国内0122;V06*QJ 2268-920122;V711地（舰）空导弹武器系统抗干扰性能要求 国内QJ 2350-92 0122;V06电磁辐射敏感度的测试方法 横电磁波传输室测量国内QJ 2892-970122;V06EMI衬垫的测量与评价方法 国内 QJ 3035-980122;V27电子机柜电磁屏蔽要求和测试方法 国内标准代号标准名称对应国际/国外标准*QJ 1874-900122;V06接地、搭接和屏蔽的设计应用 国内 *QJ 1875-900122;V06静电测试方法 国内 QJ 1875A-980122;V06静电测试方法 国内 QJ 1950-900122;V06防静电操作系统技术要求 国内 QJ 2177-910122;V06防静电安全工作台技术要求 国内 QJ 2245-920122;V06电子仪器和设备防静电要求 国内 QJ 2256-920122;V06系统预防电磁能量效应的设计和试验指南 国内 QJ 2266-920122;V06航天系统电磁兼容性要求 国内 *QJ 2268-920122;V711地（舰）空导弹武器系统抗干扰性能要求 国内QJ 2350-92 0122;V06电磁辐射敏感度的测试方法 横电磁波传输室测量国内QJ 2892-970122;V06EMI衬垫的测量与评价方法 国内 QJ 3035-980122;V27电子机柜电磁屏蔽要求和测试方法 国内。

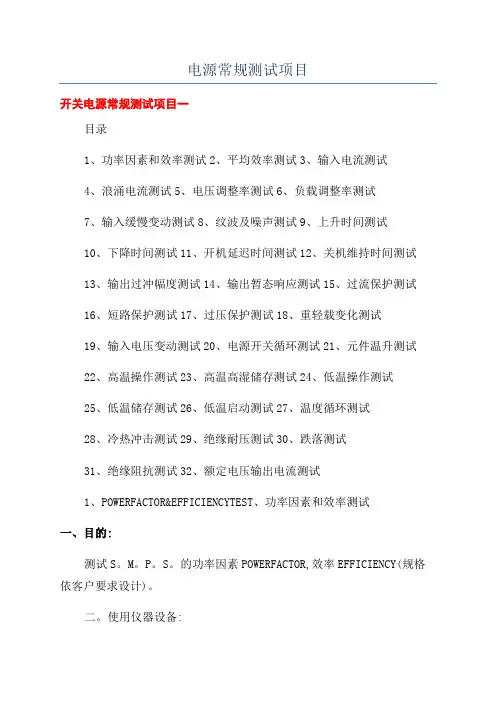

电源常规测试项目开关电源常规测试项目一目录1、功率因素和效率测试2、平均效率测试3、输入电流测试4、浪涌电流测试5、电压调整率测试6、负载调整率测试7、输入缓慢变动测试8、纹波及噪声测试9、上升时间测试10、下降时间测试11、开机延迟时间测试12、关机维持时间测试13、输出过冲幅度测试14、输出暂态响应测试15、过流保护测试16、短路保护测试17、过压保护测试18、重轻载变化测试19、输入电压变动测试20、电源开关循环测试21、元件温升测试22、高温操作测试23、高温高湿储存测试24、低温操作测试25、低温储存测试26、低温启动测试27、温度循环测试28、冷热冲击测试29、绝缘耐压测试30、跌落测试31、绝缘阻抗测试32、额定电压输出电流测试1、POWERFACTOR&EFFICIENCYTEST、功率因素和效率测试一、目的:测试S。
M。
P。
S。
的功率因素POWERFACTOR,效率EFFICIENCY(规格依客户要求设计)。
二。
使用仪器设备:(1)。
ACSOURCE、交流电源;(2)。
ELECTRONICLOAD、电子负载;(3)。
DIGITALVOLTAGEMETER(DVM)、数字式电压表;(4)。
ACPOWERMETER、功率表;三。
测试条件:四、测试方法:(1)。
依规格设定测试条件:输入电压,频率和输出负载。
(2)。
从POWERMETER读取PinandPF值,并读取输出电压,计算Pout。
(3)。
功率因素=PIN、(VinIin),效率=Pout、Pin100%；五。
测试回路图:2、ENERGYEFFICIENCYTEST、能效测试一、目的:测试S。
M。
P。
S。
能效值是否满足相应的各国能效等级标准要求(规格依各国标准要求定义)。
二。
使用仪器设备:(1)。
ACSOURCE、交流电源;(2)。
ELECTRONICLOAD、电子负载;(3)。
ACPOWERMETER、功率表;三。
测试条件:(1)。
P C电源的技术标准 Document number：NOCG-YUNOO-BUYTT-UU986-1986UTPC电源的技术指标一、电气性能电气性能方面业界一般采用I ntel的《ATXPowerSupplyDesignGuide》和《SFXPowerSupplyDesignGuide》，这里还可参考公司标准“微机用开关稳压电源”，其它的见以下的“电源应符合的标准与规范”，这里只介绍一些常用的基本技术指标。
1、交流输入：1．1相数：PC电源现在采用的是单相3线制，即火线、零线和大地线。
1．2额定输入电压和电压变动范围：日本配电电压有AC100V和200V，美国是AC110V，欧洲是否AC200V~240V,不同的地区和国家有差异，变动范围一般是±10％，但考虑配线和各国不同的电源情况，其变动范围多为－15％~＋10％。
开关电源几乎都以电容输入平滑方式作输入方式，所以会出现由高谐波失真引起的电压波动的问题，不过一般可用正弦波保证上述范围，输入电压失真大时要标明。
日本出口设备的输入电压多采用AC85V~132V（向AC100V~120V地区出口）和AC170V~264V（向AC200V~240V地区出口）两种，以适用于世界各国，中国国内输入电压为AC180V~264V，出口电源的输入电压均采用AC85V~135V（向AC100V~120V地区和国家出口）和AC180V~264V（向AC200V~240V地区和国家出口）两种，当然，也有特殊地区和国家的输入电压范围，要作相应的输入电压设计线路了。
为了方便生产和安装，对于使用不同输入电压的地区和国家，电源统一在输入线路部分安装了切换开关，作以上两种输入电压的切换，这就要求，必须明白出货地点的输入电压规格，以免出错，同时，对于安装了此切换开关的电源，一般要求在输入线路中安装输入电压异常保护器件―――吸收器件（如压敏电阻、负温电阻等），以保护后面线路的正常，从而保护电源所接机器设备的安全。

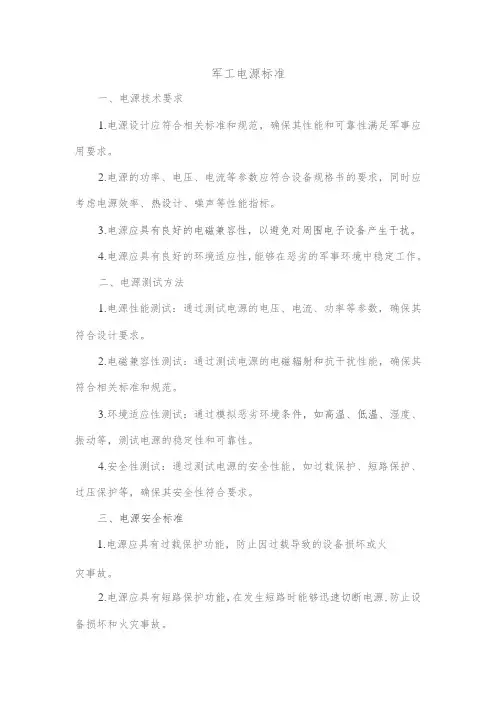

军工电源标准一、电源技术要求1.电源设计应符合相关标准和规范，确保其性能和可靠性满足军事应用要求。
2.电源的功率、电压、电流等参数应符合设备规格书的要求，同时应考虑电源效率、热设计、噪声等性能指标。
3.电源应具有良好的电磁兼容性，以避免对周围电子设备产生干扰。
4.电源应具有良好的环境适应性，能够在恶劣的军事环境中稳定工作。
二、电源测试方法1.电源性能测试：通过测试电源的电压、电流、功率等参数，确保其符合设计要求。
2.电磁兼容性测试：通过测试电源的电磁辐射和抗干扰性能，确保其符合相关标准和规范。
3.环境适应性测试：通过模拟恶劣环境条件，如高温、低温、湿度、振动等，测试电源的稳定性和可靠性。
4.安全性测试：通过测试电源的安全性能，如过载保护、短路保护、过压保护等，确保其安全性符合要求。
三、电源安全标准1.电源应具有过载保护功能，防止因过载导致的设备损坏或火灾事故。
2.电源应具有短路保护功能，在发生短路时能够迅速切断电源,防止设备损坏和火灾事故。
3.电源应具有过压保护功能，在输入电压过高时能够自动切断电源，防止设备损坏和火灾事故。
4.电源应具有欠压保护功能，在输入电压过低时能够自动切断电源，防止设备损坏和故障。
5.电源应具有温度保护功能，在温度过高时能够自动切断电源,防止设备损坏和火灾事故。
四、电磁兼容性标准1.电源应符合电磁辐射和电磁抗扰度标准，确保不对周围的电子设备产生干扰。
2.电源应采用合适的滤波和屏蔽措施，以降低电磁干扰的影响。
3.电源在设计时应考虑到电磁兼容性的要求，采用合理的电路设计和布局，降低电磁干扰的产生。
五、环境适应性标准1.电源应能够在高温、低温、湿度、振动等恶劣环境下稳定工作。
2.电源应具有防尘、防水等功能，能够适应恶劣的环境条件。
3.电源在设计时应考虑到环境适应性要求，采用耐高温、低温、湿度、振动的材料和结构。
六、可靠性标准1.电源应具有高可靠性，能够保证长时间稳定工作。
2.电源应采用高质量的元器件和材料，降低故障率和维修率。
EMC电磁兼容性测试项目有哪些？电磁兼容性测试项目主要包括1、辐射发射测试测试电子、电气、机械设备及其部件的辐射和辐射。
包括来自所有部件、电缆和接头的辐射和辐射，用于确认辐射是否符合标准要求，并确保在正常使用过程中影响同一环境中的其他设备。
2、传导骚扰试验用于测量设备从电源端口、信号端口发送到电网或信号网络的骚扰。
3、抗静电放电试验测试一个设备或系统的抗静电放电干扰能力，它是模拟的：操作者或物体接触设备时的放电；人或物体对接近物体的放电。
静电放电可能会直接通过能量交换引起半导体器件的损坏，放电引起电场磁场的变化，从而引起设备的误动作。
放电的噪声电流会引起设备的误动作。
4、射频辐射电磁场抗干扰能力测试对设备的干扰往往发生在设备操作、维修和安全检查人员使用手机时，无线电台、电视台、移动无线发射机和各种工业电磁辐射源以及焊机、晶闸管整流器、荧光灯工作时产生的寄生辐射会产生射频辐射干扰。
为了测试目的，建立一个评估电子设备抗射频辐射电磁场干扰能力的通用标准。
5、瞬变脉冲群抗干扰能力测试通过电路中的机械开关切换电感性负载通常会对同一电路中的其他电气和电子设备产生干扰。
测试机制是，组脉冲产生的共模电流通过线路时，利用线路分布电容能量的蓄积效应，能量蓄积到一定程度时，可能会引起线路(乃至设备)的动作错误。
通常，如果测试装置发生错误，就会连续发生错误。
说明即使稍微降低脉冲电压，也会继续发生错误的现象。
出现种群，脉冲重复频率高，波形上升时间短，能量小，一般不会导致设备故障，往往使设备误动作。
EMC电磁兼容性6、浪涌耐量试验雷击主要模拟间接雷。
例如，如果闪电击中室外线路，大量的电流会流过室外线路或接地电阻，产生干扰电压。
线路感应的电压和电流，雷电击中附近物体产生电磁场，线路感应的电压和电流，雷电撞击地面，地电流通过共同的接地系统时引入的噪声。
瞬变(主电源系统切换时产生的噪声，同一电网大型开关抖动时产生的噪声。
7、射频电场感应的传导干扰度测试通常，装置的导线长度可能相当于干扰频率的几个波长，这些导线可以通过传导方式对装置产生干扰。
开关电源的主要性能指标及其分析开关电源主要性能指标分为输入参数、输出参数、电磁兼容性能指标和其他标准等４类，它们是开关电源选择和设计制造的依据。
1、输入参数（1）输入电压国内应用的民用交流三相电源电压为３８０Ｖ，单相为２２０Ｖ。
目前，开关电源多采用国际通用电压范围，即单相交流８５～２６５Ｖ，这一范围覆盖了全球各种民用电源标准所限定的电压。
直流输入电压情况较复杂，从２４～６００Ｖ均有可能。
由于输入电压变化范围过宽，在设计开关电源过程中就必须留下较大裕量而造成浪费，因此，变化范围应在满足实际要求的前提下尽可能小。
（2）输入频率我国市电频率为５０Ｈｚ。
航空、航天及船舶用电源常采用４００Ｈｚ，它们的输入电压通常为单相或三相１１５Ｖ，整流后的脉动频率远高于工频，因而整流后所接滤波电容的电容量可减小很多。
（3）输入相数三相输入的情况下，整流后直流电压约为单相输入时的１．７倍，当开关电源功率大于５ｋＷ时，应选三相输入，以避免引起电网三相间的不平衡，同时可减小主电路的电流，以降低损耗。
功率为３～５ｋＷ时可选单相输入，以降低主电路电压等级，以降低成本。
（4）输入谐波电流和功率因数为保护电网环境、降低谐波污染、提高电能效率，许多国家和地区已出台相应的更高的标准要求（ＩＥＣ６１０００－３系列），对用电装置的输入谐波电流和功率因数做出较严格的规定，因而，输入谐波和功率因数成为开关电源的一个重要指标，也成为设计、应用开关电源产品的一个重点。
但减小谐波电流和提高功率因数会增大电路的复杂程度，增加成本，可靠性也会随着元器件的增加而下降。
因此，应根据实际需要和有关标准来制定指标。
目前单相有源功率因数校正（ＰＦＣ）技术已基本成熟，附加成本也较低，可很容易使输入功率因数达到０．９９以上，输入总谐波电流小于５％。
三相ＰＦＣ技术还不成熟，若要使功率因数达到较高值（如高于０．９９），则需要６开关ＰＷＭ整流电路，其成本很可能会高于后级ＤＣ／ＤＣ变换器成本。
电磁兼容（EMC）主要测试项目和对应标准介绍电磁兼容(EMC)知识--初学必看电磁兼容(EMC)主要测试项目和对应标准介绍□ 空间辐射(Radiation) EN55011,13,22 、CISPR11,13,22、FCC Part 15&18, VCCI 、GB14023、GB4824、GB9254、GB13837、GB18655、GB/T16607、GJB151A-97□ 传导干扰(Conduction) EN55011,13,14-1,15,22、CISPR11,13,14-1,15,22、FCC Part 15&18, VCCI 、GB4824、GB9254、GB13837、GB17743、GB4343、GB18655□ 喀呖声(Click) EN55014-1 、CISPR14□ 功率辐射(Power Clamp) EN55013,14-1 、CISPR13,14-1 、GB13837、GB4343□ 磁场辐射(Magnetic Emission) EN55011,15 、CISPR11,15 、GB17743、GB4824□ 静电放电(ESD) IEC61000-4-2、EN61000-4-2、GB/T17626.2□ 辐射抗扰度(R/S) IEC61000-4-3、EN61000-4-3 、GB/T17626.3 、GJB151A-97□ 脉冲群抗扰度(EFT/B) IEC61000-4-4、EN61000-4-4 、GB/T17626.4□ 浪涌抗扰度(SURGE) IEC61000-4-5、EN61000-4-5、GB/T17626.5□ 传导骚扰抗扰度(C/S) IEC61000-4-6、EN61000-4-6 、GB/T17626.6 、GJB151A-97□ 工频磁场抗扰度(M/S) IEC61000-4-8、EN61000-4-8、GB/T17626.8□ 电压跌落(DIPS) IEC61000-4-11、EN61000-4-11、GB/T17626.11□ 谐波电流(Harmonic) IEC61000-3-2、EN61000-3-2 、GB17625.1□ 电压波动和闪烁(Flicker) IEC61000-3-3、EN61000-3-3 、GB17625.2□ 振荡波抗扰度(Flicker) IEC61000-4-12、EN61000-4-12、GB/T17626.12EMC测试指南一、EMI（电磁骚扰）分射频和工频两类测试l 射频类测试项目：1.1 射频分传导和辐射两项测试射频传导（屏蔽室测试）1.1.1 传导分电压和功率两项测试1.1.2 传导电压标准：CISPR11、14、15、221.1.3 传导功率标准：CISPR11、14射频辐射（电波暗室测试）1.1.4 射频辐射标准：CISPR11、22、IEC60571l 工频类测试项目（实验室测试）1.2 工频分谐波和闪烁两项测试工频谐波1.2.1 IEC6100-3-2工频闪烁1.2.2 IEC6100-3-3二、EMS（电磁敏感度）分瞬变、射频、低频磁场、电源质量l 瞬变类测试项目（实验室测试）2.1 瞬变分静电、瞬变脉冲和浪涌三项测试瞬变静电IEC6100-4-2瞬变脉冲IEC6100-4-4瞬变浪涌IEC6100-4-5l 射频类项目2.2 射频分传导和辐射两项测试射频传导IEC61004-6（实验室测试）射频辐射IEC6100-4-3（电波暗室测试）l 低频磁场类测试项目（实验室测试）2.3 低频磁场分脉冲磁场和工频磁场两项测试脉冲磁场IEC6100-4-9工频磁场IEC6100-4-8电源质量类测试项目（实验室测试）2.4分跌落、中断、电压变化三项测试IEC6100-4-11注：几点说明：1. 传导功率测试面积 > 7x1M2. 传导电压测试桌：推荐 2x1.5x0.8要考虑柜式设备的测试面积。
电源测试项目·输入电压/电流/功率·输出电压调整(Hold-on Voltage Adjust)·电源调整率(Line Regulation)·负载调整率(Load Regulation)·综合调整率(Conmine Regulation)·输出纹波及杂讯(Output Ripple & Noise, RARD)·输入功率及效率(Input Power, Efficiency)·动态负载或暂态负载(Dynamic or Transient Response)·电源良好/失效(Power Good/Fail)时间·上升时间(rise)·起动(Set-Up)及保持(Hold-Up)时间·过电压保护(OVP, Over Voltage Protection)·过温度保护(OTP, Over temperature Protection)·短路保护(Short)·过电流保护(OCP, Over Current Protection)·过功率保护(OPP, Over Power Protection)·输入欠压保护(uvP, under voltage Protection)·输入过压保护·输入电流、漏电电流等·耐压绝缘: 电源输入对地，电源输出对地；·机壳接地：需于0.1欧姆以下，以避免漏电触电之危险。
·老化寿命测试：高温(约50-60度)及长时间(约8-24小时)满载测试·Inrush: 开机输入冲击电流，开关电源对供电系统的影响。

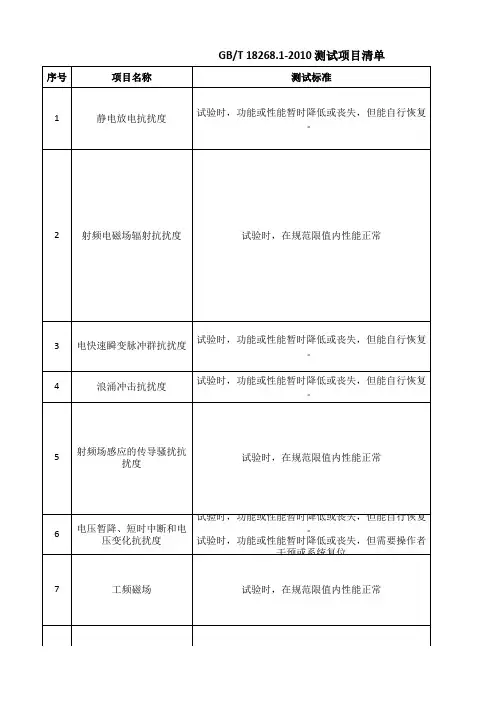

谐波电流测试Harmonics静电抗扰度测试 ESD产品浪涌抗扰度测试 Surge电压跌落/短时中断抗扰度测试 DIP/i电快速瞬变脉冲群抗扰度测试 EFT/B电源端子传导骚扰测试CS辐射骚扰场强测试RS。
常用电磁兼容测试项目和测试要点电磁兼容(EMC)测试旨在评估电子设备在电磁环境中的工作性能和互操作性。
以下是常见的EMC测试项目和测试要点。
1.射频辐射测试-测试目标：评估设备在高频电磁辐射下的抗干扰能力，以避免对其他设备或系统的干扰。
-测试要点：测量设备产生的电磁辐射水平，包括辐射电场强度和功率密度。
确保设备的辐射不会超过国家和国际标准的允许范围。
2.射频传导测试-测试目标：评估设备在电磁传导环境中的抗干扰能力，确认设备内部电路不会受到外部电磁干扰的影响。
-测试要点：测量设备的抗传导能力，包括输入输出端口的传导电路和连接线路的耦合干扰。
确保设备的传导水平不会超过国家和国际标准的限制。
3.静电放电测试-测试目标：评估设备在静电放电环境下的耐受能力，以避免因静电放电而损坏或破坏设备。
-测试要点：通过模拟不同电压和放电模式，测试设备对静电放电的反应。
确保设备的防静电能力达到规定的标准。
4.暂态电压抗扰度测试-测试目标：评估设备在暂态电压事件(如电网突波、间歇性电源故障)中的可靠性和耐受能力。
-测试要点：应用特定电压脉冲或波形模拟暂态事件，检测设备对暂态电压的反应。
确保设备在这些事件发生时不会损坏或引起错误操作。
5.快速变化抗扰度测试-测试目标：评估设备对快速变化电磁场的耐受能力，以避免设备发生错误或损坏。
-测试要点：通过应用高频、高幅值的电磁场来测试设备的反应。
确保设备在这些快速变化的电磁场中仍能正常运行。
6.涌流试验-测试目标：评估设备在电力网络电源涌流事件中的电参量和过电流保护性能。
-测试要点：将设备连接到电力线路上，模拟电网突波、电源起动和其他电源涌流事件。
确保设备对涌流事件的反应良好，不损坏和保护电源网络。
在进行EMC测试时2.预测试：在正式测试之前，进行初步测试以确定设备的基本性能和潜在问题。
这可以帮助发现和解决问题，并减少后续测试的复杂性和时间。
3.引导束缚：确保测试环境在合适的屏蔽条件下进行，以防止外部干扰对测试结果的影响。
常见电磁兼容和电性能检测检测项目广电计量杜亚俊电磁兼容和电性能检测综述 (1)汽车整车及零部件 (1)汽车整车 (2)汽车电子部件 (2)航空机载 (3)轨道交通 (4)国防军工 (5)电磁 (7)无线通信与通信基站干扰排查 (8)无线通信产品 (9)其他电子设备 (12)多国认证 (14)产品电磁兼容设计整改服务 (16)研发设计服务 (16)失效分析与整改调试服务 (16)技术培训服务 (17)电磁兼容和电性能检测综述广电计量在广州、武汉、北京、无锡检测基地建有电磁兼容实验室，并与各地电磁兼容检测机构和实验室达成战略合作，为各大企业解决电磁兼容与电磁辐射影响的各类安全问题。
下设技术研究院所属的电磁兼容研究所为客户提供电磁兼容设计、标准建立以及科研项目验收等服务。
服务类型：●汽车整车及零部件●航空机载●轨道交通●电力设备●医疗用电子设备●国防军工●电磁●无线通信及其他电子设备●船载电子设备汽车整车及零部件广电计量汽车电磁兼容检测能力获日产、神龙、江淮、吉利、宇通等整车厂认可，完全满足民品汽车整车及零部件电磁兼容检测领域有关国际、国家和行业标准，以及各车厂标准，汽车电子电磁兼容检测技术能力处于行业领先水平。
审核认可：日产认可实验室神龙认可实验室江铃认可实验室广汽认可实验室一汽轿车认可实验室E8/E9/E11认可实验室北汽认可实验室众泰认可实验室……汽车整车所有乘用车、商用车、货车及挂车■检测项目■检测标准整车对外电磁辐射GB14023/CISPR 12整车对内辐射GB18655/CISPR 25整车辐射抗干扰ISO 11451-2整车大电流（BCI）ISO 11451-4整车静电放电（ESD）GB/T 19951/ISO 10605汽车电子部件汽车电子控制装置：包括动力总成控制、底盘和车身电子控制、舒适和防盗系统等。
车载汽车电子装置：包括汽车信息系统(车载电脑)、车灯、汽车胎压监测系统、导航系统、汽车视听娱乐系统、车载通信系统、车载网络、倒车影像后视系统、车载领航员后视摄像头等。
第一部分：电源指标的概念、定义一．描述输入电压影响输出电压的几个指标形式。
1．绝对稳压系数。
A．绝对稳压系数：表示负载不变时，稳压电源输出直流变化量△U0与输入电网变化量△Ui之比。
既：K=△U0/△Ui。
B．相对稳压系数：表示负载不变时，稳压器输出直流电压Uo的相对变化量△Uo与输出电网Ui的相对变化量△Ui 之比。
急：S=△Uo/Uo/△Ui/Ui2.电网调整率。
它表示输入电网电压由额定值变化+-10%时，稳压电源输出电压的相对变化量，有时也以绝对值表示。
3.电压稳定度。
负载电流保持为额定范围内的任何值，输入电压在规定的范围内变化所引起的输出电压相对变化△Uo/Uo（百分值），称为稳压器的电压稳定度。
二．负载对输出电压影响的几种指标形式。
1．负载调整率（也称电流调整率）。
在额定电网电压下，负载电流从零变化到最大时，输出电压的最大相对变化量，常用百分数表示，有时也用绝对变化量表示。
2．输出电阻（也称等效内阻或内阻）。
在额定电网电压下，由于负载电流变化△IL引起输出电压变化△Uo，则输出电阻为Ro=|△Uo/△IL|欧。
三．纹波电压的几个指标形式。
1．最大纹波电压。
在额定输出电压和负载电流下，输出电压的纹波（包括噪声）的绝对值的大小，通常以峰峰值或有效值表示。
2．纹波系数Y（%）。
在额定负载电流下，输出纹波电压的有效值Urms与输出直流电压Uo之比，既y=Umrs/Uox100%3．纹波电压抑制比。
在规定的纹波频率（例如50HZ）下，输出电压中的纹波电压Ui~与输出电压中的纹波电压Uo~之比，即：纹波电压抑制比=Ui~/Uo~。
这里声明一下：噪声不同于纹波。
纹波是出现在输出端子间的一种与输入频率和开关频率同步的成分，用峰-峰（peaktopeak）值表示，一般在输出电压的0.5%以下；噪声是出现在输出端子间的纹波以外的一种高频成分，也用峰-峰（peaktopeak）值表示，一般在输出电压的1%左右。
纹波噪声是二者的合成，用峰-峰（peaktopeak）值表示，一般在输出电压的2%以下。
四．冲击电流。
冲击电流是指输入电压按规定时间间隔接通或断开时，输入电流达到稳定状态前所通过的最大瞬间电流。
一般是20A——30A。
五．过流保护。
是一种电源负载保护功能，以避免发生包括输出端子上的短路在内的过负载输出电流对电源和负载的损坏。
过流的给定值一般是额定电流的110%——130%。
六．过压保护。
是一种对端子间过大电压进行负载保护的功能。
一般规定为输出电压的130%——150%。
七．输出欠压保护。
当输出电压在标准值以下时，检测输出电压下降或为保护负载及防止误操作而停止电源并发出报警信号，多为输出电压的80%——30%左右。
八．过热保护。
在电源内部发生异常或因使用不当而使电源温升超标时停止电源的工作并发出报警信号。
九．温度漂移和温度系数。
温度漂移：环境温度的变化影响元器件的参数的变化，从而引起稳压器输出电压变化。
常用温度系数表示温度漂移的大小。
绝对温度系数：温度变化1摄氏度引起输出电压值的变化△UoT，单位是V/℃或毫伏每摄氏度。
相对温度系数：温度变化1摄氏度引起输出电压相对变化△UoT/Uo，单位是V/℃。
十．漂移。
稳压器在输入电压、负载电流和环境温度保持一定的情况下，元件参数的稳定性也会造成输出电压的变化，慢变化叫漂移，快变化叫噪声，介于两者之间叫起伏。
表示漂移的方法有两种：1．在指定的时间内输出电压值的变化△Uot。
2．在指定时间内输出电压的相对变化△Uot/Uo。
考察漂移的时间可以定为1分钟、10分钟、1小时、8小时或更长。
只在精度较高的稳压器中，才有温度系数和温漂两项指标。
十一．响应时间。
是指负载电流突然变化时，稳压器的输出电压从开始变化到达新的稳定值的一段调整时间。
在直流稳压器中，则是用在矩形波负载电流时的输出电压波形来表示这个特性，称为过度特性。
十二．失真。
这是交流稳压器特有的。
是指输出波形不是正波形，产生波形畸变，称为畸变。
十三．噪声。
按30HZ——18kHZ的可听频率规定，这对开关电源的转换频率不成问题，但对带风扇的电源要根据需要加以规定。
十四．输入噪声。
为使开关电源工作保持正常状态，要根据额定输入条件，按由允许输入外并叠加于工业用频率的脉冲状电压（0——peak）制定输入噪声指标。
一般外加脉冲宽度为100——800us，外加电压1000V。
十五．浪涌。
这是在输入电压，以1分钟以上的间隔按规定次数加一种浪涌电压，以避免发生绝缘破坏、闪络、电弧等异常现象。
通信设备等规定的数值为数千伏，一般为1200V。
十六．静电噪声。
指在额定输入条件下，外加到电源框体的任意部分时，全输出电路能保持正常工作状态的一种重复脉冲状的静电。
一般保证5——10KV以内。
十七．稳定度。
允许使用条件下，输出电压最大相对变化△Uo/Uo。
十八．电气安全要求（GB4943-90）。
1．电源结构的安全要求。
1）空间要求。
UL、CSA、VDE安全规范强调了在带电部分之间和带电部分与非带电金属部分之间的表面、空间的距离要求。
UL、CSA要求：极间电压大于等于250VAC的高压导体之间，以及高压导体与非带电金属部分之间（这里不包括导线间），无论在表面间还是在空间，均应有0.1英寸的距离；VDE要求交流线之间有3mm的徐变或2mm 的净空隙；IEC要求：交流线间有3mm的净空间隙及在交流线与接地导体间的4mm的净空间隙。
另外，VDE、IEC要求在电源的输出和输入之间，至少有8mm的空间间距。
2）电介质实验测试方法（打高压：输入与输出、输入和地、输入AC两级之间）。
3）漏电流测量。
漏电流是流经输入侧地线的电流，在开关电源中主要是通过静噪滤波器的旁路电容器泄露电流。
UL、CSA均要求暴露的不带电的金属部分均应与大地相接，漏电流测量是通过将这些部分与大地之间接一个1.5K 欧的电阻，其漏电流应该不大于5毫安。
VDE允许：用1.5K欧的电阻与150nP电容并接。
并施加1.06倍额定使用电压，对数据处理设备，漏电流应不大于3.5毫安。
一般是1毫安左右。
4）绝缘电阻测试。
VDE要求：输入和低电压输出电路之间应有7M欧的电阻，在可接触到的金属部分和输入之间，应有2M欧的电阻或加500V直流电压持续1分钟。
5）印制电路板要求。
要求是UL认证的94V-2材料或比此更好的材料。
2．对电源变压器结构的安全要求。
1）变压器的绝缘。
变压器的绕组使用的铜线应为漆包线，其他金属部分应涂有瓷、漆等绝缘物质。
2）变压器的介电强度。
在实验中不应出现绝缘层破裂和飞弧现象。
3）变压器的绝缘电阻。
变压器绕组间的绝缘电阻至少为10M欧，在绕组与磁心、骨架、屏蔽层间施加500伏直流电压，持续1分钟，不应出现击穿、飞弧现象。
4）变压器湿度电阻。
变压器必须在放置于潮湿的环境之后，立即进行绝缘电阻和介电强度实验，并满足要求。
潮湿环境一般是：相对湿度为92%（公差为2%），温度稳定在20到30摄氏度之间，误差允许1%，需在内放置至少48小时之后，立即进行上述实验。
此时变压器的本身温度不应该较进入潮湿环境之前测试高出4摄氏度。
5）VDE关于变压器温度特性的要求。
6）UL、CSA关于变压器温度特性的要求。
注：IEC——InternationalElectrotechnicalCommission VDE——VerbandesDeutcherElectrotechnicerUL——Underwriters’LaboratoriesCSA——CanadianStandardsAssociationFCC——FederalCommunicationsCommission十九．无线电骚扰（按照GB9254-1998测试）。
1．电源端子骚扰电压限值。
2．辐射骚扰限值。
二十．环境实验。
环境试验是将产品或材料暴露到自然或人工环境中，从而对它们在实际上可能遇到的贮存、运输和使用条件下的性能作出评价。
⑴低温⑵高温⑶恒定湿热⑷交变湿热⑸冲撞（冲击和碰撞）⑹振动⑺恒加速⑻贮存⑼长霉⑽腐蚀大气（例如盐雾）⑾砂尘⑿空气压力（高压或低压）⒀温度变化⒁可燃性⒂密封⒃水⒄辐射（太阳或核）⒅锡焊⒆接端强度⒇噪声：微打65DB二十一．电磁兼容性试验。
电磁兼容性试验（electromagneticcompatiblityEMC）电磁兼容性是指设备或系统在共同的电磁环境中能正常工作且不对该环境中任何事物构成不能承受的电磁干扰的能力。
电磁干扰波一般有两种传播途径,要按各个途径进行评价.一种是以波长长的频带向电源线传播,给发射区以干扰的途径,一般在30MHZ以下.这种波长长的频率在附属于电子设备的电源线的长度范围内还不满1个波长，其辐射到空间的量也很少，由此可掌握发生于电源线上的电压，进而可充分评估干扰的大小，这种噪声叫做传导噪声。
当频率达到30MHZ以上，波长也会随之变短。
这时如果只对发生于电源线的噪声源电压进行评价，就与实际干扰不符。
因此，采用了通过直接测定传播到空间的干扰波评价噪声大小的方法，该噪声就叫做辐射噪声。
测定辐射噪声的方法有上述按电场强度对传播空间的干扰波进行直接测定的方法和测定泄露到电源线上的功率的方法。
电磁兼容性试验包括以下试验：①磁场敏感度：（抗扰性）设备、分系统或系统暴露在电磁辐射下的不希望有的响应程度。
敏感度电平越小，敏感性越高，抗扰性越差。
固定频率、峰峰值的磁场②静电放电敏感度：具有不同静电电位的物体相互靠近或直接接触引起的电荷转移。
300PF电容充电到-15000V，通过500欧电阻放电。
可超差，但放完后要正常。
数据传递、储存，不能丢③电源瞬态敏感度：包括尖峰信号敏感度（0.5us10us2倍）、电压瞬态敏感度（10%-30%，30S恢复）、频率瞬态敏感度（5%-10%，30S恢复）。
④辐射敏感度：对造成设备降级的辐射干扰场的度量。
（14K-1GHZ，电场强度为1V/M）⑤传导敏感度：当引起设备不希望有的响应或造成其性能降级时，对在电源、控制或信号线上的干扰信号或电压的度量。
（30HZ-50KHZ3V，50K-400M1V）⑥非工作状态磁场干扰：包装箱4.6m磁通密度小于0.525uT,0.9m0.525Ut。
⑦工作状态磁场干扰：上、下、左、右交流磁通密度小于0.5mT。
⑧传导干扰：沿着导体传播的干扰。
10KHz-30MHz60(48)dBuV。
⑨辐射干扰：通过空间以电磁波形式传播的电磁干扰。
10KHz-1000MHz30屏蔽室60(54)uV/m。
第二部分测试方法一．耐电压（HI.POT,ELECTRICSTRENGTH,DIELECTRICVOLTAGEWITHSTAND）KV1.1定义:于指定的端子间,例如:I/P-O/P,I/P-FG,O/P-FG间,可耐交流之有效值,漏电流一般可容许10毫安,时间1分钟。
