电源测试项目

开关电源32个检测项目检测方法与检测设备开关电源是现代电子产品中常见的电源类型，它具有功率转化效率高、体积小、重量轻、使用方便等优点。

为了确保开关电源的质量和性能，需要进行一系列的检测项目。

1.输入电压范围测试：通过改变电源输入电压进行测试，判断开关电源在不同电压范围内的输出情况。

检测方法为改变输入电压并观察输出电压变化，检测设备为数字电压表。

2.输出电压范围测试：通过改变开关电源的输出负载进行测试，判断开关电源的输出电压范围。

检测方法为改变输出负载并观察输出电压变化，检测设备为数字电压表。

3.输出电压精度测试：使用高精度数字电压表测量开关电源的输出电压，与设定值进行对比，判断输出电压的精度。

检测设备为高精度数字电压表。

4.输出电流范围测试：通过改变开关电源的输出负载进行测试，判断开关电源的输出电流范围。

检测方法为改变输出负载并观察输出电流变化，检测设备为数字电流表。

5.输出电流精度测试：使用高精度数字电流表测量开关电源的输出电流，与设定值进行对比，判断输出电流的精度。

检测设备为高精度数字电流表。

6.输出功率测试：通过测量输出电压和输出电流的乘积，计算出开关电源的输出功率。

检测设备为数字电压表和数字电流表。

7.效率测试：通过测量开关电源的输入功率和输出功率的比值，计算出开关电源的效率。

检测设备为数字功率计和负载。

8.开机过压测试：将开关电源的输入电压调整至设定值的两倍，观察开关电源的输出电压情况。

检测设备为数字电压表。

9.短路保护测试：在开关电源的输出端短接一个负载，观察开关电源是否能自动切换到短路保护状态。

检测设备为负载。

10.过流保护测试：在开关电源的输出端增加一个大负载，观察开关电源是否能自动切换到过流保护状态。

检测设备为负载。

11.过载保护测试：在开关电源的输出端增加一个超出额定负载的负载，观察开关电源是否能自动切换到过载保护状态。

检测设备为负载。

12.输出电压波动测试：在开关电源的输出端接入一个示波器，观察输出波形是否正常。

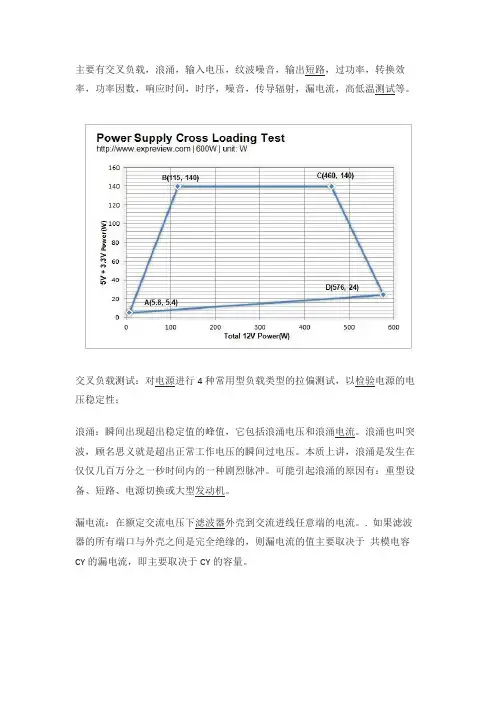

率，功率因数，响应时间，时序，噪音，传导辐射，漏电流，高低温测试等。

交叉负载测试：对电源进行4种常用型负载类型的拉偏测试，以检验电源的电压稳定性；
浪涌：瞬间出现超出稳定值的峰值，它包括浪涌电压和浪涌电流。

浪涌也叫突波，顾名思义就是超出正常工作电压的瞬间过电压。

本质上讲，浪涌是发生在仅仅几百万分之一秒时间内的一种剧烈脉冲。

可能引起浪涌的原因有：重型设备、短路、电源切换或大型发动机。

漏电流：在额定交流电压下滤波器外壳到交流进线任意端的电流。

. 如果滤波器的所有端口与外壳之间是完全绝缘的，则漏电流的值主要取决于共模电容CY的漏电流，即主要取决于CY的容量。

开关电源32个检测项目检测方法与检测设备开关电源是一种将交流电转化为直流电的电源设备，广泛应用于电子产品、通信设备、工业自动化等领域。

为了确保开关电源的性能和安全，常需要对其进行多个检测项目的测试。

下面将介绍开关电源常见的32个检测项目的方法和相应的检测设备。

1.输入电压范围：通过设置不同的输入电压，检测开关电源的工作状态是否正常。

通常可以使用数字多用表或专用输入电压模拟器进行测试。

2.输入电压波动：通过改变输入电压的大小和频率，检测开关电源在电压波动情况下的输出是否正常。

可以使用数字多用表或示波器进行测量。

3.输出电压范围：通过设置不同的输出负载和电流条件，检测开关电源输出电压的稳定性。

可以使用数字多用表或示波器进行测量。

4.输出电压稳定性：在不同负载和输入电压条件下，检测开关电源输出电压的稳定性。

通常使用数字多用表或示波器进行测量。

5.输出电压调整率：通过改变输入电压或负载情况下的输出电压变化，检测开关电源对输入电压和负载变化的响应速度。

可以使用数字多用表或示波器进行测量。

6.输出电流范围：通过改变输出电流负载，检测开关电源的输出电流是否满足要求。

可以使用电流表进行测量。

7.输出电流稳定性：在不同负载和输入电压条件下，检测开关电源输出电流的稳定性。

通常使用电流表进行测量。

8.输出电流调整率：通过改变输入电压或负载情况下的输出电流变化，检测开关电源对输入电压和负载变化的响应速度。

可以使用电流表进行测量。

9.输出功率范围：通过改变输出电压和电流负载，检测开关电源的输出功率是否满足要求。

可以使用功率计进行测量。

10.效率：通过输入功率和输出功率的比值，检测开关电源的转换效率。

可以使用功率计进行测量。

11.输入功率因数：通过测量开关电源的输入电流和输入电压的相位差，检测开关电源的输入功率因数。

可以使用功率因数仪进行测量。

12.输出纹波电压：通过示波器测量开关电源输出电压的纹波情况，以评估电源的滤波效果。

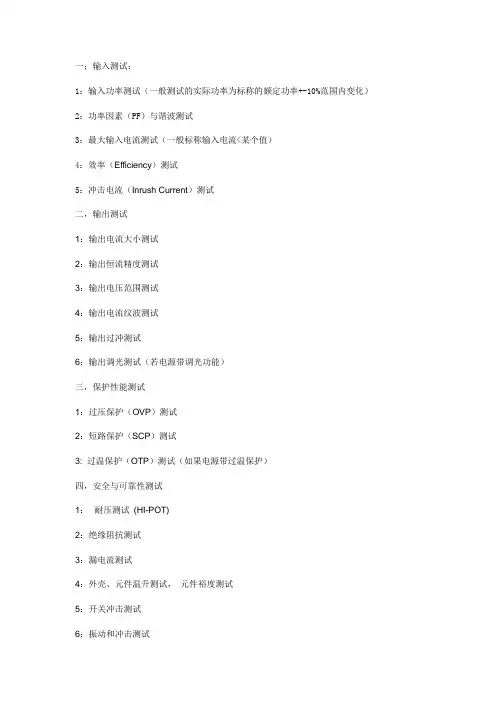

一；输入测试：
1：输入功率测试（一般测试的实际功率为标称的额定功率+-10%范围内变化）2：功率因素（PF）与谐波测试
3：最大输入电流测试（一般标称输入电流<某个值）
4：效率（Efficiency）测试
5：冲击电流（Inrush Current）测试
二，输出测试
1：输出电流大小测试
2：输出恒流精度测试
3：输出电压范围测试
4：输出电流纹波测试
5：输出过冲测试
6：输出调光测试（若电源带调光功能）
三，保护性能测试
1：过压保护（OVP）测试
2：短路保护（SCP）测试
3: 过温保护（OTP）测试（如果电源带过温保护）
四，安全与可靠性测试
1：耐压测试(HI-POT)
2：绝缘阻抗测试
3：漏电流测试
4：外壳、元件温升测试，元件裕度测试
5：开关冲击测试
6：振动和冲击测试
7：环境实验测试（包括低温启动，高温运行，高低温冲击测试）
8：防水与烟雾测试（主要针对户外防水电源）
五：电磁兼容（EMC）测试
1：传导测试（按EN55015 标准，9KHz-30MHz)
2:辐射测试（按EN55015 标准，30MHz-300MHz）
3：电磁敏感度 EMS测试
4：电磁抗干扰度ELECTROMAGNETIC IMMUNITY测试。

开关电源的测试项目以及方法开关电源是一种用于对电能进行转换和控制的电子设备。

它广泛应用于计算机、通信、家电等领域。

为了确保开关电源的正常工作和安全性能，需要进行一系列的测试。

下面将介绍开关电源的一些常见测试项目及测试方法。

一、静态参数测试1.输入电压范围测试：通过增加或减小输入电压，测试开关电源在各个输入电压范围内的工作状态和性能。

2.输出电压测量：使用数字电压表或示波器，测量开关电源在各个输出负载下的输出电压值，并比较与额定输出电压的误差。

3.输出电流测量：利用电流表或电流互感器，测量开关电源在各个负载下的输出电流，并比较与额定输出电流的误差。

二、工作状态测试1.转换速度测试：通过改变输入或负载条件，测试开关电源在不同工作状态下的转换速度。

2.过载保护测试：在满负载状态下，增加输出负载，观察开关电源是否能及时启动过载保护功能。

3.温度测试：在不同环境温度下，测量开关电源的温度变化，以评估其散热性能和温度稳定性。

三、效率测试1.输入功率测量：通过测量输入电压和输入电流，计算开关电源的输入功率，并比较与额定输入功率的误差。

2.输出功率测量：通过测量输出电压和输出电流，计算开关电源的输出功率，并比较与额定输出功率的误差。

3.效率计算：根据输入功率和输出功率的测量结果，计算开关电源的效率，并比较与额定效率的误差。

四、安全性能测试1.绝缘电阻测量：使用绝缘电阻测试仪，测量开关电源的输入与输出接地的绝缘电阻值，并比较与标准要求的误差。

2.泄漏电流测量：通过使用漏电流测试仪，测量开关电源在正常工作状态下的漏电流值，并比较与安全标准的限制。

3.短路保护测试：在空载状态下，将输出引线短接，观察开关电源是否能及时启动短路保护功能。

以上是开关电源常见的测试项目及测试方法，通过这些测试可以评估开关电源的性能和安全性能，并确保其正常工作和安全可靠。

在进行测试时，应根据具体的产品要求和标准，选择适当的测试设备和测试方法，以确保测试结果的准确性和可靠性。

常规开关电源测试规范一、概述本文主要阐述了开关电源必须通过一系列的测试，使其符合所有功能规格、保护特性、安规（如UL、CSA、VDE、DEMKO、SEMKO，长城等之耐压、抗燃、漏电流、接地等安全规格）、电磁兼容（如FCC、CE等之传导与幅射干扰）、可靠性（如老化寿命测试）、及其他特定要求等。

测试开关电源是否通过设计指标，需要各种精密的电子设备去模拟电源在各种环境下实际工作中的性能。

下面是开关电源一些测试项目：1.功能(Functions)测试：·电压调整率测试(Line Regulation Test)·负载调整率测试(Load Regulation Test)·输出纹波及噪声测试(Output Ripple & Noise Test)·功率因数和效率测试(Power Faction & Efficiency Test)·能效测试（Energy Efficiency Test）·上升时间测试（Rise Time Test）·下降时间测试（Fall Time Test）·开机延迟时间测试（Turn On Delay Time Test）·关机保持时间测试（Hold Up Time Test）·输出过冲幅度测试(Output Overshoot Test)·输出暂态响应测试（Output Transient Response Test）2.保护动作(Protections)测试：·过电压保护(OVP, Over Voltage Protection)·短路保护(Short Circuit Protection)·过电流保护(OCP, Over Current Protection)3.安全(Safety)规格测试：·输入电流、漏电电流等·耐压绝缘: 电源输入对地，电源输出对地；电路板线路须有安全间距。

电源设计验证测试规范目录一、目的 (2)二、范围 (2)三、权责 (2)四、测试项目及测试方法 (2)*1. 绝缘电阻和抗电强度测试 (2)*2. 综合电气性能测试 (3)2.1.输入电流 (3)2.2.满载输入功率、输入功率因数及输出电压 (3)2.3.PS ON/OFF电压（遥控电平） (3)2.4.线性调整率 (4)2.5.负载调整率 (4)2.6.交越调整率 (4)2.7.效率测试 (4)2.8.开机冲击电流 (5)2.9.省电测试（待机功耗） (5)2.10.输出电压纹波及噪声 (5)2.11.输出过流保护值和短路保护（OCP 和SCP） (5)2.12.输出电压过压保护（OVP） (6)2.13.启动时间及维持时间 (6)2.14.输出超调电压 (6)2.15.输出上升时间 (6)2.16. Inverter电气规格测试（带INVERTER部分） (7)3.振动测试(单机裸体) (7)4.包装跌落测试 (7)*5.老化测试 (8)*6.温升测试 (8)*7.冷机启动实验 (9)*8.高温高湿工作实验 (9)*9.低温工作实验 (9)*10.高低温变化工作实验 (10)*11.输入电源开/关循环可靠性实验 (11)12.连续工作可靠性实验 (11)13.泄漏电流测试 (11)*14. C.E.传导测试 (12)15. R.E.辐射测试 (12)16.Harmonics谐波电流 (12)17.ESD 静电抗扰度 (12)18.Surge 雷击浪涌抗扰度 (12)19.DIP/i 电压跌落/短时中断 (12)20.EFT/B电快速瞬变脉冲群 (12)一、目的规范电源产品设计验证的实验内容及测试方法，及时发现设计阶段可能存在的问题，便于改进，以使最终产品的品质达到设计输入的要求。

二、范围开发部电源产品设计阶段。

三、权责1.开发部测试工程师负责本标准的技术制定。

2.开发部负责人负责本标准的审定或批示。

开关电源的测试方案一、引言开关电源是一种常见的电源类型，被广泛应用于各种电子设备中。

为了确保开关电源的品质和性能符合标准要求，需要进行严格的测试。

本文将介绍开关电源的测试方案，包括测试设备的选择、测试项目的制定和实施过程的要点。

二、测试设备的选择1.示波器：用于观察开关电源输出的波形，判断输出电压和电流的稳定性和准确性。

2.多表：用于测试开关电源的输入电压、输出电压和电流。

3.功率计：用于测试开关电源的输出功率和效率。

4.电源负载：用于对开关电源进行负载测试，模拟实际工作条件。

5.温度计：用于测试开关电源的工作温度。

6.绝缘电阻测试仪：用于测试开关电源的绝缘电阻，确保产品的安全性。

三、测试项目的制定1.输入电压范围测试：测试开关电源适应的输入电压范围，包括标称电压±10%以内的波动范围。

2.输入电流测试：测试开关电源在额定输入电压下的输入电流，用于评估开关电源的能耗。

3.输出电压波形测试：测试开关电源的输出电压波形是否符合标准要求，包括纹波和噪声。

4.输出电压稳定性测试：测试开关电源在负载变化时，输出电压的稳定性。

5.输出电流稳定性测试：测试开关电源在负载变化时，输出电流的稳定性。

6.效率测试：测试开关电源的转换效率，评估开关电源的能量利用程度。

7.温度测试：测试开关电源在额定工作条件下的温度，查看开关电源的散热性能。

8.绝缘电阻测试：测试开关电源的绝缘电阻，确保产品的安全性。

四、测试实施要点1.准备工作：确保测试设备的准确性和可用性，校准测试设备。

2.测试环境：确保测试环境的稳定性，包括供电稳定、温度控制和噪声控制。

3.测试顺序：按照测试项目的顺序进行测试，先进行输入电压范围测试，再进行其他项目的测试。

4.测试参数：根据产品标准和要求，设定测试参数，例如输入电压、负载电流等。

5.测试样本选择：根据抽样原则，选择测试样本进行测试。

样本的选择应该具有代表性，并覆盖产品的不同批次和型号。

6.测试记录：记录测试过程中的测试数据和结果，并进行详细的分析和总结。

常规开关电源测试规范一、概述本文主要阐述了开关电源必须通过一系列的测试，使其符合所有功能规格、保护特性、安规（如UL、CSA、VDE、DEMKO、SEMKO，长城等之耐压、抗燃、漏电流、接地等安全规格）、电磁兼容（如FCC、CE等之传导与幅射干扰）、可靠性（如老化寿命测试）、及其他特定要求等。

测试开关电源是否通过设计指标，需要各种精密的电子设备去模拟电源在各种环境下实际工作中的性能。

下面是开关电源一些测试项目：1.功能(Functions)测试：·电压调整率测试(Line Regulation Test)·负载调整率测试(Load Regulation Test)·输出纹波及噪声测试(Output Ripple & Noise Test)·功率因数和效率测试(Power Faction & Efficiency Test)·能效测试（Energy Efficiency Test）·上升时间测试（Rise Time Test）·下降时间测试（Fall Time Test）·开机延迟时间测试（Turn On Delay Time Test）·关机保持时间测试（Hold Up Time Test）·输出过冲幅度测试(Output Overshoot Test)·输出暂态响应测试（Output Transient Response Test）2.保护动作(Protections)测试：·过电压保护(OVP, Over Voltage Protection)·短路保护(Short Circuit Protection)·过电流保护(OCP, Over Current Protection)3.安全(Safety)规格测试：·输入电流、漏电电流等·耐压绝缘: 电源输入对地，电源输出对地；电路板线路须有安全间距。

电源常规测试项目开关电源常规测试项目一目录1、功率因素和效率测试2、平均效率测试3、输入电流测试4、浪涌电流测试5、电压调整率测试6、负载调整率测试7、输入缓慢变动测试8、纹波及噪声测试9、上升时间测试10、下降时间测试11、开机延迟时间测试12、关机维持时间测试13、输出过冲幅度测试14、输出暂态响应测试15、过流保护测试16、短路保护测试17、过压保护测试18、重轻载变化测试19、输入电压变动测试20、电源开关循环测试21、元件温升测试22、高温操作测试23、高温高湿储存测试24、低温操作测试25、低温储存测试26、低温启动测试27、温度循环测试28、冷热冲击测试29、绝缘耐压测试30、跌落测试31、绝缘阻抗测试32、额定电压输出电流测试1、POWERFACTOR&EFFICIENCYTEST、功率因素和效率测试一、目的:测试S。

M。

P。

S。

的功率因素POWERFACTOR,效率EFFICIENCY(规格依客户要求设计)。

二。

使用仪器设备:(1)。

ACSOURCE、交流电源;(2)。

ELECTRONICLOAD、电子负载;(3)。

DIGITALVOLTAGEMETER(DVM)、数字式电压表;(4)。

ACPOWERMETER、功率表;三。

测试条件:四、测试方法:(1)。

依规格设定测试条件:输入电压,频率和输出负载。

(2)。

从POWERMETER读取PinandPF值,并读取输出电压,计算Pout。

(3)。

功率因素=PIN、(VinIin),效率=Pout、Pin100%；五。

测试回路图:2、ENERGYEFFICIENCYTEST、能效测试一、目的:测试S。

M。

P。

S。

能效值是否满足相应的各国能效等级标准要求(规格依各国标准要求定义)。

二。

使用仪器设备:(1)。

ACSOURCE、交流电源;(2)。

ELECTRONICLOAD、电子负载;(3)。

ACPOWERMETER、功率表;三。

测试条件:(1)。

根据IEC 62368标准，电源测试项目包括以下几项：
1.耐压测试：对设备的初级和次级之间进行耐压测试，以确保设备在正常操
作和异常情况下的电气安全性。

2.绝缘阻抗测试：测试设备的初级和次级之间的绝缘阻抗，以确认其符合标
准要求。

3.接触电流测试：测试设备的接触电流，以确保其符合标准要求。

4.输入功率测试：测试设备的输入功率，一方面可以检查标签所标识的额定
功率值是否与测试值相符，另一方面可以通过输入功率测试值来架设温升测试。

5.接地电阻测试：针对I类产品接地线的测试，使用25A电流通过接地电线，
测量电线两端的电压，计算出电阻值应小于0.1欧。

这些测试项目的目的是确保设备的电源安全性，保护人员和财产安全。

开关电源测试规范By ZGQ一、概述本文主要阐述了开关电源必须通过一系列的测试，使其符合所有功能规格、保护特性、安规（如UL、CSA、VDE、DEMKO、SEMKO，长城等之耐压、抗燃、漏电流、接地等安全规格）、电磁兼容（如FCC、CE等之传导与幅射干扰）、可靠性（如老化寿命测试）、及其他特定要求等。

测试开关电源是否通过设计指标，需要各种精密的电子设备去模拟电源在各种环境下实际工作中的性能。

下面是开关电源一些测试项目：1.功能(Functions)测试：·电压调整率测试(Line Regulation Test)·负载调整率测试(Load Regulation Test)·输出纹波及噪声测试(Output Ripple & Noise Test)·功率因数和效率测试(Power Faction & Efficiency Test)·能效测试（Energy Efficiency Test）·上升时间测试（Rise Time Test）·下降时间测试（Fall Time Test）·开机延迟时间测试（Turn On Delay Time Test）·关机保持时间测试（Hold Up Time Test）·输出过冲幅度测试(Output Overshoot Test)·输出暂态响应测试（Output Transient Response Test）2.保护动作(Protections)测试：·过电压保护(OVP, Over Voltage Protection)·短路保护(Short Circuit Protection)·过电流保护(OCP, Over Current Protection)3.安全(Safety)规格测试：·输入电流、漏电电流等·耐压绝缘: 电源输入对地，电源输出对地；电路板线路须有安全间距。

电源测试项目·输入电压/电流/功率·输出电压调整(Hold-on Voltage Adjust)·电源调整率(Line Regulation)·负载调整率(Load Regulation)·综合调整率(Conmine Regulation)·输出纹波及杂讯(Output Ripple & Noise, RARD)·输入功率及效率(Input Power, Efficiency)·动态负载或暂态负载(Dynamic or Transient Response)·电源良好/失效(Power Good/Fail)时间·上升时间(rise)·起动(Set-Up)及保持(Hold-Up)时间·过电压保护(OVP, Over Voltage Protection)·过温度保护(OTP, Over temperature Protection)·短路保护(Short)·过电流保护(OCP, Over Current Protection)·过功率保护(OPP, Over Power Protection)·输入欠压保护(uvP, under voltage Protection)·输入过压保护·输入电流、漏电电流等·耐压绝缘: 电源输入对地，电源输出对地；·机壳接地：需于0.1欧姆以下，以避免漏电触电之危险。

·老化寿命测试：高温(约50-60度)及长时间(约8-24小时)满载测试·Inrush: 开机输入冲击电流，开关电源对供电系统的影响。

谐波电流测试Harmonics静电抗扰度测试 ESD产品浪涌抗扰度测试 Surge电压跌落/短时中断抗扰度测试 DIP/i电快速瞬变脉冲群抗扰度测试 EFT/B电源端子传导骚扰测试CS辐射骚扰场强测试RS。

移动电源质量检测主要分为以下几个项目：实际容量检测、内阻检测、转换效率检测、过载及短路保护检测，空载电压，带载电压等。

移动电源检测主要用到的仪器仪表：直流电源，电子负载仪，电池内阻测试仪，功率计，万用表，老化柜等。

移动电源测试关键项目：1.实际容量检测：实际容量检测是对移动电源实际使用时能放出的电池容量值进行检测。

这一项检测可以测试移动电源标称的容量跟实际使用时能发出容量的差距，如果电池的实际容量低于标称容量，那么这款移动电源则视为虚标容量。

这项测试可以使用电子负载进行测试，使用电子负载恒流功能设置好放电电流以及放电截至电压值后，启动测试，电子负载能自动得出实际容量值。

所需设备：直流电子负载2.内阻测试：移动电源的内阻不是常数，在充放电过程中随时间不断变化，这是因为移动电源电芯内化学活性物质的组成，电解液的浓度和温度都在不断的改变。

欧姆内阻遵守欧姆定律，极化内阻随电流密度增加而增大，但不是线性关系。

常随电流密度的对数增大而线性增加。

不同类型的电池内阻不同。

相同类型的电池，由于内部化学特性的不一致，内阻也不一样。

电池的内阻很小，我们一般用毫欧的单位来定义它。

内阻是衡量电池性能的一个重要技术指标。

正常情况下，内阻小的电池放电能力强，内阻大的电池放电能力弱。

所需设备：电池内阻测试仪3.转换率测试：移动电源的转换效率的概念与LED驱动电源是一样的，即移动电源实际能输出的电能与电芯的实际输出电能之间的比例。

转换效率越高，那么移动电源的品质则越好，移动电源的转换效率是使用直流电子负载仪及直流电源的配合对每款移动电源的电路板进行检测。

检测过程中，使用直流电源模拟移动电源电芯，使用直流电子负载模拟用电器（智能手机等），观测输入输出两端数据。

通过计算能轻松得出移动电源的转换效率。

所需设备：直流电子负载仪，直流电源4.过载及短路测试：过载短路测试是属于移动电源安规测试。

短路保护方面，我们只需要在移动电源输出端接上电子负载进行短路测试，看移动电源是否是否做出保护动作，保护恢复时间是多久；而过载保护测试，则是在输出端接上直流电子负载直接进行OCP测试，可轻松测试出保护具体的保护值。

开关电源测试项目方法开关电源是一种高效能、稳定性好的电源装置，广泛应用于各个领域。

为确保开关电源产品的质量和可靠性，需要进行一系列的测试。

本文将介绍开关电源测试的项目和方法。

一、输入参数测试1.输入电压范围测试：在标称输入电压范围内，逐步改变输入电压，记录开关电源的输出电压和输入电流，检查其是否符合设计要求。

2.输入电流测试：保持输入电压不变，在不同负载条件下测量输入电流，检查其与设计值的偏差。

二、输出参数测试1.输出电压范围测试：在标称输入电压下，逐步改变负载电流，记录开关电源的输出电压和输出电流，检查其是否符合设计要求。

2.输出电流测试：保持输入电压不变，在不同负载条件下测量输出电流，检查其与设计值的偏差。

3.输出电压波动测试：在标称输入电压和负载下，测量输出电压的稳定性，检查是否存在过大的波动。

三、效率测试1.全负载效率测试：在标称输入电压和满负载条件下，测量开关电源的输入功率和输出功率，计算其效率，并与设计值进行对比。

2.部分负载效率测试：在标称输入电压和部分负载条件下，测量开关电源的输入功率和输出功率，计算其效率，并与设计值进行对比。

四、保护功能测试1.过电压保护测试：在不同输入电压和负载条件下，逐步提高输入电压，观察开关电源的反应，检查其是否能及时切断输出，保护负载和自身。

2.过载保护测试：在标称输入电压和不同负载条件下，逐步增加负载电流，观察开关电源的反应，检查其是否能及时切断输出，保护负载和自身。

3.短路保护测试：在标称输入电压和负载条件下，对输出端进行短路测试，观察开关电源的反应，检查其是否能及时切断输出，保护负载和自身。

五、EMC测试开关电源需要通过EMC测试，以确保其在使用时不会对其他电子设备造成电磁干扰。

EMC测试包括辐射和传导两个方面。

1.辐射测试：将开关电源放置在规定的辐射测试室中，通过射频频谱分析仪、天线和功率计等设备测量其辐射幅度，检查是否符合国家标准。

2.传导测试：使用专用的微电源测量设备，在不同频率下对开关电源进行测量，检查其传导电磁干扰的情况，包括共模干扰和差模干扰。

开关电源的测试项目介绍开关电源是一种将交流电转换为稳定直流电的电力转换器。

作为现代电子设备中不可或缺的组成部分，开关电源的质量和可靠性对整个设备的性能和寿命都有着重要的影响。

因此，对开关电源进行全面的测试和评估是十分必要的。

下面将详细介绍一些常用的开关电源测试项目。

1.输入电源电压测量：输入电源电压是开关电源转换的前提条件，因此进行输入电压的测量和监测是必不可少的。

测试时需要使用示波器或万用表等设备来测量输入电源的电压波形和幅值，以确保其与设计要求相符。

2.输出电压稳定性测试：开关电源的主要功能是将输入电源转换为稳定的输出直流电压。

因此，在设计阶段需要确定输出电压的稳定性指标，并在测试阶段使用示波器或负载进行测量和评估。

测试时需要覆盖不同工作负载下的输出电压稳定性，并确保其在设定的误差范围内。

3.效率测试：开关电源的效率是衡量其转换效率的重要指标之一、测试时需要使用负载设备和功率计等设备来测量输入功率和输出功率，并计算出效率。

通常，开关电源在50%负载及70%负载下的效率是最重要的测试指标。

4.瞬态响应测试：开关电源在负载变化时需要快速调整输出电压以保持稳定。

因此，瞬态响应测试是评估开关电源响应速度和稳定性的重要手段。

测试时需要快速改变负载，并使用示波器等设备来监测和评估输出电压的变化情况。

5.温度测试：开关电源在工作时会产生一定的热量，因此温度测试也是十分重要的。

测试时需要使用红外测温仪等设备来测量开关电源的表面温度，并确保其在设计要求的范围内。

6.开关频率测试：开关电源的输出电压是由开关元件的开关频率决定的。

测试时需要使用示波器等设备来测量开关频率，并确保其与设计要求相符。

7.输入电流谐波测试：开关电源在工作时会产生一定的谐波电流。

测试时需要使用功率负载和功率分析仪等设备来测量和分析输入电流谐波含量，以确保其在设计要求的范围内。

总之，开关电源的测试项目包括输入电源电压测量、输出电压稳定性测试、效率测试、瞬态响应测试、温度测试、开关频率测试和输入电流谐波测试等。
