水泥混凝土路面设计 2

第六章水泥混凝土路面设计1.设计资料新建永州至蓝山高速位于自然区划Ⅳ区，采用普通混凝路面设计，双向四车道，路面宽 26m，交通量年平均增长率为8.0%2.交通分析使用初期设计车道每日通过标准轴载作用次数N s根据昼夜双向交通量统计，有使用初期设计车道日标准轴载换算车型前后轴轴轮数Pi(kpa)轴载系数交通量N iδi (P i /100) 16δi Ni小客车前轴1–116000后轴1–123中客车前轴1–1500 SH130后轴1–21大客车前轴1–1400 CA50后轴1–21小货车前轴1–11000 BJ130后轴1–21中货车前轴1–1600 CA50后轴1–21中货车前轴1–1400 EQ140后轴1–21大货车前轴1–149400 JN150后轴1–21特大车前轴1–1日野后轴1–21300KB222拖挂车前轴1–1601200五十铃后轴3–21000〔小于 40KN的单轴和小于 80KN的双轴略去不计，方向分配系数为a=0.5 ，车道分配系数为 b=0.8 〕。

na i N i (Pi)16N s a bi 1100 ×使用年限内的累计标准轴次N e查?公路水泥混凝土路面设计标准? (JTG D40—2021) ，设计基准期为 t =30a ，临界荷位处轮迹横向分布系数取0.2, 交通量年平均增长率 g γ=8.0%，累计标准轴次〔使用年限内的累计标准轴次〕 ：N s [(1 g ) t1] 3657N eg 1.74 10故此路属于重交通等级3. 初拟路面结构查?公路水泥混凝土路面设计标准?(JTG D40—2021) 水泥混凝土面层厚度的参考范围：高速公路〔重交通等级〕平安等级为一级，变异水平为低级；按设计要求，根据路基的干湿类型，设计6 种方案，并进行方案比选。

枯燥状态方案一：(1) 初拟路面结构初拟水泥混凝土面层厚度 h=25cm 。

基层选用水泥稳定碎石，厚度 h 1=15cm 。

水泥混凝土路面施工组织设计一、项目概述本项目是一项水泥混凝土路面施工工程，旨在对某地区的道路进行改造和升级，提高道路的承载能力和使用寿命。

本文将详细介绍施工组织设计的内容，包括施工组织方案、施工方法和施工进度等。

二、施工组织方案1.施工组织原则根据工程特点和施工要求，本项目的施工组织方案应遵循以下原则：（1）安全第一：确保施工过程中的安全，采取必要的安全防护措施；（2）高效施工：合理安排施工工艺和施工顺序，提高施工效率；（3）质量保证：严格按照相关标准和规范进行施工，确保工程质量；（4）环境保护：采取措施减少施工对环境的影响。

2.施工组织步骤（1）前期准备：组织编制施工方案、施工图纸和施工技术措施等，确定施工人员和机械设备的需求，并进行采购和调配。

（2）施工准备：对施工现场进行清理，确保施工区域的平整和无障碍物；搭建施工临时设施，包括办公室、仓库和工人宿舍等。

（3）施工工艺：按照施工方案，采用适当的施工工艺进行施工，包括路面基层处理、混凝土浇筑和养护等。

（4）质量控制：严格按照相关标准和规范进行施工，进行质量检查和验收，确保工程质量。

（5）安全管理：建立完善的安全管理制度，进行安全教育和培训，加强现场安全监督和检查，确保施工安全。

三、施工方法1.路面基层处理（1）清理：清除路面上的杂物和积水，确保施工面干燥清洁。

（2）修补：对已有的路面进行修补，包括填补裂缝、修复坑洞等。

（3）压实：使用压路机对路面进行压实，提高基层的密实度。

2.混凝土浇筑（1）准备混凝土：按照设计要求，准备好配合比和原材料，进行混凝土的搅拌和调配。

（2）浇筑：采用机械浇筑的方式，将混凝土均匀地倒在路面上，并使用振动器进行均匀压实。

（3）养护：对已浇筑的混凝土进行养护，包括保湿和防止外界温度对混凝土的影响。

3.施工进度根据工程规模和施工条件，制定合理的施工进度安排，包括施工起止时间、工序安排和里程碑节点等。

同时，根据实际施工情况，及时调整施工进度，确保工程按时完成。

水泥混凝土路面设计水泥混凝土路面设计是道路工程设计的重要组成部分，其设计原则和规范的制定对保障道路的安全和使用寿命具有重要意义。

随着科技的进步和经验的积累，水泥混凝土路面设计规范也在不断完善和更新。

以下是最新规范下的水泥混凝土路面设计内容。

一、基本要求1.路面设计应满足道路使用功能的需要，保证安全、舒适和可持续使用。

2.路面设计应考虑当地气候条件、交通量和设备状况等因素，确定适当的厚度和结构形式。

3.路面设计应满足最低使用期限要求，并考虑日常维护和修复的便利性。

二、材料选择1.水泥：采用符合国家标准的水泥，确保材料质量和性能的稳定性。

2.粗细骨料：采用符合国家标准的骨料，保证骨料的强度和稳定性。

3.混凝土配合比：根据设计要求，选择合适的配合比，确保混凝土的强度和耐久性。

三、路面厚度设计1.路面厚度应根据设计交通量、使用年限和地质条件等因素确定，确保路面的承载能力和使用寿命。

2.路面厚度设计应满足最小标准厚度要求，并考虑增加适当的厚度以提高路面的耐久性。

3.路面厚度设计应考虑垮塌、裂缝和变形等因素，避免由于路面不均匀沉降引起的损坏。

四、路面结构1.路面结构形式应根据设计交通量和地理条件等因素确定，包括刚性路面、半刚性路面和柔性路面等形式。

2.刚性路面一般适用于交通量较大的道路，半刚性路面适用于交通量适中的道路，柔性路面适用于交通量较小的道路。

3.路面结构形式应考虑降低噪音、提高舒适性和减少油污等因素，并采取合适的措施进行防滑处理。

五、施工工艺1.路面施工应按照国家标准和规范的要求进行，采用适当的施工方法和工艺措施。

2.路面施工应进行充分的土质处理和水平校正，确保路面的平整度和纵坡要求。

3.路面施工应严格控制施工质量和厚度，避免出现坑洼、裂缝和不均匀沉降等问题。

六、养护管理1.路面养护管理应建立完善的制度和方案，包括定期巡检、维护和修复等工作内容。

2.路面养护管理应及时发现和处理路面损坏和缺陷，减少进一步扩大和加剧的可能性。

水泥混凝土路面施工组织设计一、项目概述水泥混凝土路面施工是道路建设中的重要环节之一，它直接影响着道路的使用寿命和行车安全。

本文将就水泥混凝土路面施工组织设计进行详细阐述，包括施工步骤、施工方案、施工机械和设备等方面的内容。

二、施工步骤1. 前期准备在施工前，需要进行充分的前期准备工作。

包括确定施工地点、制定施工计划、编制施工图纸和材料清单等。

2. 地面处理施工前需要对道路基层进行处理，包括清理、平整和加固。

清理工作包括清除杂物、泥土和油污等，平整工作包括填补坑洞和修复损坏的路面，加固工作包括加铺碎石层和压实。

3. 模板安装根据设计要求和路面形状，安装模板。

模板的安装应保证平整、牢固，以确保水泥混凝土浇筑后的路面平整度和均匀度。

4. 混凝土浇筑在模板安装完成后，进行混凝土的浇筑工作。

混凝土应按照设计配合比进行搅拌，并在浇筑前进行试验以确保其质量。

浇筑时应注意控制浇筑速度和均匀性，避免出现空鼓和裂缝等问题。

5. 养护混凝土浇筑完成后，需要进行养护工作。

养护的目的是保持混凝土的湿润和温度稳定，以促进其早期强度发展和防止开裂。

养护时间一般为7-14天，具体根据气候条件和混凝土类型而定。

三、施工方案1. 施工工艺根据施工步骤，制定详细的施工工艺方案。

包括施工顺序、施工方法、施工机械和设备的选择等。

施工工艺应考虑到施工效率和质量要求，确保施工过程的顺利进行。

2. 施工进度计划在制定施工方案的同时，需要制定详细的施工进度计划。

根据工期和资源情况，合理安排施工任务和时间节点，确保施工进度的合理性和可行性。

3. 安全措施在施工过程中，应采取必要的安全措施，保障施工人员和周围环境的安全。

包括设置警示标志、划定施工区域、配备安全防护装备等。

四、施工机械和设备1. 混凝土搅拌站混凝土搅拌站是生产混凝土的重要设备，用于搅拌混凝土原料，保证混凝土的质量和配合比。

搅拌站应具备自动化控制系统和质量监测设备，以确保生产过程的稳定性和可控性。

路面设计说明4.1、主要技术指标车行道：双车道面层类型：水泥混凝土路面自然区划：本路段经过地区属中华人民共和国自然区划V2区设计标准轴载：双轮组单轴IOOkN横坡：时单向坡4.2、路面结构设计水泥险路面面层：水泥混凝土路面，厚度20cm。

调平层：级配碎石调平层，厚度4cm底基层：手摆片石，厚度16CIDO水泥混凝土路面设计基准期10年，设计基准期内车道所承受的标准轴载BZZ-IOO,累计作用次数为950932次，为中交通等级，基层顶面当量回弹模量146. 2MPa,变异水平等级为中级，可靠度系数为L 06。

基层顶面竣工验收弯沉值LS= 100.0 （0. Olnun）土基顶面竣工验收弯沉值LS= 310.0 （0. Olmm）水泥混凝土设计抗弯（折）拉强度为4. 5Mpa （抗压强度不小于30Mpa）,混凝土弯拉模量29GPa.水泥稳定粒料回弹模量为1500 MPa,新建路基30 Mpa o4.3、水泥混凝土面层组成设计设计以荷载应力和温度应力产生综合疲劳损坏作为设计标准，以纵缝边缘中部作为临界荷位，综合疲劳应力不高于水泥混凝土板的弯拉强度作为控制指标，对路面厚度进行了计算。

中湿段的路面总厚度不小于水泥混凝土路面的防冻最小厚度。

单车道路面混凝土基本板块尺寸为4.5mX4.5m （长X宽）。

水泥混凝土板厚均为20厘米，设计弯拉强度不小于4. 5MPa,路面面层弯拉弹性模量为Ec=29GPa,要求使用硅酸盐水泥、普通硅酸盐水泥和道路硅酸盐水泥，水泥标号为42.5号，所用石料必须满足有关规范对石料强度指标的技术要求，砂的细度模数宜在2. 0-3. 5之间。

路面的抗滑以构造深度不低于0.6mm,混凝土水灰比不大于0. 46,掺用的外加剂应经配合比试验应符合要求后方可使用。

假缝上部的槽口用切缝机进行切割。

构造物横穿公路时，构造物顶面至板底距离小于120Cm时，其顶面及两侧各6m 范围内的混凝土面板采用钢筋网补强。

水泥混凝土路面施工组织设计一、项目背景在城市交通建设中，道路是连接各个区域的重要交通枢纽。

为了提高道路的承载能力、耐久性和平整度，水泥混凝土路面成为一种常见的选择。

本文将详细介绍水泥混凝土路面施工组织设计，包括施工方案、施工流程、施工人员和设备的组织安排等。

二、施工方案1. 路面设计：根据道路使用情况、交通流量和设计要求，确定水泥混凝土路面的厚度、配筋、施工层次等参数。

确保路面的承载能力和耐久性。

2. 施工工艺：确定施工工艺，包括路面基层处理、模板安装、混凝土浇筑、养护等。

确保施工质量和进度。

三、施工流程1. 路面基层处理：清理路面，清除杂物和泥土，确保基层平整、坚实。

如果需要，进行填土和夯实处理。

2. 模板安装：根据设计要求，安装适当的模板，用于控制混凝土的形状和厚度。

3. 混凝土浇筑：按照设计要求，将预制的混凝土均匀地倒入模板内，使用振动器进行浇筑和压实，确保混凝土的密实性和平整度。

4. 养护：在混凝土浇筑完成后，进行养护措施，包括覆盖保湿膜、喷水养护等，以保持混凝土的湿润和温度适宜，促进混凝土的强度和耐久性发展。

四、施工人员和设备的组织安排1. 施工人员：根据施工规模和工期，确定所需的施工人员数量和专业。

包括施工队长、操作工、技术人员等。

确保施工人员具备相关技能和经验。

2. 施工设备：根据施工工艺和规模，确定所需的施工设备。

包括挖掘机、平地机、混凝土搅拌车、振动器等。

确保设备的正常运行和施工效率。

五、安全措施1. 安全培训：对施工人员进行安全培训，提高其安全意识和应急处理能力。

2. 安全设施：设置安全警示标志和围栏，确保施工现场的安全。

3. 安全检查：定期进行安全检查，发现并解决施工中存在的安全隐患。

六、质量控制1. 施工材料：选择符合国家标准的水泥、骨料和添加剂，确保施工材料的质量。

2. 施工工艺：按照施工方案和规范要求，严格执行施工工艺，确保施工质量。

3. 质量检测：对混凝土进行抽样检测，检验其强度、密实性和平整度等指标。

水泥混凝土双层路面的设计与施工一、引言水泥混凝土双层路面是目前的一种常见路面设计，它采用两层不同厚度的水泥混凝土结构，具有高强度、耐久性强等优点，适用于高速公路、城市主干道等场合。

本文将对水泥混凝土双层路面的设计和施工进行详细介绍。

二、设计1.路面结构水泥混凝土双层路面结构一般分为上层和下层两部分。

上层采用较厚的水泥混凝土结构，承担车辆荷载和外部环境的影响；下层采用较薄的水泥混凝土结构，主要起到支撑作用，防止上层变形。

上下层之间需要设置隔离层，以避免上下层之间出现接缝。

2.路面厚度水泥混凝土双层路面的厚度一般根据设计车速、交通量、土壤条件等要素来确定。

一般上层厚度在20~30cm之间，下层厚度在10~20cm之间。

如果路面要承受较大的车流量和较快的车速，则需要增加路面厚度。

3.路面强度水泥混凝土双层路面的强度是保证路面耐久性和安全性的关键。

一般来说，上层的强度需要达到C30-C50级别，下层的强度需要达到C15-C30级别。

同时，需要注意上下层之间的强度差异，以免出现层间开裂等问题。

4.路面斜度水泥混凝土双层路面的斜度一般采用纵向梯形斜度，即路面两侧高出中央部分。

这样可以有效排除雨水和污水，提高路面的排水性能。

一般来说，斜度的设计应根据当地的降雨量和排水能力来确定。

三、施工1.材料准备水泥混凝土双层路面的施工需要准备大量的材料，包括水泥、骨料、砂子、钢筋等。

这些材料需要按照施工图纸中规定的比例进行搅拌和加工。

2.基础处理在施工之前，需要进行基础处理，包括清理现场、挖掘基础、加固基础等。

基础的加固可以采用加固网或者钢筋网等方式，以提高基础的承载能力。

3.模板安装在基础加固完成后，需要安装模板。

模板的安装需要注意模板的平整度和稳定性，以确保路面的平整度和强度。

4.浇筑混凝土在模板安装完成后，需要进行混凝土的浇筑。

混凝土的浇筑需要注意浇筑的均匀性和密实性，以避免产生空鼓和裂缝等问题。

5.养护混凝土浇筑完成后，需要进行养护。

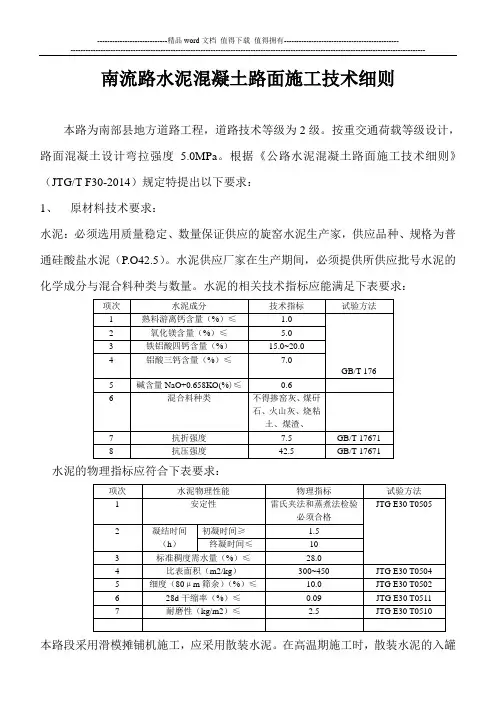

南流路水泥混凝土路面施工技术细则本路为南部县地方道路工程，道路技术等级为2级。

按重交通荷载等级设计，路面混凝土设计弯拉强度 5.0MPa。

根据《公路水泥混凝土路面施工技术细则》（JTG/T F30-2014）规定特提出以下要求：1、原材料技术要求：水泥：必须选用质量稳定、数量保证供应的旋窑水泥生产家，供应品种、规格为普通硅酸盐水泥（P.O42.5）。

水泥供应厂家在生产期间，必须提供所供应批号水泥的化学成分与混合料种类与数量。

水泥的相关技术指标应能满足下表要求：水泥的物理指标应符合下表要求：本路段采用滑模摊铺机施工，应采用散装水泥。

在高温期施工时，散装水泥的入罐温度不宜高于60℃；低温期施工时，水泥进入搅拌缸的温度不宜低于10℃.本工程路面混凝土拌合料中不允许另外掺加诸如粉煤灰、超细矿粉之类的外掺混合料。

粗集料：粗集料应使用质地坚硬、耐久、干净的碎石、破碎卵石或卵石。

本工程不允许使用利用旧结构混凝土经机械加工破碎筛分的再生粗集料。

本工程所使用的粗集料质量不应低于下表的要求：本路段混凝土所用粗集料最大公称粒径为26.5mm。

在做混凝土配合比时宜将粗集料分为2~3个单粒级的集料，并掺合使用，不得使用不分级的统料。

粗集料的合成级配累计筛余百分率必须符合以下范围要求：细集料：细集料应使用质地坚硬、耐久、洁净的天然砂或机制砂，不宜使用再生细集料。

本工程所使用的细集料质量不应低于下表的要求：天然砂的质量标准天然砂的级配范围宜符合下表的规定。

面层水泥混凝土使用的天然砂细度模数宜在2.0～3.7之间。

机制砂宜采用碎石作为原料，并用专用设备生产。

外加剂：面层水泥混凝土外加剂质量除应符合国家和行业现行相关标准外，尚应符合下表要求，各项性能指标的检测方法应符合现行《混凝土外加剂》（GB 8076)的规定。

面层水泥混凝土外加剂产品的质量标准机制砂的级配范围已符合下表的规定。

面层水泥混凝土使用的机制砂细度模数宜在2.3～3.1之间。
