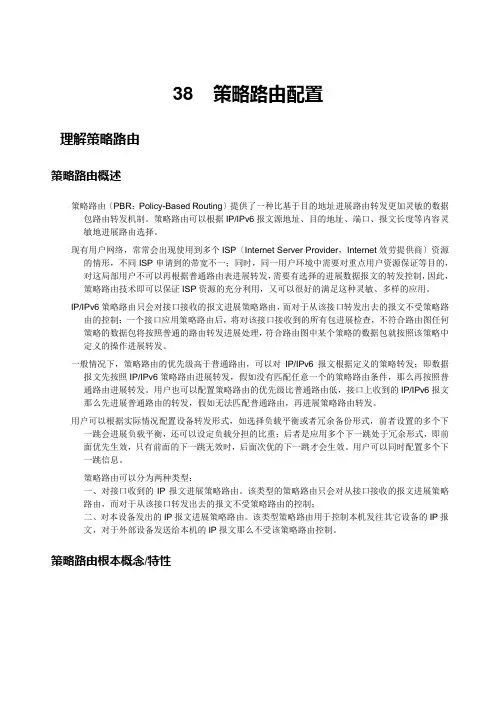

38策略路由配置理解策略路由策略路由概述策略路由〔PBR：Policy-Based Routing〕提供了一种比基于目的地址进展路由转发更加灵敏的数据包路由转发机制。
策略路由可以根据IP/IPv6报文源地址、目的地址、端口、报文长度等内容灵敏地进展路由选择。
现有用户网络，常常会出现使用到多个ISP〔Internet Server Provider，Internet效劳提供商〕资源的情形，不同ISP申请到的带宽不一；同时，同一用户环境中需要对重点用户资源保证等目的，对这局部用户不可以再根据普通路由表进展转发，需要有选择的进展数据报文的转发控制，因此，策略路由技术即可以保证ISP资源的充分利用，又可以很好的满足这种灵敏、多样的应用。
IP/IPv6策略路由只会对接口接收的报文进展策略路由，而对于从该接口转发出去的报文不受策略路由的控制；一个接口应用策略路由后，将对该接口接收到的所有包进展检查，不符合路由图任何策略的数据包将按照普通的路由转发进展处理，符合路由图中某个策略的数据包就按照该策略中定义的操作进展转发。
一般情况下，策略路由的优先级高于普通路由，可以对IP/IPv6报文根据定义的策略转发；即数据报文先按照IP/IPv6策略路由进展转发，假如没有匹配任意一个的策略路由条件，那么再按照普通路由进展转发。
用户也可以配置策略路由的优先级比普通路由低，接口上收到的IP/IPv6报文那么先进展普通路由的转发，假如无法匹配普通路由，再进展策略路由转发。
用户可以根据实际情况配置设备转发形式，如选择负载平衡或者冗余备份形式，前者设置的多个下一跳会进展负载平衡，还可以设定负载分担的比重；后者是应用多个下一跳处于冗余形式，即前面优先生效，只有前面的下一跳无效时，后面次优的下一跳才会生效。
用户可以同时配置多个下一跳信息。
策略路由可以分为两种类型：一、对接口收到的IP报文进展策略路由。
该类型的策略路由只会对从接口接收的报文进展策略路由，而对于从该接口转发出去的报文不受策略路由的控制；二、对本设备发出的IP报文进展策略路由。
Cisco交换机做策略路由Cisco交换机做策略路由阅读：980次时间：2011-07-12 20:29:23字体：[大中小]以节约成本、合理利用现有设备为原则，笔者制定了一个解决方案：利用MikroTikRouterOS，改造了几台办公淘汰下来的普通PC做成软路由，分担原来防火墙的流量来共同承担网络的出口任务，在三层交换机上做策略路由实现数据的不同流向，从而达到分流的目的。
关于软路由（ROS）的安装配置等问题本文不做阐述，本文主要针对策略路由的实现及做策略路由时碰到的问题及优化进行详细阐述。
策略路由中所谓策略的制定依赖于访问控制列表（ACL），因此策略路由中策略的制定是方便而又灵活的，可以满足不同方面的需求。
这样，在vlan201接口下符合access-list100的数据就被转发到以10.10.3.2为内网接口的软路由上了，从而实现了分流。
关键词：策略路由，分流，ACL，软路由0 .引言校园网是高校信息化建设的基础设施，也是教学管理信息化现代化的必要平台。
随着笔者所在学院的发展、网络应用的不断增加，原来的网络日益无法满足需求。
后虽升级了网络核心三层交换机，但购买于早期的出口防火墙，因性能有限，越来越成为校园网络的瓶颈。
升级网络出口设备当然是解决这一瓶颈比较好的方法，但一款高性能的路由器或防火墙往往价格不菲，而且还可能存在单点失效问题，不能完全解决问题。
为此，以节约成本、合理利用现有设备为原则，笔者制定了一个解决方案：利用MikroTik RouterOS，改造了几台办公淘汰下来的普通PC做成软路由，分担原来防火墙的流量来共同承担网络的出口任务，在三层交换机上做策略路由实现数据的不同流向，从而达到分流的目的。
关于软路由（ROS）的安装配置等问题本文不做阐述，本文主要针对策略路由的实现及做策略路由时碰到的问题及优化进行详细阐述。
1．策略路由简介策略路由是一种比利用目标网络进行路由更加灵活的数据包路由转发机制，策略路由的优先级别高于普通路由。
