Labview操作题

labview的9点标定计算, 矩阵运算公式在 LabVIEW 中实现9点标定计算，通常涉及到线性代数中的矩阵运算。

以下是一个简化的9点标定计算过程，以及相关的矩阵运算公式：1. 9点标定:假设你有9个点的坐标 (x1, y1), (x2, y2), ..., (x9, y9)。

这些点在两个坐标系（例如世界坐标系和相机坐标系）中对应。

目标是通过这些点的对应关系来找出两个坐标系之间的变换关系。

2. 矩阵运算:使用最小二乘法来估计变换矩阵。

计算 9x2 的点矩阵 A，其中每一行是一个点的坐标。

计算 3x3 的估计变换矩阵 X，通常通过求解线性方程组来获得。

3. 矩阵公式:假设你有两个3xN的矩阵 A 和 B，其中 N 是点的数量。

```cssA = [x1, y1, 1; x2, y2, 1; ...; xN, yN, 1]B = [x1', y1', 1; x2', y2', 1; ...; xN', yN', 1]```线性方程组为：AX = B其中 X 是我们要找的3x3的变换矩阵。

解这个方程组，你可以找到 X。

4. LabVIEW实现:在 LabVIEW 中，你可以使用数学工具包（如 MathScript RT Module）或直接使用矩阵操作函数来实现这些计算。

5. 注意事项:确保你的数据是正确的，并且没有异常值。

在实际应用中，可能还需要考虑其他因素，如噪声、异常值处理等。

如果你对线性代数不熟悉，可能需要进一步学习相关知识。

希望这些信息能帮助你理解如何在 LabVIEW 中实现9点标定计算！如果你有具体的问题或需要进一步的帮助，请告诉我。

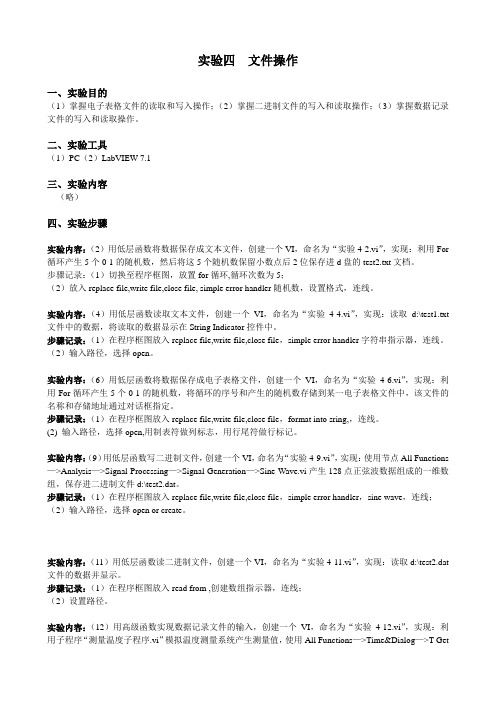

实验四文件操作一、实验目的（1）掌握电子表格文件的读取和写入操作；（2）掌握二进制文件的写入和读取操作；（3）掌握数据记录文件的写入和读取操作。

二、实验工具（1）PC（2）LabVIEW 7.1三、实验内容（略）四、实验步骤实验内容：（2）用低层函数将数据保存成文本文件，创建一个VI，命名为“实验4-2.vi”，实现：利用For 循环产生5个0-1的随机数，然后将这5个随机数保留小数点后2位保存进d盘的test2.txt文档。

步骤记录：（1）切换至程序框图，放置for循环,循环次数为5；（2）放入replace file,write file,close file, simple error handler随机数，设置格式，连线。

实验内容：（4）用低层函数读取文本文件，创建一个VI，命名为“实验4-4.vi”，实现：读取d:\test1.txt 文件中的数据，将读取的数据显示在String Indicator控件中。

步骤记录：（1）在程序框图放入replace file,write file,close file，simple error handler字符串指示器，连线。

（2）输入路径，选择open。

实验内容：（6）用低层函数将数据保存成电子表格文件，创建一个VI，命名为“实验4-6.vi”，实现：利用For循环产生5个0-1的随机数，将循环的序号和产生的随机数存储到某一电子表格文件中，该文件的名称和存储地址通过对话框指定。

步骤记录：（1）在程序框图放入replace file,write file,close file，format into sring,，连线。

(2) 输入路径，选择open,用制表符做列标志，用行尾符做行标记。

实验内容：（9）用低层函数写二进制文件，创建一个VI，命名为“实验4-9.vi”，实现：使用节点All Functions —>Analysis—>Signal Processing—>Signal Generation—>Sine Wave.vi产生128点正弦波数据组成的一维数组，保存进二进制文件d:\test2.dat。

技术问答精选——如何利用NI LabVIEW 8.5构建最优测试、控制和系统设计关键字： LabVIEW 8.5 DAQ采集卡系统设计bV能否对VC中的%2a.lib文件进行调用？不能，LabVIEW不支持.lib，不过支持dll，ActiveX。

2.你好，我想了解一下如何使用DAQ采集卡，采集两路模拟电压信号，我按照labview中的范例，“Cont-AcqGraph-Voltage-Int-Clk”，又加了一路采集通道，但是出现错误“错误-50103发生于DAQmx Start Task.vi”可能的原因：The specified resource is reserved.The operation could not be completed as specified.这是什么原因造成的呢？您可以直接选中多个channel，在下拉菜单中选择“浏览”，就可以选择多个通道了。

详情致电：800-820-3622 ext 2144。

bview 访问数据库的toolkit现在的版本是多少，还是停止了升级？现在该工具包已经并入企业互联工具包，最新版本3.1。

4.你们现在支持FPGA平台是只有简单几种吗？我们支持NI的硬件，包括cRIO，R系列数据采集卡。

bview中共享变量(shared variable)的动态配置一般使用datasocket方法，但是效率低一些，是否有其他的方法也可以实现动态配置共享变量？客户不需要考虑如何配置共享变量，也就是说不能改变。

6.1. LABview8.2是否可作FPGA开发？ 2 LABview8.2是否可用于 TITMS320F28xx；TMS320F28xxx；Microchip dsPIC33F的设备系统控制应用系统开发？可以的，我们有FPGA模块。

但是仅支持NI自己的硬件产品。

2.目前还不可以。

bVIEW8.5较之于以前版本有哪些改进或者不同的地方？对于项目管理做得更好，还有多和处理器和FPGA更好的支持。

labview经典实例九九乘法表九九乘法表是一个经典的数学题目，也是许多程序员在学习编程时接触到的经典例题。

在本文中，我们将介绍如何使用LabVIEW编写一个九九乘法表程序。

首先，我们需要明确要实现的功能。

九九乘法表是一个由1~9组成的表格，每个单元格中填写的是两个数字的乘积。

因此，我们需要设计一个能够：1. 生成1~9的数字序列；2. 针对每个数字，生成一个1~9的数字序列；3. 针对每个数字组合，计算它们的乘积，并在LabVIEW中显示。

以下是实现这些功能的具体步骤：1. 生成1~9的数字序列我们可以使用一个for循环迭代1~9，将每个数字存储在数组中。

在LabVIEW中，可以使用“Build Array”节点实现这个功能。

将循环数字作为输入，将生成的数字序列作为输出，连接至下一个步骤。

2. 针对每个数字，生成一个1~9的数字序列类似于第一步，我们需要为每个数字生成一个1~9的数字序列。

这可以通过嵌套的for循环实现。

外层for循环会对每个数字进行迭代，内层for循环会迭代1~9，生成数字序列。

同样使用“Build Array”节点将数字序列的数组输出至下一个步骤。

3. 计算数字序列中数字的乘积并在LabVIEW中显示我们现在有两个数组：一个包含数字1~9，另一个包含每个数字的1~9序列。

现在我们需要将它们组合在一起，计算乘积，并在LabVIEW中显示。

我们可以使用两个for循环，一个迭代数字序列，另一个迭代每个数字的1~9序列。

内层循环中，使用“Multiply”节点计算乘积。

将乘积作为一个元素添加到一个新的数组中。

在外层循环结束后，可以使用“2D Array”节点将结果转化为2D数组。

然后，将结果显示在LabVIEW中，例如使用“Table Control”节点。

完成上述步骤后，我们就可以获得一个在LabVIEW中显示的九九乘法表。

实现这个程序的关键在于理解LabVIEW的数组操作，以及使用for循环进行重复操作的能力。

08、簇簇簇是一种类似数组的数据结构，用于分组数据。

簇和数组有着重要的差别，其中一个重要差别是，簇可以包含不同的数据类型，而数组仅可以包含相同的数据类型。

例如，一个数组可以包含10个数字指示器，一个簇却可以包含一个数字控件，一个开关和一个字符串控件。

尽管簇和数组的元素都是有序存放的，但访问簇的元素最好是通过释放的方法同时访问其中部分或全部元素，而不是通过索引一次访问一个元素。

簇和数组的另一个差别是簇具有固定的大小。

簇通常用于将出现在框图上的有关数据元素分组管理。

因为簇在框图中仅用唯一的连线表示，所以对于减少连线混乱和子VI需要的连接器端子个数，使用簇有着积极的效果。

可以将簇看做是一捆连线，线缆中每一个连线表示簇的不同元素。

在框图上，只有当簇具有相同类型，相同元素数量和相同元素顺序时，才可以将簇的子端连接。

多态性应用于簇时，只需要簇具有同样顺序，同样数量的元素。

下面来向大家介绍簇的创建簇的创建框位于前面板中的控件→新式→数组,矩阵和簇→簇,如图:然后就可以往簇的框中添加各种类型的控件了,例如现在要建立一个学生的记录信息,包括学生的姓名,学号,性别和年龄.这就需要在簇外壳里依次放入两个字符串输入控件,一个数字控件和一个布尔控件.如图:与数组的创建类似，簇也可以从程序框图中创建，先在程序框图上放置一个簇外壳，然后就可以在簇外壳里放置各种数据类型常数。

如图：簇内对象的大小是可以调整的，右击簇边界，在弹出的快捷菜单中可以选择各种调节操作，如图：选择调整为匹配大小，即可缩小簇的边框，如图为调整后的结果：簇结构中的元素排列是按照它们放置的先后来排序的，它与簇内元素的位置无关。

放入簇内的第一个元素序号为0，第二个元素序号是1，依次向下排列。

如果删除了一个元素，序号将重新自动调整。

簇的排序很重要，它直接影响着后面将要介绍的“捆绑”以及“接触捆绑”函数的端口顺序，如果你想将一个簇与另一个簇连接，这两个簇的序和类型必须相同。

5）虚拟仪器（NI ELVIS）基础实验[实验目的]1．了解虚拟仪器概念2．学习NI ELVIS软面板仪器的使用，并进行实际测量3．了解G语言，LabVIEW编程初步[实验原理]一．虚拟仪器简介1．软件即仪器虚拟仪器（Virtual Instrument，简称VI）是基于计算机的软硬件测试平台。

虚拟仪器技术的优势在于可由用户定义自己的专用仪器系统，且功能灵活，很容易构建，所以应用面极为广泛。

20世纪80年代，随着计算机技术的发展，个人电脑可以带有多个扩展槽，就出现了插在计算机里的数据采集卡。

它可以进行一些简单的数据采集，数据的后处理由计算机软件完成，这就是虚拟仪器技术的雏形。

1986年，美国National Instruments公司（简称NI公司）提出了“软件即仪器”的口号，推出了NI-LabVIEW开发和运行程序平台，以直观的流程图编程风格为特点，开启了虚拟仪器的先河。

2．与传统仪器比较虚拟仪器∙使用者定义功能∙软件定义的界面∙网络/互联网的连接传统仪器∙制造商定义功能∙固定的界面∙有限的扩展功能3．LabVIEW图形化开发环境LabVIEW是一种图形化的编程语言和开发环境。

它功能强大且灵活，包含内容丰富的数据采集、分析、显示和存储工具。

LabVIEW用于实现对实际物理量的采集、分析和表达，利用它可以方便快捷地建立自己的虚拟仪器。

以LabVIEW为代表的图形化程序语言，又称为G语言。

使用这种语言编程时，基本上不需要编写程序代码，而是“绘制”程序流程图。

LabVIEW与虚拟仪器有着紧密联系，在LabVIEW中开发的程序都被称为VI（或虚拟仪器），其扩展名为vi。

VI包括三个部分：前面板（Front Panel）、程序框图（Block Diagram）和图标/连接器（Icon and Connector Pane）。

程序前面板用于设置输入数值和观察输出量，用于模拟真实仪表的前面板。

在程序前面板上，输入量称为控制器（Control），输出量称为显示器（Indicator）。

虚拟仪器实验名称：5秒高温温度采集及显示班级：测控111学号：201133595140姓名：金扎根指导老师：崔文华日期：2014.06.06摘要虚拟仪器技术就是利用高性能的模块化硬件，结合高效灵活的软件来完成各种测试、测量和自动化的应用。

自1986年问世以来，世界各国的工程师和科学家们都已将NI LabVIEW图形化开发工具用于产品设计周期的各个环节，从而改善了产品质量、缩短了产品投放市场的时间，并提高了产品开发和生产效率。

使用集成化的虚拟仪器环境与现实世界的信号相连，分析数据以获取实用信息，共享信息成果，有助于在较大范围内提高生产效率。

虚拟仪器提供的各种工具能满足我们任何项目需要。

美国国家仪器公司NI（National Instruments）最早提出的虚拟测量仪器（VI）概念，引发了传统仪器领域的一场重大变革，使得计算机和网络技术得以长驱直入仪器领域，和仪器技术结合起来。

“软件即是仪器”这是NI公司提出的虚拟仪器理念的核心思想。

从这一思想出发，基于电脑或工作站、软件和I/O部件来构建虚拟仪器。

I/O部件可以是独立仪器、模块化仪器、数据采集板（DAQ）或传感器。

虚拟仪器（virtual instrumention）是基于计算机的仪器。

计算机和仪器的密切结合是目前仪器发展的一个重要方向。

粗略地说这种结合有两种方式，一种是将计算机装入仪器，其典型的例子就是所谓智能化的仪器。

随着计算机功能的日益强大以及其体积的日趋缩小，这类仪器功能也越来越强大，目前已经出现含嵌入式系统的仪器。

另一种方式是将仪器装入计算机。

以通用的计算机硬件及操作系统为依托，实现各种仪器功能。

虚拟仪器主要是指这种方式。

虚拟仪器的主要特点有：尽可能采用了通用的硬件，各种仪器的差异主要是软件。

可充分发挥计算机的能力，有强大的数据处理功能，可以创造出功能更强的仪器。

用户可以根据自己的需要定义和制造各种仪器。

虚拟仪器实际上是一个按照仪器需求组织的数据采集系统。

目录实验1 LabVIEW2013使用基础实验2 LabVIEW2013常用数据的操作与VI的调试实验3 数组与簇的相关操作——基于LabVIEW模拟汽车表盘的设计实验4 LabVIEW编程结构实验实验5 基于LabVIEW倒计时系统的设计实验6 基于LabVIEW自动售卖机的设计实验一LabVIEW 2013 使用基础一．实验目的1、了解LabVIEW 2013的编程环境，学会基本VI的创建与编辑。

2、掌握常用的数值、布尔与字符串等数据操作方式。

二．实验内容练习一创建一个VI，计算两数值的和并显示。

实验步骤：1、新建一个VI，选择文件—新建VI。

2、前面板的设计（1）添加两个数值输入控件。

依次选择“控件”→“新式”→“数值”→“数值输入控件”，拖入两个数值输入控件到前面板，将标签改为“加数1”，“加数2”。

（2）添加一个数值显示控件。

依次选择“控件”→“新式”→“数值”→“数值显示控件”，拖入前面板中，将标签改为“和”。

完成的前面板如图1-1所示。

图1-1 前面板设计3、程序框图的设计（1）添加加函数。

依次选择“函数”→“编程”→“数值”→“加”，拖入一个加函数到程序框图中。

（2）利用工具面板中的连线工具，完成程序框图中的连线。

完成后的程序框图如图1-2所示。

图1-2 程序框图设计（3）运行VI程序。

点击按钮，改变加数的值，看求和是否正确。

（4）保存正确无误的VI程序。

练习二利用LabVIEW中布尔开关控制布尔灯的亮灭。

实验步骤：1、前面板的设计（1）添加一个布尔开关。

依次选择“控件”→“新式”→“布尔”→“垂直遥感开关”，拖入到前面板中，将标签改为“开关”。

（2）添加一个布尔指示灯。

依次选择“控件”→“新式”→“布尔”→“圆形指示灯”，拖入前面板中，将标签改为“指示灯”。

完成的前面板如图1-3所示。

图1-3 前面板设计2、程序框图的设计（1）用连线工具将开关与指示灯相连。

如下图1-4所示。

图1-4 程序框图设计（2）运行VI程序。
