瞬态抑制器SMF6.0CA型号特性

硕凯瞬变抑制器SMF5.0CA型号硕凯电子（Sylvia）一、应用中文TVS器件非常适合保护I/O接口，Vcc总线和其他应用于电信、计算机、工业和消费电子应用的易损电路。

二、最大额定值Notes:1.Non-repetitive current pulse,per Fig.3and derated above TA=25°C per Fig.2.2.Mounted on5.0mm x5.0mm(0.03mm thick)Copper Pads to each terminal.3.8.3ms single half sine-wave,or equivalent square wave,Duty cycle=4pulses per minutes maximum.4.VF<3.5V for VBR<200V and VF<6.5V for VBR>201V.三、I-V曲线特性四、应用英文TVS devices are ideal for the protection of I/O interfaces,VCC bus and other vulnerable circuits used in Telecom,Computer,Industrial and Consumer electronic applications.五、焊脚参数六、编带说明七、产品标识八、物理说明九、产品特性1、兼容工业标准的SOD-123封装2、为表面安装应用优化电路板空间3、低泄漏4、单向和双向单元5、玻璃钝化结6、低电感7、优良的钳位能力8、200W的峰值功率能力在10×1000μ波形重复率（占空比）：0.01%9、快速响应时间：从0伏特到最小击穿电压通常小于1.0ps10、高温焊接：终端260°C/40秒11、典型的最大温度系数△Vbr=0.1%x Vbr@25°C x△T12、塑料包装有保险商实验室可燃性94V-013、无铅镀雾锡14、无卤化，符合RoHS15、典型失效模式是在指定的电压或电流下出现16、晶须测试是基于JEDEC JESD201A每个表4a及4c进行的17、IEC-61000-4-2ESD15kV(空气)，8kV(接触)18、数据线的ESD保护符合IEC61000-4-2(IEC801-2)19、数据线的EFT保护符合IEC61000-4-4(IEC801-4)十、功能图。

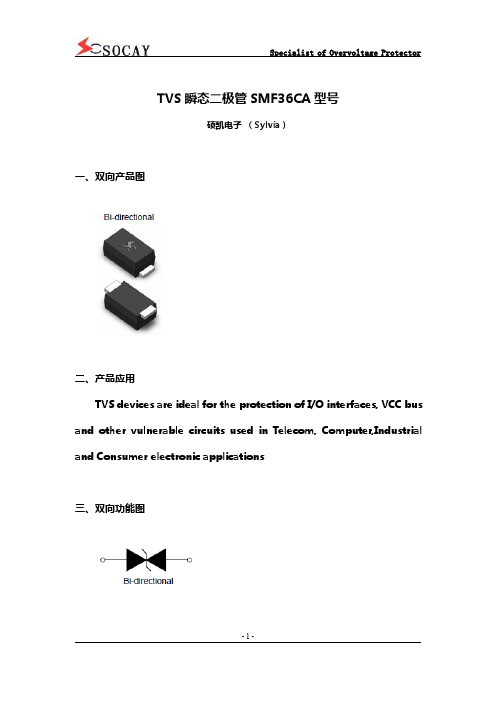

TVS瞬态二极管SMF36CA型号
硕凯电子（Sylvia）
一、双向产品图
二、产品应用
TVS devices are ideal for the protection of I/O interfaces,VCC bus and other vulnerable circuits used in Telecom,Computer,Industrial and Consumer electronic applications
三、双向功能图
四、经典结电容图
五、产品特性
1、兼容工业标准的SOD-123封装
2、为表面安装应用优化电路板空间
3、低泄漏
4、单向和双向单元
5、玻璃钝化结
6、低电感
7、优良的钳位能力
8、200W的峰值功率能力在10×1000μ波形重复率（占空比）：0.01%
9、快速响应时间：从0伏特到最小击穿电压通常小于1.0ps
10、高温焊接：终端260°C/40秒
11、典型的最大温度系数△Vbr=0.1%x Vbr@25°C x△T
12、塑料包装有保险商实验室可燃性94V-0
13、无铅镀雾锡
14、无卤化，符合RoHS
15、典型失效模式是在指定的电压或电流下出现
16、晶须测试是基于JEDEC JESD201A每个表4a及4c进行的
17、IEC-61000-4-2ESD15kV(空气)，8kV(接触)
18、数据线的ESD保护符合IEC61000-4-2(IEC801-2)
19、数据线的EFT保护符合IEC61000-4-4(IEC801-4)
六、I-V曲线特性。

优恩半导体瞬态抑制二极管SMBJ6.0A
优恩半导体（UN）
一、描述：
该SMAJ6.0CA是专门用于保护敏感电子因闪电和其他瞬态电压瞬变设备电压事件。

二、特征：
1、用于表面安装的应用程序，以优化电路板空间
2、低泄漏
3、单向和双向单元
4、玻璃钝化结
5、低电感
6、优良的钳位能力
7、600W峰值功率能力在10×1000μ波形重复率
（占空比）：0.01%
8、快速响应时间：通常小于1.0ps从0伏特至VBR分钟
9、典型的IR小于5μ高于12V
10、高温焊接：260℃/40秒终端
11、典型最高温度系数ΔVBR=0.1％×VBR@25°C×ΔT
12、塑料包装有保险商实验室可燃性94V-0
13、雾锡无铅电镀
14、无卤素，符合RoHS标准
15、典型的故障模式是短距离过规定的电压或电流
16、晶须测试是根据每个其表JEDEC JESD201A进行
17、IEC-61000-4-2ESD的15kV（空气），8kV的（联系）
18、数据线，符合IEC61000-4-2üESD保护（IEC801-2）
19、数据线，符合IEC61000-4-4EFTü保护（IEC801-4）
三、应用：
TVS器件SMBJ6.0A主要用于保护I/O接口，VCC通讯总线和其他脆弱的电路，计算机，工业和消费电子应用。

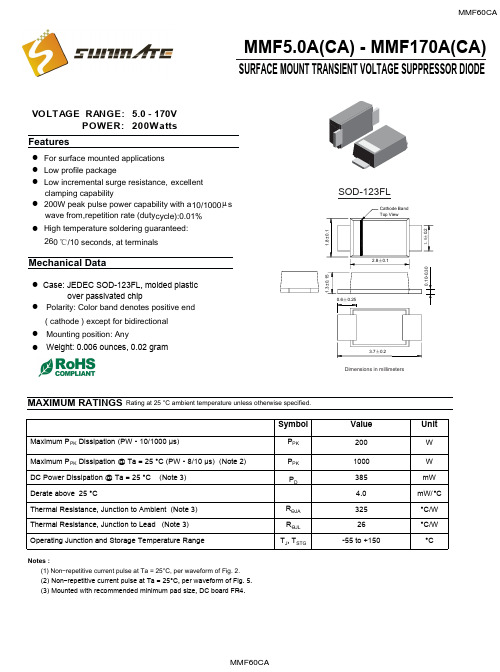

MMF5.0A(CA) - MMF170A(CA)VOLTAGE RANGE: 5.0 - 17 0VPOWER: 200Wa t SURFACE MOUNT TRANSIENT VOLTAGE SUPPRESSOR DIODE( cathode ) except for bidirectional MAXIMUM RATINGS Rating at 25 °C ambient temperature unless otherwise specified.SymbolValueUnitMaximum P PK Dissipation (PW - 10/1000 μs)200W Maximum P PK Dissipation @ Ta = 25 °C (PW - 8/10 μs) (Note 2)P PK 1000W DC Power Dissipation @ Ta = 25 °C (Note 3)P D385mW Derate above 25 °C4.0mW/°C Thermal Resistance, Junction to Ambient (Note 3) R ӨJA 325°C/W Thermal Resistance, Junction to Lead (Note 3) R ӨJL 26°C/W Operating Junction and Storage Temperature RangeT J , T STG-55 to +150°CNotes :(1) Non −repetitive current pulse at Ta = 25°C, per waveform of Fig. 2.(2) Non −repetitive current pulse at Ta = 25°C, per waveform of Fig. 5.(3) Mounted with recommended minimum pad size, DC board FR −4.P PK For surface mounted applications Low profile packageclamping capabilityMounting position: Any cycle):0.01% Polarity: Color band denotes positive end High temperature soldering guaranteed: 260℃/10 seconds, at terminals200W peak pulse power capability with a 10/1000µFeaturesMechanical DataCase: JEDEC SOD-123FL, molded plasticover passivated chipLow incremental surge resistance,excellent swave from,repetition rate (duty !!!!!!!!SOD-123FLDimensions in millimetersWeight: 0.006 ounces, 0.02 gram!MMF58CA MMF54CAMMF51CA MMF64CA MMF60CA MMF70CA MMF75CA MMF78CA MMF85CA MMF90CAMMF100CA MMF110CA MMF120CA MMF130CA MMF150CA MMF160CA MMF170CAMMF170A MMF160A MMF150A MMF130A MMF120A MMF110A MMF100A MMF90AMMF85A MMF78A MMF75A MMF70A MMF64A MMF60A MMF58A MMF54A MMF51A MMF48CAMMF48A MMF45CA MMF45A MMF43CA MMF43A MMF40CAMMF40AMMF36CA MMF36A MMF33CA MMF33A MMF30CA MMF30A MMF28CA MMF28A MMF26CA MMF26A MMF24CA MMF24A MMF22CA MMF22A MMF20CA MMF20A MMF18CA MMF18A MMF17CA MMF17A MMF16CA MMF16A MMF15CA MMF15A MMF14CA MMF14A MMF13CA MMF13A MMF12CA MMF12A MMF11CA MMF11A MMF10CA MMF10A MMF9.0CA MMF9.0A MMF8.5CA MMF8.5A MMF8.0CA MMF8.0A MMF7.5CA MMF7.5A MMF7.0CA MMF7.0A MMF6.5CA MMF6.5A MMF6.0CA MMF6.0A MMF5.0CA MMF5.0A (V)Min Nom Max.(mA)(μA)CurrentLeakage Reverse Max. ReverseMax. Clamping Max. Reverse Test 170189199.00209 1.0 160178187.50197 1.0150167176.00185 1.0130144151.50159 1.0120133140.00147 1.0PR PP PM PK PG PE 110122128.50135 1.010*******.00123 1.0NZ 1617.818.7519.7 1.0(Uni)7.07.788.208.6010KM Working PeakCurrentVoltage at I PP Peak Pulse Voltage(1)Current (3)V RWM I TI R @ V RWM V C I PP(V)(mA)KE 4009.221.7KG 6.0 6.677.027.371040010.319.4KK 6.57.227.607.981025011.217.910012.016.7KP 7.58.338.779.21 1.05012.915.5KR 8.08.899.369.83 1.02513.614.7KT 8.59.449.9210.4 1.01014.413.9KV 9.010.010.5511.1 1.0 5.015.413.0KX 1011.111.7012.3 1.0 2.517.011.8KZ 1112.212.8513.5 1.0 2.518.211.0LE 1213.314.0014.7 1.0 2.519.910.1LG 1314.415.1515.9 1.0 1.021.59.3LK 1415.616.4017.2 1.0 1.023.28.6LM 1516.717.6018.5 1.0 1.024.48.2LP 1.026.07.7LR 1718.919.9020.9 1.0 1.027.67.2LT 1820.021.0022.1 1.0 1.029.2 6.8LV 2022.223.3524.5 1.0 1.032.4 6.2LX 2224.425.6026.9 1.0 1.035.5 5.6LZ 2426.728.1029.5 1.0 1.038.9 5.1ME 2628.930.4031.9 1.0 1.042.1 4..8MG 2831.132.8034.4 1.0 1.045.4 4.4MK 3033.335.1036.8 1.0 1.048.4 4.1MM 3336.738.7040.6 1.0 1.053.3 3.8MP 3640.042.1044.2 1.0 1.058.1 3.4MR 4044.446.8049.1 1.0 1.064.5 3.1MT 4347.850.3052.8 1.0 1.069.4 2.9MV 4550.052.6555.3 1.0 1.072.7 2.8MX 4853.356.1058.9 1.0 1.077.4 2.6MZ 5156.759.7062.7 1.0 1.082.4 2.4NE 5460.063.1566.3 1.0 1.087.1 2.3NG 5864.467.8071.2 1.0 1.093.6 2.1NK 6066.770.2073.7 1.0 1.096.8 1.8NM 6471.174.8578.6 1.0 1.0103 1.7NP 7077.881.9086.0 1.0 1.0113 1.5NR 7583.387.7092.1 1.0 1.0121 1.4NT 7886.791.2595.8 1.0 1.0126 1.4NV 8594.499.20104 1.0 1.0137 1.3NX 90100105.50111 1.0 1.0146 1.21.0162 1.11.0177 1.01.01930.91.02090.81.02430.71.02590.71.02750.6V BR @ I T Breakdown Voltage @ I T Marking (Bi)FM XZTETGTKTMTPTR JR XG XP XB F EXXXT XR XM XK XE JZ JX JV JT JP JM JK JG JE HZ HX HV HT HR HP HM HK HG HE FZ FX FV FT FR FK FG FP TYPE(Uni)(Bi)5.06.40 6.707.0010RATING AND CHARACTERISTIC CURVES ( MMF5.0A - MMF170A )FIG.1 - PULSE DERATING CURVE FIG.2 - 10 x 1000 μs PULSE WAVEFORMTa, AMBIENT TEMPERATURE, ( °C)t, TIME (ms)FIG.3 - STEADY STATE POWER DERATING FIG.4 - PULSE RATING CURVEFIG.5 - 8 x 20 μs PULSE WAVEFORM FIG. 6 - CAPACITANCE VS. WORKING PEAKREVERSE VOLTAGE1000100101110100200C,CAPACITANCE(pF)WORKING PEAK REVERSE VOLTAGE (V) 806040201204.01000010001.03.0102.0100tp, PULSE WIDTHVALUE(%)PEAKPULSEDERATINGIN%OFPEAKPOWERORCURRENTPp,PEAKPOWER(W)1251502550751001751.0msT L, LEAD TEMPERATURE (°C)PD,STEADYSTATEPOWERDISSIPATION(W)t, TIME (μs)%OFPEAKPULSECURRENT。

瞬态二极管SMF24CA型号说明硕凯电子（Sylvia）一、产品特性1、兼容工业标准的SOD-123封装2、为表面安装应用优化电路板空间3、低泄漏4、单向和双向单元5、玻璃钝化结6、低电感7、优良的钳位能力8、200W的峰值功率能力在10×1000μ波形重复率（占空比）：0.01%9、快速响应时间：从0伏特到最小击穿电压通常小于1.0ps10、高温焊接：终端260°C/40秒11、典型的最大温度系数△Vbr=0.1%x Vbr@25°C x△T12、塑料包装有保险商实验室可燃性94V-013、无铅镀雾锡14、无卤化，符合RoHS15、典型失效模式是在指定的电压或电流下出现16、晶须测试是基于JEDEC JESD201A每个表4a及4c进行的17、IEC-61000-4-2ESD15kV(空气)，8kV(接触)18、数据线的ESD保护符合IEC61000-4-2(IEC801-2)19、数据线的EFT保护符合IEC61000-4-4(IEC801-4)二、产品图三、最大额定值Notes:1.Non-repetitive current pulse,per Fig.3and derated above TA=25°C per Fig.2.2.Mounted on5.0mm x5.0mm(0.03mm thick)Copper Pads to each terminal.3.8.3ms single half sine-wave,or equivalent square wave,Duty cycle=4pulses per minutes maximum.4.VF<3.5V for VBR<200V and VF<6.5V for VBR>201V.四、功能图五、环境说明六、产品结构七、应用中文TVS器件非常适合保护I/O接口，Vcc总线和其他应用于电信、计算机、工业和消费电子应用的易损电路。

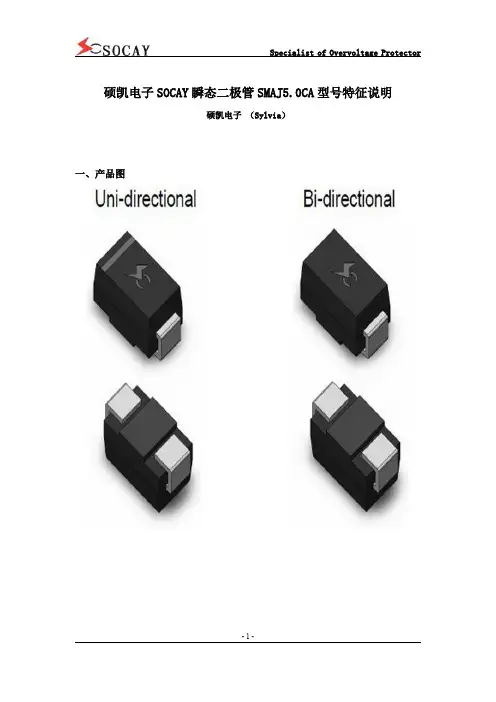

硕凯电子SOCAY瞬态二极管SMAJ5.0CA型号特征说明
硕凯电子（Sylvia）
一、产品图
1、为表面安装应用优化电路板空间
2、低泄漏
3、双向单元
4、玻璃钝化结
5、低电感
6、优良的钳位能力
7、400W的峰值功率能力在10×1000μ波形重复率（占空比）：0.01%
8、快速响应时间：从0伏特到最小击穿电压通常小于1.0ps
9、典型的，在电压高于12V时，反向漏电流小于5μA
10、高温焊接：终端260°C/40秒
11、典型的最大温度系数△Vbr=0.1%x Vbr@25°C x△T
12、塑料包装有保险商实验室可燃性94V-0
13、无铅镀雾锡
14、无卤化，符合RoHS
15、典型失效模式是在指定的电压或电流下出现
16、晶须测试是基于JEDEC JESD201A每个表4a及4c进行的
17、IEC-61000-4-2ESD15kV(空气)，8kV(接触)
18、数据线的ESD保护符合IEC61000-4-2(IEC801-2)
19、数据线的EFT保护符合IEC61000-4-4(IEC801-4)
三、应用范围
TVS器件非常适合保护I/O接口，Vcc总线和其他应用于电信、计算机、工业和消费电子应用的易损电路。

五、特性曲线
六、产品尺寸
七、命名方式。

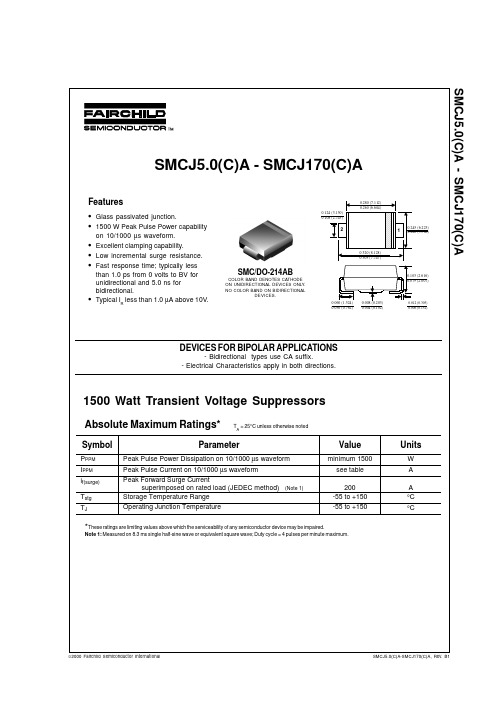

一文详解瞬态电压抑制二极管，看完再也不怕被忽悠了提及电路保护元器件，对于行业人而言，能够夸夸其谈，三天三夜都说不完；而对于行外人或者刚入门的人而言，犹如看天书，稍不慎，很容易掉进盲区。

不可否认，在这个网络信息技术发达的时代，关于tvs管各种各类的信息随处可见，但，其真正有多少是专业、科学的，都有待考究和甄别。

为此，东沃电子，特意为大家科普下关于瞬态电压抑制二极管这方面的知识。

何为tvs管，有什么作用？TVS（Transient Voltage Suppressor）管，也称瞬态电压抑制二极管，是在齐纳二极管工艺基础上发明的一种新型高效电路保护元器件，p秒级别的响应时间和高浪涌吸收能力是tvs管的核心优势。

tvs管的工作原理，与常见的齐纳二极管极其相似，在一定范围内，均可以限制电路中两端的电压，使得两极间的电压箝位稳定在一个安全值，从而有效地保护电路中的精密元器免受破坏高压、高流、高涌破坏。

目前，tvs管广泛应用在家用电器、计算机系统、通讯设备、汽车电子、交/直流电源、电子镇流器、工业控制、医学、航空等方面。

如何区分tvs管的正负极和单双向？当瞬态电压抑制二极管这个产品在您手上时候，第一时间，要知道这个产品的正负极和单双向。

1）看标志：tvs管，有单向和双向之分，单向的一端呢，有细色环，接的是正极，而双向的呢，中间有两道环，或者没有任何标志，没极性。

2）看规格书：一般在第一页，双向为双向导通，单向为单向导通。

3）看型号：tvs管的型号命名是有规律的，大部分tvs管型号均能看出参数，具体可以咨询东沃电子，一家真正专注于电路保护元器件研发、生产、销售为一体的新兴企业。

4）借助万用表工具：单向一边又电压，直流方面有雪崩击穿特性；双向都有电压，直流方面，双向对称。

如何选择tvs管的型号？关于tvs管型号选择这个问题，东沃电子曾科普了很多这方面的知识。

在这里，就简单总结几点，如有不懂之处，东沃电子的技术人员随时随地为您解答，根据您的需求推荐最适合您的产品。

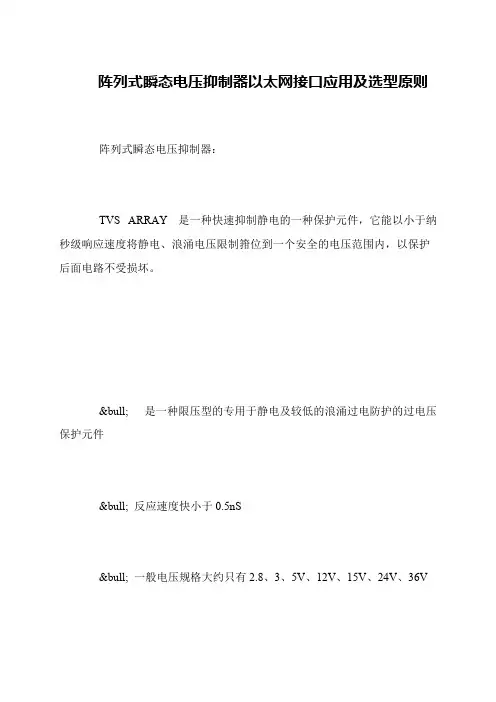

Semtech 主要保护类芯片今天的移动通信集成电路（IC）更高速，更有效率，消耗更少的功率，并且体积比以往更小。

然而，在提高集成电路工艺和芯片的性能存在一个值得注意的问题：增加了静电放电，电缆放电和雷电的危害性。

不仅是晶体管的几何尺寸缩小以惊人的速度发展，导致更敏感的芯片出现，而且更大推广芯片的性需要提高芯片的保护功能。

随着这种趋势的发展，高性能的系统瞬态电压保护将比以往任何时候更加需要。

Semtech 瞬态电压保护芯片，满足了业界最苛刻的要求，该厂家产品是行业中领先的最先进的设备之一，保护电路免受静电放电，电快速瞬变脉冲群，雷电，电缆放电和其他电气过应力等的影响, 能满足行业的最严格的保护标准，包括•IEC 61000-4-2 (ESD)•IEC 61000-4-4 (EFT)•IEC 61000-4-5 (lightning)•Telcordia GR-1089•ITU K.20, K.21主要电气特性：•5V,2.5V,3.3V 等解决方案•超低电容装置;•极低钳位电压•静电放电保护+电磁/射频干扰滤波•单线和多线保护•小封装解决方案，包括Semtech 特有的无引线封装•批量制造•应用固态硅雪崩技术•即指令兼容典型应用：•笔记本•以太网•机顶盒•高清电视/显示器接口：高清晰度多媒体接口/数字化视像接口/显示接口•电信/数据通信接口•服务器/台式电脑常用的元器件如下：主要元件介绍及其应用如下：意法半导体(STM)USB 保护芯片USBLC6意法半导体STM 生产的USBLC6-2SC6,USBLC6-2P6,USBLC6-4SC6 是一个低电容的ESD 保护IC，该产品使用SOT-23/SOT-666 的微型封装，用于保护USB2.0 高速接口的两条数据线路和电源轨。

USBLC6 的典型电容2.5pF，能够确保480-Mbit/s 数据传输速率的USB2.0 信号没有任何失真，这款产品的防静电放电防护电压达到IEC61000-4-2 第4 级15kV 标准。

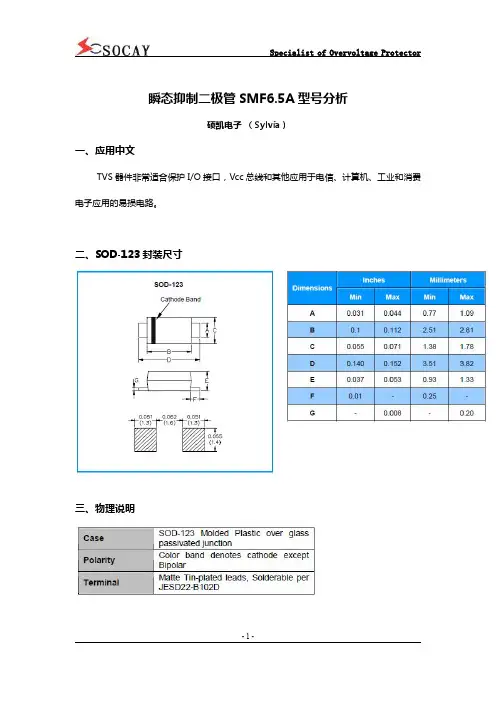

瞬态抑制二极管SMF6.5A型号分析硕凯电子（Sylvia）一、应用中文TVS器件非常适合保护I/O接口，Vcc总线和其他应用于电信、计算机、工业和消费电子应用的易损电路。
