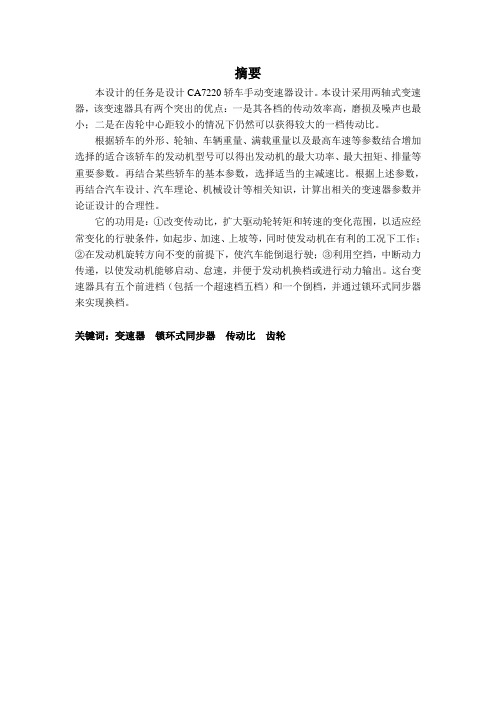

摘要本设计的任务是设计CA7220轿车手动变速器设计。

本设计采用两轴式变速器，该变速器具有两个突出的优点：一是其各档的传动效率高，磨损及噪声也最小；二是在齿轮中心距较小的情况下仍然可以获得较大的一档传动比。

根据轿车的外形、轮轴、车辆重量、满载重量以及最高车速等参数结合增加选择的适合该轿车的发动机型号可以得出发动机的最大功率、最大扭矩、排量等重要参数。

再结合某些轿车的基本参数，选择适当的主减速比。

根据上述参数，再结合汽车设计、汽车理论、机械设计等相关知识，计算出相关的变速器参数并论证设计的合理性。

它的功用是：①改变传动比，扩大驱动轮转矩和转速的变化范围，以适应经常变化的行驶条件，如起步、加速、上坡等，同时使发动机在有利的工况下工作；②在发动机旋转方向不变的前提下，使汽车能倒退行驶；③利用空挡，中断动力传递，以使发动机能够启动、怠速，并便于发动机换档或进行动力输出。

这台变速器具有五个前进档（包括一个超速档五档）和一个倒档，并通过锁环式同步器来实现换档。

关键词：变速器锁环式同步器传动比齿轮ABSTRACTThe duty of this design is to design CA7220 car transmission.This design uses the two shafts type transmission.This transmission has two prominent merits:Firstly,the transmission efficiency of the direct keeps off high,the attrition and the noise are also slightest;Secondly,it’s al lowed to obtain in the biger gear ratio of the first gear when the center distance is smaller.According to the contour, wheel base,the vehicles weight,the all-up weight as well as the highest speed and so on,union the choosing engine model we can obtain the important parameters of the max power,the max torque,the displacement and so on.According to the basic parameters of the certain saloon,choose the suitable final drive ratio.According to the above parameters,combining the knowledge of automobile design,automobile theory,machine design and so on,calculate the correlated parameters of the gearbox and proof the rationality of the design.Its function is:①Changing gear ratio,expanding the torque of the driving wheel and the range of the rotational speed,to adapt the travel condition which frequently changes,like start,acceleration,climbing and so on,simultaneously causes the engine to work under the advantageous operating mode;②Under the premise of the invariable rotation,enables the automobile to travel back;③Using neutral,severances the power transmission,to make the engine strart,idle,and is advantafeous for the enfine to shift gears or to carry on the dynamicoutput.This gearbox has five(including over drive—fifth gear)and a reverse gear,and through the inertial type of synchronizer to realize shift gears.KEY WORDS:transmission；inertial type of synchronizer；gear ratio；gear目录摘要 (I)ABSTRACT ........................................................... I I 目录. (i)第1章绪论 (1)1.1研究的目的和意义 (1)变速器的要求 (1)变速器的分类 (2)1.3 国内外发展现状 (3)第2章设计方案论证 (5)2.1手动变速器的工作原理 (5)2.2变速器结构方案的确定 (5)传动机构的结构分析 (5)三轴式变速器与两轴式变速器 (5)倒档传动方案 (7)2.3变速器主要零件结构的方案分析 (7)齿轮型式 (7)换档结构型式 (8)轴的结构与分析 (8)轴承型式 (9)2.4传动方案的最终设计 (9)2.5小结 (11)第3章手动变速器主要零件参数的设计计算 (12)3.1 档位数和传动比 (12)档数的选择 (12)传动比范围 (12)3.2功率转速n (12)3.3齿轮的设计要求 (13)齿轮基本参数的确定 (13)各档齿轮齿数的确定 (17)齿轮变位系数的选择 (27)3.4小结 (28)第4章齿轮的设计计算 (29)4.1齿轮的损坏原因及形式 (29)轮齿折断 (29)齿面点蚀 (29)4.2 齿轮的材料选择及热处理 (29)4.3 齿轮强度参数计算 (30)σ (30)斜齿轮齿根弯曲疲劳强度校核Fσ (31)齿面接触疲劳强度计算H第5章变速器轴的设计计算 (32)5.1轴的功用及设计要求 (32)5.2轴的结构和尺寸 (32)轴尺寸的初选 (32)轴向尺寸 (33)轴的刚度和强度校核 (33)第6章变速器轴承的设计计算 (38)6.1轴承型号的选择 (38)6.2轴承当量动载荷P (38)6.3计算轴承的基本额定寿命h L (38)6.4轴承的强度参数计算 (38)初选轴承型号 (38)计算轴承当量动载荷P (39)计算轴承的基本额定寿命h L (39)第7章变速器同步器的设计计算 (40)7.1同步器的结构 (40)7.2同步环主要参数的确定 (41)同步环锥面上的螺纹槽 (41)摩擦锥面平均半径R (42)锥面工作长度b (42)同步环径向厚度 (42)锁止角β (42)同步时间t (42)7.3变速器的操纵机构 (43)操纵机构的功用 (43)设计变速器操纵机构时，应满足下列主要要求： (43)操纵机构的结构与分类 (43)换档位置 (44)第8章结论 (46)8.1工作总结 (46)8.2研究展望 (46)参考文献 (47)致谢 (48)第1章绪论发动机的性能，这似乎成为了衡量汽车品质优劣的一个标准。

夏利汽车N3变速器设计CHARADE CAR OF N3 GEARBOX DESIGN专业：机械设计制造及自动化（汽车工程）姓名：张若军指导老师：申请学位级别：学士论文提交日期：学位授予单位：天津科技大摘要汽车变速器是汽车的核心部分。

主要功能:调节变换发动机的性能，将动力高效地传至驱动车轮，以满足汽车的行驶要求。

汽车变速器是完成传动功能的重要部件，影响整车驾驶性能的主要部件之一。

通常我们对汽车变速器的设计水平和标准,不仅会影响汽车的动力性，还会影响汽车驾驶换挡操纵的可靠性与轻便性，以及燃料经济性和传动平稳性等。

随着汽车产业的发展与进步，汽车变速器的设计标准和水平大大提高,主要是增大其传递功率与重量之比，而且要求其具有更精密的尺寸和更好的整车性能。

本次设计以现有企业正在生产的车型夏利N3变速器为基础。

在转速、最高车速、发动机输出转矩、最大爬坡度已知的情况下，重点对变速器齿轮的结构参数、轴的结构尺寸等进行设计计算。

对汽车变速器的传动方案和结构形式分别进行设计，同时兼顾对操纵机构和同步器的结构进行合理设计，达到提高汽车的整体性能要求。

自己独立设计出符合标准的两轴式五档变速器。

关键词：两轴式变速器；同步器；五档变速器ABSTRACTAutomotive transmission is the core part of the car. Main functions: regulation of transformation engine performance, the power effectively transmitted to the drive wheels, in order to meet requirements of the car driving. Auto transmission is an important component to complete transmission function, affecting vehicle drivability of the main components. We usually designed for automotive transmission with high levels and standards, which will not only affect the car's power, but also affect the reliability of the shifting operation motorists and portability, as well as fuel economy and smooth driving and so on. With the development and progress of the automobile industry, automobile transmission design criteria and standards greatly improved, mainly increase its transmission power to weight ratio, but also for its size with a more sophisticated and better vehicle performance. The design of production models based Xiali N3 transmissions. In speed, maximum speed, the engine output torque known case, focusing on the structural parameters of the transmission gear, shaft structure size, etc. design calculations. Transmission solutions for automotive transmissions and structure were designed, taking into account synchronizer for controls and rational design of the structure, to improve the car's overall performance requirements. Their own independent design a standard five-speed two-shaft transmission.Keywords: two-axis transmission; synchronizer; five-speed transmission目录第1章绪论 (2)概述............................错误!未定义书签。

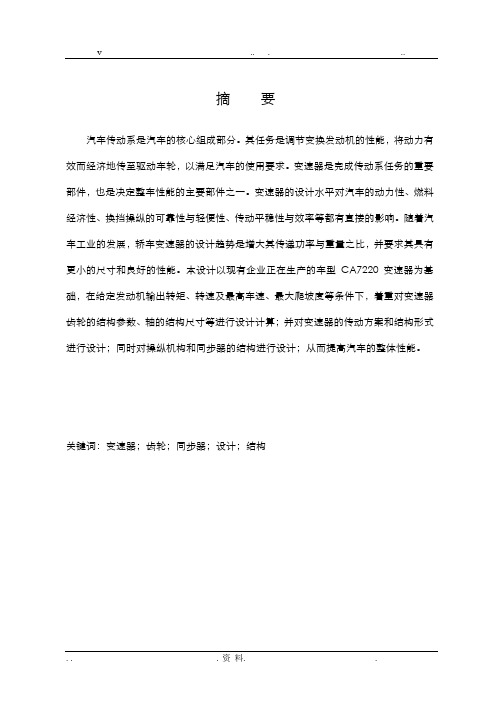

摘要汽车传动系是汽车的核心组成部分。

其任务是调节变换发动机的性能，将动力有效而经济地传至驱动车轮，以满足汽车的使用要求。

变速器是完成传动系任务的重要部件，也是决定整车性能的主要部件之一。

变速器的设计水平对汽车的动力性、燃料经济性、换挡操纵的可靠性与轻便性、传动平稳性与效率等都有直接的影响。

随着汽车工业的发展，轿车变速器的设计趋势是增大其传递功率与重量之比，并要求其具有更小的尺寸和良好的性能。

本设计以现有企业正在生产的车型CA7220变速器为基础，在给定发动机输出转矩、转速及最高车速、最大爬坡度等条件下，着重对变速器齿轮的结构参数、轴的结构尺寸等进行设计计算；并对变速器的传动方案和结构形式进行设计；同时对操纵机构和同步器的结构进行设计；从而提高汽车的整体性能。

关键词：变速器；齿轮；同步器；设计；结构目录第1章绪论 (1)1.1概述 (1)1.1.1 .................................................................. 汽车变速器的设计要求11.1.2国内外汽车变速器的发展现状 (2)1.2设计的内容及方法 (2)第2章变速器传动机构与操纵机构 (3)2.1变速器传动机构布置方案 (3)2.1.1 ........................................................... 变速器传动方案分析与选择32.1.2 ................................................................................ 倒档布置方案32.1.3 ..................................................................... 零部件结构方案分析42.2变速器操纵机构布置方案 (5)2.2.1 .............................................................................................. 概述52.3本章小结 (6)第3章变速器的设计与计算 (7)3.1变速器主要参数的选择 (7)3.1.1 .............................................................................................. 档数73.1.2 .................................................................................... 传动比范围73.1.3 .............................................................. 变速器各档传动比的确定73.1.4 ................................................................................ 中心距的选择103.1.5 ......................................................................... 变速器的外形尺寸103.1.6 ............................................................................. 齿轮参数的选择103.1.7 ............................................ 各档齿轮齿数的分配及传动比的计算113.1.8 ......................................... 变速器齿轮的变位及齿轮螺旋角的调整153.19总结各档齿轮参数 (16)3.2变速器齿轮强度校核 (17)3.2.1 ..................................................................... 齿轮材料的选择原则173.2.2 .............................................................. 变速器齿轮弯曲强度校核183.2.3 ......................................................................... 轮齿接触应力校核223.2.4 ............................................................................. 倒档齿轮的校核263.3轴的结构和尺寸设计 (27)3.3.1 ................................................................................ 初选轴的直径273.4轴的强度验算 (28)3.4.1 ................................................................................ 轴的刚度计算283.4.2 ................................................................................ 轴的强度计算363.5轴承选择与寿命计算 (39)3.5.1 ....................................................... 输入轴轴承的选择与寿命计算403.5.2 ....................................................... 输出轴轴承的选择与寿命计算413.6本章小结 (43)第4章变速器同步器及结构元件设计 (44)4.1同步器设计 (44)4.1.1 ..................................................................... 同步器的功用及分类444.1.2 ................................................................................ 惯性式同步器444.1.3 ....................................................... 锁环式同步器主要尺寸的确定454.1.4 ............................................................................. 主要参数的确定464.2变速器壳体 (48)4.3本章小结 (48)结论 (49)参考文献 (50)致谢 (51)第1章绪论1.1 概述随着汽车工业的迅猛发展，车型的多样化、个性化已经成为汽车发展的趋势。

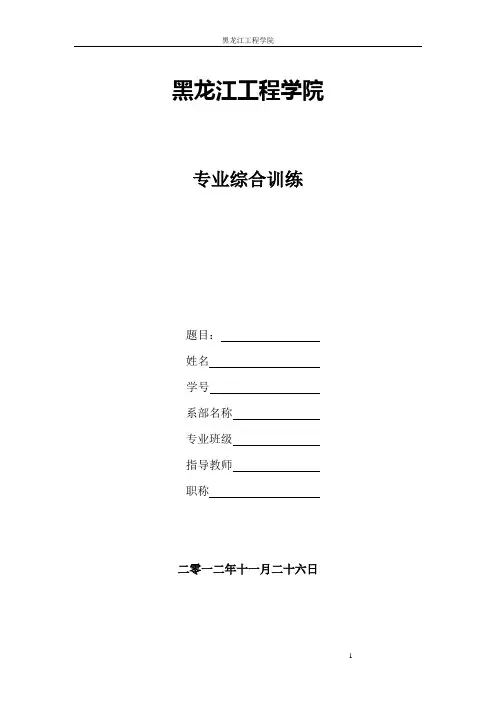

黑龙江工程学院专业综合训练题目：姓名学号系部名称专业班级指导教师职称二零一二年十一月二十六日目录第一部分：变速器的基本设计方案-------------------------------------2 第二部分：变速器主要参数的选择-------------------------------------4 第三部分：变速器各档齿轮的设计计算--------------------------------5 第四部分：变速器轴的设计计算------------------------------------------6 第五部分：变速器齿轮的校核--------------------------------------------14 第六部分：变速器轴的的校核-------------------------------- ----------18 第七部分：滚动轴承的选择和计算--------------------------------------20 第八部分：参考文献---------------------------------------------------------第一部分变速器的基本设计方案变速器的结构对汽车的动力性、燃油经济性、换挡操纵的可靠性与轻便性，传动的平稳性与效率等都有直接的影响。

采用优化设计方法对变速器与主减速器，以及变速器的参数做优化匹配，可得到良好的动力性与燃油经济性；采用自锁及互锁装置、倒档安全装置，对接合齿采取倒锥齿侧（或越程接合、错位接合、齿厚减薄、台阶齿侧）等措施，以及其他结构措施，可使操纵可靠，不跳档、乱档、自行脱档和误挂倒档；采用同步器可使换挡轻便、无冲击及噪声；采用高齿、修形及参数优化等措施可使齿轮传动平稳、噪声低。

降低噪声水平已成为提高变速器质量和设计、工艺水平的关键。

变速器设计的基本要求：1）保证汽车有必要的动力性和经济性。

2）设置空挡，用来切断发动机的动力传输。

汽车设计课程设计说明书设计题目：两轴式变速器的设计院系：专业班级：姓名：指导教师：日期：目录一概述 (1)二变速器传动机构布置方案 (2)2.1传动机构布置方案分析 (2)2.1.1固定轴式变速器 (2)2.1.2倒挡布置方案 (2)2.1.3其他问题 (2)2.2零部件结构方案分析 (3)2.2.1齿轮形式 (3)2.2.2换挡机构形式 (3)三变速器主要参数的选择 (3)3.1档数 (3)3.2传动比范围 (3)3.3中心距 (4)3.4外形尺寸 (5)3.5齿轮参数 (5)3.6各档齿轮齿数的分配 (8)3.6.1确定一挡齿轮的齿数 (8)3.6.2对中心距A进行修正 (9)3.6.3确定常啮合传动齿轮副的齿数 (9)3.6.4确定其他各挡的齿数 (9)四变速器的设计与计算 (11)4.1齿轮的损坏形式 (11)4.2齿轮强度计算 (11)4.2.1齿轮弯曲强度的计算 (11)4.2.2轴的强度计算 (12)五同步器的设计 (13)5.1惯性式同步器 (13)5.2主要参数的确定 (13)5.2.1摩擦因数f (13)六变速器结构元件 (14)6.1变速器齿轮 (14)6.2变速器轴 (14)6.3变速器壳体 (15)七、总结 (15)一概述变速器用来改变发动机传到驱动轮上的转速和扭矩，目的是在原地起步、爬坡、转弯、加速等各种行驶工况下，使得汽车获得不同的牵引力和车速，同时使发动机在最有利的工况范围内工作。

变速器需要设置有空档，可在启动发动机、汽车滑行或者停车时中断发动机对驱动轮的动力传输。

同时，变速器也需要设置倒挡，能够使汽车获得倒退行驶的能力。

对变速器的基本要求：(1)保证汽车有良好的动力性和经济性。

(2)设置空档，使汽车有切断动力传输的能力。

(3)设置倒挡，使汽车有倒退行驶的能力。

(4)设置动力传输装置，需要时能进行功率输出。

(5)换挡迅速、省力、方便。

(6)工作可靠。

汽车在行驶过程中不得有跳档、乱档、以及换挡冲击的情形出现。

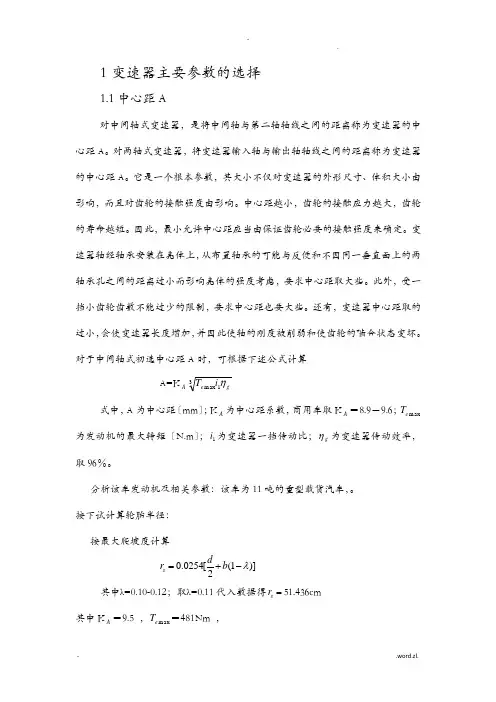

1变速器主要参数的选择1.1中心距A对中间轴式变速器，是将中间轴与第二轴轴线之间的距离称为变速器的中心距A 。
