称重传感器接线图目录百科名片称重传感器由组合式S型梁结构及金属箔式应变计构成,具有过载保护装置。
测量精度高、温度特性好、工作稳定等优点。
广泛用于各种结构的动、静态测量及各种电子称的一次仪表。
工作原理被称重物或者载重汽车置于秤台上,在重力效用下,秤台将重力通报至扭捏支承,使称重传感器弹性体孕育发生形变,贴附于弹性体应变梁上的应变计桥路掉去均衡,输出与重量数据成比例的电旌旗灯号,经度性放大器将旌旗灯号放大。
再经A/D转换为数码旌旗灯号,由仪表的微措置惩罚机(CPU)对重量旌旗灯号举行措置惩罚后直接预示重量数据。
设置打印机后,便可打印记载称重数据,要是设置计较机可将计量数据输入计较机办理体系举行综合办理。
编辑本段称重传感器接线图称重传感器可以采用两种不同的输入、输出接线方法:一种是四线制接法,另一种是六线制接法(如图1所示).四线制接法的称重传感器对二次仪表无特殊要求,使用起来比较方便,但当电缆线较长时,容易受环境温度波动等因素的影响;六线制接法的称重传感器要求与之配套使用的二次仪表具备反馈输入接口,使用范围有一定的局限性,但不容易受环境温度波动等因素的影响,在精密测量及长距离测量时具有一定的优势在称重设备中,四线的传感器用的比较多,如果要将六线传感器接到四线传感器的设备上时,可以把反馈正(黄)和激励正(绿)接到一起,反馈负(蓝)和激励负(黑),接到一起。
信号线要注意一点就是,红色和白色在两种类型的传感器上对应的输出信号是不一样的。
称重传感器的接线手法目前我国有不少称重传感器制造企业同时生产两种不同制式的称重传感器,只是通过简单地换用四芯或六芯线来生产四线制或六线制称重传感器,也未在用户使用说明书中说明六线制接法的称重传感器使用限制或错误使用可能带来的测量误差;称重传感器可以采用两种不同的输入、输出接线方法,一种是四线制接法,另一种是六线制接法.四线制接法的称重传感器对二次仪表无特殊要求,使用起来比较方便,但当电缆线较长时,容易受环境温度波动等因素带来的干扰影响,从而影响电子衡器的计量性能;六线制接法的称重传感器要求与之配套使用的二次仪表具备反馈输入接口,使用范围有一定的局限性,但不容易受环境温度波动等因素带来的影响,在精密测量及长距离测量时具有一定的优势。
很多电工不清楚的高压计量柜,今天从原理图和接线图来分析关于计量这块,我是放在算是KYN28这个系列最后的,因为计量这块通常供电局把控比较严格。
简单说下计量的方案,一般有高供高计和高供低计,而我们今天要讲的也是比较常见的高供高计。
计量柜,安装专用计量表(装置)的柜体,称为计量柜。
在我国计量柜一般指的是电能计量柜。
KYN28柜如图是一台进线带计量柜,也有单独成柜的计量柜,我们今天主要讲单独成柜的计量柜。
主要元器件:电压互感器、电流互感器、避雷器、高压熔断器、带电显示器等。
同时计量柜也可以采用计量手车,即将电压互感器和电流互感器装于手车。
计量手车注意:电能表、电压电流互感器一般供电局提供或需要进行校验。
三,原理图。
如图,这里没有一次系统图。
(只是拿来分析学习之用。
)原理图如图,大致回路给标注出来了,我们一个个来分析:(1)材料清单:材料清单如图,我们需要了解其型号和数量,同时需要注意这里有未列出来的。
(2)电流回路:电流回路如图,有几个点给大家说明下:①这里利用了2个电流互感器做一个电流回路。
②这里用的是计量手车,所以这里对应出来的是航空插座上的点如XP:3 。
(和真空断路器类似。
)③接线盒,接线盒的好处我提一点就是因为一般电度表是供电局提供,所以我们只需要接线至接线盒就行,后面的预留起来就行,比较方便。
(图纸连片有啥作用?欢迎讨论。
)接线盒④电度表和无功表后面接线图分析。
(3)电压回路:电压回路这里只需要说明一点哦,也是我之前有分享过得内容,你看这里是几个电压互感器采用的什么接法呢?一样欢迎讨论,不明白的可以私信我或者留言,我会晚一点评论告诉大家。
(4)带电显示器回路以及小车闭锁回路:带电显示器回路以及小车闭锁回路以下几点需要注意:①电源问题:这里采用了直流屏提供的KM,比较稳定可靠。
②带电显示器DXN和DSN电磁锁。
(之前也讲过一般有接地刀的配置T型带电显示器无电磁锁,无接地刀的一般配置Q型带电显示器配置电磁锁。

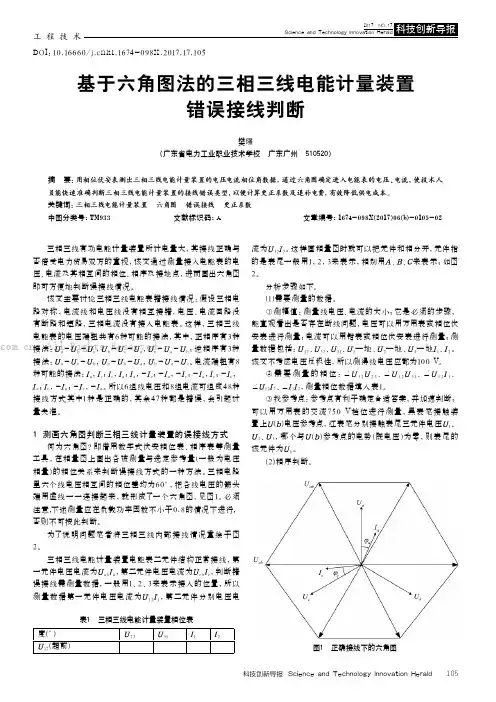

工程技术科技创新导报 Science and Technology Innovation Herald105三相三线有功电能计量装置所计电量大,其接线正确与否倍受电力贸易双方的重视,该文通过测量接入电能表的电压、电流及其相互间的相位、相序及接地点,进而画出六角图即可方便地判断误接线情况。
该文主要讨论三相三线电能表错接线情况:假设三相电路对称,电流线和电压线没有相互接错,电压、电流回路没有断路和短路,三相电流没有接入电能表。
这样,三相三线电能表的电压端钮共有6种可能的接法,其中,正相序有3种接法:a-b -c,b-c-a,c-a-b ;逆相序有3种接法:a -c-b,c -b-a,b -a-c。
电流端钮有8种可能的接法:a ,c ;c ,a ;a ,-c ;-a ,-c ;-a ,c ;-c ,a;c ,-a ;-c ,-a 。
所以6组线电压和8组电流可组成48种接线方式其中1种是正确的,其余47种都是错误,会引起计量失准。
1 测画六角图判断三相三线计量装置的误接线方式何为六角图?即借用数字式伏安相位表、相序表等测量工具,在相量图上画出各被测量与选定参考量(一般为电压相量)的相位关系来判断误接线方式的一种方法。
三相电路里六个线电压相互间的相位差均为60°,把各线电压的箭头端用虚线一一连接起来,就形成了一个六角图,见图1。
必须注意,下述测量应在负载功率因数不小于0.8的情况下进行,否则不可按此判断。
为了说明问题笔者将三相三线内部接线情况重绘于图2。
三相三线电能计量装置电能表二元件结构正常接线,第一元件电压电流为a b a,第二元件电压电流为c b c,判断错误接线需测量数据,一般用1、2、3来表示接入的位置,所以测量数据第一元件电压电流为121,第二元件分别电压电流为322。
这样画相量图时就可以把元件和相分开,元件指的是表尾一般用1,2,3来表示,相别用、、来表示;如图2。
分析步骤如下。
(1)需要测量的数据。
主持:朱宁NONGCUN DIANCX3NG装表複电及複线分怙) (273300)国网山东省电力公司梁波王凤祥徐伟其安装接线分线长测量与截取、线头剥削、接线端子编号标注、导线走线、电流互感器端接线端子接线、接线盒互感器侧出线端子接线、接线盒电压回路接线、导线捆绑8个步骤进行。
其操作要点和方法与直接接入式三相四线电能计量装置的安装基本相同。
但应注意。
①剥去每根导线线头的绝缘层后,套入方向套,并根据接图上的编号,对每个方向套进行编号。
②采用电压电流共线接法时,电流互感器二次侧必须可靠接地。
此时,3只电流互感器二次侧的S2接线端子用相同的导线短接,并接至计量箱上接地端子螺钉上。
采用电压电流分线接法时,电流互感器二次侧不允许接地。
③导线线头与按线盒接线孔连接时,要分清相序依次接入接线盒的进线端子上。
④采用电压电流分线接法时,接线盒的电压应从计量箱(柜)的电源刀开关处取样。
导线接入接线端子时必须按规定的位置接入。
3.5注意事项与单相电能计量装置的安装基本相同,但应特别注意:一是进行接线端子编号的再次核对,并对各接线端子螺钉进行一次检査紧固;二是送电后检查电能表运行是否正常,检查电流互感器运行声音、温升是否正常等;三是接线完成后应对电能表、联合接线盒、电流互感器等处加封印;四是电流互感器的极性一定要核对,一次应保证电流从P1流入,从P2流出,二次应保证电流从S2流入,从S1流出。
4电能计量装置接线分析4.1单相电能计量装置常见接线4.1.1单相电能表的正确接线直接接入式单相电能表的正确接线图如图5所示,其相量图如图6所示。
不,其相量图如图8所不。
