《机械制造技术基础》试卷及答案一、选择题（共30分、每小题2分）1、链传动作用在轴和轴承上的载荷比带传动要小，这主要是因为（ C ）。
A、链传动只用来传递较小功率B、链速较高，在传递相同功率时圆周力小C、链传动是啮合传动，无需大的张紧力D、链的质量大，离心力大2、直齿圆柱齿轮传动，当齿轮直径不变，而减小模数增加齿数时，则（ C ）。
A、提高了轮齿的弯曲强度B、提高了齿面的接触强度C、降低了轮齿的弯曲强度D、降低了齿面的接触强度3、受中等冲击载荷、支承刚度较差、速度较高的两轴之间宜选用（ A ）。
A．弹性柱销联轴器 B．凸缘联轴器C. 十字滑块联轴器 D．万向联轴器4、带传动工作时，设小带轮为主动轮，则带的最大应力发生在带（ C ）。
A．进入大带轮处 B．离开大带轮处C. 进入小带轮处 D．离开小带轮处5、有一减速器传动装置由带传动、链传动和齿轮传动组成，其安排顺序以方案（ A ）为好。
A．带传动齿轮传动链传动B．链传动齿轮传动带传动C．带传动链传动齿轮传动D．链传动带传动齿轮传动6．螺纹联接防松的根本问题在于（ C ）。
A、增加螺纹联接的轴向力B、增加螺纹联接的横向力C、防止螺纹副的相对转动D、增加螺纹联接的刚度7．为联接承受横向工作载荷的两块薄钢板，一般采用的螺纹联接类型应是（ A ）。
A．螺栓联接 B. 双头螺柱联接C．螺钉联接 D. 紧定螺钉联接8．齿面硬度HB≤350HBS的闭式钢制齿轮传动中，主要失效形式为（ B ）。
A．齿面磨损 B．齿面点蚀C．齿面胶合 D. 轮齿折断9.不完全液体润滑滑动轴承，验算]pv≤是为了防止轴承（ B ）。
[pvA. 过度磨损B. 过热产生胶合C. 产生塑性变形D. 发生疲劳点蚀10、对于温度变化不大的短轴，考虑结构简单，轴承部件的轴向固定方式宜采用（ A ）。
A．两端固定 B．两端游动C．一端固定一端游动 D．A，B，C均可以11、在蜗杆传动设计中，除规定模数标准化外，还规定蜗杆直径d1取标准，其目的是（ B ）。
机械设计根底试题库一、判断(每题一分)1、一部机器可以只含有一个机构，也可以由数个机构组成。
……〔√〕2、机器的传动局部是完成机器预定的动作，通常处于整个传动的终端。
〔×〕4、机构是具有确定相对运动的构件组合。
………………………………〔√〕5、构件可以由一个零件组成，也可以由几个零件组成。
………………〔√〕6、整体式连杆是最小的制造单元，所以它是零件而不是构件。
……〔×〕7、连杆是一个构件，也是一个零件。
………………………〔√〕8、减速器中的轴、齿轮、箱体都是通用零件。
………………………………〔×〕二、选择(每题一分)1、组成机器的运动单元体是什么？〔 B 〕A．机构 B．构件 C．部件 D．零件2、机器与机构的本质区别是什么？〔 A 〕A．是否能完成有用的机械功或转换机械能 B．是否由许多构件组合而成C．各构件间能否产生相对运动 D．两者没有区别3、以下哪一点是构件概念的正确表述？〔 D 〕A．构件是机器零件组合而成的。
B．构件是机器的装配单元C．构件是机器的制造单元 D．构件是机器的运动单元4、以下实物中，哪一种属于专用零件？〔 B 〕A．钉 B．起重吊钩 C．螺母 D．键5、以下不属于机器的工作局部的是〔 D 〕A．数控机床的刀架 B．工业机器人的手臂C．汽车的轮子 D．空气压缩机三、填空(每空一分)1、根据功能，一台完整的机器是由〔动力系统〕、〔执行系统〕、〔传动系统〕、〔操作控制系统〕四局部组成的。
车床上的主轴属于〔执行〕局部。
2、机械中不可拆卸的根本单元称为〔零件〕，它是〔制造〕的单元体。
3、机械中制造的单元称为〔零件〕，运动的单元称为〔构件〕，装配的单元称为〔机构〕。
4、从〔运动〕观点看，机器和机构并无区别，工程上统称为〔机械〕。
5.机器或机构各局部之间应具有_相对__运动。
机器工作时，都能完成有用的__机械功___或实现转换__能量___。
2 平面机构一、填空题(每空一分)2.两构件之间以线接触所组成的平面运动副，称为高副，它产生1个约束，而保存2个自由度。
2023下半年期末机械设计基础一、单选题（每题2分，共25道小题，总分值50分）1、蜗轮轮缘与轮毂采用不同材料的目的是（）。
（2分）A、加工方便B、提高精度C、节约有色金属D、减轻重量纠错正确答案C2、螺纹连接防松的根本问题在于（）。
（2分）A、增加螺纹连接的轴向力B、增加螺纹连接的横向力C、防止螺纹副的相对转动D、增加螺纹连接的刚度正确答案C3、心轴工作时主要承受（）。
（2分）A、转矩B、摩擦力矩C、转矩和弯矩D、弯矩正确答案D4、齿面硬度小于等于350HBS的闭式钢制齿轮传动中，主要失效形式为（）。
（2分）A、齿面磨损B、齿面点蚀C、齿面胶合D、轮齿折断正确答案B5、对于齿面硬度HBS≤350的闭式齿轮传动，设计时一般（）。
（2分）A、先按接触强度条件计算B、先按弯曲强度条件计算C、先按磨损条件计算D、先按胶合条件计算正确答案A6、（）对轴的强度的削弱最大。
（2分）A、平键B、半圆键C、楔键D、花键正确答案B7、在各种带传动中，（）应用最为广泛。
（2分）A、平带B、V带C、多楔带D、圆带正确答案B8、滚动轴承的代号由前置代号，基本代号及后置代号组成，其中基本代号表示（）。
（2分）A、轴承的类型、结构和尺寸B、轴承内部结构的变化和轴承公差等级C、轴承组件D、轴承游隙和配置正确答案A9、转轴工作时承受（）。
（2分）A、转矩B、摩擦力矩C、弯矩D、转矩和弯矩正确答案D10、机构的活动件个数为3，低副个数为4，该机构要想有确定运动的条件是（）。
（2分）A、主动件的个数为1B、主动件的个数为2C、主动件的个数为3D、主动件的个数为4正确答案A11、蜗杆直径系数q值的标准化，是为了（）。
（2分）A、保证蜗杆有足够的刚度B、提高蜗轮的传动效率C、利于蜗轮滚刀的标准化D、便于蜗杆刀具的标准化正确答案C12、一对齿轮连续传动的条件是（）。
（2分）A、模数和压力角分别相等B、重合度大于1C、压力角相等D、传动比恒定正确答案B13、普通平键连接传递动力矩靠的是（）。
机械设计基础练习题A一、选择题1、曲柄摇杆机构中具有急回运动性质的构件是（ ）。
A.曲柄 B. 连杆 C. 摇杆 D. 机架2、平键的截面尺寸b ⨯h 确定一般是取决于( )。
A.键的强度 B. 所承受的载荷 C.被连接的轴径 D. 连接宽度3、非周期性速度波动（ ）。
A. 用飞轮调节B.用调速器调节C. 不需要调节D.用飞轮和调速器双重调节 4、既承受弯矩又承受转矩的轴称为（ ）。
A.转轴B.心轴C.传动轴D.曲轴5、阿基米德蜗杆传动，蜗杆的升角1230λ'=，螺旋方向为右旋，与该蜗杆啮合的蜗轮的螺旋角β为（ ）。
A. 1230'左旋B. 1230'右旋C. 3230'右旋D. 1030'左旋 6、角接触球轴承一般用于承受（ ）。
A.径向载荷B.轴向载荷C.双向的轴向载荷D.径向载荷和轴向载荷7、一般V 带传动的主要失效形式是带的打滑及带的（ ）。
A.松弛B.颤动C.疲劳破坏D.弹性滑动8. 一般闭式齿轮传动的润滑方式的决定是根据齿轮的（ ）。
A.模数B.分度圆直径C.齿数D.圆周速度9. 对于一组同型号的滚动轴承，在同一条件下运转，能达到或超过该轴承基本额定寿命的可靠度为（ ）。
A.99％B.90％C.80％D.50％ 10.链条的基本参数是（ ）。
A.链节数B.链条齿数C. 节距D. 转向 11、平键的截面尺寸b ⨯h 确定一般是取决于( )。
A.键的强度 B. 所承受的载荷C.被连接的轴径D. 连接宽度12、传动比不等于1的带传动，当工作能力不足时，传动带将首先在（ ）打滑。
A. 大轮上B.小轮上C.主动轮上D.从动轮上13、一对渐开线直齿圆柱齿轮连续传动条件是（ ）。
A. Z1=Z2 B m1=m2, 12αα= C.1ε≥ D.12ββ=-14、曲柄摇杆机构中具有急回运动性质的构件是（ ）。
A.曲柄 B. 连杆 C. 摇杆 D. 机架15、齿轮传动的齿根弯曲疲劳强度计算是针对（ ）失效。
一、选择题1. 以下哪个零件属于机械传动系统中的弹性元件？A. 齿轮B. 螺旋弹簧C. 轴承D. 摩擦离合器答案：B2. 在机械设计中，下列哪种材料最适宜用于制造滑动轴承？A. 碳钢B. 铸铁C. 青铜D. 不锈钢答案：C3. 下列哪种机械零件主要用于连接两个或多个零件？A. 螺钉B. 键C. 轴承D. 齿轮答案：B4. 以下哪个机构可以实现间歇运动？A. 凸轮机构B. 齿轮机构C. 摇杆机构D. 螺旋机构答案：A二、填空题1. 机械传动系统中，用来传递运动和动力的部件称为________。
答案：传动装置2. 在机械设计中，用来承受轴向载荷的零件称为________。
答案：轴肩3. 下列机构中，能够实现快速返回运动的是________。
答案：双曲柄机构4. 下列材料中，属于塑性材料的是________。
答案：低碳钢三、判断题1. 机械零件的疲劳破坏通常发生在最大正应力和最大切应力处。
（）答案：错误。
疲劳破坏通常发生在应力集中处。
2. 摩擦离合器的工作原理是利用摩擦力传递运动和动力。
（）答案：正确。
3. 在机械设计中，键连接主要用于连接轴和齿轮。
（）答案：正确。
4. 滚动轴承的摩擦系数比滑动轴承的摩擦系数大。
（）答案：错误。
滚动轴承的摩擦系数比滑动轴承的摩擦系数小。
四、简答题1. 简述机械零件疲劳破坏的特征。
答案：机械零件疲劳破坏的特征包括：在应力远低于材料的强度极限时发生破坏；破坏过程中没有明显的塑性变形；破坏的断口通常呈现脆性特征；疲劳破坏往往发生在应力集中的部位。
2. 简述齿轮机构的工作原理。
答案：齿轮机构是通过齿轮的啮合来传递运动和动力的机构。
当主动齿轮转动时，通过齿轮的啮合作用，将运动和动力传递给从动齿轮，从而实现运动的传递。
3. 简述机械设计中常用的轴连接方式。
答案：机械设计中常用的轴连接方式有键连接、花键连接、过盈连接、弹性柱销连接等。
键连接是通过键将轴和轮毂连接在一起；花键连接是通过花键将轴和轮毂连接在一起；过盈连接是利用轴和轮毂之间的过盈量来实现连接；弹性柱销连接是通过弹性柱销将轴和轮毂连接在一起。
《机械制造技术基础》期末考试试题及答案一、填空题（每空1分，共15分)1.切削时工件上形成得三个表面就是已加工表面、过渡表面与待加工表面。
2。
工件与刀具之间得相对运动称为切削运动，按其功用可分为主运动与进给运动,其中主运动消耗功率最大。
3。
在磨削过程中,磨料得脱落与破碎露出新得锋利磨粒，使砂轮保持良好得磨削能力得特性称为砂轮得自锐性.4.按照切削性能，高速钢可分为普通性能高速钢与高性能高速钢两种,超硬刀具材料主要有陶瓷、金刚石与立方氮化硼三种5.在ＣA６14０车床上加工不同标准螺纹时，可以通过改变挂轮与离合器不同得离合状态来实现。
６.ＣＡ６140上车圆锥面得方法有小滑板转位法、_尾座偏移法与靠模法。
7.外圆车刀得主偏角增加,背向力Ｆｐ减少，进给力F f增大.8.切削用量要素包括切削深度、进给量、切削速度三个。
9。
加工脆性材料时,刀具切削力集中在刀尖附近,宜取较小得前角与后角。
1０。
在车削外圆时，切削力可以分解为三个垂直方向得分力,即主切削力，进给抗力与切深抗力,其中在切削过程中不作功得就是切深抗力.11。
金刚石刀具不适合加工铁族金属材料，原因就是金刚石得碳元素与铁原子有很强得化学亲与作用，使之转化成石墨，失去切削性能。
12。
研磨可降低加工表面得粗糙度,但不能提高加工精度中得位置精度。
13。
滚齿时,刀具与工件之间得相对运动称范成运动。
滚斜齿与滚直齿得区别在于多了一条附加运动传动链。
14.为了防止机床运动发生干涉,在机床传动机构中,应设置互锁装置.１5。
回转，转塔车床与车床在结构上得主要区别就是,没有＿尾座与丝杠二、单项选择题(每题1分,２０分）１、安装外车槽刀时，刀尖低于工件回转中心时，与其标注角度相比。
其工作角度将会：( C ）Ａ、前角不变，后角减小； B、前角变大,后角变小；C、前角变小，后角变大；D、前、后角均不变。
２、车外圆时，能使切屑流向工件待加工表面得几何要素就是:(A )A、刃倾角大于０°；B、刃倾角小于0°；C、前角大于0°；D、前角小于0°.3、铣床夹具上得定位键就是用来( B ).A、使工件在夹具上定位Ｂ、使夹具在机床上定位C、使刀具对夹具定位D、使夹具在机床上夹紧４、下列机床中，只有主运动,没有进给运动得机床就是( A ）Ａ、拉床 B、插床C、滚齿机 D、钻床5、车削外圆时哪个切削分力消耗功率为零? ( B ）A、主切削力;B、背向力；Ｃ、进给力; D、摩擦力。
机械基础期末考试卷和答案一、单选题(每题只有一个最佳答案，每题2分，共 20分。
)1、在机械中属于制造单元的是（）。
[单选题] *A.构件B.零件(正确答案)C.部件D.焊接件2、汽车雨刮器机构属于（）机构。
[单选题] *A.曲柄摇杆机构(正确答案)B.双摇杆机构C. 双曲柄机构D.曲柄滑块机构3、当机构的自由度F大于零且等于原动件数目时，机构（） [单选题] *A.具有确定运动(正确答案)B.运动不确定C. 构件被破坏D.不能组成机构4、急回特性跟（）有关 [单选题] *A.压力角B.传动角C. 极位夹角(正确答案)5、凸轮机构从动件运动规律中产生刚性冲击的是（） [单选题] *A.等速运动(正确答案)B.等加速等减速运动C.简谐运动D.正弦加速度运动6、螺纹的基本参数中，公称直径是（） [单选题] *A.大径(正确答案)B.小径C.中径D.内径7、带传动常用的张紧方法是（） [单选题] *A.调节中心距(正确答案)B.增大传动比C.减小传动比D.增加带长8、带传动中紧边拉力和松边拉力之差叫做（） [单选题] *A.拉力差B.拉应力C.有效圆周力(正确答案)D.摩擦力9、行星轮系中轴线转动的的构件叫（） [单选题] *A.行星轮(正确答案)C.行星架D.中心轮10、轴承代号为30220，表示轴承内径为（）毫米 [单选题] *A.80B.100(正确答案)C.120D.140二、填空题（每空1分，共10分）1、平面机构中若引入一个高副将带入的约束数是________。
2、_________是机器和机构的统称。
3、齿轮的渐开线齿廓形状取决于_________。
4、轮系分为______轮系、______轮系和______轮系。
5、______是在齿顶圆和齿根圆之间的一个假想基准圆。
6、轴上与轴承配合的部分称为______。
7、标准直齿圆柱齿轮不根切的最少齿数是______。
8、平键连接的主要工作面是______。

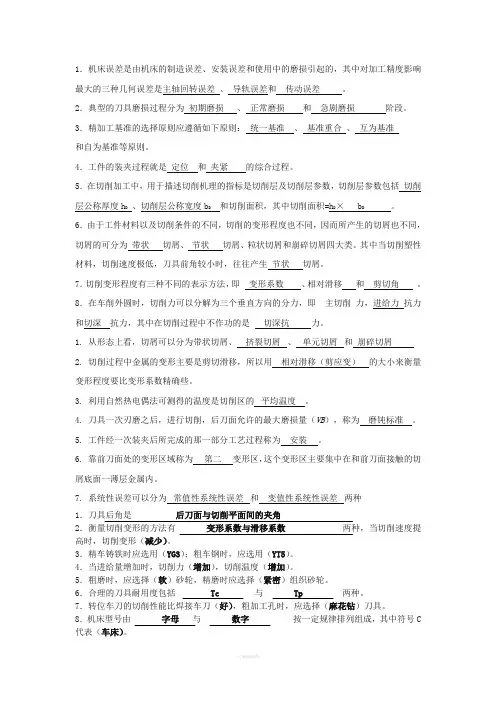

1．机床误差是由机床的制造误差、安装误差和使用中的磨损引起的，其中对加工精度影响最大的三种几何误差是主轴回转误差、导轨误差和传动误差。
2．典型的刀具磨损过程分为初期磨损、正常磨损和急剧磨损阶段。
3．精加工基准的选择原则应遵循如下原则：统一基准、基准重合、互为基准和自为基准等原则。
4．工件的装夹过程就是定位和夹紧的综合过程。
5．在切削加工中，用于描述切削机理的指标是切削层及切削层参数，切削层参数包括切削层公称厚度h D、切削层公称宽度b D和切削面积，其中切削面积=h D× b D。
6．由于工件材料以及切削条件的不同，切削的变形程度也不同，因而所产生的切屑也不同，切屑的可分为带状切屑、节状切屑、粒状切屑和崩碎切屑四大类。
其中当切削塑性材料，切削速度极低，刀具前角较小时，往往产生节状切屑。
7．切削变形程度有三种不同的表示方法，即变形系数、相对滑移和剪切角。
8．在车削外圆时，切削力可以分解为三个垂直方向的分力，即主切削力，进给力抗力和切深抗力，其中在切削过程中不作功的是切深抗力。
1. 从形态上看，切屑可以分为带状切屑、挤裂切屑、单元切屑和崩碎切屑2. 切削过程中金属的变形主要是剪切滑移，所以用相对滑移（剪应变）的大小来衡量变形程度要比变形系数精确些。
3. 利用自然热电偶法可测得的温度是切削区的平均温度。
4. 刀具一次刃磨之后，进行切削，后刀面允许的最大磨损量（VB），称为磨钝标准。
5. 工件经一次装夹后所完成的那一部分工艺过程称为安装。
6. 靠前刀面处的变形区域称为第二变形区，这个变形区主要集中在和前刀面接触的切屑底面一薄层金属内。
7. 系统性误差可以分为常值性系统性误差和变值性系统性误差两种1．刀具后角是后刀面与切削平面间的夹角2．衡量切削变形的方法有变形系数与滑移系数两种，当切削速度提高时，切削变形（减少）。
3．精车铸铁时应选用（YG3）；粗车钢时，应选用（YT5）。
4．当进给量增加时，切削力（增加），切削温度（增加）。
机械设计基础期末复习题及答案机械设计基础期末复习题及答案一、选择题1、对于螺栓连接，下列哪种情况应考虑放松措施？ A. 连接无振动、无翻转、无角度位移 B. 连接有翻转、无振动、无角度位移 C. 连接有翻转、有振动、有角度位移 D. 连接无翻转、无振动、有角度位移2、下列哪种齿轮传动适合在高转速、低载荷下使用？ A. 锥齿轮传动 B. 直齿圆柱齿轮传动 C. 行星齿轮传动 D. 蜗轮蜗杆传动3、在机械设计中，通常需要考虑零件的强度、刚度、耐磨性和经济性等多个方面，其中哪个方面是最优先考虑的？ A. 强度 B. 刚度 C. 耐磨性 D. 经济性4、对于斜齿轮传动，下列哪种说法是正确的？ A. 啮合时会产生轴向力 B. 传动时会产生径向力 C. 产生的轴向力大小与螺旋角大小无关 D. 产生的轴向力大小与齿轮大小无关5、在带传动中，哪种带最容易发生滑动？ A. V带 B. 平带 C. 多楔带 D. 同步带二、填空题1、机械零件常用的强化方法有________、________、和。
2、在进行机械设计时，通常需要考虑零件的强度、刚度、耐磨性和________等多个方面。
3、________是用来封闭孔或洞的，它的特点是只有一个封闭的截面。
4、螺旋传动机构具有________和________两个基本特征。
5、锥齿轮传动的特点是两啮合锥齿轮的轴线相交，且其轴线在________内。
三、判断题1、在机械设计中，为了提高零件的强度，通常会加大零件的尺寸。
（）2、在蜗轮蜗杆传动中，蜗轮是主动件时，传动效率最低。
（）3、滚动轴承的内外圈都可以进行轴向位移。
（）4、当带传动的带速较高时，应采用小轮包角。
（）5、平带传动的主要失效形式为带的疲劳断裂。
（）四、简答题1、请简述机械设计的基本要求和设计原则。
2、请说明斜齿轮传动的优缺点。
3、请简述螺旋传动机构的应用场合。
4、请简述V带传动的使用特点。
5、请说明蜗轮蜗杆传动的优缺点。
中国石油大学（北京）远程教育学院《机械基础(设计与制造)》期末复习题答案一、单项选择题（每小题 2分，共 60分）1、C2、B3、A4、A5、B6、D7、C8、B9、A 10、C 11、C 12、D 13、A 14、B 15、A 16、B 17、C 18、B 19、C 20、A 21、A 22、C 23、A 24、B 25、C 26、A 27、A 28、B 29、A 30、A二、填空题（每空1分，共 80分）1、从制造的角度划分的最小单元是_零件_____，从运动的角度划分的最小单元是___构件 ___。
2、在不同的机械中使用，其___功用___相同的零件，称为通用零件，试列举两个此类零件：____齿轮__、___轴承___。
3、平键的截面尺寸应按___轴径___从键的标准中查取，键的长度可参照___轮毂宽度___从标准中选取，必要时应进行强度校核。
4、双头螺柱联接的两被联接件之一是___通___孔，另一是___螺纹(或盲)___孔。
5、螺纹副中，螺纹的升角λ越__小__，自锁性越好；螺纹的升角λ越___大___，螺纹副效率越高。
6、一般精度的直齿圆柱齿轮传动作弯曲强度计算时，将齿轮看作___悬臂梁___，并假定全部载荷作用于___齿顶___。
7、当一对齿轮的材料、齿数比一定时，影响齿面接触强度的几何尺寸参数主要是___分度圆直径(或中心距)___和___齿宽___。
8、直齿圆柱齿轮作接触强度计算时，取___分度圆 ___处的接触为计算依据。
9、在一般机械中的圆柱齿轮传动，往往使小齿轮的齿宽b1____大于__大齿轮的齿宽b2，在计算强度时，工作齿宽b应取___ b2___。
10、在润滑良好的闭式蜗杆传动中，其主要失效形式是_点蚀，胶合和磨损。
11、普通圆柱蜗杆传动中，若蜗杆的螺旋线方向为右旋，导程角γ=15°，则蜗轮的轮齿旋向为_右旋_，螺旋角β=__15°。
12、对于开式蜗杆传动，可采用粘度较__高__的润滑油或润滑脂润滑。
中国石油大学(北京)远程教育学院《机械基础(设计与制造)》期末复习题答案一、单项选择题(每小题 2分,共 60分)1、C2、B3、A4、A5、B6、D7、C8、B9、A 10、C 11、C 12、D 13、A 14、B 15、A 16、B 17、C 18、B 19、C 20、A 21、A 22、C 23、A 24、B 25、C 26、A 27、A 28、B 29、A 30、A二、填空题(每空1分,共 80分)1、从制造的角度划分的最小单元就是_零件_____,从运动的角度划分的最小单元就是___构件 ___。
2、在不同的机械中使用,其___功用___相同的零件,称为通用零件,试列举两个此类零件:____齿轮__、___轴承___。
3、平键的截面尺寸应按___轴径___从键的标准中查取,键的长度可参照___轮毂宽度___从标准中选取,必要时应进行强度校核。
4、双头螺柱联接的两被联接件之一就是___通___孔,另一就是___螺纹(或盲)___孔。
5、螺纹副中,螺纹的升角λ越__小__,自锁性越好;螺纹的升角λ越___大___,螺纹副效率越高。
6、一般精度的直齿圆柱齿轮传动作弯曲强度计算时,将齿轮瞧作___悬臂梁___,并假定全部载荷作用于___齿顶___。
7、当一对齿轮的材料、齿数比一定时,影响齿面接触强度的几何尺寸参数主要就是___分度圆直径(或中心距)___与___齿宽___。
8、直齿圆柱齿轮作接触强度计算时,取___分度圆 ___处的接触为计算依据。
9、在一般机械中的圆柱齿轮传动,往往使小齿轮的齿宽b1____大于__大齿轮的齿宽b2,在计算强度时,工作齿宽b应取___ b2___。
10、在润滑良好的闭式蜗杆传动中,其主要失效形式就是_点蚀, 胶合与磨损。
11、普通圆柱蜗杆传动中,若蜗杆的螺旋线方向为右旋,导程角γ=15°,则蜗轮的轮齿旋向为_右旋_,螺旋角β=__15°。
12、对于开式蜗杆传动,可采用粘度较__高__的润滑油或润滑脂润滑。
13、普通V带的设计准则就是,保证带__不打滑_的前提下,带具有一定的_疲劳寿命。
14、若带传动的初拉力一定,增大__包角____与___摩擦系数___都可以提高带传动的极限摩擦力。
15、V带传动中,从动轮的圆周速度V2总就是___小于___主动轮的圆周速度V1,这种现象就是由__弹性滑动 ____所引起的。
16、按受载性质分,主要承受__弯矩__的轴为心轴,主要受___扭矩___的轴为传动轴。
17、为了减小轴上的应力集中,轴阶梯处的过渡圆角应尽可能___取大些___。
18、代号为30208的滚动轴承,其内径为___40___mm,精度等级为__ G级(普通级) 。
19、低速、重载、刚性较大的支承,宜选用滚动体为___滚子___的滚动轴承。
20、滚动轴承代号中段的右起第五位数字表示__轴承的类型 ____。
21.切削用量三要素包括切削速度、进给速度、与切削深度。
22.材料的切削加工性的改善途径:1) 调整化学成分 ;2)热处理。
23.螺纹的三要素就是指螺距、牙型半角、中径。
24.零件的机械加工质量包括加工精度与表面质量。
25、拉刀就是一种多齿刀具。
拉削时,由于后一个刀齿直径大于前一个刀齿直径,从而能够一层层地从工件上切去金属。
26、特种加工就是指切削加工以外的一些新的加工方法。
27、常用刀具材料的种类有碳素工具钢、合金工具钢、高速钢、硬质合金、陶瓷、金刚石、立方氮化硼。
28、一般讲, 车削与磨削就是外圆的主要加工方法。
29、常用的夹紧机构有斜楔夹紧机构、铰链夹紧机构螺钉压板、偏心压板。
30、 生产中应根据工件材料、 刀具材料 与 加工要求 合理选择前角的数值。
31、 刀具材料应具有的性能就是足够的强度与韧性、高的热硬性、 高耐磨性高硬度 、 良好的工艺性 。
32、 一般切削运动分为 主运动 与 进给运动 。
33、 磨削软材料时应选用 硬 砂轮。
34、 孔的常用加工方法有 钻孔、扩孔、铰孔、镗孔、拉孔、磨孔等。
35、 平面的加工方法有车削、刨削、铣削、拉削、磨削等。
三、 分析计算题(4小题,共50分)1、用于紧联接的一个M16普通螺栓,小径d 1=4.376mm,预紧力Q 0=20000N,轴向工作载荷Q e =10000N,螺栓刚度C b =1×106 N ／mm,被联接件刚度C m =4×106N ／mm,螺栓材料的许用应力[σ]=150 N/mm 2。
(1)计算螺栓所受的总拉力Q;(2)校核螺栓工作时的强度。
解(1) 2.010)41(10166=⨯+⨯=+m b b C C C NQ C C C Q Q Q Q e mb b e 22000100002.02000000=⨯+=++=∆+= (2) ][/2.176)376.14(4220003.143.12221σππσ>=⨯==mm N d Q ca : ∴强度条件不满足2、如图表示两平板用2个M20的普通螺栓联接,承受横向载荷F=6000N,若取接合面间的摩擦系数f=0、2,可靠性系数K s =1、2,螺栓材料的许用应力[σ]=120N/mm 2,螺栓的小径d 1=17.294mm 。
试校核螺栓的强度。
解 一个螺栓的横向工作载荷 N z F R 300026000=== 预紧力 N fm R K Q s 1800012.030002.10=⨯⨯==强度校核 ][/67.99)294.17(4180003.143.122210σππσ≤=⨯==mm N d Q ∴强度满足3、如下图所示二级齿轮减速器中,输入轴上的齿轮1为右旋,n 1转动方向如图所示。
试分析齿轮3、4的螺旋方向应如何设计,才能时中间轴上的轴向力最小？并画出齿轮4所受轴向力的方向(请标在图上)。
答:4、按示例①所示,指出轴系结构中的其它错误(不少于8处)注:润滑方式、倒角与圆角不考虑示例:①—缺少调整垫片答:①缺少调整垫片 ⑥轴承外圈定位超高②套筒定位在端盖上 ⑦轴承安装方向不对③缺一个键 ⑧没有轴径变化④缺密封件 ⑨轴向定位不可靠⑤孔与轴间无间隙 ⑩键太长5、下图为一压力容器,容器盖与缸体用6个普通螺栓联接,缸内压强p=2 N ／mm 2,缸径D=150 mm 。
根据联接的紧密性要求,每个螺栓的残余预紧力Q r =1、6Q e ,Q e 为单个螺栓的工作拉力。
若选用螺栓材料为35钢,性能等级为5、6级,屈服极限σs =300 N/mm2,安全系数S=3。
试计算所需螺栓的小径d 1。
(15分)解 容器盖所受的载荷 N D p F 92.35342415014.32422=⨯⨯==∑π(4分 ) 单个螺栓的工作拉力 N z F Q e 49.5890692.35342===∑( 2分 ) 总拉力 N Q Q Q Q Q e e e r 27.1531549.58906.26.1=⨯=+=+=(2分) 许用应力 2/1002300][mm N S s ===σσ ( 3分) 螺栓小径 mm Q d 1610027.153153.14][3.141≈⨯⨯=⨯≥πσπ(4分)四、问答题(12小题,共 110分)1、对插齿与滚齿在加工质量、生产率及加工范围方面进行比较。
(6分)答:(1)加工质量,相近;(2)生产率,一般插齿低,但加工小模数、较窄与扇形齿轮,插齿高于滚齿;(3)加工范围,加工斜齿插齿不如滚齿。
插齿能加工内齿轮等。
评分点:每点2分2、对铣削与刨削在生产率、加工质量及设备与刀具费用方面进行比较。
(6分) 答:生产率,一般铣削高,但加工窄长平面,刨削高;加工质量,相近;设备与刀具费用,铣削高。
评分点:每点2分3、刀具材料应具备哪些性能？(10分)答:刀具材料应具备的性能:●高硬度高于工件材料的硬度。
●足够的强度与韧性●高耐磨性●高的热硬性高温下仍能保持高硬度的性能。
●良好的工艺性评分点:每项2分4、简要回答钻孔表面粗糙度大与生产率低的原因。
(6分)答: (1)排屑困难;(2)切削热多,切削液难进入切削部位;(3)限制切削速度提高。
评分点:每点2分5、车削外圆有哪些特点？(8分)答:车削外圆的特点:●切削过程连续,切削面积不变,切削力变化小。
●车刀简单、制造与刃磨方便,费用低。
●易于保证外圆表面与其它表面的位置精度。
●适于加工各种材料,但难以加工硬度很高的淬火钢件。
评分点:每点2分6、与传统加工方法比,特种加工主要有哪些特点？(6分)答:与传统加工方法比,特种加工的主要特点:(1) 不依靠机械能,而利用电能、声能、光能、热能等。
(2) 刀具硬度可以低于材料硬度。
超声波加工等。
(3) 工具与工件间不存在显著的机械切削力。
评分点:每点2分7、平面的加工方法有哪些？其中主要加工方法有哪些？(8分)答:有车削、刨削、铣削、拉削、磨削等(5分)。
其中,铣削、刨削、磨削就是平面的主要加工方法(3分)。
8、试述刀具前角大小对切削加工的影响及如何选择前角(包括内容:1、)前角的定义;2、 )前角大小对切削加工的影响;3、) 如何选择前角)。
(10分)答:(1)前刀面与基面夹角;(2分)(2)前角大,刀刃锋利。
但过大,刀刃脆弱;(2分)(3)生产中根据工件材料、刀具材料与加工要求选择前角。
(1分)加工塑性材料,选较大前角 ,(1分)加工脆性材料,选较小前角,工件材料强度、硬度低,前角应大些,否则选小些,(1分)硬质合金刀具前角比高速钢小,(1分)精加工大些,粗加工小些。
(1分)9、试述积屑瘤的形成及防止措施(包括内容:1、)积屑瘤定义;2)积屑瘤产生的基本原因;3)积屑瘤对切削加工的影响;4)防止措施。
)。
(10分)答:(1)切削塑性金属材料时,来自切屑与工件的金属粘结层积在前刀面上,形成硬度很高的楔块。
(3分)(2)切屑与工件产生剧烈摩擦, 摩擦力>切屑内部的分子结合力。
(3分)(3、)保护刀刃与增大前角。
但时现时消,降低加工精度。
粗加工时利用,精加工时避免。
(2分)(4、)首先改变切削速度,其次用切削液。
(2分)10、试述刀具后角大小对切削加工的影响及如何选择后角(1、后角的定义;2、后角大小对切削加工的影响;3、如何选择后角)。
(10分)答:(1)主后刀面与切削平面夹角;(4分)(2)减少摩擦,后加过大,强度降低;(3分)(3)粗加工取小后角,精加工,取大后角。
(3分)11、对零件结构设计有哪几方面的要求？(10分)答:对零件的结构设计有以下几方面的要求(1) 加工表面的几何形状应尽量简单。
(2) 有相互位置精度要求的表面,最好能在一次安装中加工出来。
(3) 尽量减少加工表面的数量。
(4) 应力求零件某些结构尺寸标准化。
(5) 零件应便于安装,定位准确,夹紧可靠。
