我们来分类下输送带的规格型号，PVC传送带裙边的颜色有黑色，绿色，白色等，裙边的厚度有2个到5个毫米厚，挡板和裙边之间几乎无接缝，用于粉末状颗粒状等物体的提升，挡板裙边采用高频机设备熔接。
挡板输送带，挡板裙边带从10毫米到250毫米的高度都可以加工,,裙边的颜色有黑色,绿色,白色等,裙边的厚度有2个到5个毫米厚,挡板的高度有T10、T20、T30、T40、T50、T60、T70、T80、T90 、T100、T110、T120。
PVC输送带，厚度1.0、2.0、3.0、4.0、5.0、6.0，皮带颜色：白色输送带，黑色输送带，表面为光滑PVC胶面，底面为导电纤维的原织物，接头形式为锯齿形或阶梯斜接或金属扣接头广泛应用于食品，药品，电子，烟草，印刷，包装，纺织，石材行业，木材行业，各种磨机用输送带等生产流水线皮带。
橡塑制品输送带：厚度0.5-1.5，1.0-1.5，1.5-2.0，2.0-3.0，1.0-2.0该产品具有橡胶塑料的综合优点,性能卓越，应用范围广泛，常规产品为一光一毛，特例为双面光,双面毛应用于食品、电子、烟草、印刷包装、纺织、印染、化工、邮政、机场、制茶、轮胎、冶金等中载负荷传送：冶金，建材木材，邮政，化工等重载物料传送；作为工艺加工皮带，广泛应用于各行业，各领域的生产流水线上，除白色食品卫生级外其余均进行防静电处理。
pp输送带：厚度0.9,1.0,2.0,3.0,,皮带颜色一般是白色,耐腐蚀,耐切割,拉力强等特点,一般用来输送鸡粪,垃圾等。
PU食品输送带：厚度0.8,1.4,白色,绿色,应用行业:食品行业,巧克力涂装,饼业的输送带线。
将各种输送带型号和规格分类出来，更容易分辨输送带的种类，在选择输送带的时候，更能快速的找到自己输送机合适的输送带。
常用输送带类型及规格及数据计算在物流和生产过程中，输送带被广泛使用，用于将物品从一个地方运送到另一个地方。
不同类型的输送带适用于不同的物品和环境。
本文将介绍一些常用的输送带类型及其规格，并讨论如何进行输送带的数据计算。
1.PVC输送带：PVC输送带是一种常见的输送带，它由PVC材料制成，具有良好的耐磨性和韧性。
根据不同的应用需求，PVC输送带可分为普通型和阻燃型，以及不同的芯材（织物、金属等）。
规格：- 厚度：一般为1-3mm，可以根据需要进行定制。
- 宽度：常见的宽度有300mm、400mm、500mm等，也可以根据需要进行定制。
- 强度：通常以N/mm为单位。
根据输送物品的重量和施加在输送带上的力量，可以选择适当的强度等级。
数据计算：在计算输送带的承载能力时，需要考虑以下几个因素：- 载荷重量：即输送物品的重量，以kg为单位。
根据物品的质量和传送速度，可以计算出每小时的输送量。
-载荷长度：输送物品在输送带上的长度，以m为单位。
-倾角：输送带的倾角会影响其承载能力。
一般倾角小于20度。
-摩擦系数：输送带与物品之间的摩擦系数，通常在0.4-0.6之间。
根据以上数据，可以使用以下公式计算输送带的承载能力：Q=3600×B×V×ρ×φ其中，Q是输送带的承载能力，以t/h为单位；B是输送带的宽度，以m为单位；V是输送带的传送速度，以m/s为单位；ρ是输送物品的密度，以t/m³为单位；φ是输送带的摩擦角。
2.EP输送带：EP输送带是一种采用尼龙或棉纤维作为帆布，涂以EP胶的带状材料。
EP输送带具有高强度、耐磨、耐张等特点，广泛用于矿山、冶金、建筑等行业。
规格：-布层数：EP输送带以布层数来表示，常见的有2层、3层、4层等。
- 强度：通常以N/mm为单位。
根据输送物品的重量和施加在输送带上的力量，可以选择适当的强度等级。
-帆布规格：根据不同的应用需求，可以选择不同规格的帆布材料。
常用输送带类型及规格及数据计算输送带是一种用来传送物料或物体的工具，广泛应用于物流、矿山、建筑等行业。
根据不同的应用需求，输送带具有多种不同类型和规格，下面将介绍几种常用的输送带类型及其规格，并介绍一些与输送带相关的数据计算。
一、常用输送带类型及规格1.普通输送带普通输送带适用于水平或倾斜角度不超过20度的输送物料。
其主要特点是强度高、弹性好、耐磨损、耐腐蚀、无结构拉伸和伸长等。
普通输送带的宽度一般为300mm至2500mm，厚度一般为3mm至20mm。
2.尼龙输送带尼龙输送带是由尼龙织物和涂层复合而成的。
相比普通输送带，尼龙输送带具有更高的强度和较好的耐磨性能，适用于长距离、大容量的物料输送。
尼龙输送带的宽度一般为500mm至2200mm，厚度一般为3mm至30mm。
3.钢丝绳芯输送带钢丝绳芯输送带是用多股钢丝绳作为芯体，覆盖橡胶层制成的。
该类型输送带具有高强度、耐磨损、抗冲击等特点，适用于大物料的长距离输送。
钢丝绳芯输送带的宽度一般为500mm至2200mm，厚度一般为5mm至30mm。
4.PVC输送带PVC输送带由聚氯乙烯涂层覆盖在织物或涂层布上制成的。
它具有耐腐蚀、防潮、耐磨损等特性，适用于食品、化工、煤矿等行业。
PVC输送带的宽度一般为300mm至2000mm，厚度一般为1mm至8mm。
二、数据计算1.输送带运行速度计算输送带的运行速度通常以米/秒为单位。
运行速度的计算公式为：速度=传动轮转速x传动轮直径xπ/60。
其中，传动轮转速以转/分钟为单位，传动轮直径以米为单位。
2.输送带货物质量计算输送带能够承载的最大货物质量取决于其自重和设置的最大拉力。
货物质量的计算公式为：货物质量=输送带长度x输送带宽度x货物密度。
3.输送带功率计算输送带的功率需通过电机来提供。
输送带的功率计算公式为：功率=输送带运行速度x输送带张紧力x输送带长度/1000。
其中，输送带运行速度以米/秒为单位，张紧力以牛顿为单位，输送带长度以米为单位。
常用输送带类型及规格一、尼龙输送带尼龙是橡胶工业目前所用合成纤维中性能最好的品种之一，其结构经纬向均为锦纶编织，用途最广的品种，它最突出的优点是耐磨性好，强度高，耐疲劳性好，尼龙帆布做成输送带体薄，强力高，耐冲击，成槽性好，层间粘合力大，屈挠性优异及使用寿命长等特点，合用于中长距离，较高载量，高速条件下输送物料，广泛用于矿山，冶金、建造、港口等部门。
尼龙多层织物芯输送带的规格及技术参数：织物类型尼龙(NN)织物构造经纬绵纶锦纶(N) (N)织物型号NN-100NN-125NN-150NN-200NN-250NN-300NN-350NN-400NN-500胶布厚度(mm/P)0.700.750.800.901.101.251.351.701.80强度系列2 层3 层200 300250 375300 450400 600500 750- 900- 1050- -- -(N/mm)4 层400500600800100012001400160020005 层5006257501000125015001750200025006 层600750900120015001800210024003000覆盖胶厚度 mm上覆盖胶下覆盖胶1.5-8 0-4.5带长m400-2500500-2500≤ 300800-2500宽度围粘合强度、延伸性能符合下表 ：胶带的覆盖层性能按下表分级 ：二、钢丝绳芯输送带老化后拉伸强度和扯断伸长率变化率% -25~+25 -25~+25 -30~+30拉伸强度≥Mpa 24 18 15kgf/cm 2 240 180 150扯断伸长率 ≥ % 450 400 350覆盖层级别重 型 (H) 普通型 (M) 轻 型 (L)磨耗量 ≤ mm 3 120 100 200延伸性能覆盖层与布层间 N/mm全厚度纵向 参考率伸长拉断伸长率 覆盖层厚度≤1.5mm 覆盖层厚度>1.5mm% ≥% ≤≥ 4.50 粘合强度布层间N/mm≥ 3.2 ≥ 3.5 10 全厚度纵向 尼龙帆布带芯材料4.0率一.用途：钢丝绳芯输送带，合用于高强度、长距离、大运量场合下输送物料。

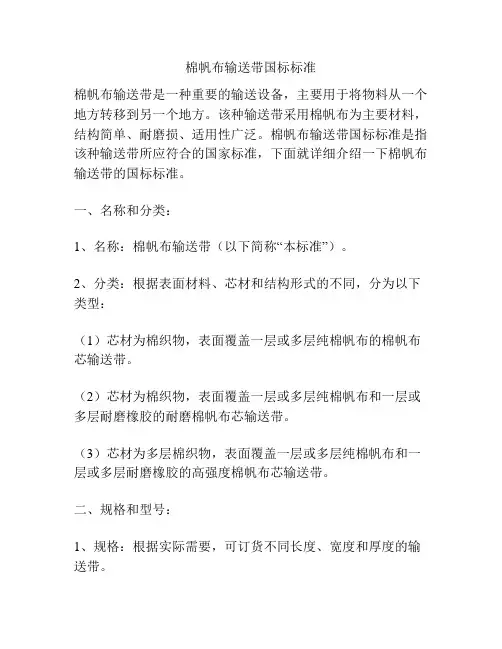

棉帆布输送带国标标准棉帆布输送带是一种重要的输送设备，主要用于将物料从一个地方转移到另一个地方。
该种输送带采用棉帆布为主要材料，结构简单、耐磨损、适用性广泛。
棉帆布输送带国标标准是指该种输送带所应符合的国家标准，下面就详细介绍一下棉帆布输送带的国标标准。
一、名称和分类：1、名称：棉帆布输送带（以下简称“本标准”）。
2、分类：根据表面材料、芯材和结构形式的不同，分为以下类型：（1）芯材为棉织物，表面覆盖一层或多层纯棉帆布的棉帆布芯输送带。
（2）芯材为棉织物，表面覆盖一层或多层纯棉帆布和一层或多层耐磨橡胶的耐磨棉帆布芯输送带。
（3）芯材为多层棉织物，表面覆盖一层或多层纯棉帆布和一层或多层耐磨橡胶的高强度棉帆布芯输送带。
二、规格和型号：1、规格：根据实际需要，可订货不同长度、宽度和厚度的输送带。
2、型号：根据不同的结构和性能，可分别标明代表其类型的字母和数字，例如芯材为棉织物，表面覆盖一层或多层纯棉帆布的棉帆布芯输送带型号为CC。
在型号后面可加上“耐磨”、“高强度”等字样以表示其性能等级。
三、技术参数：1、物理性能：（1）拉伸强度：最小值（N/mm）为CC-15，CD-20，CE-25，CF-30，CG-35，CH-40。
（2）断裂伸长率：最小值（%）为CC-350，CD-350，CE-400，CF-450，CG-500，CH-550。
（3）模量：160-600N/mm。
（4）重量：轻质型1.9-3.0kg/m2，中重型3.1-4.0kg/m2，重型4.1-6.0kg/m2。
2、耐热性能：（1）表示工作温度：最高温度为150℃。
（2）表示断裂伸长率变化：-20℃到+150℃变化<25%。
3、耐寒性能：（1）显示工作温度：最低温度为-40℃。
（2）表示断裂伸长率变化：-40℃到+60℃变化<25%。
四、生产和验收：1、生产要求：（1）芯材和覆盖层材料应符合本标准的要求。
（2）芯材应采用不含麻、破棉或香港、澳门等地区出产的棉花。
常用输送带类型及规格一、尼龙输送带尼龙是橡胶工业目前所用合成纤维中性能最好的品种之一，其结构经纬向均为锦纶编织，用途最广的品种，它最突出的优点是耐磨性好，强度高，耐疲劳性好，尼龙帆布做成输送带体薄，强力高，耐冲击，成槽性好，层间粘合力大，屈挠性优异及使用寿命长等特点，适用于中长距离，较高载量，高速条件下输送物料，广泛用于矿山，冶金、建筑、港口等部门。
尼龙多层织物芯输送带的规格及技术参数：粘合强度、延伸性能符合下表：胶带的覆盖层性能按下表分级：二、钢丝绳芯输送带一.用途：钢丝绳芯输送带，适用于高强度、长距离、大运量场合下输送物料。
在特殊情况下，也适用高强度、短距离输送物料。
二.特点：1 、抗拉强度高：适用于单机大跨度、长距离输送物料。
2 、使用伸长小：所需拉紧行程短3 、传动辊筒直径小：带芯由一层纵向排列的钢丝绳作骨架，耐屈挠疲劳。
故可配用直径较小的辊筒，使设备紧凑。
4 、橡胶与钢丝绳粘着好：钢丝绳表面镀锌，同时采用与钢丝绳有优良粘合性能的胶料，与钢丝绳粘合在一起，耐冲击，不易掉块，使用寿命长。
5 、钢丝绳张力均匀：由于制造工艺先进，钢丝绳排列均匀，张力一致，运行平衡，不易跑偏。
6 、成槽性能好：带芯无横向骨架，易于形成深槽形，多装物料，并防止散落。
7 、可用 X 射线检查：骨架钢丝绳在输送机上，可用 X 射线检查探伤，防止事故发生。
三.胶带标准规格：胶带标准规格：钢丝绳根数：四.覆盖胶性能及级别：五.钢丝绳粘合强度：三、阻燃钢丝绳芯输送带一、特性及用途：阻燃钢丝绳芯输送带具有钢丝绳芯输送带的高强度、长距离、大运量场合下输送物料的优点外，还具有阻燃、导静电性能，适合于阻燃、防爆场合下的物料输送，尤其适合于煤矿井下物料输送。
二、覆盖层性能及级别：拉伸强度:≥15Mpa扯断伸长率:≥350%老化试验(70℃×168h)拉伸强度变化率 :-25~+25%扯断伸长率变化率:-25~+25%磨耗量≤200mm3三.安全性能：四、聚酯输送带聚酯输送带又称EP输送带，其抗拉体为经向涤纶，纬向锦纶交织成的帆布，其性能特点是经向的低延伸率和纬向的优良成槽性能，耐水性好，湿态强度不下降，不发生霉变，聚酯的初始模量高，可取较低的安全系数，适用于中长距离较高载重、高速条件下输送物料。
常用输送带类型及规格一、尼龙输送带尼龙是橡胶工业目前所用合成纤维中性能最好的品种之一，其结构经纬向均为锦纶编织，用途最广的品种，它最突出的优点是耐磨性好，强度高，耐疲劳性好，尼龙帆布做成输送带体薄，强力高，耐冲击，成槽性好，层间粘合力大，屈挠性优异及使用寿命长等特点，适用于中长距离，较高载量，高速条件下输送物料，广泛用于矿山，冶金、建筑、港口等部门。
尼龙多层织物芯输送带的规格及技术参数：织物类型织物构造胶布强度系列(N/mm) 覆盖胶厚度mm织物厚度经纬型号 2 层3 层 4 层 5 层 6 层上覆盖胶下覆盖胶(mm/P)宽度范围带长mNN-100 0.70 200 300 400 500 600400-250 NN-125 0.75 250 375 500 625 7500 NN-150 0.80 300 450 600 750 900NN-200 0.90 400 600 800 1000 1200尼龙绵纶锦纶500-250NN-250 1.10 500 750 1000 1250 1500 1.5-8 0-4.5 ≤300 (NN) (N) (N) 0NN-300 1.25 - 900 1200 1500 1800NN-350 1.35 - 1050 1400 1750 2100800-250 NN-400 1.70 - - 1600 2000 24000 NN-500 1.80 - - 2000 2500 3000Word 资料：粘合强度、延伸性能符合下表粘合强度延伸性能覆盖层与布层间N/mm全厚度纵向全厚度纵向布层间带芯材料参考率伸长拉断伸长率覆盖层厚度≤ 1.5mm 覆盖层厚度>1.5mm率 N/mm% ≥% ≤尼龙帆布≥ 4.50 ≥ 3.2 ≥ 3.5 10 4.0 胶带的覆盖层性能按下表：分级拉伸强度扯断伸长率磨耗量老化后拉伸强度和扯断伸长率变化率覆盖层级别≥≥≤Mpa kgf/cm 2 % mm 3 %重型(H) 24 240 450 120 -25~+25普通型(M) 18 180 400 100 -25~+25轻型(L) 15 150 350 200 -30~+30送带芯输二、钢丝绳Word 资料一.用途：钢丝绳芯输送带，适用于高强度、长距离、大运量场合下输送物料。
环形输送带标准
一、环形输送带概述
环形输送带，顾名思义，是一种形成环状的输送带，主要用于连续运输物料。
它广泛应用于矿山、冶金、化工、食品、医药等行业。
环形输送带具有结构简单、维修方便、运输距离长、承载能力高等优点，成为现代化企业不可或缺的物流输送设备。
二、环形输送带标准规范
在国际和国内，环形输送带的标准规范主要有以下几个方面：
1.尺寸规格：环形输送带的尺寸规格包括宽度、厚度、长度等，需根据实际需求选用合适规格的输送带。
2.材质：环形输送带的材质主要有橡胶、硅胶、聚氨酯等，不同材质的输送带具有不同的性能和适用范围。
3.强力：环形输送带的强力分为单向强力和双向强力，根据运输物料的性质和距离选择合适的强力。
4.耐磨性、耐热性、耐腐蚀性等性能指标：根据实际工作环境，选择具备相应性能的输送带。
5.安全性能：环形输送带的安全性能包括防滑、防跑偏、制动等，确保运输过程的安全稳定。
三、环形输送带的选用与维护
1.选用：在选用环形输送带时，要充分考虑物料的性质、运输距离、工作环境等因素，选择适合的输送带。
2.维护：环形输送带的维护主要包括定期检查、清洁、润滑、更换损坏部件等，确保输送带处于良好工作状态。
四、环形输送带在我国的应用与发展
随着我国经济的快速发展，环形输送带在各个行业的应用越来越广泛。
在技术创新和市场需求的双重驱动下，我国环形输送带产业得到了长足的发展。
目前，我国已具备了较高的环形输送带研发、生产和应用水平，为各行各业提供了高效、安全的物流输送解决方案。
常用输送带类型及规格一、尼龙输送带尼龙是橡胶工业目前所用合成纤维中性能最好的品种之一，其结构经纬向均为锦纶编织，用途最广的品种，它最突出的优点是耐磨性好，强度高，耐疲劳性好，尼龙帆布做成输送带体薄，强力高，耐冲击，成槽性好，层间粘合力大，屈挠性优异及使用寿命长等特点，适用于中长距离，较高载量，高速条件下输送物料，广泛用于矿山，冶金、建筑、港口等部门。
尼龙多层织物芯输送带的规格及技术参数：粘合强度、延伸性能符合下表：胶带的覆盖层性能按下表分级：二、钢丝绳芯输送带一.用途：钢丝绳芯输送带，适用于高强度、长距离、大运量场合下输送物料。
在特殊情况下，也适用高强度、短距离输送物料。
二.特点：1 、抗拉强度高：适用于单机大跨度、长距离输送物料。
2 、使用伸长小：所需拉紧行程短3 、传动辊筒直径小：带芯由一层纵向排列的钢丝绳作骨架，耐屈挠疲劳。
故可配用直径较小的辊筒，使设备紧凑。
4 、橡胶与钢丝绳粘着好：钢丝绳表面镀锌，同时采用与钢丝绳有优良粘合性能的胶料，与钢丝绳粘合在一起，耐冲击，不易掉块，使用寿命长。
5 、钢丝绳张力均匀：由于制造工艺先进，钢丝绳排列均匀，张力一致，运行平衡，不易跑偏。
6 、成槽性能好：带芯无横向骨架，易于形成深槽形，多装物料，并防止散落。
7 、可用 X 射线检查：骨架钢丝绳在输送机上，可用 X 射线检查探伤，防止事故发生。
三.胶带标准规格：胶带标准规格：钢丝绳根数：四.覆盖胶性能及级别：五.钢丝绳粘合强度：三、阻燃钢丝绳芯输送带一、特性及用途：阻燃钢丝绳芯输送带具有钢丝绳芯输送带的高强度、长距离、大运量场合下输送物料的优点外，还具有阻燃、导静电性能，适合于阻燃、防爆场合下的物料输送，尤其适合于煤矿井下物料输送。
二、覆盖层性能及级别：拉伸强度:≥15Mpa扯断伸长率:≥350%老化试验(70℃×168h)拉伸强度变化率 :-25~+25%扯断伸长率变化率:-25~+25%磨耗量≤200mm3三.安全性能：四、聚酯输送带聚酯输送带又称EP输送带，其抗拉体为经向涤纶，纬向锦纶交织成的帆布，其性能特点是经向的低延伸率和纬向的优良成槽性能，耐水性好，湿态强度不下降，不发生霉变，聚酯的初始模量高，可取较低的安全系数，适用于中长距离较高载重、高速条件下输送物料。
