给水排水管网课后习题答案

第一章给水系统1.由高地水库供水给城市，如按水源和供水方式考虑，应属于哪类给水系统？水源方式属于地表水给水系统，按供水方式属于自流给水系统。

2.给水系统中投资最大的是哪一部分，试行分析。

输配水系统。

3.给水系统是否必须包括取水构筑物、水处理构筑物、泵站、输水管和管网、调节构筑物等，哪种情况下可省去其中一部分设施？不是。

大城市通常不设调节构筑物；地下水水质好可以省略水处理构筑物；水源处于适当高程，可以省去一级泵站或二级泵站或同时省去；城市附近山上有泉水时，可建泉室供水系统不设泵站。

4.什么是统一给水、分质给水和分压给水，哪种系统目前用得最多？统一给水：用同一系统供应生活、生产和消防等各种用水。

分质给水：水源经不同的水处理过程和管网，将不同水质的水供给各类用户。

分压给水：根据水压要求不同而供水。

用得最多的是统一给水系统。

5.水源对给水系统布置有哪些影响？①当地有丰富的地下水，可在城市上游或给水区内开凿管井或大口井。

②水源处于适当高程，能重力输水，可省去泵站；有泉水的，可建泉室。

③地表水为水源时，上游取水，加以处理。

④水源丰富，随用水量增长而发展为多水源给水系统。

⑤枯水季节、地下水位下降、海水倒灌时，采用跨流域、远距离取水方式。

6.工业给水有哪些系统，各适用于何种情况？①循环给水系统，火力发电、冶金、化工等冷却水用量大的企业中。

②复用给水系统，适用于在车间排出的水可不经过处理或略加处理就可供其它车间使用的情况。

7.工业用水量平衡图如何测定和绘制？水量平衡图起什么作用？查明水源水质和取水量，各用水部门的工艺过程和设备，现有计量仪表的状况，测定每台设备的用水量、耗水量、排水量、水温等，按厂区给水排水管网图核对，对于老的工业企业还应测定管道和阀门的漏水量。

了解工厂用水现状，采取节约用水措施，健全工业用水计量仪表，减少排水量，合理利用水资源以及对厂区给水排水管道的设计都很有用处。

第二章设计用水量1.设计城市给水系统时应考虑哪些用水量？①综合生活用水，包括居民生活用水和公共建筑及设施用水。

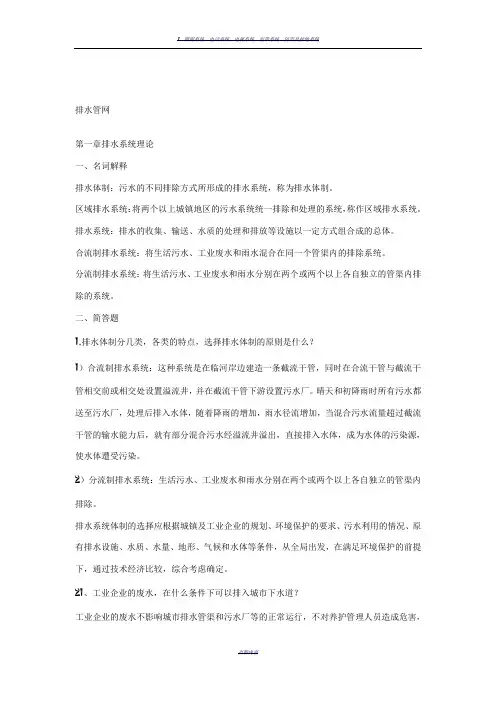

排水管网第一章排水系统理论一、名词解释排水体制：污水的不同排除方式所形成的排水系统，称为排水体制。

区域排水系统：将两个以上城乡地区的污水系统统一排除和解决的系统，称作区域排水系统。

排水系统：排水的收集、输送、水质的解决和排放等设施以一定方式组合成的总体。

合流制排水系统：将生活污水、工业废水和雨水混合在同一个管渠内的排除系统。

分流制排水系统：将生活污水、工业废水和雨水分别在两个或两个以上各自独立的管渠内排除的系统。

二、简答题1.排水体制分几类，各类的特点，选择排水体制的原则是什么？1）合流制排水系统：这种系统是在临河岸边建造一条截流干管，同时在合流干管与截流干管相交前或相交处设立溢流井，并在截流干管下游设立污水厂。

晴天和初降雨时所有污水都送至污水厂，解决后排入水体，随着降雨的增长，雨水径流增长，当混合污水流量超过截流干管的输水能力后，就有部分混合污水经溢流井溢出，直接排入水体，成为水体的污染源，使水体遭受污染。

2）分流制排水系统：生活污水、工业废水和雨水分别在两个或两个以上各自独立的管渠内排除。

排水系统体制的选择应根据城乡及工业公司的规划、环境保护的规定、污水运用的情况、原有排水设施、水质、水量、地形、气候和水体等条件，从全局出发，在满足环境保护的前提下，通过技术经济比较，综合考虑拟定。

21、工业公司的废水，在什么条件下可以排入城市下水道？工业公司的废水不影响城市排水管渠和污水厂等的正常运营，不对养护管理人员导致危害，不影响污水解决厂出水和污泥的排放和运用，满足次条件可以排入城市下水道。

22、排水工程的规划设计，应考虑哪些问题？应考虑这些问题：排水工程的规划设计应符合区域规划以及城市和工业公司的总体规划，并应与城市和工业公司中其他单项工程建设密切配合，互相协调。

排水工程的规划设计要与邻近区域内的污水和污泥的解决和处置协调。

排水工程的规划设计应解决好污染源与集中解决的关系。

排水工程的规划设计要考虑污水经再生后同用的方案。

给水排水管网系统试题及答案给水排水管网系统试题及答案(一)1、什么叫不计算管段答：根据最小管径在最小设计流速和最大设计充满度情况下能通过的最大流量值，估算出设计管段服务的排水面积，若设计管段服务的排水面积小于此值，即采用最小管径和相应的最小坡度而不再进行水力计算，这种管段称作不计算管段。

2、最小设计坡度，它是怎么规定的答：相应于管内流速为最小设计流速时的管道坡度叫做最小设计坡度。

具体规定是：管径200mm的最小设计坡度为0.004，管径300mm的最小设计坡度0.003。

3、什么是覆土厚度和埋设深度，如何确定污水管道的最小覆土厚度答：覆土厚度：管道外壁顶部到地面的距离;埋设深度：管道内壁底到地面的距离。

确定原则：1、必须防止管道内污水冰冻和因土壤冻胀而损害管道;2：必须防止管壁因地面荷载而受到破坏;3、必须满足街区污水连接管衔接的要求。

4、什么是控制点，如何确定控制点的标高答：在污水排水区域内，对管道系统的埋深起控制作用的地点成为控制点。

确定方法：一方面应根据城市的竖向规划，保证排水区域内各点的污水都能排出，并考虑发展，在埋深上适当留有余地;另一方面，不能因照顾个别控制而增加整体管道系统的埋深。

6、污水泵站的设置地点及其分类答：中途泵站，局部泵站和终点泵站。

中途泵站：当管道埋深接近最大埋深时，为提高下游管道的管位而设置的泵站;局部泵站：将低洼地区的污水抽升到地势较高地区管道中，或是将高层建筑地下室、地铁、其他地下建筑抽送到附近管道系统所设置的泵站;终点泵站：污水管道系统终点的埋深通常很大，而污水处理厂的处理后出水因受受纳水体水位的限制，处理构筑物一般埋深很浅或设置在地面上，因此需设置泵站将污水抽升至第一个处理构筑物，这类泵站称为终点泵站或总泵站。

7、每一设计管段的污水设计流量由哪几种流量组成，它们是如何定义的答：1、本段流量：从管段沿线街坊流来的污水量;2、转输流量：从上游管段和旁侧管段流来的污水量;3、集中流量：从工业企业或其他大型公共建筑物流来的污水量。

给水排水管网系统第一章给水排水管网系统概论1、给排水系统功能有哪些？请分类说明。

①水量保障向指定用水点及时可靠提供满足用户需求的用水量，将排出的废水与雨收集输送到指定地点；②水质保障向指定用水点提供符合质量要求的水及按有关水质标准将废水排入受纳水体；③水压保障为用户提供符合标准的用水压力，同时使排水系统具有足够的高程和压力，顺利排水；2、给水的用途有哪几类？分別列举各类用水实例。

有生活用水、工业生产用水和市政消防用水。

生活用水有：居民生活用水（如家里的饮用、洗涤用水）、公共设施用水（如学校、医院用水）、工业企业生活用水（如企业区工人饮用、洗涤用水）；工业生产用水有：产品用水（如制作酸奶饮料的用水）、工艺用水（如水作为溶剂）、辅助用水（如冷却锅炉用水）；市政消防用水有道路清洗、绿化浇灌、公共清洁卫生和消防用水。

3、废水有哪些类型？分别列举各类用水实例。

按所接纳废水的来源分：生活污水、工业废水和雨水。

生活污水：居民生活所造成的废水和工业企业中的生活污水，如洗菜水、冲厕产生的水；工业废水：如乳制废水；雨水：如下雪、下雨产生的水。

4、给水排水系统由哪些子系统组成？各子系统包含哪些设施。

①原水取水系统包括：水源地、取水设施、提升设备和输水管渠等；②给水处理系统包括：各种采用物理化学生物等方法的水质处理设备和构筑物；③给水官网系统包括：输水管渠、配水管网、水压调节设施及水量调节设施等；④排水管网系统包括：污废水收集与输送管渠、水量调节池、提升泵等；⑤废水处理系统包括：各种采用物理化学、生物等方法的水质净化设备和构筑物；⑥排放和重复利用系统包括：废水收纳体和最终处置设施如排放口等。

5、给水排水系统各部分流量是否相同？若不同，是如何调节的？因为用水量和排水量是随时间变化的，所以各子系统一时间内流量不相同，一般是由一些构筑物或设施来调节，比如清水池调节给水处理流量与管网中的用水量之差，调节池和均合池用于调节排水官网流量和排水处理流量之差。

给水排水管网系统智慧树知到课后章节答案2023年下广州大学广州大学第一章测试1.（）系统是按其使用目的进行分类的。

答案:生产给水2.污水包括以下哪几类？（）答案:生活污水;降水;工业废水3.排水管网系统由废水收集设施、排水管网、（）等组成。

答案:排水调节池;废水输水管（渠）;废水排放口;提升泵站4.清水池用于调节一级泵站供水量和二级泵站供水量的差值。

（）答案:对5.水塔是调节二泵站供水量和一泵站供水量之间的流量关系的（）。

答案:错第二章测试1.排水管网布置有哪些形式？（）答案:正交式;分区式;截流式;平行式2.地形是排水管网布置的主要考虑因素。

（）答案:对3.排水管网一般布置为环状网。

（）答案:错4.给水管网系统又称为输水管系统（）。

答案:错5.给水管网定线包括干管以及干管间的连接管（）。

答案:对6.给水管网布置形式主要有环状网和树状网（）。

答案:对第三章测试1.水位沿水流方向降低，称为（）。

答案:水力坡降2.压力流输水通过具有较大承压能力的管道进行，管道阻力的影响因素有（）。

答案:管道长度;流速;管道内壁粗糙程度3.水在圆管中流动的流态包括（）。

答案:层流;紊流;过渡流4.污水管道一般采用非满流设计。

（）答案:对5.对于满管流，长距离等截面满管流为非均匀流。

（）答案:错第四章测试1.节点的特征包括（）。

答案:拓扑属性;水力属性;构造属性2.节点的水力特征包括（）。

答案:自由水头;节点水头;节点流量3.树状网的管段数比节点数多1。

（）答案:对4.环状管网中环回路内管段水头损失顺时针为负、逆时针为正。

（）答案:错5.管网水力计算时，通常将离开节点流量设置为负。

（）答案:错6.当管线交叉点很近时，可以将其合并为同一交叉点。

（）答案:对第五章测试1.同一管网中不同分区的比流量在任何情况下都相同。

（）答案:错2.任一节点i的节点流量qi等于与该节点相连各管段的沿线流量ql总和的一半。

（）答案:对3.管网中所有的管段流量都包括沿线流量与转输流量。

排水管网第一章排水系统理论一、名词解释排水体制：污水的不同排除方式所形成的排水系统，称为排水体制。

区域排水系统：将两个以上城镇地区的污水系统统一排除和处理的系统，称作区域排水系统。

排水系统：排水的收集、输送、水质的处理和排放等设施以一定方式组合成的总体。

合流制排水系统：将生活污水、工业废水和雨水混合在同一个管渠内的排除系统。

分流制排水系统：将生活污水、工业废水和雨水分别在两个或两个以上各自独立的管渠内排除的系统。

二、简答题1.排水体制分几类，各类的特点，选择排水体制的原则是什么？1）合流制排水系统：这种系统是在临河岸边建造一条截流干管，同时在合流干管与截流干管相交前或相交处设置溢流井，并在截流干管下游设置污水厂。

晴天和初降雨时所有污水都送至污水厂，处理后排入水体，随着降雨的增加，雨水径流增加，当混合污水流量超过截流干管的输水能力后，就有部分混合污水经溢流井溢出，直接排入水体，成为水体的污染源，使水体遭受污染。

2）分流制排水系统：生活污水、工业废水和雨水分别在两个或两个以上各自独立的管渠内排除。

排水系统体制的选择应根据城镇及工业企业的规划、环境保护的要求、污水利用的情况、原有排水设施、水质、水量、地形、气候和水体等条件，从全局出发，在满足环境保护的前提下，通过技术经济比较，综合考虑确定。

21、工业企业的废水，在什么条件下可以排入城市下水道？工业企业的废水不影响城市排水管渠和污水厂等的正常运行，不对养护管理人员造成危害，不影响污水处理厂出水和污泥的排放和利用，满足次条件可以排入城市下水道。

22、排水工程的规划设计，应考虑哪些问题？应考虑这些问题：排水工程的规划设计应符合区域规划以及城市和工业企业的总体规划，并应与城市和工业企业中其他单项工程建设密切配合，相互协调。

排水工程的规划设计要与邻近区域内的污水和污泥的处理和处置协调。

排水工程的规划设计应处理好污染源与集中处理的关系。

排水工程的规划设计要考虑污水经再生后同用的方案。

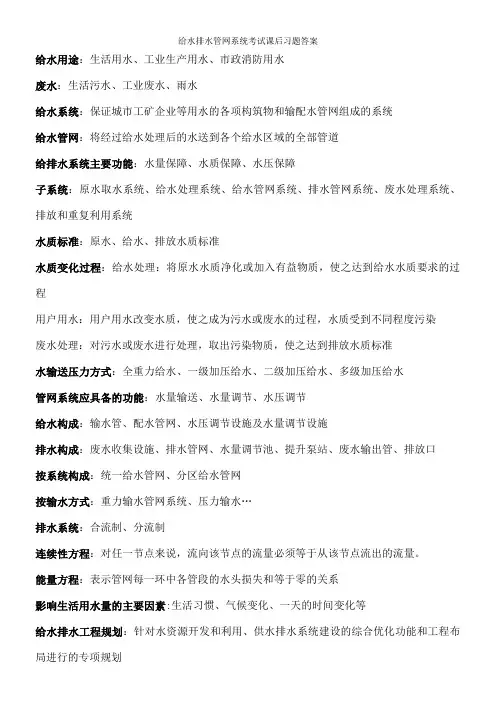

给水用途：生活用水、工业生产用水、市政消防用水废水：生活污水、工业废水、雨水给水系统：保证城市工矿企业等用水的各项构筑物和输配水管网组成的系统给水管网：将经过给水处理后的水送到各个给水区域的全部管道给排水系统主要功能：水量保障、水质保障、水压保障子系统：原水取水系统、给水处理系统、给水管网系统、排水管网系统、废水处理系统、排放和重复利用系统水质标准：原水、给水、排放水质标准水质变化过程：给水处理：将原水水质净化或加入有益物质，使之达到给水水质要求的过程用户用水：用户用水改变水质，使之成为污水或废水的过程，水质受到不同程度污染废水处理：对污水或废水进行处理，取出污染物质，使之达到排放水质标准水输送压力方式：全重力给水、一级加压给水、二级加压给水、多级加压给水管网系统应具备的功能：水量输送、水量调节、水压调节给水构成：输水管、配水管网、水压调节设施及水量调节设施排水构成：废水收集设施、排水管网、水量调节池、提升泵站、废水输出管、排放口按系统构成：统一给水管网、分区给水管网按输水方式：重力输水管网系统、压力输水…排水系统：合流制、分流制连续性方程：对任一节点来说，流向该节点的流量必须等于从该节点流出的流量。

能量方程：表示管网每一环中各管段的水头损失和等于零的关系影响生活用水量的主要因素:生活习惯、气候变化、一天的时间变化等给水排水工程规划：针对水资源开发和利用、供水排水系统建设的综合优化功能和工程布局进行的专项规划任务：1确定给水排水系统的服务范围与建设规模；2确定水资源综合利用与保护措施；3确定系统的组成与体系结构；4确定给水排水主要构筑物的位置；5确定给水排水处理的工艺流程与水质保证措施；6给水排水管网规划和干管布置与定线；7确定废水的处置方案及其环境影响评价；8给水排水工程规划的技术经济比较原则：1贯彻执行国家和地方相关政策和法规；2城镇及工业企业规划时应兼顾给水排水工程；3给水排水工程规划要服从城镇发展规划；4合理确定远近期规划与建设范围城市用水量：分类估算法、单位面积法、人均综合指数法、年递增率法、线性回归法、生长曲线法给水管网布置原则：1按照城市总体规划，结合当地实际情况布置给水管网，要进行多方案技术经济比较；2主次明确，先搞好输水管渠与主干管布置，再布置一般管线与设施；3尽量缩短管线长度，节约工程投资与运行管理费用；4协调好与其他管道、电缆和道路等工程的关系；5保证供水具有适当的安全可靠性；6尽量减少拆迁，少占农田；7管渠的施工、运行和维护方便；8远近期结合，留有发展余地，考虑分期实施的可能性形式：树状网、环状网排水管网布置原则：1按照城市总体规划，结合当地实际情况布置排水管网，要进行多方案技术经济比较；2先确定排水区域和排水体制，然后布置排水管网，应按从干管到支管的顺序布置；3充分利用地形，采用重力流排除污水及雨水，并使管线最短、埋深最小；4协调好与其他管道、电缆和道路等工程的关系，考虑好与企业内部管网的衔接；5规划时要考虑到使管渠的施工、运行和维护的方便；6远近期规划相结合，考虑发展，尽可能安排分期实施形式：平行式：地形坡度很大的城市、正交式：地形平坦略向一边倾斜的城市给水管网类型：按水源：单水源给水管网系统、多水源…多水源给水系统的优缺点：优点：便于分期发展给水系统，供水比较可靠，管网内水压比较均匀。

给水排水管网系统第四版课后答案水工建筑给排水设计规范中有许多()。

()对于工程，应采用不同的排水方法。

对工程而言的，主要是排放水。

在工程实践中，排水量往往会大于设计流量()。

因此，关于排水量的计算应按排放水计算。

根据《建筑给水排水与燃气热水器技术规程》(GB50308-2010)规定，排放水设计流量不宜大于25 L/min,且应在计算出的最大流量后不大于50 L/min,故此项规定无效。

一、关于水管道系统的设计，可分为两种类型:()水管道系统包括排水口、排水立管、排水横管、排气立管、集水立管、排水量（或排水量）计算和排放水等主要功能。

其功能主要是排水作用，包括排放水和集中排出作用。

其系统组成基本可以分为排水立管系统和排烟立管系统。

排烟立管系统是指由管口组成一个系统。

排水量等于设计流量（一般不大于50 L/min)的给水排水系统。

故本题答案选 D。

二、排水管道系统的排水方法可分为()A.重力法：适用于排水坡度为5‰~30‰的排水系统。

本题考查的是给水管道系统的排水方法，选项 C错误。

B项正确的方法为重力法排水和重力式排放水。

三、消防供水管道的设计流量不宜大于25 L/min。

消防给水管道和消防水池合用时，可采取分段接驳，分别取设计流量较小的一段，接驳后继续向消防水池供水。

若供水压力不足，可根据管网流量确定接驳时给水压力较大一段。

《水工建筑给水排水与燃气热水器技术规程》(GB50308-2010)规定在计算出的最大流量后不大于50 L/min.3.消防给水管道的设计流量不大于25 L/min.因此，对于设计流量大于25 L/min的消防给水系统和消防水池用水和消防给水管道的设计流量，应按此规定执行。

四、关于排水管道系统中管间距的计算，应按照以下标准执行：管间距按以下标准执行：管道截门宽度不应小于0.3 m;管道坡度不宜大于0.3%,并不得小于10%;管道截门与建筑物的连接可采用机械法或其他方法。

安装管道时，应注意控制管径、壁厚、强度、内泄漏率，防止堵塞和破损；管在垂直方向上的最小间距不得小于10 m。

排水系统一.选择题1. 建筑内部排水系统的基础组成部分为：卫生器具和生产设备受水器、排水管道以及（）A清通设备和通气管道B清通设备和局部处理构筑物C通气管道和提升设备D清通设备和提升设备A2. 下列情况下，依采用合流制排水系统的是（）A小区内设有生活污水和生活废水分流的排水系统B城市有污水处理厂时C建筑物对卫生标准要求高时D生活污水需经化粪池处理后才能排入市政排水管道时B3. 一个排水当量对应于（）L/s的排水流量A0.22 B0.5C0.33D1.0C4. 某养老院（α＝1.5）建筑内部的某排水横管上接纳了１个洗脸盆（N＝0.75，q＝0.25L/s）和一个淋浴器（N＝0．45，q＝0.15L/s）的排水管，则该排水横管的设计秒流量为（）Ｌ／ｓ。

A0.45 B0.40 C0.25 D1.5B5. 下列污废水中，可以直接排入市政排水管道的是（）A住宅厨房洗涤用水B水质超过排放标准的医院污水C洗车台冲洗水D水加热器、锅炉等水温超过40℃的排水A6. 下列关于水封高度的叙述中正确的是（）A 水封主要是利用一定高度的净水压力来抵抗排水管内气压变化，防止管内气体进入室内，因此水封的高度仅与管内气压变化有关B在实际设置中水封高度越高越好C水封高度不应小于100mmD水封高度太小，管内气体容易克服水封的净水压力进入室内，污染环境D7. 下列关于建筑内部排水立管管径的叙述中，符合现行《建筑给水排水设计规范》或正确的是（）A排水立管的通水能力大于排水横支管，故其管径可以小于所连接的横支管管径B多层住宅厨房的排水立管管径不宜小于50mmC设置有通气管道的排水立管的通水能力小于未设置通气管道的排水立管的通水能力D仅设伸顶通气的塑料排水立管，若其立管底部的管径不放大，则其通水能力与仅设伸顶通气的铸铁排水立管的通水能力相同。

D8. 下列关于建筑内部排水管道水力计算的叙述中，正确的是（）A建筑内部排水横管按明渠非均匀流公式计算B建筑内部排水立管按其水流状态为水塞流进行计算C建筑内部排水横管水力计算公式中Ｒ是管道的半径D建筑内部排水立管按其在不同通气情况下的最大通水能力进行设计D9. 下列关于水封破坏的叙述中错误的是（）A水封破坏是指因某种原因导致水封高度减少，不足以抵抗管道内允许的压力变化值B水封高度越小，水封抵抗管内压力波动的能力越弱C自虹吸损失和诱导虹吸损失能够导致水量损失，蒸发和毛细作用不会导致水量损失D自虹吸损失是指卫生器具瞬时大量排水时所造成的自身水封水量损失C10. 当靠近排水立管底部的排水支管与立管连接处距立管管底的垂直距离不满足规范要求时，应单独排出，否则其存水弯中会出现冒水现象，这是由于（）造成的。

《给水工程》（第四版）第1～11章课后思考题第一章1．由高地水库供水给城市，如按水源和供水方式考虑，应属于哪类给水系统？答：按水源种类考虑属地表水给水系统，按供水方式考虑，属自流系统。

2．给水系统中投资最大的是哪一部分，试行分析。

泵站，输水管渠和管网，调节构筑物等总称为输配水系统，从给水系统来说，这是投资最大的部分。

在给水工程总投资中，输水管渠和管网所占费用（包括管道、阀门、附属设施等）约占70%～80%3．给水系统是否必须包括取水构筑物，水处理构筑物，泵站，输水管和管网，调节构筑物等，哪种情况下可以省去其中一部分设施？答：不一定都要包括。

有些地方采用地下水源，地下水水质良好，就可以省去水处理构筑物而只需加氯消毒，使系统大大简化。

调节构筑物包括各种类型的贮水构筑物，如水塔，清水池等，一般在大城市通常不用水塔。

如果采用重力供水则可省去二级泵站。

4．什么是统一给水，分质给水和分压给水，哪种系统目前用的最多？答：统一给水系统即用同一系统供应生活，生产和消防等各种用水，绝大多数城市采用这一系统分质给水即按水质要求分系统给水。

分压即按水压要求不同分系统给水。

5．水源对给水系统布置有哪些影响？答：当地如有丰富的地下水资源，则可在城市上游或就在城市给水区内开凿管井或大口井，井水经消毒后，由泵站加压送入管网，供用户使用；如水源处于适当的高程，能借重力供水则可省去一级泵站或二级泵站或同时省去一、二级泵站。

取用蓄水库水时，也有可能利用高程以重力供水，输水能量费用可以节省。

以地表水为水源时，一般从流经城市或工业取得河流上由取水，城市附近的水源丰富时，往往随着用水量的增长而逐步发展为多水源给水系统，从不同部位向管网供水。

6．工业给水有哪些系统，各适用于何种情况？答：主要有循环和复用给水系统。

循环给水系统是指用过的水经适当处理后再行回用。

在循环使用过程中会损耗一些水量，包括循环过程中蒸发、渗漏等损失的水量，须从水源取水加以补充。

排水管网第一章排水系统理论一、名词解释排水体制：污水的不同排除方式所形成的排水系统，称为排水体制。

区域排水系统：将两个以上城镇地区的污水系统统一排除和处理的系统，称作区域排水系统。

排水系统：排水的收集、输送、水质的处理和排放等设施以一定方式组合成的总体。

合流制排水系统：将生活污水、工业废水和雨水混合在同一个管渠内的排除系统。

分流制排水系统：将生活污水、工业废水和雨水分别在两个或两个以上各自独立的管渠内排除的系统。

二、简答题1.排水体制分几类，各类的特点，选择排水体制的原则是什么？1）合流制排水系统：这种系统是在临河岸边建造一条截流干管，同时在合流干管与截流干管相交前或相交处设置溢流井，并在截流干管下游设置污水厂。

晴天和初降雨时所有污水都送至污水厂，处理后排入水体，随着降雨的增加，雨水径流增加，当混合污水流量超过截流干管的输水能力后，就有部分混合污水经溢流井溢出，直接排入水体，成为水体的污染源，使水体遭受污染。

2）分流制排水系统：生活污水、工业废水和雨水分别在两个或两个以上各自独立的管渠内排除。

排水系统体制的选择应根据城镇及工业企业的规划、环境保护的要求、污水利用的情况、原有排水设施、水质、水量、地形、气候和水体等条件，从全局出发，在满足环境保护的前提下，通过技术经济比较，综合考虑确定。

21、工业企业的废水，在什么条件下可以排入城市下水道？工业企业的废水不影响城市排水管渠和污水厂等的正常运行，不对养护管理人员造成危害，不影响污水处理厂出水和污泥的排放和利用，满足次条件可以排入城市下水道。

22、排水工程的规划设计，应考虑哪些问题？应考虑这些问题：排水工程的规划设计应符合区域规划以及城市和工业企业的总体规划，并应与城市和工业企业中其他单项工程建设密切配合，相互协调。

排水工程的规划设计要与邻近区域内的污水和污泥的处理和处置协调。

排水工程的规划设计应处理好污染源与集中处理的关系。

排水工程的规划设计要考虑污水经再生后同用的方案。

课后习题答案第1章（1）建筑内部生活给水系统由哪几部分组成？建筑内部给水系统一般由引入管、水表节点、给水管网、给水附件、配水设施、增压和贮水设备及计量仪表等组成。

（2）建筑内部生活给水系统常用给水方式有哪几种？每种给水方式的适用条件和优缺点分别是什么？直接给水方式：适用于室外给水管网的水压、水量在一天内的任何时间均能满足室内给水系统用水要求的单层或多层建筑。

该给水方式的特点是可充分利用室外管网水压，节约能源，且供水系统简单，投资省，减少水质受污染的可能性；但室外管网一旦停水，室内立即断水，供水可靠性差。

单设水箱的给水方式：宜在室外给水管网供水压力周期性不足时采用。

供水较可靠，且充分利用室外管网水压，节省能源，安装和维护简单，投资较省。

但设置了高位水箱，增加了结构荷载，给建筑的里面及结构处理带来一定的难度，若对水箱管理不当，水箱的水质易二次污染。

单设水泵的给水方式：宜在室外管网的水压经常不足时采用。

适用于生产车间、住宅楼或者居住小区集中加压供水系统、水泵开停采用自动控制或采用变速电机带动水泵的建筑物内。

供水较可靠，且可充分利用室外管网水压。

但设置水泵后能耗高，噪音大。

水泵-水箱联合的给水方式：宜在室外管网压力低于或经常不能满足建筑内部给水管网所需的水压，且室内用水不均匀时采用。

供水可靠，供水压力较稳定；但有水泵振动和噪声干扰。

气压给水方式：地震区建筑、临时性建筑、因建筑艺术等要求不宜设高位水箱的建筑、有隐蔽要求的建筑都可以采用气压给水方式。

气压给水方式的优点是：灵活性大；施工安装方便，便于扩建、改建和拆迁，可以设在水泵房内，且设备紧凑，占地较小，便于与水泵集中管理；供水可靠，且水在密闭系统中不会受污染。

气压给水方式的缺点是调节能力小，经常运行费用高。

分区给水方式：当室外给水管网的压力只能满足建筑下部几层的供水要求时，可采用分区给水方式。

供水安全可靠，可充分利用室外管网水压，但系统复杂，造价高。

分质给水方式：适用于建筑物中有不同水质要求的情况。

1.拟建6 层住宅，层高2.9 米，首层地面标高为±0.00 ，室外地面标高为-0.3m ，室外市政给水管中心标高为-1.4m ，所能提供的最小压力为180kPa ，试选用合理的给水方式，并绘出给水系统示意图。

解：因为该建筑为6层住宅（属于民用建筑），层高2.9m（不超过3.5m），所以按照经验法估算该建筑所需水压为（自室外地坪算起，即从标高为－0.3m 出算起）：H=120+（n －2）×40 （n 为建筑层数，≥3）=120+（6 －2）×40 =280kpa而市政管网所能提供得最小压力从室外地坪算起为180kpa－（1.4－0.3）×10=169kpa＜280 ；故需要采用增压措施，可以采用的方法有：设水泵和水箱、单设水泵、分区给水、水池—水泵—水箱等给水方式，图如书所示。

因为住宅用水不均匀，最合适的方式是设水泵与水箱的给水方式。

2.图2为某建筑的生活，消防共用高位水箱，其中V生活为生活调节水量，V消防为消防贮备水量。

试配齐水箱配管并纠正图中的错误。

答：1、进水管：要装设阀门；管口应高于最高水位0.1m；2、出水管：生活出水管装设阀门；与进水管为同一条管道时，出水管上应装设止回阀；为保证消防水不被动用，其出水管应在消防水位处开φ25的虹吸破坏孔；消防出水管要装设止回阀；3、溢流管：不准装设阀门；管口应高于最高水位0.05m；出口应装设网罩；不得于排水系统的管道直接连接；管径按最大流量确定，并宜比进水管大一级；正确如下图图2排水管溢流管3. 某办公楼建筑给水系统，水泵从贮水池抽水，其吸水管和压水管总长为40米，自贮水池最低水位±0.00 至水箱最高水位为32.00m ，已知该管路水头损失为4.16m H 2O 。

试求水泵所需总扬程。

解：总扬程：Hb=32+4.16=36.16m ，选泵时可以乘上1.05 ~ 1.1 的安全系数。

4.某建筑拟选用隔膜式气压给水设备供水方式，已知水泵出水量为3.5L/s ，设计最小工作压力为250kpa （表压），最大工作压力为400kpa （表压），试求气压水罐总容积。

给水排水管网系统课后答案【篇一：给水排水管网系统考试资料+课后习题答案】p class=txt>废水：生活污水、工业废水、雨水给水系统：保证城市工矿企业等用水的各项构筑物和输配水管网组成的系统给水管网：将经过给水处理后的水送到各个给水区域的全部管道给排水系统主要功能：水量保障、水质保障、水压保障子系统：原水取水系统、给水处理系统、给水管网系统、排水管网系统、废水处理系统、排放和重复利用系统水质标准：原水、给水、排放水质标准水质变化过程：给水处理：将原水水质净化或加入有益物质，使之达到给水水质要求的过程用户用水：用户用水改变水质，使之成为污水或废水的过程，水质受到不同程度污染废水处理：对污水或废水进行处理，取出污染物质，使之达到排放水质标准水输送压力方式：全重力给水、一级加压给水、二级加压给水、多级加压给水管网系统应具备的功能：水量输送、水量调节、水压调节给水构成：输水管、配水管网、水压调节设施及水量调节设施排水构成：废水收集设施、排水管网、水量调节池、提升泵站、废水输出管、排放口按系统构成：统一给水管网、分区给水管网按输水方式：重力输水管网系统、压力输水…排水系统：合流制、分流制连续性方程：对任一节点来说，流向该节点的流量必须等于从该节点流出的流量。

能量方程：表示管网每一环中各管段的水头损失和等于零的关系影响生活用水量的主要因素:生活习惯、气候变化、一天的时间变化等给水排水工程规划：针对水资源开发和利用、供水排水系统建设的综合优化功能和工程布局进行的专项规划任务：1确定给水排水系统的服务范围与建设规模；2确定水资源综合利用与保护措施；3确定系统的组成与体系结构；4确定给水排水主要构筑物的位置；5确定给水排水处理的工艺流程与水质保证措施；6给水排水管网规划和干管布置与定线；7确定废水的处置方案及其环境影响评价；8给水排水工程规划的技术经济比较原则：1贯彻执行国家和地方相关政策和法规；2城镇及工业企业规划时应兼顾给水排水工程；3给水排水工程规划要服从城镇发展规划；4合理确定远近期规划与建设范围城市用水量：分类估算法、单位面积法、人均综合指数法、年递增率法、线性回归法、生长曲线法给水管网布置原则：1按照城市总体规划，结合当地实际情况布置给水管网，要进行多方案技术经济比较；2主次明确，先搞好输水管渠与主干管布置，再布置一般管线与设施；3尽量缩短管线长度，节约工程投资与运行管理费用；4协调好与其他管道、电缆和道路等工程的关系；5保证供水具有适当的安全可靠性；6尽量减少拆迁，少占农田；7管渠的施工、运行和维护方便；8远近期结合，留有发展余地，考虑分期实施的可能性形式：树状网、环状网排水管网布置原则：1按照城市总体规划，结合当地实际情况布置排水管网，要进行多方案技术经济比较；2先确定排水区域和排水体制，然后布置排水管网，应按从干管到支管的顺序布置；3充分利用地形，采用重力流排除污水及雨水，并使管线最短、埋深最小；4协调好与其他管道、电缆和道路等工程的关系，考虑好与企业内部管网的衔接；5规划时要考虑到使管渠的施工、运行和维护的方便；6远近期规划相结合，考虑发展，尽可能安排分期实施形式：平行式：地形坡度很大的城市、正交式：地形平坦略向一边倾斜的城市给水管网类型：按水源：单水源给水管网系统、多水源…多水源给水系统的优缺点：优点：便于分期发展给水系统，供水比较可靠，管网内水压比较均匀。

第1 流体输配管网的类型与装置1-1认真观察1~3个不同类型的流体输配管网，绘制出管网系统轴测图。

结合第一章学习的知识，回答以下问题：（1）该管网的作用是什么？（2）该管网中流动的流体是液体还是气体？还是水蒸气？是单一的一种流体还是两种流体共同流动？或者是在某些地方是单一流体，而其他地方有两种流体共同流动的情况？如果有两种流体，请说明管网不同位置的流体种类、哪种流体是主要的。

（3）该管网中工作的流体是在管网中周而复始地循环工作，还是从某个（某些）地方进入该管网，又从其他地方流出管网？（4）该管网中的流体与大气相通吗？在什么位置相通？（5）该管网中的哪些位置设有阀门？它们各起什么作用？（6）该管网中设有风机（或水泵）吗？有几台？它们的作用是什么？如果有多台，请分析它们之间是一种什么样的工作关系（并联还是串联）？为什么要让它们按照这种关系共同工作？（7）该管网与你所了解的其他管网（或其他同学绘制的管网）之间有哪些共同点？哪些不同点？答：选取教材中3个系统图分析如下表：图号图1-1-2 图1-2-14（a）图1-3-14(b)问（1）输配空气输配生活给水生活污水、废水排放问（2）气体液体液体、气体多相流，液体为主问（3）从一个地方流入管网，其他地方流出管网从一个地方流入管网，其他地方流出管网从一个地方流入管网，其他地方流出管网问（4）入口1及出口5与大气相通末端水龙头与大气相通顶端通气帽与大气相通问（5）通常在风机进出口附近及各送风口处设置阀门，用于调节总送风量及各送风口风量各立管底部、水泵进出口及整个管网最低处设有阀门，便于调节各管段流量和检修时关断或排出管网内存水无阀门问（1台风机，为输送空气提供动力1台水泵，为管网内生活给水提供动力无风机、无水泵）问（7）与燃气管网相比，流体介质均为气体，但管网中设施不同。

与消防给水管网相比，流体介质均为液体，但生活给水管网中末端为水龙头，消防给水管网末端为消火栓。

给排水管网系统复习题和答案给排水管网系统复习题和答案给排水管网系统复习题题型：名词解释、填空、简答及计算题污水管道内容：1、排水工程的主要内容答：收集各种污水并及时的将其输送至适当地点；妥善处理后排放或再利用。

2、污水的分类，污水的最后出路，重复使用的方式及其定义答：污水分为三类：生活污水，工业废水，降水；最后出路：排放水体，灌溉农田，重复使用。

重复使用的方式，自然复用：上游排放的污水和河水一起在下游被利用，叫做自然复用；间接复用：将城市污水注入地下补充地下水，作为供水的间接水源；直接复用：将城市污水直接作为城市饮用水源、工业用水水源、杂用水水源等。

3、排水体制的定义及分类答：定义：污水采用一个、两个或两个以上各自独立的管渠系统来排除，污水这种不同的排除方式所形成的排水系统称作排水体制。

分类：合流制排水系统，分流制排水系统，混合制排水系统。

4、排水系统的主要组成答：城市污水排水系统：室内污水管道及设备，室外污水管道系统（居住小区污水管道系统，街道污水管道系统，管道系统上的附属构筑物），污水泵站及压力管道，污水厂，出水口及事故排出口；工业废水排水系统：车间内部管道系统和设备，厂区管道系统，污水泵站及压力管道，废水处理站；雨水排水系统：建筑物的雨水管道系统和设备，居住小区和工厂雨水管道系统，街道雨水管渠系统，排洪沟，出水口。

5、排水系统的布置形式、特点及其适用范围答：6、区域排水系统的定义答：将两个以上城镇地区的污水统一排除和处理的系统，称作区域排水系统。

7、基建程序可归纳为几个阶段及其主要任务答：可行性研究阶段：论证基建项目在经济上、技术上等方面是否可行；计划任务书阶段：确定基建项目、编制设计文件的主要依据；设计阶段：设计单位根据上级有关部门批准的计划任务书文件进行设计工作，并编制概算；组织施工阶段：建设单位采用施工招标或其他形式落实施工工作；竣工验收交付使用阶段：建设项目建成后，竣工验收交付生产使用是建筑安装施工的最后阶段，未经验收合格的工程不能交付使用。
