ArcGIS Server 10.1瓦片服务发布及缓存的建立

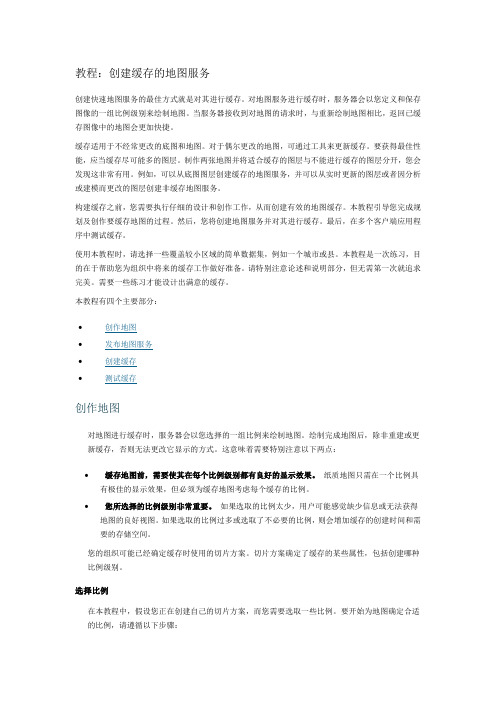

教程：创建缓存的地图服务创建快速地图服务的最佳方式就是对其进行缓存。

对地图服务进行缓存时，服务器会以您定义和保存图像的一组比例级别来绘制地图。

当服务器接收到对地图的请求时，与重新绘制地图相比，返回已缓存图像中的地图会更加快捷。

缓存适用于不经常更改的底图和地图。

对于偶尔更改的地图，可通过工具来更新缓存。

要获得最佳性能，应当缓存尽可能多的图层。

制作两张地图并将适合缓存的图层与不能进行缓存的图层分开，您会发现这非常有用。

例如，可以从底图图层创建缓存的地图服务，并可以从实时更新的图层或者因分析或建模而更改的图层创建非缓存地图服务。

构建缓存之前，您需要执行仔细的设计和创作工作，从而创建有效的地图缓存。

本教程引导您完成规划及创作要缓存地图的过程。

然后，您将创建地图服务并对其进行缓存。

最后，在多个客户端应用程序中测试缓存。

使用本教程时，请选择一些覆盖较小区域的简单数据集，例如一个城市或县。

本教程是一次练习，目的在于帮助您为组织中将来的缓存工作做好准备。

请特别注意论述和说明部分，但无需第一次就追求完美。

需要一些练习才能设计出满意的缓存。

本教程有四个主要部分：创作地图对地图进行缓存时，服务器会以您选择的一组比例来绘制地图。

绘制完成地图后，除非重建或更新缓存，否则无法更改它显示的方式。

这意味着需要特别注意以下两点：∙缓存地图前，需要使其在每个比例级别都有良好的显示效果。

纸质地图只需在一个比例具有极佳的显示效果，但必须为缓存地图考虑每个缓存的比例。

∙您所选择的比例级别非常重要。

如果选取的比例太少，用户可能感觉缺少信息或无法获得地图的良好视图。

如果选取的比例过多或选取了不必要的比例，则会增加缓存的创建时间和需要的存储空间。

您的组织可能已经确定缓存时使用的切片方案。

切片方案确定了缓存的某些属性，包括创建哪种比例级别。

选择比例在本教程中，假设您正在创建自己的切片方案，而您需要选取一些比例。

要开始为地图确定合适的比例，请遵循以下步骤：步骤:1.打开地图文档并添加数据集。

瓦片服务发布流程操作在服务器23.30.36.5上完成，用户名：administrator 密码：gic_1234561.发布服务1.1准备mxd打开ArcMap，加载瓦片文件图层，点击打开1.2保存检查数据范围，数据内容后，右键Remove 移除图层，在规范文件目录下保存空mxd 。

1.3发布服务打开ArcCatalog，Location指向保存mxd的文件目录位置。

右键mxd文件，Publish to ArcGIS Server检查设置，ArcGIS Server 23.36.30.5 , 提示窗口点击是确认服务类型点击下一步，点击完成。

2 拷贝瓦片2.1设置使用缓存在ArcCatalog中，点开Gis Servers 23.36.30.5找到发布的服务名，点击Service Properties点击Caching选项卡，点击Using tiles from its cache2.2导入裁图配置在待发布的瓦片数据文件夹中，将conf.xml 拷贝到上一级目录比如将J:\arcgisserver\arcgiscache\500_ABC_DM\Layers拷贝到J:\arcgisserver\arcgiscache\500_ABC_DM在ArcCatalog中，点击Load tiling scheme from 选择 A tiling scheme file指向拷贝conf.xml的路径，点击Add*注意Create tiles on demand选项框应始终不勾选在Cache directory 中，选择适当的文件夹路径：例如：J:\arcgisserver\arcgiscache点击确认，在CreateTiles 选项卡选择否2.3拷贝在文件管理器里，在J:\arcgisserver\arcgiscache 文件夹下，找到mxd名对应的文件夹。

如：500_ABC_DM将地理所生产的瓦片数据的_alllayers文件夹，从\*\*500_ABC_DM\Layers\_alllayers拷贝到J:\arcgisserver\arcgiscache\500_ABC_DM\Layers\_alllayers3检查数据拷贝完成后，在IE 浏览器中打开http://23.36.30.5/ArcGIS/rest/admin/cache输入用户名：administrator 密码：gic_123456 点击登录点击Clear Cache Now 页面刷新后新增一行Cache Cleared打开ArcMap，从ArcCatalog中将服务拖入，检查服务发布的数据情况。

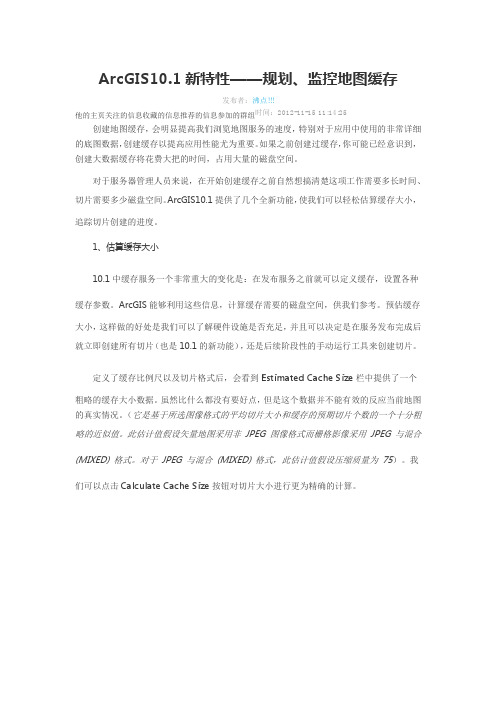

ArcGIS10.1新特性——规划、监控地图缓存发布者：沸点!!!他的主页关注的信息收藏的信息推荐的信息参加的群组时间：2012-11-15 11:14:25创建地图缓存，会明显提高我们浏览地图服务的速度，特别对于应用中使用的非常详细的底图数据，创建缓存以提高应用性能尤为重要。

如果之前创建过缓存，你可能已经意识到，创建大数据缓存将花费大把的时间，占用大量的磁盘空间。

对于服务器管理人员来说，在开始创建缓存之前自然想搞清楚这项工作需要多长时间、切片需要多少磁盘空间。

ArcGIS10.1提供了几个全新功能，使我们可以轻松估算缓存大小，追踪切片创建的进度。

1、估算缓存大小10.1中缓存服务一个非常重大的变化是：在发布服务之前就可以定义缓存，设置各种缓存参数。

ArcGIS能够利用这些信息，计算缓存需要的磁盘空间，供我们参考。

预估缓存大小，这样做的好处是我们可以了解硬件设施是否充足，并且可以决定是在服务发布完成后就立即创建所有切片（也是10.1的新功能），还是后续阶段性的手动运行工具来创建切片。

定义了缓存比例尺以及切片格式后，会看到Estimated Cache Size栏中提供了一个粗略的缓存大小数据。

虽然比什么都没有要好点，但是这个数据并不能有效的反应当前地图的真实情况。

（它是基于所选图像格式的平均切片大小和缓存的预期切片个数的一个十分粗略的近似值。

此估计值假设矢量地图采用非JPEG 图像格式而栅格影像采用JPEG 与混合(MIXED) 格式。

对于JPEG 与混合(MIXED) 格式，此估计值假设压缩质量为75）。

我们可以点击Calculate Cache Size按钮对切片大小进行更为精确的计算。

该功能会为服务构建随机示例切片并使用它们外推缓存大小的估计值。

您可增加或减少示例缓存构建的数量，从而影响估计值的准确性。

很多情况下，我们需要花费较多时间来进行精确估算。

如果已经指定要素类作为缓存的感兴趣区，那么所报告的估计值将基于整个地图范围，而不是要素类的边界。

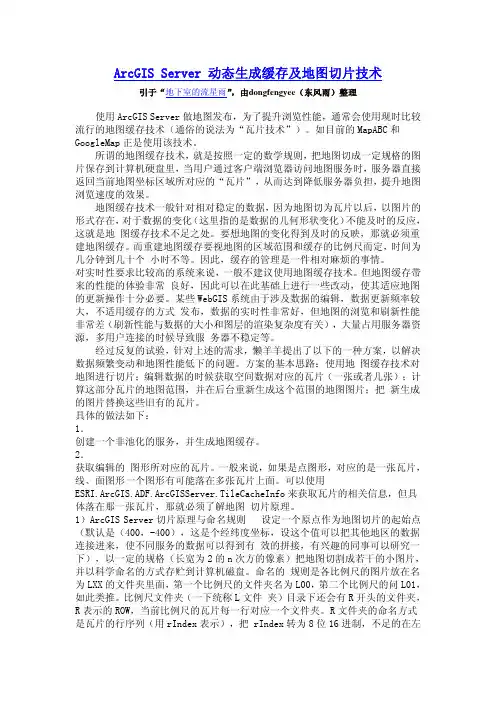

ArcGIS Server 动态生成缓存及地图切片技术引于“地下室的流星雨”，由dongfengyee（东风雨）整理使用ArcGIS Server做地图发布，为了提升浏览性能，通常会使用现时比较流行的地图缓存技术（通俗的说法为“瓦片技术”）。

如目前的MapABC和GoogleMap正是使用该技术。

所谓的地图缓存技术，就是按照一定的数学规则，把地图切成一定规格的图片保存到计算机硬盘里，当用户通过客户端浏览器访问地图服务时，服务器直接返回当前地图坐标区域所对应的“瓦片”，从而达到降低服务器负担，提升地图浏览速度的效果。

地图缓存技术一般针对相对稳定的数据，因为地图切为瓦片以后，以图片的形式存在，对于数据的变化（这里指的是数据的几何形状变化）不能及时的反应，这就是地 图缓存技术不足之处。

要想地图的变化得到及时的反映，那就必须重建地图缓存。

而重建地图缓存要视地图的区域范围和缓存的比例尺而定，时间为几分钟到几十个 小时不等。

因此，缓存的管理是一件相对麻烦的事情。

对实时性要求比较高的系统来说，一般不建议使用地图缓存技术。

但地图缓存带来的性能的体验非常 良好，因此可以在此基础上进行一些改动，使其适应地图的更新操作十分必要。

某些WebGIS系统由于涉及数据的编辑，数据更新频率较大，不适用缓存的方式 发布，数据的实时性非常好，但地图的浏览和刷新性能非常差（刷新性能与数据的大小和图层的渲染复杂度有关），大量占用服务器资源，多用户连接的时候导致服 务器不稳定等。

经过反复的试验，针对上述的需求，懒羊羊提出了以下的一种方案，以解决数据频繁变动和地图性能低下的问题。

方案的基本思路：使用地 图缓存技术对地图进行切片；编辑数据的时候获取空间数据对应的瓦片（一张或者几张）；计算这部分瓦片的地图范围，并在后台重新生成这个范围的地图图片；把 新生成的图片替换这些旧有的瓦片。

具体的做法如下：1．创建一个非池化的服务，并生成地图缓存。

2．获取编辑的 图形所对应的瓦片。

ArcGIS Server 10.1瓦片服务发布及缓存的建立arcgisserver10.1瓦片服务发布及缓存的建立arcgis10。

1.地图服务发布和切片流程1创建地图服务根目录将来我们发布的地图服务放在哪里，从哪里能够访问到，如图，打开catalog，在gisserver下双击addarcgisserver添加服务。

“添加arcgisserver”窗口弹出，这里有三种连接方式：egisservices：用户身份连接使用此种连接，可以浏览、使用站点内发布的所有服务。

但是，不能编辑服务器属性、发布服务、编辑服务属性或者添加、删除、启动、停止或暂停服务。

2.Pulishgisservices：发布身份连接使用此种连接，可以发布gis服务,也可以配置和发布草案服务，但是不能编辑站点的任何属性。

3.管理员服务：以管理员身份连接使用管理身份连接，可以编辑服务器属性，如configurationstore位置、集群配置以及站点中的所有参与机器列表。

也可以发布、添加、删除、启动或停止服务。

我们通常选择第三项，管理服务器。

接下来，进入“通用”对话框，填写serverurl：如图，如果服务器和客户端在一起，最好写ip地址，以及端口号，选择服务的类型为arcgisserver，设置用户和密码分别是安装server时，自己设置的user和password，点击“finish”弹出“insecuretokenserviceurl”窗口单击“是”完成配置。

连接如下图所示。

2.地图发布arccatatlog和ArcMap都可以发布地图服务：1。

Arccatatlog发布地图服务：目录树中找到要发布地图服务的mxd文件，右击.mxd，选shareasservice，弹出“shareasservice”窗口2.ArcMap发布地图服务用arcmap打开要发布的mxd文档[文件]→ 分享→ 服务]弹出“共享服务”窗口。

如何导出ArcGIS Server瓦片格式并进行发布ArcGIS Server是Esri公司的ArcGIS产品家族中的服务端产品。

开发者使用ArcGIS Server可以构建Web服务。

本文利用91卫图助手下载ArcGIS Server瓦片格式数据，并用ArcGIS Server 10.2发布。

•91卫图助手下载器•ArcGIS Desktop 10.2•ArcGIS Server 10.21、启动91卫图助手，拉框选择范围，选择所要下载的区域,2、双击下载区域，弹出下载对话框，在下载对话框中选择所需要的级别，然后点击导出设置，导出方式选择导出Arcgis Server瓦片3、点击确定，下载影像，下载导出完成后，会弹出结果文件所在文件夹，我们打开文件夹，可以看到Arcgis Server瓦片格式数据。

1、发布之前，我们首先要安装Arcgis 和ArcGis Server, 在浏览器中输入http://localhost:6080/arcgis/manager/，看看是否能正常访问，如果能正常，才可以进行发布。

2、打开ArcGIS，点击“添加数据”将下载的瓦片添加进来3、瓦片数据加载进来以后，点击“文件”→“共享为”→“服务”，准备将地图发布服务4、在弹出的对户框中选择“发布服务”5、在弹出的对话框中设置好连接和服务名称,如果已经有ArcGIS Server连接，选择一下即可，如果没有，需要创建ArcGIS Server连接设置Arcgis Server安装时设定的用户名和密码6、在弹出的对话框中选择“使用现有文件”7、在弹出的“服务器编辑”对话框中点击“缓存”→“使用缓存中的切片”→选择“切片方案文件”→选择下载目录下的conf.xml 配置文件→再选择“发布服务后，手动构建缓存”→最后点击“发布”完成地图的发布8、在ArcGIS工具栏中，点击“目录”按钮，打开“GIS服务器”，找到刚刚发布的服务，在服务上单击右键选择“管理缓存”→“导入缓存”，在弹出的对话框中“源缓存数据集”一栏选择导出的瓦片数据。

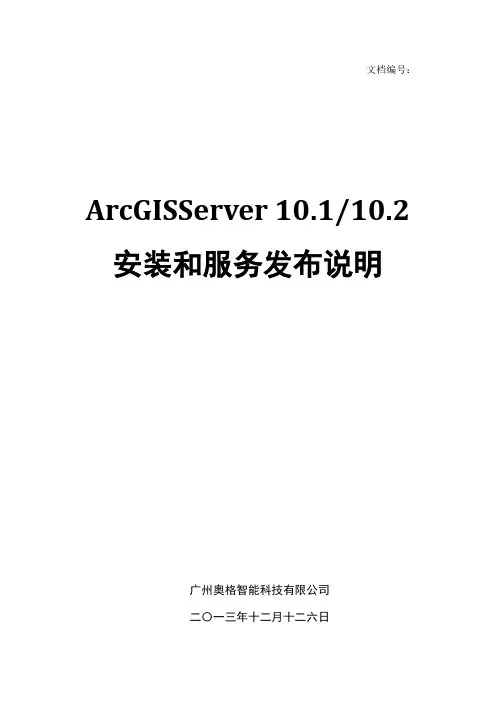

文档编号：ArcGISServer 10.1/10.2 安装和服务发布说明广州奥格智能科技有限公司二〇一三年十二月十二六日文档修订记录*变化状态：C――创建，A——增加，M——修改，D——删除目录第1章数据库安装与配置............................................................................................. - 1 -1.1数据库安装 .. (2)1.2创建表空间 (15)1.2.1表空间创建过程 ............................................................................................................ - 15 -1.3创建用户 . (18)1.3.1用户创建过程 ................................................................................................................ - 18 -第2章ARCGIS DESKTOP10安装 .................................................................................. - 21 -2.1安装准备 . (21)2.1.1系统要求 ........................................................................................................................ - 21 -2.1.2其它 ................................................................................................................................ - 21 -2.2A RC GIS D ESKTOP10安装. (22)2.2.1安装ArcGIS License Manager 10 .................................................................................... - 22 -2.2.2安装ArcGIS Desktop 10 .................................................................................................. - 24 -2.2.3破解 ................................................................................................................................ - 28 -2.3附录：SERVICE.TXT内容 ........................................................................ 错误！未定义书签。

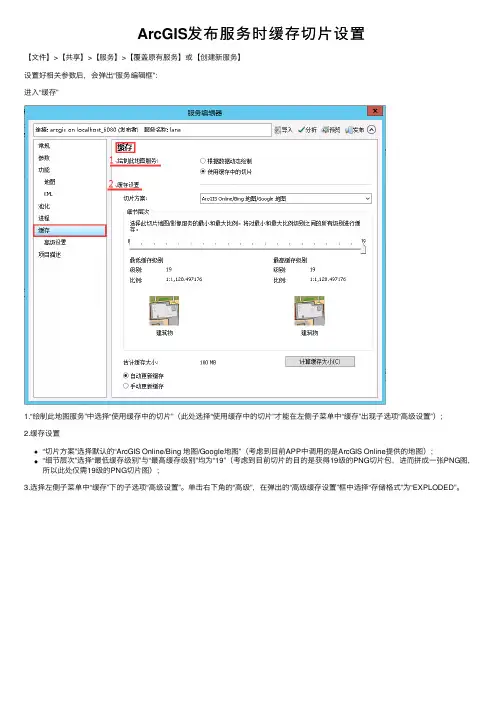

ArcGIS发布服务时缓存切⽚设置
【⽂件】>【共享】>【服务】>【覆盖原有服务】或【创建新服务】
设置好相关参数后，会弹出“服务编辑框”：
进⼊“缓存”
1.“绘制此地图服务”中选择“使⽤缓存中的切⽚”（此处选择“使⽤缓存中的切⽚”才能在左侧⼦菜单中“缓存”出现⼦选项“⾼级设置”）；
2.缓存设置
“切⽚⽅案”选择默认的“ArcGIS Online/Bing 地图/Google地图”（考虑到⽬前APP中调⽤的是ArcGIS Online提供的地图）；
“细节层次”选择“最低缓存级别”与“最⾼缓存级别”均为“19”（考虑到⽬前切⽚的⽬的是获得19级的PNG切⽚包，进⽽拼成⼀张PNG图，所以此处仅需19级的PNG切⽚图）；
3.选择左侧⼦菜单中“缓存”下的⼦选项“⾼级设置”。

单击右下⾓的“⾼级”，在弹出的“⾼级缓存设置”框中选择“存储格式”为“EXPLODED”。

最后单击右上⾓的“发布”，完成发布服务后，就能在缓存⽬录“”中找到19级的缓存切⽚了。

教程：发布影像服务本教程为您介绍使用ArcGIS Server 管理器将单个栅格数据集和镶嵌数据集作为影像服务发布的步骤。

如果您刚刚安装ArcGIS Server，那么在登录到管理器或者发布服务之前，需要完成一些准备工作。

您可以在此帮助系统的安装完毕后了解入门知识主题中找到这些步骤。

创建影像服务之前，您需要确保影像数据位于GIS 服务器中可供所有服务器对象容器(SOC) 计算机访问的共享位置。

在安装后配置期间创建的SOC 帐户还必须具有读取栅格数据的权限。

若要将栅格数据集或栅格图层作为影像服务发布，不需要扩展模块。

若要发布镶嵌数据集或包含镶嵌数据集的文档，则需要影像扩展模块。

创建镶嵌数据集可以将单个栅格数据集用作影像服务，但是，如果有一组栅格数据集，则最好将它们共同作为一个影像服务使用。

您可以通过创建一个镶嵌数据集来实现此操作。

了解镶嵌数据集步骤:镶嵌数据集在地理数据库中创建。

如果还没有地理数据库，您需要先创建一个。

您可以使用“创建文件地理数据库(File Geodatabase)”工具来创建一个文件地理数据库。

可以选择在运行此工具时或者在其他时间为镶嵌数据集构建金字塔，不管怎样，建议您构建金字塔。

在以后可以使用“构建金字塔”工具构建金字塔。

3.预览镶嵌数据集，以验证您的数据已正确处理。

您可能想要修改此镶嵌数据集的某些属性，如镶嵌方法、默认传输压缩设置或者是否可以下载栅格数据。

有关详细信息，请参阅镶嵌数据集属性。

将单个栅格数据集作为影像服务发布您可以通过以下步骤将单个栅格数据集或栅格数据集图层作为影像服务发布：步骤:1.启动ArcGIS Server 管理器并登录。

2.单击服务选项卡。

3.单击发布GIS 资源。

4.单击资源浏览按钮，并导航至想要发布的栅格数据集。

5.在名称文本框中输入服务的名称。

名称长度不能超过120 个字符，并且只能包含字母数字字符和下划线。

6.接受默认文件夹级别并单击下一步。

ArcGIS Server 10.1发布服务体验（基于Linux的SDE直连）ArcGIS Server 10.1在原来10的基础上进行了“翻天覆地”的变化，如用站点取代SOM—SOC的模型、原生64位应用程序、MXD和MSD服务将没有区别………等。

别的暂且不表，单是地图发布就有很大变化。

在ArcGIS Desktop10.1中其提供统一标准的地图发布体验，可以通过ArcGIS Desktop主菜单“File->Share As->Service”直接将服务发布到本地乃至云端的ArcGIS Server中。

另外在ArcCatalog或者Catalog窗口中，可以通过右键点击某些特定的GIS资源（如Geodatabase）并选择“Share As Service”。

“Share As Service”向导将帮助您配置、分析您的GIS资源，并将其发布为ArcGIS Server服务。

在发布服务时，ArcGIS Desktop 10.1允许您直接将GIS资源和数据拷贝到本地或云端的ArcGIS Server中。

这种方式有利有弊，但当您只能远程操作，或无法登录到云端服务器时，这种方式十分有用。

还有一种方式是将你的所有地图资源（也可以包括数据）保存为格式为“.sd“的格式的文件，在ArcGIS Manager 中可以用这个文件发布服务。

在Desktop中发布服务的过程那在ArcGIS Server for Linux中发布服务，也有两种选择1.可以直接发布。

2.保存为sd文件。

见图：第一种方式：直接发布地图服务。

如果你不想把数据copy到sever，那么你需要注册你的数据到ArcGIS Server，使ArcGIS Server有权限去读写数据，见下图。

在注册数据源的时候，根据您的数据有两种数据源的选择：数据库和文件夹。

数据库选择数据库的连接或建立一个新的连接，文件夹需要定位到相应文件夹，然后给ArcGIS Server账户相应读写权限（如果是多个机器的需要用UNC路径）。
