磁场单元练习 班级_______姓名___________1、如图1所示,在竖直向上的匀强磁场中,水平放置着一根长直流导线,电流方向指向读者,a、b、c、d是以直导线为圆心的同一圆周上的四点,在这四点中: A 、 a、b两点磁感应强度相同 C 、a点磁感应强度最大 B 、 c、d两点磁感应强度大小相等 D 、 b 点磁感应强度最大2、如图2所示,直角三角形通电闭合线圈ABC 处于匀强磁场中,磁场垂直纸面向里,则线圈所受磁场力的合力为:A 、 大小为零B 、方向竖直向上C 、方向竖直向下D 、方向垂直纸面向里3、质量为m,电荷量为q的带电粒子以速率v垂直射入磁感强度为B 的匀强磁场中,在磁场力作用下做匀速圆周运动,带电粒子在圆形轨道上运动相当于一环形电流,则: A 、环形电流跟q成正比 B 、环形电流跟v成正比 C 、环形电流跟B 成反比 D 、环形电流跟m成反比4、如图4所示,要使线框abcd在受到磁场力作用后,ab边向纸外,cd边向纸里转动,可行的方法是:A 、 加方向垂直纸面向外的磁场,通方向为a→b→c→d→a的电流B 、 加方向平行纸面向上的磁场,通以方向为a→b→c→d→a电流C 、 加方向平行于纸面向下的磁场,通以方向为a→b→c→d的电流D 、 加方向垂直纸面向内的磁场,通以方向为a→d→c→b→a的电流 5、从太阳或其他星体上放射出的宇宙射线中含有大量的高能带电粒子,这些高能粒子流到达地球会对地球上的生命带来危害,但是由于地球周围存在磁场,地磁场能改变宇宙射线中带电粒子的运动方向,对地球上的生命起到保护作用,如图所示。
那么( ) A .地磁场对宇宙射线的阻挡作用各处相同B .地磁场对垂直射向地球表面的宇宙射线的阻挡作用在南、北两极最强,赤道附近最弱C .地磁场对垂直射向地球表面的宇宙射线的阻挡作用在南、北两极最弱,赤道附近最强D .地磁场会使沿地球赤道平面内射来的宇宙射线中的带电粒子向两极偏转6. 一束粒子沿水平方向飞过小磁针的下方,如图所示,此时小磁针的S 极向 纸内偏转,粒子可能是 A 、向右飞行的正离子束 B 、向左飞行的负离子束 C 、向右飞行的电子束 D 、向左飞行的电子束7.图中为一“滤速器”装置示意图。

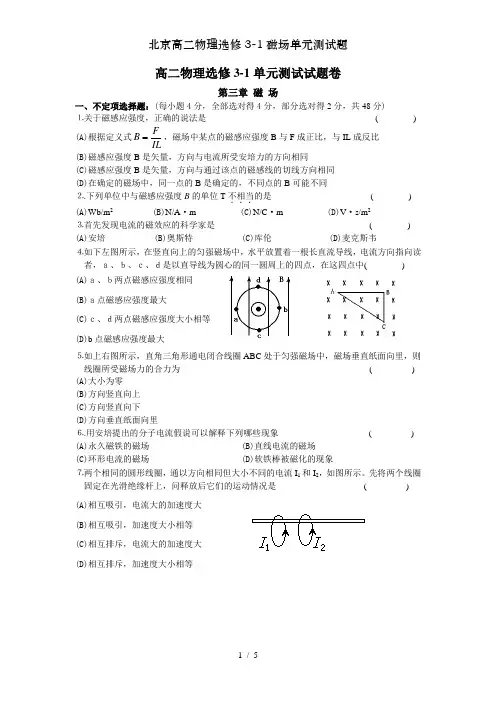

高二物理选修3-1单元测试试题卷第三章 磁 场一、不定项选择题:(每小题4分,全部选对得4分,部分选对得2分,共48分)⒈关于磁感应强度,正确的说法是----------------------------------------------------------( ) (A)根据定义式ILFB,磁场中某点的磁感应强度B 与F 成正比,与IL 成反比 (B)磁感应强度B 是矢量,方向与电流所受安培力的方向相同(C)磁感应强度B 是矢量,方向与通过该点的磁感线的切线方向相同 (D)在确定的磁场中,同一点的B 是确定的,不同点的B 可能不同 ⒉.下列单位中与磁感应强度B 的单位T 不相当...的是----------------------------------( ) (A)Wb/m 2 (B)N/A ·m (C)N/C ·m (D)V ·s/m 2⒊首先发现电流的磁效应的科学家是-----------------------------------------------------( ) (A)安培 (B)奥斯特 (C)库伦 (D)麦克斯韦⒋如下左图所示,在竖直向上的匀强磁场中,水平放置着一根长直流导线,电流方向指向读者,a、b、c、d是以直导线为圆心的同一圆周上的四点,在这四点中( ) (A)a、b两点磁感应强度相同 (B)a点磁感应强度最大(C)c、d两点磁感应强度大小相等 (D)b 点磁感应强度最大⒌如上右图所示,直角三角形通电闭合线圈ABC 处于匀强磁场中,磁场垂直纸面向里,则线圈所受磁场力的合力为-----------------------------------------------------------------( ) (A)大小为零 (B)方向竖直向上 (C)方向竖直向下 (D)方向垂直纸面向里⒍.用安培提出的分子电流假说可以解释下列哪些现象-------------------------------( ) (A)永久磁铁的磁场 (B)直线电流的磁场 (C)环形电流的磁场 (D)软铁棒被磁化的现象⒎两个相同的圆形线圈,通以方向相同但大小不同的电流I 1和I 2,如图所示。

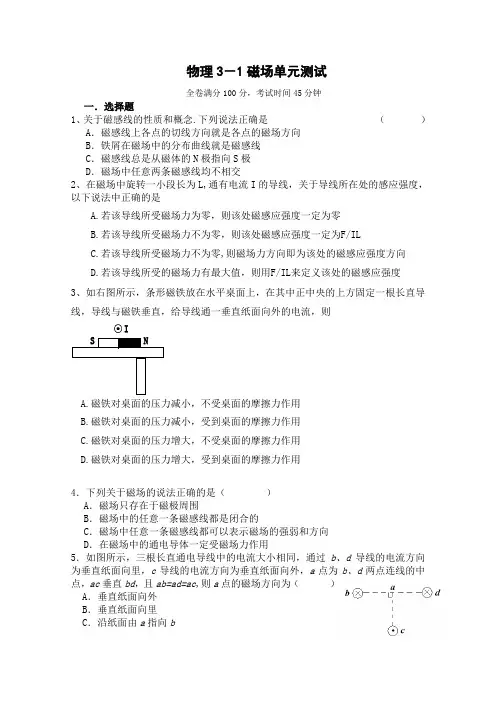

物理3-1磁场单元测试全卷满分100分,考试时间45分钟一.选择题1、关于磁感线的性质和概念.下列说法正确是() A.磁感线上各点的切线方向就是各点的磁场方向B.铁屑在磁场中的分布曲线就是磁感线C.磁感线总是从磁体的N极指向S极D.磁场中任意两条磁感线均不相交2、在磁场中旋转一小段长为L,通有电流I的导线,关于导线所在处的感应强度,以下说法中正确的是A.若该导线所受磁场力为零,则该处磁感应强度一定为零B.若该导线所受磁场力不为零,则该处磁感应强度一定为F/ILC.若该导线所受磁场力不为零,则磁场力方向即为该处的磁感应强度方向D.若该导线所受的磁场力有最大值,则用F/IL来定义该处的磁感应强度3、如右图所示,条形磁铁放在水平桌面上,在其中正中央的上方固定一根长直导线,导线与磁铁垂直,给导线通一垂直纸面向外的电流,则IA.磁铁对桌面的压力减小,不受桌面的摩擦力作用B.磁铁对桌面的压力减小,受到桌面的摩擦力作用C.磁铁对桌面的压力增大,不受桌面的摩擦力作用D.磁铁对桌面的压力增大,受到桌面的摩擦力作用4.下列关于磁场的说法正确的是()A.磁场只存在于磁极周围B.磁场中的任意一条磁感线都是闭合的C.磁场中任意一条磁感线都可以表示磁场的强弱和方向D.在磁场中的通电导体一定受磁场力作用5.如图所示,三根长直通电导线中的电流大小相同,通过b、d导线的电流方向为垂直纸面向里,c导线的电流方向为垂直纸面向外,a点为b、d两点连线的中点,ac垂直bd,且ab=ad=ac,则a点的磁场方向为()A.垂直纸面向外B.垂直纸面向里C.沿纸面由a指向bD .沿纸面由a 指向d6.赤道附近,自西向东水平运动的电子流,由于受到地磁场的作用,它将( ) A .向上偏转 B .向下偏转 C .向东偏转 D .向西偏转7. 两条长直导线AB 和CD 相互垂直,彼此相隔一很小距离,通以图所示方向的电流,其中AB 固定,CD 可以其中心为轴自由转动或平动,则CD 的运动情况是:( ) A .顺时针方向转动,同时靠近导线AB B .顺时针方向转动,同时离开导线AB C .逆时针方向转动,同时靠近导线AB D .逆时针方向转动,同时离开导线AB8.如图所示,空间有磁感应强度为B ,方向竖直向上的匀强磁场,一束电子流以初速v 从水平方向射入,为了使电子流经过磁场时不偏转(不计重力),则在磁场区域内必须同时存在一个匀强电场,这个电场的场强大小与方向应是( )A .B/v ,方向竖直向上B .B/v ,方向水平向左C .Bv ,垂直纸面向里D .Bv ,垂直纸面向外二.填空题9.如图所示,矩形线圈的面积S=10-2m 2,它和匀强磁场方向之间的夹角θ1=370,穿过线圈的磁通量Φ=1×103Wb ,由此可知,磁场的磁感应强度B=__________T ;若线圈以bc 边为轴从图示位置开始转过1800,则穿过线圈的磁通量的变化为_________Wb ;若线圈平面和磁场方向之间的夹角变为θ2=00,则Φ=____________Wb 。

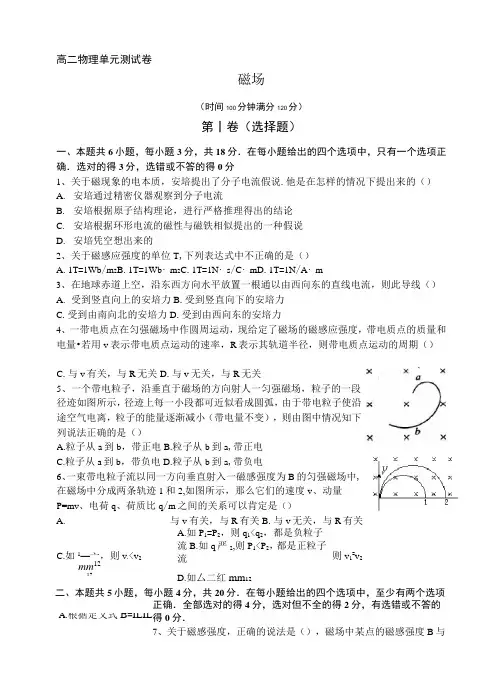

C .与v 有关,与R 无关D .与v 无关,与R 无关5、一个带电粒子,沿垂直于磁场的方向射人一匀强磁场,粒子的一段径迹如图所示,径迹上每一小段都可近似看成圆弧,由于带电粒子使沿途空气电离,粒子的能量逐渐减小(带电量不变),则由图中情况知下列说法正确的是()A.粒子从a 到b ,带正电B.粒子从b 到a ,带正电C.粒子从a 到b ,带负电D.粒子从b 到a ,带负电6、一束带电粒子流以同一方向垂直射入一磁感强度为B 的匀强磁场中,在磁场中分成两条轨迹1和2,如图所示,那么它们的速度v 、动量P=mv 、电荷q 、荷质比q /m 之间的关系可以肯定是()C.如1—亠,则v .<v 2 mm 12 12 则v 1=v 2 A.根据定义式B =ILIL 高二物理单元测试卷磁场(时间100分钟满分120分)第丨卷(选择题)一、本题共6小题,每小题3分,共18分.在每小题给出的四个选项中,只有一个选项正确.选对的得3分,选错或不答的得0分1、关于磁现象的电本质,安培提出了分子电流假说.他是在怎样的情况下提出来的()A. 安培通过精密仪器观察到分子电流B. 安培根据原子结构理论,进行严格推理得出的结论C. 安培根据环形电流的磁性与磁铁相似提出的一种假说D. 安培凭空想出来的2、关于磁感应强度的单位T ,下列表达式中不正确的是()A .1T =1Wb /m 2B .1T =1Wb ・m 2C .1T =1N ・s /C ・mD .1T =1N /A ・m3、在地球赤道上空,沿东西方向水平放置一根通以由西向东的直线电流,则此导线()A. 受到竖直向上的安培力B .受到竖直向下的安培力C .受到由南向北的安培力D .受到由西向东的安培力4、一带电质点在匀强磁场中作圆周运动,现给定了磁场的磁感应强度,带电质点的质量和电量•若用v 表示带电质点运动的速率,R 表示其轨道半径,则带电质点运动的周期() A. 与v 有关,与R 有关B .与v 无关,与R 有关A.如P 1=P 2,则q 1<q 2,都是负粒子流B.如q 严2,则P 1<P 2,都是正粒子流 D.如厶二红mm 12二、本题共5小题,每小题4分,共20分.在每小题给出的四个选项中,至少有两个选项正确.全部选对的得4分,选对但不全的得2分,有选错或不答的得0分.7、关于磁感强度,正确的说法是(),磁场中某点的磁感强度B 与F成正比,与IL成反比;B.磁感强度B是矢量,方向与F的方向相同;C.B是矢量,方向与通过该点的磁感线的切线方向相同;D.在确定的磁场中,同一点的B是确定的,不同点的B可能不同,磁感线密的地方B大些,磁感线疏的地方B小些.8、如图所示,一根通电直导线垂直放在磁感应强度为1T的匀强磁场中,以导线为中心, 半径为R的圆周上有a、b、c、d四个点,已知c点的实际磁感应强度为0,则下列说法中正确的是()A.直导线中电流方向垂直纸面向里B.a点的磁感应强度为2T,方向向右C.b点的磁感应强度为Y2T,方向斜向下,与B成45o角D.d点的磁感应强度为09、图中为一“滤速器”装置示意图。
嘴哆市安排阳光实验学校石室中学高2010级《磁场》单元测试卷第Ⅰ卷(48分)一、选择题(本题共6个小题,每小题4分,共24分。
每小题给出的四个选项中,只有一个选项符合题目的要求)1.下列对一些物理现象的描述,错误的是( ) A .奥斯特实验说明电流具有磁效应B .磁电式电流表的工作原理是磁场对电流的作用C .安培分子电流假说认为磁体的磁场是由运动电荷产生的D .将一条形磁铁从中间锯断,一块仅为N 极,另一块仅为S 极2.两个相同的圆形线圈,能在一个光滑绝缘的圆柱体上自由滑动。
设大小不同的电流按图中所示的方向分别通入两个线圈,则两线圈的运动情况是( ) A .彼此相向平动,且电流大的加速度的值较大 B .彼此背向平动,且电流大的加速度的值较大 C .彼此背向平动,且具有相同的加速度值 D .彼此相向平动,且具有相同的加速度值 3.如图所示,平行于纸面水平向右的匀强磁场,磁感应强度B 1=1T 。
位于纸面内的细直导线,长L =1m ,通有I =1A 的恒定电流。
当导线与B 成600夹角时,发现其受到的安培力为零。
则该区域同时存在的另一匀强磁场的磁感应强度B 2的大小不可能是( )A .21T B .23T C .1 T D .3T4.如图所示,两根垂直纸面、平行且固定放置的直导线M 和N 中通有同向等值的电流。
沿纸面与直导线M 、N 等距放置的另一根可自由移动的通电导线ab 通有图示方向的电流,则通电导线ab 在安培力作用下运动的情况是( )A .沿纸面逆时针转动B .沿纸面顺时针转动C .a 端转向纸外,b 端转向纸里D .a 端转向纸里,b 端转向纸外5.回旋加速器是用来加速带电粒子的装置,如图所示.它的核心部分是两个D 形金属盒,两盒相距很近,分别和高频交流电源相连接,两盒间的窄缝中形成匀强电场,使带电粒子每次通过窄缝时都得到加速。
两盒放在匀强磁场中,磁场方向垂直于盒底面,带电粒子在磁场中做圆周运动,通过两盒间的窄缝时反复被加速,直到达到最大圆周半径时通过特殊装置被引出。
《磁场》单元测试第Ⅰ卷(选择题47分)一、单项选择题(每小题3分,计27分。
每个小题只有一个正确选项)1.关于磁场和磁感线的描述,下列说法正确的是()A.磁感线从磁体的N极出发到磁体的S极终止B.自由转动的小磁针放在通电螺线管内部,其N极指向螺线管的北极C.磁感线的方向就是磁场的方向D.两条磁感线的空隙处不存在磁场2.关于磁感应强度,下列说法中正确的是()A.若长为L、电流为I的导线在某处受到的磁场力为F,则该处的磁感应强度必为FILB.由B=FIL知,B与F成正比,与IL成反比C.由B=FIL知,一小段通电导线在某处不受磁场力,说明该处一定无磁场D.磁感应强度的方向就是小磁针北极所受磁场力的方向3.在磁场中的同一位置,先后引入长度相等的直导线a和b,a、b导线的方向均与磁场方向垂直,但两导线中的电流不同,因此所受到的力也不相同.下图中的几幅图象表现的是导线所受到的力F与通过导线的电流I的关系.a、b各自有一组F、I的数据,在图象中各描出一个点.下列四幅图中正确的是()4.如图所示为磁场、磁场作用力演示仪中的赫姆霍兹线圈,在线圈中心处挂上一个小磁针,且与线圈在同一平面内,则当赫姆霍兹线圈中通以如图所示方向的电流时()A.小磁针N极向里转B.小磁针N极向外转C.小磁针在纸面内向左摆动D.小磁针在纸面内向右摆动5.用两个一样的弹簧吊着一根铜棒,铜棒所在虚线范围内有垂直于纸面的匀强磁场,棒中通以自左向右的电流(如图所示),当棒静止时,弹簧秤的读数为F1;若将棒中的电流方向反向,当棒静止时,弹簧秤的示数为F2,且F2>F1,根据这两个数据,不能确定()A.磁场的方向B.磁感强度的大小C.安培力的大小D.铜棒的重力6.如图,MN为铝质薄平板,铝板上方和下方分别有垂直于图平面的匀强磁场(未画出)。
一带电粒子从紧贴铝板上表面的P点垂直于铝板向上射出,从Q点穿越铝板后到达PQ的中点O。
已知粒子穿越铝板时,其动能损失一半,速度方向和电荷量不变。
《磁场》单元测试题班级: 姓名: 学号: 分数:(时间:100分钟 满分:100分)一、选择题1.物理实验都需要有一定的控制条件.奥斯特做电流磁效应实验时;应排除地磁场对实验的影响.关于奥斯特的实验;下列说法中正确的是( ). A .该实验必须在地球赤道上进行 B .通电直导线应该竖直放置C .通电直导线应该水平东西方向放置D .通电直导线应该水平南北方向放置2.有关磁场的物理概念;下列说法中错误的是 ( ) A .磁感应强是描述磁场强弱的物理量;是矢量 B .磁感应强的方向跟产生磁场的电流方向有关C .磁感应强的方向跟放入磁场中的受磁场力作用的电流方向有关D .磁感线的切线方向表示磁场的方向;其疏密表示磁感应强的大小3.在地球赤道上空;沿东西方向水平放置一根通以由西向东的直线电流;则此导线受到的安培力方向 ( )A .竖直向上B .竖直向下C .由南向北D .由西向东4.如图1所示;两平行金属导轨CD 、EF 间距为L ;与电动势为E 的电源相连;质量为m 、电阻为R 的金属棒ab 垂直于导轨放置构成闭合回路;回路平面与水平面成θ角;回路其余电阻不计。
为使ab 棒静止;需在空间施加的匀强磁场磁感强的最小值及其方向分别为A .El mgR;水平向右 B .ElmgR θcos ;垂直于回路平面向上C .El mgR θtan ;竖直向下 D .ElmgR θsin ;垂直于回路平面向下 5.关于垂直于磁场方向的通电直导线所受磁场作用力的方向;正确的说法是( )A.跟电流方向垂直;跟磁场方向平行B.跟磁场方向垂直;跟电流方向平行C.既跟磁场方向垂直;又跟电流方向垂直D.既不跟磁场方向垂直;又不跟电流方向垂直6.在隧道工程以及矿山爆破作业中;部分未发火的炸药残留在爆破孔内;很容易发生人员伤亡事故.为此;科学家制造了一种专门的磁性炸药;在磁性炸药制造过程中掺入了10%的磁性材料——钡铁氧体;然后放入磁化机磁化.使用磁性炸药一旦爆炸;即可安全消磁;而遇到不发火的情况可用磁性探测器测出未发火的炸药.已知掺入的钡铁氧体的消磁温约为400℃;炸药的爆炸温约2240℃~3100℃;一般炸药引爆温最高为140℃左右.以上材料表明( ).A .磁性材料在低温下容易被磁化B .磁性材料在高温下容易被磁化C .磁性材料在低温下容易被消磁D .磁性材料在高温下容易被消磁7.如图2所示;一根通电直导线垂直放在磁感应强为1T 的匀强磁场中;以导线为中心;半径为R 的圆周上有a 、b 、c 、d 四个点;已知c 点的实际磁感应强为0;则下列说法中正确的是( )A .直导线中电流方向垂直纸面向里B .d 点的磁感应强为0C .a 点的磁感应强为2T ;方向向右D .b 点的磁感应强为2T ;方向斜向下;与B 成450角 8.有两个相同的圆形线圈;通以大小不同但方向相同的电流;如图所示;两个线圈在光滑的绝缘杆上的运动情况是( )A.互相吸引;电流大的加速较大B.互相排斥;电流大的加速较大C.互相吸引;加速相同D.以上说法都不正确9.质量为m 、带电量为q 的小球;从倾角为θ的光滑绝缘斜面上由静止下滑;整个斜面置于方向水平向外的匀强磁场中;其磁感应强为B ;如图所示。
高二物理《磁场》单元测试(理)班级___ _座号___ __姓名___ ____一、选择题:本题共14小题,每小题3分。
在每小题给出的四个选项中,第1~9题只有一项符合题目要求,第10~14题有多项符合题目要求。
全部选对的得3分,选对但不全的得2分,有选错的得0分。
1.如图,磁性黑板擦静止吸附在竖立的铁质黑板上。
若黑板擦的重力大小为G,黑板对黑板擦的磁场力垂直于黑板平面,则( )A. 黑板擦对黑板没有施加摩擦力的作用B. 黑板对黑板擦的作用力方向竖直向上C. 黑板擦受到的磁场力大小一定等于GD. 黑板擦受到的弹力大小不可能大于G2.关于磁感线的一些说法, 不正确的是 ( )A. 磁感线上各点的切线方向, 就是该点的磁场方向B. 磁场中两条磁感线一定不相交C. 磁感线分布较密的地方, 磁感应强度较强D. 通电螺线管的磁感线从北极出来, 终止于南极, 是一条不闭合的曲线3. 如图所示, 在水平放置的光滑绝缘杆ab上, 挂有两个相同的金属环M和N.当两环均通以图示的相同方向的电流时,分析下列说法中,哪种说法正确()A.两环静止不动 B.两环互相靠近C.两环互相远离 D.两环同时向左运动4.一个质量为m、带电量为q的粒子,在磁感应强度为B的匀强磁场中作匀速圆周运动.下列说法中正确的是()A、它所受的洛伦兹力是恒定不变的;B、它的速度是恒定不变的;C、它的速度与磁感应强度B成正比;D、它的运动周期与速度的大小无关.5.在赤道上空,水平放置一根通以由西向东的电流的直导线,则此导线 ( )A.受到竖直向上的安培力 B.受到竖直向下的安培力C.受到由南向北的安培力 D.受到由西向东的安培力6.如图15-3所示,条形磁铁放在桌面上,一条通电的直导线由S极的上端平移到N极的上端的过程中,导线保持与磁铁垂直,导线的通电方向如图示,则这个过程中磁铁受到的摩擦力(磁铁保持静止)( )A.为零B.方向由向左变为向右C.方向保持不变D.方向由向右变为向左7. 如图所示,两根长通电导线M 、N 中通有同方向等大小的电流,一闭合线框abcd 位于两平行通电导线所在平面上,并可自由运动,线框两侧与导线平行且等距,当线框中通有图示方向电流时,该线框将( )A .ab 边向里,cd 边向外转动B .ab 边向外,cd 边向里转动C .线框向左平动,靠近导线MD .线框向右平动,靠近导线N8.如图所示,设想将氘核21H 和氚核31H 在匀强磁场同一位置以相同的动能沿垂直磁场方向同时反向射出,以下正确的是( )A .氘核运动半径大,氚核先回到出发点B .氘核运动半径大,氘核先回到出发点C .氚核运动半径大,氚核先回到出发点D .氚核运动半径大,氘核先回到出发点9.如图49所示,一带电粒子以水平速度v 0 (v 0 < E/B)先后进入方向互相垂直的匀强电场和匀强磁场区域,已知电场方向竖直向下,两个区域的宽度相同且紧邻在一起,在带电粒子穿过电场和磁场的过程中,(其所受重力忽略不计),电场和磁场对粒子所做的功为W 1;若把电场和磁场正交重叠,如图50所示,粒子仍以初速度v 0穿过重叠场区,在带电粒子穿过电场和磁场的过程中,电场和磁场对粒子所做的总功为W 2,比较W 1和W 2,则()A .一定是W 1> W 2B .一定是W 1=W 2C .一定是W 1<W 2D .可能是W 1 < W 2,也可能是W 1 > W 210如图所示,在倾角为α的光滑斜面上,垂直纸面放置一根长为L ,质量为m 的直导体棒.在导体棒中的电流I 垂直纸面向里时,欲使导体棒静止在斜面上,下列外加匀强磁场的磁感应强度B 的大小和方向正确的是 ( ) A.g IL m B αsin =,方向垂直斜面向上 B.g ILm B αsin =,方向垂直斜面向下 C.ILmg B αtan =,方向竖直向下 D.IL mg B αtan =,方向竖直向上 11.如图所示,虚线空间中存在由匀强电场E 和匀强磁场B 组成的正交或平行的电场和磁场,有一个带正电小球(电荷量为+q ,质量为m )从正交或平行的电磁复合场上方的某一高度自由落下,那么,带电小球可能沿直线通过的是 ( )12. 如图11所示,一束带电粒子以一定的初速度沿直线通过由相互正交的匀强磁场(磁感应强度为B )和匀强电场(电场强度为E )组成的速度选择器,然后粒子通过平板S 上的狭缝P 进入另一匀强磁场(磁感应强度为B ′),最终打在A 1A 2上,下列表述正确的是( )A .速度选择器中的磁场方向垂直纸面向里B .所有打在A 1A 2上的粒子,在磁感应强度为B ′的磁场中的运动时间都相同C .能通过狭缝P 的带电粒子的速率等于E BD .粒子打在A 1A 2的位置越靠近P ,粒子的比荷q m越大 13.劳伦斯和利文斯设计出回旋加速器,工作原理示意图如图4所示.置于高真空中的D 形金属盒半径为R ,两盒间的狭缝很小,带电粒子穿过的时间可忽略.磁感应强度为B 的匀强磁场与盒面垂直,高频交流电频率为f ,加速电压为U .若A 处粒子源产生的质子质量为m 、电荷量为+q ,在加速器中被加速,且加速过程中不考虑相对论效应和重力的影响.则下列说法正确的是 ( )图4A .质子被加速后的最大速度不可能超过2πRfB .质子离开回旋加速器时的最大动能与加速电压U 成正比C .质子第2次和第1次经过两D 形盒间狭缝后轨道半径之比为2∶1D .不改变磁感应强度B 和交流电频率f ,该回旋加速器仍可以加速氚核14 如图7所示,O 点有一粒子源,在某时刻发射大量质量为m 、电荷量为q 的带正电的粒子,它们的速度大小相等、速度方向均在xOy 平面内.在直线x =a 与x =2a 之间存在垂直于xOy。

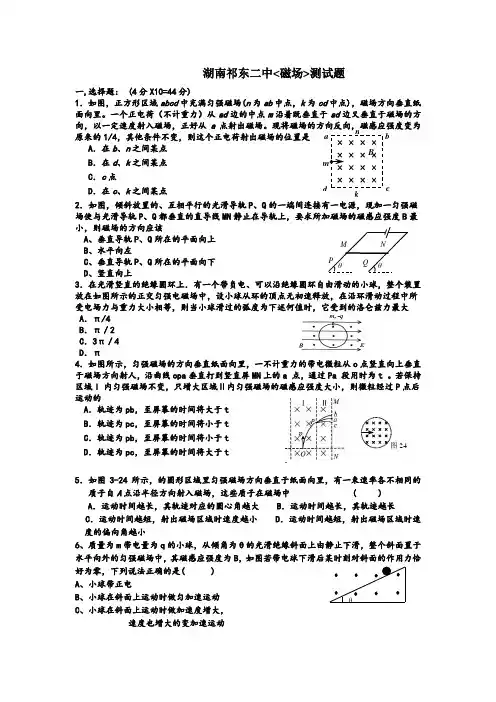

湖南祁东二中<磁场>测试题一,选择题: (4分X10=44分)1.如图,正方形区域abcd 中充满匀强磁场(n 为ab 中点,k 为cd 中点),磁场方向垂直纸面向里。
一个正电荷(不计重力)从ad 边的中点m 沿着既垂直于ad 边又垂直于磁场的方向,以一定速度射入磁场,正好从a 点射出磁场。
现将磁场的方向反向,磁感应强度变为原来的1/4,其他条件不变,则这个正电荷射出磁场的位置是 A .在b 、n 之间某点 B .在d 、k 之间某点C .c 点D .在c 、k 之间某点 2.如图,倾斜放置的、互相平行的光滑导轨P 、Q 的一端间连接有一电源,现加一匀强磁场使与光滑导轨P 、Q 都垂直的直导线MN 静止在导轨上,要求所加磁场的磁感应强度B 最小,则磁场的方向应该A 、垂直导轨P 、Q 所在的平面向上B 、水平向左C 、垂直导轨P 、Q 所在的平面向下D 、竖直向上3.在光滑竖直的绝缘圆环上.有一个带负电、可以沿绝缘圆环自由滑动的小球,整个装置放在如图所示的正交匀强电磁场中,设小球从环的顶点无初速释放,在沿环滑动过程中所受电场力与重力大小相等,则当小球滑过的弧度为下述何值时,它受到的洛仑兹力最大A .π/4B .π/2C .3π/4D .π4.如图所示,匀强磁场的方向垂直纸面向里,一不计重力的带电微粒从o 点竖直向上垂直于磁场方向射人,沿曲线opa 垂直打到竖直屏MN 上的a 点,通过Pa段用时为t 。
若保持区域I 内匀强磁场不变,只增大区域Ⅱ内匀强磁场的磁感应强度大小,则微粒经过P 点后运动的A .轨迹为pb ,至屏幕的时间将大于tB .轨迹为pc ,至屏幕的时间将小于tC .轨迹为pb ,至屏幕的时间将小于tD .轨迹为pc ,至屏幕的时间将大于t5.如图3-24所示,的圆形区域里匀强磁场方向垂直于纸面向里,有一束速率各不相同的质子自A 点沿半径方向射入磁场,这些质子在磁场中 ( )A .运动时间越长,其轨迹对应的圆心角越大B .运动时间越长,其轨迹越长C .运动时间越短,射出磁场区域时速度越小D .运动时间越短,射出磁场区域时速度的偏向角越小6、质量为m 带电量为q 的小球,从倾角为θ的光滑绝缘斜面上由静止下滑,整个斜面置于水平向外的匀强磁场中,其磁感应强度为B ,如图若带电球下滑后某时刻对斜面的作用力恰好为零,下列说法正确的是( )A 、小球带正电B 、小球在斜面上运动时做匀加速运动C 、小球在斜面上运动时做加速度增大,速度也增大的变加速运动b c P M N θ θ Q 24D、小球在斜面上下滑过程中,当小球对斜面压力为零时的速率为mgcosθ/(Bq)7.如图所示,一个带正电的小球沿光滑的水平绝缘桌面向右运动,到地板上,设其时间为t1,水平射程为s1,落地速率为v1场,其余条件不变时,小球飞行时间为t2,水平射程为s2,为v2,则 ( )A. t1< t2B. s1 >s2C. v1和 v2相同D.无法判断8.质量为m,电荷量为q的微粒以速度v与水平方向成θ角从O点进入方向如图的正交的匀强电场和匀强磁场组成的混合场区,该微粒在电场力、磁场力和重力的共同作用下,恰好沿直线运动到A。
图2高二物理磁场测试题1.关于磁感应强度,下列说法中正确的是( )A .由B =ILF可知,B 与F 成正比,与IL 成反比 B .一小段通电导体在某处不受磁场力,此处也可能有磁场 C .通电导线在磁场中受力越大,说明磁场越强 D .磁感应强度的方向就是该处电流受力方向2.如图2所示,通电直导线右边有一个矩形线框,线框平面与通电直导线共面,若使线框逐渐远离(平动)通电导线,则穿过线框的磁通量将 ( )A 、逐渐减小B 、逐渐增大C 、保持不变D 、不能确定3.如图3,条形磁铁放在水平桌面上,在其正中央的上方固定一根长直导线,导线与磁铁垂直.给导线通以垂直纸面向里的电流,用F N 表示磁铁对桌面的压力,用f 表示桌面对磁铁的摩擦力,则导线通电后与通电前相比较( )A .F N 减小,f =0B .F N 减小,f ≠0C .F N 增大,f =0D .F N 增大,f ≠04.两条直导线相互垂直,如图3所示,但相隔一个小距离,其中AB 是固定的,另一条CD 能自由转动,当直流电流按图所示方向通入两条导线时,CD 导线将( )A .逆时针方向转动,同时离开导线AB B .顺时针方向转动,同时离开导线AB C. 顺时针方向转动,同时靠近导线AB D .逆时针方向转动,同时靠近导线AB5.如图2所示,有一电子束沿水平向左的方向飞过阴极射线管的正上方,则阴极射线将会( )A 、向上偏斜B 、向下偏斜C 、向纸内偏斜D 、向纸外偏斜 6.下列说法正确的的 ( )A.运动电荷在磁感应强度不为零的地方,一定受到洛伦兹力的作用B. 运动电荷在某处不受洛伦兹力作用,则该处的磁感应强度一定为零 C .洛伦兹力不能改变带电粒子的速度大小,只改变速度的方向 D. 洛伦兹力对带电粒子不做功图27.质量为m、有效长度为L、电流强度为I的通电导体棒,水平静止在倾角为α的绝缘斜面上,整个装置处在匀强磁场中,在如图4所示四种情况下,导体与轨道间的摩擦力可能为零的是()8、电子在某一匀强磁场中做匀速圆周运动,下列说法正确的是:()A、速率越大,半径越大B、速度方向与磁场方向垂直C、速率越大,周期越大D、速率越小,周期越大9. 如图4,质量为m,电量为e的电子,由a点以速率v竖直向上射入方向垂直纸面向里的匀强磁场,经过一段时间后从b点以不变的速率反方向飞出,已知ab长为l。

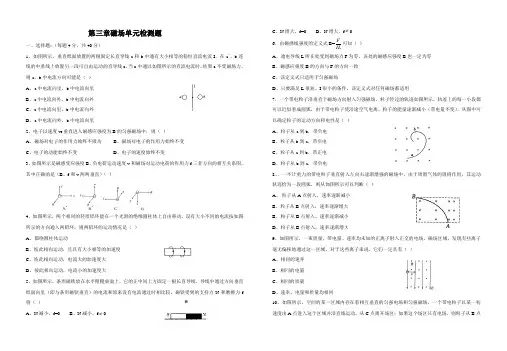

第三章磁场单元检测题一、选择题:(每题4分,共40分)1、如图所示,垂直纸面放置的两根固定长直导线a和b中通有大小相等的稳恒直流电流I,在a`、b连线的中垂线上放置另一段可自由运动的直导线c,当c中通以如图所示的直流电流时,结果c不受磁场力,则a、b中电流方向可能是()A、a中电流向里,b中电流向里B、a中电流向外,b中电流向外C、a中电流向里,b中电流向外D、a中电流向外,b中电流向里2、电子以速度v0垂直进入磁感应强度为B的匀强磁场中,则()A、磁场对电子的作用力始终不做功B、磁场对电子的作用力始终不变C、电子的动能始终不变D、电子的速度始终不变3、如图所示是磁感受应强度B、负电荷运动速度v和磁场对运动电荷的作用力f三者方向的相互关系图,其中正确的是(B、f和v两两垂直)()4、如图所示,两个相同的轻质铝环能在一个光滑的绝缘圆柱体上自由移动,设有大小不同的电流按如图所示的方向通入两铝环,则两铝环的运动情况是()A、都绕圆柱体运动B、彼此相向运动,且具有大小相等的加速度C、彼此相向运动,电流大的加速度大D、彼此相向运动,电流小的加速度大5、如图所示,条形磁铁放在水平粗糙桌面上,它的正中间上方固定一根长直导线,导线中通过方向垂直纸面向里(即与条形磁铁垂直)的电流和原来没有电流通过时相比较,磁铁受到的支持力N和磨擦力f 将()A、N减小,f=0B、N减小,f≠0C、N增大,f=0D、N增大,f≠06、由磁感线强度的定义式B=ILF可知()A、通电导线L所在处受到磁场力F为零,该处的磁感应强度B也一定为零B、磁感应强度B的方向与F的方向一致C、该定义式只适用于匀强磁场D、只要满足L很短、I很小的条件,该定义式对任何磁场都适用7、一个带电粒子沿垂直于磁场方向射入匀强磁场,粒子经过的轨迹如图所示,轨迹上的每一小段都可以近似看成圆弧,由于带电粒子使沿途空气电离,粒子的能量逐渐减小(带电量不变),从图中可以确定粒子的运动方向和电性是()A、粒子从a到b,带负电B、粒子从b到a,带负电C、粒子从a到b,带正电D、粒子从b到a,带负电8、、一不计重力的带电粒子垂直射入左向右逐渐增强的磁场中,由于周围气体的阻碍作用,其运动轨迹恰为一段圆弧,则从如图所示可以判断()A、粒子从A点射入,速率逐渐减小B、粒子从B点射入,速率逐渐增大B、粒子从B点射入,速率逐渐减小D、粒子从B点射入,速率逐渐增大9、如图所示,一束质量、带电量、速率均未知的正离子射入正交的电场、磁场区域,发现有些离子毫无偏移地通过这一区域,对于这些离子来说,它们一定具有()A、相同的速率B、相同的电量C、相同的质量D、速率、电量和质量均相同10、如图所示,空间的某一区域内存在着相互垂直的匀强电场和匀强磁场,一个带电粒子以某一初速度由A点进入这个区域并沿直线运动,从C点离开场区;如果这个场区只有电场,则粒子从B点离开场区;如果这个区域只有磁场,则这个粒子从D点离开场区。
高二物理《磁场》单元检测试卷
总分:100分 考试时间:100分钟
一、本大题12小题,每小题4分,共48分.在每小题给出的四个选项中,有一个或一个以上的选项正确。
全选对的得4分,选对但不全的得2分,有错或不答的得0分 1.下列关于磁场的说法中,正确的是 ( ) A 、只有磁铁周围才存在磁场
B 、磁场是假想的,不是客观存在的
C 、磁场只有在磁极与磁极、磁极和电流发生作用时才产生
D .磁极与磁极,磁极与电流、电流与电流之间都是通过磁场发生相互作用 2.关于磁感线的一些说法, 不正确的是 ( )
A. 磁感线上各点的切线方向, 就是该点的磁场方向
B. 磁场中两条磁感线一定不相交
C. 磁感线分布较密的地方, 磁感应强度较强
D. 通电螺线管的磁感线从北极出来, 终止于南极, 是一条不闭合的曲线
3. 如图所示, 在水平放置的光滑绝缘杆ab 上, 挂有两个相同的金属环M 和N .当 两环均通以图示的相同方向的电流时,分析下列说法中,哪种说法正确 ( ) A .两环静止不动 B .两环互相靠近 C .两环互相远离 D .两环同时向左运动
4. 一根有质量的金属棒MN ,两端用细软导线连接后悬挂于a 、b 两点.棒的中部 处于方向垂直纸面向里的匀强磁场中,棒中通有电流,方向从M 流向N ,此时悬线上有拉力.为了使拉力等于零,可( )
A .适当减小磁感应强度
B .使磁场反向
C .适当增大电流强度
D .使电流反向
5.一束粒子沿水平方向飞过小磁针的下方,如图所示,此时小磁针的S 极向 纸内偏转,这一束粒子可能是 ( )
A .向右飞行的正离子束
B 、向左飞行的负离子束
C 、向右飞行的电子束
D 、向左飞行的电子束
6.一个带电粒子,沿垂直于磁场的方向射入一匀强磁场,粒子的一段径迹如图25
所示。
径迹上的每一小段都可近似看成圆弧。
由于带电粒子使沿途的空气电离,
粒子的能量逐渐减小(带电量不变)从图中情况可以确定( ) A .粒子从a 到b ,带正电 B .粒子从b 到a ,带正电 C .粒子从a 到b ,带负电 D .粒子从b 到a ,带负电
7.在赤道上空,水平放置一根通以由西向东的电流的直导线,则此导线 ( ) A .受到竖直向上的安培力 B .受到竖直向下的安培力
C .受到由南向北的安培力
D .受到由西向东的安培力
8.如图所示,在虚线所包围的圆形区域内,有方向垂直于圆面向里的匀强磁场,从磁场边缘的A 点沿半径方向射入一束速率不同的质子,这些粒子在磁场里运动的过程中,下列结论中正确的是( ) A .运动时间越长的,其轨迹越长 B .运动时间越短的,射出磁场的速率越小 C .在磁场中偏转越小的,运动时间越短 D .所有质子在磁场里运动时间均相等
S
9.由磁感应强度的定义式B=F/IL 可知( )
A.若某处的磁感应强度为零,则通电导线放在该处所受安培力一定为零
B.通电导线放在磁场中某处不受安培力的作用时,则该处的磁感应强度一定为零 C.同一条通电导线放在磁场中某处所受的磁场力是一定的 D.磁场中某点的磁感应强度与该点是否放通电导线无关 10.从太阳或其他星体上放射出的宇宙射线中含有大量的高能带电粒子,这些高能粒子流到达地球会对地球上的生命带来危害,但是由于地球周围存在磁场,地磁场能改变宇宙射线中带电粒子的运动方向,对地球上的生命起到保护作用,如图所示。
那么( )
A .地磁场对宇宙射线的阻挡作用各处相同
B .地磁场对垂直射向地球表面的宇宙射线的阻挡作用在南、北
两极最强,赤道附近最弱 C .地磁场对垂直射向地球表面的宇宙射线的阻挡作用在南、北两极
最弱,赤道附近最强
D .地磁场会使沿地球赤道平面内射来的宇宙射线中的带电粒子向两极偏转 11. 一束几种不同的正离子, 垂直射入有正交的匀强磁场和匀强电场区域里, 离子束保持原运动方向未发生偏转. 接着进入另一匀强磁场, 发现这些离子分成几束如图. 对这些离子, 可得出结论 ( )
A 、它们的动能一定各不相同
B 、它们的电量可能各不相同
C 、它们的质量一定各不相同
D 、它们的荷质比一定各不相同
12.场强为E 的匀强电场和磁感强度为B 的匀强磁场正交。
如图所示,质量为m 的带电粒子在垂直于磁场方向的竖直平面内,做半径为R 的匀速圆周运动,设重力加速度为g ,则下列结论正确的是 ( ) A .粒子带负电,且q =mg /E B .粒子顺时针方向转动
C .粒子速度大小v =BgR /E
D .粒子的机械能守恒
二、本大题4小题,每空3分,共18分. 13.如图所示,电子射线管(A 为其阴极),放在蹄形磁铁的N 、S 两极间, 此时,荧光屏上的电子束运动径迹_____偏转。
(填“向上”、“向下”“不”)。
14.在匀强磁场中,有一段5cm 的导线和磁场垂直.当导线通过的电流是 lA 时,受磁场的作用力是0.1N ,那么磁感应强度B =_______T ;
15.如图所示,是等离子体发电机的示意图,磁感应强度为B ,两板间距离为d ,要使输出电压为U ,则等离子的速度V 为_______,a 是电源的_____极。
16.质量为m ,长为L 的导体棒静止于水平轨道上,通过的电流为I ,匀强磁场的磁感应强度为B ,其方向与轨道平面成θ角斜向上方,则MN 所受的支持力为___________,摩擦力为_________。
a
b
17.(10分)如图,在4101.9-⨯=B T 的匀强磁场中,CD 是垂直于磁场方向上的同一平面上的两点,相距d=0.05m ,磁场中运动的电子经过C 时,速度方向与CD 成︒30角,而后又通过D 点,求: (1)在图中标出电子在C 点受磁场力的方向。
(2)电子在磁场中运动的速度大小。
(3)电子从C 点到D 点经历的时间。
(电子的质量kg m 31101.9-⨯= 电量c e 19106.1-⨯-=)
18.(12分)如图所示,某区域有正交的匀强电场和匀强磁场,电场方向水平向右,磁场方向垂直纸面向里.场强E =103N/C.磁感应强度B =1T.现有一个质量m =2×10-6kg ,带电量q =+2×10-6C 的液
滴以某一速度进入该区域恰能作匀速直线运动,求这个速度的大小和方向.(g 取10m/s 2
)
19.(12分)在宽L=10cm 的区域内,存在着互相垂直的电场和磁场,如图所示.一束荷质比
e/m=1.8×1011C/kg 的电子以v =1.8×106m/s 的速度垂直射入场中而恰好不改变运动方向.若去掉电场,电子穿过磁场区后 偏离原方向5cm.那么如果去掉磁场而保持原电场,电子将偏离原方向多远?
+
D +
答案
一、选择题
二、填空题:13、向下,14、2,15、U/Bd,正,16、mg-BILcosθ,BILsinθ.
三、计算题:
17、解:(1)由左手定则判断,电子受磁场力方向垂直v斜向右下。
(2)由几何关系,电子圆运动半径r=d (1)
由洛伦兹力提供向心力,有evB=mv2/r (2)
由两式解得v=eBr/m,代入数据得v=8.0×106m/s
(3)∵
2m
T
eB
π
= , t=T/6=πm/3eB代入数据得t=6.5×10-9s
18.20m/s,斜向上与场强成600角。
19.电场、磁场都存在,电子匀速直线运动时,
eE=Bev解得E=Bv;单独存在磁场时,电子做匀速圆周运动,
解得:r=(L2+d2)/2d
电子在电场中做类平抛运动,偏离距离为d′,则。
