钻孔桩钢筋笼自动计算公式及范例(精)

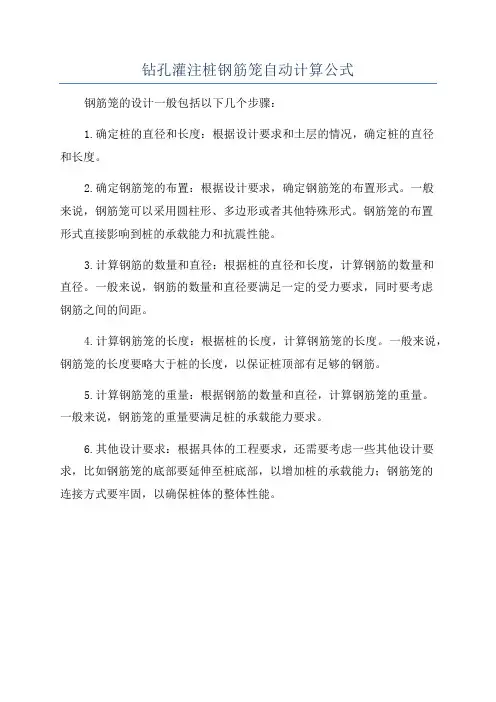

钻孔灌注桩钢筋笼自动计算公式
钢筋笼的设计一般包括以下几个步骤：
1.确定桩的直径和长度：根据设计要求和土层的情况，确定桩的直径
和长度。

2.确定钢筋笼的布置：根据设计要求，确定钢筋笼的布置形式。

一般
来说，钢筋笼可以采用圆柱形、多边形或者其他特殊形式。

钢筋笼的布置
形式直接影响到桩的承载能力和抗震性能。

3.计算钢筋的数量和直径：根据桩的直径和长度，计算钢筋的数量和
直径。

一般来说，钢筋的数量和直径要满足一定的受力要求，同时要考虑
钢筋之间的间距。

4.计算钢筋笼的长度：根据桩的长度，计算钢筋笼的长度。

一般来说，钢筋笼的长度要略大于桩的长度，以保证桩顶部有足够的钢筋。

5.计算钢筋笼的重量：根据钢筋的数量和直径，计算钢筋笼的重量。

一般来说，钢筋笼的重量要满足桩的承载能力要求。

6.其他设计要求：根据具体的工程要求，还需要考虑一些其他设计要求，比如钢筋笼的底部要延伸至桩底部，以增加桩的承载能力；钢筋笼的
连接方式要牢固，以确保桩体的整体性能。

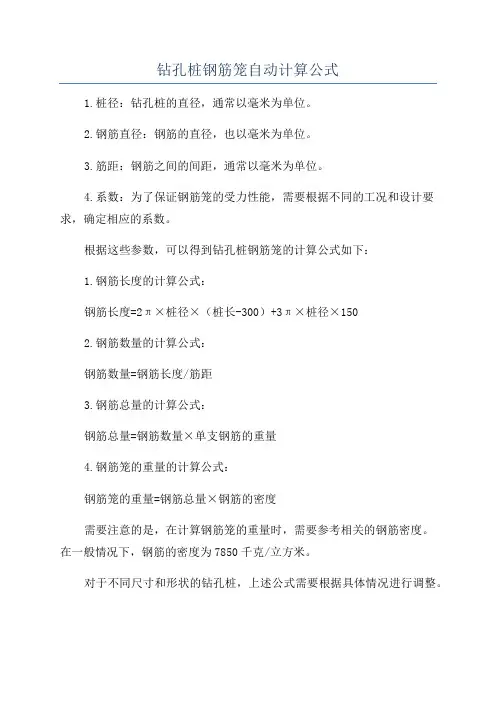

钻孔桩钢筋笼自动计算公式
1.桩径：钻孔桩的直径，通常以毫米为单位。

2.钢筋直径：钢筋的直径，也以毫米为单位。

3.筋距：钢筋之间的间距，通常以毫米为单位。

4.系数：为了保证钢筋笼的受力性能，需要根据不同的工况和设计要求，确定相应的系数。

根据这些参数，可以得到钻孔桩钢筋笼的计算公式如下：
1.钢筋长度的计算公式：
钢筋长度=2π×桩径×（桩长-300）+3π×桩径×150
2.钢筋数量的计算公式：
钢筋数量=钢筋长度/筋距
3.钢筋总量的计算公式：
钢筋总量=钢筋数量×单支钢筋的重量
4.钢筋笼的重量的计算公式：
钢筋笼的重量=钢筋总量×钢筋的密度
需要注意的是，在计算钢筋笼的重量时，需要参考相关的钢筋密度。

在一般情况下，钢筋的密度为7850千克/立方米。

对于不同尺寸和形状的钻孔桩，上述公式需要根据具体情况进行调整。

另外，在自动计算钻孔桩钢筋笼时，还可以使用计算机辅助设计（CAD）软件或者编写程序来实现。

通过这些软件或程序，可以输入钻孔桩的参数和要求，然后自动生成钢筋笼的设计图纸和计算结果。

通过自动计算钻孔桩钢筋笼，可以有效提高设计的准确性和效率，减少人为的误差和漏洞。

同时，也可以帮助工程师更好地进行施工规划和资源管理。

40.099.221.85本类型的钢筋说明：INT 为取整函数，ROUND 为四舍五入函数。

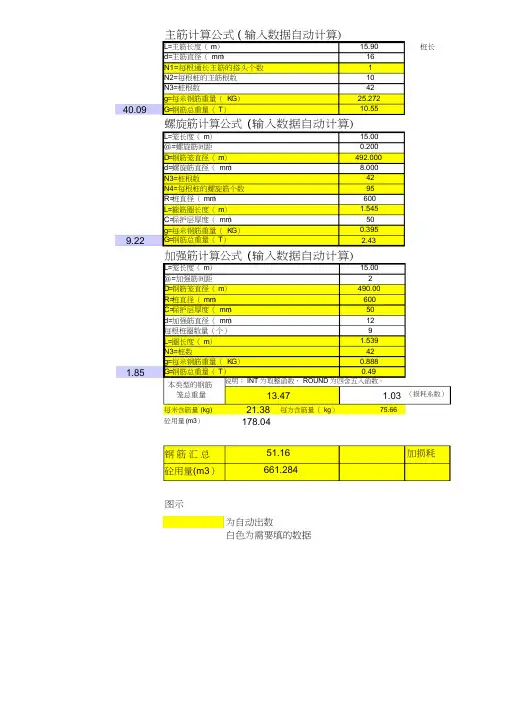

笼总重量13.47 1.03 （损耗系数）每米含筋量(kg) 21.38 每方含筋量（kg）75.66砼用量(m3）178.04钢筋汇总砼用量(m3）图示51.16661.284为自动出数白色为需要填的数据加损耗主筋计算公式( 输入数据自动计算)L=主筋长度（m）15.90 桩长d=主筋直径（mm）16N1=每根通长主筋的搭头个数 1N2=每根桩的主筋根数10N3=桩根数42g=每米钢筋重量（K G）25.272G=钢筋总重量（T）10.55螺旋筋计算公式( 输入数据自动计算)L=笼长度（m）15.00＠=螺旋筋间距0.200D=钢筋笼直径（m）492.000d=螺旋筋直径（mm）8.000N3=桩根数42N4=每根桩的螺旋筋个数95R=桩直径（mm）600L=箍筋圈长度（m） 1.545C=保护层厚度（mm）50g=每米钢筋重量（K G）0.395G=钢筋总重量（T） 2.43加强筋计算公式( 输入数据自动计算)L=笼长度（m）15.00＠=加强筋间距 2D=钢筋笼直径（m）490.00R=桩直径（mm）600C=保护层厚度（mm）50d=加强筋直径（mm）12每根桩圈数量（个）9L=圈长度（m） 1.539N3=桩数42g=每米钢筋重量（K G）0.888G=钢筋总重量（T）0.49￠16总重量（T) 1510 主筋计算公式( 输入数据自动计算)L=主筋长度（m）15.90 d=主筋直径（mm）16 N1=每根通长主筋的搭头个数1N2=每根桩的主筋根数10N3=桩根数85g=每米钢筋重量（K G）25.272 G=钢筋总重量（T）21.35￠8总重量（T) 螺旋筋计算公式( 输入数据自动计算)L=笼长度（m）15.00＠=螺旋筋间距0.200D=钢筋笼直径（m）492.000d=螺旋筋直径（mm）8.000N3=桩根数85N4=每根桩的螺旋筋个数95R=桩直径（mm）600L=箍筋圈长度（m） 1.545C=保护层厚度（mm）50g=每米钢筋重量（K G）0.395G=钢筋总重量（T） 4.93￠12总重量（T) 加强筋计算公式( 输入数据自动计算)L=笼长度（m）＠=加强筋间距D=钢筋笼直径（m）R=桩直径（mm）C=保护层厚度（mm）d=加强筋直径（mm）每根桩圈数量（个）L=圈长度（m）N3=桩数g=每米钢筋重量（K G）G=钢筋总重量（T）13.87423129 本类型的钢筋笼总重量每米含筋量(kg)砼用量(m3）说明：INT 为取整函数，27.2615.002490.00600501291.539850.8880.99ROUND 为四舍五入函数。

桩基钢筋笼计算公式桩基钢筋笼是在桩基施工中重要的构造部分，它能够增强桩体的抗弯和抗剪能力，提高桩基的承载力和稳定性。

正确计算并制作桩基钢筋笼至关重要，下面将介绍桩基钢筋笼计算的相关公式以及其指导意义。

一、桩基钢筋笼的计算公式1. 桩基承载力计算公式：桩基承载力 = 表观桩身积木核心积分立方体 * 端部阻力系数表观桩身积木核心积分立方体可以根据桩身的截面积和积木长度来计算，其公式如下：表观桩身积木核心积分立方体 = 桩身截面积 * 积木长度端部阻力系数是指桩基中的端部土壤与桩身的摩擦力和土壤的抗剪强度的比值，其计算需要根据现场测试结果和经验公式确定。

2. 钢筋笼纵向钢筋计算公式：纵向钢筋面积 = 承载力 * 系数 / (纵向钢筋抗拉强度 * 安全系数)系数可以根据桩的类型和设计要求来确定。

3. 钢筋笼横向钢筋计算公式：横向钢筋面积 = (桩身外径 - 钢筋直径 - 钢筋间距) * 纵向钢筋周长 / 钢筋间距钢筋间距一般根据设计要求来确定。

二、桩基钢筋笼计算的指导意义1. 提高桩基的承载力：通过合理计算钢筋笼的制作，可以确保桩的承载力符合设计要求，避免桩基发生失稳或破坏。

2. 增强桩体的抗弯和抗剪能力：适当增加钢筋笼的纵向和横向钢筋，可以提高桩体的抗弯和抗剪能力，增加桩基的稳定性。

3. 避免钢筋的浪费和不足：通过精确计算钢筋笼的钢筋数量和尺寸，可以避免钢筋的浪费和不足，提高施工的经济效益。

4. 确保桩基的质量和安全：合理计算钢筋笼的制作可以确保桩基的质量和安全性，提高工程的可靠性和耐久性。

综上所述，桩基钢筋笼计算是桩基施工中的重要环节，需要根据相关公式进行准确计算。

通过合理计算钢筋笼的制作，可以提高桩基的承载力、增强桩体的抗弯和抗剪能力，避免钢筋的浪费和不足，确保桩基的质量和安全。

希望本文能对桩基钢筋笼计算有所指导和启发。

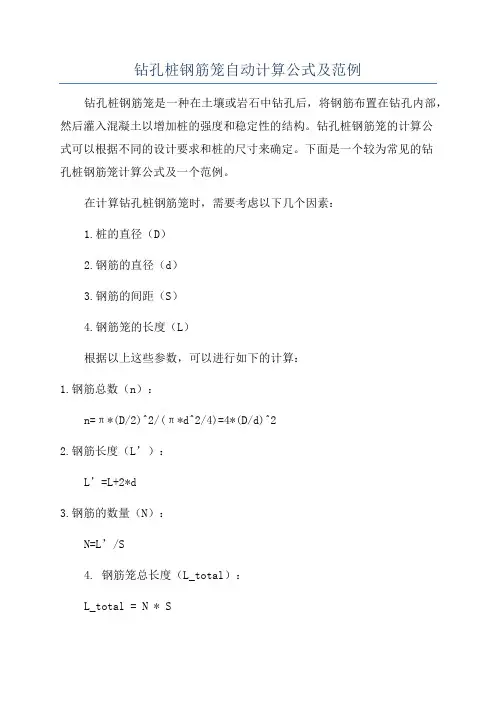

钻孔桩钢筋笼自动计算公式及范例
钻孔桩钢筋笼是一种在土壤或岩石中钻孔后，将钢筋布置在钻孔内部，然后灌入混凝土以增加桩的强度和稳定性的结构。

钻孔桩钢筋笼的计算公
式可以根据不同的设计要求和桩的尺寸来确定。

下面是一个较为常见的钻
孔桩钢筋笼计算公式及一个范例。

在计算钻孔桩钢筋笼时，需要考虑以下几个因素：
1.桩的直径（D）
2.钢筋的直径（d）
3.钢筋的间距（S）
4.钢筋笼的长度（L）
根据以上这些参数，可以进行如下的计算：
1.钢筋总数（n）：
n=π*(D/2)^2/(π*d^2/4)=4*(D/d)^2
2.钢筋长度（L’）：
L’=L+2*d
3.钢筋的数量（N）：
N=L’/S
4. 钢筋笼总长度（L_total）：
L_total = N * S
下面是一个具体的范例，假设需要设计一个直径为2米、钢筋直径为16毫米、钢筋间距为20毫米的钻孔桩钢筋笼，长度为6米：
1.钢筋总数（n）：
n=4*(2/0.016)^2=2000
2.钢筋长度（L’）：
L’=6+2*0.016=6.032（米）
3.钢筋的数量（N）：
N=6.032/0.02=301.6（根）
4. 钢筋笼总长度（L_total）：
L_total = 301.6 * 0.02 = 6.032（米）
根据上述计算，设计该直径为2米的钻孔桩钢筋笼时，需要2000根16毫米钢筋，钢筋的总长度为6.032米。

钻孔灌注桩钢筋笼计算1、螺旋箍筋计算方法：在圆柱形构件（如图形柱、管柱、灌注桩等）中，螺旋箍筋沿主筋圆周表面缠绕，其每米钢筋骨架长的螺旋箍筋长度，可按下式计算：l=2000лa/p×[1-e^2/4-3/64(e^2)^2 –5/256(e^2)^3]其中a=√（p^2+4D^2）/4e^2=(4a^2-D^2)/( 4a^2)式中a=√（p^2+4D^2）/4 ；√表示根号l——每1m钢筋骨架长的螺旋箍筋长度（㎜）；p——螺距（㎜）；л——圆周率，取3.1416；D——螺旋线的缠绕直径；采用箍筋的中心距，即主筋外皮距离加上一个箍筋直径（㎜）。

公式中括号内最后一项5/256(e^2)^3数值很小，一般在计算时略去。

2、螺旋箍筋简易计算方法方法一，螺旋箍筋长度亦可按以下简化公式计算：l=1000/p×√（лD）^2+p^2+лd/2式中d——螺旋箍筋的直径；其他符号意义同前。

方法二，对于箍筋间距要求不大严格的构件，或当p与D的比值较小（p/d＜0.5）时，箍筋长度也可以按下面近似公式计算：l=n√p^2+（лD）^2式中n——螺旋圈数；其他符号意义同前。

“^ ”表示次方的意识。

这个你需要先根据桩径及净保护层来确定加劲筋的外径，然后根据主筋的间距为20来平均分布在加劲筋的外径上，这样你就得到了主筋的根数，然后根据桩长-钢筋笼底部距离桩底的距离+钢筋笼伸入承台或者系梁的长度=钢筋笼主筋的长度，主筋的长度乘以根数乘以钢筋直径为14的单位重量就是主筋重量，箍筋可采用螺旋筋计算公式计算得出，加劲筋通过桩长确定个数，然后根据单根长乘以根数再乘以钢筋直径为14的单位重量就是主筋重量即可，最后将这名全部加起来就是钢筋笼的总重量！更多路桥相关技术问题建议你去：“路桥通，专业的路桥施工技术交流社区”中与广大技术人员进行交流！。

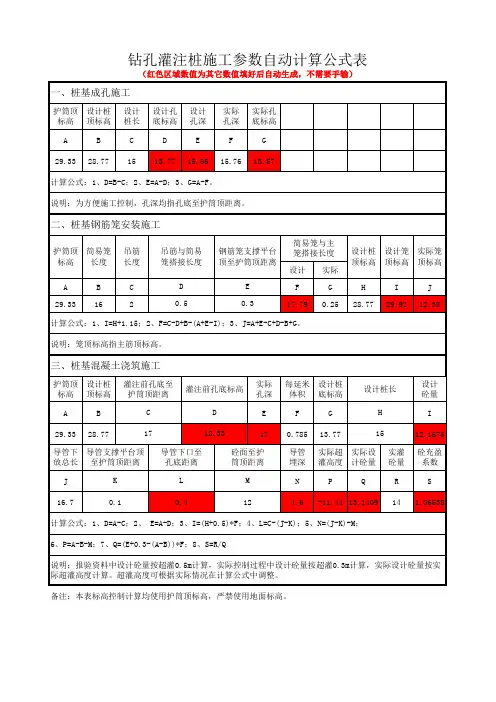

钻孔灌注桩计算公式
钻孔灌注桩计算公式
◆孔底标高=实测孔深+地面标高
◆钢筋笼总长=孔底标高--桩顶标高+锚锢长度（0.5m或抗拔桩
1.0）
◆笼顶标高=桩顶标高--锚锢长度（0.5m
或抗拔桩1.0m）
◆吊筋长度=桩顶标高—地面标高—伸入承台锚锢长度（0.5m或抗拔桩1.0m）+0.2 m
◆笼底标高=实测孔深+地面标高
◆距孔底=（30 cm
----50 cm
之间）
◆有效桩长=实测孔深—桩顶标高+地面标高◆理论方量=（有效桩长+设计混凝土松散层长度1.5）×3.14×πr2
◆充盈系数=实际砼量÷理论砼量
◆塌落度（180-220mm
之间）
◆沉渣厚度（0---5cm）
◆泥浆比重（1.15---1.2）
◆导管长度(m)÷2.5=导管节数
◆导管长度—终孔深度=导管高出地面
◆终孔深度（m）--沉渣厚度(cm)
(0.02--0.03—0.04)=二次清孔后深度(m)
◆初灌量=超灌高度×（桩径÷2）²×3.14×充盈系数+导管深度÷2×(导管直径
250mm)0.1252×3.14。

1、螺旋箍筋计算方法：在圆柱形构件（如图形柱、管柱、灌注桩等）中，螺旋箍筋沿主筋圆周表面缠绕，其每米钢筋骨架长的螺旋箍筋长度，可按下式计算：
l=2000лa/p×[1-e^2/4-3/64(e^2)^2 –5/256(e^2)^3]
其中a=√（p^2+4D^2）/4
e2=(4a^2-D^2)/( 4a^2)
式中l——每1m钢筋骨架长的螺旋箍筋长度（㎜）；
p——螺距（㎜）；
л——圆周率，取3.1416；
D——螺旋线的缠绕直径；采用箍筋的中心距，即主筋外皮距离加上一个箍筋直径（㎜）。

公式中括号内最后一项5/256(e^2)^3数值很小，一般在计算时略去。

2、螺旋箍筋简易计算方法
方法一，螺旋箍筋长度亦可按以下简化公式计算：
l=1000/p×√（лD）^2+p^2+лd/2
式中d——螺旋箍筋的直径；
其他符号意义同前。

方法二，对于箍筋间距要求不大严格的构件，或当p与D的比值较小（p/d＜0.5）时，箍筋长度也可以按下面近似公式计算：
l=n√p^2+（лD）^2
式中n——螺旋圈数；
其他符号意义同前。

― ^ ‖表示次方的意思。

还有桩径1600mm的内有正三角形加劲箍筋。

半径为R的圆内接正三角形
圆心就是三角形的中心,也就是重心,所以三角形的边长等于(根号3)R,面积是3(根号3)(R的平方)/4
边心距是R/2
正方形的边长
其对角线长是圆的直径,所以边长等于(根号2)R,面积是2(R的平方),边心距是(根号2)R/2。

钻孔灌注桩钢筋笼自动计算公式范本一：1. 功能介绍：本文档针对钻孔灌注桩钢筋笼的自动计算公式进行详细解释和使用说明。

2. 钻孔灌注桩钢筋笼的自动计算公式介绍：2.1 钻孔灌注桩钢筋笼的设计原理和要求；2.2 钻孔灌注桩钢筋笼自动计算公式的推导过程；2.3 钻孔灌注桩钢筋笼自动计算公式的适用范围和限制；2.4 钻孔灌注桩钢筋笼自动计算公式的使用方法和步骤。

3. 钻孔灌注桩钢筋笼的自动计算公式使用示例：3.1 钻孔灌注桩钢筋笼计算参数的选择和输入；3.2 钻孔灌注桩钢筋笼计算公式的具体步骤；3.3 钻孔灌注桩钢筋笼计算结果的解读和分析。

4. 附件：本文档涉及的附件包括钻孔灌注桩钢筋笼设计图纸、计算示例表格等。

5. 法律名词及注释：5.1 钻孔灌注桩：一种常用的地基处理方法，通过在地质层中打孔并注入灌浆材料来增加地基的承载能力。

5.2 钢筋笼：用来增加钻孔灌注桩强度和稳定性的钢筋结构。

范本二：1. 引言：本文档旨在提供钻孔灌注桩钢筋笼自动计算公式的详细信息，以便了解和运用该公式。

2. 钻孔灌注桩钢筋笼的设计原理和要求：2.1 钻孔灌注桩的定义和分类；2.2 钻孔灌注桩的设计要求和技术要点；2.3 钢筋笼的设计原理和要求；2.4 钢筋笼与钻孔灌注桩的关系和重要性。

3. 钻孔灌注桩钢筋笼自动计算公式的推导过程：3.1 钻孔灌注桩的力学模型和假设；3.2 钻孔灌注桩钢筋笼的受力分析和计算方法；3.3 钻孔灌注桩钢筋笼自动计算公式的推导过程。

4. 钻孔灌注桩钢筋笼自动计算公式的适用范围和限制：4.1 钻孔灌注桩钢筋笼计算公式的适用对象和场景；4.2 钻孔灌注桩钢筋笼计算公式的局限性和假设条件。

5. 钻孔灌注桩钢筋笼自动计算公式的使用方法和步骤：5.1 钻孔灌注桩钢筋笼计算公式的输入参数和数据准备；5.2 钻孔灌注桩钢筋笼计算公式的运算过程和结果输出；5.3 钻孔灌注桩钢筋笼计算公式的结果评估和应用建议。

附件：本文档涉及的附件包括钻孔灌注桩钢筋笼设计规范、计算示例图表等。
