配电柜是配电系统的末级设备，分为动力配电柜、照明配电柜和计量柜。

其具体标准和要求如下：
- 配电箱、开关箱的箱体材料，一般选用钢板，亦可选用绝缘板，但不宜选用木质材料。

- 电箱、开关箱应安装端正、牢固、不得倒置、歪斜。

固定式配电箱、开关箱的下底与地面垂直具体应大于1.3m、小于或者等于
1.5m；移动式分配电箱、开关箱的下底与地面垂直的距离应大于等于0.6m、小于等于1.5m。

- 进入高压配电柜的电源线，严禁用插销连接。

- 电箱之间的距离不宜太远。

分配电箱与开关箱的距离不超过30m。

开关箱与固定式用电设备的水平距离不宜超过3m。

- 每台用电设备应有各自的专用的开关箱。

施工现场每台用电设备应有各自专用的开关箱，且必须满足“一机一闸一漏”要求，严禁用同一个开关电器直接控制两台及两台以上用电设备（包含插座）。

- 开关箱中必须设漏电保护器，其额定漏电动作电流应不大于30ma，漏电动作时间应不大于0.1s。

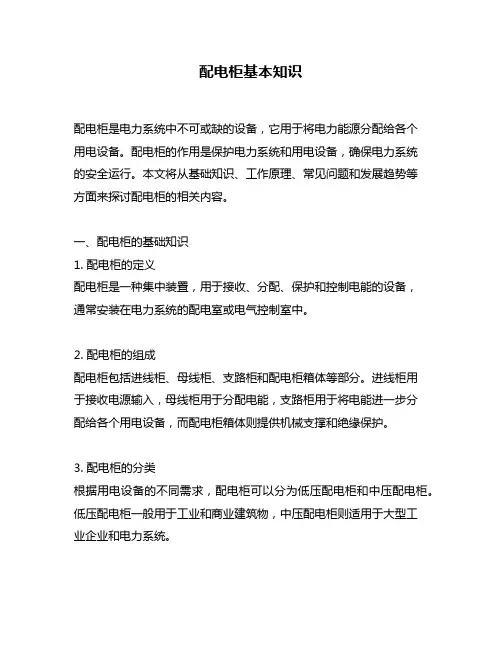

配电柜基本知识配电柜是电力系统中不可或缺的设备，它用于将电力能源分配给各个用电设备。

配电柜的作用是保护电力系统和用电设备，确保电力系统的安全运行。

本文将从基础知识、工作原理、常见问题和发展趋势等方面来探讨配电柜的相关内容。

一、配电柜的基础知识1. 配电柜的定义配电柜是一种集中装置，用于接收、分配、保护和控制电能的设备，通常安装在电力系统的配电室或电气控制室中。

2. 配电柜的组成配电柜包括进线柜、母线柜、支路柜和配电柜箱体等部分。

进线柜用于接收电源输入，母线柜用于分配电能，支路柜用于将电能进一步分配给各个用电设备，而配电柜箱体则提供机械支撑和绝缘保护。

3. 配电柜的分类根据用电设备的不同需求，配电柜可以分为低压配电柜和中压配电柜。

低压配电柜一般用于工业和商业建筑物，中压配电柜则适用于大型工业企业和电力系统。

二、配电柜的工作原理1. 电能进入配电柜电能从电源进入配电柜的进线柜，进入到母线柜进行分配。

2. 电能分配母线柜将电能分配给各个支路柜，支路柜再将电能分配给各个用电设备，并根据需要进行保护和控制。

3. 保护和控制配电柜通过安装不同的保护设备和控制设备，以确保电力系统和用电设备的安全运行。

常见的保护设备包括过载保护器、短路保护器和接地保护器，而控制设备包括断路器、接触器和继电器等。

三、配电柜常见问题及解决方法1. 过载问题当电流超过配电柜的额定负荷时，可能会造成过载。

解决方法是增加配电柜的容量或进行合理的负荷分配。

2. 短路问题短路是指电流在非正常路径上流动，可能会导致火灾等危险。

解决方法是安装短路保护器，及时切断电路。

3. 漏电问题漏电指电流在非正常路径上泄露到地，可能会造成触电危险。

解决方法是安装接地保护器，及时检测和切断漏电电路。

四、配电柜的发展趋势1. 智能化随着科技的不断发展，配电柜正朝着智能化方向发展。

智能配电柜可以实现远程监控、故障诊断和自动报警等功能，提高了电力系统的安全性和可靠性。

配电柜工作原理及应用配电柜，又称电力配电柜，是电力系统中重要的设备，用于管理、分配和保护电力。

它起着集中控制电力系统的作用，可以将输入电源分配到不同的电器设备或电路上，同时提供各种保护装置以保证电力系统的安全运行。

下面将详细介绍配电柜的工作原理及应用。

一、工作原理1. 输入电源：配电柜通过电缆或导线与输入电源相连。

输入电源可以是电力系统的直流或交流电，也可以是发电机或太阳能电池等，不同的输入电源需要适配对应的电压、电流等参数。

2. 供电分配：配电柜将输入电源的电能分配到不同的输出回路中。

通常，配电柜内有一个电流互感器，用于测量输入电源的电流值，根据这个值进行功率分配。

3. 输出回路：输出回路是配电柜的核心部分，它将电能分配到不同的电器设备或电路上。

输出回路包括电源插座、开关等设备，以及电流保护器、过载保护器等保护装置。

这些保护装置在电路过载、短路或其他故障时会起到自动切断电源的作用，以保护设备和人员的安全。

4. 配电系统监控：现代的配电柜通常配备有监控系统，能够实时监测输入电源的参数、输出回路的电能消耗情况，以及保护装置的状态。

监控系统可以通过远程通信方式与控制中心连接，方便操作和管理。

二、应用领域1. 工业领域：配电柜广泛应用于工业生产线、工厂、加工厂等工业场所。

它可以将电力供应到不同的设备或生产线，保障工程的正常运行。

同时，配电柜可以根据需要对不同的设备或电路进行独立控制，提高电力资源的利用效率。

2. 商业领域：商业建筑如商场、办公楼、酒店等，也需要配电柜来管理和分配电力资源。

商业建筑通常有多个电路需要供电，配电柜可以将电力分配到各个电器设备、照明系统、空调等设备上，并提供相应的保护功能，确保建筑物安全运行。

3. 住宅领域：在住宅区，每个住户都需要电力供应。

配电柜起到将总电源分配到不同住户的作用，每个住户都有独立的电力回路。

此外，配电柜还可以将电力供应到公共区域如电梯、走廊照明等，提供必要的电力服务。

配电柜的几个常见种类及用途配电柜是电力系统中的重要设备，主要用于对电能进行分配、控制和保护。

根据不同的用途和功能需求，配电柜可以分为几个常见种类。

一、低压配电柜低压配电柜是最常见的一种配电柜，广泛应用于工业、商业和居民建筑等场所。

它主要用于将供电线路分配到各个回路，实现对电能的分配和控制。

低压配电柜通常由断路器、接触器、熔断器、电动机保护器等组成，能够对电路进行过载和短路保护。

此外，低压配电柜还可以根据需要配置电能计量仪表，实现对电能消耗的监测和管理。

二、中压配电柜中压配电柜主要用于配电系统中的中压侧，将来自变电站的中压电能分配到不同的负荷回路。

它具有较高的断路能力和较强的抗干扰能力，能够保护电网和负荷设备的安全运行。

中压配电柜通常由负荷开关、隔离开关、真空断路器等组成，能够实现对中压电路的分配、控制和保护。

中压配电柜在工业生产和城市供电系统中起着重要作用。

三、直流配电柜直流配电柜主要用于直流电源系统，如电力系统的直流供电、电池组的直流供电等。

直流配电柜通常由直流断路器、隔离开关、电流互感器等组成，能够实现对直流电路的分配、控制和保护。

直流配电柜具有快速动作、可靠性高的特点，能够满足对直流电源系统的要求。

四、智能配电柜随着信息技术的发展，智能配电柜逐渐应用于配电系统中。

智能配电柜通过集成电力监测、通信、控制和保护等功能，实现对电能消耗的监测、管理和控制。

智能配电柜能够通过互联网实现对远程设备的监控和操作，提高配电系统的可靠性和运行效率。

智能配电柜广泛应用于大型工业厂区、商业建筑和数据中心等场所。

五、变频器配电柜变频器配电柜主要用于控制和保护变频器设备。

变频器是一种能够调节电机转速的设备，广泛应用于工业生产中。

变频器配电柜通常由变频器、断路器、接触器等组成，能够实现对变频器设备的电能分配和控制。

变频器配电柜具有较高的电气性能和抗干扰能力，能够保护变频器设备的安全运行。

配电柜是电力系统中不可或缺的设备，不同的配电柜根据其用途和功能需求，具有不同的特点和组成结构。
