前台督导设备开通指南
1 BS8300设备面板图
注意事项：
BPL1连接RRU用的是10G光模块。
UBPM连接RRU用的是6G光模块。
2设备上下电
2.1设备上电前准备
●对硬件安装进行正确性与可靠性检查，主要是线缆连接、包括S1接口（连接传输的接口）、Ir
接口、GPS时钟接口、接地线连接、电源接入接口、直流电源防雷箱线缆等。
●确认供电电压符合设备要求。
●确认设备所有供电空开处于闭合状态。
2.2上电步骤
1.将所有单板/模块从机框拔出；
2.开启输入到设备的配电柜电源开关，用万用表测量输入到机箱/机柜的-48V电源；
3.关闭输入到设备的配电柜电源开关，将设备的电源电缆连接到供电电源；
4.开启输入到BBU的配电柜电源开关，如未发现异常则插入各个单板，即完成上电。
2.3下点步骤
1.检查是否有当前要备份的数据；
2.关闭PM模块上的电源开关；
3.断开输入到设备的配电柜电源开关。
3单板说明
3.1 CCC面板接口说明
3.2 CCC面板指示灯说明
3.3基带处理单板BPL1/UBPM接口说明BPL1是支持LTE网络的基带处理板；
3.4基带处理单板指示灯状态说明
3.5 R8868E接口说明
3.6R8868E指示灯状态说明
4 RRU与天线接口说明。
基站开通步骤一．前期准备。
1. 接到公司开通通知后，与客户、工程队及随工人员协调。
与客户协商设备到达时间，与工程队协商安装时间车辆安排及会合地点等。
确定基站的具体位置，并提前拿到机房钥匙。
2．基站的站型、具体配置、安装图纸等都要提前了解，做到胸有成竹。
3．准备必要的工具。
4．明确基站开通时间并与bsc沟通。
5．准时到达现场。
二．安装及开通。
1．检查设备到货情况，确认无误并签收。
2．天馈系统安装。
2.1 首先了解现场情况，检查铁塔、机房等有无地网，与图纸是否一致。
移动通信基站应按均压、等电位的原理，将工作地、保护地和防雷地组成一个联合接地网。
基站的接地电阻值应小于5Ω，对于年雷暴日小于20天的地区，接地电阻值可小于10Ω。
基站地网由机房地网、铁塔地网和变压器地网组成。
移动通信基站天线应在防雷装置的保护范围内，防雷装置应设置专用雷电流引下线，材料宜采用40mm×4mm的镀锌扁钢。
2.2 协助工程队安装天线。
用指北针测量天线方位角使其符合0度、120度、240度的标准。
确定天线俯仰角符合规范。
各处螺丝都拧紧。
2.3 协助工程队安装馈线。
馈线应符合以下标准：2.3.1 馈线安装标准：馈线的规格、型号应符合施工图设计要求，基站室内外所用馈线应是阻燃的。
馈线路由走向应符合施工图设计要求，馈线不能悬空布放，安装应牢固可靠。
馈线长度应合适，富余的线缆要排列布置整齐。
馈线安装应该整齐美观，无交叉；并保证外观无损坏。
馈线到天线端的小区连接和机柜端的小区连接都正确。
保证无线部件都与馈线正确、可靠、紧固联接，并且馈线接头处内部金属没有外露。
室外馈线接头、天馈线接头都必须经防水密封处理。
保证没有金属废屑和其他非金属物遗留在馈线里。
严禁天线与7/8”或1-5/8”馈线直接相连，应先与1/2”跳线连接，再连接7/8”或1-5/8”馈线。
严禁用天线吊装馈线。
天线端馈线固定时，第一个馈线卡子与馈线接头间的距离应在60cm 以内。

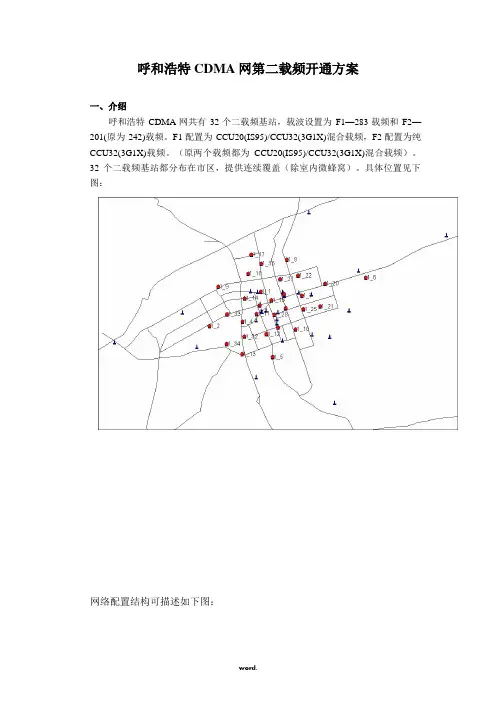

呼和浩特CDMA网第二载频开通方案一、介绍呼和浩特CDMA网共有32个二载频基站，载波设置为F1—283载频和F2—201(原为242)载频。
F1配置为CCU20(IS95)/CCU32(3G1X)混合载频，F2配置为纯CCU32(3G1X)载频。
（原两个载频都为CCU20(IS95)/CCU32(3G1X)混合载频）。
32个二载频基站都分布在市区，提供连续覆盖（除室内微蜂窝）。
具体位置见下图：网络配置结构可描述如下图：二、开通计划1．硬件安装调试进度：近期要开通的30个二载频基站中现已经安装调试完28个基站，均开通为测试载波状态。
剩余2个站待条件具备后将在近期安装调试完成，并开通为测试载波状态。
2．第二载波参数设置：（1）话务平衡方面：根据联通总部要求，95手机待机在283载频上，1X手机根据哈希算法随机待机在283或201载频上。
95手机语音起呼或被叫时，优先占用283载频上的95信道，待机在283载频上的1X手机语音起呼或被叫时，优先占用283载频上的1X 信道，如果283载频负载达到80%时，新语音起呼或被叫占用201载频。
当待机在201载频上的1X手机语音起呼或被叫时，占用201载频，当待机在283或201载频上的1X手机发起数据呼叫时，占用201载频。
对二载频基站主要参数设置如下：（2）载频间切换呼和浩特CDMA网第二载频设计为市区连续覆盖（除室内微蜂窝），所以在第二载波连续覆盖区域将不发生载频间切换，只有手机用户移动到二载频基站与一载频基站的边界区域，才会发生F2（201）到F1（283）的下切换。
对于边界扇区主要参数设置如下：4．大面积路测测试设备：3G CAIT测试条件：目前全部已开通的二载频基站均设置在测试载波状态，确保不影响现网运行。
使用测试手机（工作于第二载频），对第二载频作全面测试，测试项目：（1）在第二载频的覆盖区域作大面积路测，确保第二载频工作正常。
（2）在二载频基站与一载频基站的边界区域作两个载频的覆盖比较测试、调整，尽量使边界扇区的两个载频覆盖一致。
F频段双模（单光纤）改造流程安徽移动TD-LTE F频段双模改造工程量大工期短，为了指导开站，现制作了F频段双模改造数据演示稿，希望能给大家的开站工作带来帮助。
TDS网络改造为TD-SCDMA& TD-LTE双模网络时，TDS侧数据为改造数据，而TDL侧为新建数据。
基站数据下发前，要在BBU的6号槽扩UMPTb板，2号槽扩LBBPd板，18号和19号（可利旧）槽扩UPEUc板，UMPTb板新增一路传输，TDS和TDL于2号槽共传输。
备份TDS基站脚本和告警，备份不可用载波和不可用小区等。
以下是基站数据制作步骤：一．改造的TDS基站summary表制作1.登陆OMC920，备份要改造的F频段TDS基站脚本和该基站所在RNC的BCP文件。
备份TDS基站脚本2014-5-26 华为保密信息,未经授权禁止第1页, 共15页2014-5-26 华为保密信息,未经授权禁止第2页, 共15页备份RNC BCP 文件2. 打开CME，将RNC BCP文件导入CME 中生成网元，3. 将基站脚本导入到RNC 下对应的基站中：CME---TDS 应用---NodeB 管理---批导入NodeB物理配置文件，选择待改造的基站脚本文件搜索---增加---导入成功后基站显示特殊状态，如下图所示，表示基站数据已经导入CME中。
2014-5-26 华为保密信息,未经授权禁止第3页, 共15页4.导出TDS基站summary表：CME---TDS---站点工具---站点导出，在站点导出页签选择增手动选择加---将待升级的站点导出。
加载项，选中其他sheet页中的基站名字，点击典型扩容改造。
2014-5-26 华为保密信息,未经授权禁止第4页, 共15页按照需求修改基本配置后提交，如下图●选择改造的基站站型：双模；●双模RRU必须设置CPRI压缩为普通压缩；2014-5-26 华为保密信息,未经授权禁止第5页, 共15页●双光纤规则：小区IQ位宽15bit时一定是双光纤连接，9bit时如果TDL F频段带宽大于20M或TDS侧单小区大于6c就需要双光纤。
1、ftp的设置，ftp地址：192.254.1/2.X；与前台IP同一网段。
ftp主目录：设置1个空文件夹即可。
用户名：ftpuser密码：ftp1232、LMT连接前台IP：192.254.1/2.16注意开启内置FTP3、登录后界面4、按设备实际情况添加单板右键槽位添加——选择单板——确定5、添加NodeB基本配置设备管理——NodeB信息管理NodeB标志：NodeBIDATM地址配置6、SNTP服务器地址配置设备管理——SNTP配置，每个RNC下地址唯一，可问后台。
7、配置风扇设备管理——风扇管理，默认添加即可。
8、配置GPS设备管理——GPS管理9、配置E1传输管理——E1连线管理，根据站点实际E1数量确定设置为使用的E1。
10、配置IMA组传输管理——IMA组参数管理对于超过4条E1的基站，要配置双IMA组，IMA组号分别为0和1。
注意选择每个IMA 组的E1。
11、配置AAL5，如下图：注意配置CCP时端口号为1，其他为0.12、配置AAL2根据IMA组内E1数量添加，3条E1站点添加2条RTVBR类型和2条UBR类型。
4条或5条则添加3条RTVBR类型和2条UBR类型。
VPI固定为1；VCI从150开始顺序排。
PathID：对应每条有1个ID，按序排下。
业务类型：据E1条数确定。
链路指示：与PathID对应。
13、配置光接口无线资源管理——光接口管理根据实际RRU连接的哪个光口配置。
光纤编号：0，1，2，……接口板：据实际连接选择。
光口编号：0，1，2……光口类型：2.5G-2/10/40km-48AC14、添加RRU无线资源管理——射频资源管理射频资源类型：根据实际连接RRU类型选择；通道个数：依RRU通道数确定；光纤编号：据实际连接的光口确定。
15、添加天线系统无线资源管理——天线系统管理16、添加物理站点，修改物理站点名17、配置扇区扇区标识：0、1、2……扇区名称：物理站点名+1/2/3扇区选择扇区对应的天线系统。
华为开站流程下面华为BTS3012基站为例，讲述华为开站数据的制作，主要包含BSC6000数据制作、PCU数据制作和MSC侧小区数据制作三个部分。
基本原理1、传输端口的表示方式华为制作新建数据，首先要知道对应的传输端口，传输端口一般表示为0-18-0，其中第一个0表示BSC6000的插框号、18表示GEIUB板的槽位号、第二个0表示GEIUB板上的端口号。
2、配置原则BSC6000满配置最大支持2084个载频，一个插框最大支持512个载频，一个GEIUB板最大支持128个载频，一个基站下最多配置12个小区，一个小区下最多配置24个载频。
3、一路E1支持的TRX 数目的计算方法一路E1支持的TRX数目由配置在E1上的OML、RSL以及业务信道数目决定。
对E1时隙的分配包括:A、业务信道，一个全速率信道占用四分之一个时隙，一个半速率信道占用八份之一个时隙B、 OML和RSL，复用时一条OML和一条RSL或两条OML或两条RSL占用一个时隙，不复用时一条OML或RSL单独占用一个时隙。
C、 BCCH、SDCCH等信令信道不占用E1时隙。
一个空闲时隙占用四分之一个时隙。
综上所述，一路E1支持的TRX数目为n，n满足以下不等式:1/2*(a+n)+1/4*(8*n-b-c+d)<=32-1对以上不等式的解释如下:a ——该路E1上配置的所有站点个数，也就是OML数目;b ——配置在该路E1上的小区数目c ——配置在该路E1上的所有小区的SDCCH等信道的数目d ——配置的空闲时隙数。
1/2*(a+n)—— OML和RSL占用的E1时隙数目(计算时向上取整)8*n ——每个TRX包含8个信道，n个TRX包含8n个信道因此在不开EDGE的小区，一路E1最多支持12个TRX;在开通EDGE小区，一路E1最多支持8个TRX。
一、工作准备在制作华为数据之前必须确认传输端口号和完成基站参数设计规划表，参数设计规划表包含小区基本数据、小区空闲模式下数据、小区呼叫控制数据、小区切换数据等。
准备工作设备检查：如果出现问题，先拍照，留下证据。
安装，重点是防水问题。
没有用的光纤要求全部拆掉。
机柜要保持美观。
走线要规范。
馈线窗回水弯。
工具准备：螺丝刀（大、小）、网线软件准备：LMT-B（TD-S）、LMT（TD-L）、本地维护工具（近端操作）硬件准备：SCTA-IP、SCTE、BPOE、BPOG；备件准备（光衰、光模块、尾纤）。
数据准备：1、5116替换18AE站型（仅支持IP传输）需要提前备份传输配置文件1.1网线直连18AE的aCCU板卡最后一个光口DBG口登陆IP：172.27.244.17 用户名：superuser 密码：789456导出3G原有传输配置文件1.2记录之前网元布配信息，包括载波数、天线类型、方向角，网元布配方式（可以在网元布配里查询）。
注意：小区载波数配置必需和RNC配置相同，否则小区无法建立注意：天线类型必需和所安装天线保持一致，若不同会对网络产生影响2、5116替换18AE站型（仅支持ATM传输）具体的参数修改详看附件。
2.1登录18AEBBU，记录之前网元布配信，跟上述1.2一样。
当以上准备工作完成后，就可以通知施工队伍进行BBU下电更换TD-S1、设备上电，插入板卡SCTA（0槽位）BPOE（7槽位）BPOG（4槽位）2、GPS正常连接到SCTA板卡；RRU光纤插入到BPOG中，光纤顺序对应RRU 中的OP口的顺序3、登陆LMT-B，登陆IP：172.27.245.91，导入之前保存好的该站传输配置文件，设置盲起开关状态为：关闭4、传输参数（以下是IP传输的，如果是ATM改IP也就是电口改光口，请详看最后附件）。
4.1先是物理端口传输参数修改Iub接口参数—网元标识物理端口传输参数为有效154.2然后是逻辑端口传输参数修改逻辑端口传输参数—物理端口插槽号2改为0；1改为0；一共4个0。
5、板卡升级，升级完成后SCTA板卡会自动复位EMB5116F.dtz 固件EMB5116S.dtz 软件EMB5116R.dtz RRU升级完成后会自动复位基站6、等待基站运行到正常运行阶段，初配阶段进行网元布配。
一步一步开爱立信RBS2000系列基站（R10、EDGE）开站流程，索要工单—BSC做数据—下站本调—开起新站—填写工程调测单并签字—完成。
1、B SC机房做数据在移动机房，首先问移动要小区参数主要有（站所在局名，传输的DIP号，CELL名称，小区的BSIC，BCCHNO，TCH(DCHNO)，MO的TG号），索要到以上参数后，在操做终端上找到开新站的模板数据（其实主要是提供小区参数数据）。
如下，就是移动公司给的工单和开站的模板数据。
江阴RBS工单, 4/2/4配置)：CGI 站名BCCH TCH BSIC DIP BSC TG:460-00-20807-22301 WX42230 70 17、24、53 73 172RBL T，173RBL T WXBSC72 201460-00-20807-22302 WX42230 66 11、43 201460-00-20807-22303 WX42230 40 35、45、59 74 174RBL T 202以上工单是开一个新站必须知道的数据。
以下数据是移动公司给的模板数据。
注意：红色的是开不同新站，必须对照工单修改的数据。
兰色字体为解释说明文字。
在MSC终端定义小区!在MSC中定义CELL,CGI,BSC,MGCEI:CELL=42230a,CGI=460-00-20807-22301,BSC=WXBSC72;MGCEI:CELL=42230b,CGI=460-00-20807-22302,BSC=WXBSC72;MGCEI:CELL=42230c,CGI=460-00-20807-22303,BSC=WXBSC72;！可以不用定义，使用默认值！！MGCEC:CELL=42230a,EA=0;！MGCEC:CELL=42230b,EA=0;！MGCEC:CELL=42230c,EA=0;！定义小区的CO、RO、EA，这三个参数与小区所在的LAI有关，可用MGCEP：LAI=460-00-9630；查这三个参数的取值！默认全是0！在BSC终端定义小区公共参数！85000,1！CONNECT ("WXBSC72")!------------------------------------------------------------------------------------------------------!! ***** INTERNAL CELL DESCRIPTION DATA ***** !!------------------------------------------------------------------------------------------------------!!在BSC中定义内部小区RLDEI:CELL=42230a,CSYSTYPE=GSM900;RLDEI:CELL=42230b,CSYSTYPE=GSM900;RLDEI:CELL=42230c,CSYSTYPE=GSM900;!定义小区的BSIC,BCCHNO,AGBLK,MFRM,BCCHTYPE,FNOOFFSET,XRANGE－CDD！.RLDEC:CELL=42230a,CGI=460-00-20809-22191,BSIC=73,BCCHNO=40,AGBLK=1,MFRMS=2,BCCHTYPE=NCOMB,FNOFFSET=0,XRANGE=NO;RLDEC:CELL=42230b,CGI=460-00-20809-22192,BSIC=43,BCCHNO=50,AGBLK=1,MFRMS=2,BCCHTYPE=NCOMB,FNOFFSET=0,XRANGE=NO;RLDEC:CELL=42230c,CGI=460-00-20809-22193,BSIC=74,BCCHNO=60,AGBLK=1,MFRMS=2,BCCHTYPE=NCOMB,FNOFFSET=0,XRANGE=NO;!--------------------------------------------------------------------------------------------------------------------!! ***** CONNECT A CHANNEL ALLOCATION PROFILE CELL(S) ***** !!--------------------------------------------------------------------------------------------------------------------!!定义小区指派Channel Allocation Profile (CHAP)信道分配原则！注释：当 CHAP＝1,在SDCCH拥塞时可以将TCH当作SDCCH使用！默认＝0！RLHPC:CELL=42230a,CHAP=1;RLHPC:CELL=42230b,CHAP=1;RLHPC:CELL=42230c,CHAP=1;!-------------------------------------------------------------------------!! ***** DEFINITION OF SUBCELL ***** !!-------------------------------------------------------------------------!!定义小区是否有!RLDSI:CELL=42230A; NO SUBCELL !!RLDSI:CELL=42230B; NO SUBCELL !!RLDSI:CELL=42230C; NO SUBCELL !!-------------------------------------------------------------------------!! ***** CHANGE OF TRAINING SEQUENCE CODE ***** !!-------------------------------------------------------------------------!! RLDTC:CELL=42230A,SCTYPE=... TSC=.... NO SUBCELL STRUCTURE!! RLDTC:CELL=42230B,SCTYPE=... TSC=.... NO SUBCELL STRUCTURE!! RLDTC:CELL=42230C,SCTYPE=... TSC=.... NO SUBCELL STRUCTURE!!-----------------------------------------------------------------------------------------------! ! ***** CHANNEL GROUP DATA ***** !!-----------------------------------------------------------------------------------------------!!RLDGI:CELL=42230A,CHGR = 0, SCTYPE=UL!!RLDGI:CELL=42230B,CHGR = 0, SCTYPE=UL!!RLDGI:CELL=42230C,CHGR = 0, SCTYPE=UL!！定义小区频率—CDD，CHGR－信道组号，一般取值为0、1(0----表示正常小区，1----表示子小区）！RLDGI:CELL=42230a,CHGR=1;RLDGI:CELL=42230b,CHGR=1;RLDGI:CELL=42230c,CHGR=1;!--------------------------------------------------------------------------------------------------------!! ***** CONFIGURATION FREQUENCY DATA ***** !!--------------------------------------------------------------------------------------------------------!！定义频点。
基站开通流程一、接到基站开通任务通知单后再次确认需要开通的基站否具备以下条件1、确认BTS设备前期安装是否完成。
2、确认需要开通的基站是否具有BTS基站开通所需的传输（2M）、基站编号、基站配置、ET号和BSC号。
二、准备阶段--工具与设备1、带有调测各种基站所需软件的计算机和接口连接电缆。
2、带有防静电接地腕带的一套标准工具。
3、力矩扳手(天馈线接头侧和机柜内模块跳线侧)及T型镙刀(T10,T20,T25) 鸭嘴钳（84-110）工具刀（SF6898A）指南针（DL-Ⅱ型）等专用工具。
4、万用表如 FLUKE 23 多用测试仪。
5、Site master天馈测试仪6、NOKIA拨打测试手机。
7、传输头：Q9头、L9头。
以及制作传输头所需的电烙铁、焊锡丝和两条长约10米左右的传输线。
8、准备一些机柜内部连线备用。
三、各类电源线、信号线连接检查1、检查交流引入是否准确无误（设备上电前必须确保连接正确无误，输入电压正确无误。
直流输入要注正负极）2、检查BTS电源引入是否准确无误（设备上电前必须确保连接正确无误，输入电压正确无误。
直流输入要注正负极）3、检查BTS板件是否插到位；射频线连接是否正确，牢固；传输线，传输头是否可靠。
四、以上所述都完成且无误即可对设备上电调测1、按照规范对基站设备进行调试,分别对主控单元和传输做数据。
2、进入正常状态后做TRX环路测试。
3、做天馈测试(site master), 测天线驻波比（驻波比<1.3,回波损耗<-17dB，sitemaster显示的是正值），保证馈线没有接错，扇区没有接反。
4、记录各项测试数据(电压值,TRX环路测试报告,commission报告,TRX功率值,DAC值,site information报告)，并将相应的数据填入SiteLog和存档。
5、通知BSC重启基站,将基站集成入网，进行拨打测试(用测试手机锁频)。
基站各种操作流程汇总基站是移动通信网络中重要的设备，负责信号的发射和接收。
在基站的操作中，包括勘察选址、基站设备的安装调试、信号测试和优化等环节。
下面是基站各种操作流程的汇总。
一、勘察选址流程：1.确定具体勘察区域范围和重点地段；2.了解区域基站密度和现有基站情况；3.进行物理地形勘察，包括高度、视线通畅程度等；4.检查周边环境，包括电力供应情况、土地使用权等；5.评估基站所需的设备面积和载荷能力要求；6.根据勘察结果，制定选址方案。
二、基站设备安装调试流程：1.根据选址方案，准备基站设备和所需工具；2.现场设备安装，包括天线、室内设备、电源等；3.连接信号和电源线，检查电源供应是否正常；4.设备接地，确保安全可靠；5.进行设备调试，检查设备连接状态是否正常；6.连接运营商核心网络，进行设备联网测试。
三、信号测试和优化流程：1.进行功率测试，根据特定功率标准确认功率是否满足要求；2.进行连接测试，测试基站的信号强度和覆盖范围；3.进行容量测试，测试基站的用户承载能力；4.进行干扰测试，检查基站与邻近基站之间的干扰情况；5.根据测试结果，进行信号优化，包括调整天线方向、功率等；6.持续监测基站信号质量，优化调整参数，提高网络性能。
总结：基站的操作流程包括勘察选址、设备安装调试、信号测试和优化等多个环节。
每个环节都需要专业人员根据流程进行操作，确保基站的安装和调试质量，提供稳定的信号覆盖和优质的通信服务。
在操作中，需要注意安全措施，确保设备和人员的安全。
此外，随着移动通信技术的发展，基站的操作流程也在不断更新和完善，以适应新的技术要求和网络需求。
基站开通流程及常见问题一、基站开通基本流程：1、确认基站开通条件（设备安装、传输、市电）2、确认申请规划数据、工单申请。
3、确认跳纤路由（以下说明都以此假设路由为例）：A (目标开通站点)---B（中间跳接站点）---C（IPRAN设备所在站点）4、确认C站点IPRAN设备是否有空余光口，若无光口需自带光板。
5、出发前联系需要进入基站的钥匙（县分公司、县铁塔代维公司、电信代维公司、移动代维公司），携带必要的工具（光功、法兰、常用室外机柜钥匙、光模块、胶泥）6、到达A站点：①检查设备电源接线是否正常、熔丝是否满足设备加电要求；②加电后安排基站厂家督导进行设备升级、数据配置（华为U900设备不需要督导配置数据），同时检查BBU与RRU连接端口、联线是否正确，RRU光模块型号是否正确；BBU上联光模块型号是否正确；③在A站点熔纤柜或分纤箱内找到去B点的光缆熔纤盘或终端盒，布放尾纤至基站设备处；④基站设备数据配置完毕，将上联至B站点的尾纤向基站设备环回，确认基站设备状态正常（BBU传输灯绿），将尾纤正常连接至B站点；7、到达B站点：在熔纤柜内找到至A、C站点的熔纤盘，收光并进行跳纤，做好标签。
8、到达C站点：在熔纤柜或分纤箱内找到对应的熔纤盘进行收光，跳纤至本站的IPRAN 设备（IPRAN 设备对应端口绿灯亮起），联系机房厂家告知新开A 点站名、基站设备类型（3、4G ）、IPRAN 设备端口，进行数据配置，并最终确认设备状态。
9、联系机房厂家确认A 站点基站设备有无告警，并进行测试。
10、以上A 、B 、C 站点实施的先后顺序可根据实际情况合理安排。
二、基站开通常见问题：1、 诺西3G 、4G 设备区分？诺西3G 和4G 设备BBU 的模块名称为FSMF ，从外观上简单区分：3G 设备的BBU 上GPS 端口未接线缆，4G 设备的BBU 上接有线缆，另外4G 设备的BBU 上有扩展板FBBA 、FBBC 板，而3G 设备上没有。
诺基亚SDR2/4G调测流程工具明细：1、笔记本电脑1台2、网线1根3、4G软件包：LN7.0_ENB_1407_581_74_release_BTSSM_downloadable4、4G BTS Site Manager5、 1.2G过渡软件包:TargetBD_btspack_01.05-002.2G软件包:SDR-2G-Flexi_Multiradio_10_BTS_GF1 1.1.0_BL020_A506、2G BTS Site Manager7、规划数据一、给2G下载软件注意：个人电脑本地连接IP设置为：192.168.255.1301、使用4G BTS Site Manager连接2G BBU，2、下载软件包点击BTS SW—SW Updete设置软件包路径（路径中不能带有汉字）选中TargetBD_GF1.0_ENB_BTSR1003_16X.xmlForce BTS…处打对钩然后点击Updete SW，开始下载过渡软件包3、下载完成后，设备会自动重启，待本地连接中断后，再关闭软件，并拔出网线插在4G BBU上，开始对4G BBU升级。
二、4G BBU升级1、用户名Nemuadmin密码：nemuuser2、连接后直接关闭自动配置IP（点击Disabled，待Enabled变实体字后Close 即可）3、给4G BBU升级，方法同2G一样，但是下载软件包为：LN7.0_ENB_1407_581_74_release_BTSSM_downloadable。
4、升级完成后，设备自动重启，待本地连接断开后，关闭软件，拔出网线，连接2G BBU。
三、给2G BBU升级包1、用2G BTS Site Manager连接2G BBU，2、点击左侧图标中FSMF,在右侧记录：Product code:*******；Serial number:*********3、给2G BBU升级，方法和第一次升过度包一样，但是软件包正式包：SDR-2G-Flexi_Multiradio_10_BTS_GF1 1.1.0_BL020_A504、在软件包里面找到BTSR1050.14X，并打开，此时开始给2G BBU升级；5、升级完成后，设备自动重启，待本地连接断开后，关闭软件，拔出网线，连接4G BBU，准备开通4G。
二期基站开通数据配置手册（V1.0）目录Step1：开通前准备工作3Step2：快速创建Iub局向3Step3：修改Iub局向ATM地址4Step4：创建站点5Step5：创建服务小区5Step6：载频配置7Step7：创建NodeB管理网元10Step8：创建NodeB模块11Step9：创建机架12Step10：TORM单板数据配置12Step11：BIIP单板数据配置14Step12：NodeB传输模块配置17Step13：创建物理站点19Step13：创建小区和载波资源23Step14：数据同步23Step1：开通前准备工作1、核实传输电路分配表。
传输电路分配表包含以下基本信息：站点编号、站点名称、E1链路对应的SDTB板槽位号和时隙号、IMA组对应的APBI板。
2、确定基站无线参数：基站无线参数主要包括：小区个数，小区载波数，小区最小频点。
3、理清配数据基本思路：在RNC管理网元配完前提下开始数据配置。
数据配置分为RNC侧和NodeB侧两部分。
RNC侧采用快速创建Iub局向的方式，之后配置RNC侧的站点和小区信息。
NodeB侧数据配置依次为：设备配置→传输模块配置→无线模块配置。
设备配置主要包括子网、机架、机框、单板等物理资源以及它们对应的逻辑资源的配置。
传输模块的配置包括承载链路、传输链路以及ATM路由的相关参数配置。
无线模块配置主要包括物理站点、扇区、本地小区和载波资源。
以创建B326室微基站为例，讲述基站开通配置数据的基本流程及相关规。
Step2：快速创建Iub局向●NodeB类型：根据实际开通的BBU类型进行选择配置；●NodeB数量：配置需要一次创建NodeB的数量；●接口位置一：即NodeB所连RNC接口板APBI的槽位信息；●所属模块：即NodeB所连RNC接口板APBI的模块号；●外场二期PVC配置方案采用配置方案1，带宽利用率默认为95%；●E1线：对应SDTB板所在槽位号/E1编号●NodeB用户标识编名规则：例如：DLZT13199，DL代表缩写，Z代表设备厂家（中兴），T代表TD基站，13代表第3套RNC编号，199代表NodeB编号。
2G基站（租房宏站）开通流程方案
目标：并行施工、减少重复工作量、加快开站速度。
基站开通流程大体可分为三个部分：施工前阶段、施工中阶段和施工后阶段。
一、施工前阶段：
1、将可已谈点站点反馈给负责网优人员。
2、负责网优人员对反馈的站点进行审核，并联系设计院进行基站的规划、查勘和设计（包括无线和传输）
3、负责网优人员将审核后的站点信息反馈给建设（通知可以开始施工），开始进入施工中阶段。
二、施工中阶段：
建设根据提供的站点信息和设计图纸，进行施工安排。
工建根据立项批复的《工程统计分项》进行施工队、美化天线、装修引电等合作单位的工程分配。
施工中阶段分3条支线，并且这3条支线可同时进行。
1、支线1：BSC侧传输端口的施工
建设向福州申请传输端口，福州网优分配BSC和ET，建设将BSC和ET以电子工单的方式提交给承载网，承载网接单后反馈工建施工进度。
2、支线2：基站侧传输端口的施工
工建将线路图纸提交给承载网进行图纸审核，审核完成后工建安排线路施工。
1、支线3：无线的施工
包括无委申请和货单调配，如果有活动房，需要进行活动房建设，完成后进行装修引电，引电完成后进行无线设备的安装。
以上3条支线都完成后，进行光缆的熔接和传输数据的配置。
施工中阶段的施工周期（不受阻等）正常情况下是10~12天，如果是搭建活动房，需要延长7-10天。
三、施工后阶段：
完成了施工中阶段的安排后，进入施工后阶段。
建设根据无委的批复信息，通知厂家工作人员进行开站安排，完成后进行监控的安排。
最后工建将基站移交给维护组及代维进行维护。
整体流程图如下：。
LTE eNB双模基站改造开通联调手册一、基站设备型号1.主设备单元基站主设备为EMB5116 TD-LTE系统的核心部分，主要包括：●SCTE板卡●BPOG板卡●ETPE板卡●背板单元CBP●风机及滤网单元FC（滤网单元选配）●环境监控单元模块EMx（EMA/EMD）●直流/交流电源单元PSA/PSC●主机箱直流交流其中LTE--SCTE主控板位于1槽位，TD—SCTA板卡位于0槽位，后期双模站RRU接口板卡BPOG，LTE和TD共用。
2.双模站开通流程开通双模基站需要将TDL侧板卡进行升级，升级完成后将配置的信息导入，待用；TDS 侧升级完成后将TDL的板卡直接插入，0槽位插入TDS的主控板，1槽位插入TDL的主控板，GPS时钟连接到0槽位上TDS主控板上，TDL主控板不用单独接GPS天线，TDS和TDL分别接自己的传输。
下图是现网TDS单模基站升级演进到双模之后的典型场景配置：从规划数据处获取基站开通相关参数二、双模站开通电脑配置相关IP TDS 172.27.245.100，子网掩码255.255.255.0登陆TDS-SCTA板卡IP 172.27.245.91TDLTE-SCTE板卡IP172.27.245.921、TDS系统升级首先升级TDS版本，升级前备份基站配置数据，并核对实际用RRU是否与网元布配一样，如不同需先更改网元布配，把RRU改为实际的RRU型号（详见），再按以下步骤进行升级。
如一致则直接按以下升级步骤进行升级：Step1:选择LMT-B中“系统维护”—“升级管理Step2：选择“基站整体升级（包括基站软件、固件、RRU软件）”点击“下一步”Step3:通过PC选择对应的双模基站软件包、固件包和RRU软件版本，点击“开始执行”Step4：点击“确定”，之后基站会下载、激活版本，基站会复位重新接入。
Step5：版本升级过程大致需要30分钟左右的时间，请耐心等待，从LMT-B打印信息窗口上可以看到版本更新情况，版本更新完成后基站会重启，等重启后RRU正常接入，检查RRU状态是否正常可用，可用后调整板卡操作。
准备工作
设备检查：如果出现问题，先拍照，留下证据。
安装，重点是防水问题。
没有用的光纤要求全部拆掉。
机柜要保持美观。
走线要规范。
馈线窗回水弯。
工具准备：螺丝刀（大、小）、网线
软件准备：LMT-B（TD-S）、LMT（TD-L）、本地维护工具（近端操作）
硬件准备：SCTA-IP、SCTE、BPOE、BPOG；备件准备（光衰、光模块、尾纤）。
数据准备：
1、5116替换18AE站型（仅支持IP传输）需要提前备份传输配置文件
1.1网线直连18AE的aCCU板卡最后一个光口DBG口
登陆IP：172.27.244.17 用户名：superuser 密码：789456
导出3G原有传输配置文件
1.2记录之前网元布配信息，包括载波数、天线类型、方向角，网元布配方式（可以在网元布配里查询）。
注意：小区载波数配置必需和RNC配置相同，否则小区无法建立
注意：天线类型必需和所安装天线保持一致，若不同会对网络产生影响
2、5116替换18AE站型（仅支持ATM传输）具体的参数修改详看附件。
2.1登录18AEBBU，记录之前网元布配信，跟上述1.2一样。
当以上准备工作完成后，就可以通知施工队伍进行BBU下电更换
TD-S
1、设备上电，插入板卡SCTA（0槽位）BPOE（7槽位）BPOG（4槽位）
2、GPS正常连接到SCTA板卡；RRU光纤插入到BPOG中，光纤顺序对应RRU 中的OP口的顺序
3、登陆LMT-B，登陆IP：172.27.245.91，导入之前保存好的该站传输配置文件，设置盲起开关状态为：关闭
4、传输参数（以下是IP传输的，如果是ATM改IP也就是电口改光口，请详看最后附件）。
4.1先是物理端口传输参数修改
Iub接口参数—网元标识
物理端口传输参数为有效15
4.2然后是逻辑端口传输参数修改
逻辑端口传输参数—物理端口插槽号2改为0；1改为0；一共4个0。
5、板卡升级，升级完成后SCTA板卡会自动复位
EMB5116F.dtz 固件
EMB5116S.dtz 软件
EMB5116R.dtz RRU
升级完成后会自动复位基站
6、等待基站运行到正常运行阶段，初配阶段进行网元布配。
具体布配步骤请实践中学习。
注意：RRU宏站需要配置为负荷分担模式
7、等待GPS锁星（此处无需等待，可进行以下操作）
此处可通过查询GPS的故障状态来确定GPS接入情况，0为接入正常。
其他数值查看下表寻找原因。
8、检查点：当前运行版本，传输IUB口一单查询
跟传输机房对完光口后，一单查询中，若提示“与RNC连接成功”则代表传输已通。
否则就要查找原因，一是后台机房没做好数据，二是我们自己操作参数修
改错误，三是传输机房只是打开光口，没有做数据，要一一排查。
以上步骤全部完成后，拔掉网线，连接到1槽位SCTE板卡上进行LTE操作TD-LTE
1、登陆LMT，添加设备，右键点击选择网元配置，输入IP：172.27.245.92
2、导入配置数据
FTP对话框左侧选择之前保存好的传输配置数据模板##.cfg，右侧选择路径ata2—ver—cfg
将##.cfg文件下载到该目录下，下方会有下载进度条，大约3秒钟时间完成3、软件升级
FTP对话框左侧选择RRU和基站的版本包，右侧选择ata1目录。
先下载RRU版本包DTRRU_V3.20.00.10.06.DTZ，再下载基站的版本包5116TDL_V3.20.00.10.06.DTZ。
下载完成后，基站会自动复位2次。
此升级大概需要20分钟时间
4、待基站自动重启后，重新登陆LMT，修改传输配置数据。
4.1修改网元标识
4.2、修改MME（因目前所有站点连接大唐EPC，MME地址固定且已写入到模板中，故此处确认即可，不需要进行修改）
4.3、传输管理—IP地址。
4.4操作维护链路→基站到OMC的链路，选中右击，选择修改OM通道参数。
这里需要修改4处，本地IP地址、默认网关、VLAN标识、即时生效。
4.5 IP地址→基站的IP地址、子网掩码。
路由关系→网关为基站的网关IP地址
4.6VLAN配置→X2信令、S1信令、S1用户三处都需要改。
每设置完成一项，需要点一次“下发命令”按键
打电话到传输机房，进行光口状态确认，是否增加光衰等。
4.7检查点：对完光口后需要确认S1链路运行状态正常/故障。
若是故障，就要查找原因，一是后台机房没做好数据，二是我们自己操作参数修改错误，三是传输机房只是打开光口，没有做数据，要一一排查。
5、修改小区参数
5.1修改小区友好名、小区物理ID、小区物理ID列表。
5.2修改小区所属跟踪区的ID
6、网元布配
F频段站点网元布配信息已经写入到目前的模板中，只需修改天线型号、天线方位角。
E频段室分站点的网元布配，要根据现场实际安装情况来进行
具体布配步骤请实践中学习。
7、RRU的升级与接入
7.1、更改BPOG板卡帧结构，目录如下左图。
右键点击BPOG板卡，选择板卡帧结构修改，更改为TD-SCDMA。
更改后，所有RRU在RRU拓扑中可见，目录如下右图
修改TD-S帧结构的情况下，RRU接入需要几分钟时间。
若始终未接入，要检查BBU侧BPOG和RRU侧光口的光功率是否正常。
7.2、在文件管理中再次下载RRU包DTRRU_V3.20.00.10.06.DTZ
7.3、版本下载完成后，基站会自动进行RRU程序激活。
查看RRU是否升级成功判断点：
若帧结构为TD-S，判断点为RRU不在位告警产生，升级1个RRU需要4-8分钟。
帧模式为TD-S的状态下，RRU拓扑中是不再有RRU信息，更改为TD-L 帧后，RRU拓扑中会有RRU信息。
若没有接入，请重复第7.1步骤。
8、查询小区状态，确认小区正常
9、重新登录TD-S确认
小区状态可用
最后请确认：TD-S、TD-L小区正常建立；RRU所有通道驻波比均小于30（0.1dbm）；RRU所有通道均有发射功率（一单开站）；各光口光功率正常等。
附件1：
1、ATM改IP
1.1 登录5116BBU，下发随便一个基站的3G传输配置文件，根据新的PTN数据修改传输参数。
物理端口传输参数跟之前IP站点修改的一样，只是逻辑端口参数需要修改一下，详见下图：
圈红色的部分是要求修改的数据。
1、查询板卡信息
2、光模块信息查询：
BBU侧光模块信息
RRU侧光模块信息，空白处右击会出现查询对话框，
3、时钟（GPS）信息查询：需要去LMT-B中去查询
在LMT中只能查询是否可用。
4、主机复位操作、RRU复位。
