基站建设流程图

运营商网络部单项工程建设流程单项工程建设有无线基站建设、传输管线建设、WLAN建设、中小型信息化项目建设等，具体如下：一．无线施工流程工程实施阶段是基站工程建设的重点，本流程主要面向建设管理人员描述工程的实施，以及如何更合理地安排施工任务，提高工程建设进度。

详细的施工细节由各施工单位负责，本流程不再赘述。

1.1宏站单点建设流程站点方案由网优人员牵头，召集谈点人员、无线设计人员、土建设计人员、传输设计人员共同前往现场确定方案，并向业主阐述建设方案（含美化天线类型、天线安装位置、引电位置、设备安装位置、线路路由等），如无异议，各方需在现场签字确认。

待合同签订后，进入施工环节。

塔基施工队活动房施工队空调施工队土建施工队土建施工队厂家督导监控施工队网优传输专业负责市区营销中心市区营销中心1.2宏站单点工程施工1）方案会审在站点施工前，市区营销中心需召集网优人员、设计人员、建设人员、维护单位对站点方案进行会审，确认站点的立项阶段、设备类型、配置，核实施工方案，安排施工队伍，明确施工物料，同时形成会议纪要，各方签字确认，并提交市公司工程部审核，待审核通过后，方可进入正式施工阶段。

无线和传输应同步进场施工。

由于基站工程建设分工较细，所涉及的施工单位较多，因此合理安排各专业施工队，做好施工衔接是加快工程建设进度的关键。

如站点需要进行电力申请，需在方案确认后进场的同时启动电力申请工作。

2）塔基施工A、将设计图纸发送给塔基、铁塔施工队和监理单位；B、通知铁塔厂家将铁塔的预埋件发送至塔基施工队；C、通知塔基施工队进场施工；D、通知监理做好质量把控和进度把控；E、塔基完成后，即可进入活动房工序。

3）铁塔安装A、塔基完成后，需根据塔基类型进行适当的养护，周期一般为10~20天；B、塔基养护期结束后，通知铁塔施工队安装铁塔；通知监理做好质量和进度把控；C、铁塔安装完毕后，通知设备施工队进行天馈线施工；4）天馈线施工A、安排美化天线施工；B、安排天馈线施工，包含：抱杆、天线、室外走线架等；5）活动房施工A、接到设计图纸后首先通知活动机房厂家实地确认并安排订货；B、实地确认后，可先进行活动房基础施工；C、活动房到货后进行房体和配件的安装；6）机房土建装修（含自建机房、租赁、活动房、H杆、室外）A、将设计图纸发送给土建施工队；B、安排机房土建施工，其中自建机房和H杆均有监理，需一并通知监理7）电力引接及接地A、利用业主提供电力资源的站点，应充分了解业主的市电引入容量和用电情况后再做接入B、机房土建装修和电力引接及接地可同步进行；8）空调安装A、待机房土建装修和电力完成后，安排空调安装；B、空调安装和主设备及配套设备安装可同时进行；9）主设备及配套设备安装A、申请主设备和配套设备（具体流程：详见《主设备及配套设备申请流程》）；B、安排主设备和配套设备安装；C、主设备及配套设备和空调安装可同时进行；D、视站点总体施工进度，应在预计开通前10天向网优申请站点传输ET端口；E、设备安装完毕后，安排传输线路队进行熔接。

通信基站施工方案1. 引言通信基站是构建无线通信网络的重要设施，它为移动通信提供了无线信号的覆盖和传输功能。

本文档旨在介绍通信基站的施工方案，包括基站选址、基站布局、设备安装等内容。

2. 基站选址2.1 选址准则通信基站选址的准则主要包括以下几点：•地理位置：基站应位于人口密集、信号覆盖范围广的地区，以保证通信质量和服务范围。

•地貌条件：基站应选址在地势平坦、视野开阔的地方，避免地形起伏和高大建筑物对信号传输的干扰。

•电力供应：基站选址应考虑电力供应的便利性和稳定性，以确保设备的正常运行。

2.2 选址流程基站选址的流程主要包括以下几个步骤：1.确定需求：根据通信网络规划和需求，确定基站的位置和覆盖范围。

2.数据收集：收集相关地理信息、人口密度、电力供应等数据，进行分析和比对。

3.评估分析：根据收集的数据进行评估和分析，确定候选地点。

4.地点访查：实地考察候选地点，进行现场勘测，评估可行性。

5.决策确定：根据访查结果和评估分析，进行选址决策。

3. 基站布局3.1 布局原则通信基站的布局应遵循以下原则：•多基站覆盖：基站应分布合理，以实现无缝覆盖和容量均衡。

•距离控制：基站之间应保持一定的距离，避免信号干扰和频率重叠。

•高度选择：基站天线的安装高度应根据地理条件、覆盖需求等进行合理选择。

•权衡计算：布局时需要综合考虑信号距离衰减、建筑物遮挡等因素，进行多种情景的权衡计算。

3.2 布局方案基站布局的方案通常有以下几种：1.等距布局：在覆盖区域内按照等距离分布基站，确保覆盖边界信号质量。

2.路网布局：基站布设在主要道路交叉口或道路沿线，以实现交通流量的覆盖。

3.非等距布局：根据覆盖需求和地理条件，灵活布局基站，以满足不同区域的通信需求。

4. 基站设备安装4.1 设备准备在进行基站设备安装前，需要进行以下准备工作：1.设备清单：根据基站规模和功能需求，制定详细的设备清单。

2.采购设备：根据设备清单，进行设备的采购，确保设备的质量和供应的及时性。

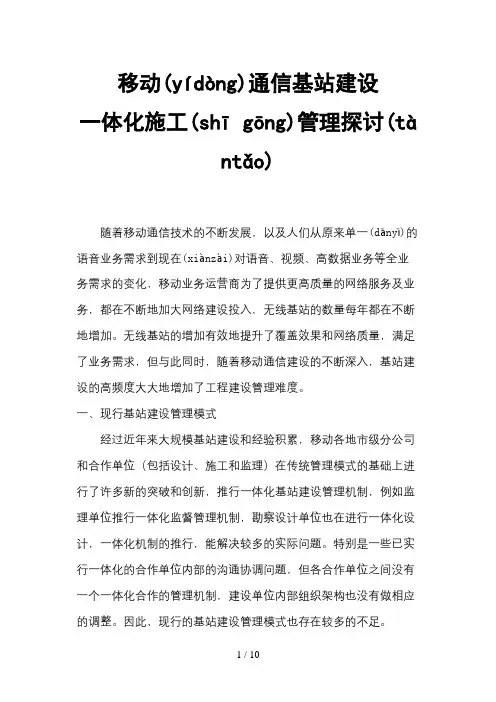

移动通信基站建设一体化施工(shī gōng)管理探讨随着移动通信技术的不断发展，以及人们从原来单一的语音业务需求到现在(xiànzài)对语音、视频、高数据业务等全业务需求的变化，移动业务运营商为了提供更高质量的网络服务及业务，都在不断地加大网络建设投入，无线基站的数量每年都在不断地增加。

无线基站的增加有效地提升了覆盖效果和网络质量，满足了业务需求，但与此同时，随着移动通信建设的不断深入，基站建设的高频度大大地增加了工程建设管理难度。

一、现行基站建设管理模式经过近年来大规模基站建设和经验积累，移动各地市级分公司和合作单位（包括设计、施工和监理）在传统管理模式的基础上进行了许多新的突破和创新，推行一体化基站建设管理机制，例如监理单位推行一体化监督管理机制，勘察设计单位也在进行一体化设计，一体化机制的推行，能解决较多的实际问题。

特别是一些已实行一体化的合作单位内部的沟通协调问题，但各合作单位之间没有一个一体化合作的管理机制，建设单位内部组织架构也没有做相应的调整。

因此，现行的基站建设管理模式也存在较多的不足。

（1）部分建设单位按照工程量衡量进行(jìnxíng)任务分配，而不是按区域分配，这与一体化机制一体化机制需要严格按照区域进行分工相矛盾。

建设单位的工程管理部门要同时面对来自不同区域的不同设计、施工和监理企业。

管理的跨度大，沟通渠道多，信息传递机制复杂。

（2）合作单位之间没有成熟的信息沟通机制，涉及到各合作单位不同专业之间的协调时，绝大部分的协调信息需通过建设单位内部的各专业室之间进行(jìnxíng)传递。

各合作单位不同专业之间直接进行的相互协调比较少，基本上属于间接配合关系。

（3）设计、施工和监理各合作单位专业之间的信息传递路径经常不同，不同设计单位和施工单位的协调以及同一合作单位不同专业之间需奥传递的信息繁多，信息传递路径长，信息容易失真。

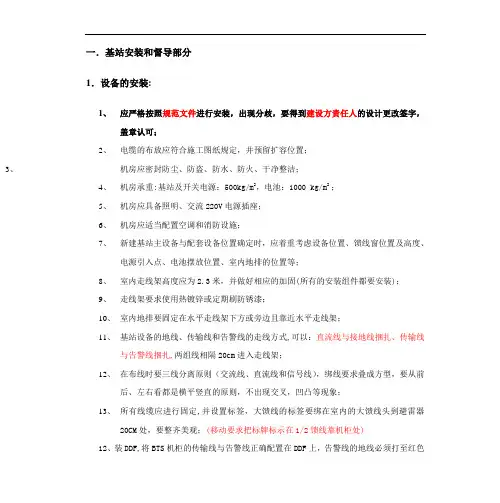

一．基站安装和督导部分1．设备的安装:1、应严格按照规范文件进行安装，出现分歧，要得到建设方责任人的设计更改签字，盖章认可；2、电缆的布放应符合施工图纸规定，并预留扩容位置；3、机房应密封防尘、防盗、防水、防火、干净整洁；4、机房承重:基站及开关电源：500kg/m2，电池：1000 kg/m2 ；5、机房应具备照明、交流220V电源插座；6、机房应适当配置空调和消防设施；7、新建基站主设备与配套设备位置确定时，应着重考虑设备位置、馈线窗位置及高度、电源引入点、电池摆放位置、室内地排的位置等；8、室内走线架高度应为2.3米，并做好相应的加固(所有的安装组件都要安装)；9、走线架要求使用热镀锌或定期刷防锈漆；10、室内地排要固定在水平走线架下方或旁边且靠近水平走线架；11、基站设备的地线、传输线和告警线的走线方式,可以：直流线与接地线捆扎、传输线与告警线捆扎,两组线相隔20cm进入走线架；12、在布线时要三线分离原则（交流线、直流线和信号线），绑线要求叠成方型，要从前后、左右看都是横平竖直的原则，不出现交叉，凹凸等现象；13、所有线缆应进行固定,并设置标签，大馈线的标签要绑在室内的大馈线头到避雷器20CM处，要整齐美观；(移动要求把标牌标示在1/2馈线靠机柜处)12、装DDF,将BTS机柜的传输线与告警线正确配置在DDF上，告警线的地线必须打至红色的DDF端子上，与DDF的地线连通；13、基站设备安装时,将无源机盘安装固定,有源机盘虚插在槽内；14、督导有责任将验完货但未安装的连线及材料收集好,做好清单装箱封存,留待开通时用；15、BTS保险: ultrasite 100A intrtalk 32A (主柜与扩展柜共用一路电源时保险为63A)；16、在做电池保护地线时，要在接点位置除漆，但面积不能太大，以地线鼻子接触面为准；17、室内接地排宜固定在水平走线架下方且靠近水平走线架，或水平走线架的旁边，低于走线架，推荐使用这种方法；18、诺基亚三代基站设备要求主机架、扩展架依次从右向左排列；机柜背板距墙至少500mm,机柜前至少留有650mm的操作空间；19、基站要有SITELOG，在基站开通和集成按其内容进行开通前的检查，也是以后AUDIT检查的依据；2．天线及馈线的安装:1、天线抱柱要垂直、牢固, 不得随风摆动；2、抱柱的直径75cm-105cm,壁厚3mm-5mm；3、天线安装在楼顶时，天线下端应高于楼顶面2m以上；4、铁塔天线支臂最好与天线底部取齐，便于固定软馈线；5、天线前上方500mm内应无障碍物；6、馈线所到之处都要敷设稳固的走线架；7、垂直走线架距墙、楼顶水平走线架距楼面均不小于300mm；8、馈线爬梯弯曲处应满足馈线弯曲半径要求，7/8”、5/8”同轴电缆的最小弯曲半径 ,要求分别大于260、560 mm，1/2”软馈线最小弯曲半径要求大于150mm；9、馈线卡子安装间距要求：水平800～1000mm，垂直600～800mm。

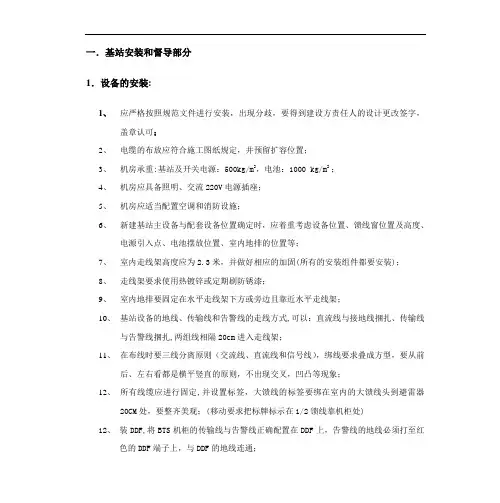

一．基站安装和督导部分1．设备的安装:1、应严格按照规范文件进行安装，出现分歧，要得到建设方责任人的设计更改签字，盖章认可；2、电缆的布放应符合施工图纸规定，并预留扩容位置；3、机房承重:基站及开关电源：500kg/m2，电池：1000 kg/m2 ；4、机房应具备照明、交流220V电源插座；5、机房应适当配置空调和消防设施；6、新建基站主设备与配套设备位置确定时，应着重考虑设备位置、馈线窗位置及高度、电源引入点、电池摆放位置、室内地排的位置等；7、室内走线架高度应为2.3米，并做好相应的加固(所有的安装组件都要安装)；8、走线架要求使用热镀锌或定期刷防锈漆；9、室内地排要固定在水平走线架下方或旁边且靠近水平走线架；10、基站设备的地线、传输线和告警线的走线方式,可以：直流线与接地线捆扎、传输线与告警线捆扎,两组线相隔20cm进入走线架；11、在布线时要三线分离原则（交流线、直流线和信号线），绑线要求叠成方型，要从前后、左右看都是横平竖直的原则，不出现交叉，凹凸等现象；12、所有线缆应进行固定,并设置标签，大馈线的标签要绑在室内的大馈线头到避雷器20CM处，要整齐美观；(移动要求把标牌标示在1/2馈线靠机柜处)12、装DDF,将BTS机柜的传输线与告警线正确配置在DDF上，告警线的地线必须打至红色的DDF端子上，与DDF的地线连通；13、基站设备安装时,将无源机盘安装固定,有源机盘虚插在槽内；14、督导有责任将验完货但未安装的连线及材料收集好,做好清单装箱封存,留待开通时用；15、BTS保险: ultrasite 100A intrtalk 32A (主柜与扩展柜共用一路电源时保险为63A)；16、在做电池保护地线时，要在接点位置除漆，但面积不能太大，以地线鼻子接触面为准；17、室内接地排宜固定在水平走线架下方且靠近水平走线架，或水平走线架的旁边，低于走线架，推荐使用这种方法；18、诺基亚三代基站设备要求主机架、扩展架依次从右向左排列；机柜背板距墙至少500mm,机柜前至少留有650mm的操作空间；19、基站要有SITELOG，在基站开通和集成按其内容进行开通前的检查，也是以后AUDIT检查的依据；2．天线及馈线的安装:1、天线抱柱要垂直、牢固, 不得随风摆动；2、抱柱的直径75cm-105cm,壁厚3mm-5mm；3、天线安装在楼顶时，天线下端应高于楼顶面2m以上；4、铁塔天线支臂最好与天线底部取齐，便于固定软馈线；5、天线前上方500mm内应无障碍物；6、馈线所到之处都要敷设稳固的走线架；7、垂直走线架距墙、楼顶水平走线架距楼面均不小于300mm；8、馈线爬梯弯曲处应满足馈线弯曲半径要求，7/8”、5/8”同轴电缆的最小弯曲半径 ,要求分别大于260、560 mm，1/2”软馈线最小弯曲半径要求大于150mm；9、馈线卡子安装间距要求：水平800～1000mm，垂直600～800mm。

基站安装要求关于基站安装流程及分工界面的说明1、机房内照明设施由装修时统一购臵安装；2、基站有现场查勘草图的情况下，设备的摆放严格按照查勘图纸进行；实行督导负责制，安装督导负责设备开箱、室内设备安装督导、天馈安装检查、传输走线检查等工作；3、电源安装：房屋装修完毕后首先进行电源安装，包括室内走线架、基站室内地排、主地线、交直流配电箱、电池组、照明电搭线、电源及电池调测、调测报告等；4、室内设备安装：电源安装完毕后进行室内设备安装，包括室内设备及相关走线、多功能机柜、接线板、室内JUMPER、机柜接地、机柜负载线等；5、室外设备安装：室内设备安装完毕后进行天馈安装，包括室外桥架、馈窗、室内JUMPER绑扎、馈线与室内JUMPER接头、室内外标签等；6、空调安装7、传输设备安装：传输设备安装严格按照规范执行，微波线、光纤及尾纤走线应尽量绑扎在走线架上馈线内侧，对于重要的传输设备电源应接有二次下电；8、在基站调测开通前，安装督导应系统检查整个基站的安装情况，对不符合安装规范的地方应书面通知工程建设中心和相关施工队进行整改，检查或整改合格后方可进行基站调测开通；9、为保证网络的稳定，开通基站原则上是一个星期两次，对于紧急情况应保证基站的及时开通；10、BSC工程师应在基站开通后对基站观察1天以上的时间，确定基站运行正常，然后书面通知工程建设中心基站已开通并运行正常（包括站名、站号、CGI、DIP值、相临小区、掉话率、到相临小区的切换成功率、话务量、必要时提供路测报告）；11、基站开通后工程建设中心向网络部提供基站资料并通知基站进入试运行，试运行期间对维护部门提出的基站故障应及时处理（4小时内）；注意事项：1、多功能机柜安装在室内设备侧，电源接线板、传输设备应放臵在多功能机柜内；2、基站内走线应避免交叉现象；3、基站安装原则上是先室内后室外，对于紧急情况如室外设备先安装，应预留馈线和馈线接头，室内安装时补做馈线和JUMPER的连接；4、各施工单位在施工完成后应立即清理工程杂物，如在下一施工队入场时发现有工程杂物，应通知工程建设中心相关人员并由建设中心安排整改。

欢迎阅读基站站址规划和选址工作的好坏，直接影响到基站开通后的效果，也是与市场联系最紧密的工作环节之一。

下面将简述规划和选址流程，和信息收集、路测信息采集、网络规划、选址要求、站点查勘、合同谈判和签定、基站勘察设计等各个工作环节。

一、规划流程无线网络规划主要有以下几个步骤：1.确立规划思路；2.收集信息（市场发展计划、年度/月度话务量、市政规划信息、日话务量数据、网管中心投诉三、站址要求站址要求主要从无线电波传播特性的角度提出的对站址的要求，包括站点具体位置、机房位置、铁塔定点、天线高度、天线方位角及供电情况、传输路由等内容。

以上内容应在现场确定，由设计院负责填写《选点操作表》，并由各方签署勘察纪要，交建设单位作为原始资料存档备案。

站点要求包括：●基站实际位置与规划位置偏差应不大于基站半径的1/10；●严格按照六边小区框格在地图上设定出来的，以此满足频率复用的要求；●宏蜂窝基站之间的距离不能太小，最小站间距控制在400米为宜。

基站之间的距离最好为400米的倍数，以便在话务量增加时进行小区分裂。

●●●●●郊区基●●四、1.●楼层：楼高适合的及房屋适合建铁塔的最好为顶楼，屋顶不得有漏水现象；需建落地塔的最好为底楼，基站房距铁塔不得高于5米；●高度：城区为35米左右，郊区为45米左右，市区城乡结合部的高度35∽45米，不具备高度要求的地方应具备修建铁塔条件或建简易支架；●排水：活动机房要特别注意排水问题，以免积水进入机房内。

2.基站机房荷载要求：●基站设备部分：80KG×2/（1.4×0.4）M2=286KG/ M2●电源设备部分：120KG/（0.6×0.6）M2=333KG/ M2；●电池组部分：（75KG×12）/（2.9×0.5）M2=621KG/ M2；●空调（室内机）部分：20KG×2/（0.5×0.3）M2=267KG/ M2；以12 M2的机房为例，承重要求：75×12+120+40+80）/12=95KG/ M2；故一般要求机房平均负荷达到300KG以上。

中国铁塔项⽬全流程及各环节管控措施项⽬全流程及各环节管控措施⽬录项⽬全流程图 (1)⼀、需求获取 (2)（⼀）常规需求获取 (2)（⼆）主动推送需求 (2)⼆、⽴项设计 (2)（⼀）项⽬⽴项审批 (2)1.铁塔类项⽬ (2)2.普通室分和其它项⽬ (3)3.⼤型室分项⽬ (3)（⼆）项⽬设计审批 (4)1.设计会审制度 (4)2.设计院退出制 (7)（三）选址协调管控 (8)（四）场租管理管控 (10)三、项⽬实施 (11)（⼀）项⽬实施 (11)（⼆）监理公司退出制 (12)四、验收、交付、起租、交维 (13)（⼀）铁塔类项⽬ (14)（⼆）室分类项⽬ (14)五、竣⼯决算、审计与转资 (15)六、项⽬销项及不销项取消订单 (16)（⼀）总则 (16)（⼆）项⽬销项管理原则 (17)（三）损失责任及成本追偿 (18)七、附则 (18)项⽬全流程图需求获取⽴项设计项⽬实施验收交付起租竣⼯决算审计转资⼀、需求获取（⼀）常规需求获取1. 根据电信企业年度建设计划，地市分公司通信发展部应与电信企业进⾏需求对接，收集批量计划需求；2. 对于电信企业的零星需求，应在2个⼯作⽇内完成收集；（⼆）主动推送需求1. 地市分公司主动收集地铁、机场、⼤型场馆、交通枢纽、商务楼宇、党政机关等公⽤基础设施以及铁路覆盖的建设需求。

2. 当⼀家或两家电信企业在某位置区域提出新建需求时，应主动征求其它电信企业的意见，最⼤可能实现共享；3. 对已有存量铁塔、站址资源的位置区域，应积极协调相关电信企业尽可能共享资源；4. 对重要区域及重要点位主动规划，主动推送运营商。

⼆、⽴项设计（⼀）项⽬⽴项审批1. 铁塔类项⽬（1）地市分公司客户经理根据客户需求，按照单个站点录⼊客户订单信息表每个订单包括该站点所涉及的铁塔、机房及附属设施等。

（2）订单录⼊后，由系统根据产品型号及项⽬造价等信息，⾃动按站点⽣成项⽬建议书。

对市电引⼊、征地和地⽹等费⽤超过省分公司所设置限额的项⽬，由地市分公司主管领导审核，其它项⽬由地市分公司通信发展部领导审核。

2G基站（租房宏站）开通流程方案
目标：并行施工、减少重复工作量、加快开站速度。

基站开通流程大体可分为三个部分：施工前阶段、施工中阶段和施工后阶段。

一、施工前阶段：
1、将可已谈点站点反馈给负责网优人员。

2、负责网优人员对反馈的站点进行审核，并联系设计院进行基站的规划、查勘和设计（包括无线和传输）
3、负责网优人员将审核后的站点信息反馈给建设（通知可以开始施工），开始进入施工中阶段。

二、施工中阶段：
建设根据提供的站点信息和设计图纸，进行施工安排。

工建根据立项批复的《工程统计分项》进行施工队、美化天线、装修引电等合作单位的工程分配。

施工中阶段分3条支线，并且这3条支线可同时进行。

1、支线1：BSC侧传输端口的施工
建设向福州申请传输端口，福州网优分配BSC和ET，建设将BSC和ET以电子工单的方式提交给承载网，承载网接单后反馈工建施工进度。

2、支线2：基站侧传输端口的施工
工建将线路图纸提交给承载网进行图纸审核，审核完成后工建安排线路施工。

1、支线3：无线的施工
包括无委申请和货单调配，如果有活动房，需要进行活动房建设，完成后进行装修引电，引电完成后进行无线设备的安装。

以上3条支线都完成后，进行光缆的熔接和传输数据的配置。

施工中阶段的施工周期（不受阻等）正常情况下是10~12天，如果是搭建活动房，需要延长7-10天。

三、施工后阶段：
完成了施工中阶段的安排后，进入施工后阶段。

建设根据无委的批复信息，通知厂家工作人员进行开站安排，完成后进行监控的安排。

最后工建将基站移交给维护组及代维进行维护。

整体流程图如下：。
