医用空气加压氧舱技术参数及采购需求医用空气加压氧舱是一种用于提供高压氧气给患者进行治疗的设备，广泛应用于医疗机构和体育训练中心等场所。
它可以通过提供高浓度的氧气来改善体内氧含量不足的状况，加速身体的康复和治疗过程。
以下是医用空气加压氧舱的技术参数及采购需求的详细介绍。
1.技术参数：-直径：通常为2-3米，也可以根据需要定制。
-高度：通常为2-3米，也可以根据需要定制。
-压力范围：通常为0.2-0.3MPa，也可以根据需要定制。
-氧浓度：通常为90-95%，也可以根据需要定制。
- 氧气流量：通常为10-20L/min，也可以根据需要定制。
-温度范围：通常为18-25℃，也可以根据需要定制。
-噪音水平：通常低于60分贝，也可以根据需要定制。
-控制系统：具备自动控制、温度和压力保护等功能。
2.采购需求：-需要证书：产品需要通过相关认证，如CE认证等。
-供应商信誉：选择有一定知名度和信誉的供应商。
-售后服务：要求供应商提供完善的售后服务，包括维修、保养等。
-质量保证：要求供应商提供长达一年以上的产品质量保证。
-效果验证：可以要求供应商提供相关的临床验证资料，以证明产品的疗效。
-价格合理：对于设备价格要进行评估，以保证性价比合理。
3.关注点：-安全性：医用空气加压氧舱使用涉及高压氧气，安全性是最重要的问题，供应商应提供安全保障措施。
-操作便捷性：设备操作简单易懂，人员培训成本低。
-设备维护：设备易于维护，并提供常见故障排查及处理方法。
-故障处理：供应商提供及时的故障处理和维修服务。
-设备耐用性：设备的寿命较长，耐用性好。
-储存空间：考虑空间的大小和存放设备的需求。
4.注意事项：-了解相关法律法规：购买医疗设备需要了解相关的法律法规，确保设备的合规性。
-产品功能评估：评估不同供应商的产品功能和性能，选择合适的设备。
-市场调研：对市场上不同厂家的产品进行调研和比较，寻找性价比较高的产品。
-参考用户评价：尽量了解其他用户对该设备的评价和使用情况，选择有口碑的供应商。
高压氧舱技术参数（一）舱体部分1.结构形式：双舱四门舱体。
平底、平封头圆形高压氧舱。
★2.氧舱规格要求：舱体直径23400mm,长度W1oIOomn1。
3.最高工作压力0.2MPa.4.治疗人数：20人，其中主舱16人，过渡舱4人。
人均舱容23疗。
5.舱体设计使用年限220年。
6.舱门形式：一次冲压成型高强度薄壳门。
锁紧方式：低压自动锁紧。
★7.舱门透光尺寸及数量：（高X宽）＞1900×1200mm o采用平移门技术。
两端开门。
数量4套。
8.照明方式及数量：冷光源外照明，采用球面照明窗，数量16个。
采用氧舱凸型照明装置。
9.观察窗尺寸及数量：透光直径30Omnb数量8只。
10.摄像窗数量（利用观察窗）：8个，主舱6个、过渡舱2个。
I1递物筒数量：2套，透光直径300mm,主舱、过渡舱各1套。
12.舱内座椅及数量：高压氧舱专用活动座椅（外罩：阻燃等级2B1级），共20个。
13.吸氧装具布局方式及数量：采用新式吸氧装置。
主舱16个，过渡舱4个。
14.舱内装饰的设计采用手术室理念，两侧内壁无夹层，减少细菌残留。
金属材料选用1.5mm 镀锌冷轧钢板，表层静电喷塑，高强度，抗磨，抗撞，阻燃等级为A级。
15.舱内地板采用高档地板革铺面。
16.舱内配设吸痰装置3套：主舱2套、过渡舱1套。
17.舱内配设急救供氧装置3套：主舱2套、过渡舱1套。
18.舱内配呼吸机气源接口装置6套：主舱4套、过渡舱2套。
19.配设生物电无损导联装置接口3套：主舱2套、过渡舱1套。
20.舱内配全方位拾音对讲装置5套：主舱3套、过渡舱2套。
21.舱内配无触点感应式应急呼叫报警装置20套：每人位1套。
22.每舱室均设置自动泄压安全阀2套，并配手动紧急卸压装置。
23.其他配置：23.1每舱室均配设药品柜1套。
（二）操作控制台★设备操作控制方式：采用机械手动+电动遥控+计算机自动化操作三种形式；采用集中控制台。
1.计算机控制系统1套。
医用高压氧舱主要技术参数1.压力范围：医用高压氧舱通常可以提供从1.3大气压到2.5大气压范围内的压力。
这意味着舱内的氧气浓度可以达到超过常压下的21%，从而增加身体对氧气的吸收量，促进组织修复和血管扩张。
2.温度和湿度控制：医用高压氧舱通常具备温度和湿度控制功能，以确保舱内环境的稳定性和舒适性。
舱内的温度通常可以调节在20到25摄氏度之间，湿度控制在40%-60%。
3.气密性：医用高压氧舱的气密性是至关重要的，以确保舱内的氧气不泄漏。
舱体结构通常由高强度合金材料、特殊的密封设计和观察窗等组成，以确保舱体具备优异的气密性。
4.安全控制系统：医用高压氧舱通常配备了安全控制系统，以保证疗程的安全和舒适度。
安全控制系统可以监测舱内的氧气浓度、压力变化和温度等参数，并及时报警或采取相应的措施。
此外，医用高压氧舱还配备了适用于急救情况的紧急出舱系统。
5.控制面板：医用高压氧舱配备了易于操作的控制面板，以方便医护人员对舱内环境进行控制和调节。
通过控制面板，医护人员可以调节舱内的压力、湿度和温度，并监测各项技术参数的变化。
6.舱体大小：医用高压氧舱的舱体大小因不同厂家而异，一般分为单人舱和多人舱两种。
单人舱通常具有独立的密封装置，可以为患者提供个体化的治疗。
多人舱则适用于同时治疗多名患者，提高治疗效率。
7.其他特殊功能：一些医用高压氧舱还具备其他特殊功能，比如音乐播放、电视观看和舒适座椅等，以提高疗程的舒适度和娱乐性。
总之，医用高压氧舱是一种非常重要的治疗装置，它可以为疾病和伤害的康复提供有效的支持。
通过调节舱内的气压、氧气浓度和湿度等参数，医用高压氧舱可以促进组织修复、增加氧气吸收量，从而提高治疗效果。
医用高压氧舱的技术参数包括压力范围、温度和湿度控制、气密性、安全控制系统、控制面板、舱体大小和其他特殊功能等。

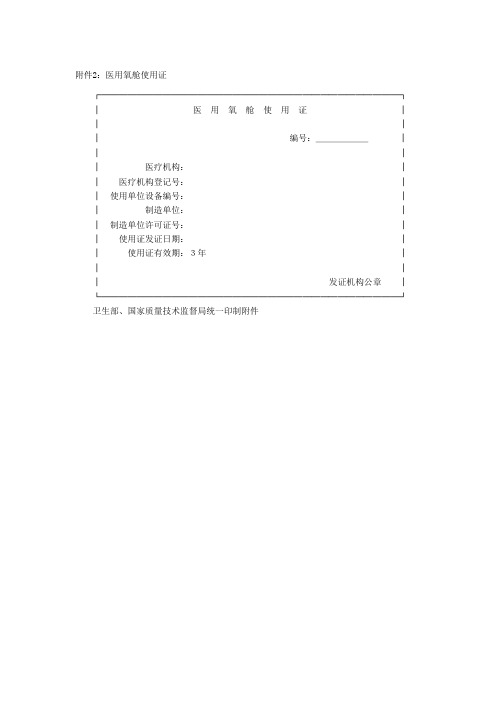

附件2：医用氧舱使用证┌──────────────────────────────────┐│医用氧舱使用证││││编号：＿＿＿＿＿＿││││医疗机构：││医疗机构登记号：││使用单位设备编号：││制造单位：││制造单位许可证号：││使用证发证日期：││使用证有效期：３年││││发证机构公章│└──────────────────────────────────┘卫生部、国家质量技术监督局统一印制附件3：医用氧舱备案表省（自治区、直辖市）编号：XYCNo．（注）┌────┬───────────┬─────┬───────────┐│氧舱规格│（直径×长度）│ 设备编号││├────┼───────────┼─────┼───────────┤│氧舱照明│□外照明，□内照明│ 空调电机│□外置，□内置│├────┼──┬──────┬─┴─────┴───────────┤│加压介质││测氧方式│□热磁，□固态电极，□液态电级│├─┬──┼──┴──────┴─┬─────┬───────────┤│使│名称││ 电话│││├──┼───────────┼─────┼───────────┤│用│地址││ 邮政编码│││├──┴────┬──────┴─────┴───────────┤│单│医疗机构登记号│││├───────┼──────┬───────┬─────────┤│位│氧舱操作负责人││氧舱维修负责人││├─┴───────┼──────┴───────┴─────────┤│氧舱制造单位││├─────────┼──────┬────┬────────────┤│制造许可证编号││发证日期││├─────────┼──────┼────┼────────────┤│氧舱出厂日期││投用日期││├─────────┼──────┴────┴────────────┤│ 氧舱定期检验单位││├─────────┼────────────────────────┤│ 氧舱修理改造单位││├─────────┼────────────────────────┤│使用证发证部门││├─────────┼──────┬────┬────────────┤│使用证编号││发证日期││└─────────┴──────┴────┴────────────┘填表人：填表日期：年月日（发证部门章）此表一式三份，发证部门、省级锅炉压力容器安全监察机构和国家质量技术监督局锅炉局各一份。
高压氧舱呼吸用氧浓度标准高压氧舱是一种应用高压氧进行治疗的设备，它具有提供高浓度氧气的功能。
在高压氧治疗中，呼吸用氧浓度是非常关键的一个参数。
本文将会介绍高压氧舱的呼吸用氧浓度标准，并详细解释其重要性。
首先，我们需要明确高压氧舱中的氧浓度指的是什么。
氧浓度是指单位体积内氧气分子的数量。
在一般的大气中，氧气的浓度约为21%，也就是说每100升大气中有21升是氧气。
然而，在高压氧舱中，我们可以通过调节设备，提供更高浓度的氧气给患者进行治疗。
为了确保高压氧治疗的效果，目前国际上通常采用的标准是提供纯氧或接近纯氧的氧气浓度，也就是将氧浓度提高到接近100%。
这是因为高浓度的氧气可以提供更多的氧分子，以满足患者身体在治疗过程中对氧气的需求。
为了保证高压氧舱的使用安全和治疗效果，国际上制定了一些标准来规范高压氧舱的氧气浓度。
例如，在美国，联邦食品药品监督管理局(FDA)制定了一系列的法规，要求高压氧舱提供的氧气浓度必须达到80%以上。
在欧洲，欧洲标准化委员会(ES)和欧洲高压协会(ECHMA)合作制定了针对高压氧舱的标准，要求氧气浓度应为95%至99.5%之间。
在国内，我国卫生部也颁布了相关的标准，规定高压氧舱的氧气浓度应为95%至99.5%之间。
此外，还要求高压氧舱应具备自动监测和调节氧气浓度的功能，以确保氧气浓度始终处于标准范围内。
为什么高压氧舱的氧气浓度如此重要呢？首先，高浓度的氧气可以提供更多的氧分子给患者的身体，以满足身体对氧气的需求。
氧气是人体细胞产生能量所必需的物质，它在呼吸过程中与食物中的营养物质相结合，经由细胞呼吸作用产生能量，维持生命活动的正常运行。
在一些特定的疾病或损伤中，身体对氧气的需求量会增加，因此提供高浓度的氧气可以帮助患者更好地恢复健康。
此外，高浓度的氧气还具有抗菌和促进伤口愈合的作用。
在一些细菌感染或创伤性损伤情况下，高浓度氧气的使用可以起到抑制细菌生长和促进伤口愈合的效果。
大型医用空气加压氧舱群技术参数一、总体要求要求为三舱七门式大型医用空气加压氧舱群，呈角式排列。
分为主舱、副舱和过渡舱三个舱室。
操作控制系统采用手动、电动（气动）遥控和计算机自动化三种操作控制方式。
氧舱要求符合国家标准GB/T12130-2005《医用空气加压氧舱》的有关规定，采用低（微）阻力吸排氧技术和舱内氧浓度自动锁定、消防水喷淋系统独立增压、稳压控制技术和计算机自动化操作控制与安全检测系统。
全方位拾音对讲装置，美观、舒适的舱内装饰。
全套设备的安装、集成和总体调试由厂家负责并实行土建基础设计、施工过程配合、设备监检验收、人员操作培训。
全套设备各系统的操作监控均集中布置于操作台上。
设备的设计、制造、安装、测试、检测要求完全符合下列标准：1、执行GB/T12130-2005《医用空气加压氧舱群》国家标准2、卫生部、国家质量技术监督局《医用高压氧舱安全管理规定》3、卫生部、劳动部（卫医法）1996（34）号《医用氧舱临床安全技术要求》4、GB150-1998《钢制压力容器》国家标准5、《压力容器安全技术监察规程》6、GB9706.1《医用电气设备》第一部分：安全通用要求7、JB4730-2005《承压设备无损检测》8、GB50222-1995《建筑内部装修设计防火规范》9、GB/T7134-1996《浇铸型工业有机玻璃板材、棒材和管材》10、GB/T12243-2005《弹簧直接载荷式安全阀》11、满足CMD中国医疗器械质量认证中心之质量体系要求12、满足GB/T12130-2005《医用空气加压氧舱》新标准注册要求的企业标准YZB/国4090-26《GY系列医用空气加压氧舱》13、满足国家食品药品监督管理局产品检测要求二、主要技术要求1、氧舱结构形式：三舱七门式※2、三舱总容积在190m3左右，舱体直径为3400mm，满足治疗人数为38人4、舱门透光尺寸及数量：（宽×高）900×1800mm,数量7个5、舱门形式及锁紧方式：一次冲压成型高强度薄壳门，低压自动锁紧6、照明方式及数量：采用先进的冷光源外照明装置，数量24只左右7、摄像窗数量5只8、传物筒透光尺寸及数量：（直径×长度）DN325×400mm，3套（主、副舱，过渡舱各1套），开关灵活方便。
物理治疗及康复设备招标技术要求
一、执行标准：
1.TSG24-2015《氧舱安全技术监察规程》
2. GB150.1~150.4-2011《压力容器》
3.GB/T 12130-2005《医用空气加压氧舱》
4. NB/T 47013-2015《承压设备无损检测》
5. GB50222-1995《建筑内部装修设计防火规范》
6. GB9706.1《医用电气设备第一部分：通用安全要求》
7. GB/T7134-2005《浇铸型工业有机玻璃板材》
8.GB/T 12243-2005《弹簧直接载荷式安全阀》
9. 满足CMD中国医疗器械质量认证中心之质量体系要求
10. 满足国家食品药品监督管理局产品检测要求
二、主要技术要求：
（一）舱体部分
1．舱体规格：直径2400mm，长度7500 mm
2．设计压力：0.3 MPa 最高工作压力：0.2 MPa
3．治疗人数：10人
治疗舱6人，过渡舱4人
4．人均舱容≥3m3
5．舱门数量：数量4个
6. 内嵌照明装置： 7只
治疗舱4只，过渡舱3只
7．观察窗数量：6只
治疗舱4只，过渡舱2只
8．递物筒透光尺寸及数量：Φ300mm 2套
治疗舱、过渡舱各1套
9．舱内配设吸痰器接口（负压吸引）2套
治疗舱1套，过渡舱1套
10．舱内配设急救供氧接口2套
治疗舱1套，过渡舱1套
11．舱内配设全方位拾音对讲装置
治疗舱、过渡舱各1套
12．舱内配设急救呼叫装置2套
治疗舱、过渡舱各1套
13．治疗舱、过渡舱均配设输液吊架1套
14．舱内壁饰装采用彩涂板
15．舱内天花板采用彩涂板饰装
16．舱内地板采用高档地砖铺面
17．舱内座椅布置：治疗舱设置高级汽车座椅6套，过渡舱设置高级汽车座椅4套18．供氧方式：单人供氧流量计
19．排氧方式：缓冲式舱外排氧
20．加减压操作控制方式：手动（机械式）+电动遥控操作+计算机自动化操作控制21．供气系统管路及阀件符合GB/T12130-2005《医用空气加压氧舱》标准。
22．按GB/T12130-2005《医用空气加压氧舱》标准之要求，配备消防水喷淋系统。
（二）控制中心
控制台采用专业型材加工，将设备所有功能集中在控制台上统一控制，要求控制台设备配置齐全，分区合理，具有人性化理念。
1．手动加减压阀（渐开式）4套
2．手动供排氧阀4套
3．压力显示系统7套
4．氧舱对讲机1套
5．DVD 1台
6．应急电源（UPS1000）2台
7．氧气变送器2个
8．温湿度变送器2个
9．单人供氧流量计10套
10．急救供氧阀门2套
11．取样流量计2套
12．触摸屏式电气动遥控操作系统2套
（三）压力调节系统
1．空压机：螺杆空压机2台。
排气量1.25 m3/min ，排气压力1.4MPa
2．储气罐为：设计压力1.5MPa，最高工作压力1.4MPa，容积≥5m3，2台。
3．配冷却器2台。
4．配气水分离器、空气过滤器进行多级过滤，保证进舱气体符合国家卫生学标准。
5．系统管路及阀件符合GB/T12130-2005《医用空气加压氧舱》标准要求。
（四）呼吸气系统
1．供氧方式：采用低阻力供氧方式，单人供氧流量计，加装供氧缓冲箱（储氧筒）。
2．排氧方式：缓冲式舱外排氧
3．系统管路及阀件符合GB/T12130-2005《医用空气加压氧舱》标准要求。
4．单人供氧截止阀：10套。
5．单人供氧缓冲箱：10套。
6．微阻力呼吸调节器：10套。
（投标商如有专利技术，则提供专利证书）
7．吸排氧装具：10套。
8．排氧过滤器：2套。
9．舱外缓冲式定性定量排氧系统：2套。
（五）舱内环境调节系统
1．舱内空调采用壁挂式分体冷暖空调，主舱1.5P 1台,过渡舱1P 1台。
（六）电气控制柜
设立独立电气控制柜，对整套设备所有用电器进行控制，设立隔离变压器保护。
（七）监控系统
配备彩色电视摄像监视系统4套（治疗舱、过渡舱各2套），采用内嵌式摄像机4台， 22寸彩色液晶监视器1台，硬盘录像机1台。
（八）消防系统
按GB/T12130-2005《医用空气加压氧舱》标准之要求，各舱室均配置水喷淋消防设施，要求喷水强度不小于50L/（m2.min），喷水动作响应时间不大于3S，并在控制台及舱内醒目位置设置水喷淋报警开关，在系统管路上设置快开式电动调节阀，以确保紧急状态下使用。
配备消防水罐（工作压力：1.3MPa，容积：1.0m3）1台。
（九）计算机自动化操作控制系统（投标商如有专利技术，则提供专利证书）计算机在医用电气设备中起着与安全密切相关的作用，为了保证安全性保证方法，需满足YY/T0708-2009/IEC60601-1-4：2000（可编程医用电气系统）；
1.医疗方案程序化自动控制
（1）加减压系统程序化自动控制。
（2）排氧系统程序化自动控制。
（3）多种医疗方案的优化选择。
2.具有人机界面，方便控制，易于修改。
3.对治疗过程中的重要数据跟踪处理，自动显示和记录。
4.具有语音提示功能。
5.具有安全锁定氧浓度功能。
6.具有故障报警自检功能。
7.具有自动稳压功能。
8.具有数据记录功能。
（十）应急安全项目
1、舱体各舱室应配置安全阀各2只；储气罐安全阀2只、气水罐配置安全阀1只；
2、递物筒配装压力锁定、低压自动开启装置各1套；
递物筒配装压力显示仪表各1套；
3、压缩机配装超压自动停机、低压自动复位装置；
4、各舱室配装应急呼叫装置及应急通讯装置；
5、各舱室内外应配装应急卸压装置各1套，并涂红色标记；
6、舱内饰装用材达B1级以上消防等级；
（十一）设备各项性能指标必须达到或优于GB/T 12130-2005《医用空气加压氧舱》标准要求。
三、售后服务
1．全套设备验收合格后免费保修≥2年，氧舱舱体、储气罐及配套压力容器保修20年。
2．故障响应时间：在保修期内要求每季度至少回访一次，有问题做到及时处理。
每半年到现场做一次设备运行状况安全检查。
出现质量问题或故障时，响应时间为2小时，工程师应在24小时内到达现场并排除故障（包括节假日）。
做到故障不排除，技术服务人员不撤离使用现场。
3．专用工具：卖方应提供赠送一套维修所需的专用工具及其清单。
4. 培训：有具体的培训内容及计划安排。
5．备品备件：卖方应提供赠送的主要备品备件及其清单（含价格清单）。
6. 体现售后服务周到，具有服务体系的，须在周边有维修机构。
7. 保修期外运行、维修成本及提供的消耗品、备品备件价格。
8. 保证售后服务良好需提供用户盖章的证明材料。
9、提供江苏省内同型号业绩不少于5家。
附：1、所有管路采用符合国家相关规定的不锈钢管路（加减压系统、供排氧系统、水喷淋系统等）。
2、配备无需定期更换氧电池的数字式测氧仪。
3、配备的空调系统为“格力”或“海尔”。
4、需年检的压力表、安全阀需有备份表。
5、视察窗有机玻璃、门圈压条等需有备用件。
6、防火阻燃座椅套配备20套（含备份）。
