EPC13高频变压器一.EPC13高频变压器尺寸外观图（单位：mm）品名式别骨架样式长宽高1边PIN（PIN距）2边PIN（PIN距）排距PIN径EPC13-01 卧式Ⅰ15.15.09.05 2.55 2.517.0Φ0.6EPC13-02 卧式Ⅱ15.15.09.05 2.55 2.510.5Φ0.6以上为公司常用骨架样式，其它款式暂未列入其中，欢迎咨询。
本公司可按客户要求定制各种规格EPC13高频变压器。
二. EPC13高频变压器性能1.工作频率：20kHz-500KHz2.输出功率：0.5 to 10 W3.工作温度：-40℃ to +125℃4.储存温度：-25℃ to +85℃5.储存湿度：30 to 95%三. EPC13高频变压器的特点EPC13高频变压器具有尺寸小，价格便宜，可靠性高的特点。
EPC型变压器是为了适应超薄型开关电源而设计的一款高频变压器。
它拥有扁型的铁氧体磁芯，它的形状能同时满足电源变压器高功率的要求和超薄体积的要求，同样也能适应开关电源在温升方面的要求，但对PCB板的要求会提高；它比EPD型变压器在线包空间上有提高，同时EMI性能和漏感、辐射等参数均优于EFD型变压器，其它性能接近于EE型和EC型变压器。
四. EPC13高频变压器的应用EPC13高频变压器常应用于DC-DC转换器、驱动变压器、升压变压器、LED驱动电感、数码相机、手持式开关电源充电器等。
五. EPC13高频变压器价格EPC13高频变压器的价格区间一般在1.2 -2.0元之间，价格主要取决于产品的工艺复杂程度、客户对原材料的要求，以及是否要求过安规认证等。
供应相关产品EI96扼流线圈UU9.8滤波器EC4215变压器EE22电子变压器EI57低频变压器PQ5050变压器EE55变压器扼流圈500uH。

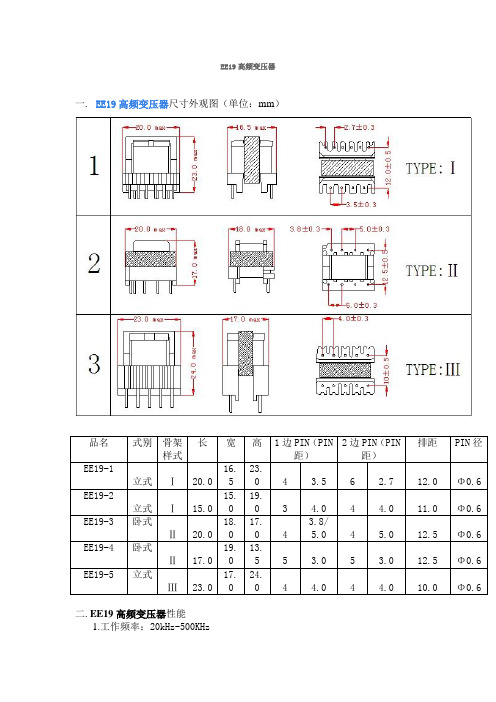

EE19高频变压器一.EE19高频变压器尺寸外观图（单位：mm）品名式别骨架样式长宽高1边PIN（PIN距）2边PIN（PIN距）排距PIN径EE19-1立式Ⅰ20.016.523.04 3.56 2.712.0Φ0.6EE19-2立式Ⅰ15.015.19.03 4.04 4.011.0Φ0.6EE19-3 卧式Ⅱ20.018.17.043.8/5.04 5.012.5Φ0.6EE19-4 卧式Ⅱ17.019.13.55 3.05 3.012.5Φ0.6EE19-5 立式Ⅲ23.017.24.04 4.04 4.010.0Φ0.6二. EE19高频变压器性能1.工作频率：20kHz-500KHz2.输出功率：0.5 to 18 W3.工作温度：-40℃ to +125℃4.储存温度：-25℃ to +85℃5.储存湿度：30 to 95%三. EE19高频变压器的特点EE19高频变压器具有尺寸小，价格便宜，可靠性高的特点。
EE型变压器是基本型的铁氧体磁芯，性能稳定，成本低，电流大。
广泛应用于电源转换和线路滤波。
体积由小到大，满足各种应用电路的需求。
如使用耐温155℃或180℃聚安脂漆包线，可满足不同的温度条件，适用于各种开关电源及逆变器，UPS等。
四. EE19高频变压器的应用EE19高频变压器常应用于辅助电源变压器、DC-DC转换器、驱动变压器、数码相机、手持式开关电源充电器等。
1、电源、地线的处理在整个PCB板设计中，即使布线完成得都很好，但因为电源、地线的考虑不周到而引起的干扰，会使产品的性能下降，有时甚至影响到产品的成功率。
所以对电源、地线的布线要认真对待，把电源、地线所产生的噪音干扰降到最低限度，以保证产品的质量。
对每个从事电子产品设计的工程人员来说都明白地线与电源线之间噪音所产生的原因，现只对降低式抑制噪音作以表述。
众所周知的是在电源、地线之间加上去耦电容。
尽量加宽电源、地线宽度，最好是地线比电源线宽，它们的关系是：地线＞电源线＞信号线，通常信号线宽为：0.2～0.3mm，最经细宽度可达0.05～0.07mm，电源线为1.2～2.5 mm，对数字电路的PCB可用宽的地导线组成一个回路，即构成一个地网来使用(模拟电路的地不能这样使用) 用大面积铜层作地线用，在印制板上把没被用上的地方都与地相连接作为地线用。
EPC13高频变压器一.EPC13高频变压器尺寸外观图（单位：mm）品名式别骨架样式长宽高1边PIN（PIN距）2边PIN（PIN距）排距PIN径EPC13-01 卧式Ⅰ15.15.09.05 2.55 2.517.0Φ0.6EPC13-02 卧式Ⅱ15.15.09.05 2.55 2.510.5Φ0.6以上为公司常用骨架样式，其它款式暂未列入其中，欢迎咨询。
本公司可按客户要求定制各种规格EPC13高频变压器。
二. EPC13高频变压器性能1.工作频率：20kHz-500KHz2.输出功率：0.5 to 10 W3.工作温度：-40℃ to +125℃4.储存温度：-25℃ to +85℃5.储存湿度：30 to 95%三. EPC13高频变压器的特点EPC13高频变压器具有尺寸小，价格便宜，可靠性高的特点。
EPC型变压器是为了适应超薄型开关电源而设计的一款高频变压器。
它拥有扁型的铁氧体磁芯，它的形状能同时满足电源变压器高功率的要求和超薄体积的要求，同样也能适应开关电源在温升方面的要求，但对PCB板的要求会提高；它比EPD型变压器在线包空间上有提高，同时EMI性能和漏感、辐射等参数均优于EFD型变压器，其它性能接近于EE型和EC型变压器。
四. EPC13高频变压器的应用EPC13高频变压器常应用于DC-DC转换器、驱动变压器、升压变压器、LED驱动电感、数码相机、手持式开关电源充电器等。
五. EPC13高频变压器价格EPC13高频变压器的价格区间一般在1.2 -2.0元之间，价格主要取决于产品的工艺复杂程度、客户对原材料的要求，以及是否要求过安规认证等。
供应相关产品EI96扼流线圈UU9.8滤波器EC4215变压器EE22电子变压器EI57低频变压器PQ5050变压器EE55变压器扼流圈500uH。
PQ高频变压器————————————————————————————————作者：————————————————————————————————日期：PQ4040高频变压器一.PQ4040高频变压器尺寸外观图（单位：mm）品名式别骨架样式长宽高1边PIN（PIN距）2边PIN（PIN距）排距PIN径PQ4040立式Ⅱ41.0 43.0 43.0 6 5.0 6 5.0 38.0 Φ0.8以上为公司常用骨架样式，其它款式暂未列入其中，欢迎咨询。
本公司可按客户要求定制各种规格PQ4040高频变压器。
二. PQ4040高频变压器性能1.工作频率：20kHz-500KHz2.输出功率：10 to 1000 W3.工作温度：-40℃ to +180℃4.储存温度：-25℃ to +85℃5.储存湿度：30 to 95%三. PQ4040高频变压器的特点PQ4040高频变压器具有结构紧密，功率大，价格适中，可靠性高的特点。
PQ 型高频变压器的磁芯是为了适应新型开关电源的使用要求而设计的铁氧体磁芯，它的形状能满足工作在高频下的开关电源变压器减少铜损和铁损的要求，同样也能适应开关电源在温升方面的要求；它的圆形中心柱使绕线更为容易，线包容量加大，骨架的引线端使产品安装十分可靠，适用于开关电源和阻流线圈。
四. PQ4040高频变压器的应用PQ4040高频变压器常应用于电动车充电器用变压器、车载逆变器电源变压器、DC-DC转换器、驱动变压器、笔记本电源、UPS电源、通信电源等。
五. PQ4040高频变压器价格PQ4040高频变压器的价格区间一般在18-28元之间，价格主要取决于产品的工艺复杂程度、客户对原材料的要求，以及是否要求过安规认证等。
供应相关产品EI96扼流线圈UU16滤波器EC42高频变压器EE22电子变压器EI57低频变压器PQ5050变压器EE65变压器扼流圈500uH。
EFD15高频变压器一.EFD15高频变压器尺寸外观图（单位：mm）品名式别骨架样式长宽高1边PIN（PIN距）2边PIN（PIN距）排距PIN径EFD15-01卧式I16.016.08.04 3.74 3.713.8Φ0.6 EFD15-02卧式I16.018.08.05 2.55 2.517.0Φ0.7 EFD15-03卧式Ⅱ16.016.08.55 2.55 2.521.5Φ0.7 EFD15-04卧式Ⅱ16.016.08.56 2.56 2.521.5Φ0.7以上为公司常用骨架样式，其它款式暂未列入其中，欢迎咨询。
本公司可按客户要求定制各种规格EFD15高频变压器。
二.EFD15高频变压器性能1.工作频率：20kHz-500KHz2.输出功率：3.0 to 12 W3.工作温度：-40℃ to +125℃4.储存温度：-25℃ to +85℃5.储存湿度：30 to 95%三.EFD15高频变压器的特点EFD15高频变压器具有尺寸小，高度低，价格便宜，可靠性高的特点。
EFD型变压器是为了适应超薄型开关电源而设计的一款高频变压器。
它拥有扁型的铁氧体磁芯，它的形状能同时满足电源变压器高功率的要求和超薄体积的要求，同样也能适应开关电源在温升方面的要求，但对PCB板的要求会提高；其它性能接近于EE型和EC型变压器。
四.EFD15高频变压器的应用EFD15高频变压器常应用于DC-DC转换器、驱动变压器、数码相机、升压变压器、手持式开关电源充电器等。
五.EFD15高频变压器价格EFD15高频变压器的价格区间一般在1.8 -3.0元之间，价格主要取决于产品的工艺复杂程度、客户对原材料的要求，以及是否要求过安规认证等。
供应相关产品EI96扼流线圈UU9.8滤波器EC4215变压器EE22电子变压器EI57低频变压器PQ5050变压器EE55变压器扼流圈500uH。

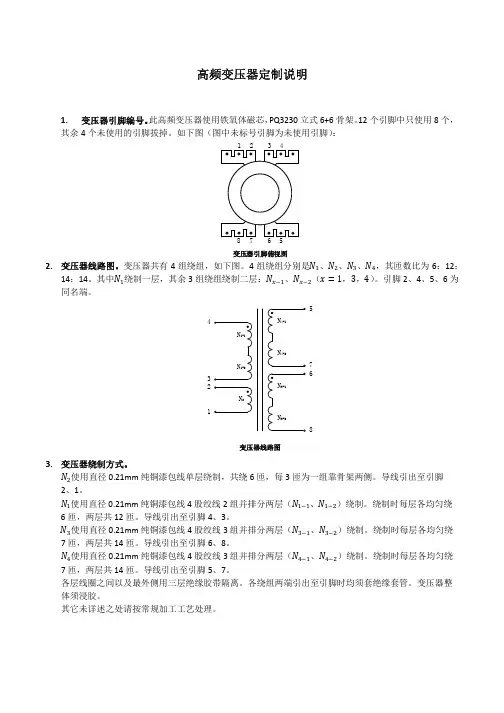

高频变压器定制说明1. 变压器引脚编号。
此高频变压器使用铁氧体磁芯，PQ3230立式6+6骨架。
12个引脚中只使用8个，其余4个未使用的引脚拔掉。
如下图（图中未标号引脚为未使用引脚）：变压器引脚俯视图2. 变压器线路图。
变压器共有4组绕组，如下图。
4组绕组分别是 、 、 、 ，其匝数比为6：12：14：14。
其中 绕制一层，其余3组绕组绕制二层： 、 （ =1，3，4）。
引脚2、4、5、6为同名端。
变压器线路图857643213. 变压器绕制方式。
使用直径0.21mm 纯铜漆包线单层绕制，共绕6匝，每3匝为一组靠骨架两侧。
导线引出至引脚2、1。
使用直径0.21mm 纯铜漆包线4股绞线2组并排分两层（ 、 ）绕制。
绕制时每层各均匀绕6匝，两层共12匝。
导线引出至引脚4、3。
使用直径0.21mm 纯铜漆包线4股绞线3组并排分两层（ 、 ）绕制。
绕制时每层各均匀绕7匝，两层共14匝。
导线引出至引脚6、8。
使用直径0.21mm 纯铜漆包线4股绞线3组并排分两层（ 、 ）绕制。
绕制时每层各均匀绕7匝，两层共14匝。
导线引出至引脚5、7。
各层线圈之间以及最外侧用三层绝缘胶带隔离。
各绕组两端引出至引脚时均须套绝缘套管。
变压器整体须浸胶。
其它未详述之处请按常规加工工艺处理。
变压器绕线图线材说明：0.21mm单股漆包线0.21mm漆包线4股绞0.21mm漆包线4股绞，2组并绕0.21mm漆包线4股绞，3组并绕N 2NN N N N N 3层绝缘胶带。
变压器是EE55卧式磁芯，12V20KHz左右时出1000W没问题，并且还留有余量。
初级2T+2T，用0.8的线20根并绕。
次级60T，用0.8的线2跟并绕。
辅助0.8的线绕4T。
先绕两层次级，大概是40T，然后是初级，初级完了之后是剩下的20T次级，最后是4T的辅助绕组。
示意图如下所示。
这是骨架从旁边看过去（即骨架两边的引脚都在下面）的示意图，中间的方块是磁芯中间那个。
从里到外，依次是次级、初级、次级、辅助。
图中1和2绕组是最里面的2层次级绕组。
3是初级的中间抽头，4和5是初级的另外两个抽头，次级一共有2层。
4和5是相交叉的，故图中4和5的线叠在一起了。
6和7是剩下的20T（1层）的次级。
8和9是辅助绕组。
1和2的次级绕组用0.8的线2条并绕，先绕40T即可，40T大概是2层。
绕的时候注意将漆包线拉紧，以减小漏感，但不能太用力，不要把漆包线外面的绝缘漆弄掉了，还要注意将线绕平整，绕之前漆包线不平整的，先用工具弄直了再绕。
注意每一层绕完后要用高温胶带粘好，要做好绝缘。
绝缘不好，绕组之间短路就麻烦了。
绕好之后把线头弄到旁边去，先不用固定在骨架的引脚上。
2层次级的实物图如下。
次级绕好之后，粘好绝缘胶带，粘两层就好了，太多了会增加漏感，太少绝缘性能又不达标。
接下来就是初级了。
我绕初级是把漆包线当成铜带来用的，就是把很多条漆包线都焊接在一个铜块上，然后再绕到变压器中，实践证明，这种办法较好，绕出来的变压器效果还不错。
首先根据变压器骨架尺寸，量好绕2T需要的漆包线的长度，注意要把接头部分的考虑进去，然后乘以2（另外一个绕组）。
我绕的时候取50cm左右，有点长了，浪费了一些漆包线。
剪好20根这个长度的漆包线。
下面我们需要把这20根漆包线焊接到一块铜片上。
就需要把这些线中间的绝缘漆刮掉一部分，刮好之后找个东西把这些漆包线压起来，中间刮掉漆的放在一块，开始焊接。
看图吧。
图片中的那个小的铜片是冰箱里面拆出来的铜管拍扁的。
EC3542高频变压器
一.EC3542高频变压器尺寸外观图（单位：mm）
以上为公司常用骨架样式，其它款式暂未列入其中，欢迎咨询。
本公司可按客户要求定制各种规格EC35高频变压器。
二.EC35高频变压器性能
1.工作频率：50kHz-500KHz
2.输出功率：20 to 400 W
3.工作温度：-40℃ to +125℃
4.储存温度：-25℃ to +85℃
5.储存湿度：30 to 95%
三. EC35高频变压器的特点
EC35高频变压器具有绕制方便，价格适中，可靠性高的特点。
EC/ER型变压器是基本型的铁氧体磁芯，它们被广用于开关电源及和多种电子线路中，振荡方式有全桥，半桥，单端式，谐振式，推挽式线路等，具有优良的材料特性，适用于典型的变压器结构，EC/ER磁芯的圆柱型中心柱，使之绕线较为容易，并增大了绕组的截面积，可增大输出功率，适用于各种开关电源变压器和阻流线圈。
四.EC35高频变压器的应用
EC35高频变压器常应用于UPS电源变压器、LED电源变压器、通信电源变压器，工业变频器等。
五.EC35高频变压器价格
EC35高频变压器的价格区间一般在5.5-10.5元之间，价格主要取决于产品的工艺复杂程度、客户对原材料的要求，
以及是否要求过安规认证等。
EF25高频变压器一.EF25高频变压器尺寸外观图（单位：mm）品名式别骨架样式长宽高1边PIN（PIN距）2边PIN（PIN距）排距PIN径EF25-01立式I 26.518.026.53 5.03 5.012.8Φ0.8EF25-02立式I 28.018.028.05 4.85 4.813.0Φ0.8EF25-03卧式Ⅱ26.526.520.04 5.04 5.020.2Φ0.8EF25-04卧式Ⅱ26.26.520.5 4.85 4.820.0Φ0.850以上为公司常用骨架样式，其它款式暂未列入其中，欢迎咨询。
本公司可按客户要求定制各种规格EF25高频变压器。
二.EF25高频变压器性能1.工作频率：20kHz-500KHz2.输出功率：10 to 35 W3.工作温度：-40℃ to +125℃4.储存温度：-25℃ to +85℃5.储存湿度：30 to 95%三.EF25高频变压器的特点EF25高频变压器具有尺寸小，价格便宜，可靠性高的特点。
EF型变压器是基本型的铁氧体磁芯，它们被广泛用于开关电源及和多种电子线路中，振荡方式有全桥，半桥，单端式，谐振式，具有优良的材料特性，适用于典型的变压器结构，EF型磁芯增大了磁芯的截面积，可尽可能地缩小电源整体的体积，利于小型化，可增大输出功率，适用于各种开关电源变压器和阻流线圈。
四.EF25高频变压器的应用EF25高频变压器常应用于DC-DC转换器、驱动变压器、PFC电感、手持式开关电源充电器等。
五.EF25高频变压器价格EF25高频变压器的价格区间一般在2.5-3.5元之间，价格主要取决于产品的工艺复杂程度、客户对原材料的要求，以及是否要求过安规认证等。
供应相关产品EI96扼流线圈UU9.8滤波器EC4215变压器EE22电子变压器。
