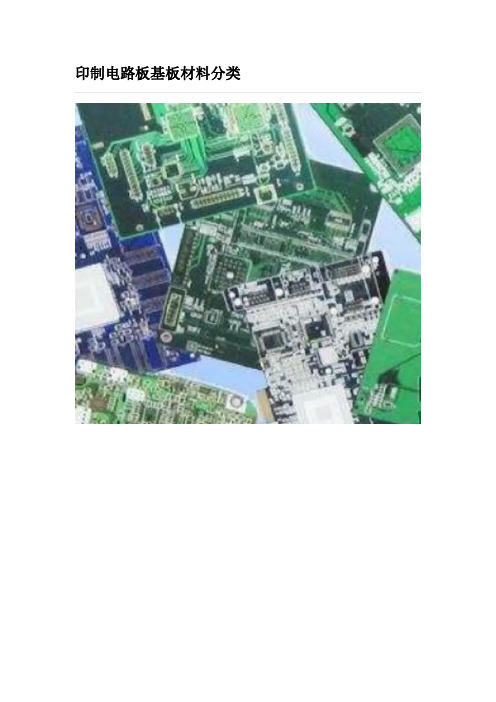

最新PCB线路板基板材料分类

PCB板材分类总结印制电路板印制电路板（Printed Circuit Board，简称PCB）作为一种重要的电子元器件，广泛应用于电子设备中的信号传输、功率传输、电磁屏蔽等方面。

根据不同的材料和工艺特点，PCB板材可以分为多种类型。

下面将对主要的PCB板材分类进行总结。

1.基础材料分类：- 硬质金属基板：如铝基板（Aluminum Base Board，简称AB），铜基板（Copper Base Board，简称CB）等。

这种基板具有良好的散热性能和机械强度，广泛应用于LED照明、通信设备等领域。

- 有机纤维素基板：如玻纤板（Glass Fiber Board，简称FR4），它是一种具有玻璃纤维增强材料的有机复合材料。

FR4具有优良的电气性能、机械强度和耐热性，是最常见的PCB板材。

- 高分子基板：如聚酰亚胺板（Polyimide Board，简称PI），这种基板具有优异的耐高温性能和耐化学性能，适用于高温环境下的应用，如航空航天、汽车电子等领域。

- 低介电常数材料：如PTFE（Teflon）板，这种基板具有低介电常数、低耗散因数和优良的高频性能，适用于高速传输和射频电路。

2.高频板分类：-PTFE板：PTFE是一种聚四氟乙烯材料，具有低介电常数和低损耗的特点，适用于高频高速传输和射频电路设计，是高频电路板的首选材料。

-RO4003C板：RO4003C是一种特殊的PTFE复合材料，它不仅具有PTFE的优点，还加入了陶瓷填料，提高了板材的介电常数和温度稳定性。

-PPO板：PPO是一种聚苯醚材料，具有优良的介电性能和稳定性，适用于高频电路和高速信号传输。

3.高频有源器件应用板材分类：-陶瓷基板：陶瓷基板由陶瓷材料制成，具有优异的导热性能和耐高温性能，适用于高功率射频器件和微波通信设备。

-金属陶瓷基板：金属陶瓷基板由金属材料与陶瓷材料复合而成，既具有金属的导电性能，又具有陶瓷的优异性能，适用于高频有源器件的封装。

pcb原材料
PCB原材料，即印制电路板的制作材料，通常包括基板、金
属箔、印刷油墨、焊膏、覆盖膜等。

下面将对这些主要的
PCB原材料进行详细介绍。

1. 基板： PCB基板是电子元器件连接和固定的主要载体，通
常采用玻璃纤维增强材料，如FR-4。

FR-4是一种强度高、绝
缘性能好的材料，具有良好的机械强度和热稳定性。

2. 金属箔： PCB上的导电层通常由铜箔制成。

铜箔在PCB制
作过程中起着导电和连接电路的作用。

一般情况下，厚度为
1oz的铜箔是最常用的选择，在许多情况下，需要使用更厚的
铜箔以增加电流承载能力。

3. 印刷油墨： PCB制作过程中，需要通过印刷方式将电路图
案印在基板上，这就需要使用印刷油墨。

印刷油墨通常由树脂、溶剂和颜料组成，其主要作用是提供很好的附着力，并形成导电膜。

4. 焊膏：焊膏是PCB制作过程中的重要组成部分，其主要作
用是在焊接元器件时提供焊点。

焊膏是一种含有活性助焊剂的胶状材料，一般采用石蜡或合成树脂作为基础材料，并添加一定比例的活性剂和流动剂。

5. 覆盖膜： PCB制作完成后，为了保护电路和焊点，通常需
要在表面覆盖一层保护膜。

覆盖膜通常由聚合物材料制成，包括聚酰亚胺、环氧树脂、聚丙烯等。

覆盖膜可以提供保护层，
防止电路受到外界的损害，同时也可以起到绝缘和防潮的作用。

以上是PCB制作过程中常用的几种原材料，它们有着各自不
同的性能和优势，以满足不同的应用需求。

通过不同材料的组合和加工工艺，可以制作出具有较高性能和可靠性的印制电路板。

p cb板材质的种类
基础材料分类：
硬质板（R i g i d B o a r d）：由固态树脂和增强材料（如玻璃纤维）组成，通常用于常规的刚性电路板。

柔性板（F l e x i b l e B o a r d）：采用柔性材料（如聚酰亚胺）制成，能够弯曲和折叠，适用于需要弯曲或体积较小的应用。

刚柔结合板（R i g i d-F l e x B o a r d）：结合了硬质板和柔性板的特点，可同时满足刚性和柔性需求，常见于复杂的电子设备。

绝缘材料分类：
F R-4：最常见的绝缘材料，由玻璃纤维和环氧树脂构成，具有良好的机械强度和绝缘性能。

聚酰亚胺（P o l y i m i d e）：具有出色的高温稳定性和柔性，适用于高温环境和柔性电路板。

F R-1、F R-2、F R-3：常见的廉价绝缘材料，用于较低要求的应用。

金属材料分类：
铜箔（C o p p e r F o i l）：用于制作电路层和导电路径，常见的厚度有1o z（约35μm）、2o z等。

— 1 —
铝基板（A l u m i n u m S u b s t r a t e）：将铝作为基底材料，用于散热要求较高的电子器件。

特殊材料分类：
P T F E（P o l y t e t r a f l u o r o e t h y l e n e）：具有优异的绝缘性和高频特性，常用于高频电路和射频应用。

高频陶瓷（H i g h-F r e q u e n c y C e r a m i c）：用于高频电路，具有优异的介电性能和低损耗。

— 2 —。

PCB线路板原材料材质及参数介绍1.基板材料：基板材料是PCB线路板的主体材料，常用的基板材料有玻璃纤维布（FR-4）、FR-5、高频基板、金属基板等。

其中，FR-4是最常用的基板材料，具有良好的绝缘性能、机械强度和耐热性。

FR-4基板的热稳定性可达到130℃以上，介电常数在4.5-5之间。

2.小分子增强材料：小分子增强材料是为了提高基板材料的性能而添加的物质。

常用的小分子增强材料有光亮剂、抗氧化剂、稳定剂等。

这些材料可以提高基板的表面光洁度、耐热性和耐腐蚀性。

3.铜箔：铜箔是用来制作线路导体的材料，一般采用电解铜箔。

铜箔的厚度常见的有1/3oz、1/2oz、1oz等。

铜箔的厚度越大，导电性能越好，但成本也相应增加。

4.覆铜：覆铜是通过在基板表面镀上一层铜来形成线路导体。

覆铜层的厚度和分布均匀性对线路导通性能有很大影响。

常见的覆铜厚度有1oz、2oz、3oz等。

覆铜层的厚度越大，导通性能越好。

5.阻焊层：阻焊层是防止线路短路和保护基板的涂层。

常见的阻焊材料有聚酰亚胺（PI）、环氧树脂等。

阻焊层的颜色一般为绿色、红色、蓝色等，用来标记不同线路功能。

6.埋孔填充材料：在多层PCB线路板中，为了连接各层之间的线路，需要使用埋孔填充材料。

常见的埋孔填充材料有环氧树脂、聚酰亚胺等。

7.钻孔材料：在制作PCB线路板时，需要进行钻孔操作，常见的钻孔材料有高速钢、硬质合金等。

钻孔材料应具有良好的耐磨性能和切削性能。

8.表面处理材料：表面处理是为了改善焊接性能、提高耐腐蚀性以及提供良好的附着力等。

常见的表面处理材料有化学镀金、化学镀锡、喷锡等。

以上是PCB线路板常用的原材料材料及参数介绍。

不同的应用场景和要求会对这些材料的选择和使用有所区别，但了解这些基本的原材料及其特性对于正确选择和设计PCB线路板具有重要意义。

pcb板材料PCB的全称是Printed Circuit Board，即印刷电路板，是电子器件的重要组成部分，可以提供电子元件的固定、连接和电气信号的传输功能。

PCB板材料是制造电路板的基础材料，关系到电路板的性能和稳定性。

常见的PCB板材料有以下几种：1. FR-4板：FR-4即Epoxy Glass Fiber Laminate，是一种基于玻璃纤维和环氧树脂的传统PCB板材料。

它具有较好的电绝缘性能、机械强度和耐热性，广泛用于普通电子产品的制造。

2. 高频板：高频板材料是用于制作高频电路的特殊材料，通常采用聚合物增强材料和PTFE（聚四氟乙烯）复合材料。

它具有较低的介电常数和损耗因子，在高频信号传输中能够有效减少信号的衰减。

3. 金属基板：金属基板主要用于高功率、高散热的电路设计，通常采用铝基板、镍基板和铜基板。

金属基板能够良好地散热，提高电路的稳定性和可靠性。

4. 柔性板：柔性板材料采用聚酯薄膜、薄玻璃纤维布或胶粘无纺布等可弯曲的材料。

它具有较好的柔韧性和可折叠性，适用于需要弯曲或紧凑设计的电子产品。

5. 高温板：高温板材料通常采用聚酰亚胺（PI）和聚醚醚酮（PEEK）等高温耐高温材料。

这些材料具有较高的耐热性和耐化学性能，适用于高温工作环境下的电子器件。

6. 射频板：射频板材料采用聚合物增强材料和陶瓷材料复合。

它具有低介电常数、低介电损耗和较好的信号传输性能，适用于射频信号的传输和接收。

不同的PCB板材料适用于不同的电路设计和应用场景，选择合适的材料可以提高电路的性能和可靠性。

随着科技的进步和电子产品的不断发展，新型的PCB板材料也在不断涌现，为电子产品设计和制造提供更多的选择和可能性。

PCB基板的分类标准有多种，包括但不限于以下几种：
1. 基材材质：主要分为FR-4玻璃纤维、铝基板、铜基板、陶瓷基板等几种类型。

2. 厚度：可以分为常规厚度（通常为 1.6mm）和非常规厚度（通常为0.8mm、1.0mm、1.2mm、2.0mm等）。

3. 铜层厚度：一般有1/3oz、1/2oz、1oz、2oz、3oz、4oz等几种厚度。

4. 表面处理：一般有HASL、ENIG、OSP、金手指等几种表面处理方式。

5. 特殊功效：例如高频板、高TG板、混合压铸板等，根据其特殊的功能可以进行分类。

6. 按印刷电路的分布：可以分为单面板、双面板、多层板。

在以上分类中，IMDS是针对金属基板的一种分类标准，全称为国际材料数据系统（International Material Data System），是一种用于记录和分类材料信息的系统。

在PCB行业中，IMDS主要用于对金属基板的分类和管理。

需要注意的是，不同的分类标准适用于不同的应用场景和目的，选择合适的分类标准取决于具体的需求和实际情况。

PCB线路板基板材料分类PCB线路板（Printed Circuit Board，简称PCB）是电子元器件焊接、布线和支撑的重要基础，是电子产品中不可或缺的组成部分。

根据其基板材料的不同，PCB线路板可以分为多种分类。

下面将详细介绍几种常见的PCB线路板基板材料分类。

1.常规FR4材料常规FR4（Flame Retardant 4）材料是目前最常见的PCB基板材料之一，它是一种玻璃纤维衬底，通过环氧树脂粘合剂进行结合。

常规FR4材料具有良好的电气绝缘性能、耐高温性能和机械强度，被广泛应用于消费类电子产品、通信设备、计算机硬件等领域。

常规FR4材料常用的厚度有0.2mm、0.4mm、0.6mm、0.8mm、1.0mm、1.2mm、1.6mm等。

2.高TG材料高TG（Glass Transition Temperature）材料是在常规FR4基础上进一步改进的一种材料，其玻璃化转变温度高于常规FR4材料，通常为150℃以上。

高TG材料在高温环境下具有更好的稳定性，可以提高PCB线路板的耐热性和耐振性，适用于大功率电子设备、汽车电子、航空航天等领域。

3.金属基板材料金属基板材料是一种以金属作为基板的PCB材料，具有优异的散热性能和机械强度。

其中铝基板和铜基板是较为常见的金属基板材料。

铝基板一般采用铝材料和复合材料进行制造，广泛应用于LED照明、电源模块等领域。

铜基板则采用纯铜材料作为基底，适用于需要高导热性和高频信号传输的场合，如功放、雷达、移动通信等。

4.载板材料载板材料主要用于高密度插件封装技术，其中最常见的是陶瓷板。

陶瓷板具有优异的耐热性、导热性和电气绝缘性能，常用于电机控制器、功率模块器件等高性能应用中。

5.特殊材料除了上述常见的PCB基板材料，还存在一些特殊的基板材料，如聚酰亚胺（PI）材料、聚四氟乙烯（PTFE）材料等。

这些材料具有极高的绝缘性能、耐高温性能和化学稳定性，常用于航空航天、国防军工等领域的特殊应用。

线路板主要可以通过以下几种方式进行分类：
一、按材质：有纸质线路板、玻璃纤维线路板、复合材质线路板等。

1. 纸质覆铜板：成本较低，但性能相对较差。

2. 玻纤布覆铜板：机械强度和电气性能较好。

3. 复合基覆铜板：结合多种材料的优点。

二、按层数：分为单面板、双面板和多层板。

1、单面板：在最基本的PCB上，零件集中在其中一面，导线则集中在另一面上。

因为导线只出现在其中一面，所以就称这种PCB叫作单面线路板。

单面板通常制作简单，造价低，但是缺点是无法应用于太复杂的产品上。

2、双面板：是单面板的延伸，当单层布线不能满足电子产品的需要时，就要使用双面板了。

双面都有覆铜有走线，并且可以通过过孔来导通两层之间的线路，使之形成所需要的网络连接。

3、多层板：指具有三层以上的导电图形层与其间的绝缘材料以相隔层压而成，且其间导电
图形按要求互连的印制板。

多层线路板是电子信息技术向高速度、多功能、大容量、小体积、薄型化、轻量化方向发展的产物。

三、按用途：可分为通信线路板、计算机线路板、家电线路板等。

1. 通信线路板：用于通信设备中，如手机、基站等。

2. 计算机线路板：包括电脑主板、显卡等。

3. 消费电子线路板：如电视、音响等家电产品中的线路板。

4. 工业控制线路板：用于工业自动化设备中。

5. 汽车线路板：应用于汽车电子系统。

6. 医疗器械线路板：用于医疗设备中。

7. 航空航天线路板：在航空航天领域使用。

PCB各种基板材介绍PCB各种基板材介绍，分为：94HB，防火板（94VO，FR-1，FR-2），半玻纤(22F，CEM-1 ，CEM-3)，全玻纤(FR-4)。

FR-1：特点：1.无卤板材，有利於环境保护 2.高耐漏电起痕指数（600伏以上，需提出特殊要求） 3.适合之冲孔温度爲40～70℃4.弓曲率、扭曲率小且稳定FR-2：特点：耐漏电痕迹性优越(600V以上) 5.成本低而使用范围广 6.优异的耐湿、热性 7.适合之冲孔温度爲40～70℃ 8.弓曲率、扭曲率小且稳定 9.尺寸稳定性优越CEM-3：特点：优异机械加工性，可冲孔加工性 1.电性能与FR-4 相当，加工工艺与FR-4 相同，钻嘴磨损率比FR-4 小 2.多等级的耐漏电痕迹性（CTI 175V、CTI300V、CTI 600V） 3.符合IPC-4101A 的规范要求FR-4：特点：无卤素，溴及氯元素含量小於0.09% Halogen-free, Br/Cl content below 0.09% 1.不含锑及红磷，燃烧时不残留有毒成分 Antimony and red phosphor free, Absence of highly toxic dioxins in burning exhaust gas 2.板料与KB-6160相比更坚硬Harder than KB-6160以下是产品型号：纸覆铜面板KB-3152 FR-1是针对环境保护而开发的环保型不含卤素、不含锑的纸基酚醛树脂铜积层板，可以避免因燃烧板材含有卤素和锑时所产生的有毒物质及气体。

具有高漏电指数（600伏以上），并且适用于低温冲孔作业。

KB-3151S FR-1是针对使用高密度自动插件，晶片零件表面粘着技术等精密线路板之需求而开发的纸基酚醛树脂铜面积层板。

具有优异的耐银迁移性和在潮湿环境下的电气性能。

KB-3150/KB-3151是针对使用高密度自动插件，晶片零件表面粘着技术等精密线路板之需求而最新开发的纸基酚醛树脂铜面积层板。
