移动式格栅除污机的应用与设计

浅析格栅除污机优势及使用注意事项
随着城市污水处理厂建设的渐渐完善，污水处理设备也在不断升级换代。

其中，格栅除污机作为污水处理的关键设备之一，具有紧要的作用。

本文将从优势及使用注意事项两方面进行分析。

一、格栅除污机优势
1. 高效除污本领
格栅除污机接受网格形式的过滤器，可以有效地过滤掉固体颗粒物及其他有害物质，具有杰出的除污本领。

2. 低能耗高效率
相比于传统的机械除污方式，格栅除污机拥有更高的除污效率，却具有更低的能耗，能够显著降低设备运行的成本。

3. 易于维护操作
格栅除污机接受全自动化掌控，操作简单便利，削减了操作人员的劳动强度，并且易于维护保养，削减了故障率。

二、格栅除污机使用注意事项
1. 系统设计要合理
在格栅除污机的使用过程中，系统设计特别关键，需要充分考虑流量、温度、水质等因素，合理地配置系统参数，以保证设备的正常运行。

2. 日常维护保养要到位
良好的维护保养可以保证格栅除污机的长期稳定运行，要注意定期清洗网格等部件，并进行必要的检修、更换，避开设备显现故障及损坏。

3. 安全措施要落实
在使用格栅除污机的同时，必需做好相应的安全措施，避开发生意外事故。

例如：必需严格依照操作规程操作设备，避开误操作；必需做好相应的防护措施，避开设备对操作人员造成损害。

三、总结
格栅除污机作为城市污水处理的紧要设备，优势明显，但是在使用时也需要注意相应的细节问题。

本文对于格栅除污机的优势及使用注意事项进行了简单的分析，希望能够对于相关领域的读者供应参考。

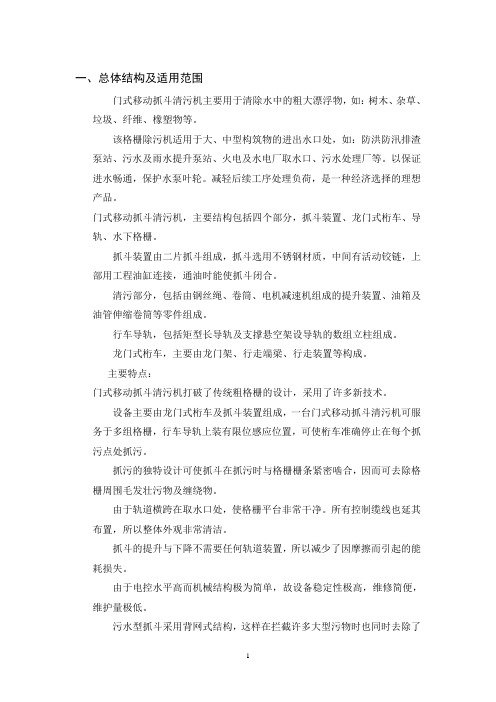

一、总体结构及适用范围门式移动抓斗清污机主要用于清除水中的粗大漂浮物，如：树木、杂草、垃圾、纤维、橡塑物等。

该格栅除污机适用于大、中型构筑物的进出水口处，如：防洪防汛排渣泵站、污水及雨水提升泵站、火电及水电厂取水口、污水处理厂等。

以保证进水畅通，保护水泵叶轮。

减轻后续工序处理负荷，是一种经济选择的理想产品。

门式移动抓斗清污机，主要结构包括四个部分，抓斗装置、龙门式桁车、导轨、水下格栅。

抓斗装置由二片抓斗组成，抓斗选用不锈钢材质，中间有活动铰链，上部用工程油缸连接，通油时能使抓斗闭合。

清污部分，包括由钢丝绳、卷筒、电机减速机组成的提升装置、油箱及油管伸缩卷筒等零件组成。

行车导轨，包括矩型长导轨及支撑悬空架设导轨的数组立柱组成。

龙门式桁车，主要由龙门架、行走端梁、行走装置等构成。

主要特点：门式移动抓斗清污机打破了传统粗格栅的设计，采用了许多新技术。

设备主要由龙门式桁车及抓斗装置组成，一台门式移动抓斗清污机可服务于多组格栅，行车导轨上装有限位感应位置，可使桁车准确停止在每个抓污点处抓污。

抓污的独特设计可使抓斗在抓污时与格栅栅条紧密啮合，因而可去除格栅周围毛发壮污物及缠绕物。

由于轨道横跨在取水口处，使格栅平台非常干净。

所有控制缆线也延其布置，所以整体外观非常清洁。

抓斗的提升与下降不需要任何轨道装置，所以减少了因摩擦而引起的能耗损失。

由于电控水平高而机械结构极为简单，故设备稳定性极高，维修简便，维护量极低。

污水型抓斗采用背网式结构，这样在拦截许多大型污物时也同时去除了细小悬浮物，可大大降低后面细格栅的工作负荷。

产品优点由于门式移动抓斗清污机独特的结构及最新的技术，使其具有如下优点■适应性强：适应任何复杂水质，能处理多种粗大垃圾、大面积水草，杂物等。

■处理量大：抓斗的容量大，每次能抓起数百公斤各类垃圾。

■作业面积广：一台机能清除多组格栅，格栅从上至下全部清除。

■抓取深度大；最大能抓到75米深度的垃圾，宽度不限。

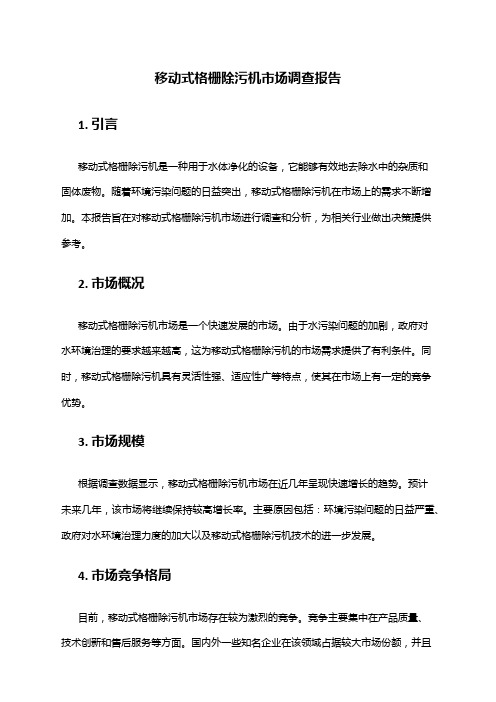

移动式格栅除污机市场调查报告1. 引言移动式格栅除污机是一种用于水体净化的设备，它能够有效地去除水中的杂质和固体废物。

随着环境污染问题的日益突出，移动式格栅除污机在市场上的需求不断增加。

本报告旨在对移动式格栅除污机市场进行调查和分析，为相关行业做出决策提供参考。

2. 市场概况移动式格栅除污机市场是一个快速发展的市场。

由于水污染问题的加剧，政府对水环境治理的要求越来越高，这为移动式格栅除污机的市场需求提供了有利条件。

同时，移动式格栅除污机具有灵活性强、适应性广等特点，使其在市场上有一定的竞争优势。

3. 市场规模根据调查数据显示，移动式格栅除污机市场在近几年呈现快速增长的趋势。

预计未来几年，该市场将继续保持较高增长率。

主要原因包括：环境污染问题的日益严重、政府对水环境治理力度的加大以及移动式格栅除污机技术的进一步发展。

4. 市场竞争格局目前，移动式格栅除污机市场存在较为激烈的竞争。

竞争主要集中在产品质量、技术创新和售后服务等方面。

国内外一些知名企业在该领域占据较大市场份额，并且不断推出新产品来满足市场需求。

此外，新进入者也不断涌现，给市场竞争带来一定压力。

5. 市场发展趋势随着科技的不断进步和环境治理的要求不断提高，移动式格栅除污机市场将呈现出以下几个发展趋势：1.技术创新：移动式格栅除污机的技术将不断创新，提高产品的过滤效率和处理能力。

2.环保意识提升：随着人们对环境问题越来越重视，对水污染治理的需求将进一步增加。

3.市场细分：随着市场竞争的加剧，移动式格栅除污机市场将趋于细分，针对不同的水环境问题提供定制化的解决方案。

4.上下游合作：移动式格栅除污机企业将与上下游企业进行更紧密的合作，实现资源优化利用和互利共赢。

6. 市场前景预测根据调查和分析，移动式格栅除污机市场有望在未来几年保持较高的增长势头。

预计市场规模将继续扩大，并呈现出更加多样化和细分化的发展态势。

同时，市场竞争将更加激烈，企业需不断提高产品质量和服务水平，以占据更大的市场份额。

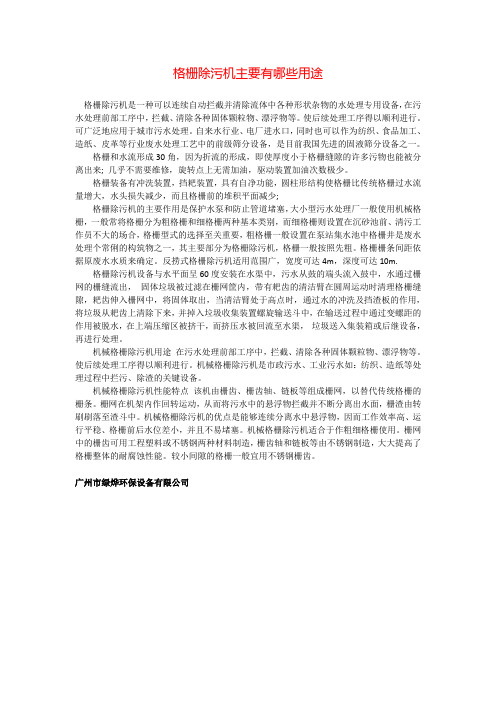

格栅除污机主要有哪些用途格栅除污机是一种可以连续自动拦截并清除流体中各种形状杂物的水处理专用设备，在污水处理前部工序中，拦截、清除各种固体颗粒物、漂浮物等。

使后续处理工序得以顺利进行。

可广泛地应用于城市污水处理。

自来水行业、电厂进水口，同时也可以作为纺织、食品加工、造纸、皮革等行业废水处理工艺中的前级筛分设备，是目前我国先进的固液筛分设备之一。

格栅和水流形成30角，因为折流的形成，即使厚度小于格栅缝隙的许多污物也能被分离出来; 几乎不需要维修，旋转点上无需加油，驱动装置加油次数极少。

格栅装备有冲洗装置，挡耙装置，具有自净功能，圆柱形结构使格栅比传统格栅过水流量增大，水头损失减少，而且格栅前的堆积平面减少;格栅除污机的主要作用是保护水泵和防止管道堵塞，大小型污水处理厂一般使用机械格栅，一般常将格栅分为粗格栅和细格栅两种基本类别，而细格栅则设置在沉砂池前、清污工作员不大的场合，格栅型式的选择至关重要，粗格栅一般设置在泵站集水池中格栅井是废水处理个常俐的构筑物之一，其主要部分为格栅除污机，格栅一般按照先粗。

格栅栅条间距依据原废水水质来确定。

反捞式格栅除污机适用范围广，宽度可达4m，深度可达10m.格栅除污机设备与水平面呈60度安装在水渠中，污水从鼓的端头流入鼓中，水通过栅网的栅缝流出，固体垃圾被过滤在栅网筐内，带有耙齿的清洁臂在圆周运动时清理格栅缝隙，耙齿伸入栅网中，将固体取出，当清洁臂处于高点时，通过水的冲洗及挡渣板的作用，将垃圾从耙齿上清除下来，并掉入垃圾收集装置螺旋输送斗中，在输送过程中通过变螺距的作用被脱水，在上端压缩区被挤干，而挤压水被回流至水渠，垃圾送入集装箱或后继设备，再进行处理。

机械格栅除污机用途在污水处理前部工序中，拦截、清除各种固体颗粒物、漂浮物等。

使后续处理工序得以顺利进行。

机械格栅除污机是市政污水、工业污水如：纺织、造纸等处理过程中拦污、除渣的关键设备。

机械格栅除污机性能特点该机由栅齿、栅齿轴、链板等组成栅网，以替代传统格栅的栅条。

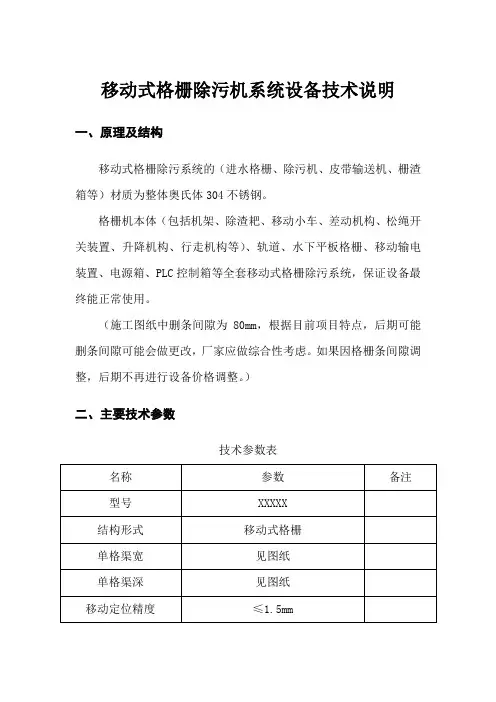

移动式格栅除污机系统设备技术说明一、原理及结构
移动式格栅除污系统的（进水格栅、除污机、皮带输送机、栅渣箱等）材质为整体奥氏体304不锈钢。

格栅机本体（包括机架、除渣耙、移动小车、差动机构、松绳开关装置、升降机构、行走机构等）、轨道、水下平板格栅、移动输电装置、电源箱、PLC控制箱等全套移动式格栅除污系统，保证设备最终能正常使用。

（施工图纸中删条间隙为80mm，根据目前项目特点，后期可能删条间隙可能会做更改，厂家应做综合性考虑。

如果因格栅条间隙调整，后期不再进行设备价格调整。

）
二、主要技术参数
技术参数表
三、电气控制系统
设备配置电源箱和PLC电气控制箱，电气控制具有手动、自动、远程、运行状态等控制。

手动控制具有手动启停，自动控制具有时间等待自动启停功能（通过时间继电气在0～24小时内调节除污机的‘开—停’工作周期）、栅前栅后水位差启停接口等功能，远程控制具有接收中控或上位机启停功能并将设备运行、故障等信号反馈给中控或上位机。

控制箱配置切换、急停、切断、报警等功能。

在无人看管的情况下，将操作旋钮旋至自动位，除污机将在指定的时间程序上自动运行，或将操作旋钮旋至远程位，接受中控或上位机的操控。

控制柜采用户外型，不锈钢304材质。

设备电源箱和PLC控制箱在满足以上要求的同时，还必须满足施工图纸（第三册：电气部分）及PLC系统深化设计的要求。

格栅除污机格栅除污机通过格栅将固体与液体分离的一种除污机械。

按中华人民建设部标准的解释是：用机械的方法，将格栅截留的栅渣清捞出水面的设备。

一、工作原理格栅除污机工作原理是一种可以连续自动拦截并清除流体中各种形状杂物的水处理专用设备，可广泛地应用于城市污水处理。

自来水行业、电厂进水口，同时也可以作为纺织、食品加工、造纸、皮革等行业废水处理工艺中的前级筛分设备，是目前我国最先进的固液筛分设备之一。

二、分类按格栅形式可分为弧形格栅除污机（一种固定格栅除污机，其栅条为圆弧形（近视1/4圆周），齿耙在驱动装置驱动下，沿圆弧形栅条将污物推至栅条上方，实现污渣清除）、倾斜格栅除污机、垂直格栅除污机。

按齿耙垂直向动作的型式分为臂式格栅除污机、链式格栅除污机（通过链带动的若干组齿耙插入静止的栅条，将污物与水分离的格栅除污机，代号为GL）、钢索牵引式格栅除污机、旋转格栅除污机（也叫回转式格栅除污机。

没有静止格栅，由密布的齿耙随着回转式牵引链的运动将水中污物打捞出来的格栅除污机，代号HF）。

按安装的型式分为固定式格栅除污机、移动式格栅除污机、顺水流格栅除污机、逆水流格栅除污机。

按动力传动分为电机-机械格栅除污机、油泵-液压格栅除污机。

按控制机构分为自动控制格栅除污机、人工控制格栅除污机、自动-人工控制格栅除污机、水位差格栅除污机。

按格栅间隙分为粗格栅除污机、细格栅除污机、网式格栅除污机。

三、主要特点格栅除污机主要特点1、格栅和水流形成35°角，因为折流的形成，即使厚度小于格栅缝隙的许多污物也能被分离出来；2、格栅装备有冲洗装置，挡耙装置，具有自净功能；3、圆柱形结构使格栅比传统格栅过水流量增大，水头损失减少，而且格栅前的堆积平面减少；4、所有与水接触的部件都由不锈钢制作成，并经过酸洗纯化处理，在所有的民用污水和大多数工业用水中，防腐性能强，寿命长；5、通过格栅一体化打捞，输送，压缩处理，即节省了占地面积，也减少了垃圾的后继处理费用；6、几乎不需要维修，旋转点上无需加油，驱动装置加油次数极少；四、优点该设备的最大优点是自动化程度高、分离效率高、动力消耗小、无噪音、耐腐蚀性能好，在无人看管的情况下可保证连续稳定工作，设置了过载安全保护装置，在设备发生故障时，会自动停机，可以避免设备超负荷工作。

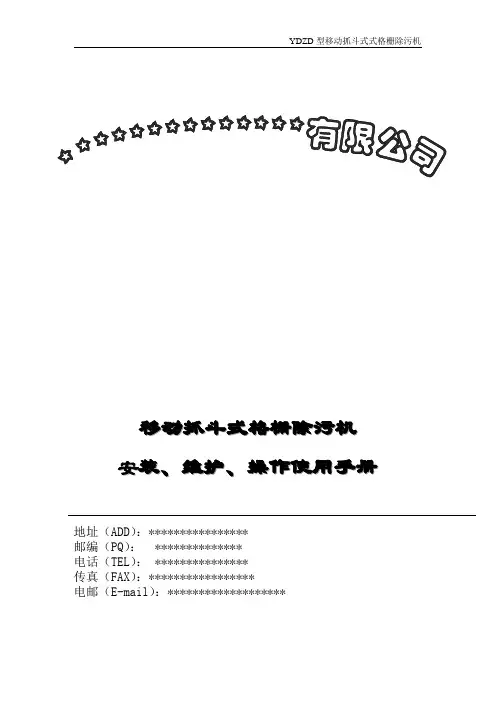

移动抓斗式格栅除污机安装、维护、操作使用手册地址（ADD）：****************邮编（PQ）： **************电话（TEL）： ***************传真（FAX）：*****************电邮（E-mail）：*******************YDZD型移动式格栅除污机安装使用说明书一、主要用途与适用范围YDZD型移动抓斗式格栅除污机是我公司为满足大流量、宽渠道的格栅清污需求，在原钢丝绳格栅除污机的基础上设计了可水平移动的台车机构和驱动控制的一种新机型。

设计中考虑到大型取水构筑物负荷大的特点，用大容积的耙斗来清除水中的垃圾杂物。

三条钢丝绳其中两条钢丝绳在主电机的带动下将耙斗缓慢平稳的提升至出料口位置，另一条（即位于中间）钢丝绳在差动电机的带动下将耙斗翻转，并配合刮板机构将栅渣排除，达到除污的目的。

使用时可采用一台除污机进行多组并列格栅的清污，投资少，效果好，利用率高。

三条钢丝绳通过传感器相互配合，使耙斗升降和开合自如。

移动机构在移动电机的带动下平稳在轨道上移动，预定位置有定位开关和定位销，使其能够在任意一组格栅位置准确定位。

该格栅适用于进水渠道较宽的自来水厂；雨、污水提升泵站；污水处理厂；电厂等进水口处，依次去除水体中的漂浮垃圾和杂物，保护后续工艺设备安全运行。

二、主要规格及技术参数（见下表）三、主要结构及特点1、YDZD型移动格栅除污机由下列部件组成：上机架、移动装置、升降机构、差动机构、卸料机构、耙污装置、格栅胸墙组，电控装置等。

2、YDZD型移动格栅除污机由三台相互独立的减速机带有制动电机来驱动，即，移动、升降和差动控制电机，移动减速机电机位于上机架底盘一侧，通过转动轴带动行走轮作往返运动，升降减速机位于上机架工作平台上驱动钢丝绳卷筒，使耙斗作升降动作，差动减速机装于机架顶部带动差动滑轮、滑动、使耙斗做开、闭耙动作。

3、YDZD型格栅除污机设计有独特的“抓斗式”齿耙，它由斗体及两侧装有导轨，为抓斗（齿耙）的上下提供一个运行通道，使抓斗运行平稳，并有效地抓污排污。

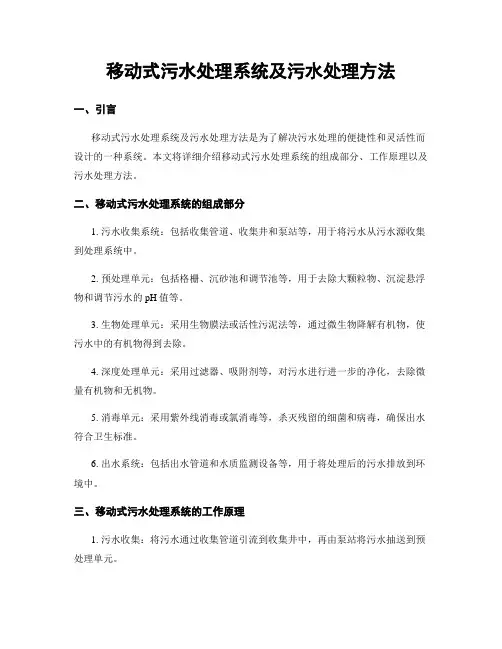

移动式污水处理系统及污水处理方法一、引言移动式污水处理系统及污水处理方法是为了解决污水处理的便捷性和灵活性而设计的一种系统。

本文将详细介绍移动式污水处理系统的组成部分、工作原理以及污水处理方法。

二、移动式污水处理系统的组成部分1. 污水收集系统：包括收集管道、收集井和泵站等，用于将污水从污水源收集到处理系统中。

2. 预处理单元：包括格栅、沉砂池和调节池等，用于去除大颗粒物、沉淀悬浮物和调节污水的pH值等。

3. 生物处理单元：采用生物膜法或活性污泥法等，通过微生物降解有机物，使污水中的有机物得到去除。

4. 深度处理单元：采用过滤器、吸附剂等，对污水进行进一步的净化，去除微量有机物和无机物。

5. 消毒单元：采用紫外线消毒或氯消毒等，杀灭残留的细菌和病毒，确保出水符合卫生标准。

6. 出水系统：包括出水管道和水质监测设备等，用于将处理后的污水排放到环境中。

三、移动式污水处理系统的工作原理1. 污水收集：将污水通过收集管道引流到收集井中，再由泵站将污水抽送到预处理单元。

2. 预处理：污水经过格栅去除大颗粒物，然后进入沉砂池，在池中沉淀悬浮物，再经过调节池调节污水的pH值和水质。

3. 生物处理：将经过预处理的污水进入生物处理单元，通过生物膜法或活性污泥法等，利用微生物将有机物降解为无机物。

4. 深度处理：经过生物处理后的污水进入深度处理单元，通过过滤器和吸附剂等，去除微量有机物和无机物。

5. 消毒：经过深度处理的污水进入消毒单元，通过紫外线消毒或氯消毒等，杀灭残留的细菌和病毒。

6. 出水：经过消毒的污水通过出水管道排放到环境中，同时通过水质监测设备进行实时监测，确保出水符合卫生标准。

四、污水处理方法1. 生物膜法：利用生物膜附着在填料或膜上，通过微生物的降解作用，将有机物转化为无机物，达到净化污水的目的。

2. 活性污泥法：通过在污水中加入活性污泥，利用污泥中的微生物对有机物进行降解，将有机物转化为无机物。

3. 过滤法：利用过滤器对污水进行过滤，去除悬浮物、微生物和微量有机物。

可编辑修改精选全文完整版适用于污水处理厂、自来水厂、雨水泵站等进水渠道（井），拦截水中的漂浮物，保证水泵和后续工作正常运行。

特点由于回转式格栅除污机的栅条放置在牵引链的中间位置，改变了齿耙在清捞过程中的运动方向，齿耙作栅前向上、栅后向下的循环回转运动，避免把硬物带入底部而将齿耙及牵引链卡死；在减速机输出轴端的链轮盘上安装了过载保护安全装置，以避免因意外原因过载而损坏设备；由于格栅除污机回转链配带多个除污齿耙，使得除污效率高，清污彻底。

结构简单、运行可靠、安装维护方便，可实现自动化运行。

型号意义设备宽度（mm）构造及工作过程如图所示，GH型格栅除污机主要由驱动装置、机架、栅条、托渣板、牵引链、齿耙组成。

在电动机的驱动下，通过减速机及传动链，带动齿耙牵引链作回转运动，固定在牵引链上的除污齿耙在牵引链带动下，在栅后向下运行到栅条底部，经过光轮后翻转到栅前迎水面的位置并插入固定栅条的间隙中上行，把栅前拦截的污物提升带出水面，并随着牵引链的运动到出渣口处自动翻转，污物自卸到格栅后的输送机或渣桶内，完成除污过程，液体则通过栅条的间隙流过，整个工作状态连续循环进行。

安装及外形尺寸图（见附图1）安装及调试安装前准备1.首先组织安装人员熟悉安装图中的结构、作用和特点，并了解设备有关知识。

2.设备开箱应由专人负责，开箱后，应按照箱单检查设备零部件是否完整，有无损坏。

必要时进行检修，清洗和涂油，然后放整齐并用油布或塑料布盖好。

3.按施工基础图及安装图核对基础标高及基础预埋件位置尺寸，其误差应在允许范围内。

安装将整机吊入渠道内，放正位置，保证主轴水平度、机架与渠两侧间隙均等及水封橡胶板密封可靠，即可用膨胀螺栓固定在基础上或将机架垫板焊固在基础预埋钢板上（视基础条件而定）。

试运行1.开机前应对设备进行全面的检查和注油。

检查各紧固件不得有松动现象；调整传动链及齿耙牵引链的松紧度；检测减速箱油位，如无油或不足应加注润滑油。

集体加注方式及油品牌详见《减速机使用说明书》。

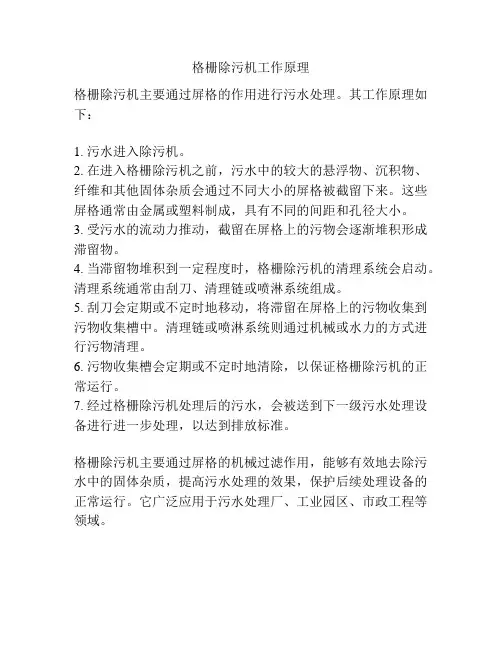

格栅除污机工作原理
格栅除污机主要通过屏格的作用进行污水处理。

其工作原理如下：
1. 污水进入除污机。

2. 在进入格栅除污机之前，污水中的较大的悬浮物、沉积物、纤维和其他固体杂质会通过不同大小的屏格被截留下来。

这些屏格通常由金属或塑料制成，具有不同的间距和孔径大小。

3. 受污水的流动力推动，截留在屏格上的污物会逐渐堆积形成滞留物。

4. 当滞留物堆积到一定程度时，格栅除污机的清理系统会启动。

清理系统通常由刮刀、清理链或喷淋系统组成。

5. 刮刀会定期或不定时地移动，将滞留在屏格上的污物收集到污物收集槽中。

清理链或喷淋系统则通过机械或水力的方式进行污物清理。

6. 污物收集槽会定期或不定时地清除，以保证格栅除污机的正常运行。

7. 经过格栅除污机处理后的污水，会被送到下一级污水处理设备进行进一步处理，以达到排放标准。

格栅除污机主要通过屏格的机械过滤作用，能够有效地去除污水中的固体杂质，提高污水处理的效果，保护后续处理设备的正常运行。

它广泛应用于污水处理厂、工业园区、市政工程等领域。
