摘要在四节传送带设计中，用四个电动机来控制传送带的运行，每一个电动机分别控制一节传送带，传送带的上升和下降靠电动机的正转和反转来实现。
在每一时刻只能有一个电动机运行，达到节能的作用。
四个电动机间的转换用定时器来控制。
在此四节传送带模拟控制设计中，用M1—M4四个按键分别表示传说带的启动、停止、下降、上升，当按下M3或M4时，用绿灯的移动方向来表示传说带上升或下降，用M5—M8四个按键的按下分别表示第一到第四接传送带上的物体，当相应的按键按下时，对应的红灯亮表示那一节传送带上有物体。
在传送的过程中，绿灯的流动方向表示了传送带的上升或下降，红灯的流动方向表示物体此时传到的位置。
关键字：PLC,传送带，顺序启动，模拟控制目录前言 (3)一、四节传送带PLC控制系统设计方法 (4)二、设计内容及工作原理分析 (4)1、设计方案： (4)2、流程图设计： (5)3、四节传送带模拟控制原理图的设计： (5)4、I/O接口图设计 (6)5、主电路图 (8)6、状态图设计 (8)7、梯形图设计 (9)8、传送带的工作原理 (18)三、心得体会 (19)四、参考文献 (19)五、附录 (20)附录一：程序指令表 (20)前言20世纪末期，可编程控制器的发展特点是更加适应于现代工业的需要。
从控制规模上来说，这个时期发展了大型机和超小型机；从控制能力上来说，诞生了各种各样的特殊功能单元，用于压力、温度、转速、位移等各式各样的控制场合；从产品的配套能力来说，生产了各种人机界面单元、通信单元，使应用可编程控制器的工业控制设备的配套更加容易。
可编程控制器是微机技术与传统的继电接触控制技术相结合的产物，它克服了继电接触控制系统中的机械触点的接线复杂、可靠性低、功耗高、通用性和灵活性差的缺点，充分利用了微处理器的优点，又照顾到现场电气操作维修人员的技能与习惯，特别是PLC的程序编制，不需要专门的计算机编程语言知识，而是采用了一套以继电器梯形图为基础的简单指令形式，使用户程序编制形象、直观、方便易学；调试与查错也都很方便。
设计说明书《可编程控制器》课程设计学院：学号：专业（方向）年级： 10机械学生姓名：福建农林大学金山学院信息与机电工程系2013年 3月 1 日可编程控制器课程设计说明书（一）设计题目四节传送带的模拟（二）情况简介利用SETP-7软件编写软件程序，应用S7-200PLC控制四节传送带系统的硬件电路，并利用梯形图控制程序设计，通过控制S7-200PLC的定时继电器的功能来实现四条皮带的运行。
（三）设计要求有一个用四条皮带运输机的传送系统，分别用四台电动机带动，控制要求如下：启动时先起动最末一条皮带机，经过1秒延时，再依次起动其它皮带机。
停止时应先停止最前一条皮带机，待料运送完毕后再依次停止其它皮带机。
当某条皮带机发生故障时，该皮带机及其前面的皮带机立即停止，而该皮带机以后的皮带机待运完后才停止。
例如M2故障，M1、M2立即停，经过1秒延时后，M3停，再过1秒，M4停。
当某条皮带机上有重物时，该皮带机前面的皮带机停止，该皮带机运行1秒后停，而该皮带机以后的皮带机待料运完后才停止。
例如，M3上有重物，M1、M2立即停，过1秒，M3停，再过1秒，M4停。
（四）程序设计1.I/O分配表输入M1故障M2故障M3故障M4故障启动按钮停止按钮接线I0.0 I0.1 I0.2 I0.3 I0.4 I0.5 输入A上重载B上重载C上重载D上重载接线I0.6 I0.7 I1.0 I1.1输出电机M1 电机M2 电机M3 电机M4Q0.0 Q0.1 Q0.2 Q0.32.流程图3.外部接线图4.梯形图（五）调试1.调试遇到的问题（1）按下启动按钮I0.4之后程序开始运行，刚开始M1开始工作，相隔一秒之后其他的电机也开始工作，由于电机开启时间相隔一秒有点短很难看出程序是否错误。
解决：把定时器的时间改成3秒，调试无误后再把时间改成课题要求的1秒（2）本个程序用到太多的TON定时器，在命名定时器时成大于T37开始命名到T64忽略了分辨率的不同，致使进行仿真实验时电机关闭的时间与课程设计的要求不一样。

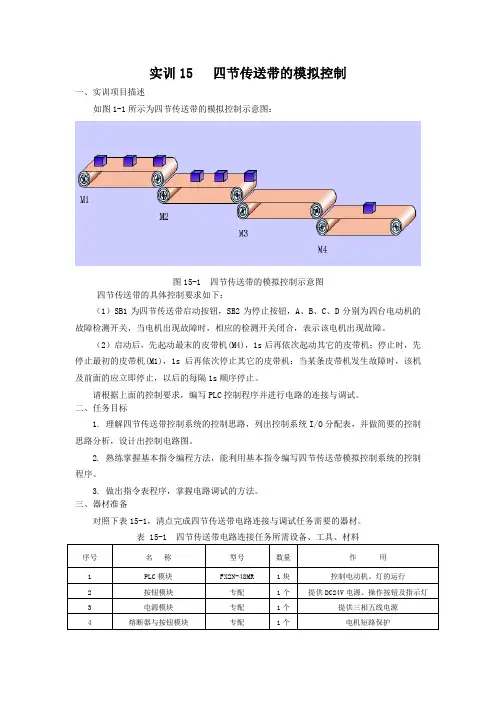

实训15 四节传送带的模拟控制一、实训项目描述如图1-1所示为四节传送带的模拟控制示意图：图15-1 四节传送带的模拟控制示意图四节传送带的具体控制要求如下：（1）SB1为四节传送带启动按钮，SB2为停止按钮，A、B、C、D分别为四台电动机的故障检测开关，当电机出现故障时，相应的检测开关闭合，表示该电机出现故障。
（2）启动后，先起动最末的皮带机(M4)，1s后再依次起动其它的皮带机；停止时，先停止最初的皮带机(M1)，1s后再依次停止其它的皮带机；当某条皮带机发生故障时，该机及前面的应立即停止，以后的每隔1s顺序停止。
请根据上面的控制要求，编写PLC控制程序并进行电路的连接与调试。
二、任务目标1. 理解四节传送带控制系统的控制思路，列出控制系统I/O分配表，并做简要的控制思路分析，设计出控制电路图。
2. 熟练掌握基本指令编程方法，能利用基本指令编写四节传送带模拟控制系统的控制程序。
3. 做出指令表程序，掌握电路调试的方法。
三、器材准备对照下表15-1，清点完成四节传送带电路连接与调试任务需要的器材。
表 15-1 四节传送带电路连接任务所需设备、工具、材料序号名称型号数量作用1 PLC模块FX2N-48MR 1块控制电动机、灯的运行2 按钮模块专配1个提供DC24V电源、操作按钮及指示灯3 电源模块专配1个提供三相五线电源4 熔断器与按钮模块专配1个电机短路保护5 电动机专配 4台 负载6 接触器与热继电器模块专配 4个 提供控制接触器及热继电器7 故障检测开关 专配 4个 模拟故障点 9 安全插接导线专配 若干 电路连接 10 扎带 Ø120mm 若干 电路连接工艺 11 斜口钳或者剪刀1把 剪扎带12 计算机 安装有编程软件1台 用于编写、下载程序等 13220V 电源连接线专配2条供按钮模块和PLC 模块用四、任务实施（一）建立I/O 分配表根据控制要求，分析任务并作出输入输出I/O 分配表，如表15-2所示。
PLC四节传送带设计PLC(可编程逻辑控制器)是一种常见的工业控制设备，用于自动化生产线的控制和监控。
在这种情况下，我们需要设计一个PLC四节传送带系统，以实现特定的任务。
以下是一个关于如何设计这样一个系统的详细说明。
首先，我们需要明确传送带系统的目标。
在这个案例中，我们假设我们需要一个自动化的生产线，可以将产品从一个工作站转移到另一个工作站，以完成特定的任务。
此任务的细节取决于具体的应用场景，但本文将着重介绍传送带的设计和PLC程序的编写。
1.传送带的设计传送带是整个系统的核心部分，它负责将产品从一个工作站转移到另一个工作站。
在设计传送带时，我们需要考虑以下几个方面：-传送带的长度和宽度：根据生产线中的产品大小和数量，确定传送带的合适尺寸。
长度应能容纳所有的工作站，并确保产品在传送过程中的平稳运动。
-传送带的速度：传送带的速度应根据工作站之间的距离和生产线的要求进行调整。
较大的距离可能需要更快的速度，以确保产品的及时到达。
-传送带的材质和结构：传送带的材质应根据产品的特性进行选择，确保它们的安全和准确传送。
2.PLC程序的编写PLC程序是用于控制和监控传送带系统的核心部分。
它根据事先定义的条件和逻辑控制传送带的运动和操作。
下面是一个基本的PLC程序的编写步骤：-了解系统要求：首先，需要了解生产线的具体要求。
这包括产品的类型和数量，工作站的操作步骤以及传送带的速度和方向等。
-创建输入和输出列表：根据系统要求列出所有需要的输入和输出。
输入可以是传感器信号，如光电传感器或限位开关，用于检测产品的位置和状态。
输出可以是电机控制信号，用于驱动传送带的运动。
- 创建逻辑图：根据系统要求，绘制一个逻辑图，描述传送带的运动和操作。
这可以使用Ladder Diagram（LD）或其他合适的PLC编程语言完成。
逻辑图应包括传送带的启动和停止条件，以及产品在工作站之间的传送逻辑。
-编写PLC程序：根据逻辑图，使用PLC编程软件编写PLC程序。

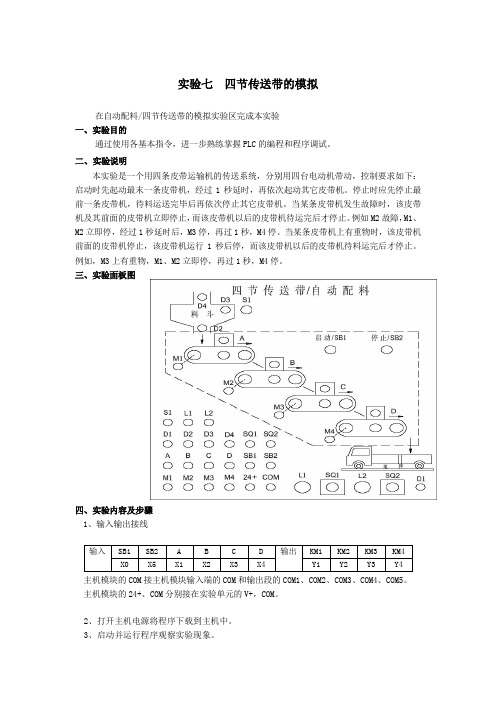

实验七四节传送带的模拟
在自动配料/四节传送带的模拟实验区完成本实验
一、实验目的
通过使用各基本指令，进一步熟练掌握PLC的编程和程序调试。
二、实验说明
本实验是一个用四条皮带运输机的传送系统，分别用四台电动机带动，控制要求如下：启动时先起动最末一条皮带机，经过1秒延时，再依次起动其它皮带机。
停止时应先停止最前一条皮带机，待料运送完毕后再依次停止其它皮带机。
当某条皮带机发生故障时，该皮带机及其前面的皮带机立即停止，而该皮带机以后的皮带机待运完后才停止。
例如M2故障，M1、M2立即停，经过1秒延时后，M3停，再过1秒，M4停。
当某条皮带机上有重物时，该皮带机前面的皮带机停止，该皮带机运行1秒后停，而该皮带机以后的皮带机待料运完后才停止。
例如，M3上有重物，M1、M2立即停，再过1秒，M4停。
三、实验面板图
四、实验内容及步骤
1、输入输出接线
主机模块的COM接主机模块输入端的COM和输出段的COM1、COM2、COM3、COM4、COM5。
主机模块的24+、COM分别接在实验单元的V+，COM。
2、打开主机电源将程序下载到主机中。
3、启动并运行程序观察实验现象。
五、梯形图参考程序。
CHANGZHOU INSTITUTE OF TECHNOLOGY设计说明书项目名称：PLC课程设计-四节传送带的模拟控制二级学院：电子信息与电气工程学院专业：电气工程及其自动化班级：学生姓名：指导教师：职称：讲师目录第一章概述 (1)1.1 设计背景 (1)1.2 意义 (1)第二章控制要求 (3)2.1 具体要求 (3)2.2 四节传送带的模拟实验面板图 (3)第三章控制方案 (4)3.1 PLC的选型 (4)3.2 I/O分配表 (5)3.3 系统设计流程示意图 (6)第四章电气原理图 (8)4.1 PLC控制系统设计的基本原则 (8)4.2 实验任务 (9)4.3 工作原理 (9)第五章电气柜体设计 (12)5.1 引言 (12)5.2 电气柜总体配置设计 (12)5.2.1组件的划分 (12)5.2.2 电气柜各部分及组件之间的接线 (12)5.3 电器元件布置图的设计与绘制 (13)5.4 电气部件接线图的绘制 (14)5.5 电气柜、箱及非标准零件图的设计 (14)5.6 元件清单 (15)5.7 柜体外形图 (15)5.8 柜体布置图 (17)第六章程序设计 (18)6.1 实验说明 (18)6.2 四节传送带的梯形图分析 (18)第七章四节传送带控制系统的模拟 (23)7.1 实验说明 (23)7.2 模拟步骤 (24)7.3 进行调试 (26)7.4 实验现象 (27)总结 (28)参考文献 (37)第一章概述1.1 设计背景17世纪中，美国开始用架空索道传送散状物料；19世纪中叶，各种现代结构的传送带输送机相继出现。
皮带式传送带设备1868年，在英国出现了皮带式传送带输送机；1887年，在美国出现了螺旋输送机；1905年，在瑞士出现了钢带式输送机；1906年，在英国和德国出现了惯性输送机。
此后，传送带输送机受到机械制造、电机、化工和冶金工业技术的影响，不断完善，逐步由完成车间内部的传送，发展到完成在企业内部、企业之间甚至城市之间的物料搬运，成为物料搬运系统机械化和自动化不可缺少的组成部分。
PLC课程设计四节传送带的模拟
四节传送带模拟
传送带技术是一种广泛使用的生产装置，广泛应用于物流、食品、机械制造行业，用来运送物品、材料或任何重要信息，从而提高生产效率，减少劳动力成本。
四节传送带模拟（simulating-four-chained-conveyors）由四节相互连接的传送带装置所组成，每节传送带可以自由移动，起到转移物料的作用，传送速度、载荷均可调节，广泛应用在工业生产上。
四节传送带模拟的实现原理：使用PLC（程序控制器）和传感器（如光电、按钮），通过反馈调节四节传送带的运转情况，传感器感知物料或信息，输出信号驱动电机从而运转，起到转移物料的作用，同时可以进行物料计数，增强传送精准度。
1、使用PLC来控制电机，根据传送带的载荷情况及当前物料数量等，设置电机的U、V及W相控制；
2、在传输带上安装光电传感器，实时收集物料信息，通过反馈给PLC，给出每个节点的位置信息；
3、设置PLC的输出控制信号，控制传送带的每节电机的启动、停止及变速；
4、安装在进料点上的按钮，用于调节每节传送带上物料的数量，如有必要时，还可开启手动模式，使用人工参与调速；
5、安装在出料点上的按钮，用于实现物料在出料处的控制，是否停止传送。
综上所述，四节传送带的模拟借助PLC技术和传感器，借助按钮来实现模拟操控，配合调节设备可以实现四节传送带的运行及调节，进而提高生产效率，实现生产的自动化。
实验四四节传送带的模拟控制一、实验目的用PLC构成四节传送带控制系统二、实验内容1．控制要求（选做其中之一）（1）可以自行拟定传送带的工作模式，并编程实现（ 2）起动后，先起动最末的皮带机（M4）， 1s 后再依次起动其它的皮带机；停止时，先停止最初的皮带机， 1s 后再依次停止其它的皮带机；当某条皮带机发生故障时，该机及前面的应立即停止，以后的每隔 1s 顺序停止。
2． I/O 分配输入输出起动按钮：I0.0 M1 ：Q0.1停止按钮：I0.5 M2 ：Q0.2负载或故障A：I0.1 M3 ：Q0.3负载或故障B：I0.2 M4 ：Q0.4负载或故障 C：I0.3负载或故障 D：I0.43．梯形图输入程序。
4．调试并运行程序。
'< : D图6-1 起动 停止乂点龙衣吐C SB1 SB2四节传送带控制示意图 三、四节传送带故障设置控制语句表+10 PT27 R Q0.1 , 1 62 LD I0.228 = M0.4 63 O M1.229 LD M0.4 64 AN I0.030 TON T40, +10 65 R Q0.1, 131 LD T40 66 R Q0.2, 132 R Q0.2, 1 67 = M1.233 = M0.5 68 LD M1.234LD M0.5 69 TON T46, +1035TONT41, +1070 LDT46四、四节传送带故障设置控制梯形图+10| PT|10.110.210.310.4Q0.4 S 1IM0.1T43Q0.2 R 1T37M1.0M1.0T44T37 Q0.3T S M0.2 Q0.3 R 1 T44T 1~i~cM1.1M0.2T38.INTON ■+10 PTM0.3Q0.2S1 T39J INTON 1+10 PT T39 Q0.1 S1I0.5 I0.0―I * I~I —I * M0.4 T45/NTTONQ0.4 R 1M1.1T46M0.4 M0.4T40J INTON 1+10 | PTM1.3M1.3 Q0.3R 1 T401 I —I~~c M0.5Q0.2 R 1 T47 M0.5—I 卜 T41----- J IN TON '+10 PTT41 T 〒 M0.6 M0.6T Q0.3 R 1T42 I INTON '+10. PTT42 Q0.4 R 1'IN TON '+10| PT|M1.4M1.4Q0.4R 1Q0.4 R 1■ INTON +10 PT]Q0.1 R 1 Q0.2 R 1 Q0.3 R 1 I INTONPTQ0.1 R 1Q0.2 R 1 Q0.3 R 1 Q0.4 R 1 M1.5。

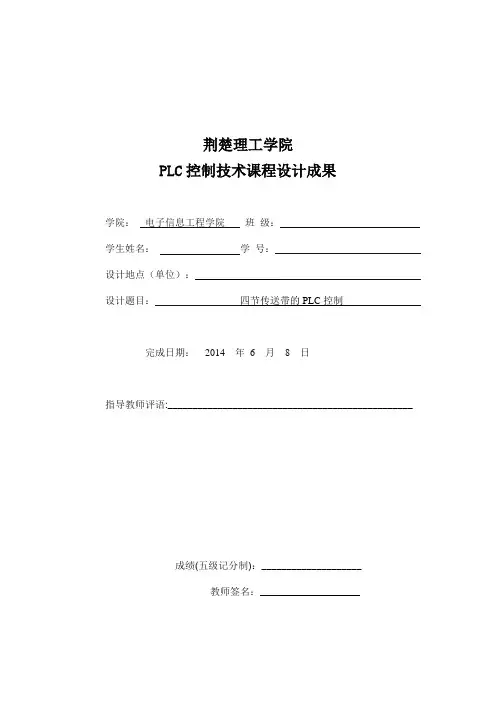

荆楚理工学院PLC控制技术课程设计成果学院：电子信息工程学院班级：学生姓名：学号：设计地点（单位）：设计题目：四节传送带的PLC控制完成日期：2014 年 6 月8 日指导教师评语:_________________________________________________ __________________________________________________________________ __________________________________________________________________ __________________________________________________________________ ______________________________________________________________成绩(五级记分制)：____________________教师签名：____________________目录第一章控制系统设计要求 (3)1.1 PLC课程设计主要步骤 (3)1.2 系统控制要求 (3)第二章设计方案 (4)2.1总体设计方案说明 (4)2.2 PLC控制系统组成方框图(如下 (4)第三章系统硬件设计 (7)3.1 PLC选型及硬件配置 (7)3.2主电路设计（如下图） (7)3.3输入输出地址分配（I/O分配） (8)3.4 PLC的控制电路（I/O接线图） (8)第四章PLC控制软件设计及调试 (9)4.1 系统程序设计 (9)4.2 程序的模拟与调试 (13)参考文献 (14)第一章控制系统设计要求1.1 PLC课程设计主要步骤1、分析被控对象的工艺条件和控制要求。
被控对象是指受控的机械、电气设备、生产线或生产过程。
在进行系统设计时，首先需要深入了解被控对象的特点、控制过程与要求等。
CHANGZHOU INSTITUTE OF TECHNOLOGY题目：四节传送带的PLC设计二级学院（直属学部）：延陵学院专业：电气工程及其自动化班级：09电Y1 学生姓名：朱向荣学号：09120943 指导教师姓名：史建平职称：副教授2011年12 月26日电器与可编程控制器课程设计任务书延陵学院专业：电气工程及其自动化班级：09电Y11.绪论 (4)2.课题介绍 (4)3.设计内容及要求 (5)3.1控制要求 (5)3.2设计要求 (5)3.3 控制方案 (6)4.硬件设计 (7)4.1元器件选择 (7)4.2元器件清单 (8)5.软件设计 (8)5.1 设计思想及程序框图 (8)5.2 I/O分配连线图 (12)5.3 程序设计与说明 (13)6.运行调试 (15)7.小结 (17)参考文献 (18)附录 (19)1.主电路 (19)2.完整的梯形图 (19)20世纪60年代末，为了克服传统继电器的种种应用上的缺点，人们研制出了一种先进的可编程序控制器PLC（Programmable logic Controller），由于PLC 具有优良的技术性能，因此它一问世就很快得到了推广应用。
随着微电子技术和计算机技术的迅速发展，PLC在工业控制领域内得到广泛的应用愈加明显。
PLC是一种基于数字计算机技术，专为在工业环境下应用而设计的电子控制装置，它采用可编程程序的存储器，用来存储用户指令，通过数字或模拟的输入/输出，完成一系列逻辑、顺序、定时、记数、运算等确定的功能，来控制各种类型的机电一体化设备和生产过程。
具体来讲PLC主要具有以下的特点：（1）可靠性高，抗干扰能力强；（2）编程方法简单、直观；（3）体积小、耗能低、重量轻；（4）硬件配套齐全，用户使用方便，适应性强；（5）系统的设计/安装、调试工作量少；（6）维修工作量小、维护方便；（7）接口模块功能强、品种多2.课题介绍随着微处理器、计算机和数字通信技术的飞速发展，计算机控制已扩展到所有的控制领域。
现代社会要求制造业对市场需求迅速的反应，生产出小批量、多品种、多规格、低成本和高质量的产品。
为了满足这一需求，生产设备的控制系统必须具有极高的灵活性和可靠性，可编程控制器就顺应而生。
利用PLC可编程控制器，三菱Fx2N可编程控制器进行三级传输带的PLC控制的编程。
我们作为21世纪的生必须具备可编程控制器的知识。
本四级传送带电路采用PLC为控制核心，具备顺序起动和顺序停止功能，当某条皮带机发生故障时，该皮带机及其前面的皮带机立即停止的自动控制等功能。
3.设计内容及要求3.1 控制要求有一个用四条皮带运输机的传送系统，分别用四台电动机带动，控制要求如下：启动时先起动最末一条皮带机，经过5秒延时，再依次起动其它皮带机。
停止时应先停止最前一条皮带机，待料运送完毕后再依次停止其它皮带机。
当某条皮带机发生故障时，该皮带机及其前面的皮带机立即停止，而该皮带机以后的皮带机待运完后才停止。
例如M2故障，M1、M2立即停，经过5秒延时后，M3停，再过5秒，M4停。
当某条皮带机上有重物时，该皮带机前面的皮带机停止，该皮带机运行5秒后停，而该皮带机以后的皮带机待料运完后才停止。
例如，M3上有重物，M1、M2立即停，再过5秒，M4停。
四节传送带的模拟实验面板图：3.2 设计要求随着微处理器、计算机和数字通信技术的飞速发展，计算机控制已扩展到所有的控制领域。
现代社会要求制造业对市场需求迅速的反应，生产出小批量、多品种、多规格、低成本和高质量的产品。
为了满足这一需求，生产设备的控制系统必须具有极高的灵活性和可靠性，可编程控制器就顺应而生。
利用PLC可编程控制器，三菱Fx2N可编程控制器进行三级传输带的PLC。
3.3 控制方案我们作为21世纪的生必须具备可编程控制器的知识。
本四级传送带电路采用PLC为控制核心，具备顺序起动和顺序停止功能，当某条皮带机发生故障时，该皮带机及其前面的皮带机立即停止的自动控制等功能。
传送带的控制系统根据课题要求主要是一个线性的关系，启动时：从后到前一次启动；停车时：从前到后依次停车；出现故障：故障电机前立即停车，故障电机后的电机带运送完物品（5s）后停车。
启动：根据梯形图，首先设计一个启动开关I0.0，并采用自锁功能设计，外加一个常闭开关I0.5.按照要求启动电机四。
电机四后接定时器（5s）,启动电机三，以此类推依次启动。
停车：设计自锁开关I0.5，电机一停车，经过五秒的定时器后电机二停车，以此类推一次停车。
发生故障：1 电机一发生故障，默认电机一立即停车，经过5s定时器后电机一、二、三、四依次停车。
2 电机二发生故障，电机一立即停车，默认电机二立即停车，通过5s定时器电机三停车，在经过5s定时器电机四停车。
3 电机三发生故障，电机一、二立即停车，默认电机三立即停车，通过5s 定时器电机四停车。
4 电机四发生故障，电机一、二、三、四立即停车。
4硬件设计4.1元器件选择1．Jo2-41-4三相异步电动机四台的选取：Jo2-41-4 5.5KW 11A 1440转/分功率因素0.88 堵转电流7.0 铁心长100毫米定子内径114mm 线规1-1.0 每槽线数52 单层交叉1-9 2-10 18-11 槽数36-262、熔断器的选择：I（fu）=I(n) (1.5-2.5)取I(fu)=22A使用220V三相交流电源供电故选取此型号。
3、电动机的启动瞬间和短时过载启动瞬间电流为（5-6）倍的I(n)。
一般情况先热继电器的的整体定值得选取长按电动机的额定电流（0.95-1.05）倍的I（n）。
使用时热继电器的旋钮应调到该额定值。
否者将其不到保护作用。
4.2元器件清单1.三菱Fx2N系列PLC一台2.动合按钮2个3.钮子开关8个4.THSMS-A型实验装置一台5.安装了STEP7-Micro/W32的编程软件的计算机一台6.PC/PPI变成电缆一根7.锁紧导线若干5.软件设计5.1设计思想及程序框图随着微处理器、计算机和数字通信技术的飞速发展，计算机控制已扩展到所有的控制领域。
现代社会要求制造业对市场需求迅速的反应，生产出小批量、多品种、多规格、低成本和高质量的产品。
为了满足这一需求，生产设备的控制系统必须具有极高的灵活性和可靠性，可编程控制器就顺应而生。
利用PLC可编程控制器，三菱Fx2N可编程控制器进行三级传输带的PLC控制的编程。
我们作为21世纪的生必须具备可编程控制器的知识。
本四级传送带电路采用PLC为控制核心，具备顺序起动和顺序停止功能，当某条皮带机发生故障时，该皮带机及其前面的皮带机立即停止的自动控制等功能。
传送带的控制系统根据课题要求主要是一个线性的关系，启动时：从后到前一次启动；停车时：从前到后依次停车；出现故障：故障电机前立即停车，故障电机后的电机带运送完物品（5s）后停车。
启动：根据梯形图，首先设计一个启动开关I0.0，并采用自锁功能设计，外加一个常闭开关I0.5.按照要求启动电机四。
电机四后接定时器（5s）,启动电机三，以此类推依次启动。
停车：设计自锁开关I0.5，电机一停车，经过五秒的定时器后电机二停车，以此类推一次停车。
发生故障：1 电机一发生故障，默认电机一立即停车，经过5s定时器后电机一、二、三、四依次停车。
2 电机二发生故障，电机一立即停车，默认电机二立即停车，通过5s定时器电机三停车，在经过5s定时器电机四停车。
3 电机三发生故障，电机一、二立即停车，默认电机三立即停车，通过5s 定时器电机四停车。
4 电机四发生故障，电机一、二、三、四立即停车。
发生故障时的流程图如下：传送带上有重物时的流程图如下:5.2 PLC I/O地址表I/O地址表5.3 程序设计与说明本程序设计的是四条皮带机的模拟运输。
（1）传送带启动。
当按下启动按钮SB1后，电磁接触器KM线圈接通并自锁，使驱动用电动机M4启动，传送带移动。
其电动机的启动顺序为M4、M3、M2、M1，这样可防止货物在皮带上堆积。
（2）传送带停止。
当按下停止按钮SB2后，M1先停止，停止顺序为M1、M2、M3、M4，这样可保证停车后皮带上不残存货物。
（3）皮带机出现故障。
皮带机及该皮带机前面的皮带机立即停止运转。
当M1故障时，M1立即停。
当M2故障时，M1、M2立即停，设置一个时间继电器，使M3经过1秒延时后停止，再设置一个时间继电器，使M4再过1秒后停止。
当M3故障时，M1、M2、M3立即停，设置一个时间继电器，使M4再过1秒后停止。
当M4故障时，M1、M2、M3、M4立即停。
（4）皮带机上有重物。
M2有重物，M1立即停，再过1秒，M4停。
M3上有重物，M1，M2立即停，再过1秒，M4停。
6. 运行调试四节传送带控制首先，按照四节传送带的控制要求，分别用移位和顺序指令编写了控制四节传送带的相关梯形图，它控制了传送带的启、停、运转及故障。
在实验室里，用已经编好的程序进行试验。
试验过程如下：按照I/O接线表完成接线图；程序块全部编译；清除；下载；在没错的情况下运行，同时观察显示灯的状态运行后，开启开始程序块状态监控如果传送带的显示灯没有按照要求亮，可通过程序块状态监控的经行查错：若没错，试验成功。
然后在此基础上重复以上试验过程直到试验成功为止。
最后，按照同样的方法进行四节移位指令的调试。
起/停调试：按下启动按钮SB1，M4灯亮，每隔1sM3、M2、M1灯依次亮。
按下停止按钮SB2，第一个传送带停止运转，即M1灯灭，其余传送带按正向依次经过1秒的延时停止运转，即每隔1sM2、M3、M4灯依次灭。
故障调试：起动后按下A按钮，第一个传送带停止运转，M1灯灭，其余传送带按正向依次经过1秒的延时停止运转，即M2、M3、M4灯每隔1s依次灭。
断开按钮A，M4、M3、M2、M1每隔1s依次亮。
起动后按下B按钮，第一、二个传送带停止运转，M1、M2灯灭，其余传送带按正向依次经过1秒的延时停止运转，即M3、M4灯每隔1s依次灭。
断开按钮B，M4、M3、M2、M1每隔1s依次亮。
起动后按下C按钮，前三个传送带停止运转，M1、M2、M3灯灭，第四个传送带按正向依次经过1秒的延时停止运转，即M4灯隔1s灭。
断开按钮C，M4、M3、M2、M1每隔1s依次亮。
起动后按下D按钮，四个传送带均停止运转，M1、M2、M3、M4灯灭。
断开按钮D，M4、M3、M2、M1每隔1s依次亮。
7.小结过这次PLC课程设计使我对PLC有了系统的了解，我做的课题是传送带的控制系统，了解PLC设计软件之后感觉编写这套程序还是比较轻松的，用了几天的时间，我就把这套程序搞明白了，学会了自锁开关的设置，以及互锁程序的编写，编写PLC程序的时候，我个人感觉首先仔细读懂要求，然后理清整体脉络，找到一定的逻辑关系，然后再进行编写会提高效率。
