实验四四节传送带的模拟控制

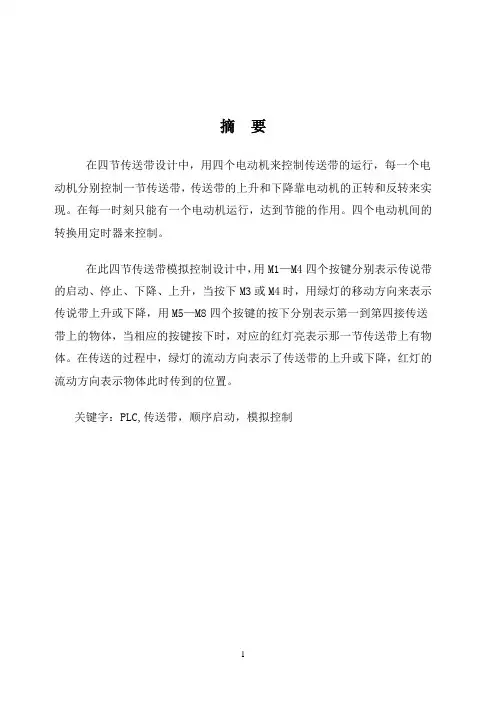

摘要在四节传送带设计中，用四个电动机来控制传送带的运行，每一个电动机分别控制一节传送带，传送带的上升和下降靠电动机的正转和反转来实现。

在每一时刻只能有一个电动机运行，达到节能的作用。

四个电动机间的转换用定时器来控制。

在此四节传送带模拟控制设计中，用M1—M4四个按键分别表示传说带的启动、停止、下降、上升，当按下M3或M4时，用绿灯的移动方向来表示传说带上升或下降，用M5—M8四个按键的按下分别表示第一到第四接传送带上的物体，当相应的按键按下时，对应的红灯亮表示那一节传送带上有物体。

在传送的过程中，绿灯的流动方向表示了传送带的上升或下降，红灯的流动方向表示物体此时传到的位置。

关键字：PLC,传送带，顺序启动，模拟控制目录前言 (3)一、四节传送带PLC控制系统设计方法 (4)二、设计内容及工作原理分析 (4)1、设计方案： (4)2、流程图设计： (5)3、四节传送带模拟控制原理图的设计： (5)4、I/O接口图设计 (6)5、主电路图 (8)6、状态图设计 (8)7、梯形图设计 (9)8、传送带的工作原理 (18)三、心得体会 (19)四、参考文献 (19)五、附录 (20)附录一：程序指令表 (20)前言20世纪末期，可编程控制器的发展特点是更加适应于现代工业的需要。

从控制规模上来说，这个时期发展了大型机和超小型机；从控制能力上来说，诞生了各种各样的特殊功能单元，用于压力、温度、转速、位移等各式各样的控制场合；从产品的配套能力来说，生产了各种人机界面单元、通信单元，使应用可编程控制器的工业控制设备的配套更加容易。

可编程控制器是微机技术与传统的继电接触控制技术相结合的产物，它克服了继电接触控制系统中的机械触点的接线复杂、可靠性低、功耗高、通用性和灵活性差的缺点，充分利用了微处理器的优点，又照顾到现场电气操作维修人员的技能与习惯，特别是PLC的程序编制，不需要专门的计算机编程语言知识，而是采用了一套以继电器梯形图为基础的简单指令形式，使用户程序编制形象、直观、方便易学；调试与查错也都很方便。

设计说明书《可编程控制器》课程设计学院：学号：专业（方向）年级： 10机械学生姓名：福建农林大学金山学院信息与机电工程系2013年 3月 1 日可编程控制器课程设计说明书（一）设计题目四节传送带的模拟（二）情况简介利用SETP-7软件编写软件程序，应用S7-200PLC控制四节传送带系统的硬件电路，并利用梯形图控制程序设计，通过控制S7-200PLC的定时继电器的功能来实现四条皮带的运行。

（三）设计要求有一个用四条皮带运输机的传送系统，分别用四台电动机带动，控制要求如下：启动时先起动最末一条皮带机，经过1秒延时，再依次起动其它皮带机。

停止时应先停止最前一条皮带机，待料运送完毕后再依次停止其它皮带机。

当某条皮带机发生故障时，该皮带机及其前面的皮带机立即停止，而该皮带机以后的皮带机待运完后才停止。

例如M2故障，M1、M2立即停，经过1秒延时后，M3停，再过1秒，M4停。

当某条皮带机上有重物时，该皮带机前面的皮带机停止，该皮带机运行1秒后停，而该皮带机以后的皮带机待料运完后才停止。

例如，M3上有重物，M1、M2立即停，过1秒，M3停，再过1秒，M4停。

（四）程序设计1.I/O分配表输入M1故障M2故障M3故障M4故障启动按钮停止按钮接线I0.0 I0.1 I0.2 I0.3 I0.4 I0.5 输入A上重载B上重载C上重载D上重载接线I0.6 I0.7 I1.0 I1.1输出电机M1 电机M2 电机M3 电机M4Q0.0 Q0.1 Q0.2 Q0.32.流程图3.外部接线图4.梯形图（五）调试1.调试遇到的问题（1）按下启动按钮I0.4之后程序开始运行，刚开始M1开始工作，相隔一秒之后其他的电机也开始工作，由于电机开启时间相隔一秒有点短很难看出程序是否错误。

解决：把定时器的时间改成3秒，调试无误后再把时间改成课题要求的1秒（2）本个程序用到太多的TON定时器，在命名定时器时成大于T37开始命名到T64忽略了分辨率的不同，致使进行仿真实验时电机关闭的时间与课程设计的要求不一样。

I/O分配表
输入端口 外部电器 SB1 SB2 A B C D 对应输入点 I0.0 I0.1 I0.2 I0.3 I0.4 I0.5 输出端口 外部电器 KM1 KM2 KM3 KM4 对应输出点 Q0.1 Q0.2 Q0.3 Q0.4
四节传送带的模拟原理图
CPU 226 CN SB1 SB2 A B I0.0 I0.1 I0.2 I0.3 I0.4 I0.5
四节传送带的模拟
宜都市职业教育中心：蔡鹏
实验模块介绍（一）
KM1
A
KM2
B
KM3
C
SB1 SB2
KM4
启动
停止
D
KM1
KM2
KM3
KM4SB1Biblioteka SB2AB
C
D
0V
实验模块介绍（二）
SB1 SB2 A B C D 0V KM1 KM2 KM3 KM4
启动
停止
故 障
检 测 开 关
KM1
KM2
KM3
KM4
编程步骤
＊根据系统控制要求划分编程步骤
1、启动； 2、停止； 3、故障停机；
编程方法小结
首先根据系统控制要求划分编程
步骤；然后根据编程步骤编写负责相 关功能的指令；最后通过调试程序对 程序进行完善。
作业
编写四节传送带的程序
输入单元电路
输出单元电路 输出单元电路 输出单元电路 输出单元电路
Q0.1
KM1 KM2 KM3 KM4
输入单元电路
输入单元电路 输入单元电路 输入单元电路 输入单元电路
Q0.2 Q0.3 Q0.4
输
C D
输 出
入
DC 24V L GND M

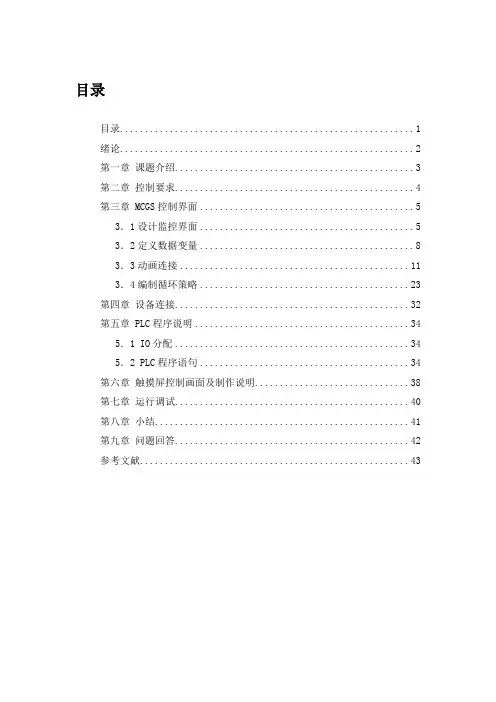

目录目录 (1)绪论 (2)第一章课题介绍 (3)第二章控制要求 (4)第三章 MCGS控制界面 (5)3．1设计监控界面 (5)3．2定义数据变量 (8)3．3动画连接 (11)3．4编制循环策略 (23)第四章设备连接 (32)第五章 PLC程序说明 (34)5．1 IO分配 (34)5．2 PLC程序语句 (34)第六章触摸屏控制画面及制作说明 (38)第七章运行调试 (40)第八章小结 (41)第九章问题回答 (42)参考文献 (43)绪论为了提高产品质量，缩短生产周期，适应产品迅速更新换代的要求，产品生产正在向缩短生产周期、降低成本、提高生产质量等方向发展。

在炼油、化工、制药等行业中,传送带是必不可少的工序, 而且也是其生产过程中十分重要的组成部分。

但由于这些行业中多为易燃易爆、有毒有腐蚀性的介质, 以致现场工作环境十分恶劣, 不适合人工现场操作。

另外, 生产要求该系统要具有混合精确、控制可靠等特点, 这也是人工操作和半自动化控制所难以实现的。

所以为了帮助相关行业, 特别是其中的中小型企业实现传送带的自动控制, 从而达到自动化的目的，传送带势必就是摆在我们眼前的一大课题。

借助实验室设备熟悉工业生产中PLC的应用，了解不同公司的可编程控制器的型号和原理，熟悉其编程方式，而多种液体混合装置的控制更常见于工业生产中，适合大中型饮料生产厂家，尤其见于化学化工业中，便于学以致用。

具体来讲PLC主要具有以下的特点：（1）可靠性高，抗干扰能力强；（2）编程方法简单、直观；（3）体积小、耗能低、重量轻；（4）硬件配套齐全，用户使用方便，适应性强；（5）系统的设计/安装、调试工作量少；（6）维修工作量小、维护方便；（7）接口模块功能强、品种多。

第一章课题介绍四节传送带装置系统由于采取了一系列可靠的设计方案，保证系统具有很高的可与实用性。

目前在我国此套系统尚处于发展阶段，在设计中有许多的不足，有些地方的设计思想也还不成熟。

程序语句表：
网络1
LD I0.0
O M1.0
AN I0.5
S Q0.4, 1
= M1.0
网络2
LD M1.0
TON T37, +10
网络3
LD T37
S Q0.3, 1
= M2.0
网络4
LD M2.0
TON T38, +10
网络5
LD T38
S Q0.2, 1
= M3.0
网络6
LD M3.0
TON T39, +10
网络7
LD T39
S Q0.1, 1
网络8
LD I0.5
O M4.0
AN I0.0
R Q0.1, 1
= M4.0
网络9
LD M4.0
TON T40, +10
网络10
LD T40
R Q0.2, 1
= M5.0
网络11
LD M5.0
TON T41, +10
网络12
LD T41
R Q0.3, 1
= M6.0
本次课程设计是应用S7-200 PLC控制四节传送带系统的硬件电路，并利用梯形图控制程序设计。通过控制S7－200 PLC的定时继电器的功能来实现四条皮带的运行，熟悉掌握好定时器和PLC中基本的软组件使用方法和作用，按照选题利用定时器和继电器特点进行编程，使按下某按钮后实现不同的功能当程序编好后，利用S7-200软件调试系统进行调试，根据功能要求使其一步步实现。其中每个程序都进行反复调试，直至实现相应的功能。如果调试没有成功再校验程序有没有输入错误或者检查程序是否编辑错误，就这样周而复始直至程序调试成功。
网络13

《四节传送带控制的设计》工作页项目任务描述某公司需要一台传送装置运送物料，因输送距离长，需设四节传送带，示意图如上图。

系统由传动电机M1、M2、M3、M4，S为“启闭开关”（即往上推是开机，往下扳是关机），A、B、C、D分别为对应的传送带的故障开关，用此装置完成整套设备的启停、物料的运送、故障停止等功能。

具体控制要求如下：1.闭合“启动”开关，首先启动最末一条传送带（电机M4），每经过5秒延时，依次启动一条传送带（电机M3、M2、M1）。

2.当某条传送带发生故障时，该传送带及其前面的传送带立即停止，而该传送带以后的待运完货物后方可停止。

例如M2存在故障，则M1、M2立即停，经过5秒延时后，M3停，再过5秒，M4停。

3.排出故障，打开“启动”开关，系统重新启动。

4.关闭“启动”开关，先停止最前一条传送带（电机M1），待料运送完毕后再依次停止M2、M3及M4电机。

行动过程请你们小组设计此套装置的电气控制系统，编写出控制程序。

要求：1.小组分析任务，收集有关资料，做控制方案。

2.要列出I/O分配表，若用顺序控制的思路要设计出顺序功能图，画出PLC 接线图（PLC的型号采用西门子S7-1200 CPU1214DC DC/DC/DC），对元器件选型。

3.编写出控制程序。

4.在模拟装置上进行模拟试验。

5.编制设计说明书。

学习目标1.能根据任务书提取出设备控制信息，如控制对象数量、要求，输入信号，输出信号，控制对象间的关系等。

2.能绘制出PLC的I/O分配表。

3.能根据提供的PLC型号绘制出PLC接线图。

4.能编制PLC控制程序，如果用顺序控制的方法要能绘制出顺序功能图，并能转化成梯形图。

5.能在模拟装置上连线、程序下载、调试，验证自己编写的程序合理性。

6.能编制设计说明书。

行动阶段一：领取工作任务目标：（1）小组讨论，分析任务书中四节传送带的作用及动作顺序，思考为什么要正向启动、逆向停止？（2）明确任务书中要求的任务成果。

PLC课程设计四节传送带的模拟
四节传送带模拟
传送带技术是一种广泛使用的生产装置，广泛应用于物流、食品、机械制造行业，用来运送物品、材料或任何重要信息，从而提高生产效率，减少劳动力成本。

四节传送带模拟（simulating-four-chained-conveyors）由四节相互连接的传送带装置所组成，每节传送带可以自由移动，起到转移物料的作用，传送速度、载荷均可调节，广泛应用在工业生产上。

四节传送带模拟的实现原理：使用PLC（程序控制器）和传感器（如光电、按钮），通过反馈调节四节传送带的运转情况，传感器感知物料或信息，输出信号驱动电机从而运转，起到转移物料的作用，同时可以进行物料计数，增强传送精准度。

1、使用PLC来控制电机，根据传送带的载荷情况及当前物料数量等，设置电机的U、V及W相控制；
2、在传输带上安装光电传感器，实时收集物料信息，通过反馈给PLC，给出每个节点的位置信息；
3、设置PLC的输出控制信号，控制传送带的每节电机的启动、停止及变速；
4、安装在进料点上的按钮，用于调节每节传送带上物料的数量，如有必要时，还可开启手动模式，使用人工参与调速；
5、安装在出料点上的按钮，用于实现物料在出料处的控制，是否停止传送。

综上所述，四节传送带的模拟借助PLC技术和传感器，借助按钮来实现模拟操控，配合调节设备可以实现四节传送带的运行及调节，进而提高生产效率，实现生产的自动化。

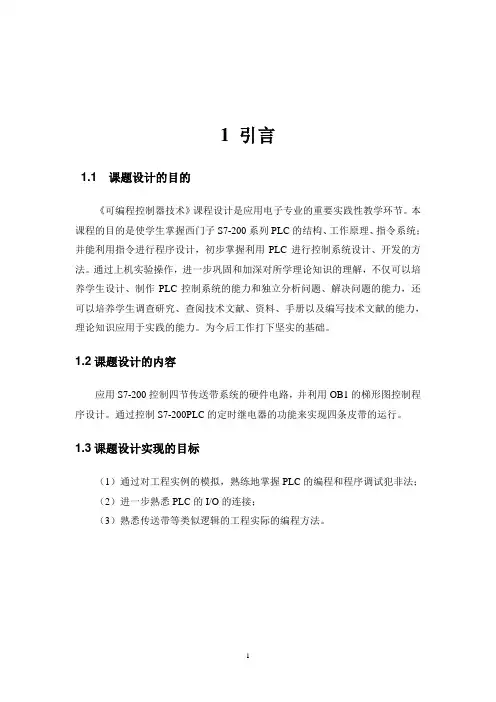

1 引言1.1 课题设计的目的《可编程控制器技术》课程设计是应用电子专业的重要实践性教学环节。

本课程的目的是使学生掌握西门子S7-200系列PLC的结构、工作原理、指令系统；并能利用指令进行程序设计，初步掌握利用PLC进行控制系统设计、开发的方法。

通过上机实验操作，进一步巩固和加深对所学理论知识的理解，不仅可以培养学生设计、制作PLC控制系统的能力和独立分析问题、解决问题的能力，还可以培养学生调查研究、查阅技术文献、资料、手册以及编写技术文献的能力，理论知识应用于实践的能力。

为今后工作打下坚实的基础。

1.2课题设计的内容应用S7-200控制四节传送带系统的硬件电路，并利用OB1的梯形图控制程序设计。

通过控制S7-200PLC的定时继电器的功能来实现四条皮带的运行。

1.3课题设计实现的目标（1）通过对工程实例的模拟，熟练地掌握PLC的编程和程序调试犯非法；（2）进一步熟悉PLC的I/O的连接；（3）熟悉传送带等类似逻辑的工程实际的编程方法。

2 系统总体方案设计2.1 系统硬件配置及组成原理2.1.1S7-200S7-200系列PLC可提供4种不同的基本单元和6种型号的扩展单元。

其系统构成包括基本单元、扩展单元、编程器、存储卡、写入器、文本显示器等。

图2-1-1 S7-200系统组成2.1.2台达触摸屏编程软件（DOP-B系列人机界面软件）硬件部分包括处理器、显示单元、输入单元、通讯接口、数据存贮单元等，其中处理器的性能决定了HMI产品的性能高低，是HMI的核心单元。

根据HMI 的产品等级不同，处理器可分别选用8位、16位、32位的处理器。

HMI软件一般分为两部分，即运行于HMI硬件中的系统软件和运行于PC机Windows操作系统下的画面组态软件（如JB－HMI画面组态软件）。

使用者都必须先使用HMI的画面组态软件制作“工程文件”，再通过PC机和HMI 产品的串行通讯口，把编制好的“工程文件”下载到HMI的处理器中运行。

实验四四节传送带的模拟控制一、实验目的用PLC构成四节传送带控制系统二、实验内容1．控制要求（选做其中之一）（1）可以自行拟定传送带的工作模式，并编程实现（ 2）起动后，先起动最末的皮带机（M4）， 1s 后再依次起动其它的皮带机；停止时，先停止最初的皮带机， 1s 后再依次停止其它的皮带机；当某条皮带机发生故障时，该机及前面的应立即停止，以后的每隔 1s 顺序停止。

2． I/O 分配输入输出起动按钮：I0.0 M1 ：Q0.1停止按钮：I0.5 M2 ：Q0.2负载或故障A：I0.1 M3 ：Q0.3负载或故障B：I0.2 M4 ：Q0.4负载或故障 C：I0.3负载或故障 D：I0.43．梯形图输入程序。

4．调试并运行程序。

'< : D图6-1 起动 停止乂点龙衣吐C SB1 SB2四节传送带控制示意图 三、四节传送带故障设置控制语句表+10 PT27 R Q0.1 , 1 62 LD I0.228 = M0.4 63 O M1.229 LD M0.4 64 AN I0.030 TON T40, +10 65 R Q0.1, 131 LD T40 66 R Q0.2, 132 R Q0.2, 1 67 = M1.233 = M0.5 68 LD M1.234LD M0.5 69 TON T46, +1035TONT41, +1070 LDT46四、四节传送带故障设置控制梯形图+10| PT|10.110.210.310.4Q0.4 S 1IM0.1T43Q0.2 R 1T37M1.0M1.0T44T37 Q0.3T S M0.2 Q0.3 R 1 T44T 1~i~cM1.1M0.2T38.INTON ■+10 PTM0.3Q0.2S1 T39J INTON 1+10 PT T39 Q0.1 S1I0.5 I0.0―I * I~I —I * M0.4 T45/NTTONQ0.4 R 1M1.1T46M0.4 M0.4T40J INTON 1+10 | PTM1.3M1.3 Q0.3R 1 T401 I —I~~c M0.5Q0.2 R 1 T47 M0.5—I 卜 T41----- J IN TON '+10 PTT41 T 〒 M0.6 M0.6T Q0.3 R 1T42 I INTON '+10. PTT42 Q0.4 R 1'IN TON '+10| PT|M1.4M1.4Q0.4R 1Q0.4 R 1■ INTON +10 PT]Q0.1 R 1 Q0.2 R 1 Q0.3 R 1 I INTONPTQ0.1 R 1Q0.2 R 1 Q0.3 R 1 Q0.4 R 1 M1.5。

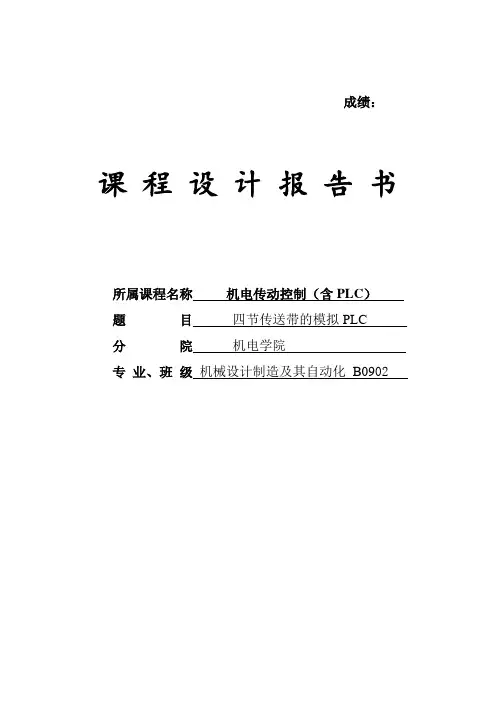

成绩：课程设计报告书所属课程名称机电传动控制（含PLC）题目四节传送带的模拟PLC分院机电学院专业、班级机械设计制造及其自动化B0902目录1课程设计任务书 (1)2总体设计 (2)3硬件系统设计（电气原理设计） (3)4程序设计（配线系统设计） (6)5程序调试（实验）及结果分析 (17)6总结 (18)7参考文献 (18)1 课程设计任务书课程设计题目：四节传送带的模拟PLC课程设计时间：自2012 年7 月16日起至2012 年7 月27日。

课程设计要求：有一个用四条皮带运输机的传送系统，分别用四台电动机带动，控制要求如下：启动时先起动最末一条皮带机，经过5秒延时，再依次起动其它皮带机。

停止时应先停止最前一条皮带机，待料运送完毕后再依次停止其它皮带机。

当某条皮带机发生故障时，该皮带机及其前面的皮带机立即停止，而该皮带机以后的皮带机待运完后才停止。

例如M2故障，M1、M2立即停，经过5秒延时后，M3停，再过5秒，M4停。

当某条皮带机上有重物时，该皮带机前面的皮带机停止，该皮带机运行5秒后停，而该皮带机以后的皮带机待料运完后才停止。

例如，M3上有重物，M1、M2立即停，再过5秒，M4停。

学生签名：王朋2012年07月27 日课程设计评阅意见评阅教师：2012年月日四节传送带的模拟PLC二．总体设计可编程序控制器，英文称Programmable Controller，简称PC。

但由于PC 容易和个人计算机（Personal Computer）混淆，故人们仍习惯地用PLC作为可编程序控制器的缩写。

它是一个以微处理器为核心的数字运算操作的电子系统装置，专为在工业现场应用而设计，它采用可编程序的存储器，用以在其内部存储执行逻辑运算、顺序控制、定时/计数和算术运算等操作指令，并通过数字式或模拟式的输入、输出接口，控制各种类型的机械或生产过程。

PLC是微机技术与传统的继电接触控制技术相结合的产物，它克服了继电接触控制系统中的机械触点的接线复杂、可靠性低、功耗高、通用性和灵活性差的缺点，充分利用了微处理器的优点，又照顾到现场电气操作维修人员的技能与习惯，特别是PLC的程序编制，不需要专门的计算机编程语言知识，而是采用了一套以继电器梯形图为基础的简单指令形式，使用户程序编制形象、直观、方便易学；调试与查错也都很方便。

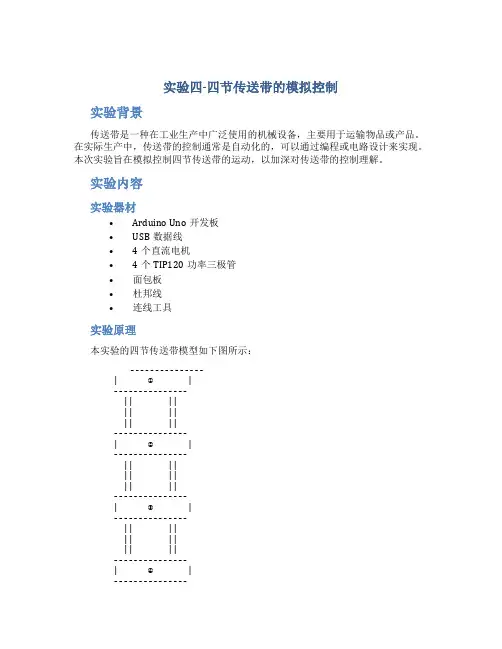

实验四-四节传送带的模拟控制实验背景传送带是一种在工业生产中广泛使用的机械设备，主要用于运输物品或产品。

在实际生产中，传送带的控制通常是自动化的，可以通过编程或电路设计来实现。

本次实验旨在模拟控制四节传送带的运动，以加深对传送带的控制理解。

实验内容实验器材•Arduino Uno开发板•USB数据线•4个直流电机•4个 TIP120功率三极管•面包板•杜邦线•连线工具实验原理本实验的四节传送带模型如下图所示：---------------| ① |---------------|| |||| |||| ||---------------| ② |---------------|| |||| |||| ||---------------| ③ |---------------|| |||| |||| ||---------------| ④ |---------------其中，①、②、③、④分别代表四节传送带。

四节传送带均由一个直流电机驱动，电机的控制采用PWM控制方式，由Arduino板的数字输出口控制。

TIP120功率三极管用于驱动电机，保证电机能够得到足够的电流。

根据传送带的物料流转实际，本实验采用了如下控制方式：1.最开始，四节传送带均停止运动，物品位于第一节传送带上。

2.首先，第一节传送带启动运动，将物品向第二节传送带上运动。

3.当物品运动到第二节传送带上时，第一节传送带停止运动，第二节传送带启动运动，将物品向第三节传送带上运动。

4.当物品运动到第三节传送带上时，第二节传送带停止运动，第三节传送带启动运动，将物品向第四节传送带上运动。

5.当物品运动到第四节传送带上时，第三节传送带停止运动，第四节传送带启动运动，将物品运出实验器材。

根据上述控制方式，可以实现四节传送带的物料流转。

具体的控制代码将在下一节中介绍。

实验步骤1.连接电路将4个电机分别连接到TIP120功率三极管的基极上。

将每个TIP120功率三极管的集电极连接到Arduino Uno开发板的GND上，隔离二极管的发射极和Arduino Uno的数字引脚。

电气控制与PLC应用课程设计任务书题目四节传送带模拟控制设计内容及要求运行要求：按下“启动”按钮传动带开始工作，“上升”、“下降”用来改变传送带的运动方向。

各节传送带中的按钮按下时，表示有物体从该节放到传送带上，此节红灯点亮，按所设置的上升、下降方向依次亮到最后一节。

根据运行要求，画出控制系统线路图、列输入输出分配表、编写梯形图并逐条加注释，且写出程序流程图。

完成课程设计说明书与课程设计报告。

进度安排1、讲授课程设计的要求、任务和方法，布置设计题目（0.5天）；2、查阅资料，确定设计方案（1天）；3、设计、实验调试并完成课程设计报告（2.5天）；4、当场个人答辩及报告评阅（1天）。

学生姓名：指导时间指导地点：任务下达任务完成考核方式 1. 评阅□√ 2.答辩□ 3.实际操作□ 4.其它□指导教师系（部）主任注：1、此表一组一表二份，课程设计小组组长一份；任课教师授课时自带一份备查。

2、课程设计结束后与“课程设计小结”、“学生成绩单”一并交院教务存档摘要现今的社会，科技发展迅速，在工业方面，计算机技术、半导体技术、控制技术、数字技术、通信网络技术等高新技术的发展息息相关，这些高新技术推动了PLC 的发展。

PLC可编程序控制器是以微处理器为基础综合了计算机技术、半导体技术、自动控制技术、数字技术和网络通讯技术发展起来的一种通用工业自动控制装置。

它具有结构简单、编程方便、可靠性高等优点,已广泛用于工业过程和位置的自动控制中。

今天，我们的生活环境和工作环境有越来越多称之为可编程控制器的小电脑在为我们服务，可编程控制器在工业控制，尖端武器，通信设备，信息处理，家用电器等各测、控制领域的应用中独占鳌头。

本四节传送带电路采用PLC为控制核心，具备顺序起动和顺序停止功能，当某条皮带机发生故障时，该皮带机及其前面的皮带机立即停止的自动控制等功能。

利用本次设计，初步掌握PLC的基本控制功能，学会运用PLC，控制基本工业控制。

电机
驱动传送带运转的动力来源， 通常采用三相异步电机。
传送带
承载物料，通过连续运动将物 料从一个位置输送到另一个位 置。
控制系统
由PLC、继电器、接触器等组 成，用于控制电机启停、调节 传送带速度等。
工作原理
当物料放置在传送带上时，传感 器检测到物料的数量和位置信息。
PLC控制系统根据传感器反馈的 信息，控制电机的启停和转速，
进入20世纪后，随着自动化技术的不断发展，PLC等控制系 统的出现，传送带的发展也进入了新的阶段。四节传送带 PLC模拟控制系统就是其中的代表之一，它能够实现对传送 带的精确控制，提高了生产效率和产品质量。
02
四节传送带系统
系统构成
减速器
降低电机转速，增大扭矩，使 传送带能够平稳运行。
传感器
检测传送带上物料的数量、位 置等信息，为PLC控制系统提 供反馈。
特点
高可靠性、灵活性、易于编程和易于扩展等。
PLC的工作原理
输入采样
PLC读取输入端子的状态，并将 其存储在输入映像寄存器中。
程序执行
PLC按照从上到下的顺序扫描用户 程序，并根据输入映像寄存器中的 数据执行相应的逻辑运算或指令。
输出更新
在程序执行完成后，PLC将输出映 像寄存器中的数据写入到输出模块， 从而控制外部设备。
模拟控制系统的搭建
确定系统规模和要求
选择合适的PLC
根据实际需求，确定控制系统的规模和功 能要求，如控制节数、传送带速度、物料 检测等。
根据系统规模和要求，选择合适的PLC型号 和规格，确保其具有足够的输入输出点数 、处理速度和通讯能力。
配置输入输出模块
编写控制程序
根据实际控制需求，配置适当的输入输出 模块，如限位开关、传感器、电磁阀等。

CHANGZHOU INSTITUTE OF TECHNOLOGY设计说明书项目名称：PLC课程设计-四节传送带的模拟控制二级学院：电子信息与电气工程学院专业：电气工程及其自动化班级：学生姓名：指导教师：职称：讲师目录第一章概述 (1)1.1 设计背景 (1)1.2 意义 (1)第二章控制要求 (3)2.1 具体要求 (3)2.2 四节传送带的模拟实验面板图 (3)第三章控制方案 (4)3.1 PLC的选型 (4)3.2 I/O分配表 (5)3.3 系统设计流程示意图 (6)第四章电气原理图 (8)4.1 PLC控制系统设计的基本原则 (8)4.2 实验任务 (9)4.3 工作原理 (9)第五章电气柜体设计 (12)5.1 引言 (12)5.2 电气柜总体配置设计 (12)5.2.1组件的划分 (12)5.2.2 电气柜各部分及组件之间的接线 (12)5.3 电器元件布置图的设计与绘制 (13)5.4 电气部件接线图的绘制 (14)5.5 电气柜、箱及非标准零件图的设计 (14)5.6 元件清单 (15)5.7 柜体外形图 (15)5.8 柜体布置图 (17)第六章程序设计 (18)6.1 实验说明 (18)6.2 四节传送带的梯形图分析 (18)第七章四节传送带控制系统的模拟 (23)7.1 实验说明 (23)7.2 模拟步骤 (24)7.3 进行调试 (26)7.4 实验现象 (27)总结 (28)参考文献 (37)第一章概述1.1 设计背景17世纪中，美国开始用架空索道传送散状物料；19世纪中叶，各种现代结构的传送带输送机相继出现。

皮带式传送带设备1868年，在英国出现了皮带式传送带输送机；1887年，在美国出现了螺旋输送机；1905年，在瑞士出现了钢带式输送机；1906年，在英国和德国出现了惯性输送机。

此后，传送带输送机受到机械制造、电机、化工和冶金工业技术的影响，不断完善，逐步由完成车间内部的传送，发展到完成在企业内部、企业之间甚至城市之间的物料搬运，成为物料搬运系统机械化和自动化不可缺少的组成部分。

目录一、实验目的 (1)二、实验说明 (1)三、实验功能及其面板图 (1)3.1功能概述 (2)3.2实验面板图 (3)四、实验步骤 (3)4.1 输入/输出接线列表 (3)4.2 打开主机电源开关将程序下载到主机中 (3)4.3 启动并运行程序观察实验现象 (3)五、四节传送带设计过程 (3)5.1设计并写出程序梯形图 (3)5.2根据梯形图连接实物 (12)5.3根据梯形图写出程序指令表 (12)六、故障处理 (15)6.1故障流程图 (15)6.2 调试结果 (15)七、结束语 (16)四节传送带的模拟摘要：当今社会，科技发展迅速，在工业方面，计算机技术、半导体技术、控制技术、数字技术、通信网络技术等高新技术的发展息息相关，这些高新技术推动了PLC的发展。

今天，我们的生活环境和工作环境有越来越多称之为可编程控制器的小电脑在为我们服务，可编程控制器在工业控制，尖端武器，通信设备，信息处理，家用电器等各测、控制领域的应用中独占鳌头。

本四级传送带电路采用PLC为控制核心，具备顺序起动和顺序停止功能，当某条皮带机发生故障时，该皮带机及其前面的皮带机立即停止的自动控制等功能。

利用本次设计，初步掌握PLC的基本控制功能，学会运用PLC，控制基本工业控制。

关键词：可编程控制器 PLC；四级传送带；运行与停止；故障处理一、实验目的了解传送带的结构，传送带的工作原理。

通过使用各基本指令，进一步熟练掌握PLC的编程和程序调试。

二、实验说明有一个用四条皮带运输机的传送系统，分别用四台电动机带动，控制要求如下：启动时先起动最末一条皮带机，经过1秒延时，再依次起动其它皮带机，处于正常运行状态的皮带机上运行指示灯长亮。

停止时应先停止最前一条皮带机，待料运送完毕后再依次停止其它皮带机。

当某条皮带机发生故障时，该皮带机及其前面的皮带机立即停止，且该皮带机上运行指示灯熄灭，故障警示灯长亮。

而该皮带机以后的皮带机待运完后才停止。

四节传送带实训模块【 YL 287 】实训指导编写:校对:审核:批准:日期:亚龙科技集团有限公司四节传送带实训控制一、实训目的1、了解传送带控制流程及原理。

2、掌握编制PLC程序的步骤和方法；3、进一步熟练掌握程序的编写与调试操作；4、熟练掌握I/0的分配与连接方法；5、熟悉顺序控制的原理。

6、培养学生解决问题的能力；二、实训器材1、亚龙PLC—西门子主机单元一台；2、西门子编程电缆一条；3、亚龙—四节传送带控制实训模块一台（YL 287）；4、计算机（PC机）一台等。

三、实训原理系统设有启动、停止按钮各一个。

传送带控制要求：设计一种控制系统，能够实现传送带的延时顺序启动、停止控制，本装置由直流减速电机模拟驱动传送带。

当按下启动按钮SB1时，电机M4运行，4#传送带开始工作；延时5秒后，电机M3运行，3#传送带开始工作；延时10秒后，电机M2运行，2#传送带开始工作；延时15秒后，电机M1运行，1#传送带开始工作。

任何情况按下停止按钮SB2，传送带M1→M2→M3→M4依次顺序停止，相隔延时均为8秒，直至所有传送带均停止运行。

在电机顺序停止的过程中，如果按下启动按钮SB1，则停止过程立即中断，电机按照起动循序规则进行延时起动，延时时间从起动按钮按下的时刻开始计时。

运行方式多样，学生可自行设计。

四、 I/O 分配表五、 I/O 的接线图图1-1.1四节传送带控制I/O 接线图六、 传送带顺序起动示意图图1-1.2四节传送带起动示意图DC 24V1MI0.0I0.1启动停止24VQ0.0Q0.1Q0.2Q0.3S7-200电机M11LMMMM电机M2电机M3电机M14西门子主机模块t/s七、实训步骤1、将电源开关拨到关状态，严格按图1-1.3所示接线，注意24V电源的正负不要短接，电路不要短路，否则会损坏PLC触点。

2、先将PLC的电源线插进PLC正面的电源孔中，再将另一端插到220V电源插板。

3、按照实训原理控制要求操作，观察实训现象。

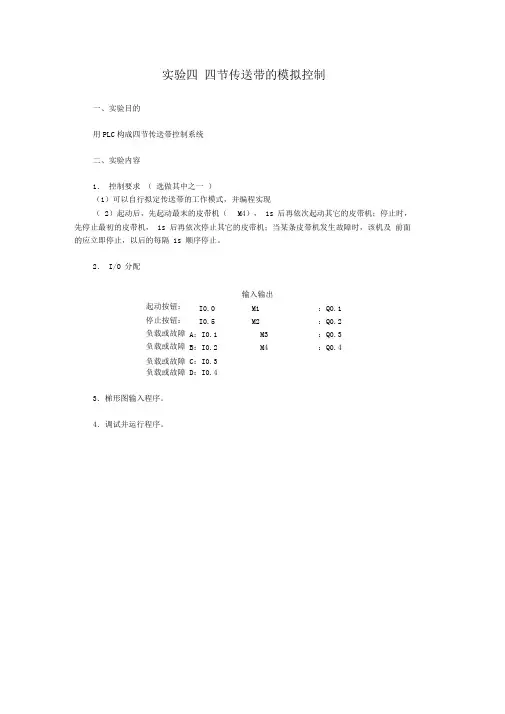

实验四四节传送带的模拟控制
一、实验目的
用PLC构成四节传送带控制系统
二、实验内容
1．控制要求(选做其中之一)
（1）可以自行拟定传送带的工作模式，并编程实现
（2）起动后，先起动最末的皮带机（M4），1s后再依次起动其它的皮带机；停止时，先停止最初的皮带机，1s后再依次停止其它的皮带机；当某条皮带机发生故障时，该机及前面的应立即停止，以后的每隔1s顺序停止。

2．I/O分配
输入输出
起动按钮： I0.0 M1：Q0.1
停止按钮： I0.5 M2：Q0.2
负载或故障A：I0.1 M3：Q0.3
负载或故障B：I0.2 M4：Q0.4
负载或故障C：I0.3
负载或故障D：I0.4
3．梯形图输入程序。

4．调试并运行程序。

图6-1 四节传送带控制示意图。
