机械转向系统

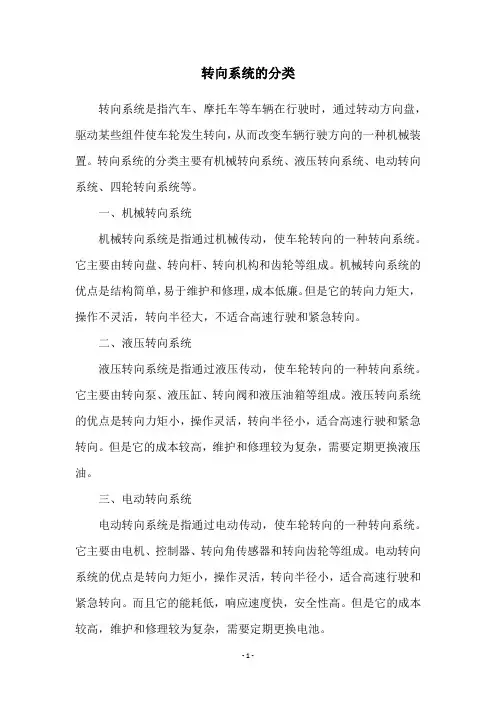

转向系统的分类转向系统是指汽车、摩托车等车辆在行驶时，通过转动方向盘，驱动某些组件使车轮发生转向，从而改变车辆行驶方向的一种机械装置。

转向系统的分类主要有机械转向系统、液压转向系统、电动转向系统、四轮转向系统等。

一、机械转向系统机械转向系统是指通过机械传动，使车轮转向的一种转向系统。

它主要由转向盘、转向杆、转向机构和齿轮等组成。

机械转向系统的优点是结构简单，易于维护和修理，成本低廉。

但是它的转向力矩大，操作不灵活，转向半径大，不适合高速行驶和紧急转向。

二、液压转向系统液压转向系统是指通过液压传动，使车轮转向的一种转向系统。

它主要由转向泵、液压缸、转向阀和液压油箱等组成。

液压转向系统的优点是转向力矩小，操作灵活，转向半径小，适合高速行驶和紧急转向。

但是它的成本较高，维护和修理较为复杂，需要定期更换液压油。

三、电动转向系统电动转向系统是指通过电动传动，使车轮转向的一种转向系统。

它主要由电机、控制器、转向角传感器和转向齿轮等组成。

电动转向系统的优点是转向力矩小，操作灵活，转向半径小，适合高速行驶和紧急转向。

而且它的能耗低，响应速度快，安全性高。

但是它的成本较高，维护和修理较为复杂，需要定期更换电池。

四、四轮转向系统四轮转向系统是指通过控制车轮的转向角度，使车辆更灵活的一种转向系统。

它主要分为前四轮转向和后四轮转向两种。

四轮转向系统的优点是转向半径小，车辆更灵活，行驶稳定性高，提高了车辆的操控性和安全性。

但是它的成本较高，维护和修理较为复杂，需要定期检查和保养。

综上所述，转向系统的分类主要有机械转向系统、液压转向系统、电动转向系统、四轮转向系统等。

不同的转向系统各有优缺点，车辆的选择需要根据具体使用情况和需求来进行选择。

在使用过程中，需要定期检查和保养，确保转向系统的正常工作，提高行驶的安全性和稳定性。

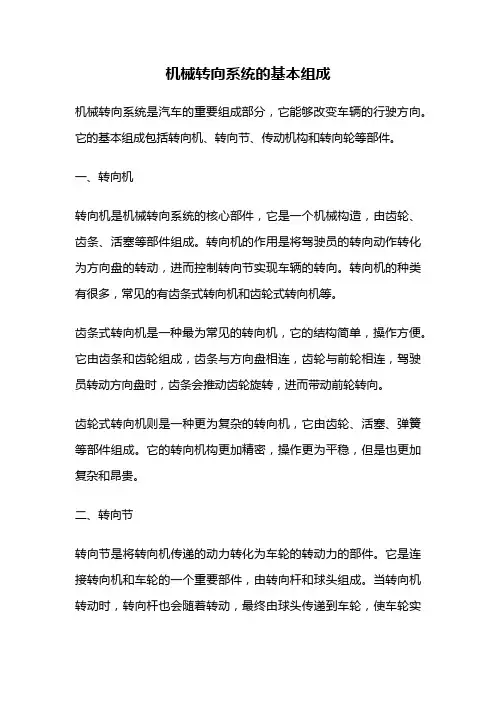

机械转向系统的基本组成机械转向系统是汽车的重要组成部分，它能够改变车辆的行驶方向。

它的基本组成包括转向机、转向节、传动机构和转向轮等部件。

一、转向机转向机是机械转向系统的核心部件，它是一个机械构造，由齿轮、齿条、活塞等部件组成。

转向机的作用是将驾驶员的转向动作转化为方向盘的转动，进而控制转向节实现车辆的转向。

转向机的种类有很多，常见的有齿条式转向机和齿轮式转向机等。

齿条式转向机是一种最为常见的转向机，它的结构简单，操作方便。

它由齿条和齿轮组成，齿条与方向盘相连，齿轮与前轮相连，驾驶员转动方向盘时，齿条会推动齿轮旋转，进而带动前轮转向。

齿轮式转向机则是一种更为复杂的转向机，它由齿轮、活塞、弹簧等部件组成。

它的转向机构更加精密，操作更为平稳，但是也更加复杂和昂贵。

二、转向节转向节是将转向机传递的动力转化为车轮的转动力的部件。

它是连接转向机和车轮的一个重要部件，由转向杆和球头组成。

当转向机转动时，转向杆也会随着转动，最终由球头传递到车轮，使车轮实现转向。

三、传动机构传动机构是机械转向系统的重要组成部分，它通过传递转向机的动力，使车轮转向。

传动机构包括转向柱、传动轴、传动齿轮等部件。

转向柱是连接方向盘和转向机的部件，它将驾驶员的转向动作传递到转向机，进而实现车辆的转向。

传动轴则是连接转向机和车轮的部件，它通过传递转向机的动力，使车轮转向。

传动齿轮则是传动机构中的重要部件，它通过传递动力，使车轮转向。

传动齿轮有不同的齿轮比，可以根据车辆的需求进行选择。

四、转向轮转向轮是机械转向系统中最为常见的部件，它通过旋转来改变车辆的行驶方向。

转向轮的种类有很多，常见的有方向盘、方向球等。

方向盘是车辆上最为常见的转向轮，它直接与驾驶员的手相连，通过驾驶员的转动来改变车辆的行驶方向。

方向球则是一种较为特殊的转向轮，它通过球形的设计，可以实现对车辆的精准控制。

机械转向系统是汽车的重要组成部分，它的基本组成包括转向机、转向节、传动机构和转向轮等部件。

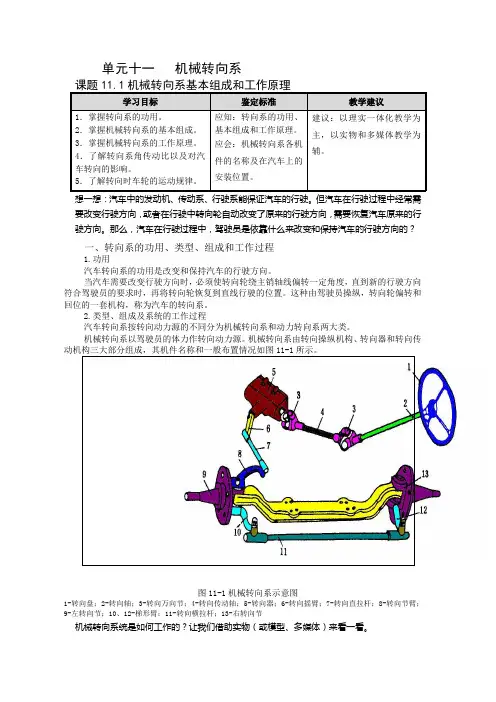

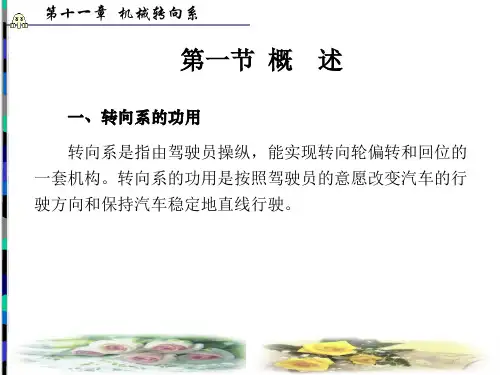

单元十一机械转向系要改变行驶方向，或者在行驶中转向轮自动改变了原来的行驶方向，需要恢复汽车原来的行驶方向。

那么，汽车在行驶过程中，驾驶员是依靠什么来改变和保持汽车的行驶方向的？一、转向系的功用、类型、组成和工作过程1.功用汽车转向系的功用是改变和保持汽车的行驶方向。

当汽车需要改变行驶方向时，必须使转向轮绕主销轴线偏转一定角度，直到新的行驶方向符合驾驶员的要求时，再将转向轮恢复到直线行驶的位置。

这种由驾驶员操纵，转向轮偏转和回位的一套机构，称为汽车的转向系。

2.类型、组成及系统的工作过程汽车转向系按转向动力源的不同分为机械转向系和动力转向系两大类。

机械转向系以驾驶员的体力作转向动力源。

机械转向系由转向操纵机构、转向器和转向传图11-1机械转向系示意图1-转向盘；2-转向轴；3-转向万向节；4-转向传动轴；5-转向器；6-转向摇臂；7-转向直拉杆；8-转向节臂；9-左转向节；10、12-梯形臂；11-转向横拉杆；13-右转向节机械转向系统是如何工作的？让我们借助实物（或模型、多媒体）来看一看。

如图11-1所示，汽车转向时，驾驶员转动转向盘1，通过转向轴2、转向节3和转向传动轴4，将转向力矩输入转向器5。

从转向盘1到转向传动轴4这一系列部件即属于转向操纵机构。

转向器5中有1～2级啮合传动副，具有减速增力作用。

经转向器5减速后的运动和增大后的力矩传到转向摇臂6，再通过转向直拉杆7传给固定于左转向节9上的转向节臂8，使左转向节9及装于其上的左转向轮绕主销偏转。

左、右梯形臂10和12的一端分别固定在左、右转向节9和13上，另一端则与转向横拉杆11作球铰链连接。

当左转向节偏转时经梯形臂10、横拉杆11和梯形臂12的传递，右转向节13及装于其上的右转向轮随之绕主销同向偏转相应的角度。

转向摇臂6、转向直拉杆7、转向节臂8、梯形臂10、12和转向横拉杆11总称为转向传动机构。

梯形臂10、12以及转向横拉杆11和前轴构成转向梯形，其作用是在汽车转向时，使内、外转向轮按一定的规律进行偏转。

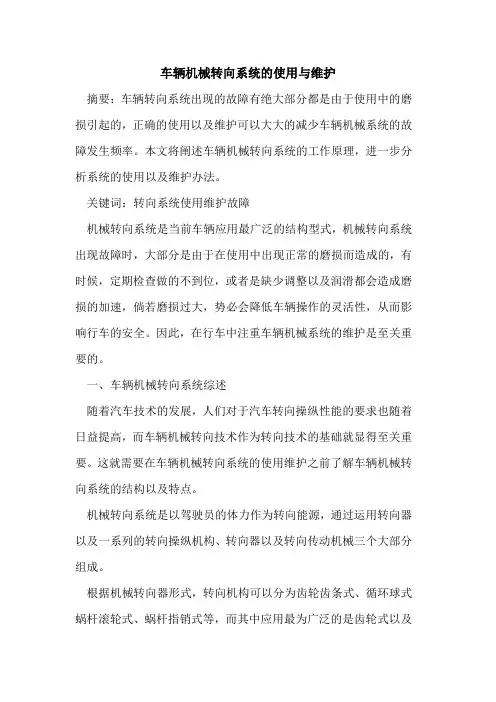

车辆机械转向系统的使用与维护摘要：车辆转向系统出现的故障有绝大部分都是由于使用中的磨损引起的，正确的使用以及维护可以大大的减少车辆机械系统的故障发生频率。

本文将阐述车辆机械转向系统的工作原理，进一步分析系统的使用以及维护办法。

关键词：转向系统使用维护故障机械转向系统是当前车辆应用最广泛的结构型式，机械转向系统出现故障时，大部分是由于在使用中出现正常的磨损而造成的，有时候，定期检查做的不到位，或者是缺少调整以及润滑都会造成磨损的加速，倘若磨损过大，势必会降低车辆操作的灵活性，从而影响行车的安全。

因此，在行车中注重车辆机械系统的维护是至关重要的。

一、车辆机械转向系统综述随着汽车技术的发展，人们对于汽车转向操纵性能的要求也随着日益提高，而车辆机械转向技术作为转向技术的基础就显得至关重要。

这就需要在车辆机械转向系统的使用维护之前了解车辆机械转向系统的结构以及特点。

机械转向系统是以驾驶员的体力作为转向能源，通过运用转向器以及一系列的转向操纵机构、转向器以及转向传动机械三个大部分组成。

根据机械转向器形式，转向机构可以分为齿轮齿条式、循环球式蜗杆滚轮式、蜗杆指销式等，而其中应用最为广泛的是齿轮式以及循环球式。

在循环球式转向器中，输入的转向圈与输出的转向摇臂摆角成正比，在齿轮式齿条转向器中，输入的转向圈数与输出的齿条位移成正比。

与齿轮式转向系统相比，循环球式转向器由于采用的是滚动摩擦的形式，转动的效率较高，操作较为方便，并且使用寿命长，因此循环式转向器广泛的应用在载货汽车上。

相较循环球式转向器而言，齿轮式转向器刚性较大，结构较为紧凑，重量较轻，对于车轮的反作用力转到转向盘，对于路面反应较为灵敏，但是齿轮式转向器也有着一定的缺点，那就是容易出现打手或者摆阵的情况，，承载效率较循环球式较弱，所以主要是用于小汽车的或者是轻型汽车上。

例如，大部分的轻型轿车就采用齿轮式机械转向系统。

二、车辆机械转向系统常见的故障分析汽车在行驶过程中，转向系统常见的故障主要是方向盘转动过大、操纵不稳定、前轮摆头、跑偏以及转向沉重等。

机械转向系统的组成及工作原理
机械转向系统由转向操纵机构、转向器和转向传动机构三大部分组成。

其工作原理是驾驶员对转向盘施加一个转向力矩，该力矩通过转向轴、转向万向节和转向传动轴输入转向器，然后经转向器放大后的力矩和减速后的运动传到转向摇臂，再经过转向直拉杆传给固定于左转向节的转向节臂，使左转向节和它所支承的左转向轮偏转。

为使右转向节及其支承的右转向轮随之偏转相应角度，设置了转向梯形。

如需了解更多关于机械转向系统的信息，建议咨询汽车维修技师。

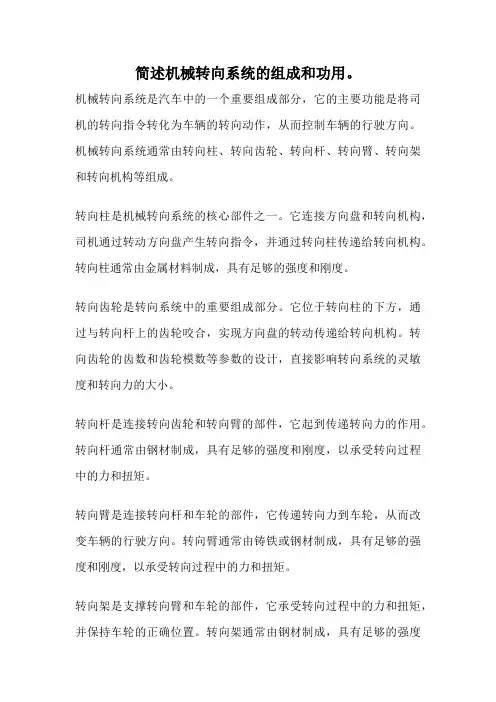

简述机械转向系统的组成和功用。

机械转向系统是汽车中的一个重要组成部分，它的主要功能是将司机的转向指令转化为车辆的转向动作，从而控制车辆的行驶方向。

机械转向系统通常由转向柱、转向齿轮、转向杆、转向臂、转向架和转向机构等组成。

转向柱是机械转向系统的核心部件之一。

它连接方向盘和转向机构，司机通过转动方向盘产生转向指令，并通过转向柱传递给转向机构。

转向柱通常由金属材料制成，具有足够的强度和刚度。

转向齿轮是转向系统中的重要组成部分。

它位于转向柱的下方，通过与转向杆上的齿轮咬合，实现方向盘的转动传递给转向机构。

转向齿轮的齿数和齿轮模数等参数的设计，直接影响转向系统的灵敏度和转向力的大小。

转向杆是连接转向齿轮和转向臂的部件，它起到传递转向力的作用。

转向杆通常由钢材制成，具有足够的强度和刚度，以承受转向过程中的力和扭矩。

转向臂是连接转向杆和车轮的部件，它传递转向力到车轮，从而改变车辆的行驶方向。

转向臂通常由铸铁或钢材制成，具有足够的强度和刚度，以承受转向过程中的力和扭矩。

转向架是支撑转向臂和车轮的部件，它承受转向过程中的力和扭矩，并保持车轮的正确位置。

转向架通常由钢材制成，具有足够的强度和刚度，以确保车辆的稳定性和安全性。

转向机构是机械转向系统的核心部件之一。

它通过转动转向臂和车轮，实现车辆的转向。

转向机构通常由齿轮、连杆、轴承和液压缸等组成，其中液压缸通过液压油的压力来产生转向力，从而改变车辆的行驶方向。

总的来说，机械转向系统的组成包括转向柱、转向齿轮、转向杆、转向臂、转向架和转向机构等部件，它们共同协作，将司机的转向指令转化为车辆的转向动作。

机械转向系统的功用是控制车辆的行驶方向，使车辆能够按照司机的指令准确、稳定地转向。

它是汽车行驶安全和操控性能的重要保障之一。

汽车转向系统各部分结构作用图解一.机械转向系统l.转向盘2.安全转向轴3.转向节4.转向轮5.转向节臂6.转向横拉杆7.转向减振器8.机械转向器上图是一种机械式转向系统。

驾驶员对转向盘1施加的转向力矩通过转向轴2输入转向器8。

从转向盘到转向传动轴这一系列零件即属于转向操纵机构。

作为减速传动装置的转向器中有1、2级减速传动副（右图所示转向系统中的转向器为单级减速传动副）。

经转向器放大后的力矩和减速后的运动传到转向横拉杆6，再传给固定于转向节3上的转向节臂5，使转向节和它所支承的转向轮偏转，从而改变了汽车的行驶方向。

这里，转向横拉杆和转向节臂属于转向传动机构。

二.转向操纵机构转向操纵机构由方向盘、转向轴、转向管柱等组成，它的作用是将驾驶员转动转向盘的操纵力传给转向器。

三.机械转向器齿轮齿条式转向器齿轮齿条式转向器分两端输出式和中间（或单端）输出式两种。

1.转向横拉杆2.防尘套3.球头座4.转向齿条5.转向器壳体6.调整螺塞7.压紧弹簧8.锁紧螺母9.压块10.万向节11.转向齿轮轴12.向心球轴承13.滚针轴承两端输出的齿轮齿条式转向器如图d-zx-5所示，作为传动副主动件的转向齿轮轴11通过轴承12和13安装在转向器壳体5中，其上端通过花键与万向节*10和转向轴连接。

与转向齿轮啮合的转向齿条4水平布置，两端通过球头座3与转向横拉杆1相连。

弹簧7通过压块9将齿条压*在齿轮上，保证无间隙啮合。

弹簧的预紧力可用调整螺塞6调整。

当转动转向盘时，转向器齿轮11转动，使与之啮合的齿条4沿轴向移动，从而使左右横拉杆带动转向节左右转动，使转向车轮偏转，从而实现汽车转向。

中间输出的齿轮齿条式转向器如图d-zx-6所示，其结构及工作原理与两端输出的齿轮齿条式转向器基本相同，不同之处在于它在转向齿条的中部用螺栓6与左右转向横拉杆7相连。

在单端输出的齿轮齿条式转向器上，齿条的一端通过内外托架与转向横拉杆相连。

（d-zx-6）1.万向节*2.转向齿轮轴3.调整螺母4.向心球轴承5.滚针轴承6.固定螺栓7.转向横拉杆8.转向器壳体9.防尘套10.转向齿条11.调整螺塞12.锁紧螺母13.压紧弹簧14.压块循环球式转向器循环球式转向器是目前国内外应用最广泛的结构型式之一，一般有两级传动副，第一级是螺杆螺母传动副，第二级是齿条齿扇传动副。

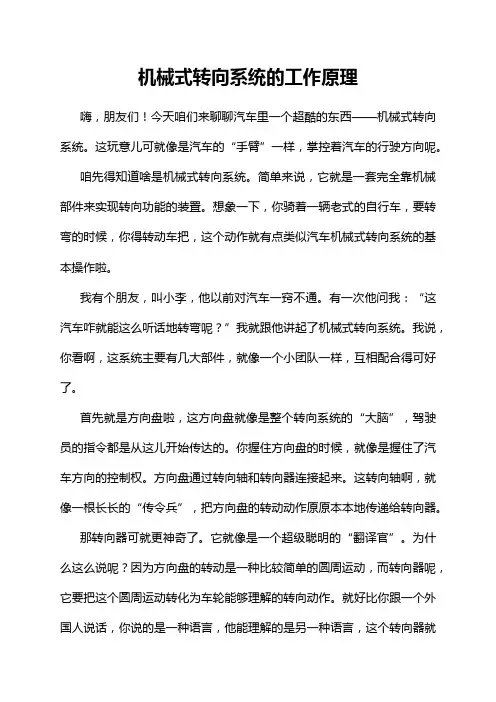

机械式转向系统的工作原理嗨，朋友们！今天咱们来聊聊汽车里一个超酷的东西——机械式转向系统。

这玩意儿可就像是汽车的“手臂”一样，掌控着汽车的行驶方向呢。

咱先得知道啥是机械式转向系统。

简单来说，它就是一套完全靠机械部件来实现转向功能的装置。

想象一下，你骑着一辆老式的自行车，要转弯的时候，你得转动车把，这个动作就有点类似汽车机械式转向系统的基本操作啦。

我有个朋友，叫小李，他以前对汽车一窍不通。

有一次他问我：“这汽车咋就能这么听话地转弯呢？”我就跟他讲起了机械式转向系统。

我说，你看啊，这系统主要有几大部件，就像一个小团队一样，互相配合得可好了。

首先就是方向盘啦，这方向盘就像是整个转向系统的“大脑”，驾驶员的指令都是从这儿开始传达的。

你握住方向盘的时候，就像是握住了汽车方向的控制权。

方向盘通过转向轴和转向器连接起来。

这转向轴啊，就像一根长长的“传令兵”，把方向盘的转动动作原原本本地传递给转向器。

那转向器可就更神奇了。

它就像是一个超级聪明的“翻译官”。

为什么这么说呢？因为方向盘的转动是一种比较简单的圆周运动，而转向器呢，它要把这个圆周运动转化为车轮能够理解的转向动作。

就好比你跟一个外国人说话，你说的是一种语言，他能理解的是另一种语言，这个转向器就是做这个转换工作的。

在这个小团队里，还有一个重要成员，那就是转向传动机构。

它就像一个“快递员”，负责把转向器转换后的动作准确无误地传递给车轮。

车轮就像是汽车的“脚”，转向传动机构要确保这双“脚”朝着正确的方向转动。

我记得有一次我在一个汽车维修店看到师傅在检修一辆老式汽车的机械式转向系统。

我就好奇地凑过去问：“师傅，您能给我再详细讲讲这转向系统是咋工作的不？”师傅特别热情，他说：“小伙子，你看啊，当驾驶员转动方向盘的时候，比如说向右转，这个转动的力量就通过转向轴传递到转向器。

转向器根据自身的结构特点，把这个力量进行调整和转换，然后通过转向传动机构，让右边的车轮向内转，左边的车轮向外转，这样汽车就顺利地向右转啦。

转向系统的组成及分类转向系统是指汽车中用于控制车辆行驶方向的一系列组件的总称。

它由转向器、转向齿轮、转向节、转向杆、转向助力泵等部分组成。

根据不同的工作原理和结构特点，转向系统可以分为机械转向系统、液压转向系统和电动转向系统三种类型。

一、机械转向系统机械转向系统是最基本的转向系统，也是传统汽车上常见的转向系统。

它的工作原理是通过人力操作转向盘，通过转向杆和转向齿轮传递力量，使车辆转向。

机械转向系统结构简单、可靠性高、成本较低，但操纵力大，转向不够灵活，需要驾驶员耗费较大的力量来操控转向盘。

二、液压转向系统液压转向系统是在机械转向系统的基础上发展起来的一种转向系统。

它通过液压助力泵产生的压力，将液压力传递到转向齿轮上，从而减小驾驶员操纵转向盘的力量。

液压转向系统具有转向灵活、操纵轻便的优点，提高了驾驶的舒适性和安全性。

液压转向系统广泛应用于大多数传统汽车上。

三、电动转向系统电动转向系统是近年来新兴的一种转向系统，它采用电机作为动力源，通过控制电机的转动来实现转向。

电动转向系统的工作原理是通过感应马达的转动，产生转向力矩，从而改变车轮的转向角度。

电动转向系统具有转向灵活、操纵轻便、响应速度快的特点，大大提高了驾驶的操控性和安全性。

电动转向系统主要应用于电动汽车和混合动力汽车上。

除了根据工作原理和结构特点分类，转向系统还可以根据转向方式进行分类。

根据转向方式的不同，转向系统可以分为前轮转向和四轮转向两种类型。

一、前轮转向前轮转向是指只有前轮进行转向的方式，后轮保持固定方向不变。

前轮转向系统简单、成本较低，适用于大多数传统汽车。

前轮转向主要通过机械转向系统和液压转向系统实现。

二、四轮转向四轮转向是指不仅前轮进行转向，后轮也同时进行转向的方式。

四轮转向主要有两种方式：主动式四轮转向和被动式四轮转向。

主动式四轮转向是指后轮的转向角度可以根据车速和转弯半径进行自动调整，以提高车辆的稳定性和操控性。

被动式四轮转向是指后轮的转向角度随着前轮的转向角度而改变，以提高车辆的操控性和转弯半径的缩小。

机械转向系统的工作和原理
机械转向系统是一种用于控制车辆方向的装置，其主要作用是将驾驶员的操纵转向操作转化为车辆的方向改变。

机械转向系统通常由以下几个主要部分组成：
1. 方向盘：驾驶员通过方向盘来控制车辆的转向，方向盘与转向系统相连接。

2. 转向柱：方向盘通过转向柱与转向机构相连，在转向过程中传递转向操作。

3. 转向机构：转向机构包括齿轮、连杆和齿条等组件，通过改变它们的相对位置和运动，将转向力传递给车轮。

4. 转向杆：转向机构中的连杆将转向力传递到车轮上。

机械转向系统的工作原理可以简单概括为以下几个步骤：
1. 驾驶员通过方向盘施加转向力：驾驶员操纵方向盘施加转向力，这会使转向柱进行旋转。

2. 转向柱传递转向力：转向柱的旋转将转向力传递给转向机构。

3. 转向机构将转向力转化为车轮转角：转向机构中的齿轮、连杆和齿条等组件将转向力转化为车轮的转角，从而改变车辆的方向。

4. 车轮转向：转向机构使车轮转向所需的角度，从而使整个车辆改变方向。

总的来说，机械转向系统通过驾驶员的转向操作，通过转向柱和转向机构将转向力传递到车轮上，从而实现车辆的方向改变。

一.机械转向系统l.转向盘2.安全转向轴3.转向节4.转向轮5.转向节臂6.转向横拉杆7.转向减振器8.机械转向器上图是一种机械式转向系统。

驾驶员对转向盘1施加的转向力矩通过转向轴2输入转向器8。

从转向盘到转向传动轴这一系列零件即属于转向操纵机构。

作为减速传动装置的转向器中有1、2级减速传动副（右图所示转向系统中的转向器为单级减速传动副）。

经转向器放大后的力矩和减速后的运动传到转向横拉杆6，再传给固定于转向节3上的转向节臂5，使转向节和它所支承的转向轮偏转，从而改变了汽车的行驶方向。

这里，转向横拉杆和转向节臂属于转向传动机构。

二.转向操纵机构转向操纵机构由方向盘、转向轴、转向管柱等组成，它的作用是将驾驶员转动转向盘的操纵力传给转向器。

三.机械转向器齿轮齿条式转向器齿轮齿条式转向器分两端输出式和中间（或单端）输出式两种。

1.转向横拉杆2.防尘套3.球头座4.转向齿条5.转向器壳体6.调整螺塞7.压紧弹簧8.锁紧螺母9.压块10.万向节11.转向齿轮轴12.向心球轴承13.滚针轴承两端输出的齿轮齿条式转向器如图d-zx-5所示，作为传动副主动件的转向齿轮轴11通过轴承12和13安装在转向器壳体5中，其上端通过花键和万向节*10和转向轴连接。

和转向齿轮啮合的转向齿条4水平布置，两端通过球头座3和转向横拉杆1相连。

弹簧7通过压块9将齿条压*在齿轮上，保证无间隙啮合。

弹簧的预紧力可用调整螺塞6调整。

当转动转向盘时，转向器齿轮11转动，使和之啮合的齿条4沿轴向移动，从而使左右横拉杆带动转向节左右转动，使转向车轮偏转，从而实现汽车转向。

中间输出的齿轮齿条式转向器如图d-zx-6所示，其结构及工作原理和两端输出的齿轮齿条式转向器基本相同，不同之处在于它在转向齿条的中部用螺栓6和左右转向横拉杆7相连。

在单端输出的齿轮齿条式转向器上，齿条的一端通过内外托架和转向横拉杆相连。

（d-zx-6）1.万向节*2.转向齿轮轴3.调整螺母4.向心球轴承5.滚针轴承6.固定螺栓7.转向横拉杆8.转向器壳体9.防尘套10.转向齿条11.调整螺塞12.锁紧螺母13.压紧弹簧14.压块循环球式转向器循环球式转向器是目前国内外使用最广泛的结构型式之一，一般有两级传动副，第一级是螺杆螺母传动副，第二级是齿条齿扇传动副。
