高压旋塞阀的原理与养护高压旋塞阀是一种广泛应用于石油、化工、天然气、制药等行业的阀门，它以其独特的结构和优异的性能在高压环境下扮演着重要的角色。
本文北高科阀门将详细介绍高压旋塞阀的原理、特点以及养护方法，帮助用户更好地理解和使用这种阀门。
高压旋塞阀的原理1.结构组成：高压旋塞阀主要由阀体、旋塞、阀杆、密封面和传动装置等部分组成。
旋塞是阀门的核心部件，通常由金属或合金制成，具有较高的强度和耐磨性。
2.工作原理：当旋塞阀关闭时，旋塞与阀体的密封面紧密接触，形成密封。
旋塞的旋转动作由外部的传动装置控制，如手轮、齿轮箱或电动执行器。
旋塞的旋转使得阀门的通道打开或关闭，从而控制流体的流动。
3.密封性能：高压旋塞阀的密封性能主要依赖于旋塞与阀体密封面的接触。
这些密封面通常经过精密加工，以确保在高压下仍能保持良好的密封性。
高压旋塞阀的特点1.高压适应性：由于其结构设计，高压旋塞阀能够承受较高的工作压力，适用于多种高压环境。
2.快速启闭：旋塞阀的启闭动作迅速，适合需要快速切断或开启流体的场合。
3.良好的密封性：即使在高压下，高压旋塞阀也能保持良好的密封性能，减少泄漏。
4.维护简便：由于结构相对简单，高压旋塞阀的维护和检修工作相对容易进行。
高压旋塞阀的养护方法1.定期检查：定期对旋塞阀进行检查，包括检查旋塞的磨损情况、密封面的完整性以及传动装置的灵活性。
2.清洁维护：定期清洁旋塞阀的外部和内部，特别是密封面，以防止杂质影响阀门的密封性能。
3.润滑保养：对于传动装置，如齿轮箱，应定期添加润滑油，以减少磨损并保持其良好的工作状态。
4.避免过载：在使用旋塞阀时，应避免超过其设计压力和温度范围，以防止损坏阀门。
5.正确操作：操作旋塞阀时，应按照正确的操作方法进行，避免因操作不当导致阀门损坏。
6.记录维护：建立维护记录，记录每次检查和维护的日期、内容和结果，以便跟踪阀门的使用状况和维护历史。
结语高压旋塞阀作为一种重要的工业阀门，其正确的使用和维护对于保证工业生产的安全和效率至关重要。

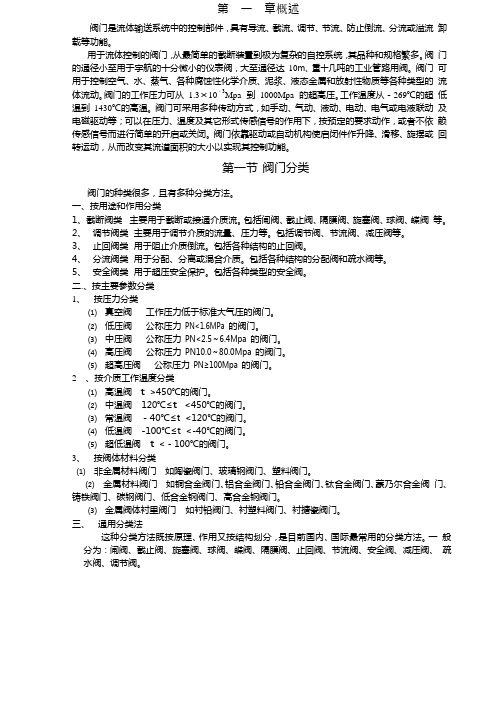

第一章概述阀门是流体输送系统中的控制部件，具有导流、截流、调节、节流、防止倒流、分流或溢流卸载等功能。
用于流体控制的阀门，从最简单的截断装置到极为复杂的自控系统，其品种和规格繁多。
阀门的通径小至用于宇航的十分微小的仪表阀，大至通径达10m、重十几吨的工业管路用阀。
阀门可用于控制空气、水、蒸气、各种腐蚀性化学介质、泥浆、液态金属和放射性物质等各种类型的流体流动。
阀门的工作压力可从1.3×10－3Mpa 到1000Mpa 的超高压。
工作温度从－269℃的超低温到1430℃的高温。
阀门可采用多种传动方式，如手动、气动、液动、电动、电气或电液联动及电磁驱动等；可以在压力、温度及其它形式传感信号的作用下，按预定的要求动作，或者不依赖传感信号而进行简单的开启或关闭。
阀门依靠驱动或自动机构使启闭件作升降、滑移、旋摆或回转运动，从而改变其流道面积的大小以实现其控制功能。
第一节阀门分类阀门的种类很多，且有多种分类方法。
一、按用途和作用分类1、截断阀类主要用于截断或接通介质流。
包括闸阀、截止阀、隔膜阀、旋塞阀、球阀、蝶阀等。
2、调节阀类主要用于调节介质的流量、压力等。
包括调节阀、节流阀、减压阀等。
3、止回阀类用于阻止介质倒流。
包括各种结构的止回阀。
4、分流阀类用于分配、分离或混合介质。
包括各种结构的分配阀和疏水阀等。
5、安全阀类用于超压安全保护。
包括各种类型的安全阀。
二.、按主要参数分类1、按压力分类⑴真空阀工作压力低于标准大气压的阀门。
⑵低压阀公称压力PN<1.6MPa 的阀门。
⑶中压阀公称压力PN<2.5～6.4Mpa 的阀门。
⑷高压阀公称压力PN10.0～80.0Mpa 的阀门。
⑸超高压阀公称压力PN≥100Mpa 的阀门。
2 、按介质工作温度分类⑴高温阀t >450℃的阀门。
⑵中温阀120℃≤t<450℃的阀门。
⑶常温阀－40℃≤t <120℃的阀门。
⑷低温阀-100℃≤t <-40℃的阀门。
高压阀门的用途一、引言高压阀门是在高压工作环境下使用的一种重要的阀门设备。
其主要功能是控制流体的流动和压力，以保证系统的稳定性和安全性。
高压阀门广泛应用于石油化工、电力、冶金、航空航天等领域。
二、高压阀门的分类1.按结构分类（1）截止阀：用于切断管道中的流体。
（2）调节阀：用于控制管道中流体的流量和压力。
（3）安全阀：用于保护管道和设备，在超过规定压力时自动开启，释放过多的流体。
2.按材质分类（1）铸铁阀门：适用于低压系统。
（2）钢制阀门：适用于中高压系统。
（3）不锈钢阀门：适用于腐蚀性介质和高温高压系统。
三、高压阀门的应用领域1.石油化工行业在石油化工行业中，高压阀门被广泛应用于油气输送管道、储罐、反应釜等设备中。
例如，截止阀可用于切断输油管道，调节阀可用于控制油气流量和压力，安全阀可用于保护设备和人员的安全。
2.电力行业在电力行业中，高压阀门被广泛应用于发电、输电、变电等环节。
例如，截止阀可用于切断输电线路，调节阀可用于控制水轮机的转速和输出功率，安全阀可用于保护锅炉和汽轮机的安全。
3.冶金行业在冶金行业中，高压阀门被广泛应用于钢铁生产过程中。
例如，截止阀可用于切断高温高压的热风管道，调节阀可用于控制转炉底吹氧气量和流速，安全阀可用于保护设备和人员的安全。
4.航空航天行业在航空航天行业中，高压阀门被广泛应用于火箭发动机、液体推进系统等关键设备中。
例如，在火箭发动机中使用的高压调节阀能够精确地控制燃料和氧化剂的流量和比例。
四、高压阀门的特点1.耐高温、耐高压高压阀门能够承受高温和高压的工作环境，保证系统的稳定性和安全性。
2.精密控制高压调节阀能够精确地控制流体的流量和压力，满足系统对流量、压力、温度等参数的要求，提高生产效率和产品质量。
3.可靠性强高压阀门采用优质材料制造，经过严格的检测和测试，具有良好的密封性、耐腐蚀性和耐磨损性，保证设备长时间稳定运行。
4.维护方便高压阀门结构简单、操作方便，易于维护和更换零件。
全液控止回蝶阀HD T7Q42X-6 DN1600使用说明书铁岭阀门(集团)特种阀门有限责任公司1用途本蝶阀适用于于为水、海水或油品的泵出口管路上,兼有截断水流和止回阀两种功能。
阀门在关闭时具有二阶段缓冲功能,有效防止由于突然停电或事故停泵时产生圈套的水锤和压力波动,保护水泵和系统管路。
2特点2.1本阀门采用蓄能器取代了重锤液控蝶阀中的重锤,将重锤势能变成液体压力能,体积小重量轻、结构简单。
2.2本阀门的液压系统和电气控制箱与阀门分体安装,阀门即可水平安装,也可以垂直水平安装,便于安装和维护。
2.3本阀门液压系统和电气系统设计完善功能齐全,阀门既可就地操作,也可心垂直水平安装,便于安装和维护。
3主要规格和技术参数3.1性能规范3.2执行标准结构长度执行GB/T 12221～1989压力试验执行GB/T 13927-1992连接法兰执行GB/T 17241.6-19983.3本蝶阀的结构、主要外形尺寸、连接尺寸见附图1。
4主要零部件材料5阀门运行说明5.1开阀液压站上油泵启动,压力油经油管进入液动装置油缸无杆腔内,推动活塞带动蝶板从00(全关)到900(全开),完成阀门开启。
5.2关阀:蓄能器内压力油进入液动装置油缸有杆腔内,推动活塞带动蝶板完成阀门的快、慢两阶段关闭。
5.3开阀和关阀时间5.4手动关闭阀门:在备用电源失效的情况正下,可手动操作相应电磁阀,利用蓄能器的压力完成阀门关闭。
6液压系统说明6.1液压系统原理液压原理、动作顺序见图2、图36.2.1预备动作:阀门接通电源,油泵自动启动,蓄能器补压蓄能,当压力达到l6MPa时,SP2动作,油泵停止,蓄能器补压结束。
6.2.2开阀:按下开阀按钮,电磁铁YVl获电换向,油泵启动,压力油进入油缸无杆腔,油缸带动蝶板转动到达全开位置后凸块压动行程开关SO2,同时开启回路的压力达到压力继电器SP3预调值后油泵YV1失电复位,开阀结束。
高速2号件左侧节流阀可改变阀门开启时间。
高压阀工作原理
高压阀是一种用于控制高压流体或气体流动的装置。
它通常由阀门主体、阀芯、密封装置和操作装置等部件组成。
高压阀的工作原理是通过阀芯的升降和旋转运动来控制流体或气体流动的开启和关闭。
当阀芯处于关闭位置时，阀门主体和阀座之间的密封装置通过压力将阀门紧密关闭，避免流体或气体泄漏。
当需要开启阀门时，操作装置会施加力量，使阀芯向上或向旋转，打破密封装置的有效密封。
这样，流体或气体就可以通过阀门主体和阀座之间的开口流动。
为了控制流量和压力的大小，高压阀还可以配备调节装置。
通过调节装置，可以改变阀芯的开启程度，从而改变流体或气体的流动速度和压力。
需要注意的是，高压阀在工作时需要经受高压的冲击和较大的摩擦力。
为了保证其正常运行和延长使用寿命，高压阀需要定期进行维护和保养，以确保其可靠性和安全性。
总结而言，高压阀通过阀芯的运动控制流体或气体的开启和关闭，从而实现对高压流体或气体的控制。
它是工业生产和其他领域中不可或缺的装置之一。
阀门基础知识简介一.阀门简介：首先我们讲一讲什么叫阀门？阀门-是流体输送系统中的控制装置，是用来控制管道内介质流动的具有可动机械产品的总称。
它具有导流、截流、调节、控制流向、分流或卸压等功能。
阀门在石油、天然气、矿山开采；在石油炼制和石油、天然气管道输送系统中；在化肥、化工生产、医药和食品（包括香烟）生产系统中；在火电、水电和核电的电力生产系统中；在冶金生产系统中；在城市和工业企业的给排水、供热和供气系统中；在农用灌溉系统中；在船舶、车辆、飞机以及各种运动机械的流体系统中以及在国防和航天系统中都有大量的使用阀门。
因此，阀门是人类走向现代化不可缺少的重要机械产品。
我国是在1958年正式生产铸钢高中压阀门的，在近半个世纪我国阀门行业得到了迅速的发展。
我国目前除了少数特殊阀门需要进口外，其余的都能自己生产，并且大量出口。
二、阀门术语一、阀门类别（中英文对照）闸阀 Gate valve ; Slide valve截止阀 Globe valve ; Stop valve止回阀 Check valve ; Non-return valve球阀 Ball valve蝶阀 Butterfly valve旋塞阀 Plug valve节流阀 Throttle valve隔膜阀 Diaphragm valve针型阀 Pintlem valve低温阀 Low temperature valve二、结构及零件(中英文对照）结构长度 Face to Face ;End to End ;Face to End dimension结构形式 Type of construction角式 Angle type直通式 Through way type保温式 Steam jacket type连接形式 Type of connecting电动装置 Electric actuator气动装置 Pneumatic actuator齿轮操作 Gear operation手轮操作 Hand wheel阀体 Body阀盖 Bonnet;cover;cap;lid阀瓣 Disc闸板 Wedge阀杆 Stem;Spindle阀杆螺母 Stem nut;Yoke nut填料函 Stuffing box填料压盖 Gland支架 Yoke上密封 Back seat阀座 Seat螺栓 Blot螺母 Nut填料 Packing]球体 Ball销轴 Hinge pin摇杆 Arm ;Hinge密封面 Seal face主要性能参数 Specification公称压力 (PN) Nominal pressure公称通径（DN） Nominal diameter工作压力 Working pressure壳体试验 Shell test密封试验 Seal test三、其它术语(中英文对照）BW 对焊连接方式SW 承插焊连接方式F.P 全通径BB-螺栓连接阀盖PSB-内压自密封阀盖G.O=齿轮操作BG-伞齿轮PWHT-焊后热处理PCD-中心圆直径H.F=硬质面CS-碳钢FS-锻钢AS-合金钢SS-不锈钢CI-铸铁OS&Y-明杆支架结构三、阀门参数（一）公称尺寸公称尺寸DN是管路系统中所有管路附件用数字表示的尺寸，以区别用螺纹或外径表示的那些零件。
第二节阀门的基本知识一、阀门的功能阀门是管道系统的一个重要组成部分，它们的主要作用是：接通和截断介质；防止介质倒流；调节介质压力、流量；分离、混合或分配介质；防止介质压力超过规定数值，保证管道或设备安全运行。
阀门投资约占装置费用的40%-50%。
选用阀门主要从装置的操作和经济两方面来考虑。
二、阀门的分类通常我们使用阀门的种类很多，即便是同一结构的阀门，由于使用场合不同可能有高温阀和低温阀，高压阀和低压阀之分，也可按材料不同分为铸钢阀或铸铁阀等等。
阀门的分类见表9-14。
三、阀门的基本参数1、公称通径公称通径指阀门与管道连接处通道的名义内径，用DN表示，表示阀门规格的大小。
2、公称压力公称压力指与阀门的机械强度有关的设计给定压力，用PN表示。
3、适用介质按照阀门材料和结构形式的要求，阀门能适用的介质有：(1) 气体介质：如空气、蒸汽、石油气和煤气等；(2) 液体介质：如油品、水、液氨等；(3) 含固体介质；(4) 腐蚀介质和剧毒介质4、试验压力(1) 强度试验压力(2) 密封试验压力5、阀门密封副密封副是保证阀门可靠工作的主要部件，由阀座和关闭件组成，依靠阀座和关闭件的密封面紧密接触或密封面受压塑性变形而达到密封的目的。
密封面形式主要有下列几种：图9-7 密封面形式（1）平面密封如图9-7（a）所示，密封副的两个接触面为平面。
其优点是制造维修方便，在截止阀上使用时，关闭瞬间没有摩擦现象，但阀门材料受的轴向力较大。
（2）锥面密封如图9-7（b）所示，密封副的两个接触面为锥面。
在条件相同于平面密封时，密封性能好，但制造维修困难，在截止阀上使用时，关闭瞬间有摩擦现象。
一般用于高压，口径较少的阀门。
（3）球面密封如图9-7（c）所示，密封副的两个接触面有一个线接触或两个球面接触。
密封性能好，但制造维修困难。
6、阀门填料函（1）填料函结构填料函通常在阀盖上部，为防止介质从阀杆和阀盖的间隙处渗漏，填料的材料和填料函的结构是保证阀门在填料函不渗漏的重要条件。
阀门产业知识点总结大全第一章：阀门基础知识1.1 阀门的概念和作用阀门是一种可用来控制流体（包括液体、气体、蒸汽、粉末和固体颗粒）流动的装置。
阀门的作用是控制系统中流体的流动，包括调节流速、切断流体、改变流向等功能。
1.2 阀门的分类根据阀门的用途和结构特点，阀门可以分为多种类型，主要包括截止阀、调节阀、安全阀、止回阀、球阀、蝶阀等。
1.3 阀门的结构和工作原理阀门的结构包括阀体、阀盖、阀杆、阀门芯、阀座、密封面、密封圈等部件。
阀门的工作原理是通过阀芯的升降或旋转，改变通道的断开或连接状态，从而控制流体的流动。
1.4 阀门的材质和制造工艺阀门的材质包括碳钢、不锈钢、合金钢、铸铁、青铜等，制造工艺包括铸造、锻造、焊接、机加工等。
第二章：阀门的应用领域2.1 石油化工行业在石油化工行业，阀门广泛应用于炼油、化工、天然气等领域，用于控制介质的流动和压力。
2.2 电力行业在电力行业，阀门用于控制锅炉、汽轮机、水泵等设备的介质流动和停止。
2.3 水利工程在水利工程中，阀门用于调节水流、控制水压、防止水流倒灌等作用。
2.4 制药行业在制药行业，阀门被应用于控制药液的流动和分配。
2.5 食品饮料行业在食品饮料行业，阀门主要用于控制食品和饮料的流动和分配。
2.6 其他行业阀门还广泛应用于造船、航空航天、冶金、纺织、建筑等行业。
第三章：阀门的技术标准和质量要求3.1 阀门的技术标准阀门的技术标准包括国家标准、行业标准、企业标准等，主要包括阀门的尺寸、压力等级、密封性能、流量特性、寿命等要求。
3.2 阀门的质量要求阀门的质量要求包括产品性能、材料质量、制造工艺、密封性能、防腐蚀性能、耐磨性能等。
3.3 阀门的检测和检验阀门的检测和检验包括外观检查、尺寸检测、压力测试、密封性能测试、流量特性测试等。
第四章：阀门的市场现状和发展趋势4.1 阀门市场的现状全球阀门市场规模庞大，主要集中在中国、美国、德国、日本等国家和地区。
阀门知识简介完全版2篇篇一：阀门知识简介阀门是一种广泛应用于工业、建筑以及其他领域的控制传动机构。
除了能够起到控制流体（液体、气体和粉状物料等）流动的作用外，还能够起到防止流体倒流、减少压力、削减噪音等作用。
1.分类按结构特点分类：手动阀门、电动阀门、气动阀门和液压阀门。
按控制方式分类：截止阀、调节阀、安全阀、减压阀、止回阀、闸阀、球阀、蝶阀、柱塞阀、隔膜阀。
按用途分类：用于调节流量的调节阀、用于阀门在关闭后避免介质反流的止回阀、用于在高压系统中降低压力的减压阀、用于在过载时排出多余压力的安全阀等。
2.结构阀门通常由阀体、阀盖、阀门及密封垫组成。
阀门经过设计、制造、安装、调试等多个环节，并且应该能够在正常工况下长期正常运行，同时保证可维修、可更换等。
3.安装及维护在安装过程中，要确保阀门的安装位置正确，布置合理，以免在阀门开启或关闭过程中因过大的振动而影响到周围设备的正常工作。
另外，需要对阀门的密封和连接进行检查。
日常维护工作包括密封件的更换和紧固螺栓、轴承润滑、电动装置的维护等。
4.应用范围阀门广泛应用于石油、化工、冶金、电力、医药、制浆、造纸、食品、水处理、城市建设、矿业、农业等领域。
随着中国工业化水平和现代化水平的不断提高，阀门的应用市场将进一步扩大和深化。
5.发展趋势阀门技术的进一步发展，将从材料、工艺、结构、自动化控制系统、计算机图形、模拟和仿真等方面出发，形成一体化解决方案，并实现阀门的智能化和高效化。
总之，随着中国经济和工业的发展，阀门行业将不断提高技术水平和管理水平，并积极推进和扩大市场，实现行业转型和升级，提升核心竞争力，实现可持续发展。
