《零件的测绘》课件

《零件的测绘》课件

实践操作中的常见问题与解决方案
总结词
在零件测绘的实际操作中，可能会遇到 各种问题，需要采取相应的解决方案。
VS
详细描述
一些常见问题包括测量工具不准确、图纸 绘制错误、尺寸标注不规范等。针对这些 问题，可以采取相应的解决措施，如定期 校准测量工具、加强图纸审核、统一尺寸 标注格式等。同时，实践操作中要保持细 心和耐心，遵循正确的操作流程和规范， 以避免问题的发生。
Inventor
Autodesk公司的一款三维CAD软件 ，支持零件建模、装配体设计和工程 制图等功能。
03
零件测绘实践
零件尺寸的测量与记录
测量工具的选择
根据零件的大小和复杂程度，选择合适的测量工具， 如卡尺、千分尺等。
测量方法的确定
根据零件的特征，确定合适的测量方法，如直接测量 、间接测量等。
图纸绘制规范与标准
总结词
图纸绘制是零件测绘的重要组成部分，需要遵循一定的规范和标准，以确保图纸的质量和可读性。
详细描述
在绘制图纸时，应遵循国家或行业的相关标准，如机械制图标准等。同时，要注意图纸的清晰度和整 洁度，合理使用图层和颜色。此外，图纸上应包括必要的技术要求、尺寸标注、材料要求等，以便生 产和检验人员准确理解和操作。
的橡皮。
圆规与分规
用于绘制圆和圆弧，以 及等分线段。
三角板与丁字尺
用于绘制垂直线和水平 线。
计算机辅助绘图软件
AutoCAD
专业的CAD软件，广泛应用于机械、 建筑等领域。
SolidWorks
三维CAD软件，适用于零件建模、装 配体设计和工程制图。
SketchUp
易于学习和使用的三维建模软件，适 用于建筑、景观等领域。

零部件测绘课件.ppt

零部件测绘课件.ppt

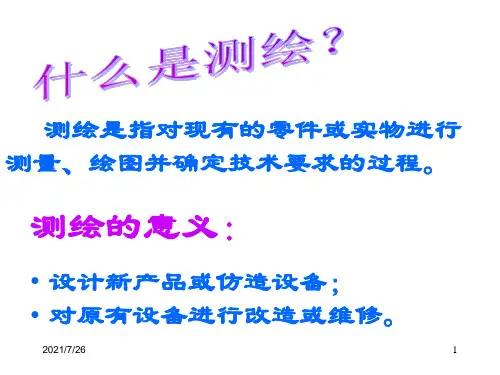

个固定用的螺栓孔，底板上面
的凹坑和下面的凹槽,是用于减少加工面，使
齿20轮21/7/油26 泵固定平稳。
41
⑵ 选择主视图
● 零件的安放状态
阀体的工作状态。
● 投射方向
主视图表达了阀体的形状特征，各螺钉 孔、销孔的分布位置等，局部剖表达进出油 孔和底板孔的情况。
⑶ 选其它视图 全剖左视图表达了孔的情况，局部视图
要求：
1.考勤
2.严禁抄袭 3. 6.20交图
2021/7/26
2
一
测
绘
（a）直尺
工
具
的
简
介
（d）游标卡尺
（b）外卡钳 （c）内卡钳
（e）千分尺
二
测
绘
工
具
的
具
体
测
量
2021/7/26
1. 测量长度尺寸
4
2. 测量回转面的直径
外卡测外径 内卡测内径
千分尺测外径
游标卡尺测外径
游标卡测内、外径
用内卡钳测量
2021/7/26
（A3图幅 A4打印）6.22—23日27
2021/7/26
右端盖
螺钉
齿轮轴 销
螺母
垫圈
左端盖 泵体 传动齿轮
齿轮油泵的零件分解图28
2021/7/26
29
1、齿轮油泵工作原理
齿轮油泵是机器中用来
进油口
输送润滑油的装置。如图所 出油口
示，当主动齿轮逆时针转动，
从动齿轮顺时针转动时，齿
4、拼画装配图
根据各个零件间的相对位置及传动关系， 拼画出装配图。
2021/7/26
26
1.测绘泵体、右端盖零件草图各一张

机械零部件测绘ppt课件

机械零部件测绘ppt课件

编辑版pppt
11
第二节 测量器具的使用
测量误差的来源：标注误差、测量方法误差、 测量器具误差、环境条件引起的误差、测量人 员引起的误差。
测量误差的分类： 系统误差：规律误差，可以减小或消除误差 随机误差：偶然误差，不能消除 粗大误差：疏忽误差
编辑版pppt
12
通用量具:
钢直尺、卡钳、游标卡尺、千分尺、万能角
1.一般优先选用基孔制配合
2.特殊场合选用基轴与基制滚孔配动制合轴；承而内与圈滚配动合轴的承轴外应圈该配选合用的
3.与标准件配合
孔则宜选择基轴制
为了满足某些配合
4.需要时可选择混合制配合
的特殊需要
编辑版pppt
37
• 公差等级的选用
• 选择原则是：在满足使用要求的前提下，尽可能选 择较低的公差等级。
编辑版pppt
19
• 偏差（limits of deviation） • 某尺寸与基本尺寸的代数差,其值可正、可负或零 • 上偏差:最大极限尺寸与基本尺寸之差
• 下偏差:最小极限尺寸与基本尺寸之差
• 实际偏差:实际尺寸与基本尺寸之差
注意：标注和计算偏差时前面必须加注“+”或 “－”号（零除外）。
编辑版pppt
常用螺纹量规和螺纹样编辑板版p进ppt 行测量。
15
第三章 极限与配合
• 新国标（GB/T1800.1－1997）、 （GB/T1800.2～1800.3－1998）、（GB/T1804 －1992），代替了1979年颁布的旧国标 （GB1800～1804－79）中的相应部分，这些新国
标的依据是国际标准，以尽可能地使我国的国家标 准与国际标准一致或等同。
编辑版pppt

零部件的测绘PPT课件

零部件的测绘PPT课件

80 170 270
110 82 40
9. 测量曲线和曲面 （2）坐标法 第13页/共41页
铅丝
9. 测量曲线和曲面 （3）铅丝法
第14页/共41页
三、画零件徒手图的方法步骤
第15页方法步骤
第16页/共41页
§9-6 画装配图的方法和步骤
一、了解部件 二、确定表达方案 三、画装配图的步骤
47J7
20js6 16 38
24 25
32H7h6
30js6 62j7
62J7/h8
50
35
233
26 27 28 29 30
31 8-5-31
齿轮
30 8-5-30
调整环
29 8-5-29
支承环
28 8-5-28 27 8-5-27
嵌入端盖 轴
35 104
26 8-5-26
嵌入端盖
25
填料
24 8-5-24
1 Q235
17 8-5-17
齿轮轴
1 45
16 8-5-16
嵌入端盖 1 尼龙
15 8-5-15
螺塞
1 Q235
14 8-5-14
垫圈
1 石棉
13 8-5-13
塑料油标 1
12 GB/T117-86 销A418 2 Q235
11 8-5-11
机体
1 ZL102
10 8-5-10
机盖
1 ZL102
9 8-5-09
（一） 测量工具
（a）直尺 （d）游标卡尺
（b）外卡钳 （c）内卡钳
（e）千分尺
第2页/共41页
1. 测量直线尺寸 第3页/共41页
2. 测量回转面的直径 第4页/共41页

零部件测绘(定稿)PPT3

零部件测绘(定稿)PPT3

4.孔间距的测量
孔间距可以用卡钳（或游标卡尺）结合直尺测出。
D=D0=K+d
● 18
孔中心距测量
先测出A1和d， 则A = A1 + d
52
孔中心距测量
标准棒
53
● 19
5.深度及壁厚尺寸的测量
壁厚尺寸可以用直尺测量，如图中底壁厚度X＝ A－B， 或用卡钳和直尺测量，如图中侧壁厚度Y＝ C－ D
• 对某些零件的相对位 置、装配间隙等装配尺 寸应先测量
• 拆卸后要将各零件编 号、扎上标签，避免散 失、错乱
拆卸调压螺钉、螺母、 弹簧、钢球等
19
● 34
二、画装配示意图
装配示意图是在部件拆卸过程中所画的记录图样， 其作用是避免由于零件拆卸后可能产生错乱而给重 新装配时带来困难，它是通过目测，徒手用简单的 线条示意性地画出部件的图样，主要表达部件的结 构、装配关系、工作原理、传动路线等。 注意事项：
拆卸并画装配示意图 零件分类、列出零、部件及标准件明细表 零件测绘，画零件草图 画装配䓍图及装配图 画零件工作图 写实习报告、装订图册
天数
0.5
0.5 0.5 2 3.5 2 1 10
第二部分 了解和分析测绘对象
一、用途
齿轮泵是各种机械润滑和液压系统的输油装置。用 于液压系统的泵站，将油箱中的油液输送到机器有关运 动部件需要润滑的部位。主要用于低压或噪声水平限制 不严的场合。
• 确定主视图、视图数量和表达方法。
2.徒手画零件图:
• 徒手目测画零件视图 • 保持零件各部分的比例关系，尽量按1:1画; • 要求线型分明，图面整洁，表达清楚、简练; • 先画图框和标题栏; • 画视图时要注意在视图之间留出标注尺寸的位置; • 选定的表达方案画全各个视图和剖视等

零件测绘课件ppt.ppt

零件测绘课件ppt.ppt
四.零件的测绘
零件测绘举例 病原体侵入机体，消弱机体防御机能，破坏机体内环境的相对稳定性，且在一定部位生长繁殖，引起不同程度的病理生理过程
【例】轴类零件的测绘
病原体侵入机体，消弱机体防御机能 ，破坏 机体内 环境的 相对稳 定性， 且在一 定部位 生长繁 殖，引 起不同 程度的 病理生 理过程
零件草图
病原体侵入机体，消弱机体防御机能 ，破坏 机体内 环境的 相对稳 定性， 且在一 定部位 生长繁 殖，引 起不同 程度的 病理生 理过程
8、测量角度
万能角度尺测量角度
病原体侵入机体，消弱机体防御机能 ，破坏 机体内 环境的 相对稳 定性， 且在一 定部位 生长繁 殖，引 起不同 程度的 病理生 理过程
3、直径尺寸的测量
用内、外卡钳测直径
L L
用游标卡尺测直径
用内卡钳测直径的方法
d d
用外径千分尺测直径
用游标卡尺测齿轮齿顶圆直径 病原体侵入机体，消弱机体防御机能，破坏机体内环境的相对稳定性，且在一定部位生长繁殖，引起不同程度的病理生理过程
病原体侵入机体，消弱机体防御机能 ，破坏 机体内 环境的 相对稳 定性， 且在一 定部位 生长繁 殖，引 起不同 程度的 病理生 理过程
为φ44h7(-0.025),键槽深度为5+0.2,所以39的偏差为39-0.225
键槽尺寸链
病原体侵入机体，消弱机体防御机能 ，破坏 机体内 环境的 相对稳 定性， 且在一 定部位 生长繁 殖，引 起不同 程度的 病理生 理过程
轴零件图1
病原体侵入机体，消弱机体防御机能 ，破坏 机体内 环境的 相对稳 定性， 且在一 定部位 生长繁 殖，引 起不同 程度的 病理生 理过程
病原体侵入机体，消弱机体防御机能 ，破坏 机体内 环境的 相对稳 定性， 且在一 定部位 生长繁 殖，引 起不同 程度的 病理生 理过程

机械行业之零件测绘(ppt 23页)

明朝未及，我只有过好每一个今天，唯一的今天。
昨日的明天是今天。明天的昨日是今天。为什么要计较于过去呢（先别急着纠正我的错误，你确实可以在评判过去中学到许多）。但是我发现有的人过分地瞻前顾后了。为 何不想想“现在”呢？为何不及时行乐呢？如果你的回答是“不”，那么是时候该重新考虑一下了。成功的最大障碍是惧怕失败。这些句子都教育我们：不要惧怕失败。如 果你失败了他不会坐下来说：“靠，我真失败，我放弃。”并且不是一个婴儿会如此做，他们都会反反复复，一次一次地尝试。如果一条路走不通，那就走走其他途径，不 断尝试。惧怕失败仅仅是社会导致的一种品质，没有人生来害怕失败，记住这一点。宁愿做事而犯错，也不要为了不犯错而什么都不做。不一定要等到时机完全成熟才动手。 开头也许艰难，但是随着时间的流逝，你会渐渐熟悉你的事业。世上往往没有完美的时机，所以当你觉得做某事还不是时候，先做起来再说吧。喜欢追梦的人，切记不要被 梦想主宰；善于谋划的人，切记空想达不到目标；拥有实干精神的人，切记选对方向比努力做事重要。太阳不会因为你的失意，明天不再升起；月亮不会因为你的抱怨，今 晚不再降落。蒙住自己的眼睛，不等于世界就漆黑一团；蒙住别人的眼睛，不等于光明就属于自己！鱼搅不浑大海，雾压不倒高山，雷声叫不倒山岗，扇子驱不散大雾。鹿 的脖子再长，总高不过它的脑袋。人的脚指头再长，也长不过他的脚板。人的行动再快也快不过思想！以前认为水不可能倒流，那是还没有找到发明抽水机的方法；现在认 为太阳不可能从西边出来，这是还没住到太阳从西边出来的星球上。这个世界只有想不到的，没有做不到的！不是井里没有水，而是挖的不够深；不是成功来的慢，而是放 弃速度快。得到一件东西需要智慧，放弃一样东西则需要勇气！终而复始，日月是也。死而复生，四时是也。奇正相生，循环无端，涨跌相生，循环无端，涨跌相生，循环 无穷。机遇孕育着挑战，挑战中孕育着机遇，这是千古验证了的定律！种子放在水泥地板上会被晒死，种子放在水里会被淹死，种子放到肥沃的土壤里就生根发芽结果。选

机械零件测绘概述(ppt 45张)


测绘齿轮油泵
1.了解和分析部件结构
主动轮
进油口
出油口
从动轮
齿轮油泵工作原理
2.画装配示意图
装配示意图（草图） 是用简单的线条、徒手 画出零件的大致轮廓， 并将各零件编写序号或 写出名称。它是部件拆 卸后重新装配和画装配 图的依据。
3.拆卸零件
（分清哪些是标准件）
压紧螺母10 轴套9
右端盖7
拆卸时要遵循“恢复原机”的原则。外购部件或不可拆的部分，应尽量 不拆，不能采用破坏性拆卸方法。拆卸前要测量一些重要尺寸，如运动部件 的极限位置和装配间隙等。
（４）画零件草图
零件草图一般是在测绘现场徒手绘制的，不要求与被测零件保持某种严 格的比例，但应包括零件图的所有内容。
（５）根据装配示意图和零件草图画出装配图。
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
激励学生学习的名言格言 220、每一个成功者都有一个开始。勇于开始，才能找到成功的路。 221、世界会向那些有目标和远见的人让路（冯两努——香港著名推销商） 222、绊脚石乃是进身之阶。 223、销售世界上第一号的产品——不是汽车，而是自己。在你成功地把自己推销给别人之前，你必须百分之百的把自己推销给自己。 224、即使爬到最高的山上，一次也只能脚踏实地地迈一步。 225、积极思考造成积极人生，消极思考造成消极人生。 226、人之所以有一张嘴，而有两只耳朵，原因是听的要比说的多一倍。 227、别想一下造出大海，必须先由小河川开始。 228、有事者，事竟成；破釜沉舟，百二秦关终归楚；苦心人，天不负；卧薪尝胆，三千越甲可吞吴。 229、以诚感人者，人亦诚而应。 230、积极的人在每一次忧患中都看到一个机会，而消极的人则在每个机会都看到某种忧患。 231、出门走好路，出口说好话，出手做好事。 232、旁观者的姓名永远爬不到比赛的计分板上。 233、怠惰是贫穷的制造厂。 234、莫找借口失败，只找理由成功。（不为失败找理由，要为成功找方法） 235、如果我们想要更多的玫瑰花，就必须种植更多的玫瑰树。 236、伟人之所以伟大，是因为他与别人共处逆境时，别人失去了信心，他却下决心实现自己的目标。 237、世上没有绝望的处境，只有对处境绝望的人。 238、回避现实的人，未来将更不理想。 239、当你感到悲哀痛苦时，最好是去学些什么东西。学习会使你永远立于不败之地。 240、伟人所达到并保持着的高处，并不是一飞就到的，而是他们在同伴们都睡着的时候，一步步艰辛地向上爬 241、世界上那些最容易的事情中，拖延时间最不费力。 242、坚韧是成功的一大要素，只要在门上敲得够久、够大声，终会把人唤醒的。 243、人之所以能，是相信能。 244、没有口水与汗水，就没有成功的泪水。 245、一个有信念者所开发出的力量，大于99个只有兴趣者。 246、环境不会改变，解决之道在于改变自己。 247、两粒种子，一片森林。 248、每一发奋努力的背后，必有加倍的赏赐。 249、如果你希望成功，以恒心为良友，以经验为参谋，以小心为兄弟，以希望为哨兵。 250、大多数人想要改造这个世界，但却罕有人想改造自己。

零件的测绘19页PPT


HT 150
深圳大学 机2000级
请点击鼠标左键显示后面内容
三.零件测绘
MAPPING OF A PART
支架表达方案1
请点击鼠标左键显示后面内容
三.零件测绘
MAPPING OF A PART
支架表达方案12
请点击鼠标左键显示后面内容
MAPPING 零件的测绘
用 A3 图纸按 11 比例, 画出 BRACKET (支架) 铸铁零件的零件图,并在 图中及标题栏内注明有 关技术要求等。
2．作用
FUNCTION
根据实物获得图样资料。
请点击鼠标左键显示后面内容
二.测绘的步骤与方法 PROCESS AND METHOD
Realize
了解分 析零件
Make sure project Roughdraw Check Fill 容
零件的 名称、 材料、 用途等
画图注意以下问题： 1．测量尺寸时,小数四舍五入取为整数,直径取为偶数； 2．铸件的壁厚、铸造圆角及表面过渡线的画法； 3．螺纹应先量出螺距和大径再查表确定其公称直径和粗牙
或细牙，然后按表中数值画图及标注； 4．注意筋(肋)板及不同位置处内腔(方、圆)形状的表达； 5．所有倒角、退刀槽、越程槽应画出并标注之； 6．仔细观察各加工表面的粗糙度并估计其相应数值标注之。
* 选择主视图方位； * 确定画图比例；
*校核错漏； 填写标题栏 *加深图线。 及技术要求
* 构思表达方案。
*画图框、布置视图位置；
*依次画各视图；
*画尺寸界线、尺寸线并注尺寸；
*标注表面粗糙度 。
请点击鼠标左键显示后面内容
三.零件测绘
MAPPING OF A PART

什么是零件测绘课件

1、直线尺寸的测量方法。
2、直径尺寸的测量方法。 3、壁厚尺寸的测量方法。 4、中心高的尺寸的测量方法。 5、孔间距尺寸的测量方法。 6、精度较高尺寸的测量方法。 7、圆角半径尺寸的测量方法。
四、螺纹的测量方法
五、齿轮参数的确定
六、材料和技术要求的确定
一、确定形位公差
在测绘时，如果有原始资料，则可照搬。在没有原始资料时， 由于有实物，可以通过精确测量来确定形位公差。但要注意两点， 其一，选取形位公差应根据零件功用而定，不可采取只要能通过测 量获得实测值的项目，都注在图样上。其二，随着国外科技水平尤 其是工艺水平的提高，不少零件从功能上讲，对形位公差并无过高 要求，但由于工艺方法的改进，大大提高了产品加工的精确性，使 要求不甚高的形位公差提高到很高的精度。因此，测绘中，不要盲 目追随实测值，应根据零件要求，结合我国国标所确定的数值，合 理确定。
2、有配合关系的尺寸，先根据实测尺寸圆整确定基本尺寸， 在根据设计功能查阅有关手册确定公差带代号。
3、有配合关系的尺寸，先根据实测尺寸圆整确定基本尺寸， 在根据设计功能查阅有关手册确定公差带代号。
4、对于螺纹、键槽等标准结构，其测量结果应与标准值核对， 一般均采用标准的结构尺寸，以便加工制造。
二、常用的测量方法

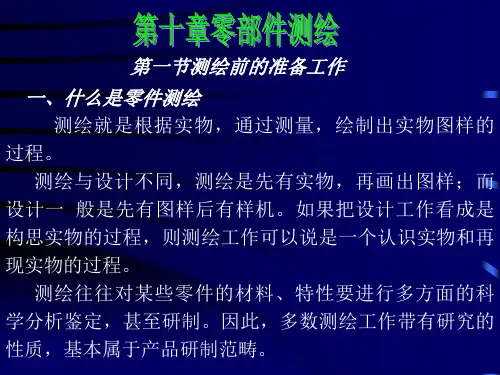

第一节测绘前的准备工作 一、什么是零件测绘
测绘就是根据实物，通过测量，绘制出实物图样的 过程。
测绘与设计不同，测绘是先有实物，再画出图样；而 设计一 般是先有图样后有样机。如果把设计工作看成是 构思实物的过程，则测绘工作可以说是一个认识实物和再 现实物的过程。
测绘往往对某些零件的材料、特性要进行多方面的科 学分析鉴定，甚至研制。因此，多数测绘工作带有研究的 性质，基本属于产品研制范畴。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
10
11
● 29
• 齿轮油泵是用来输送油的一种装置 •传动齿轮由皮带轮通过键带动，皮带轮
由垫圈、螺母轴向固定
• 泵体和泵盖由两个销子定位，由六个螺钉连接
12
13
泵体 圆螺母
填料压盖
压紧螺母
油泵的密封
填料
传动齿轮轴
• 为防止油从传动齿 轮轴的伸出端泄露， 泵体右上方有填料结 构，装配时塞入浸油 石棉绳，由压紧螺母 和填料压盖将其压紧， 并用圆螺母锁紧 • 泵体和泵盖结合面 之间用垫片密封
一、拆卸部件
1.弄清拆卸顺序方法，准备好拆卸工具和量具 2.测量重要的装配尺寸
（零件间相对位置尺寸 两轴中心距 配合尺寸等） 3.拆卸过程：分组共同拆卸 贴标签，编序号，分类记录（分一般类类零件和标准件） 了解零件间装配关系 分析零件形状和作用
16
17
• 拆卸零件的过程也是 进一步了解部件中各零 件作用、结构、装配关 系的过程
概 述 了解和分析测绘对象 拆卸部件和画装配示意图 零件的测量方法 绘制部件装配图 画零件工作图 全面检查装订成册
1
《零部件测绘》实训是培养学生初步加强机械工程 意识，综合运用《工程图学》课程中所学知识，根据 现有的部件（或机器），通过查阅有关资料、测量实 物等方法，画出该部件（或机器）的装配图和零件图 的过程。
拆卸并画装配示意图 零件分类、列出零、部件及标准件明细表 零件测绘，画零件草图 画装配䓍图及装配图 画零件工作图 写实习报告、装订图册
天数
0.5
0.5 0.5 2 3.5 2 1 10
5
一、用途
齿轮泵是各种机械润滑和液压系统的输油装置。用 于液压系统的泵站，将油箱中的油液输送到机器有关运 动部件需要润滑的部位。主要用于低压或噪声水平限制 不严的场合。
拆拆拆拆等去去拆去去右螺去垫右端钉传片上的、动部螺泵齿压母盖轮紧、等轴螺垫、母圈从、、动圆皮齿螺带轮母轮、填料压盖、填料
• 应先研究拆卸顺序和 方法，对不可拆卸的和 过盈配合的零件不要拆 卸，合理选用拆卸工具， 不要损坏零件
• 对某些零件的相对位 置、装配间隙等装配尺 寸应先测量
• 拆卸后要将各零件编 号、扎上标签，避免散 失、错乱
0．01毫米。
27
28
29
0.384
8 + 0.384 = 8.384
8
● 30
吸
排
入
出
腔
腔
9
齿轮油泵是由泵体、泵盖、啮合齿轮、密封装置 和安全装置、螺纹连接装置等主要零部件组成。
1.啮合齿轮(轴、键、轴套) 2.泵体——安放齿轮 3.泵盖——密封工作区 4.安全装置（安全阀：钢球、弹簧、调压螺钉、
锁紧螺母） 5.螺纹连接装置： 带六角头的螺钉 6.密封防漏结构：轴套、压紧螺母
差标注的能力，了解有关机械结构方面的知识； （5）正确使用参考资料、手册、标准及规范等 ； （6）培养独立分析、解决实际问题的能力和团队合
作能力。
3
（二）要求
（1）明确测绘的目的、要求、 内容及方法和步骤； （2）复习与测绘有关的内容，如视图表达、尺寸
测量方法、标准件和常用件、零件图与装配图； （3）在测绘中要独立思考，一丝不苟，有错必改，
● 31
14
安全装置
• 在泵盖上有安全装置。 当出油腔油压过高时，钢 球左移，高压油通过回油 通道流回进油腔。 • 弹簧的压力由调压螺钉 控制，并由螺母锁紧 •从加工工艺考虑，泵盖 内的回油通道的后端做成 开口的孔，再压入闷头堵 死
● 32
调压螺钉
螺母
弹簧
泵盖 钢球
15
拆卸过程搞清齿轮油泵中各零件的装配关系、结构和 作用，弄清零件间的配合关系和配合性质。
20
齿轮油泵分解图
23
第四部分 零件的测量方法
常用测量工具
直尺
游标卡尺
外卡钳
内卡钳
24
第四部分 零件的测量方法
常用测量工具
游标卡尺
外径千分尺
25
零件的测量方法
常用测量工具
1.75
25
2
1.5 1
22
20
25
螺纹规
圆弧规
26
外径千分尺（螺旋千分尺）： 外径千分尺常简称为千分尺 是比游标卡尺更精密的长度测量仪器， 量程是0－25毫米（25－50毫米），分度值是
● 33
18
• 拆卸零件的过程也是 进一步了解部件中各零 件作用、结构、装配关 系的过程 • 应先研究拆卸顺序和 方法，对不可拆卸的和 过盈配合的零件不要拆 卸，合理选用拆卸工具， 不要损坏零件 • 对某些零件的相对位 置、装配间隙等装配尺 寸应先测量 • 拆卸后要将各零件编 号、扎上标签，避免散 失、错乱
● 34
拆卸调压螺钉、螺母、 弹簧、钢球等
19
装配示意图是在部件拆卸过程中所画的记录图 样，其作用是避免由于零件拆卸后可能产生错乱而 给重新装配时带来困难，它是通过目测，徒手用简 单的线条示意性地画出部件的图样，主要表达部件 的结构、装配关系、工作原理、传动路线等。 注意事项： （1）图形画好后，对应编上零件序号或名称。 （2）标准件应及时确定其尺寸规格。
获取技术资料的途径和方法 工程技术人员的基本技能
基本工作：分析机件的结构形状 重点：零件图和装配图的视图表达 尺寸标注
零件图中的表面粗糙度，尺寸、形位公差标注
2
一、测绘的目的和要求
（一）目的 （1）深入学习零件图和装配图的知识； （2）熟练掌握部件测绘的基本方法和步骤； （3）提高零件图和装配图的表达方法和绘图技巧； （4）提高零件图上尺寸标注、公差配合及形位公
二、性能
该齿轮油泵结构简单、体积小、重量轻、容积效率 高、向旋 转时，带动从动齿轮作顺时针 方向的旋转，这时右边啮合的 轮齿逐渐分开，右边的空腔体 积逐渐扩大，压力降低，机油 被吸入，齿隙中的油随着齿轮 的旋转被带到左边，而左边的 轮齿又重新啮合，空腔体积变 小，是齿隙中不断挤出的机油 成为高压油，由出口压出，经 管道送到需要润滑部分。
反对不求甚解，照抄照搬等错误的作法； （4）认真绘图，保证图纸质量； （5）按预定计划完成测绘任务，所画图样经教师
审查后方呈交； （6）认真完成实训报告，并按时上交。
4
二、测绘内容和进度计划
（一）测绘内容
齿轮油泵
（二）进度计划
序号
1
2 3 4 5 6 7 合计
实训内容
布置测绘任务；熟悉测绘工具；了解部件的结构，零件之 间的相互关系，部件的工作原理
