凸透镜成像练习题经典

凸透镜成像一、单选题1．小亮同学在探究“凸透镜成像规律”实验时，在光屏上得到清晰的与烛焰等大的像（如图所示），保持凸透镜位置不变，为了在光屏上得到清晰的放大的实像，他必须( )A. 让蜡烛远离透镜，同时让光屏也远离透镜B. 让蜡烛远离透镜，同时让光屏靠近透镜C. 让蜡烛靠近透镜，同时让光屏也靠近透镜D. 让蜡烛靠近透镜，同时让光屏远离透镜2．焦距为f1的凸透镜与焦距为f2的凹透镜的主光轴重合，光心间为15cm。

平行于主光轴的一束平行光通过两透镜后得到一束宽度为d的平行光束，如图（a）所示；若将两透镜位置互换，将得到一束宽度为4d的平行光束，如图（b）所示。

则（）A．f1=30cm,f2=15cm B．f1=15cm,f2=15cmC．f1=30cm,f2=20cm D．f1=45cm,f2=30cm3．一个凸透镜的焦距是10cm，若有一支蜡烛放在距凸透镜30cm处，以速度ν在燃烧，则蜡烛所成像的缩短速度是：（）A．大于ν B．等于ν C．小于ν D．无法确定4．如图所示为小明做“探究凸透镜成像规律”的实验装置图，此时光屏上已经得到倒像，此时保持凸透镜和光屏位置，将蜡烛逐渐向左移动，我们将在光屏上看到（）A.蜡烛的像变大了B.蜡烛的像不变C.蜡烛的像变小了D.只有光斑，一片模糊5．小红同学在“探究凸透镜成像规律”实验时，烛焰在光屏上成了一个清晰的像，如图所示，下列说法正确的是A．实验中，蜡烛越烧越短，光屏上烛焰的像向上移动B．要使光屏上烛焰的像变小，只须将蜡烛靠近凸透镜C．利用这一成像规律可制成投影仪D．为了便于从不同方向观察光屏上的像，光屏应选用较光滑的玻璃板6．物体放在凸透镜前，到凸透镜的距离是16cm，若此时光屏上得到放大的像，则所用的透镜的焦距可能是A．4cm B．8cm C．12cm D．18cm7．在焦距是20cm的凸透镜正前方100cm处，一个物体以10cm/s的速度沿透镜主光轴靠近透镜，当物体运动到第6s时，此时物体所成像为（）A．倒立、放大实像B．倒立、缩小实像C．正立、放大虚像D．倒立、等大实像8．用“傻瓜”照相机照集体照时，从取景框内发现有部分人超过取景框范围，为了照出满意的照片，应该（）A．照相机略向左转B．照相机略向右转C．照相机离人群稍远一点D．照相机离人群稍近一点9．某兴趣小组同学在研究凸透镜成像规律实验时，记录并绘制了物体离凸透镜的距离u跟实像到透镜的距离v之间的关系（如图），则凸透镜的焦距为( )A. 60厘米B. 40厘米C. 20厘米D. 10厘米10．在做观察“凸透镜成像”的实验时，物体放在距凸透镜60cm处，在光屏上得到一个倒立、缩小的实像，则该凸透镜的焦距可能是A．20cm B．30cm C．60cm D．80cm二、选择题11．（3分）如图，a，b，c，d是距凸透镜不同距离的四个点，F为焦点，下列说法正确的是（）A．摄像机是根据物体放在a点时成像情况制成的B．人眼看物体时的成像情况与物体放在b点时的成像情况相同C．投影仪是根据物体放在c点时成像情况制成的D．正常使用放大镜与物体放在d点时成像情况相同12．某同学在做透镜成像的实验时，将一支点燃的蜡烛放在距离透镜20cm的地方，当它向透镜移动时，其倒立的像移动速度大于蜡烛移动速度，则可判断此透镜（）A．是凸透镜，焦距为20cm B．是凸透镜，焦距可能为15cmC．是凹透镜，焦距为20cm D．是凹透镜，焦距可能为15cm三、计算题13．2013年12月2日1时30分，“嫦娥三号”探测器从西昌卫星发射中心发射升空(如图所示)，奔向38万千米外的月球；12月15日4时35分，“嫦娥三号”着陆器和巡视器成功分离，“玉兔号”巡视器顺利驶抵月球表面．实现了中国人嫦娥奔月的梦想．(1)玉兔抵月除留下深深的“足迹”，也在阳光中留下美丽的“倩影”，(如图所示)，“倩影”形成是由于的结果；(2)“嫦娥登月”让人联想到“小猴捞月”的故事，如果井水深10米，则“井中月”距离水面；(3)据介绍，着陆器与巡视器分离后，将进行两器互相拍照“留影”等一系列的科学探究活动，然后再将信息传回地球．这里的“留影”是指成立、缩小的像．不能利用声波传回信息的原因是；若用光传递，从月球上发射到地球收到需要约 s(保留2位小数)；(4)接下来的3个月甚至更长的时间里，玉兔月球车要在月球高达300摄氏度的温差等恶劣的环境下探测，请展开想象，说句和玉兔相关的话(可以是赞叹、感慨或是担忧)：．14．阅读短文，回答下列问题岐江夜游，全长约6千米，游完全程需40分钟，途径两条休闲带、五个广场、十个主题公园、四十九个节点。

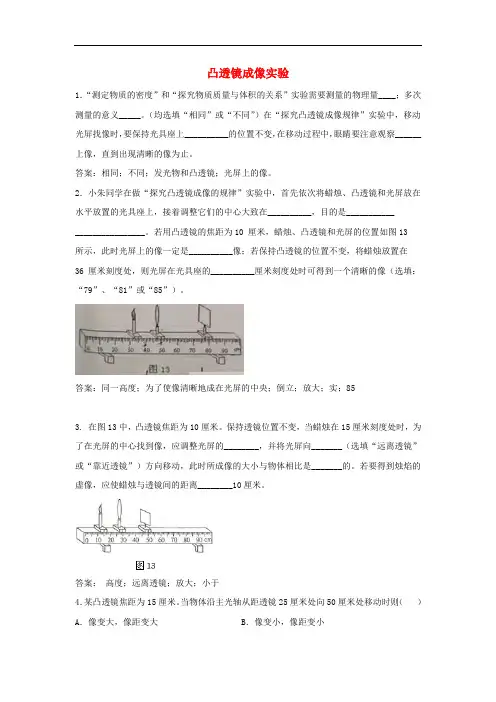

凸透镜成像实验1．“测定物质的密度”和“探究物质质量与体积的关系”实验需要测量的物理量____；多次测量的意义_____。

（均选填“相同”或“不同”）在“探究凸透镜成像规律”实验中，移动光屏找像时，要保持光具座上__________的位置不变，在移动过程中，眼睛要注意观察______上像，直到出现清晰的像为止。

答案：相同；不同；发光物和凸透镜；光屏上的像。

2．小朱同学在做“探究凸透镜成像的规律”实验中，首先依次将蜡烛、凸透镜和光屏放在水平放置的光具座上，接着调整它们的中心大致在__________，目的是___________________________。

若用凸透镜的焦距为10 厘米，蜡烛、凸透镜和光屏的位置如图13所示，此时光屏上的像一定是__________像；若保持凸透镜的位置不变，将蜡烛放置在36 厘米刻度处，则光屏在光具座的__________厘米刻度处时可得到一个清晰的像（选填：“79”、“81”或“85”）。

答案：同一高度；为了使像清晰地成在光屏的中央；倒立；放大；实；853. 在图13中，凸透镜焦距为10厘米。

保持透镜位置不变，当蜡烛在15厘米刻度处时，为了在光屏的中心找到像，应调整光屏的________，并将光屏向_______（选填“远离透镜”或“靠近透镜”）方向移动，此时所成像的大小与物体相比是_______的。

若要得到烛焰的虚像，应使蜡烛与透镜间的距离________10厘米。

答案：高度；远离透镜；放大；小于4．某凸透镜焦距为15厘米。

当物体沿主光轴从距透镜25厘米处向50厘米处移动时则（）A．像变大，像距变大 B．像变小，像距变小C．像先变小后变大，像距变大 D．像先变小后变大，像距变小答案：B5．某凸透镜的焦距为 10 厘米，物体经凸透镜能在离凸透镜 15 厘米的光屏上成像，所成的像是（）A．倒立、放大、实像 B．倒立、缩小、实像C．正立、放大、虚像 D．正立、缩小、实像答案：B6．物体沿主光轴逐步靠近凸透镜的过程中，在另一侧，光屏在距离凸透镜16厘米和24厘米处时分别能得到缩小和放大的像，则该透镜的焦距可能为（）A．8厘米 B．10厘米C．12厘米 D．16厘米答案：B7．在焦距为5厘米、10厘米和20厘米的凸透镜中选择一个放置在图17所示的位置，将蜡烛、光屏分别置于光具座上透镜两侧，调整透镜和光屏的中心大致与烛焰的中心在（5）。

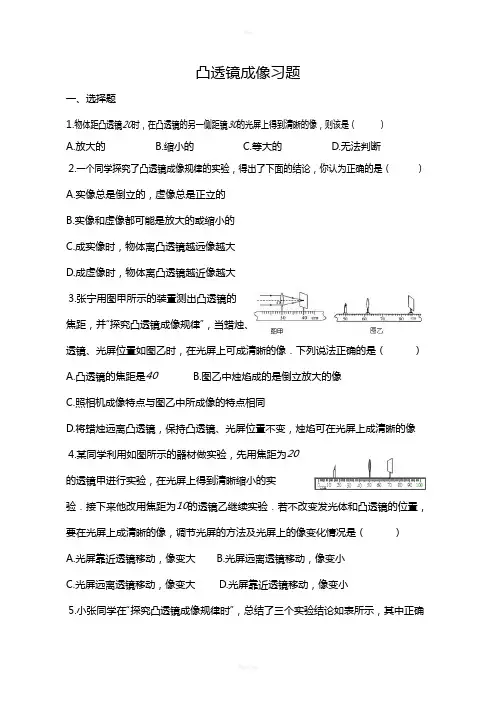

凸透镜成像习题一、选择题1.物体距凸透镜20cm时，在凸透镜的另一侧距镜30cm的光屏上得到清晰的像，则该是（）A.放大的B.缩小的C.等大的D.无法判断2.一个同学探究了凸透镜成像规律的实验，得出了下面的结论，你认为正确的是（）A.实像总是倒立的，虚像总是正立的B.实像和虚像都可能是放大的或缩小的C.成实像时，物体离凸透镜越远像越大D.成虚像时，物体离凸透镜越近像越大3.张宁用图甲所示的装置测出凸透镜的焦距，并“探究凸透镜成像规律”，当蜡烛、透镜、光屏位置如图乙时，在光屏上可成清晰的像．下列说法正确的是（）A.凸透镜的焦距是40cmB.图乙中烛焰成的是倒立放大的像C.照相机成像特点与图乙中所成像的特点相同D.将蜡烛远离凸透镜，保持凸透镜、光屏位置不变，烛焰可在光屏上成清晰的像4.某同学利用如图所示的器材做实验，先用焦距为20cm的透镜甲进行实验，在光屏上得到清晰缩小的实验．接下来他改用焦距为10cm的透镜乙继续实验．若不改变发光体和凸透镜的位置，要在光屏上成清晰的像，调节光屏的方法及光屏上的像变化情况是（）A.光屏靠近透镜移动，像变大B.光屏远离透镜移动，像变小C.光屏远离透镜移动，像变大D.光屏靠近透镜移动，像变小5.小张同学在“探究凸透镜成像规律时”，总结了三个实验结论如表所示，其中正确的选项是（）实验序号物距(u)像的性质像距(V)实虚大小正倒1u>2f虚像缩小倒立f<v<2f 2u=2f实像缩小正立v=2f3f<u<2f实像放大倒立v>2fA.第一次实验B.第二次实验C.第三次实验D.以上选项均不正确6.在“探究凸透镜成像规律”的实验中，蜡烛、凸透镜和光屏的位置如图所示，此时烛焰在光屏上成一个清晰的像，则下列判断不正确的是（）A.这个清晰的像是倒立、缩小的实像B.此凸透镜的焦距大于20cmC.将蜡烛移动到25cm刻度处，应向右移动光屏，才能再次在光屏上得到清晰的像D.将蜡烛移动到40cm刻度处，无论怎样移动光屏，都不会在光屏上成像7.生活中我们经常观察到“实像”和“虚像”，关于“实像”与“虚像”下列描述正确的是（）A.平面镜所成的像一定是虚像B.凹透镜可能成实像C.凸透镜所成的像一定是实像D.虚像能用光屏承接实像则不能8.小明站在平静的湖边，看到清澈的湖水里小鱼在白云间穿行，下列说法正确的是（）A.白云是虚像，鱼是实像B.白云是实像，鱼是虚像C.白云是虚像，鱼是实像D.白云和鱼都是虚像9.烛焰通过相距15cm远的凸透镜能在光屏上成像，下列说法正确的是（）A.像正立，凸透镜的焦距等于15cmB.像正立，凸透镜的焦距小于15cmC.像倒立，凸透镜的焦距大于15cmD.像倒立，凸透镜的焦距小于15cm10.下列说法正确的是（）A.虚像是人的幻觉，实际上并不存在B.人能看到物体是因为人眼发出的光射到物体上C.实像可在光屏上显示，虚像不能在光屏上显示D.实像和虚像都可在光屏上显示二、填空题11.如图是十字路口处安装的监控摄像头，它可以拍下违章行驶的汽车照片，摄像头的镜头相当于一个______________镜．A、B是一辆汽车经过十字路口时，先后拍下的两张照片，可以看出汽车是______________摄像头（“靠近”、“远离”）．12.通过水滴看书上的字，字是______________的（填“缩小”或“放大”），此时水相当于______________镜．13.市公交公司为了保证人们的上下车安全，在公交车上安装了“电视监控器”．凸透镜是该装置的光学系统，“电视监控器”的摄像头能成______________（填“正立”或“倒立”）、______________（填“放大”或“缩小”）的实像．14.某同学在做“研究凸透镜成像规律”的实验，如图所示．首先将烛焰、透镜、光屏放置在______________上，并将三者的中心调节在______________．(1)该同学把这块凸透镜正对着太阳光，在离地面大约15厘米处出现了一个亮点，由此判断此凸透镜的焦距为______________厘米；(2)若保持蜡烛的位置不变，将透镜调至A点时，移动光屏，光屏上出现了清晰的像，那么成的一定是______________像；(3)仍保持蜡烛、光屏的位置不变，将透镜调至B点时，若光屏上再一次出现了一个像，那么该像肯定是______________．(4)如果该同学继续移动透镜并调至C点时，成像情况为______________．15.当物体与透镜的距离大于焦距时，物体成倒立的像，这个像是实际光线的会聚点，能用光屏承接，是______________像，（填“实”或“虚”），当物体与透镜的距离小于焦距时，物体成的像不能用光屏承接，是______________像（填“实”或“虚”）．16.在图中，凸透镜焦距为12cm，当蜡烛在20cm刻度处时，在光屏上能成清晰的、倒立的、______________（选填“放大”或“缩小”）的实像；保持透镜位置不变，当蜡烛在46cm刻度处时，移动光屏，______________在光屏上成像（选填“能”或“不能”），______________就是利用凸透镜的这一特点来观察物体的（选填“照相机”、“放大镜”或“幻灯机”）．17.实像是实际光线______________ 的．18.将物体放在距凸透镜2倍焦距外时，在凸透镜另一侧某处成______________像．19.有A、B、C三块凸透镜，现用这三块凸透镜做成像实验，在保持各凸透镜跟烛焰距离相等的条件下，得到的实验记录如下：透镜像的性质A放大倒立实像B缩小倒立实像C放大正立虚像由此可知A、B、C三个透镜的焦距f A、f B、f c从大到小依次为______________．三、实验探究题20.用焦距未知的凸透镜“探讨凸透镜成像规律”实验：通过调整物距及像距，在光屏上得到倒立、缩小的像，测量并记录物距和像距，实验序号为1、2；通过调整物距再做两实验，在光屏上得到倒立、放大的像，测量并记录物距和像距，实验序号为3、4．(1)在实验前，需要调节凸透镜、光屏的高度，使它们的中心和烛焰的中心大致在______________上，这样做的目的是______________；(2)如图是实验序号4对应的实验图，请将物距、像距填写在表格中；像的性质实验序号物距u/cm像距v/cm倒立、缩小的像1501523020倒立、放大的像320304(3)分析前面的4组数据及对应的现象，为了尽快在光屏上得到倒立等大的像，你的做法是：______________，进行完此操作后，把测得的物距与凸透镜焦距对比，发现当物距μ=24cm时，能得到倒立、等大的实像．用你学过的知识判断，此透镜的焦距为______________cm．(4)把物距调节到小于______________cm时，用眼睛透过凸透镜观察烛焰，发现一个正立、放大的虚像．答案1.A2.A3.B4.D5.C6.B7.A8.D9.D10.C11.凸透靠近12.放大放大13.倒立缩小14.光具座；同一高度；(1)15；(2)倒立缩小的实；(3)倒立放大的实像；(4)正立放大虚像．15.实虚16.缩小不能放大镜17.会聚而成18.倒立缩小的实19.f C>f A>f B20.同一高度完整的像成在光屏中央(2)见下表：将凸透镜向右移动，使物距等于像距1212。

凸透镜成像规律经典练习题1、将凸透镜正对太阳光，可以在距离凸透镜10cm处得到一个最小最亮的光斑。

如果使用此透镜来观察邮票上较小的图案，则邮票到透镜的距离应该小于10cm。

2、一凸透镜的焦距是10cm。

将点燃的蜡烛从离凸透镜50cm处移到15cm处的过程中，像的大小会变大，像距会变小。

3、如果某物体放在凸透镜前30cm处时，能在光屏上得到一个倒立缩小的实像，则该凸透镜的焦距可能是20cm。

4、在研究凸透镜成像实验中，当烛焰离凸透镜的距离小于焦距时，眼睛通过透镜观察到的虚像可能是图中的。

5、XXX在做“凸透镜成像”实验时，将点燃的蜡烛放在凸透镜前20cm处，在透镜另一侧的光屏上观察到缩小的像。

如果XXX把点燃的蜡烛置于原来的光屏处，则所成像的性质是倒立缩小的实像。

6、XXX和XXX用焦距相等的相同照相机对XXX同学拍照，洗出的底片分别为右图中的甲和乙。

根据图片可以得知，XXX离XXX的距离近。

7、通过凸透镜观察XXX的脸庞时，不可能看见下图中的像。

8、如图是用来研究凸透镜成像规律的实验装置示意图（屏未画出）。

当蜡烛和透镜放在图示位置时，通过移动光屏，可以在光屏上得到与物体等大的像。

如果将蜡烛移到刻度为30cm处，则可以在屏上得到正立放大的像。

9、一物体沿凸透镜的主光轴移动，当物距为30厘米时，在凸透镜另一侧的光屏上得到一个放大的实像。

当物体移至物距为15厘米时，它的像一定是放大的实像。

10.在“凸透镜成像规律”实验中，同学使用了四块有不同焦距的凸透镜。

在将光屏移到距离凸透镜16厘米的位置后，得到了一个倒立、放大的像。

这块凸透镜的焦距可能是：A、f=4厘米；B、f=8厘米；C、f=12厘米；D、f=16厘米。

11.在研究凸透镜成像的实验中，如果经凸透镜成放大的实像，则物距u应满足：A。

u＞2f；B。

2f＞u＞f；C。

u=2f；D。

u＜f。

12.当物体由远处向凸透镜焦点移近的过程中，像距与实像的变化情况是：A。

1．小明同学在探究“凸透镜成像规律及应用”的活动中，选用了焦距未知的凸透镜。

（1）将凸透镜安装在光具座上，用平行光作光源，移动光屏，在光屏上得到一个最小最亮的光斑，如图甲所示，则该凸透镜的焦距为_______cm。

（2）将蜡烛、凸透镜、光屏依次安装在光具座上，并调整蜡烛火焰、凸透镜及光屏三者的中心，使其大致在_______上，为实验探究做好准备。

（3）如图乙所示，将点燃的蜡烛移到标尺10cm处，再移动光屏，直到在光屏上得到一个清晰的像为止。

生活中________就是利用这一成像原理来工作的。

（4）在图乙所示情况下，保持光屏和凸透镜的位置不变，将蜡烛向左移动一段距离后，为了在光屏上再次得到清晰的像，应在凸透镜左侧附近安装一个焦距适当的________(凸透镜/凹透镜)，这与____________________________(近视/远视)的矫正相似。

【答案】10 同一高度照像机凹透镜近视【解析】（1）将凸透镜安装在光具座上，用平行光作光源，移动光屏，在光屏上得到一个最小最亮的光斑，此处即为焦点的位置，由图甲可知，则该凸透镜的焦距为10cm。

（2）为使像成在光屏的中央，实验前将蜡烛、凸透镜、光屏依次安装在光具座上，并调整蜡烛火焰、凸透镜及光屏三者的中心，使其大致在同一高度。

（3）如图乙所示，将点燃的蜡烛移到标尺10cm处，此时的物距为40cm，物体在凸透镜的二倍焦距点之外，再移动光屏，在光屏上得到一个清晰倒立缩小的实像像。

生活中照相机就是利用这一成像原理来工作的。

（4）在图乙所示情况下，保持光屏和凸透镜的位置不变，将蜡烛向左移动一段距离后，物距变大，根据物近像远像变大的规律可知像成在了光屏的前方，要使像仍成在光屏上，需要一个发散透镜，即凹透镜；凹透镜是用来矫正近视眼的，因此这与近视眼的矫正相似。

故答案为：(1). 10 (2). 同一高度 (3). 照像机 (4). 凹透镜；近视。

2．（7分）如图所示在“探究﹣﹣凸透镜成像”的实验中，凸透镜焦距为1 5cm（1）实验前应首先调整蜡烛、凸透镜、光屏，使烛焰、凸透镜、光屏三者中心大致在同一高度，其目的是．（2）如图，光屏应在区域前后移动，才能得到清晰、倒立、（选填“放大”或“缩小”的实像，根据这一原理人们制成了．（3）在蜡烛和凸透镜之间放上一个近视眼镜，则发现像变得模糊了，这时应适当向（选填“左”或“右”）移动光屏，才能重新得到清晰的像．（4）若实验中将光屏换成平面镜，则从侧面（选填“能”或“不能”）看到清晰、倒立的烛焰像，此时蜡烛在平面镜中成像，像与凸透镜大小．【答案】（1）使像成在光屏的中央；（2）③；放大；幻灯机；（3）右；（4）不能；相等．【解析】试题分析：（1）点燃蜡烛后，调节烛焰、凸透镜、光屏的中心大致在同一高度上，这样才能使像成在光屏的中央；（2）由图知，凸透镜焦距是15cm，当把凸透镜固定在50cm刻度线位置，蜡烛固定在30cm刻度线位置时，物距为50cm﹣30cm=20cm，即蜡烛在1倍和2倍焦距，所以此时成倒立放大的实像，像在2倍焦距之外，幻灯机（投影仪）是根据这个原理制成的；（3）在蜡烛和凸透镜之间放上一个近视眼镜，由于近视眼镜是凹透镜，对光线有发散作用，所以通过凸透镜的光线比以前会聚得要晚了，像距更大了，因此要得到清晰的像，需将光屏远离凸透镜．当烛焰距凸透镜40cm时，物距大于2f，移动光屏，可在光屏上得到一个清晰的倒立缩小的实像，照相机就是利用这一成像规律工作的；（4）平面镜所称成的像是虚像，光屏上不能承接到像；根据平面镜成像特点可知，像与物的大小相同，所以此时蜡烛在平面镜中成像，像与蜡烛大小相等．考点：凸透镜成像、平面镜成像3．（10分）在“探究凸透镜成像规律”的实验中：（1）由图甲可知，该凸透镜的焦距是 cm。

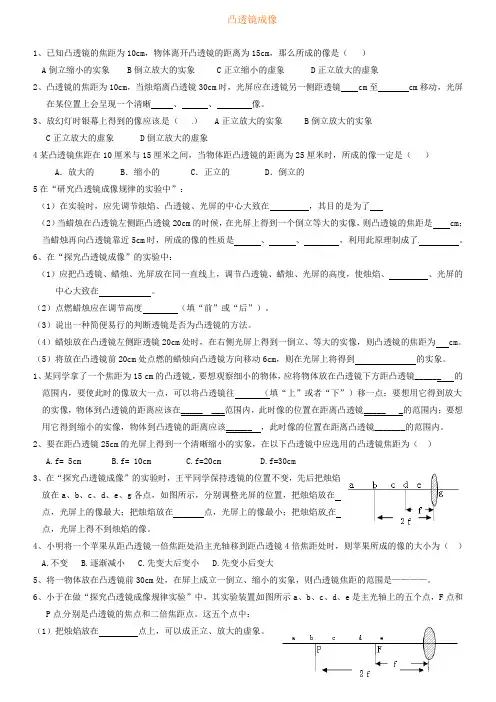

1、已知凸透镜的焦距为10cm，物体离开凸透镜的距离为15cm，那么所成的像是（）A倒立缩小的实象 B倒立放大的实象 C正立缩小的虚象 D正立放大的虚象2、凸透镜的焦距为10cm，当烛焰离凸透镜30cm时，光屏应在透镜另一侧距透镜 cm至 cm移动，光屏在某位置上会呈现一个清晰、、像。

3、放幻灯时银幕上得到的像应该是（） A正立放大的实象 B倒立放大的实象C正立放大的虚象 D倒立放大的虚象4某凸透镜焦距在10厘米与15厘米之间，当物体距凸透镜的距离为25厘米时，所成的像一定是（）A．放大的 B．缩小的 C．正立的 D．倒立的5在“研究凸透镜成像规律的实验中”：（1）在实验时，应先调节烛焰、凸透镜、光屏的中心大致在，其目的是为了（2）当蜡烛在凸透镜左侧距凸透镜20cm的时候，在光屏上得到一个倒立等大的实像，则凸透镜的焦距是 cm；当蜡烛再向凸透镜靠近5cm时，所成的像的性质是、、，利用此原理制成了。

6、在“探究凸透镜成像”的实验中：（1）应把凸透镜、蜡烛、光屏放在同一直线上，调节凸透镜、蜡烛、光屏的高度，使烛焰、、光屏的中心大致在。

（2）点燃蜡烛应在调节高度（填“前”或“后”）。

（3）说出一种简便易行的判断透镜是否为凸透镜的方法。

（4）蜡烛放在凸透镜左侧距透镜20cm处时，在右侧光屏上得到一倒立、等大的实像，则凸透镜的焦距为 cm。

（5）将放在凸透镜前20cm处点燃的蜡烛向凸透镜方向移动6cm，则在光屏上将得到的实象。

1、某同学拿了一个焦距为15 cm的凸透镜，要想观察细小的物体，应将物体放在凸透镜下方距凸透镜______ 的范围内，要使此时的像放大一点，可以将凸透镜往（填“上”或者“下”）移一点；要想用它得到放大的实像，物体到凸透镜的距离应该在_____ ___范围内，此时像的位置在距离凸透镜_____ _的范围内；要想用它得到缩小的实像，物体到凸透镜的距离应该______ ，此时像的位置在距离凸透镜_______的范围内。

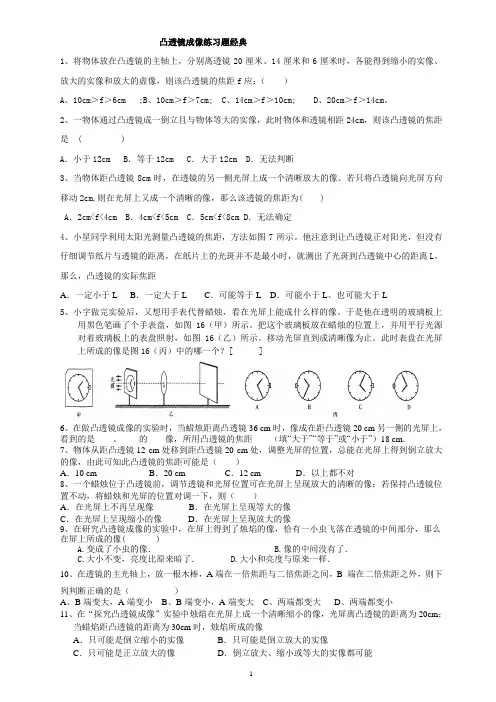

凸透镜成像练习题经典1、将物体放在凸透镜的主轴上，分别离透镜20厘米、14厘米和6厘米时，各能得到缩小的实像、放大的实像和放大的虚像，则该凸透镜的焦距f应：（）A、10cm＞f＞6cm ;B、10cm＞f＞7cm;C、14cm＞f＞10cm;D、20cm＞f＞14cm。

2、一物体通过凸透镜成一倒立且与物体等大的实像，此时物体和透镜相距24cm，则该凸透镜的焦距是 ( )A．小于12cm B．等于12cm C．大于12cm D．无法判断3、当物体距凸透镜8cm时，在透镜的另一侧光屏上成一个清晰放大的像。

若只将凸透镜向光屏方向移动2cm,则在光屏上又成一个清晰的像，那么该透镜的焦距为( )A．2cm<f<4cm B．4cm<f<5cm C．5cm<f<8cm D．无法确定4、小星同学利用太阳光测量凸透镜的焦距，方法如图7所示。

他注意到让凸透镜正对阳光，但没有仔细调节纸片与透镜的距离，在纸片上的光斑并不是最小时，就测出了光斑到凸透镜中心的距离L，那么，凸透镜的实际焦距A．一定小于L B．一定大于L C．可能等于L D．可能小于L、也可能大于L5、小字做完实验后，又想用手表代替蜡烛，看在光屏上能成什么样的像。

于是他在透明的玻璃板上用黑色笔画了个手表盘，如图16（甲）所示。

把这个玻璃板放在蜡烛的位置上，并用平行光源对着玻璃板上的表盘照射，如图16（乙）所示。

移动光屏直到成清晰像为止。

此时表盘在光屏上所成的像是图16（丙）中的哪一个？[ ]6、在做凸透镜成像的实验时，当蜡烛距离凸透镜36 cm时，像成在距凸透镜20 cm另一侧的光屏上，看到的是____、____的____像，所用凸透镜的焦距____（填“大于”“等于”或“小于”）18 cm．7、物体从距凸透镜12 cm处移到距凸透镜20 cm处，调整光屏的位置，总能在光屏上得到倒立放大的像，由此可知此凸透镜的焦距可能是（）A．10 cm B．20 cm C．12 cm D．以上都不对8、一个蜡烛位于凸透镜前，调节透镜和光屏位置可在光屏上呈现放大的清晰的像；若保持凸透镜位置不动，将蜡烛和光屏的位置对调一下，则（）A．在光屏上不再呈现像B．在光屏上呈现等大的像C．在光屏上呈现缩小的像D．在光屏上呈现放大的像9、在研究凸透镜成像的实验中，在屏上得到了烛焰的像，恰有一小虫飞落在透镜的中间部分，那么在屏上所成的像( )A.变成了小虫的像．B.像的中间没有了．C.大小不变，亮度比原来暗了．D.大小和亮度与原来一样．10、在透镜的主光轴上，放一根木棒，A端在一倍焦距与二倍焦距之间，B 端在二倍焦距之外，则下列判断正确的是（）A、B端变大，A端变小B、B端变小，A端变大C、两端都变大D、两端都变小11、在“探究凸透镜成像”实验中烛焰在光屏上成一个清晰缩小的像，光屏离凸透镜的距离为20cm；当蜡焰距凸透镜的距离为30cm时，烛焰所成的像A．只可能是倒立缩小的实像B．只可能是倒立放大的实像C．只可能是正立放大的像D．倒立放大、缩小或等大的实像都可能12、如图9所示，F 为凸透镜的两个焦点，A ＇B ＇为物体AB 的像，则物体AB 在 【 】A ．图中Ⅰ区域，比A ＇B ＇大，箭头方向向上B ．图中Ⅱ区域，比A ＇B ＇大，箭头方向向下C ．图中Ⅲ区域，比A ＇B ＇大，箭头方向向上D ．图中Ⅳ区域，比A ＇B ＇小，箭头方向向下 13、在“凸透镜成像规律”实验中，小华同学了如下两个探究：（1）为研究像距与焦距的关系，他选用焦距不同的三个凸透镜进行实验，实验数据记录如右表 ①分析表中数据可知，保持物距不变时，焦距越大，则像距越 (选填：“大”或“小”)；(2)小华用若干个发光二极管组成形状如“E ”的发光物体，如图17(甲)所示将发光物体、凸透镜和光屏依次组装到光具座上并调整好，在光屏上成的像如图17(乙)所示如果只将“E'，换成“R ”，并在同一位置观察，光屏上成的像应是图17(丙)中的 (填数字序号)14、已知凸透镜的焦距是f ，要想得到把物体的高放大4倍的实像，则物距u 应满足的条件是 [ ]A ．u ＞4f ．B ．2f ＞u ＞f ．C ．u ＜f 。

凸透镜成像习题一、选择题1.物体距凸透镜20 时，在凸透镜的另一侧距镜30 的光屏上得到清晰的像，则该是（）A.放大的B.缩小的C.等大的D.无法判断2.一个同学探究了凸透镜成像规律的实验，得出了下面的结论，你认为正确的是（）A.实像总是倒立的，虚像总是正立的B.实像和虚像都可能是放大的或缩小的C.成实像时，物体离凸透镜越远像越大D.成虚像时，物体离凸透镜越近像越大3.张宁用图甲所示的装置测出凸透镜的焦距，并“探究凸透镜成像规律”，当蜡烛、透镜、光屏位置如图乙时，在光屏上可成清晰的像．下列说法正确的是（）A.凸透镜的焦距是40 B.图乙中烛焰成的是倒立放大的像C.照相机成像特点与图乙中所成像的特点相同D.将蜡烛远离凸透镜，保持凸透镜、光屏位置不变，烛焰可在光屏上成清晰的像4.某同学利用如图所示的器材做实验，先用焦距为20的透镜甲进行实验，在光屏上得到清晰缩小的实验．接下来他改用焦距为10 的透镜乙继续实验．若不改变发光体和凸透镜的位置，要在光屏上成清晰的像，调节光屏的方法及光屏上的像变化情况是（）A.光屏靠近透镜移动，像变大B.光屏远离透镜移动，像变小C.光屏远离透镜移动，像变大D.光屏靠近透镜移动，像变小5.小张同学在“探究凸透镜成像规律时”，总结了三个实验结论如表所示，其中正确第2页，共8页的选项是（ ）A.第一次实验B.第二次实验C.第三次实验D.以上选项均不正确6.在“探究凸透镜成像规律”的实验中，蜡烛、凸透镜和光屏的位置如图所示，此时烛焰在光屏上成一个清晰的像，则下列判断不正确的是（ ）A.这个清晰的像是倒立、缩小的实像B.此凸透镜的焦距大于20C.将蜡烛移动到25 刻度处，应向右移动光屏，才能再次在光屏上得到清晰的像D.将蜡烛移动到40 刻度处，无论怎样移动光屏，都不会在光屏上成像 7.生活中我们经常观察到“实像”和“虚像”，关于“实像”与“虚像”下列描述正确的是（ ） A.平面镜所成的像一定是虚像 B.凹透镜可能成实像C.凸透镜所成的像一定是实像D.虚像能用光屏承接实像则不能8.小明站在平静的湖边，看到清澈的湖水里小鱼在白云间穿行，下列说法正确的是（ ） A.白云是虚像，鱼是实像 B.白云是实像，鱼是虚像 C.白云是虚像，鱼是实像D.白云和鱼都是虚像9.烛焰通过相距15 远的凸透镜能在光屏上成像，下列说法正确的是（ ） A.像正立，凸透镜的焦距等于15 B.像正立，凸透镜的焦距小于15 C.像倒立，凸透镜的焦距大于15 D.像倒立，凸透镜的焦距小于15 10.下列说法正确的是（ ） A.虚像是人的幻觉，实际上并不存在B.人能看到物体是因为人眼发出的光射到物体上C.实像可在光屏上显示，虚像不能在光屏上显示D.实像和虚像都可在光屏上显示二、填空题11.如图是十字路口处安装的监控摄像头，它可以拍下违章行驶的汽车照片，摄像头的镜头相当于一个______________镜．、是一辆汽车经过十字路口时，先后拍下的两张照片，可以看出汽车是______________摄像头（“靠近”、“远离”）．12.通过水滴看书上的字，字是______________的（填“缩小”或“放大”），此时水相当于______________镜．13.市公交公司为了保证人们的上下车安全，在公交车上安装了“电视监控器”．凸透镜是该装置的光学系统，“电视监控器”的摄像头能成______________（填“正立”或“倒立”）、______________（填“放大”或“缩小”）的实像．14.某同学在做“研究凸透镜成像规律”的实验，如图所示．首先将烛焰、透镜、光屏放置在______________上，并将三者的中心调节在______________．1该同学把这块凸透镜正对着太阳光，在离地面大约15厘米处出现了一个亮点，由此判断此凸透镜的焦距为______________厘米；2若保持蜡烛的位置不变，将透镜调至点时，移动光屏，光屏上出现了清晰的像，那么成的一定是______________像；3仍保持蜡烛、光屏的位置不变，将透镜调至点时，若光屏上再一次出现了一个像，那么该像肯定是______________．第4页，共8页4 如果该同学继续移动透镜并调至 点时，成像情况为______________．15.当物体与透镜的距离大于焦距时，物体成倒立的像，这个像是实际光线的会聚点，能用光屏承接，是______________像，（填“实”或“虚”），当物体与透镜的距离小于焦距时，物体成的像不能用光屏承接，是______________像（填“实”或“虚”）．16.在图中，凸透镜焦距为12 ，当蜡烛在20 刻度处时，在光屏上能成清晰的、倒立的、______________（选填“放大”或“缩小”）的实像；保持透镜位置不变，当蜡烛在46 刻度处时，移动光屏，______________在光屏上成像（选填“能”或“不能”），______________就是利用凸透镜的这一特点来观察物体的（选填“照相机”、“放大镜”或“幻灯机”）． 17.实像是实际光线______________ 的．18.将物体放在距凸透镜2倍焦距外时，在凸透镜另一侧某处成______________像．19.有 、 、 三块凸透镜，现用这三块凸透镜做成像实验，在保持各凸透镜跟烛焰距离相等的条件下，得到的实验记录如下：由此可知 、 、 三个透镜的焦距 、 、 从大到小依次为______________． 三、实验探究题20.用焦距未知的凸透镜“探讨凸透镜成像规律”实验：通过调整物距及像距，在光屏上得到倒立、缩小的像，测量并记录物距和像距，实验序号为1、2；通过调整物距再做两实验，在光屏上得到倒立、放大的像，测量并记录物距和像距，实验序号为3、4．1在实验前，需要调节凸透镜、光屏的高度，使它们的中心和烛焰的中心大致在______________上，这样做的目的是______________；2如图是实验序号4对应的实验图，请将物距、像距填写在表格中；3分析前面的4组数据及对应的现象，为了尽快在光屏上得到倒立等大的像，你的做法是：______________，进行完此操作后，把测得的物距与凸透镜焦距对比，发现当物距24 时，能得到倒立、等大的实像．用你学过的知识判断，此透镜的焦距为______________．4把物距调节到小于______________时，用眼睛透过凸透镜观察烛焰，发现一个正立、放大的虚像．答案1.A2.A3.B4.D5.C6.B7.A8.D9.D10.C11.凸透靠近12.放大放大13.倒立缩小14.光具座；同一高度；115；2倒立缩小的实；3倒立放大的实像；4正立放大虚像．15.实虚16.缩小不能放大镜17.会聚而成18.倒立缩小的实19.20.同一高度完整的像成在光屏中央2见下表：第6页，共8页将凸透镜向右移动，使物距等于像距1212感谢下载!欢迎您的下载，资料仅供参考第8页，共8页。

凸透镜成像规律练习题一、选择题1. 凸透镜成像时，当物体位于焦点之内时，所成的像是：A. 倒立的实像B. 正立的虚像C. 正立的实像D. 倒立的虚像2. 凸透镜成像时，物体距离透镜越近，像距：A. 越近B. 越远C. 不变D. 先变远后变近3. 凸透镜成像时，物体距离透镜越远，像的大小：A. 越大B. 越小C. 不变D. 先变大后变小4. 凸透镜成像时，若物体位于焦点之外，所成的像是：A. 正立的虚像B. 正立的实像C. 倒立的虚像D. 倒立的实像5. 凸透镜成像时，当物体位于二倍焦距处时，所成的像的性质是：A. 倒立的等大实像B. 倒立的放大实像C. 正立的等大虚像D. 正立的放大虚像二、填空题1. 当物体位于凸透镜的焦点处时，所成的像位于______。

2. 凸透镜成像的规律中，物距小于焦距时，所成的像是正立放大的______像。

3. 当物体位于凸透镜的二倍焦距处时，所成的像与物体______等大。

4. 凸透镜成像时，物距大于二倍焦距时，所成的像是倒立缩小的______像。

5. 凸透镜成像时，物距等于二倍焦距时，所成的像与物体的距离是______。

三、判断题1. 凸透镜成像时，物体越靠近透镜，所成的像越小。

（对/错）2. 凸透镜成像时，物体位于焦点处不成像。

（对/错）3. 凸透镜成像时，物体位于二倍焦距处，所成的像与物体等大。

（对/错）4. 凸透镜成像时，物体位于焦点之外，所成的像一定是实像。

（对/错）5. 凸透镜成像时，物体位于焦点之内，所成的像是倒立的。

（对/错）四、计算题1. 已知凸透镜的焦距为10厘米，物体距离透镜15厘米。

求像的性质、大小和位置。

2. 已知凸透镜的焦距为20厘米，物体距离透镜30厘米。

求像的性质、大小和位置。

3. 已知凸透镜的焦距为15厘米，物体距离透镜5厘米。

求像的性质、大小和位置。

五、简答题1. 请简述凸透镜成像的三种情况及其对应的成像规律。

2. 凸透镜成像时，物距和像距的关系是怎样的？请给出具体的数学表达式。

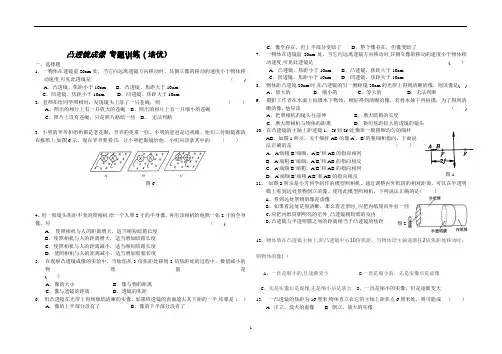

凸透镜成像专题训练（培优）一、选择题1．一物体在透镜前20cm处，当它向远离透镜方向移动时，其倒立像的移动的速度小于物体移动速度,可见此透镜是（) A．凸透镜、焦距小于10cm B．凸透镜、焦距大于10cmC．凹透镜、焦距小于10cm D．凹透镜、焦距大于10cm2．老师在给同学照相时，发现镜头上落了一只苍蝇，则（）A、照出的相片上有一只放大的苍蝇B、照出的相片上有一只缩小的苍蝇C、照片上没有苍蝇，只是照片略暗一些D、无法判断3．小明的爷爷和奶奶都是老花眼，爷爷的更重一些，小明的爸爸是近视眼。

他们三付眼镜都放在报纸上,如图6示。

现在爷爷要看书，让小明把眼镜给他，小明应该拿其中的（）4。

用一架镜头焦距不变的照相机,给一个人照2寸的半身像，再用该相机给他照一张2寸的全身像，应（) A．使照相机与人的距离增大，适当缩短暗箱长度B．使照相机与人的距离增大，适当增加暗箱长度C．使照相机与人的距离减小，适当缩短暗箱长度D．使照相机与人的距离减小，适当增加暗箱长度5．在观察凸透镜成像的实验中，当烛焰从3倍焦距处移到2倍焦距处的过程中，数值减小的物理量是( ）A．像的大小B．像与物的距离C．像与透镜的距离D．透镜的焦距6．用凸透镜在光屏上得到烛焰清晰的实像，如果将透镜的表面遮去其下面的一半,结果是（）A．像的上半部分没有了B．像的下半部分没有了C．像全存在，但上半部分变暗了D．整个像存在，但像变暗了7．一物体在透镜前20cm处，当它向远离透镜方向移动时,其倒立像的移动的速度小于物体移动速度,可见此透镜是( ）A．凸透镜、焦距小于10cm B．凸透镜、焦距大于10cmC．凹透镜、焦距小于10cm D．凹透镜、焦距大于10cm8．物体距凸透镜20cm时,在凸透镜的另一侧距镜30cm的光屏上得到清晰的像，则该像是( ) A．放大的B．缩小的C．等大的D．无法判断9．摄影工作者在水面上拍摄水下物体，刚好得到清晰的像，若将水抽干再拍摄，为了得到清晰的像，他应该（) A．把照相机的镜头往前伸B．增大暗箱的长度C．增大照相机与物体的距离D．换用焦距较大的透镜的镜头10．在凸透镜的主轴上距透镜1．5f到2f处,横卧一根粗细均匀的细杆AB，如图1所示。

凸透镜成像规律【知识提点】凸透镜成像规律虚像物体同侧；实像物体异侧；成实像时物距越大，像距越小，像越小；成虚像时物距越远，像距越远，像越小。

一焦分虚实：F 以内成虚像，F以外成实像。

二焦分大小：2F 以内成放大的像，2F以外成缩小的像【经典习题】1、把凸透镜正对太阳光，可在距凸透镜10 cm处得到一个最小最亮的光斑．若用此透镜来观察邮票上较小的图案，则邮票到透镜的距离应( B )A．大于10 cm B．小于10cm C．大于20cm D．在10cm和20cm之间2、一凸透镜的焦距是10cm，将点燃的蜡烛从离凸透镜50cm处移到15cm处的过程中，像的大小和像距的变化情况是（ B ）A．像变大，像距变小 B．像变大，像距变大 C．像变小，像距变小 D．像变小，像距变大3、老师上课时经常用到投影仪，如图4所示，关于投影仪的使用做法中合理的是（ D ）A.投放到屏幕上的画面太靠上时，应增大平面镜与凸透镜的夹角使画面向下移动B.若使屏幕上的画面大一些，可使投影仪靠近屏幕同时将凸透镜适当向下移动C.若使屏幕上的画面大一些，可使投影仪远离屏幕同时将凸透镜适当向上移动图4D.若使屏幕上的画面大一些，可使投影仪远离屏幕同时将凸透镜适当向下移动4、某物体放在凸透镜前30cm 处时，能在光屏上得到一个倒立缩小的实像，则该凸透镜的焦距可能是（ D ）A 40cm B．30cm C ．20cm D．10cm5、在研究凸透镜成像实验中，当烛焰离凸透镜的距离小于焦距时，眼睛通过透镜观察到的虚像可能是图中的（ B ）6、小明在做“凸透镜成像”实验时，将点燃的蜡烛放在凸透镜前20cm处，在透镜另一侧的光屏上观察到缩小的像．小明又把点燃的蜡烛置于原来的光屏处，则所成像的性质是（ A ）A．倒立放大的实像 B．正立放大的虚像 C．倒立缩小的实像 D．倒立等大的实像7、小明和小红用焦距相等的相同照相机对小强同学拍照，洗出的底片分别为右图中的甲和乙，则（ D ）A.小红离小强的距离近B．小明和小红离小强的距离相同C.小红要使底片上的像与小明的一样大，小红移动位置后，再减少镜头到底片的距离D.小红要使底片上的像与小明的一样大，小红移动位置后，再增大镜头到底片的距离8、下图为小红同学的脸庞外形和大小，通过凸透镜看她的脸庞时，不可能看见的像为下图的（ C ）9、如图是用来研究凸透镜成像规律的实验装置示意图（屏未画出），当蜡烛和透镜放在图示位置时，通过移动光屏，可以在光屏上得到与物体等大的像。

2．（2015•济宁）小夏用如图中的凸透镜探究成像规律，在如图的四个实验情景中，能够在光屏上得到清晰像的是（）
A．B．
C．D．
6．（2015•成都）在“探究凸透镜成像的规律”实验中，实验桌上有光具座、蜡烛、光屏、焦距分别为15cm和20cm的凸A．B．C．D．
透镜L1和L2等器材，小明先将蜡烛、凸透镜、光屏正确安放在光具座上，如图所示．下列说法正确的是（）A，小明能在光屏上看到烛焰清晰的像
B1，小明将光屏向右移动适当的距离，光屏上能出现烛焰清晰的像
C．若凸透镜是L2，小明将光屏移到60cm刻度线处，光屏上能出现烛焰清晰的像
D70cm
A． B．C．D．
这个像是（填“实”或“虚”）像．固定凸透镜的位置不动，如果将蜡烛与光屏的位置对调，此时蜡烛在光屏30．（2015•江西模拟）小华在使用如图所示的实验器材探究“凸透镜成像的规律”时，能在光屏上看到一个清晰的像，上（填“成缩小的像”“成放大的像”或“不成像”）。

凸透镜成像练习题（附答案）A卷：基础训练一、选择题1、下列器材中，对光起发散作用的是（）A.凹面镜B.潜望镜C.凸透镜D.凹透镜2、如图所示，把人参泡在酒中，通过酒瓶看见的是人参的放大虚像，这时的瓶和酒相当于一个A.凸透镜B.凹透镜C.凸面镜D.凹面镜3、（2012湖南衡阳第3题）一凸透镜的焦距是8cm,将点燃的蜡烛放在离凸透镜12cm处，则所成的像是A.正立、缩小的虚像B.倒立、放大的实像C.倒立、缩小的实像D.倒立、缩小的虚像4、下图所示是“天网监控系统”的重要组成部分一一摄像头，该摄像头的主要光学部件是A.凸透镜B.凹透镜C.平面镜D.凹面镜5、一物体沿凸透镜的主光轴移动，当物距为15cm时，在凸透镜另一侧的光屏上得到一个放大的实像，当物距为30cm 时，它的像一定是（）A.放大的实像B.缩小的实像C.放大的虚像D.缩小的虚像6、点燃的蜡烛放置在离凸透镜15cm处，在透镜的另一侧得到一个倒立、放大的烛焰像，则该凸透镜的焦距可能为A.5cmB.10cmC.15cmD.20cm7、昆虫观察盒的盒盖是一个凸透镜（如图所示），盒盖到盒底的距离为10cm,利用凸透镜能成正立、放大像的原理可以方便地观察小昆虫。

在一次实验中，小明不小心把盒盖上的凸透镜打碎了。

为了修好观察盒・，老师分别给他提供了焦距为4cm、8cm、10cm和12cm的凸透镜各一个，他应该选择：A.焦距为4cm的凸透镜B.焦距为8cm的凸透镜C.焦距为10cm的凸透镜D.焦距为12cm的凸透镜8、（2012江苏南京，第4题）把一个凸透镜对准太阳光，在距凸透镜10cm处得到一个最小最亮的光斑。

若将一物体放在此透镜前15cm处，经凸透镜所成的像是（）A.倒立、缩小的实像B.倒立、放大的实像C.正立、放大的实像D.正立、缩小的虚像9、某同学们在研究凸透镜成像规律时作了如下的记录：当物体距ul=30厘米时，在光屏上出现倒立、缩小的像；当物距u2=20厘米，在光屏上出现倒立、放大的像；当物距u=10厘米，在光屏上始终得不到像。

初二物理凸透镜成像练习题一、选择题1. 凸透镜是指（）。

A. 中央厚、两头薄的透镜B. 中央薄、两头厚的透镜C. 厚薄均匀的透镜D. 不规则形状的透镜2. 凸透镜的主要特点是（）。

A. 两个焦点B. 厚中薄两头C. 成像大小不变D. 非线性成像3. 凸透镜焦距为正的情况下，其成像为（）。

A. 实焦B. 虚焦C. 无焦D. 无法确定4. 凸透镜焦距为负的情况下，其成像为（）。

A. 实焦B. 虚焦C. 无焦D. 无法确定5. 凸透镜呈现实像的条件是（）。

A. 物距大于焦距B. 物距等于焦距C. 物距小于焦距D. 物距无关二、解答题1. 物体距凸透镜一个焦距的位置摆放，探讨成像的特点。

解答：当物体距离凸透镜一个焦距的位置摆放时，根据凸透镜成像规律，光线经过凸透镜后会呈现出聚焦的效果，即成像点会在凸透镜的另一侧，形成一个实像。

实像的大小与物体本身的大小相同，只是位置翻转，呈倒立形态。

2. 当物体距离凸透镜两倍焦距的位置摆放，探讨成像的特点。

解答：当物体距离凸透镜两倍焦距的位置摆放时，光线经过凸透镜后会呈现出完全平行的效果，即成像点会在无限远的地方，形成一个虚像。

虚像的大小与物体本身的大小相同，位置翻转，呈倒立形态。

3. 当物体距离凸透镜小于一个焦距的位置摆放，探讨成像的特点。

解答：当物体距离凸透镜小于一个焦距的位置摆放时，光线经过凸透镜后会呈现出发散的效果，即成像点会在透镜的同侧，形成一个虚像。

虚像的大小与物体本身的大小相同，位置翻转，呈倒立形态。

4. 凸透镜放大器的原理是什么？解答：凸透镜放大器是利用凸透镜的成像特性来放大物体的影像。

凸透镜主要通过将光线聚焦，使得物体的影像放大，从而增加观察者的观察能力。

凸透镜放大器的成像原理可以用凸透镜成像公式来解释，即1/f = 1/v - 1/u，其中，f为透镜焦距，v为像距，u为物距。

通过调整物体和透镜的距离，可以使得影像变大，以实现放大效果。

5. 请用凸透镜成像的原理解释为什么近视眼需要戴凹透镜。

凸透镜成像练习题经典1、将物体放在凸透镜的主轴上，分别离透镜20厘米、14厘米和6厘米时，各能得到缩小的实像、放大的实像和放大的虚像，则该凸透镜的焦距f应:（）A、10cm＞f＞6cm ；B、10cm＞f＞7cm;C、14cm＞f＞10cm;D、20cm＞f＞14cm.2、一物体通过凸透镜成一倒立且与物体等大的实像,此时物体和透镜相距24cm,则该凸透镜的焦距是（ )A．小于12cm B．等于12cm C．大于12cm D．无法判断3、当物体距凸透镜8cm时，在透镜的另一侧光屏上成一个清晰放大的像。

若只将凸透镜向光屏方向移动2cm，则在光屏上又成一个清晰的像,那么该透镜的焦距为( )A．2cm<f<4cm B．4cm<f<5cm C．5cm〈f〈8cm D．无法确定4、小星同学利用太阳光测量凸透镜的焦距，方法如图7所示。

他注意到让凸透镜正对阳光，但没有仔细调节纸片与透镜的距离，在纸片上的光斑并不是最小时，就测出了光斑到凸透镜中心的距离L，那么,凸透镜的实际焦距A．一定小于L B．一定大于L C．可能等于L D．可能小于L、也可能大于L5、小字做完实验后，又想用手表代替蜡烛，看在光屏上能成什么样的像。

于是他在透明的玻璃板上用黑色笔画了个手表盘,如图16（甲）所示.把这个玻璃板放在蜡烛的位置上，并用平行光源对着玻璃板上的表盘照射,如图16（乙）所示。

移动光屏直到成清晰像为止。

此时表盘在光屏上所成的像是图16（丙)中的哪一个？[ ］6、在做凸透镜成像的实验时，当蜡烛距离凸透镜36 cm时，像成在距凸透镜20 cm 另一侧的光屏上，看到的是____、____的____像，所用凸透镜的焦距____（填“大于”“等于”或“小于”）18 cm．7、物体从距凸透镜12 cm处移到距凸透镜20 cm处，调整光屏的位置,总能在光屏上得到倒立放大的像，由此可知此凸透镜的焦距可能是（）A．10 cm B．20 cm C．12 cm D．以上都不对8、一个蜡烛位于凸透镜前，调节透镜和光屏位置可在光屏上呈现放大的清晰的像；若保持凸透镜位置不动，将蜡烛和光屏的位置对调一下，则（）A．在光屏上不再呈现像B．在光屏上呈现等大的像C．在光屏上呈现缩小的像D．在光屏上呈现放大的像9、在研究凸透镜成像的实验中,在屏上得到了烛焰的像，恰有一小虫飞落在透镜的中间部分,那么在屏上所成的像( )A.变成了小虫的像． B。

凸透镜成像练习题1.（02）物体放在凸透镜前某一位置时，在透镜另一侧离透镜10厘米的光屏上成一个倒立缩小的像。

当物体移至凸透镝前10厘米处，所成的是（）A．倒立缩小的实像B．倒立放大的实像。

C．正立放大的虚像D．正立等大的虚像。

2.（03）物体放在凸透镜的主光轴上，在距透镜40厘米处的光屏上得到一个倒立、放大的像，则该透镜的焦距可能为( )A 40厘米。

B 30厘米。

C 20厘米。

D 10厘米。

3.蜡烛放在离凸透镜20厘米的主光轴上，在透镜的另一侧光屏上得到放大的像，若把蜡烛向透镜方向移动8厘米，则所成的像—定是( )A 缩小的。

B 放大的。

C 正立的。

D 倒立的。

4.某凸透镜的焦距为10厘米。

当物体沿主光轴从距透镜30厘米处向透镜焦点处移动时，则下述凸透镜所成像的变化情况中，正确的是( )A. 像始终变大。

B. 像始终变小。

C. 像先变小后变大。

D. 像先变大后变小。

5.某同学做凸透镜成像实验，当光屏距离凸透镜12厘米时，发现光屏上有一个清晰缩小的像，由此可以判断凸透镜的焦距可能是( )A. 5厘米。

B. 10厘米。

C. 15厘米。

D. 20厘米。

6、烛焰到凸透镜的距离为30厘米，在凸透镜另一侧的光屏上呈现一个清晰缩小的烛焰像，则凸透镜的焦距可能为（）A 10厘米。

B 15厘米。

C 20厘米。

D 30厘米。

7、物体距凸透镜20厘米时，在凸透镜的另一侧距镜30厘米的光屏上得到清晰的像，则该像是………………………………（）A．放大的B．缩小的C．等大的 D.无法判断8.物体放在凸透镜的主光轴上，在距透镜40厘米处的光屏上得到一个倒立、放大的像，则该透镜的焦距可能为（）A 40厘米B 30厘米C 20厘米D 10厘米9.物体离凸透镜的距离为18 厘米时，在透镜另一侧的光屏上能找到倒立、放大的像则透镜的焦距可能为。

（）A 9 厘米。

B 20 厘米。

C 18 厘米。

D 10 厘米。

10.一个凸透镜的焦距是5厘米，一物体放在此凸透镜前15厘米处，所成的像是（）A缩小、倒立的实像。

凸透镜成像练习题一、选择题：1. 测绘图人员绘制地图时，常常需要在高空的飞机上向地面照相，称为航空摄影，若使用的航空摄影照相机的镜头焦距为50mm，则底片到镜头间的距离为（）A. 100mm以外B. 50mm以内C. 略大于50mmD. 恰为50mm2. 某同学在学习“眼球折光系统”一节时，制作了一个眼球模型，如下图，模型中的凸透镜相当于晶状体，烧瓶的后壁相当于视网膜，烧瓶里放有一种透明液体表示玻璃体，则图示表示的眼球模型和应采取的矫正措施分别是（）A. 远视眼模型，用凸透镜矫正B. 近视眼模型，用凹透镜矫正C. 近视眼模型，用凸透镜矫正D. 远视眼模型，用凹透镜矫正4. 集体照相时，发现有些人没有进入镜头，为了使全体人员都进入镜头，应采取（）A. 人不动，照相机离人远一些，镜头往里缩一些B. 人不动，照相机离人近一些，镜头往里缩一些C. 人不动，照相机离人近一些，镜头往前伸一些D. 照相机和镜头都不动，人站近一些5. 如下图，一塑料薄膜组成的顶棚下堆放着一堆干草，夏天雨后，阳光穿过薄膜上的积水，照射到干草上，则下列说法正确的是（）A. 薄膜上的积水形成一个大的凸透镜，如果其焦点恰好在干草处，干草有可能燃烧B. 透镜都是固体物质组成的，液体不能起凸透镜作用C. 起凸透镜作用的应是塑料薄膜D. 水和塑料薄膜共同起凸透镜作用6. 在放映幻灯时，想在屏幕上得到一个放大的钥匙的像，钥匙形状如M图示，则幻灯片应如何插法（）7. 如图所示，纸筒A的一端蒙了一层半透明纸，纸筒B的一端嵌了一个凸透镜，两纸筒套在一起组成了一个模型照相机。

为在A端得到清晰的像，要调整A、B间的距离，这时A. 眼睛应对着B端向筒内观察，看看像是否清楚B. 如果看近处的景物时像很清楚，再看远处的景物时就应该把B向外拉，增加A. B间的距离C. 应把A端朝着明亮的窗外，B筒朝着较暗的室内，否则看不清楚D. 应把B端朝着明亮的窗外，A筒朝着较暗的室内，否则看不清楚8. 当物体距离凸透镜8cm时，在透镜另一侧光屏上成一个清晰放大的实像，若保持物体与光屏的位置不变，把凸透镜向光屏方向移动2cm，则在光屏上又成一清晰的缩小的像。

凸透镜成像测试题一．选择题（共14小题）1．（2014春•洞口县月考）如图所示，几个透镜中，属于凸透镜的是（）A．（1）（2）（3）B．（4）（5）（6）C．（2）（3）（4）D．（2）（6）2．（2013秋•江陵县期末）如图，在虚线框内有一光学元件，请根据光路确定元件类型（）A．凸透镜B．凹透镜C．平面镜D．凸面镜3．（2016•孝南区一模）小明上学前取自己的眼镜时，发现自己的近视镜和爷爷的老花镜混在一起，外形完全一样，如图所示，小明要想找出自己的眼镜，下列做法正确的是（）A．用手摸镜时，中间薄边缘厚的是近视镜B．让镜片正对太阳光，太阳光通过镜片能呈现一个明亮小光斑的是近视镜C．拿着镜片看字，把字放大的是远视镜D．两种镜片都是通过光的反射矫正视力的4．（2015•高港区一模）如图所示，为入射光线，为折射光线，且＜．已知10，该凸透镜的焦距可能是（）A．10 B．5 C．8 D．125．（2016•天水）某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了像到凸透镜的距离v跟物体到凸透镜的距离u之间关系的图象，如图所示，下列判断正确的是（）A．该凸透镜的焦距是16B．当12时，在光屏上能得到一个缩小的像C．当20时成放大的像．投影仪就是根据这一原理制成的D．把物体从距凸透镜12处移动到24处的过程中，像逐渐变小6．（2016•揭阳）如图所示，小聪同学在“探究凸透镜成像规律”实验时，烛焰在光屏上成了一个清晰的像，下列说法正确的是（）A．利用这一成像规律可制成幻灯机B．要使光屏上烛焰的像变小，只须将蜡烛靠近凸透镜C．实验中，蜡烛越烧越短，光屏上烛焰的像向上移动D．为了便于从不同方向观察光屏上的像，光屏应选用较光滑的玻璃板7．（2016•泰州）将一个凸透镜正对太阳光，在距凸透镜10处得到一个最小、最亮的光斑，若将一个物体放在凸透镜前30处，则可在凸透镜的另一侧得到一个（）A．倒立、缩小的实像B．倒立、放大的实像C．正立、缩小的实像D．正立、放大的虚像8．（2016•河北）探究凸透镜成像的规律时，光屏上得到一个倒立、缩小的烛焰像，将蜡烛向凸透镜移近一倍焦距的距离．下列烛焰成像情况，不可能出现的是（）A．缩小的实像 B．等大的实像 C．放大的实像 D．放大的虚像9．（2016•天津）小明在探究凸透镜成像规律的实验时，将点燃的蜡烛放在距凸透镜32处，在透镜另一侧距透镜18处的光屏上得到烛焰清晰的像，则（）A．光屏上所成的是倒立、放大的实像B．光屏上所成的是倒立、缩小的实像C．该透镜的焦距f一定满足9＜f＜16D．该透镜的焦距f一定满足18＜f＜3210．（2016•大连）在做凸透镜成像实验时，将点燃的蜡烛沿着光具座，从凸透镜二倍焦距以外的某位置向焦点移动．在此过程中，像的大小及像距的变化情况是（）A．像和像距都逐渐变大B．像和像距都逐渐变小C．像逐渐变大，像距逐渐变小 D．像逐渐变小，像距逐渐变大11．（2016•葫芦岛）如图是探究凸透镜成像规律的装置，此时光屏上成清晰的像．下列说法中正确的是（）A．光屏上的像是一个倒立、放大的实像B．此凸透镜的焦距小于l0C．若将蜡烛移动到20处，光屏移动到70处，会再次得到一个清晰的像D．若在蜡烛和凸透镜之间放一个远视眼镜，将光屏向右移动才能得到一个清晰的像12．（2016•贵州）如图所示，蜡烛放在距离凸透镜2倍焦距以外，在透镜的另一侧调节光屏找到清晰的像，这个像是图中的（）A．A B．B C．C D．D13．（2016•内江）如图所示，是蜡烛通过凸透镜在光屏上的成像情况，以下器材利用这一成像原理的是（）A．放大镜B．电影放映机 C．照相机D．投影仪14．（2016•宜宾）将一个凸透镜正对着太阳光，在凸透镜另一侧15处的纸上出现一个最小、最亮的光斑，将一个物体放在该凸透镜主光轴上距光心20处，则在凸透镜的另一侧光屏上会出现一个（）A．正立、放大的虚像B．正立、缩小的虚像C．倒立、放大的实像D．倒立、缩小的实像二．填空题（共5小题）15．（2016•淮安二模）如图所示，凸透镜正对着太阳光，来回移动另一侧的纸片，得到最小、最亮的光斑时，纸片距离凸透镜中心10，则此凸透镜的焦距是；接着将纸片远离凸透镜移动，纸片上的光斑（选填“变大”、“变小”或“不变”），纸片上光斑与凸透镜的镜面大小相同时，纸片距离凸透镜的中心是．16．（2015秋•枣庄校级月考）于凸透镜主光轴的光线通过凸透镜后会聚在主光轴上一点，这个点叫做凸透镜的，凸透镜的焦点有个，焦点到凸透镜中心的距离叫．把光源放在凸透镜的处，通过凸透镜后的光线会成为一束平行光线．17．（2015秋•鄂州校级期末）如图所示，把一个透明的玻璃球切成1、2、3、4、5块，其中不能使太阳光会聚到一点的是块．18．（2015秋•湖州校级月考）如图玻璃水箱里有一气泡，一束平行光线透个气泡，在下面的光屏上会看到中中间有一亮点（填放亮或较暗）的斑点．这是因为光透过透镜的缘故．19．（2016•广元）如图甲所示，一束平行光经过凸透镜后，在光屛上得到一个最小、最亮的光斑，则它的焦距是；用此凸透镜探究成像规律，实验装置如乙图所示，调整后再光屛上得到一个清晰的蜡烛火焰的像，该像的性质是（写出像的正倒、大小、虚实）；此时某同学将自己的近视眼镜放在蜡烛和凸透镜之间靠近凸透镜的位置，结果光屛上原来清晰的像变模糊了，若不改变蜡烛和凸透镜的位置，应将光屛向（选填“远离”或“靠近”）凸透镜的方向移动，才能使像变得清晰．三．作图题（共3小题）20．（2016•东营）如图所示，请在图中面出两条入射光线通过凸透镜后的折射光线．21．（2016•资阳）如图所示，已知凸透镜的两个焦点，点燃的蜡烛位于凸透镜焦距以内，请在图中用作图法画出烛焰S点的像S′．22．（2016•揭阳）如图是射向凹透镜的两条光线，请画出这两条光线通过凹透镜后的折射光线．四．实验探究题（共1小题）23．（2016•邵阳）在探究“凸透镜成像规律”的实验过程中：（1）如图甲，让一束平行光正对凸透镜照射，在凸透镜后的光屏上接收到一个最小、最亮的光斑，可以看出凸透镜的焦距是．（2）当蜡烛、凸透镜和光屏按如图乙的位置放置时，光屏上会得到一个倒立、（选填“缩小”“放大”或“等大”）的实像．（3）向右移动蜡烛到一定的位置时，无论怎样移动光屏都无法在光屏上承接到像，可能的原因是．凸透镜成像测试题参考答案与试题解析一．选择题（共14小题）1．（2014春•洞口县月考）如图所示，几个透镜中，属于凸透镜的是（）A．（1）（2）（3）B．（4）（5）（6）C．（2）（3）（4）D．（2）（6）【分析】中间比边缘厚的透镜是凸透镜；中间比边缘薄的是凹透镜．【解答】解：如图，中间比边缘厚的是2、6，属凸透镜；中间比边缘薄的是1、4、5，凹透镜；中间和边缘存度相同的时3，是透明的玻璃砖．故选D．【点评】区分凸透镜和凹透镜的方法有：根据厚薄、阳光聚焦、成像法、放大法等，应多了解．2．（2013秋•江陵县期末）如图，在虚线框内有一光学元件，请根据光路确定元件类型（）A．凸透镜B．凹透镜C．平面镜D．凸面镜【分析】凸透镜对光线有会聚作用，凹透镜对光线有发散作用，根据图中折射光线与入射光线相比是发散还是会聚，填入正确的透镜．【解答】解：首先可以判定，光线是穿过光学元件的，因此是透镜，而不是面镜；对比入射光线和折射光线不难发现，光线通过透镜后，其发散程度比原来要小，也就是说这个透镜对光线起来会聚作用，因此应该是凸透镜．故选A．【点评】在判断经透镜折射后的光线是“会聚”还是“发散”时，可用延长入射光线的方法来判断．若入射光线的延长线在折射光线的里面，则光线被发散；反之，光线被会聚．3．（2016•孝南区一模）小明上学前取自己的眼镜时，发现自己的近视镜和爷爷的老花镜混在一起，外形完全一样，如图所示，小明要想找出自己的眼镜，下列做法正确的是（）A．用手摸镜时，中间薄边缘厚的是近视镜B．让镜片正对太阳光，太阳光通过镜片能呈现一个明亮小光斑的是近视镜C．拿着镜片看字，把字放大的是远视镜D．两种镜片都是通过光的反射矫正视力的【分析】（1）中间厚边缘薄的是凸透镜，用于矫正远视眼；同时凸透镜能使得光线会聚，能成像；（2）中间薄边缘厚的是凹透镜，用于矫正远视眼；同时凹透镜能使得光线发散；【解答】解：A、中间薄边缘厚的是凹透镜，用于矫正近视眼，故A正确；B、让镜片正对太阳光，太阳光通过镜片能呈现一个明亮小光斑的是凸透镜，即是远视镜，故B错误；C、拿着镜片看字，把字放大的是放大镜，即是凸透镜，是远视镜，故C正确；D、两种镜片都是通过光的折射矫正视力的；故D错误．故选．【点评】判断凸透镜和凹透镜的方法：比较中间和边缘的厚薄、阳光聚焦法、放大镜法、成实像的方法．这四种方法比较常用，一定要掌握．4．（2015•高港区一模）如图所示，为入射光线，为折射光线，且＜．已知10，该凸透镜的焦距可能是（）A．10 B．5 C．8 D．12【分析】根据题意，A点通过凸透镜成像在B点，物距小于相距，A点在一倍焦距和二倍焦距之间，然后根据题中给出的选项讨论判断正确选项．【解答】解：根据题意＜可知，A点成像在B点，像距大于物距，满足f＜u＜2f，成倒立、放大的实像．因为10，选项A、B、D 不能满足f＜10＜2f，选项C能满足f＜10＜2f，故不符合题意，C符合题意．故选C．【点评】本题考查焦点概念的理解和凸透镜成像规律的灵活应用，有利于学生能力的培养．5．（2016•天水）某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了像到凸透镜的距离v跟物体到凸透镜的距离u之间关系的图象，如图所示，下列判断正确的是（）A．该凸透镜的焦距是16B．当12时，在光屏上能得到一个缩小的像C．当20时成放大的像．投影仪就是根据这一原理制成的D．把物体从距凸透镜12处移动到24处的过程中，像逐渐变小【分析】（1）根据凸透镜成像的四种情况和应用进行判断：u＞2f，成倒立、缩小的实像，2f＞v＞f，应用于照相机和摄像机．2f，成倒立、等大的实像，2f，一般用来求凸透镜的焦距．2f＞u＞f，成倒立、放大的实像，v＞2f，应用于幻灯机和投影仪．u＜f，成正立、放大的虚像，应用于放大镜和老花镜．（2）当物距大于焦距时，凸透镜成实像．凸透镜成实像时，物距增大，像距减小，像变小．【解答】解：A、2f，凸透镜成倒立、等大的实像，如图，216 时，所以8．A错误．B、当12时，2f＞u＞f，成倒立、放大的实像．B错误．C、当20时，u＞2f，成倒立、缩小的实像，应用于照相机．C错误．D、物体从距凸透镜12处移动到24处的过程中，凸透镜的物距大于焦距，成实像，凸透镜成实像时，物距增大，像距减小，像变小．D正确．故选D．【点评】凸透镜成像的四种情况和应用，以及凸透镜成实像时，物距、像距、像之间的关系，是凸透镜成像习题的重要依据，一定要熟练掌握．6．（2016•揭阳）如图所示，小聪同学在“探究凸透镜成像规律”实验时，烛焰在光屏上成了一个清晰的像，下列说法正确的是（）A．利用这一成像规律可制成幻灯机B．要使光屏上烛焰的像变小，只须将蜡烛靠近凸透镜C．实验中，蜡烛越烧越短，光屏上烛焰的像向上移动D．为了便于从不同方向观察光屏上的像，光屏应选用较光滑的玻璃板【分析】解答此题从以下知识点入手：①凸透镜成像规律：物距小于焦距成正立放大虚像．应用是放大镜．物距大于一倍焦距小于二倍焦距成倒立放大实像，像距大于二倍焦距．应用是幻灯机、投影仪．物距等于二倍焦距成倒立等大实像，像距等于二倍焦距．物距大于二倍焦距成倒立缩小实像，像距大于一倍焦距小于二倍焦距．应用是照相机．②成实像时：物像异侧，物距变大，像距变小，像变小．③掌握漫反射的概念．知道要从不同方向看到同一个物体，需要发生漫发射．【解答】解：A、由图知，蜡烛放在2倍焦距之外，所以此时成缩小、倒立的实像．照相机是根据这个原理制成的．而幻灯机是根据物距处于f和2f之间时，成放大、倒立的实像原理制成．故本选项说法错误．B、要使光屏上的烛焰的像变小，蜡烛应远离凸透镜．故本选项说法错误．C、由于成的实像是倒立的，所以蜡烛越烧越短，光屏上烛焰的像就应该越向上移动，故本选项说法正确．D、为了便于从不同方向观察光屏上的像，光屏应选用较粗糙的毛玻璃板．故本选项说法错误．故选C．【点评】此题主要考查了凸透镜成像的规律及应用．首先要熟练掌握规律的内容，要做到灵活运用，同时还考查了漫反射在生活中的应用．7．（2016•泰州）将一个凸透镜正对太阳光，在距凸透镜10处得到一个最小、最亮的光斑，若将一个物体放在凸透镜前30处，则可在凸透镜的另一侧得到一个（）A．倒立、缩小的实像B．倒立、放大的实像C．正立、缩小的实像D．正立、放大的虚像【分析】①阳光聚焦的方法确定凸透镜的焦距．②根据凸透镜成像的三种情况确定成像情况．【解答】解：将一个凸透镜对准太阳光，可在距透镜10的地方得到一个最小亮点，所以凸透镜的焦距10．一个物体放在这个透镜前30处，此时U＞2f，成倒立、缩小的实像．故选A．【点评】掌握凸透镜成像的三种情况：U＞2f，成倒立、缩小的实像；2f＞U＞f，成倒立、放大的实像；U＜f，成倒正立、放大的虚像．8．（2016•河北）探究凸透镜成像的规律时，光屏上得到一个倒立、缩小的烛焰像，将蜡烛向凸透镜移近一倍焦距的距离．下列烛焰成像情况，不可能出现的是（）A．缩小的实像 B．等大的实像 C．放大的实像 D．放大的虚像【分析】要解决此题，需要掌握凸透镜成像的规律．凸透镜成像规律：物距小于焦距成正立放大虚像．物距大于一倍焦距小于二倍焦距成倒立放大实像，像距大于二倍焦距．物距等于二倍焦距成倒立等大实像，像距等于二倍焦距．物距大于二倍焦距成倒立缩小实像，像距大于一倍焦距小于二倍焦距．【解答】解：由题意知，烛焰在屏上成一缩小实像，所以此时蜡烛在凸透镜的2f之外，即u＞2f；当将蜡烛向凸透镜移近一倍焦距的距离．则此时u＞f，那么有可能是2f＞u＞f，则成倒立放大的实像；也可能是2f，则成等大的实像；也可能是u＞2f，则成缩小的实像，所以只有u＜f，成正立、放大的虚像不可能出现．故选D．【点评】此题主要考查了凸透镜成像规律及应用，要熟记成像规律，关键是搞清像距、物距，像和物之间的大小关系．在此题中，各种情况都要考虑到．9．（2016•天津）小明在探究凸透镜成像规律的实验时，将点燃的蜡烛放在距凸透镜32处，在透镜另一侧距透镜18处的光屏上得到烛焰清晰的像，则（）A．光屏上所成的是倒立、放大的实像B．光屏上所成的是倒立、缩小的实像C．该透镜的焦距f一定满足9＜f＜16D．该透镜的焦距f一定满足18＜f＜32【分析】凸透镜成像时，得到的实像都是倒立的，所以蜡烛放在距凸透镜32处时，在透镜的另一侧的18处得到一个清晰的实像，且物距大于像距．根据凸透镜成像的规律可以得出物体的位置，根据物体位置列出不等式，解不等式得出结果．【解答】解：蜡烛距离凸透镜32时，在透镜的另一侧18处光屏上得到一个清晰的像，物距大于像距，成倒立缩小实像；此时物体的位置在二倍焦距以外，像在一倍焦距和二倍焦距之间，即32＞2f；2f＞18＞f，解得：9＜f＜16，大于4f，即3218大于4f，解得，f小于12.5，只有B选项符合题意．故选B．【点评】此题主要考查了凸透镜成像的规律，首先要熟记规律的内容，特别是成像特点、物距、像距、焦距之间的关系．10．（2016•大连）在做凸透镜成像实验时，将点燃的蜡烛沿着光具座，从凸透镜二倍焦距以外的某位置向焦点移动．在此过程中，像的大小及像距的变化情况是（）A．像和像距都逐渐变大B．像和像距都逐渐变小C．像逐渐变大，像距逐渐变小 D．像逐渐变小，像距逐渐变大【分析】根据凸透镜成实像时，遵循物近像远像变大的特点进行分析．【解答】解：当物距大于一倍焦距f时，凸透镜成倒立的实像，且物距越小，像距越大，成的像也越大；所以将蜡烛从二倍焦距外的地方逐渐向凸透镜的焦点靠近的过程中，像距逐渐变大，像逐渐变大．故选A．【点评】此题考查了成像特点与物距大小变化的关系，要掌握物近像远像变大的含义．11．（2016•葫芦岛）如图是探究凸透镜成像规律的装置，此时光屏上成清晰的像．下列说法中正确的是（）A．光屏上的像是一个倒立、放大的实像B．此凸透镜的焦距小于l0C．若将蜡烛移动到20处，光屏移动到70处，会再次得到一个清晰的像D．若在蜡烛和凸透镜之间放一个远视眼镜，将光屏向右移动才能得到一个清晰的像【分析】根据物距和像距的关系判断成像情况和应用：凸透镜成实像时，物距大于像距，成倒立缩小的实像；物距等于像距时，成倒立等大的实像，一般用来求凸透镜的焦距；物距小于像距时，成倒立放大的实像．远视眼镜是凸透镜，对光线具有会聚作用．【解答】解：A、由图可知，20，30，物距小于像距，光屏上成倒立、放大的实像，故A正确；B、由图可知，20，即2f＞u＞f，2f＞20＞f，由此可得，20＞f ＞10，故B错误；C、若将蜡烛移动到20处，光屏移动到70处，此时物距30、20，根据折射时光路是可逆的，可知会再次得到一个清晰倒立所小的实像，故C正确；D、远视眼镜是凸透镜，把远视眼镜放在凸透镜与蜡烛之间，凸透镜对光线具有会聚作用，像将靠近凸透镜，应当向靠近透镜的方向移动光屏，即将光屏向左移动才能得到一个清晰的像．故D 错误．故选．【点评】本题考查了凸透镜成像规律的应用，要掌握凸透镜成像的特点与物距、像距及焦距之间的关系．12．（2016•贵州）如图所示，蜡烛放在距离凸透镜2倍焦距以外，在透镜的另一侧调节光屏找到清晰的像，这个像是图中的（）A．A B．B C．C D．D【分析】凸透镜成像时，U＞2f 时，在另一侧光屏上得到倒立、缩小的实像．【解答】解：如图点燃的蜡烛放在距离凸透镜2倍焦距以外的地方，调节光屏的位置，在光屏上能得到一个倒立、缩小的实像．故选B．【点评】解决此题要结合凸透镜的成像规律进行分析解答．13．（2016•内江）如图所示，是蜡烛通过凸透镜在光屏上的成像情况，以下器材利用这一成像原理的是（）A．放大镜B．电影放映机 C．照相机D．投影仪【分析】根据物距和焦距的关系，或根据物距和像距的关系，都能判断凸透镜的成像性质，然后根据凸透镜成像性质判断凸透镜的应用．【解答】解：由图知，u＞2f时，f＜v＜2f，因此成倒立、缩小的实像；照相机是根据这个原理制成的．故选C．【点评】根据物距和焦距、像距和焦距、物距和像距的关系，判断凸透镜成像性质和应用，是比较常用的方法．14．（2016•宜宾）将一个凸透镜正对着太阳光，在凸透镜另一侧15处的纸上出现一个最小、最亮的光斑，将一个物体放在该凸透镜主光轴上距光心20处，则在凸透镜的另一侧光屏上会出现一个（）A．正立、放大的虚像B．正立、缩小的虚像C．倒立、放大的实像D．倒立、缩小的实像【分析】根据阳光聚焦方法得到焦距：太阳光射到地球上是平行光，平行于主光轴的光线经凸透镜会聚后得到凸透镜的焦点．凸透镜成像时，2f＞U＞f，成倒立、放大的实像．【解答】解：把一个凸透镜对准太阳光，可在距凸透镜15处得到一个最小、最亮的光斑，所以，15．20，2f＞U＞f，成倒立、放大的实像．故选C．【点评】掌握凸透镜成像的三种情况和应用．U＞2f，成倒立、缩小的实像，应用于照相机和摄像机．2f＞U＞f，成倒立、放大的实像，应用于幻灯机和投影仪．U＜f，成正立、放大的虚像，应用于放大镜．二．填空题（共5小题）15．（2016•淮安二模）如图所示，凸透镜正对着太阳光，来回移动另一侧的纸片，得到最小、最亮的光斑时，纸片距离凸透镜中心10，则此凸透镜的焦距是10 ；接着将纸片远离凸透镜移动，纸片上的光斑变大（选填“变大”、“变小”或“不变”），纸片上光斑与凸透镜的镜面大小相同时，纸片距离凸透镜的中心是20 ．【分析】解答此题从以下知识点入手：①太阳光相当于平行光，利用凸透镜正对着太阳光，移动凸透镜，直到地面上会聚成的最小、最亮的点，这个点就是凸透镜的焦点．焦点到透镜光心的距离为焦距，用焦距为10的凸透镜正对太阳光，其下方的白纸上呈现一光斑，当光斑到凸透镜的距离为12时，此时距离大于焦距．故此时光斑比焦点的光斑要大，亮度不如焦点时的亮度．②纸片上光斑与凸透镜的镜面大小相同时，作图解答．【解答】解：平行于主光轴的光线经凸透镜折射后会聚在主光轴上一点，这点是凸透镜的焦点．焦点到光心的距离是凸透镜的焦距．故让一透镜正对太阳光，用一张白纸在它的另一侧前后移动，直到纸上的光斑变得最小、最亮，这个点叫做透镜的焦点；因为焦点到凸透镜中心的距离为10，则该透镜的焦距为10．因为凸透镜会聚在焦点的光最亮、最小，所以若凸透镜远离白纸，则光斑将一直变大，亮度会越来越暗；凸透镜正对太阳光，光线平行于主光轴，会聚成焦点F，光线到焦点F，不会停止，继续传播，形成和凸透镜口径相同的光斑．如图所示：凸透镜到光斑的距离是10，所以纸片距离凸透镜的中心为220．故答案为：10；变大；20．【点评】平行于主光轴的光线，经凸透镜折射后会聚在主光轴上，这点是凸透镜的焦点，光线到达焦点后不会停止，继续传播．16．（2015秋•枣庄校级月考）平行于凸透镜主光轴的光线通过凸透镜后会聚在主光轴上一点，这个点叫做凸透镜的焦点，凸透镜的焦点有 2 个，焦点到凸透镜中心的距离叫焦距．把光源放在凸透镜的焦点处，通过凸透镜后的光线会成为一束平行光线．【分析】（1）根据凸透镜焦点和焦距的定义进行判断，凸透镜有两个焦距．（2）根据光路是可逆的进行判断．【解答】解：（1）平行于主光轴的光线经凸透镜折射后会聚到主光轴上一点，这点是凸透镜的焦点．凸透镜有2个焦点．焦点到光心的距离是凸透镜的焦距．（2）根据光路是可逆的，把光源放在焦点上，光线经凸透镜折射后会平行射出．故答案为：平行；焦点；2；焦距；焦点．【点评】凸透镜和凹透镜都有两个焦点．解决本题的关键是光路是可逆的．17．（2015秋•鄂州校级期末）如图所示，把一个透明的玻璃球切成1、2、3、4、5块，其中不能使太阳光会聚到一点的是第5 块．【分析】凸透镜是中间厚，边缘薄，而凹透镜是中间薄、边缘厚．【解答】解：根据凸透镜的特点：中间厚，边缘薄，如图所示，是属于凸透镜的，并且凸透镜对光线有会聚作用；根据凹透镜的特点：中间薄、边缘厚，如图所示，B是凹透镜的，并且凹透镜对光线有发散作用；因此第5块不能使太阳光会聚在一点．故答案为：第5；【点评】本题主要考查了对凸透镜和凹透镜的认识，比较简单，属于基础知识．18．（2015秋•湖州校级月考）如图玻璃水箱里有一气泡，一束平行光线透个气泡，在下面的光屏上会看到中中间有一亮点较暗（填放亮或较暗）的斑点．这是因为光透过凹透镜的缘故．【分析】要判断光线通过玻璃砖后会怎样，关键是要看玻璃水箱属于什么透镜．图中，玻璃水箱是被气泡分成了两部分，这两部分都属于凹透镜，凹透镜对光有发散作用．【解答】解：玻璃水箱里有一气泡，这个中间薄，边缘厚，都是凹透镜，对光线有发散作用，因此一束平行光线通过气泡，在下面的光屏上会看到中间有一亮点较暗的斑点．故答案为：较暗；凹．。

凸透镜成像一、单选题1 .小亮同学在探究“凸透镜成像规律”实验时，在光屏上得到清晰的与烛焰等 大的像（如图所示），保持凸透镜位置不变，为了在光屏上得到清晰的放大的实 像，他必须（）A,让蜡烛远离透镜，同时让光屏也远离透镜B,让蜡烛远离透镜，同时让光屏靠近透镜C,让蜡烛靠近透镜，同时让光屏也靠近透镜D,让蜡烛靠近透镜，同时让光屏远离透镜2 .焦距为f 1的凸透镜与焦距为｛的凹透镜的主光轴重合，光心间为15cm 。

平行于主光 轴的一束平行光通过两透镜后得到一束宽度为d 的平行光束，如图（a ）所示；若将两透镜位置互换，将得到一束宽度为4d 的平行光束，如图（b ）所示。

则（）8. fj15cm,f 2=15cmD. fj45cm,f 2=30cm一个凸透镜的焦距是10cm,若有一支蜡烛放在距凸透镜30cm 处，以速度v 在燃烧， 则蜡烛所成像的缩短速度是：（ ）A.大于vB.等于vC.小于vD.无法确定4 .如图所示为小明做“探究凸透镜成像规律”的实验装置图，此时光屏上已经得到倒像，此时保持凸透镜和光屏位置，将蜡烛逐渐向左移动，我们将在光屏上看到A.蜡烛的像变大了B.蜡烛的像不变C.蜡烛的像变小了D.只有光斑，一片模糊 5 .小红同学在“探究凸透镜成像规律”实验时，烛焰在光屏上成了一个清晰的像，如 图所示，下列说法正确的是 2F f 0 fA.实验中，蜡烛越烧越短，光屏上烛焰的像向上移动B.要使光屏上烛焰的像变小，只须将蜡烛靠近凸透镜C.利用这一成像规律可制成投影仪A. C. 3. fj30cm,f 2=15cm fj30cm,f 2=20cm ( )D.为了便于从不同方向观察光屏上的像，光屏应选用较光滑的玻璃板6.物体放在凸透镜前，到凸透镜的距离是16cm,若此时光屏上得到放大的像，则所用的透镜的焦距可能是A. 4cmB. 8cmC. 12cmD. 18cm7.在焦距是20cm的凸透镜正前方100cm处，一个物体以10cm/s的速度沿透镜主光轴靠近透镜，当物体运动到第6s时，此时物体所成像为（）A.倒立、放大实像B.倒立、缩小实像C.正立、放大虚像D.倒立、等大实像8.用“傻瓜”照相机照集体照时，从取景框内发现有部分人超过取景框范围，为了照出满意的照片，应该（）A.照相机略向左转B.照相机略向右转C.照相机离人群稍远一点D.照相机离人群稍近一点9.某兴趣小组同学在研究凸透镜成像规律实验时，记录并绘制了物体离凸透镜的距离口跟实像到透镜的距离v之间的关系（如图），则凸透镜的焦距为（）A. 60厘米B. 40厘米C. 20厘米D. 10厘米10.在做观察“凸透镜成像”的实验时，物体放在距凸透镜60cm处，在光屏上得到一个倒立、缩小的实像，则该凸透镜的焦距可能是A. 20cmB. 30cmC. 60cmD. 80cm二、选择题11. （3分）如图，a, b, c, d是距凸透镜不同距离的四个点，F为焦点，下列说法正确的是（）a b 亡d !uA.摄像机是根据物体放在a点时成像情况制成的B.人眼看物体时的成像情况与物体放在b点时的成像情况相同C.投影仪是根据物体放在c点时成像情况制成的D.正常使用放大镜与物体放在d点时成像情况相同12.某同学在做透镜成像的实验时，将一支点燃的蜡烛放在距离透镜20cm的地方，当它向透镜移动时，其倒立的像移动速度大于蜡烛移动速度，则可判断此透镜（）A.是凸透镜，焦距为20cmB.是凸透镜，焦距可能为15cmC.是凹透镜，焦距为20cmD.是凹透镜，焦距可能为15cm三、计算题13. 2013年12月2日1时30分，“嫦娥三号”探测器从西昌卫星发射中心发射升空（如图所示），奔向38万千米外的月球；12月15日4时35分，“嫦娥三号”着陆器和巡视器成功分离，“玉兔号”巡视器顺利驶抵月球表面.实现了中国人嫦娥奔月的梦想.上就I⑴玉兔抵月除留下深深的“足迹”，也在阳光中留下美丽的“倩影”，(如图所示)，“倩影”形成是由于的结果；(2)“嫦娥登月”让人联想到“小猴捞月”的故事，如果井水深10米，则“井中月”距离水面______________ ；⑶据介绍，着陆器与巡视器分离后，将进行两器互相拍照“留影”等一系列的科学探究活动，然后再将信息传回地球.这里的“留影”是指成立、缩小的像.不能利用声波传回信息的原因是 ;若用光传递，从月球上发射到地球收到需要约 s(保留2位小数)；(4)接下来的3个月甚至更长的时间里，玉兔月球车要在月球高达300摄氏度的温差等恶劣的环境下探测，请展开想象，说句和玉兔相关的话 (可以是赞叹、感慨或是担忧)：.14.阅读短文，回答下列问题岐江夜游，全长约6千米，游完全程需40分钟，途径两条休闲带、五个广场、十个主题公园、四十九个节点。
