QZ110-6系列高频整流模块技术手册
- 格式:pdf
- 大小:658.12 KB
- 文档页数:19
电力系统用智能高频整流模块技术手册目录1、概述。
22、技术指标。
33、功能说明。
33.1保护功能。
33.2设置功能。
33.3通讯功能。
44、显示说明。
44.1键盘显示说明。
44.2主菜单操作页。
44.3参数设置页。
44.4测控校准页。
54.5故障信息页。
55、模块校准。
56、安装设置地址。
5 6、通讯及验机方式。
5附录通讯协议功能特别说明模块接口定义图1、概述ZF/ZPF系列高频开关整流模块是专为电力操作电源系统设计制造的电源模块。
该产品采用当今最先进的边缘谐振软开关技术,可带电插拔,模块与模块之间采用自带二极管隔离设计,防止模块间相互影响。
模块内部自带CPU,模块所有基准校准和控制全部采用高精度D/A完成,替代所有电位器,避免了电位器固有的温度系数和机械特性所引起的参数漂移。
模块还内置E2ROM,保证了模块的运行参数永不丢失,即使脱离主监控工作其运行参数也不会有任何改变。
模块设有各种保护功能。
产品命名方法:模块型号:ZF [ vvvaa ] [ ff ] [ ww ]:ZF表示ZF系列单相交流输入整流模块;ZPF [ vvvaa ] [ ff ] [ ww ]:ZPF表示ZPF系列三相交流输入整流模块。
vvv表示额定输出电压,aa表示额定输出电流。
ff表示功能:Z3-----RS485智能接口,汉字显示,9Bit单片机多机通讯,CRC校验。
Z4-----汉字显示,EQ/FL开关量接口,8Bit通讯,SUM累加和校验。
Z7----自组模块,带RS485智能接口,充电管理,9Bit单片机多机通讯,CRC校验。
Z8----自组模块,输出宽范围,9Bit单片机多机RS485通讯,CRC校验。
ww表示外形:Z2----- 133×238×352 风冷3000KW、4500KWH------ 106×245×390 风冷1500WG ----- 483×133×360 风冷6000W、9000WI------- 483×88×300 风冷1500WA1-----133×245×390 自冷1500WA2------133×277×450 自冷3000W目前常用配置机箱为Z2、H3K;其中Z2、H、A为立式,I、G为卧式H中有H3K:15芯快插式输出接口(单相输入),H4K:29芯快插式输出接口(三相输入),H3D:端子式输出接口,一般优选H3K。

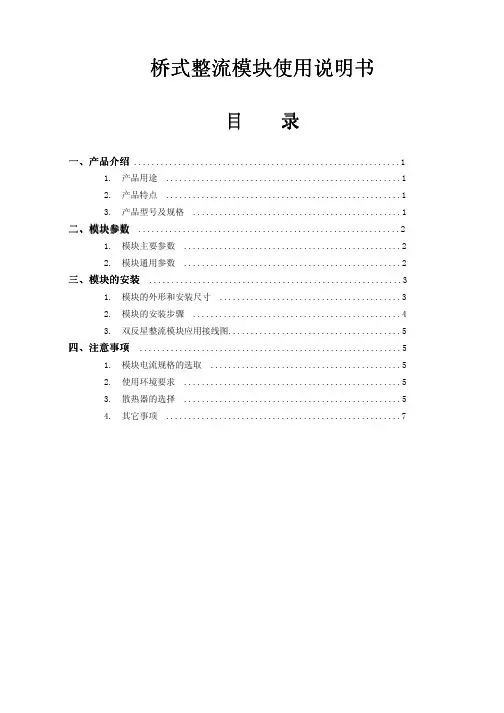

桥式整流模块使用说明书桥式整流模块使用说明书录目 录一、产品介绍 (1)1. 产品用途 (1)2. 产品特点 (1)3. 产品型号及规格 (1)二、模块参数 (2)1. 模块主要参数 (2)2. 模块通用参数 (2)模块的安装 (3)三、模块的安装1. 模块的外形和安装尺寸 (3)2.模块的安装步骤 (4)3.双反星整流模块应用接线图 (5)项 (5)注意事项四、注意事1. 模块电流规格的选取 (5)2. 使用环境要求 (5)3. 散热器的选择 (5)4. 其它事项 (7)一、产品介绍产品介绍1. 产品用途广泛应用于电解、电镀、励磁及各种直流用电场合。
2. 产品特点(1)采用进口方形芯片、高级芯片支撑板,经特殊烧结工艺,保证焊接层无空洞,使用更可靠。
(2)采用DCB板及其它高级导热绝缘材料,导热性能好,导热基板不带电(MDY2000型模块除外),保证使用安全。
(3)热循环负载次数超过国家标准近10倍,使用寿命长。
3. 产品型号及规格(详见表1)表 1注:1.规格栏中的电流为模块在壳温时输出的最大直流电流平均值;电压为最高输入工作线电压有效值。
2.特殊规格,可按用户要求协议定做。
二、模块参数1.模块主要参数(详见表2)注: (1)直流输出平均电流I O为模块对应壳温时的值。
(2)每相输入交流电流有效值I IN(RMS)为模块对应壳温时的值。
(3)正向平均电流I F(AV)为单只芯片对应等效结温为125℃时的值。
(4)反向重复峰值电流I RRM为单只芯片对应等效结温为125℃时的值。
(5)正向(不重复)浪涌电流I FSM为单只芯片对应10ms及45℃时的值。
(6)正向峰值电压V FM为模块在额定电流下每相输入、输出间的压降。
(7)壳温T C为模块壳体导热基板长侧面几何中心点的温度。
(8)表内参数均为最大值。
2.模块通用参数(1)工作频率f为50Hz。
(2)模块绝缘电压V ISO(RMS)≥2000V AC(MDY2000型模块除外)。

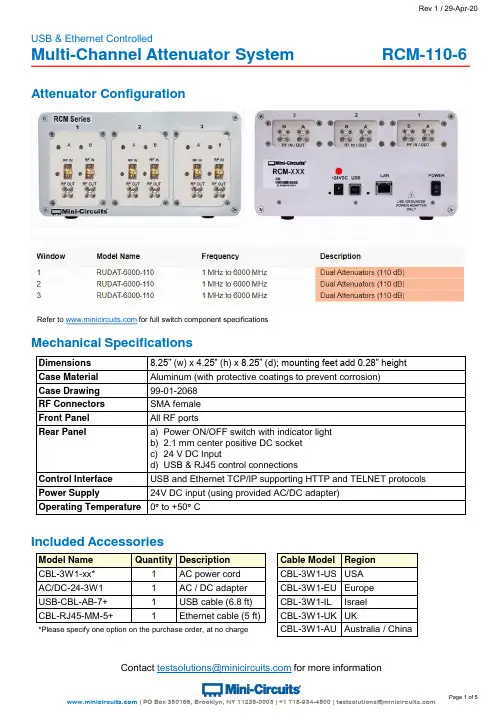

Attenuator ConfigurationRefer to for full switch component specificationsMechanical SpecificationsDimensions8.25” (w) x 4.25” (h) x 8.25” (d); mounting feet add 0.28” height Case Material Aluminum (with protective coatings to prevent corrosion)Case Drawing99-01-2068RF Connectors SMA femaleFront Panel All RF portsRear Panel a)Power ON/OFF switch with indicator lightb) 2.1 mm center positive DC socketc)24 V DC Inputd)USB & RJ45 control connectionsControl Interface USB and Ethernet TCP/IP supporting HTTP and TELNET protocols Power Supply24V DC input (using provided AC/DC adapter)Operating Temperature0°to +50°CIncluded AccessoriesModel Name Quantity Description Cable Model RegionCBL-3W1-xx*1AC power cord CBL-3W1-US USAAC/DC-24-3W11AC / DC adapter CBL-3W1-EU EuropeUSB-CBL-AB-7+1USB cable (6.8 ft)CBL-3W1-IL IsraelCBL-RJ45-MM-5+1Ethernet cable (5 ft)CBL-3W1-UK UK*Please specify one option on the purchase order, at no charge CBL-3W1-AU Australia / ChinaContact for more informationParameterRequirementsInterfaceUSB HID & Ethernet (HTTP & Telnet)SystemRequirementsGUIWindows 98 or laterUSB API DLL Windows 98 or later and programming environment with ActiveX or .NET support USB Direct Programming Linux; Windows 98 or laterEthernetWindows, Linux or Mac computer with a network port and Ethernet TCP / IP supportHardware Pentium II or later with 256 MB RAMApplication Programming Interface (API)Ethernet Support:•Simple ASCII / SCPI command set for attenuator control •Communication via HTTP or Telnet•Supported by most common programming environmentsUSB Support (Windows):•ActiveX COM DLL file for creation of 32-bit programs •.NET library DLL file for creation of 32 / 64-bit programs•Supported by most common programming environments (refer to application note AN-49-001for summary of supported environments)USB Support (Linux):•Direct USB programming using a series of USB interrupt codesFull programming instructions and examples available for a wide range of programming environments / languages.Software SpecificationsSoftware & Documentation Download:•Mini-Circuits’ full software and support package including user guide, Windows GUI, DLL files, programming manual and examples can be downloaded free of charge from https:///softwaredownload/ztm_rcm.html •Please contact ******************************for supportMinimum System Requirements:Case DrawingsRear PanelFront Panel (SP8T Switch Options)Front Panel (SPDT, SP4T, SP6T & Transfer Switch Options)Case Drawings Bottom, Side & Top PanelsCase Drawings Switch Window OptionsAC / DC Power Adapter。

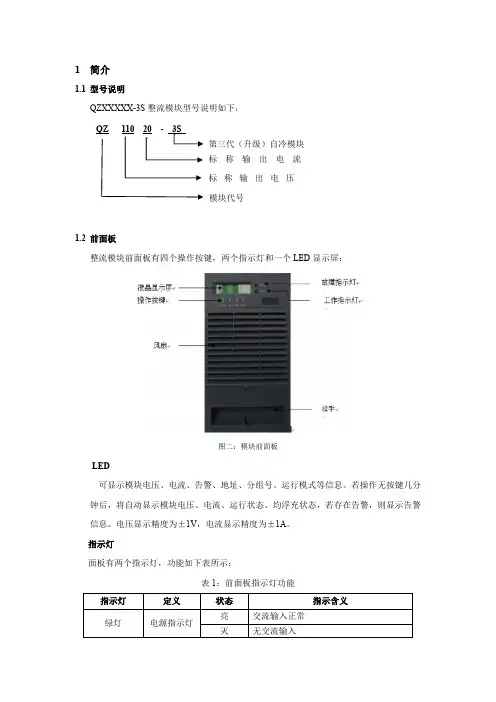

1简介1.1型号说明QZXXXXX-3S 整流模块型号说明如下:1.2前面板整流模块前面板有四个操作按键,两个指示灯和一个LED显示屏:图二:模块前面板LED可显示模块电压、电流、告警、地址、分组号、运行模式等信息。
若操作无按键几分钟后,将自动显示模块电压、电流、运行状态、均浮充状态,若存在告警,则显示告警信息。
电压显示精度为±1V ,电流显示精度为±1A 。
指示灯面板有两个指示灯,功能如下表所示:表1:前面板指示灯功能指示灯定义状态指示含义绿灯电源指示灯亮交流输入正常灭无交流输入红灯故障指示灯亮交流输入过欠压,缺相;直流输出过欠压;过温保护等。
灭无告警或保护异常。
按键模块有四个按键(退出键Esc,光标移动和加减键▲▼,确认键ENT)。
通过按键,可以查询模块信息:模块输出参数、运行状态、地址、通讯方式、软件版本等。
通过按键,可以操作模块和设置模块参数:操作模块开关机、均浮充转换,电压电流校准;设置输出电压、模块地址、限流值、过欠压保护点、通讯方式等。
设置步骤如下:1.按ENT,进入操作和设置界面;2.按▲▼选定需要操作或更改参数的项目;3.按ENT进入相应的操作和参数修改;4.按▲▼加减参数或更改操作选项;5.按ENT保存修改;6.修改参数和操作结束或中断修改时按Esc退出。
2功能介绍保护功能模块具有以下保护功能:输入过欠压保护、输出欠压报警、短路保护(以上几项保护功能在故障去除后模块自动恢复正常工作),输出过压保护(需关机重启)、过温保护(当模块内部散热器温度达到85℃时,模块自动关机,当温度低到70℃以下,模块自动开机运行)。
风扇智能控制风扇起转和停止由负载电流大小控制:对于K3B10LA,风扇的起转和停止对应飞负载电流分别是4.2A和3.6A;对于K3A20LA,风扇的起转和停止对应飞负载电流分别是8.5A和7.3A。
参数设置和校准功能模块可通过面板按键设置模块输出电压、模块地址、限流值、过欠压保护点、通讯方式等。

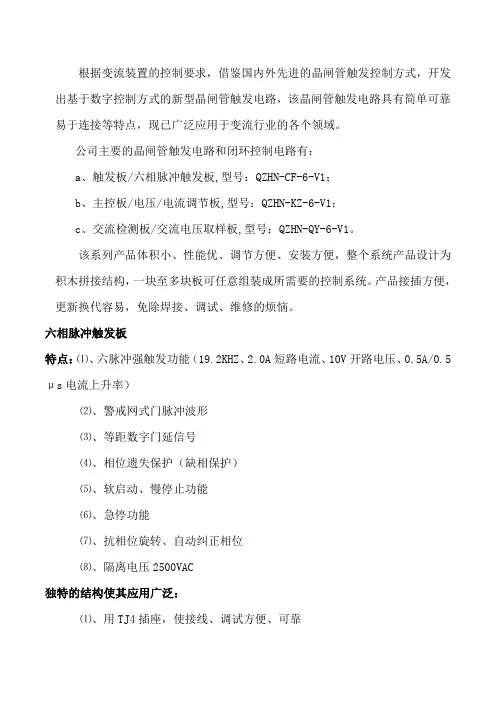

根据变流装置的控制要求,借鉴国内外先进的晶闸管触发控制方式,开发出基于数字控制方式的新型晶闸管触发电路,该晶闸管触发电路具有简单可靠易于连接等特点,现已广泛应用于变流行业的各个领域。
公司主要的晶闸管触发电路和闭环控制电路有:a、触发板/六相脉冲触发板,型号:QZHN-CF-6-V1;b、主控板/电压/电流调节板,型号:QZHN-KZ-6-V1;c、交流检测板/交流电压取样板,型号:QZHN-QY-6-V1。
该系列产品体积小、性能优、调节方便、安装方便,整个系统产品设计为积木拼接结构,一块至多块板可任意组装成所需要的控制系统。
产品接插方便,更新换代容易,免除焊接、调试、维修的烦恼。
六相脉冲触发板特点:⑴、六脉冲强触发功能(19.2KHZ、2.0A短路电流、10V开路电压、0.5A/0.5μs电流上升率)⑵、警戒网式门脉冲波形⑶、等距数字门延信号⑷、相位遗失保护(缺相保护)⑸、软启动、慢停止功能⑹、急停功能⑺、抗相位旋转、自动纠正相位⑻、隔离电压2500VAC独特的结构使其应用广泛:⑴、用TJ4插座,使接线、调试方便、可靠⑵、无相位基准变压器,可直接从整流变压器的原边或副边取基准相位⑶、可方便地和调节板组成控制系统⑷、板上元件少、小;尺寸为:(180*160安装尺寸为:164*144,Φ4孔)。
⑸、带扩展板接口,可根据需要扩展为12-24个脉冲变压器的触发板。
工作原理:该触发板利用锁相环和多芯片合成技术。
根据压控振荡器(VCO)锁定三相同步信号的逻辑关系而设计出的一种晶闸管触发系统。
0.9~5.9V的直流输出电压信号,可控制输出脉冲移相范围从8°~172°可调,任何手动调节器或自动调节器都可很方便地与其相连(包括计算机输出的D/A信号)。
触发电路主要由以下几部分组成:a、相位基准电路b、缓冲放大器c、软启动/(停止电路)d、相位检测电路e、相位锁相环f、延时发生器g、门极脉冲放大器和脉冲变压器。

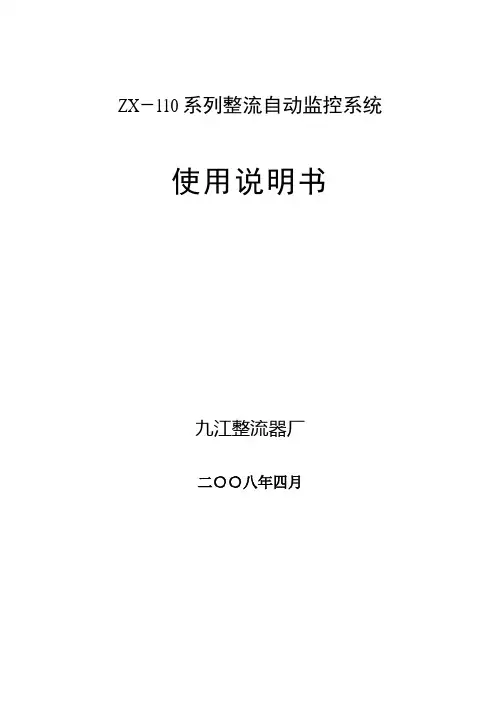

ZX-110系列整流自动监控系统使用说明书九江整流器厂二○○八年四月目录1.概述 (1)2.系统特点 (1)3.使用条件 (1)4.主要技术参数 (2)5.原理简述 (2)6.系统功能 (3)7.系列监控人机界面操作说明 (4)7.1操作监控启动主画面 (5)7.2主接线图 (9)7.3数据监控画面 (9)7.4操作监控画面 (10)7.5故障监控画面 (10)7.6趋势图 (11)7.7报警记录画面 (12)7.8系统管理画面 (13)7.9用户口令管理 (13)7.10退出系统 (13)8.结构特征 (14)9.设备安装 (15)10.调试使用 (15)11.维修及注意事项 (16)附:1PLC硬件配置表………………………………………………………………A-1 2整流综合自动化系统总体网络结构图………………………………………B-11.概述ZX––100系列整流自动监控系统,是我厂针对电化学、电冶金行业整流所供电特点,推出的一种新型的适用于带饱和电抗器稳流的二极管及晶闸管整流系统所构成的整个系列的自动化监控系统。
ZX––100系列整流自动监控系统,主要由设在中央控制室远控屏或操作台上的系列总PLC监控装置所构成。
通过数字通信便可全部机组PLC装置及上位计算机系统相连,在上位机工作站上可以完成全部整流所整流供电设备的远程操作、控制及其故障报警和状态显示,完成各单机组和总系列电流设定和自动调节控制功能。
本系统适用于220KV、110KV、35KV电压及以下等级的电化学、电冶金整流所整流供电中的整流系列自动化控制系统。
2.系统特点ZX––100系列整流自动监控系统特点:1.系列电流及机组有载档位综合智能控制,最大化的发挥整流设备运行效率。
2.具有自动均流功能,各机组电流与系统平均电流偏差控制在一定范围以内。
3.具有掉反馈保护功能,当系列反馈电流消失时自动转到开环运行状态,并保持故障前的输出电流。
3.系列总PLC与各机组分PLC在功能、结构上相对独立,当总、分PLC,出现故障退出时,可以做到不影响整个系列的正常基本运行。

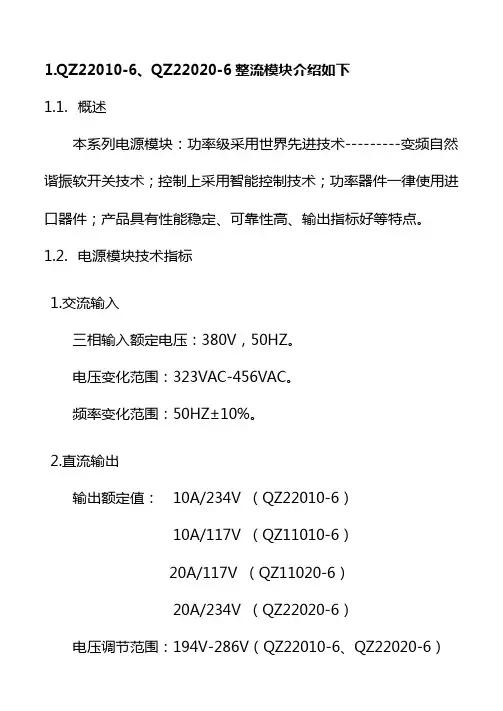

1.QZ22010-6、QZ22020-6整流模块介绍如下1.1.概述本系列电源模块:功率级采用世界先进技术---------变频自然谐振软开关技术;控制上采用智能控制技术;功率器件一律使用进口器件;产品具有性能稳定、可靠性高、输出指标好等特点。
1.2.电源模块技术指标1.交流输入三相输入额定电压:380V,50HZ。
电压变化范围:323VAC-456VAC。
频率变化范围:50HZ±10%。
2.直流输出输出额定值:10A/234V(QZ22010-6)10A/117V(QZ11010-6)20A/117V(QZ11020-6)20A/234V(QZ22020-6)电压调节范围:194V-286V(QZ22010-6、QZ22020-6)97V-143V(QZ11010-6、QZ11020-6)输出限流范围:10%-110%×额定电流稳压精度:≤0.5%稳流精度:≤1%纹波系数:≤0.5%(峰峰值/2)转换效率:在额定输入电压、额定输出电压,满载以上效率>90%,最高效率>92%。
动态响应:在负载25%-50%-25%,50%-75%-50%变化下,超调≤±5%可闻噪声:模块≤55db系统≤60db工作环境温度:-10℃--40℃3.绝缘绝缘电阻:正常大气压,相对湿度<90%,无冷凝条件下,试验电压为1000VDC时,初级对次级、初级对保护地和次级对保护地之间的绝缘电阻≥10M绝缘强度:初级对次级应能承受50Hz、2500VAC耐压1分钟,稳态漏电流≤25mA,无击穿或飞弧现象;或者直流2800Vdc耐压1分钟,稳态漏电流≤1mA,无击穿或飞弧现象;初级对保护地应能承受50Hz、2500VAC耐压1分钟,稳态漏电流≤25mA,无击穿或飞弧现象;或者直流2800Vdc耐压1分钟,稳态漏电流≤1mA,无击穿或飞弧现象;次级对保护地应能承受50Hz、2500VAC耐压1分钟,稳态漏电流≤25mA,无击穿或飞弧现象;或者直流2800Vdc耐压1分钟,稳态漏电流≤1mA,无击穿或飞弧现象;通讯对地打耐压时,必须将模块内部气体放电管去掉,应能承受500Vdc耐压1分钟,稳态漏电流≤1mA,无击穿或飞弧现象。
10A、5A系列充电模块10A、5A系列充电模块有以下二种型号:HD22010—2——输出220V/10AHD22005—2——输出220V/5A1、特点★充电模块采用先进的移相谐振高频开关电源技术,模块效率大于94%。
★模块采用一体化输入输出及通讯端口,并设计为可带电拔插方式,方便了系统维护。
★采用无源PFC技术,功率因数大于0.92。
★具备电磁兼容和安规措施,符合IEC相关标准。
★与传统相控电源比较,输出纹波大大减小。
★模块间的均流采用了低差自主均流技术,多个充电模块并机运行时,具有理想的均流性能。
★模块直流输出采用无级限流方式,可根据负载电流的大小和电池容量,由系统监控模块选择限流点。
稳流精度优于0.5%,模块内设置了短路回缩特性,即使模块处于长期短路状态也不致损坏。
★模块具有保护及告警功能,包括输入过/欠压、缺相、输出过/欠压等。
★充电模块内部监控板在监视控制模块运行情况的同时,还与系统监控模块通信,使充电模块具有遥控、遥测、遥信、遥调功能。
2、工作原理充电模块工作原理如图1—1所示。
图1—1 充电模块原理图三相380V AC交流先整流成高压直流电,再逆变及高频整流为可调脉宽的脉冲电压波,经滤波输出所需的直流电。
采用软开关技术,可以大幅减小功率开关器件的开关损耗,提高转换效率;同时,由于电压变化率(dv/dt)或电流变化率(di/dt)相对减小很多,功率开关器件承受的电应力较小,可靠性得到了提高;另外,由于dv/dt或di/dt的减小,高频开关电源产生的电磁干扰也有很大的改善,被称为“绿色电源”。
充电模块采用了全桥ZVS—PWM软开关先进技术,具有频率恒定,易于控制,可靠性高,实用性能好等特点;通过软开关技术的使用,实现了整机满载效率接近95%,传导干扰符合EN55011。
4、均流技术充电模块采用了先进的低差自主均流技术,多个模块并机工作时,具有非常理想的均流性能,工作原理如图1—2所示。

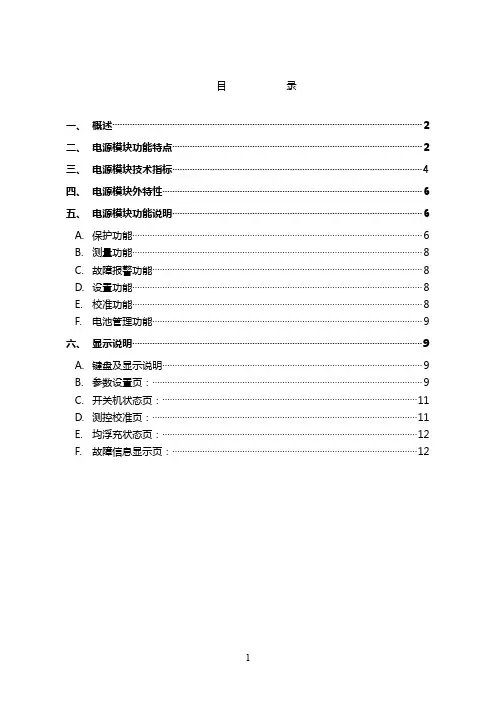

目录一、概述 (2)二、电源模块功能特点 (2)三、电源模块技术指标 (4)四、电源模块外特性 (6)五、电源模块功能说明 (6)A.保护功能 (6)B.测量功能 (8)C.故障报警功能 (8)D.设置功能 (8)E.校准功能 (8)F.电池管理功能 (9)六、显示说明 (9)A.键盘及显示说明 (9)B.参数设置页: (9)C.开关机状态页: (11)D.测控校准页: (11)E.均浮充状态页: (12)F.故障信息显示页: (12)一、概述QZ22020-3L(QZ11040-3L)电源模块:功率级采用世界先进技术---------变频自然谐振软开关技术;控制上采用智能控制技术;功率器件一律使用进口器件;产品具有性能稳定、可靠性高、输出指标好等特点。
二、电源模块功能特点●LCD汉字显示,电源工作状态和工作参数一目了然,在系统主监控工作时,模块接收主监控发出的工作参数,无主监控器时,可以在模块面板上方便的设置模块工作参数,模块可脱离主监控器工作。
●软件校准技术该电源模块采用软件校准技术,模块内部没有一个电位器,通过按键和LCD显示可以校准输出电压、输出限流、电压测量、电流测量;参数调整方便快捷。
●自主均流技术模块采用自主均流技术,可多台模块并机工作,模块间均流偏差小于3%;●变频自然谐振软开关技术为了使开关电源能够在高频下高效率地运行,我公司不断研究开发高频软开关技术,已开发成功LC变频自然谐振技术,使开关过程损耗大为降低,从而进一步减小体积、减轻重量、极大提高电源模块的性能。
A、变频自然谐振软开关优点✧开关损耗小✧可实现高频化(极限頻率可做到1-2MHz)、开关过程在平滑状态下实现✧变频运行,谐波成份小✧无吸收电路✧电流、电压应力小B、LC 变频自然谐振软开关基本原理硬开关过程如图2-1,ZVS 软开关开关过程如图2-2,LC 变频自然谐振软开关开关过程如图2-3。
图2-3LC 自然谐振软开关开关过程功率开关器件的损耗由三部分组成:开通损耗、关断损耗和导通损耗组成,硬开关在开关过程中电压和电流同时变化,即存在高压大电流的状态,此时损耗很大,一般需要加吸收电路减小开关损耗,同时在关断过程中,VDS 会出现过冲,对功率管有较大的损害。

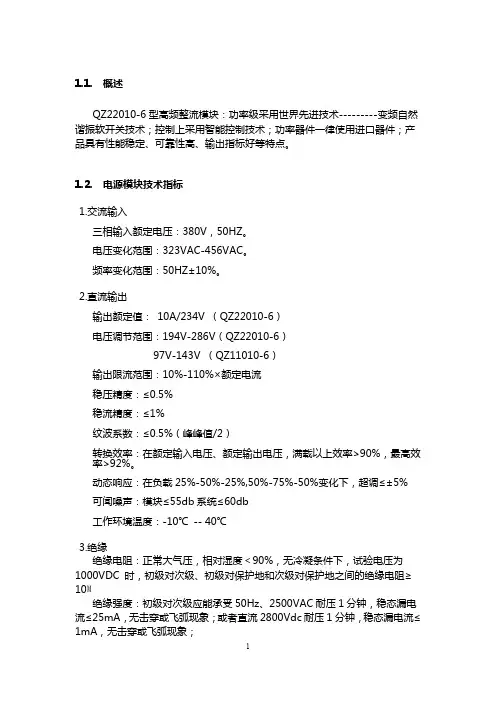

1.1.概述QZ22010-6型高频整流模块:功率级采用世界先进技术---------变频自然谐振软开关技术;控制上采用智能控制技术;功率器件一律使用进口器件;产品具有性能稳定、可靠性高、输出指标好等特点。
1.2.电源模块技术指标1.交流输入三相输入额定电压:380V,50HZ。
电压变化范围:323VAC-456VAC。
频率变化范围:50HZ±10%。
2.直流输出输出额定值:10A/234V(QZ22010-6)电压调节范围:194V-286V(QZ22010-6)97V-143V(QZ11010-6)输出限流范围:10%-110%×额定电流稳压精度:≤0.5%稳流精度:≤1%纹波系数:≤0.5%(峰峰值/2)转换效率:在额定输入电压、额定输出电压,满载以上效率>90%,最高效率>92%。
动态响应:在负载25%-50%-25%,50%-75%-50%变化下,超调≤±5%可闻噪声:模块≤55db系统≤60db工作环境温度:-10℃--40℃3.绝缘绝缘电阻:正常大气压,相对湿度<90%,无冷凝条件下,试验电压为1000VDC时,初级对次级、初级对保护地和次级对保护地之间的绝缘电阻≥10绝缘强度:初级对次级应能承受50Hz、2500VAC耐压1分钟,稳态漏电流≤25mA,无击穿或飞弧现象;或者直流2800Vdc耐压1分钟,稳态漏电流≤1mA,无击穿或飞弧现象;初级对保护地应能承受50Hz、2500VAC耐压1分钟,稳态漏电流≤25mA,无击穿或飞弧现象;或者直流2800Vdc耐压1分钟,稳态漏电流≤1mA,无击穿或飞弧现象;次级对保护地应能承受50Hz、2500VAC耐压1分钟,稳态漏电流≤25mA,无击穿或飞弧现象;或者直流2800Vdc耐压1分钟,稳态漏电流≤1mA,无击穿或飞弧现象;通讯对地打耐压时,必须将模块内部气体放电管去掉,应能承受500Vdc 耐压1分钟,稳态漏电流≤1mA,无击穿或飞弧现象。

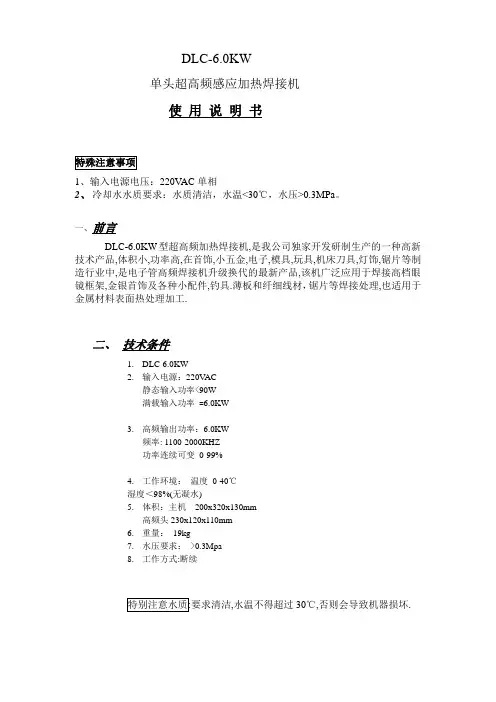

DLC-6.0KW
单头超高频感应加热焊接机
使用说明书
1、输入电源电压:220V AC单相
2、冷却水水质要求:水质清洁,水温<30℃,水压>0.3MPa。
一、前言
DLC-6.0KW型超高频加热焊接机,是我公司独家开发研制生产的一种高新技术产品,体积小,功率高,在首饰,小五金,电子,模具,玩具,机床刀具,灯饰,锯片等制造行业中,是电子管高频焊接机升级换代的最新产品,该机广泛应用于焊接高档眼镜框架,金银首饰及各种小配件,钓具.薄板和纤细线材,锯片等焊接处理,也适用于金属材料表面热处理加工.
二、技术条件
1.DLC-6.0KW
2.输入电源:220V AC
静态输入功率<90W
满载输入功率=6.0KW
3.高频输出功率:6.0KW
频率: 1100-2000KHZ
功率连续可变0-99%
4.工作环境:温度0-40℃
湿度<98%(无凝水)
5.体积:主机200x320x130mm
高频头230x120x110mm
6.重量:19kg
7.水压要求:>0.3Mpa
8.工作方式:断续
要求清洁,水温不得超过30℃,否则会导致机器损坏.
四、系统结构
(1)前面板
(2)后面板
(3)分机后板
0.工作1.频率捕捉2.水压报警3.水温报警4.功率显示 5.功率设置6.脚踏开关插头7.船形开关8.电源线9.空气开关
10.高频输出11.主机进水12高频输出13.主机出水14分机进水15分机进水
五、故障现象与排除。
第二章充电模块2.1 概述HP110、HP220系列智能高频开关电源模块是我公司推出的新一代电力系统直流屏专用充电模块。
该电源模块采用先进的双环软开关控制技术,精选国际名优元器件,模块内部自带CPU,RS485通信接口,输出隔离设计,可带电热插拔,具有稳压稳流精度高,体积小,效率高,性能稳定,安装操作维护灵活方便等优点。
该产品广泛应用于从35KV到550KV不同电压等级的变电站、发电厂及开闭所。
2.2型号说明2.3使用环境◆室内使用,海拔高度不超过2000米。
◆设备运行的环境温度不低于-10℃,不高于+40℃,设备储存的环境温度不低于-25℃,不高于+55℃。
◆环境最大相对湿度不超过90%(环境温度25℃时)。
◆运行地点无导电或爆炸尘埃,无腐蚀金属和破坏绝缘的气体或蒸气。
◆交流输入电网电压幅值的持续波动范围不超过额定值的-15% ~+20%。
电网频率波动范围不超过50Hz±10%。
2.4主要性能指标2.5工作原理及主要特点上图为电源模块的工作原理框图。
三相交流输入经EMI滤波电路对输入电源作净化处理,消除高频干扰及吸收电网瞬态冲击,经三相整流、滤波,将交流市电变换直流。
浪涌抑制部分用作消除开机浪涌电流。
功率变换部分将整流滤波后变成直流的市电再变成高频交流,经主功率变压器隔离,输出整流滤波转换成稳定的直流输出。
电压反馈、电流反馈、PWM脉宽调制控制电路实现输出电压、电流的控制与调节,确保输出的稳定及可调整性。
辅助电源负责提供模块内部各控制调节部分的工作电源。
输入过欠压监测用以监测输入交流的变化,当输入过压或欠压时送出关机信号,关闭电源。
当模块内部温度超过设定值时,过热保护电路动作,关机保护模块不致因过热损坏。
CPU监控单元主要监测电源运行数据,控制电源运行状态,并通过通信接口(RS485)与系统通信,实现设备智能化。
1.采用三相无中线方式整流,三相电流自然平衡,无中线电流过大问题,提高电源工作可靠性。
1、QZ11010-6、QZ11020-6整流模块介绍如下1.1.概述本系列电源模块:功率级采用世界先进技术---------变频自然谐振软开关技术;控制上采用智能控制技术;功率器件一律使用进口器件;产品具有性能稳定、可靠性高、输出指标好等特点。
1.2.电源模块技术指标1.交流输入三相输入额定电压:380V,50HZ。
电压变化范围:323VAC-456VAC。
频率变化范围:50HZ±10%。
2.直流输出输出额定值:10A/234V(QZ22010-6)10A/117V(QZ11010-6)20A/117V(QZ11020-6)20A/234V(QZ22020-6)电压调节范围:194V-286V(QZ22010-6、QZ22020-6)97V-143V(QZ11010-6、QZ11020-6)输出限流范围:10%-110%×额定电流稳压精度:≤0.5%稳流精度:≤1%纹波系数:≤0.5%(峰峰值/2)转换效率:在额定输入电压、额定输出电压,满载以上效率>90%,最高效率>92%。
动态响应:在负载25%-50%-25%,50%-75%-50%变化下,超调≤±5%可闻噪声:模块≤55db系统≤60db工作环境温度:-10℃--40℃3.绝缘绝缘电阻:正常大气压,相对湿度<90%,无冷凝条件下,试验电压为1000VDC时,初级对次级、初级对保护地和次级对保护地之间的绝缘电阻≥10M绝缘强度:初级对次级应能承受50Hz、2500VAC耐压1分钟,稳态漏电流≤25mA,无击穿或飞弧现象;或者直流2800Vdc耐压1分钟,稳态漏电流≤1mA,无击穿或飞弧现象;初级对保护地应能承受50Hz、2500VAC耐压1分钟,稳态漏电流≤25mA,无击穿或飞弧现象;或者直流2800Vdc耐压1分钟,稳态漏电流≤1mA,无击穿或飞弧现象;次级对保护地应能承受50Hz、2500VAC耐压1分钟,稳态漏电流≤25mA,无击穿或飞弧现象;或者直流2800Vdc耐压1分钟,稳态漏电流≤1mA,无击穿或飞弧现象;通讯对地打耐压时,必须将模块内部气体放电管去掉,应能承受500Vdc耐压1分钟,稳态漏电流≤1mA,无击穿或飞弧现象。
4.模块通信功能:遥测:将模块输出电压,输出电流等,在主监控下显示。
遥信:将模块工作状态(保护/故障/正常)信号传递给主监控。
遥控:可通过监控单元实现本机的开关机、电池管理功能。
5.结构外型:表:模块外形尺寸与重量模块型号D/MM W/MM H/MM M/KG QZ11010-631688178 3.5 QZ22010-6316881784 QZ11020-6316881784 QZ22020-64158817861.3.电源模块外特性●模块前面板●模块电源后面板1.4.输入输出接口说明模块输入输出接口一体化插座图模块输入输出接口一体化插座管脚说明管脚号定义功能管脚号定义功能PIN1U、V、W交流电源输入端,三相三线制输入。
PIN11SHARE+均流正PIN2PIN12SHARE-均流负PIN3PIN15OUT+输出正线PIN7RS485A通讯A PIN16OUT-输出负线PIN8RS485A通讯B PIN18PE保护地电源模块功能说明1.保护功能●输出过压保护输出电压过高对用电设备会造成灾难性事故,为杜绝此类情况发生,我公司的电源模块内有过压保护电路,出现过压后电源自动锁死,模块上故障指示红灯亮,故障模块自动退出工作;过压保护点设为310V±10V(QZ22010-6、QZ22020-6)或者155V±5V (QZ11010-6、QZ11020-6).●输出限流保护电源模块的输出功率受到限制,输出电流不能无限增大,因此每个模块输出电流最大限制为额定输出电流的1.1倍,如果超负荷,模块自动调低输出电压以保护电源。
●短路保护输出限流使输出电压低于60V(QZ11010-6、QZ11020-6)/120V(QZ22010-6、QZ22020-6)时,输出电流进行回缩,短路时,输出电流回缩至10%*标称电流,此时输出能量很小,电流振荡很大,模块和监控屏上电流均显示为0。
下图以QZ11010-6为例,●电源模块并联保护每个模块内部均有并联保护电路,保证故障模块自动退出系统,而不影响其它正常模块的工作。
模块并机输出示意图如下图所示。
●过温保护电源模块并机输出示意图电源模块N ···+-并联保护电路电源模块2并联保护电路电源模块1并联保护电路过温保护主要是保护大功率变流器件,这些器件的结温和电流过载能力均有安全极限值,正常工作情况下,模块设计留有足够余量。
模块内部散热器温度超过70±5℃时自动关机保护,对应额定输入输出的环温保护点为55°,回差10-15°,可自恢复。
●过流保护过流保护主要保护大功率变流器件,在变流的每一个周期,如果通过电流超过器件承受电流,关闭功率器件,达到保护功率器件的目的。
过流保护可自动恢复。
●输入过欠压和缺相保护模块正常输入范围为323Vac-456Vac,当输入低于293±10Vac、高于486±10Vac或者缺相时,模块自动关闭输出,输入正常自动恢复。
●输出软件过压和差压保护输出软件保护模块不可设置,监控可设,锁死;显示电压比设置电压高4V持续一分钟,则差压保护,并锁死。
●风扇故障保护检测到风扇故障则模块关机,然后再连续检测到三次风扇故障,锁死。
锁死后才报风扇故障。
2.测量功能测量电源模块输出电压和电流以及模块的工作模式,并通过数码管显示,使用者可以直观方便的了解模块工作状态。
3.故障代码显示功能在出现故障时模块前面板数码管显示屏上显示故障代码,用户能方便的对模块故障定位,便于及时排除故障。
4.模块设置功能自动模式(-A-)①.模块无监控通讯时,输出电压不可设,默认为234V/117V;输出限流点不可设置,默认为11A/22A。
②.模块受监控控制时,输出电压可设,范围为194-286V/97-143V;限流点可设1A-11A/2A-22A,性能指标保证范围为2A~10A/4A-20A。
③.此模式下模块可受监控控制,同时上传模块工作状态。
●手动模式(-A-)①.手动模式下模块不受监控控制(输出电压、限流点、软件过压保护点),但是会上传模块工作状态,因此485通讯线可以接在总线上。
②.手动模式下,输出电压可设,范围为194-286V/97-143V,调节步进1V;限流点不可设。
●模块分组(1-5)现场应用时,模块可能会有分组的需求,请将输出正负连在一起的所有模块设置为同一组号,然后在监控上对应组号进行控制。
485通讯线不同组也可以接在一起。
●通讯地址(A00-32)模块内部的通讯地址和分组设置应与监控屏上的分组和组内模块数量对应。
例如:1.监控屏上设置模块组1的模块数量为3、模块组2的模块数量为4、模块组3的模块数量为5,则需要有3个模块设置组号为1,地址分别为01/02/03,4个模块设置组号为2,地址分别为04/05/06/07,5个模块设置组号为3,地址分别为08/09/10/112.监控屏上设置模块组1的模块数量为3、模块组2的模块数量为0、模块组3的模块数量为4,则需要有3个模块设置组号为1,地址分别为01/02/03,4个模块设置组号为3,地址分别为04/05/06/07。
5.断电保存和通信中断数据保存只有通讯地址、校准系数、模块分组、工作模式、手动模块下的输出电压在断电后和通讯中断后保存,其余均恢复默认值;通讯中断后持续1分钟后报通讯故障,自动模式下通讯故障后,输出电压取较小值(额定输出与设定输出比较)。
1.5.显示按键及指示灯说明显示按键说明显示项设置范围输出电压194-286V/97-143V输出电流11A/22A通讯地址A00-32模块分组1-5运行方式自动(-A-)/手动(-C-)异常代码交流保护(F01)、过温保护(F02)、输出欠压或短路告警(F03);软件过压保护(E11)、软件差压保护(E12)、风扇故障保护(E13)、硬件输出保护(E14),通讯故障(E15)“▲按键”长按从显示项进入或退出(不保存设置)设置项“▼按键”长按从显示项进入或退出(保存设置)设置项“▲按键”、“▼按键”短按显示项之间切换或设置项中加减指示灯说明需要定义并区分待机、工作、保护和故障四种状态。
绿灯:交流供电指示灯常亮:模块供电正常灭:交流断电,输入保险断,辅助电源坏下绿灯灭闪烁:待机(监控屏把模块关机)状态下绿灯闪烁。
黄灯:模块保护指示灯常亮:交流保护(过压、欠压、缺相),过温保护,输出欠压或短路告警;闪烁:模块设置为手动模式红灯:模块故障指示灯常亮:软件过压保护、软件差压保护、风扇故障保护、硬件输出保护闪烁:模块通讯故障(手动模式下通讯故障也不报警)。
2.托架安装及开孔尺寸托架型号适用产品TJ-QZ22010-6-1QZ22010-6、QZ11010-6、QZ11020-6 TJ-QZ22020-6-1QZ22020-62.1托架结构尺寸图托架总长度L1/MM 横梁固定孔间距L2/MM适用模块330270TJ-QZ22010-6-1托架横梁固定孔间距尺寸一样,其余不影响安装使用的尺寸有极小差别(5mm以内)419363TJ-QZ22020-6-12.2固定托架用横梁开孔尺寸图(此横梁可兼容安装2~5个单位托架,模块共用)2.3面板开孔尺寸图(模块共用)安装开孔示意图1位安装开孔尺寸图2位安装开孔尺寸图3位安装开孔尺寸图4位安装开孔尺寸图5位安装开孔尺寸图3.背板接线说明(强电线固定使用M4螺钉)附:售后服务体系我公司设有专门的售后服务机构,由专业的技术人员组成,包括24小时电话技术指导服务,售后服务工程师现场服务,机器设备返修服务等。
