FY不锈钢液下泵性能及技术参数

【FY系列不锈钢液下泵】产品：【FY系列不锈钢液下泵】产品简介：FY系列液下泵是本单位在传统耐腐蚀液下泵基础上，融合瑞士苏尔寿公司同类产品的先进技术，经改进设计而生产的新型泵；该泵取消了其他液下泵普遍采用的机械密封和选用了独特结构的叶轮，使泵高效节能、无泄漏、寿命特长，从而广泛应用于石油、化工、制药、造纸、冶金、污水处理等行业。

【FY系列不锈钢液下泵】型号意义：材料HT2001Cr18Ni9Ti Crl8Nil2M02Ti叶轮离心式双平衡叶轮开式双平衡叶轮代号T B M代号L K【FY系列不锈钢液下泵】产品特点：1．泵为立式液下泵，外形美观，直接安装在被输送介质的储存器上，无额外占地面积，从而降低了基建投入。

2．取消了机械密封，解决了其他液下泵因机械密封容易磨损而须经常维修的烦恼，节约了泵的运行成本，提高了工作效率。

3．采用了独特的离心式双平衡叶轮，供输送不含固体颗粒等清洁的介质，振动噪音特低，效率高；采用开式双平衡叶轮，供输送不清洁带有固体颗粒及短纤维的液体，运行平稳、不堵塞。

【FY系列不锈钢液下泵】结构图：【FY系列不锈钢液下泵】性能参数：型 号 出口直径 mm 流量扬程 m 转速 r/min 功率(kw)液下长度（mm)m 3/h L/s 轴功率 电机功率 25FY-16 25 3.6 1 16 2900 0.713 1.5 500 至 300025FY-16A 25 3.27 0.91 13 2900 0.713 1.5 25FY-25 25 3.6 1 25 2900 1.16 2.2 25FY-25A 25 3.27 0.91 20 2900 1.16 2.2 25FY-41 25 3.6 1 41 2900 2.51 4 25FY-41A 25 3.27 0.91 33 2900 2.51 3 40FY-16 32 7.2 2 16 2900 0.78 2.2 40FY-16A 32 6.55 1.82 13 2900 0.78 1.5 40FY-26 32 7.2 2 26 2900 1.45 3 40FY-26A 32 6.55 1.82 21 2900 1.45 3 40FY-40 32 7.2 2 40 2900 2.53 5.5 40FY-40A 32 6.55 1.82 32 2900 2.53 5.5 50FY-16 40 14.4 4 16 2900 1.18 3 50FY-16A 40 13.1 3.64 13 2900 1.18 3 50FY-25 40 14.4 4 25 2900 1.96 4 50FY-25A 40 13.1 3.64 20 2900 1.96 3 50FY-40 40 14.4 4 40 2900 3.73 7.5 50FY-40A 40 13.1 3.61 33 2900 3.73 5.5 65FY-16 50 28.8 8 16 2900 2.16 4 65FY-16A 50 26.2 7.28 13 2900 2.16 3 65FY-25 50 28.8 8 25 2900 3.56 5.5 65FY-25A 50 26.2 7.28 21 2900 3.56 5.5 65FY-40 50 28.8 8 40 2900 6.04 11 65FY-40A 50 26.2 7.28 33 2900 6.04 11 80FY-15 65 54 15 15 2900 3.34 7.5 80FY-15A 65 49.1 13.65 12 2900 3.34 7.5 80FY-24 65 54 15 24 2900 5.43 11 80FY-24A 65 49.1 13.65 20 2900 5.43 11 80FY-38 65 54 15 38 2900 9.64 18.5 80FY-38A 65 49.1 13.65 31 2900 9.64 15 100FY-23 80 100.8 28 23 2900 9.25 18.5 100FY-23A 80 91.8 25.5 18 2900 9.25 15 100FY-37 80 100.8 28 37 2900 14.73 22 100FY-37A8091.825.531290014.7322【FY 系列不锈钢液下泵】性能曲线图：【FY系列不锈钢液下泵】安装尺寸图：型号W M H D D0n-m A B A1B1A2B2n1-m1Dg D1D01n2-m2 25-164201952055605108-ф1860040051035017016010-ф1825115854-ф14 25-254201952055605108-ф1860040051035017016010-ф1825115854-ф14 25-414201952055605108-ф1860040051035017016010-ф1825115854-ф14 40-164201952055605108-ф1860040051035017016010-ф183********-ф18 40-264201952055605108-ф1860040051035017016010-ф183********-ф18 40-404202252055605108-ф1860040051035017016010-ф183********-ф18 50-164202052055605108-ф1860040051035017016010-ф184********-ф18 50-254202052055605108-ф1860040051035017016010-ф184********-ф18 50-404202252055605108-ф1860040051035017016010-ф184********-ф18 65-1655031025070065012-ф1875045066036022018010-ф185********-ф18 65-2555031025070065012-ф1875045066036022018010-ф185********-ф18 65-4055031025070065012-ф1875045066036022018010-ф185********-ф1880-1555031027070065012-ф1875045066036022018010-ф186********-ф18 80-2555031027070065012-ф1875045066036022018010-ф186********-ф18 80-3855031027070065012-ф1875045066036022018010-ф186********-ф18 100-2355031027570065012-ф1875045066036022018010-ф188********-ф18 100-3755031027570065012-ф1875045066036022018010-ф188********-ф18【FY系列不锈钢液下泵】使用注意事项：拆卸与装配1、如更换或检查叶轮，可关闭出阀门，卸去法兰连接螺栓和底板连接螺栓，用起重工具将泵吊出容器。

50fy-25
50fy-25液下泵
50fy-25液下泵用 途：
50fy-25液下泵具有运转宁静、维修方便、耐腐蚀性强等特点，广泛适用于化工，石油，废水处理等工业部门。

50fy-25液下泵设计特点：
50fy-25液下泵根据伸入容器长度的不同(一般为1至2.5m)而制成规格。

工作部分淹没于液体中，泵运转产生的轴向及径向力分别由滚动轴承及滑动轴承支撑;因此运行宁静无嘈音，轴封无液体飞溅现象。

密封填料处有冷却系统,可根据用户使用介质的温度，用冷却水带走热量。

50fy-25液下泵型号意义
50——水泵进口直径
fy——液下泵
25——水泵设计点扬程
50fy-25液下泵结构与材料
轴套：1Cr18Ni9Ti
密封垫：氟橡胶
泵轴：1Cr18Ni9Ti
衬套：填充聚四氟乙烯
止漏环：填充聚四氟乙烯
泵体：1Cr18Ni9Ti
叶轮：1Cr18Ni9Ti。

FY型液下泵型号意义及使用条件
该型号液下泵的型号意义如下：
1.F代表离心泵的类型，Y代表液下泵的类型。

2.数字1表示泵的排量范围的系列编号，数字越大表示排量越大。

3. 数字2表示泵的出口直径（如2代表50mm，4代表100mm）。

4.数字3表示泵的轴功率（单位为千瓦）。

1.温度范围：液下泵可输送的液体温度范围通常为0℃-80℃。

如果
需要输送高温液体，则需要选用耐高温的材料制造的液下泵。

2.最大固体颗粒直径：液下泵可以输送含有一定固体颗粒的液体，但
要注意固体颗粒的直径应小于泵的最大允许值。

3.PH值范围：液下泵的材料一般适用于PH值为4-10的液体，如果
需要输送PH值超过这个范围的液体，则需要选择特殊材料制造的液下泵。

4.额定电压：液下泵的额定电压通常为380V，如果需要其他电压供电，则需要使用变频器或其他电气设备进行调整。

5.安装环境：液下泵需安装在干燥、通风、无腐蚀气体及导电性气体
的环境中。

并且应保证电机与电源接地可靠。

6.使用介质：液下泵可以输送各种非腐蚀性液体，包括普通水、清水、污水、废水等。

总结起来，FY型液下泵主要用于输送非腐蚀性液体，特别适用于含
有固体颗粒的污水和废水。

它的使用条件包括液体温度范围、固体颗粒直
径、PH值范围、额定电压、安装环境等多个因素。

根据实际需求，选用适当型号的液下泵，可以保证其正常、高效地运行。

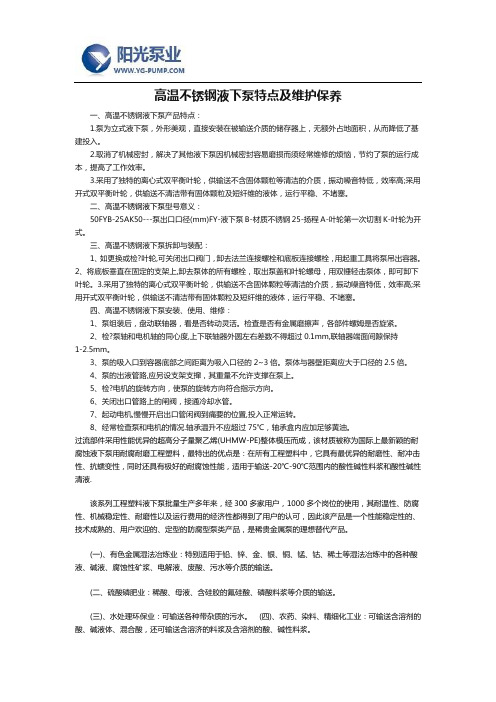

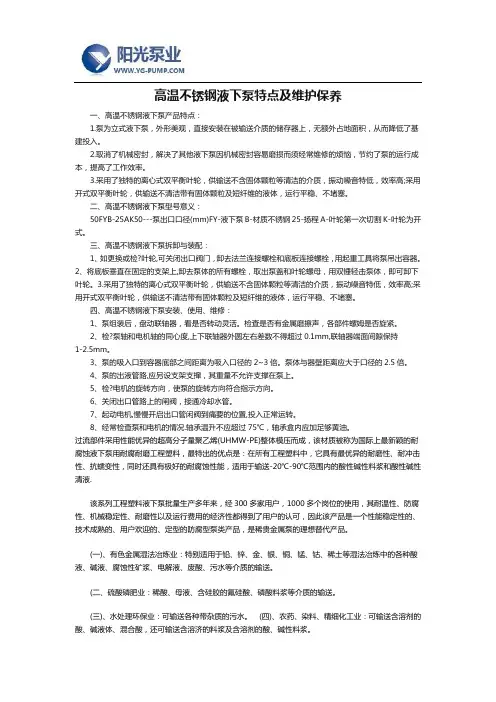

高温不锈钢液下泵特点及维护保养一、高温不锈钢液下泵产品特点：1.泵为立式液下泵，外形美观，直接安装在被输送介质的储存器上，无额外占地面积，从而降低了基建投入。

2.取消了机械密封，解决了其他液下泵因机械密封容易磨损而须经常维修的烦恼，节约了泵的运行成本，提高了工作效率。

3.采用了独特的离心式双平衡叶轮，供输送不含固体颗粒等清洁的介质，振动噪音特低，效率高;采用开式双平衡叶轮，供输送不清洁带有固体颗粒及短纤维的液体，运行平稳、不堵塞。

二、高温不锈钢液下泵型号意义：50FYB-25AK50---泵出口口径(mm)FY-液下泵B-材质不锈钢25-扬程A-叶轮第一次切割K-叶轮为开式。

三、高温不锈钢液下泵拆卸与装配：1、如更换或检?叶轮,可关闭出口阀门，卸去法兰连接螺栓和底板连接螺栓，用起重工具将泵吊出容器。

2、将底板垂直在固定的支架上,卸去泵体的所有螺栓，取出泵盖和叶轮螺母，用双锤轻击泵体，即可卸下叶轮。

3.采用了独特的离心式双平衡叶轮，供输送不含固体颗粒等清洁的介质，振动噪音特低，效率高;采用开式双平衡叶轮，供输送不清洁带有固体颗粒及短纤维的液体，运行平稳、不堵塞。

四、高温不锈钢液下泵安装、使用、维修：1、泵组装后，盘动联轴器，看是否转动灵活。

检查是否有金属磨擦声，各部件螺姆是否旋紧。

2、检?泵轴和电机轴的同心度,上下联轴器外圆左右差数不得超过0.1mm,联轴器端面间隙保持1-2.5mm。

3、泵的吸入口到容器底部之间距离为吸入口径的2~3倍。

泵体与器壁距离应大于口径的2.5倍。

4、泵的出液管路,应另设支架支撺，其重量不允许支撑在泵上。

5、检?电机的旋转方向，使泵的旋转方向符合指示方向。

6、关闭出口管路上的闸阀，接通冷却水管。

7、起动电机,慢慢开启出口管闲阀到痛要的位置,投入正常运转。

8、经常检查泵和电机的情况.轴承温升不应超过75℃，轴承盒内应加足够黄油。

过流部件采用性能优异的超高分子量聚乙烯(UHMW-PE)整体模压而成，该材质被称为国际上最新颖的耐腐蚀液下泵用耐腐耐磨工程塑料，最特出的优点是：在所有工程塑料中，它具有最优异的耐磨性、耐冲击性、抗蠕变性，同时还具有极好的耐腐蚀性能，适用于输送-20℃-90℃范围内的酸性碱性料浆和酸性碱性清液.该系列工程塑料液下泵批量生产多年来，经300多家用户，1000多个岗位的使用，其耐温性、防腐性、机械稳定性、耐磨性以及运行费用的经济性都得到了用户的认可，因此该产品是一个性能稳定性的、技术成熟的、用户欢迎的、定型的防腐型泵类产品，是稀贵金属泵的理想替代产品。

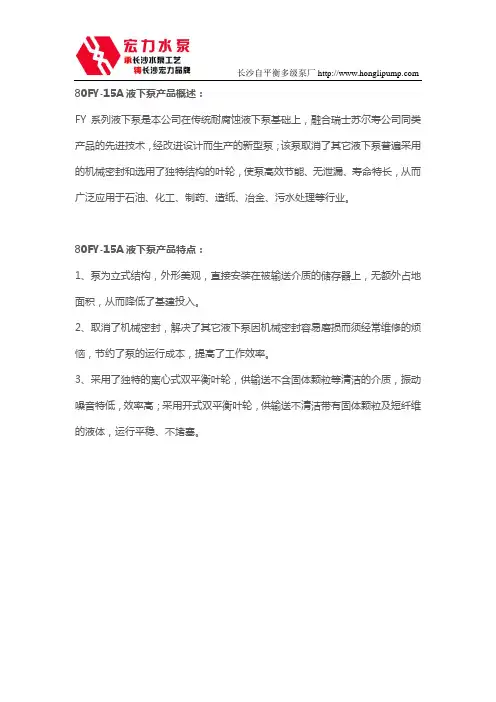

长沙自平衡多级泵厂 80FY-15A液下泵产品概述：
FY系列液下泵是本公司在传统耐腐蚀液下泵基础上，融合瑞士苏尔寿公司同类产品的先进技术，经改进设计而生产的新型泵；该泵取消了其它液下泵普遍采用的机械密封和选用了独特结构的叶轮，使泵高效节能、无泄漏、寿命特长，从而广泛应用于石油、化工、制药、造纸、冶金、污水处理等行业。

80FY-15A液下泵产品特点：
1、泵为立式结构，外形美观，直接安装在被输送介质的储存器上，无额外占地面积，从而降低了基建投入。

2、取消了机械密封，解决了其它液下泵因机械密封容易磨损而须经常维修的烦恼，节约了泵的运行成本，提高了工作效率。

3、采用了独特的离心式双平衡叶轮，供输送不含固体颗粒等清洁的介质，振动噪音特低，效率高；采用开式双平衡叶轮，供输送不清洁带有固体颗粒及短纤维的液体，运行平稳、不堵塞。

FY型液下泵操作规程FY型液下泵是一种专门用于输送含固体颗粒或纤维的废水或污水的排水设备，其结构紧凑，运行稳定，操作简便，是城市污水处理和工业废水处理中不可或缺的设备之一。

以下是FY型液下泵的操作规程。

一、准备工作1.检查泵的外观，确认无破损、变形等情况。

2.检查电源，电压是否有波动、电气设备是否接地等。

3.检查密封、轴承等部件，是否有异常情况。

4.检查水源是否通畅，不可有杂质、空气等。

二、操作步骤1.将电源接通，启动控制系统，确认电流是否正常。

2.检查液下泵的进口、出口、水源的通畅情况，确认无堵塞等情况。

3.将泵浸入水中，泵的底部应该与水平面保持一定的距离，不得直接接触底部。

4.启动油泵，加注润滑油。

5.打开进、出口阀门，让排水设备进入到液下泵中，启动液下泵。

6.检查液下泵的运行情况，包括泵的运行状态、电压、电流、温度等。

7.当泵运行结束后，关闭出口阀门，停止液下泵运转，将泵从水中取出并清理。

三、注意事项1.严格按照操作规程操作，不得随意更改液下泵的参数、操作方式、维护保养等。

2.注意液下泵的运行状态，对于异常情况及时停机检修。

3.在清理液下泵时，需要切断电源，防止电器设备受到损坏。

4.液下泵的进、出水口的阀门需要在开启和关闭时慢慢旋转，避免强行关闭或开启，造成阀门损坏或堵塞。

5.液下泵在运行中产生的噪音、振动、温度升高等情况应及时检查。

6.设备长时间停机时，应该拆除液下泵并对其进行清洗、养护等工作。

7.定期对液下泵进行维护保养，如更换轴承、密封等设备。

8.不得让液下泵长时间在干转态下，以避免出现损坏。

目录一、概述 (1)二、结构特点 (1)三、泵用材质 (2)四、安装说明 (2)五、使用说明 (2)六、运转及维护保养 (3)七、可能发生的故障及其解决方法 (4)八、泵结构图 (5)九、泵性能表 (6)十、泵外形和安装尺寸图 (17)十一、泵出口法兰尺寸表 (18)附表1：估计管道摩擦损失扬程用表 (19)附表2：各种阀及弯道折合直管长度 (19)一、概 述FY系列液下泵是我公司结合国内和国外先进结构自主开发的新产品。

全系列泵采用优秀水力模型，泵具有较高的效率，设计技术成熟先进，结构合理可靠，性能稳定，运转平稳。

FY系列液下泵广泛用于石油、化工、冶金等行业输送温度不高于104℃清洁或含有少量软颗粒及不易结晶的介质。

如果输送含有较多杂质或短纤维的介质，将采用开式或半开式无阻塞叶轮，泵型号标记为FYW。

对于扬程较高的泵，将采用多级液下泵的形式。

泵性能范围：流量 2 ~ 1600m3/h扬程4 ~ 132m泵型号意义：65 FY (L) (W) (D) – 40 A泵叶轮外径经一次切割，流量、扬程降低泵扬程40mFY--普通液下泵， W--污水液下泵， L--低速液下泵D—多级液下泵泵出口直径65mm二、结构特点FY系列泵属单级单吸立式液下泵，占地面积小，泵体和叶轮浸没在介质中，泵进口不需装底阀及抽真空设备就能启动工作，并且不存在轴封泄漏问题。

泵主要零件有泵体、叶轮、泵盖、轴、接管、出液管，轴承架、轴承盒、轴承套等。

液上轴承为滚动轴承。

液下轴承为滑动轴承（导轴承）。

FY系列泵属于悬臂式立式泵，液下深度越短，泵运行就越稳定可靠。

对于液下深度较深的泵，设有中间导轴承，中间导轴承的数量依液下深度的增加而增加。

中间导轴承润滑一般采用内图1 图2接自冲洗管的自润滑方式（图1），如果输送的介质较脏或含有硬颗粒则采用外接冲洗管的外润滑方式（图2）。

泵进口一般情况下不装吸入管。

如果液下深度较深，为提高泵的可靠性和运转平稳性，可以在泵的进口加吸入管。

液下泵型号意义及性能参数
上海阳光泵业制造有限公司座落于上海市金山工业园区，是国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，注册资本1100万元。

主导产品包括：螺杆泵、隔膜泵、液下泵、磁力泵、排污泵、化工泵、多级泵、自吸泵、齿轮油泵、计量泵、卫生泵、真空泵、潜水泵、转子泵等类别。

产品以优越的性能，精良的品质已获得各项专业认证证书及客户的认可。

公司拥有多名水泵专家和各类中高级工程师，不断的开发制造，升级换代产品年年都有问世。

一、FYR型高温液下泵产品概述：
FYR型高温液下泵是本单位在传统耐腐蚀液下泵基础上，融合瑞士苏尔寿公司同类产品的先进技术，经改进设计而生产的新型泵；FYR型高温液下泵取消了其他液下泵普遍采用的机械密封和选用了独特结构的叶轮，使泵高效节能、无泄漏、寿命特长，FYR型高温液下泵广泛应用于石油、化工、制药、造纸、冶金、污水处理等行业。

二、产FYR型高温液下泵品特点：
1．FYR型高温液下泵为立式液下泵，外形美观，直接安装在被输送介质的储存器上，无额外占地面积，从而降低了基建投入。

2．FYR型高温液下泵取消了机械密封，解决了其他液下泵因机械密封容易磨损而须经常维修的烦恼，节约了泵的运行成本，提高了工作效率。

3．FYR型高温液下泵采用了独特的离心式双平衡叶轮，供输送不含固体颗粒等清洁的介质，振动噪音特低，效率高；耐腐蚀液下泵采用开式双平衡叶轮，供输送不清洁带有固体颗粒及短纤维的液体，运行平稳、不堵塞。

三、FYR型高温液下泵型号意义：

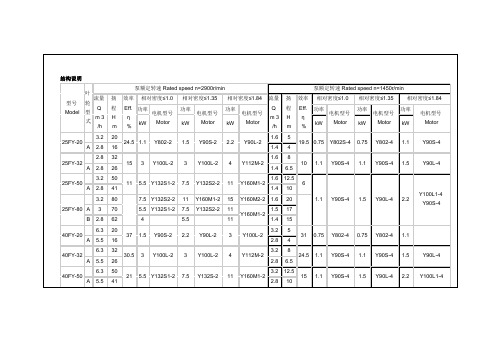

四、FYR型高温液下泵性能参数：。

长沙自平衡多级泵厂 65FY-80液下泵产品概述：
FY系列液下泵是本公司在传统耐腐蚀液下泵基础上，融合瑞士苏尔寿公司同类产品的先进技术，经改进设计而生产的新型泵；该泵取消了其它液下泵普遍采用的机械密封和选用了独特结构的叶轮，使泵高效节能、无泄漏、寿命特长，从而广泛应用于石油、化工、制药、造纸、冶金、污水处理等行业。

65FY-80液下泵产品特点：
1、泵为立式结构，外形美观，直接安装在被输送介质的储存器上，无额外占地面积，从而降低了基建投入。

2、取消了机械密封，解决了其它液下泵因机械密封容易磨损而须经常维修的烦恼，节约了泵的运行成本，提高了工作效率。

3、采用了独特的离心式双平衡叶轮，供输送不含固体颗粒等清洁的介质，振动噪音特低，效率高；采用开式双平衡叶轮，供输送不清洁带有固体颗粒及短纤维的液体，运行平稳、不堵塞。
