UPS维护报告

UPS更换报告1. 引言UPS（不间断电源）是一种用于电力供应系统的关键设备，其作用是在电网停电或电压波动时提供备用电力。

然而，由于长时间使用或损坏，UPS可能需要更换。

本文将介绍UPS更换的步骤和注意事项。

2. 步骤一：检查UPS状态在进行UPS更换之前，首先需要检查UPS的状态。

检查UPS是否正常工作，是否有任何故障指示灯亮起或报警声响起。

如果UPS正在运行并且没有任何问题，那么可以继续进行更换步骤。

如果UPS存在故障或问题，应该先解决这些问题，再考虑更换。

3. 步骤二：关闭UPS在开始更换UPS之前，必须先关闭UPS。

这是为了确保安全操作，并防止任何电击风险。

关闭UPS的方法可能因不同型号和制造商而有所不同。

通常，可以通过按下开关或使用遥控器来关闭UPS。

4. 步骤三：断开电源连接在关闭UPS之后，需要断开与电源的连接。

这包括将UPS从电源插座中拔出，并断开UPS与电力供应系统之间的任何其他连接。

这样可以确保在更换UPS时没有电力供应，从而减少意外的风险。

5. 步骤四：移除旧的UPS现在可以开始移除旧的UPS了。

要注意UPS的重量和尺寸，确保在移除过程中不会造成任何损坏或受伤。

根据UPS的安装方式，可能需要一些工具来拆卸或解除固定装置。

遵循制造商提供的说明，确保正确而安全地移除UPS。

6. 步骤五：安装新的UPS一旦旧的UPS被成功移除，就可以开始安装新的UPS了。

首先，根据新UPS的尺寸和重量，选择一个合适的安装位置。

确保UPS与电源插座和其他设备之间的连接正确并牢固。

根据制造商提供的说明进行UPS的安装，并将其连接到电力供应系统。

7. 步骤六：连接电源在新的UPS安装好之后，需要重新连接电源。

这包括将UPS插入电源插座，并连接UPS与其他设备。

确保连接牢固，且电源供应正常。

如果有任何问题或异常情况，请检查连接是否正确并纠正任何错误。

8. 步骤七：开启UPS最后一步是开启新的UPS。

按下开关或使用遥控器，确保UPS正常工作并接通电源。

机房巡检报告
1、配电柜外部：
配电柜电压表头指示是否正常？正常不正常不正常表头规格型号：
线电压调节查看开关是够正常？正常不正常不正常开关规格型号：
配电柜电流表头指示是否正常？正常不正常不正常表头规格型号：
数显表头显示是否正常？正常不正常
不正常数显表头规格型号：
配电柜门把手开启是否灵活？灵活不灵活
配电柜门钥匙是否能正常开启？能不能
2、配电柜内部：
电缆线牌标识是否明确？明确不明确
开关控制标识是否明确？明确不明确
ATS手动切换扳手是否能正常使用？能不能每相开关是否重新压接紧固？是否
3、数值测量：
4、UPS检测
UPS面板显示时间：当前三条历史记录（包括时间）：1、
2、
3、
时间不准校正当前时间为：
电池电压：不建议放电时间很长（十至三十分钟供参考）
UPS系统总结：
5、征求客户同意后继续后续检测：
ATS自动切换是否正常？正常不正常
ATS手动切换是否正常？正常不正常
UPS市电转电池是否正常？正常不正常
UPS电池转市电是否正常？正常不正常
UPS转旁路是否正常？正常不正常
UPS旁路转市电是否正常？正常不正常
6、发电机组
规格型号：
是否正常保养维护：是否
是否能正常启动：能否
防冻液是够充足：充足不充足
油是否充足：充足不充足
7、机房内PDU和工业连接器
PDU插座是否全部使用（建议每个PDU有预留2-3插口）满足不满足
是否使用工业连机器
使用未使用
8、机房照明
是否用应急照明？有没有
照明灯是否有不亮的？有没有9、发现的问题（及解决办法）：
甲方：乙方：。

不间断电源系统季度定检表编号：定检日期客户名称：客户机器摆放地址:用户姓名：联系电话：机器型号：第1#UPS机器编码：负载状况：电池品牌：电池规格：电池数量UPS现场定检保养服务内容一.确认现场环境 1.UPS机房是否清洁、干燥、并装有空调，记录环境温度2.UPS系统是否有足够的维护空间，通风是否良好3.UPS系统顶部有无掉下杂物、漏水的可能二.检测UPS基本情况 1.检查UPS主机一切硬件设施是否完好（如：UPS外观、显示屏幕、运行声音是否正常、主机风扇运转情况、出风口是否有异常气味及网络管理卡是否正常监测）2.检查UPS主机系统版本是否需要根据现场环境进行升级（需新增硬件部分除外）3.检查UPS主机工作状态及各板件上指示灯的状态4.检查UPS内部电容是否发生漏液、变形5.检查UPS内部电感变压器的工作情况三.检查配电状况 1.UPS系统交流输入/输出断路器是否满足要求2.UPS系统交流输入/输出配线是否满足要求3.各电气联接接线端子有无松动4.供配电线路电线有无破损及发烫四.机器功能测试 1.市电正常时UPS系统带负载测试有无异常2.市电异常时UPS系统带负载由电池供电测试有无异常（允许时）3.UPS系统内部旁路功能切换测试有无异常（允许时）4.UPS系统充放电功能测试有无异常（允许时）五.输入电气性能测试1.输入电压: VabVbcVca 2.输入电流: IaIbIC3.输入频率:六.输出电气性能测试1.输出电压: VanVbnVcn 2.输出电流: IaIbIC3.输出频率:七.三相负载分布（均衡）状况1.当前负载：KW，UPS标称总功率：KVA，已使用%八.电池基本情况 1.电池摆放位置及维护检测空间描述2.电池外观检查有无变形3.电池极柱检查有无漏液及腐蚀现象4.电池之间，电池与主机之间连接检查是否有松动及氧化九.电池性能检查（以内阻检测为辅，电压检测为主）1.充电电压：2.电池开路电压：3.必要时对电池进行放电检测，检测单节电池放电电压小于10.8V为异常，当发现异常电池时，必须在电池表面做△标记（在客户允许的情况下进行，检测数据见表二）现场服务工程师检测意见：客户意见及建议：为确保客户充分享受XXXX所提供的优质服务,提高并改善我们的服务质量,请您详细阅读上述相应信息.如确认无误,请在客户签字处签字.谢谢!深圳XXXX公司深圳市XXXX公司客户签名:现场服务工程师:年月日年月日不间断电源系统季度定检表编号：定检日期客户名称：客户机器摆放地址:用户姓名：联系电话：机器型号：第2#UPS机器编码：负载状况：电池品牌：电池规格：电池数量UPS现场定检保养服务内容一.确认现场环境 1.UPS机房是否清洁、干燥、并装有空调，记录环境温度2.UPS系统是否有足够的维护空间，通风是否良好3.UPS系统顶部有无掉下杂物、漏水的可能二.检测UPS基本情况 1.检查UPS主机一切硬件设施是否完好（如：UPS外观、显示屏幕、运行声音是否正常、主机风扇运转情况、出风口是否有异常气味及网络管理卡是否正常监测）2.检查UPS主机系统版本是否需要根据现场环境进行升级（需新增硬件部分除外）3.检查UPS主机工作状态及各板件上指示灯的状态4.检查UPS内部电容是否发生漏液、变形5.检查UPS内部电感变压器的工作情况三.检查配电状况 1.UPS系统交流输入/输出断路器是否满足要求2.UPS系统交流输入/输出配线是否满足要求3.各电气联接接线端子有无松动4.供配电线路电线有无破损及发烫四.机器功能测试 1.市电正常时UPS系统带负载测试有无异常2.市电异常时UPS系统带负载由电池供电测试有无异常（允许时）3.UPS系统内部旁路功能切换测试有无异常（允许时）4.UPS系统充放电功能测试有无异常（允许时）五.输入电气性能测试1.输入电压: VabVbcVca 2.输入电流: IaIbIC3.输入频率:六.输出电气性能测试1.输出电压: VanVbnVcn 2.输出电流: IaIbIC3.输出频率:七.三相负载分布（均衡）状况1.当前负载：KW，UPS标称总功率：KVA，已使用%八.电池基本情况 1.电池摆放位置及维护检测空间描述2.电池外观检查有无变形3.电池极柱检查有无漏液及腐蚀现象4.电池之间，电池与主机之间连接检查是否有松动及氧化九.电池性能检查（以内阻检测为辅，电压检测为主）1.充电电压：2.电池开路电压：3.必要时对电池进行放电检测，检测单节电池放电电压小于10.8V为异常，当发现异常电池时，必须在电池表面做△标记（在客户允许的情况下进行，检测数据见表二）现场服务工程师检测意见：客户意见及建议：为确保客户充分享受XXXX科技所提供的优质服务,提高并改善我们的服务质量,请您详细阅读上述相应信息.如确认无误,请在客户签字处签字.谢谢!深圳XXXX公司深圳市XXXX公司客户签名:现场服务工程师:年月日年月日。

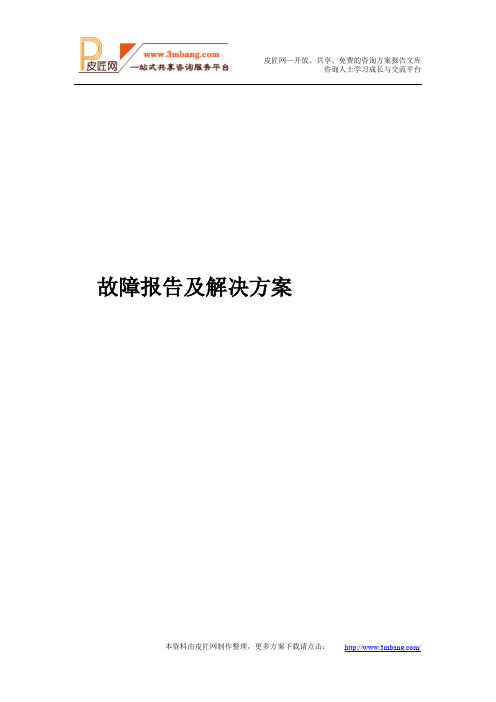

故障报告及解决方案现有配置品牌山顿不间断电源型号先锋系列()数量台电池组品牌山顿铅酸免维护电池电池组型号电池数量节备用时间分钟工作方式两台冗余并机所带负载工控设备现场描述1.两台冗余并联及电池机柜摆放在同一个独立房间中心位置，设备底部是用角铁焊接成型的金属支架（接地），支架下面是深约的地沟。

2.两台冗余并联同时为负载提供电源，两台负载量均为，约为。

3.设备购买时间应为年，直至年底，期间主机及电池组均未发生故障，电池组未做过更换处理。

4.、这两年各做过一次主机及电池的维护保养处理，操作人员为山顿公司工程师，两次保养均在山顿公司数据库中有备案。

5.现其中一台的显示为旁路工作状态，显示则正常，其中参数没有发现任何异常，负载量仍旧为。

故障报告书客户名称：故障机型：山顿先锋系列（）（两台冗余并机）购机时间：客户描述：年初，电缆破皮市电短接造成前端跳闸。

此时本应及时切换到电池工作状态为后端负载供电，但却发现后端电脑已经有过重启记录。

所以判定在此次断电过程中没有发挥应有作用。

故障现象：市电断电后不能切换到电池工作状态。

表现形式：在正常工作状态，市电输入发生故障，电池组未能及时工作，造成逆变器停车，同时切断后端输出电源，造成后端负载突然断电。

故障原因：. 储能电池组为铅酸免维护电池，此类电池设计寿命均为年之间，由于设备购买时间较早且期间没有更换过电池组，故发生了此次事故。

. 两台的电池均为一组节串联，其中任意一只发生问题，均会造成该台设备停止工作。

注：电池到了应有的使用年限，其内部的铅制极板会被稀硫酸慢慢腐蚀极板变薄形成铅渣，内阻增大，无放电电流。

解决方案：更换新电池组以保证在市电断电后能够及时提供后备电源输出，保证后端负载能够正常运行。

故障现象：其中一台的显示为旁路工作状态，显示则正常，其中参数没有发现任何异常，负载量仍旧为，主机故障灯无异常，机内蜂鸣器未报警长鸣。

故障原因：由于市电输入短接原因造成其内部元器件损坏，故不能自行切换到逆变工作状态。

ups电源维护总结
UPS（不间断电源）是一种用于提供电力备份和保护设备免受电力波动、断电或电压不稳定的设备。

维护UPS系统是确保其正常运行和可靠性的重要任务。

以下是一些UPS电源维护的总结要点：
定期检查UPS状态： 定期检查UPS的运行状态，包括LED指示灯、显示屏信息等。

确保UPS处于正常工作状态，没有报警或故障。

电池检查和更换：UPS的电池是关键组件，需要定期检查电池的健康状况。

如果电池老化或性能下降，及时更换新电池以确保UPS在停电时提供足够的备用电力。

清理UPS周围环境： 确保UPS周围的环境清洁，避免灰尘和杂物进入UPS机箱。

保持通风良好，防止过热。

软件更新： 如果UPS配备了监控软件，确保及时更新软件版本。

这有助于提高UPS的性能，并提供更好的监控和管理功能。

负载测试：定期进行负载测试，模拟停电情况，确保UPS 能够在需要时正确转换为备用电源，并检查系统的响应时间。

检查电源线和连接： 确保UPS与电源和设备的连接牢固可靠。

检查电源线和插座，防止电缆老化或损坏。

故障排除： 如果UPS发出警报或出现故障，进行及时
的故障排除。

查看UPS的用户手册，了解故障代码的含义，并采取相应的措施。

定期维护合同： 对于大型或关键应用中的UPS系统，考虑与厂商签订定期维护合同，以确保专业技术人员能够进行定期的维护和检修。

UPS维保方案doc（二）UPS维保方案一、引言本维保方案旨在为广大用户提供UPS设备的全方位维护和保养服务，确保UPS设备的正常运行，并延长其使用寿命。

本方案包括定期检查、维护保养、故障排除等内容，希望通过我们专业的服务团队，为用户提供最佳的维保解决方案。

二、维保内容1. 定期检查：定期对UPS设备进行全面检查，包括电源线、电池、开关等部件的外观、连接器的完好性，确保UPS设备没有损坏或松动的地方。

2. 维护保养：定期对UPS设备进行维护保养，包括清理风扇和排除积尘、松动的部件，检查电池组的状态并清理电池连接线，确保UPS设备的正常散热和电池充电性能。

3. 故障排除：及时响应用户的故障报修请求，派遣维修人员到现场进行维修，快速排除故障，确保UPS设备的正常运行。

4. 轮换维保：对于较为关键的UPS设备，我们建议用户进行轮换维保，即将备用UPS设备与主力UPS设备轮换使用，以确保UPS设备的长时间运行稳定性。

三、维保周期1. 高频使用环境（如数据中心、医院等）：每月进行一次定期检查和维护保养，以及随时响应故障报修请求。

2. 中频使用环境（如办公室、商店等）：每季度进行一次定期检查和维护保养，以及随时响应故障报修请求。

3. 低频使用环境（如家庭、小型企业等）：每半年进行一次定期检查和维护保养，以及随时响应故障报修请求。

四、维保费用维保费用根据用户的UPS设备数量和维保周期的不同而有所差异，请用户与我们的销售人员联系，我们将根据具体情况为您提供最优惠的价格和维保方案。

五、维保优势1. 专业团队：我们拥有一支经验丰富、技术熟练的维护团队，能够及时、准确地处理各类UPS设备的维保问题。

2. 快速响应：我们承诺在用户故障报修请求提交后的2小时内派遣维修人员到达现场，尽快解决故障。

3. 品质保证：我们使用原厂的UPS设备维修配件，保证UPS设备的品质和性能。

4. 售后服务：我们将为用户提供7*24小时的技术支持，随时解答用户的疑问和故障报修请求。

UPS维护保养检查报告用户名称__________________________________________________联系人_________________________联系电话___________________机型________________序列号________________________________ CTO______________________________一、维护前准备1.Flash文件（每台处理器最新版本）和调试软件(最新版本)2.笔记本电脑和通讯线3.万用表、钳型电流表、测温枪、电池测试仪、吹风机以及其他常用工具4.一份工作服务单、两份本维护报表二、监控面板1.检查监控面板按键操作功能______________________________________2.检测面板指示灯及蜂鸣器的功能__________________________________3.确认UPS负载量在允许范围之内（30%-70%）______________________4.检查当前存在的系统事件及历史记录______________________________5.检查UPS的当前工作状态：正常________电池状态_______旁路_______三、工作环境1.位置UPS就位_____________________电池就位_____________________2.温度、湿度UPS O C（0-40O C）电池O C（15-25O C）UPS ___%RH（0-95）电池__%RH（0-95）3．通风UPS____________________电池____________________ 4．UPS机房室内卫生情况_________________________________________四、UPS内部检查1.清洁a. UPS机内机外清扫____________________________________________b.空气过滤网清扫或更换_________________________________________c.电池除尘_____________________________________________________d.连接端子紧固检查及加固情况___________________________________e.所有电路板上的插线端子连接情况_______________________________2.冷却风机检查a. 运转平稳无异常噪音__________________________________________b. 检查破碎/坏掉叶片___________________________________________c. 手动旋转风扇，确保无阻力、无异响____________________________d. 风扇转速检测电压情况____________________________________e 风扇转速检测频率应该在120-170Hz, 低于75%（95Hz）应更换__________________________________________________________f. 风扇检测情况综述____________________________________________ 3．检查系统过热损害的任何迹象a. 检查所有组件、接线是否有过热迹象_____________________________b. 查找已变黑或烧焦周围区域的所有连接___________________________c. 查找各线路连接导线绝缘的变色情况_____________________________d. 检查所有接触器的触点是否有松动、凹凸、拉狐、打火、烧黑等不良迹象___________________________________________________________ 4．AC/DC电容检查a. 检查电容器的膨胀、破裂、漏液的任何迹象_______________________b. 检查所有输出电容的容量是否在+/-10%___________________________c. 检查所有输入滤波电容的容量是否在+/-6%________________________d. 检查所有交流电容的容量是否在+/-10%___________________________e. 建议直流电容使用五年后应该定期更换___________________________f. 直流母线上波纹电压(过大的波纹会加速电池老化)__________________g. 检查所有电容连接端子、螺丝的紧固情况_________________________h. 电容检查情况综述_____________________________________________i. 电容的更换情况_______________________________________________ 5．LCD显示参数检查和调整a. 设置时间和日期_______________________________________________b. 调整显示屏幕的对比度_________________________________________c. 整流器输入显示参数的校准(误差1%)_____________________________d. 旁路输入显示参数的校准（误差1%）______________________________e. 输出显示参数的校准（误差1%）__________________________________f. 电池显示参数的校准（误差1%）__________________________________g. 其他显示参数的校准（误差1%）__________________________________h. 并机系统负载不均分调整(误差3%）_____________________________i. 并机系统的环流调整（误差3%）________________________________j. 参数检查和调整综述___________________________________________（注：电流显示值的调整是在负载量大于50%的情况下作为校准的基准）6. 通讯功能检查a. 通讯端口设置检查_____________________________________________b. 建筑物报警通讯情况___________________________________________c. SNMP网卡通讯情况____________________________________________d. CONNECT UPS通讯情况_______________________________________e. AS400继电器卡通讯情况________________________________________f. MODEM卡通讯情况____________________________________________g. MODBUS卡通讯情况__________________________________________h. MUITY SERVICE卡通讯情况____________________________________i. 总报警干节点通讯情况_________________________________________j. 远程监控面板（RMP II）通讯情况_______________________________ k. 其他选件通讯情况_____________________________________________五、历史记录的情况解释从上次巡检以来的重大报警记录_________________________________ _________________________________________________________________解释重复出现的报警_______________________________________________ _________________________________________________________________六、电池1．电池信息电池厂商及型号___________________________________电池容量_________单台UPS电池串数______单串电池数量______电池组投入使用时间________2. 电池组检查●电池连接线线径大小____________________________________________●电池接线端子紧固______________________________________________●电池膨胀情况检查______________________________________________●电池接线腐蚀情况检查__________________________________________3. 电池参数的测试A．静态测量电池组电压_____________________________________________ B．动态测试●放电测试：放电负载______________________平均放电电流_____________________放电时间______________________终止放电电压_____________________●充电测试最大充电电流___________浮充电压____________均充电压___________ 4. 电池性能描述____________________________________________________ ____________________________________________________________________七、UPS系统性能1．系统正常模式工作情况_____________________________________________ 2．系统旁路模式运行情况_____________________________________________ 3．系统电池供电模式运行情况_________________________________________ 4．系统各种工作模式切换情况_________________________________________ 5．维修旁路的使用及转换情况_________________________________________ 6．并机系统运行情况_________________________________________________八、UPS的特性参数1. UPS整流输入：A-B VOL B-C VOL C-A VOL A-N VOL B-N VOL C-N VOLA电流AMP B电流AMP C电流AMP频率HZ KVA KW功率因数PF 2.UPS旁路输入A-B VOL B-C VOL C-A VOL A-N VOL B-N VOL C-N VOL A电流AMP B电流AMP C电流AMP频率HZ KVA KW功率因数PF 3.UPS输出：A-B VOL B-C VOL C-A VOL A-N VOL B-N VOL C-N VOLA电流AMP B电流AMP C电流AMP零线电流AMP频率HZ KVA KW十、UPS性能评述及工程师对UPS合理化建议：___________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________。
