义安路(铜官大道至金山路段)10千伏电力线路改造工程10kV环网柜技术规范书铜陵市电力咨询设计有限责任公司证书编号：A2340063012016年06月铜陵批准：审核：校核：编制：目录一通用部分1 总则1.1 一般规定1.2 投标人应提供的资格文件1.3 适用范围1.4 对设计图纸、说明书和试验报告的要求1.5 标准和规范1.6 投标人必须提交的技术参数和信息1.7 备品备件1.8 专用工具与仪器仪表1.9 安装、调试、性能试验、试运行和验收2 结构要求2.1 环网柜技术参数2.2 环网开关通用要求2.3 硅橡胶电缆头通用要求2.4 接地通用要求3 试验3.1 型式试验3.2 出厂试验3.3 现场交接试验4 技术服务、设计联络、工厂检验和监造4.1 技术服务4.2 设计联络会4.3 工厂检验和监造二专用部分货物需求及供应范围一览表1 图纸资料提交单位（见表4）2 工程概况3 使用条件（见表5）4 技术参数和性能要求附录A 投标产品的销售及运行业绩表（近五年）附录B 技术参数通用部分条款变更表附录C 环网柜一次接线图投标人应具备的条件1. 投标人或制造商必须具备生产投标产品所需的整体组装厂房，并进行全部出厂试验，或在国家认可的权威试验机构进行出厂试验。
2. 投标人或制造商对外购原材料、配套元件和外部委托加工及进口散装的部件应具备进行进厂验收所必需的检测设备。
3. 国产、合资工厂生产的投标产品应按现行电力行业标准（DL）、国家标准（GB）和IEC 标准在有资质的试验室进行型式试验，进口产品应在国际认可的有资质的试验室进行型式试验。
4. 进口的关键元件应取得供应商的供货承诺函。
5. 投标人或制造商应具备相应的生产条件（检测、加工、组装、试验等）和有效的型式试验报告。
一通用部分1总则1.1一般规定1.1.1投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。
1.1.2投标人须仔细阅读包括本技术规范（技术规范通用和专用部分）在内的招标文件阐述的全部条款。
目录1.总那么2.引用标准3.利用条件4.技术参数5.技术要求6.附属设备技术参数及要求7.质量保证及实验(监造)8.供货商应提供的供货范围和技术文件9.包装、运输附录一供方投标文件要求附录二买方提出的技术文件附录三实验大纲附录四售后效劳附录五备品备件及专用工具1 总那么1.1 本设备技术标准书仅限于10kV户外共箱式交流高压环网柜。
它提出了该设备的功能设计、结构、性能、安装和实验等方面的技术要求。
1.2 本设备技术标准书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和标准的条文，卖方应提供符合或优于本标准书和工业标准的优质产品。
1.3 本设备技术标准书所利用的标准如遇与卖方所执行的标准不一致时,按较高标准执行。
1.4 本设备技术标准书经买、卖两边确认后作为定货合同的技术附件，与合同正文具有一样的法律效劳。
1.5 本设备技术标准书未尽事宜,由生意两边协商确信。
1.6 买方所指定产品厂家的元器件质量由卖方负责。
2 引用标准户外环网柜各项技术指标应完全知足或更优于以下有关标准：2.1 符合国际电工委员会IEC694、29八、420、26五、12九、5六、529标准。
2.2 符合有关国家标准。
GBll022-89 《高压开关设备通用技术条件》GB1984-2003 《交流高压断路器》GB/T16927.1-1997《高电压实验技术》GB3906-1991 《3-35KV金属封锁开关设备》GB763-1990 《交流高压电器在长期工作时的发烧》DL/T402-1999 《交流高压断路器定货技术条件》DL/T593-1996 《高压开关设备的共用定货技术导那么》GB1208-1997 《电流互感器》GB1207-1997 《电压互感器》GB4208-1993 《外壳防护品级》GB311.1-1997 《高压输变电设备的绝缘配合》GB11033.1-89 《额定电压26/35KV及以下电力电缆附件大体技术要求》GB3804-90 《3-63kV交流高压负荷开关》DL/T403-2000 《12KV～40.5KV高压真空断路器定货技术条件》DL/T404-1997 《户内交流高压开关柜定货技术条件》柜内所配全数设备及连接方式均应知足国标或电力工业标准。
环网柜技术规范书二。
一二年二月十三日1 总则1.1本设备技术规范书仅限于户外10kV 户外共箱式交流高压环网柜。
它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合或优于本规范书和工业标准的优质产品。
1.3本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时, 按较高标准执行。
1.4本设备技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.5本设备技术规范书未尽事宜, 由买卖双方协商确定。
1.6买方所指定产品厂家的元器件质量由卖方负责。
2 引用标准户外环网柜各项技术指标应完全满足或更优于下列有关标准：2.1 符合国际电工委员会IEC694、298、420、265、129、56、529 标准。
2.2 符合有关国家标准GBII022-89 《高压开关设备通用技术条件》GB1984-2003 《交流咼压断路器》GB/T16927.1-1997《高电压试验技术》GB3906-1991 《3-35KV金属封闭开关设备》GB763-1990 《交流咼压电器在长期工作时的发热》DL/T402-1999 《交流咼压断路器订货技术条件》DL/T593-1996 《高压开关设备的共用订货技术导则》GB1208-1997 《电流互感器》GB1207-1997 《电压互感器》GB4208-1993 《外壳防护等级》GB311.1-1997 《高压输变电设备的绝缘配合》GB11033.1-89 《额定电压26/35KV及以下电力电缆附件基本技术要求》GB3804-90 《3-63kV交流咼压负荷开关》DL/T403-2000 《12KV-40.5KV高压真空断路器订货技术条件》DL/T404-1997 《户内交流咼压开关柜订货技术条件》柜内所配全部设备及连接方式均应满足国标或者电力工业标准。
10kV户外环网柜技术规范书目录1.遵循的主要标准2.主要技术条件3.供货数量4.试验5.厂商应提供的技术文件附录电气接线图1.遵循的主要标准标书中所有设备及其备品备件，除本标书中规定的技术参数和要求外，其余均应遵循最新版本的国家标准（GB）、电力行业标准（DL）和国际单位制（SI）。
如果供方有自已的标准或规范，应提供标准代号及其有关内容，并须经需方同意后方可采用，但原则上采用更高要求的标准。
如果供方选用本标书规定以外的标准时，则需提交这种替换标准供审查和分析。
仅在供方已证明替换标准相当或优于标书规定的标准，并从需方处获得书面的认可才能使用。
提交供审查的标准应为中文或英文版本。
供方提供的产品应满足本标书规定的技术参数和要求以及如下的专用标准：GB 11033《额定电压及以下电力电缆附件基本技术要求》GB5589.3-1985《电缆附件试验方法--第3部分：局部放电测量》GB/T 11022-1999《高压开关设备和控制设备标准的共用技术要求》DL/593-96《高压开关设备的共用订货技术条件》GB 3804—90《3～63kV交流高压负荷开关》GB 3804—91《3～35kV金属封闭开关设备》GB311.l-1997《高压输变电设备的绝缘配合》GB 763-1990《交流高压电器在长期工作时的发热》2.主要技术条件2.1环境条件2.1.1周围空气温度最高温度：40℃最低温度：-40℃2.1.2xx：≤1000m2.1.3最大风速：35m/s2.1.4环境湿度：日平均相对湿度不大于95%2.1.5外壳防护等级：IP33级2.1.6安装场所：2.2工程条件2.2.1系统概况a.系统额定电压：12kVb.系统额定频率：50Hzc.系统中性点接地方式：非有效接地系统2.3设备的主要参数本次采购的10kV户外环网柜，其技术参数除应满足应遵循的主要标准外，还应满足本标书以下要求：项目额定电压额定电流频率额定短路关合电流额定热稳定电流额定热稳定时间额定动稳定电流相对地雷电冲击耐压断口1min工频耐压断口电缆截面范围外壳防护等级电缆附件技术参数2.4技术要求户外箱式环网柜应具备以下基本特点：2.4.1采用ABB Safe模块，免维护设计。

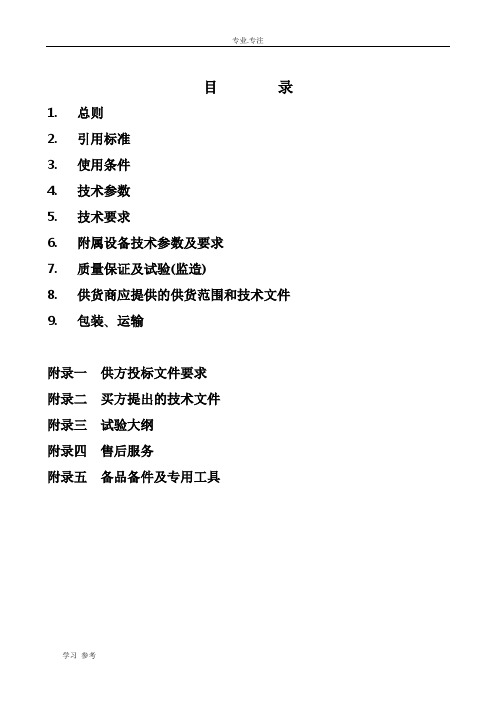

目录1.总则2.引用标准3.使用条件4.技术参数5.技术要求6.附属设备技术参数及要求7.质量保证及试验(监造)8.供货商应提供的供货范围和技术文件9.包装、运输附录一供方投标文件要求附录二买方提出的技术文件附录三试验大纲附录四售后服务附录五备品备件及专用工具1 总则1.1 本设备技术规范书仅限于10kV户外共箱式交流高压环网柜。
它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合或优于本规范书和工业标准的优质产品。
1.3 本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时,按较高标准执行。
1.4 本设备技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.5 本设备技术规范书未尽事宜,由买卖双方协商确定。
1.6 买方所指定产品厂家的元器件质量由卖方负责。
2 引用标准户外环网柜各项技术指标应完全满足或更优于下列有关标准：2.1 符合国际电工委员会IEC694、298、420、265、129、56、529标准。
2.2 符合有关国家标准。
GBll022-89 《高压开关设备通用技术条件》GB1984-2003 《交流高压断路器》GB/T16927.1-1997《高电压试验技术》GB3906-1991 《3-35KV金属封闭开关设备》GB763-1990 《交流高压电器在长期工作时的发热》DL/T402-1999 《交流高压断路器订货技术条件》DL/T593-1996 《高压开关设备的共用订货技术导则》GB1208-1997 《电流互感器》GB1207-1997 《电压互感器》GB4208-1993 《外壳防护等级》GB311.1-1997 《高压输变电设备的绝缘配合》GB11033.1-89 《额定电压26/35KV及以下电力电缆附件基本技术要求》GB3804-90 《3-63kV交流高压负荷开关》DL/T403-2000 《12KV～40.5KV高压真空断路器订货技术条件》DL/T404-1997 《户内交流高压开关柜订货技术条件》柜内所配全部设备及连接方式均应满足国标或者电力工业标准。

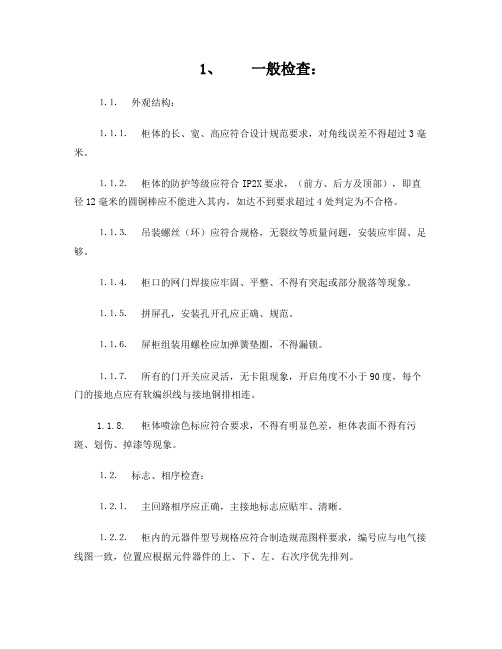

1、一般检查：⒈⒈外观结构：⒈⒈⒈柜体的长、宽、高应符合设计规范要求，对角线误差不得超过3毫米。
⒈⒈⒉柜体的防护等级应符合IP2X要求，（前方、后方及顶部），即直径12毫米的圆铜棒应不能进入其内，如达不到要求超过4处判定为不合格。
⒈⒈⒊吊装螺丝（环）应符合规格，无裂纹等质量问题，安装应牢固、足够。
⒈⒈⒋柜口的网门焊接应牢固、平整、不得有突起或部分脱落等现象。
⒈⒈⒌拼屏孔，安装孔开孔应正确、规范。
⒈⒈⒍屏柜组装用螺栓应加弹簧垫圈，不得漏锁。
⒈⒈⒎所有的门开关应灵活，无卡阻现象，开启角度不小于90度，每个门的接地点应有软编织线与接地铜排相连。
1.1.8. 柜体喷涂色标应符合要求，不得有明显色差，柜体表面不得有污斑、划伤、掉漆等现象。
⒈⒉标志、相序检查：⒈⒉⒈主回路相序应正确，主接地标志应贴牢、清晰。
⒈⒉⒉柜内的元器件型号规格应符合制造规范图样要求，编号应与电气接线图一致，位置应根据元件器件的上、下、左、右次序优先排列。
⒈⒉⒊操作标签应贴得正确、整齐、牢固。
⒈⒉⒋产品铭牌的安装应平整规范，标注内容应清晰正确。
⒈⒉⒌模拟线的制作应与一次制造规范一致，制作应整齐、美观同一元器件图案大小应一致，制作前柜体应擦拭干净，制作后应烘烤牢固。
⒉一次回路检查：⒉⒈一次回路接线应符合设计规范要求、CT、PT的变比等级。
避雷器、熔断器的额定值均应符合设计规范。
⒉⒉熔断器的撞击方向应正确，便于拆装。
⒉⒊负荷开关的安装应牢固，不得歪斜，安装螺丝应符合规格。
⒉⒋母线的规格、材料选用应正确，铜母线应选用带R角母线。
⒉⒌母线的加工、折弯应无裂纹。
⒉⒍母线的毛刺应锉平。
⒉⒎母线螺栓选用应正确，冲孔应根据工艺守则，不得开大孔装小螺栓减小载流面，补孔后应用铜焊工艺。
⒉⒏母线搭接面积应足够，搭接面应紧贴平整，用0．05毫米的塞规四面塞入，塞入深度不得大于2毫米。
⒉⒐母线的绝缘支撑间距不得大于500毫米，加固点必须使用高压绝缘子。
⒉⒑接地铜排应符合要求，按每平方毫米通短路电流200A算截面积﹙即Id/200A=S﹚。
12kV环网柜技术规范12k V环网柜技术规范12kV环网柜技术规范目录12kV环网柜技术规范 (1)1规范性引用文件 (1)2技术参数和性能要求 (2)3标准技术参数 (14)4使用环境条件表 (18)5试验 (19)5.6.15电磁兼容测试按GB/T 11022中的规定进行 (25)12kV环网柜技术规范1规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本适用于本文件。
GB/T 191 包装储运图示标志(ISO 780-1997,MOD )GB 1094.11 电力变压器第11部分干式变压器(IEC 726-82,EQV) GB 1207 电磁式电压互感器(IEC 60044-2: 2003, MOD )GB 1208 电流互感器 (IEC 60044-1.2001. MOD）GB 1984 高压交流断路器(IEC 62271-100: 2001, MOD)GB 1985 高压交流隔离开关和接地开关(IEC 62271-102: 2002, MOD)GB/T 11022 高压开关设备和控制设备标准的共用技术要求GB 3804 3.6kV～40.5kV 高压交流负荷开关(IEC 60265-1-1998 ,MOD)GB 3906 3.6kV～40.5kV 交流金属封闭开关设备和控制设备(IEC 62271-200-2003,MOD )GB 4208 外壳防护等级（IP代码）(IEC 60529-2001,IDT)GB/T 5465.2 电气设备用图形符号第2部分：图形符号(IDT IEC 60417 DB:2007)GB/T 7354 局部放电测量(IEC 60270-2000,IDT)GB/T 10228 干式电力变压器技术参数和要求GB/T 11022 高压开关设备和控制设备标准的共用技术要求GB 11032 交流无间隙金属氧化物避雷器(IEC 60099-4-2006,MOD)GB/T 12022 工业六氟化硫(IEC 376,376A,376B.MOD)GB/T 12706.4 挤包绝缘电力电缆及附件试验要求(IEC 60502-4-2005,MOD)GB 15166.2 交流高压熔断器：限流式熔断器(IEC 60282-1-2005 ,MOD)GB 16926 高压交流负荷开关熔断器组合电器(IEC 6227-105-2002 ,MOD)GB 50150 电气装置安装工程电气设备交接试验标准DL/T 402 高压交流断路器订货技术条件(IEC 62271-100-2001,MOD)DL/T 403 12-40.5kV高压真空断路器订货技术条件DL/T 404 3.6kV～40.5kV交流金属封闭开关设备和控制设备（IEC 62271一200-2003,MOD）DL/T 486 高压交流隔离开关和接地开关(IEC 62271-102-2002,MOD)DL 538 高压带电显示装置(IEC 61958- 2000-11,MOD )DL/T 593 高压开关设备和控制设备标准的共用技术要求(IEC 60694-2002,MOD)DL/T 621 交流电气装置的接地DL/T 728 气体绝缘金属封闭开关设备订货技术导则(IEC 815-1986，IEC 859-1986)DL/T 791 户内交流充气式开关柜选用导则JB/T 8144.1 额定电压26/35kV及以下电力电缆附件基本技术要求SD 318 高压开关柜闭锁装置技术条件Q/GDW 741 配电网技术改造设备选型和配置原则Q/GDW 742 配电网施工检修工艺规范国家电网公司十八项电网重大反事故措施（修订版）国家电网公司交流高压断路器技术标准、交流隔离开关和接地开关技术标准国家电网公司关于印发《预防12kV～40.5kV交流高压开关柜事故补充措施》的通知国家电网公司关于印发《预防交流高压开关柜人身伤害事故措施》的通知国家电网公司物资采购标准高海拔外绝缘配置技术规范电力设备（交流部分）监造大纲电网设备及材料质量管控重点措施2技术参数和性能要求2.1环网柜技术参数环网柜技术参数见技术参数特性表。
环网柜技术规范书二〇一二年二月十三日1 总则1.1 本设备技术规范书仅限于户外10kV户外共箱式交流高压环网柜。
它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合或优于本规范书和工业标准的优质产品。
1.3 本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时,按较高标准执行。
1.4 本设备技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.5 本设备技术规范书未尽事宜,由买卖双方协商确定。
1.6 买方所指定产品厂家的元器件质量由卖方负责。
2 引用标准户外环网柜各项技术指标应完全满足或更优于下列有关标准：2.1 符合国际电工委员会IEC694、298、420、265、129、56、529标准。
2.2 符合有关国家标准。
GBll022-89 《高压开关设备通用技术条件》GB1984-2003 《交流高压断路器》GB/T16927.1-1997《高电压试验技术》GB3906-1991 《3-35KV金属封闭开关设备》GB763-1990 《交流高压电器在长期工作时的发热》DL/T402-1999 《交流高压断路器订货技术条件》DL/T593-1996 《高压开关设备的共用订货技术导则》GB1208-1997 《电流互感器》GB1207-1997 《电压互感器》GB4208-1993 《外壳防护等级》GB311.1-1997 《高压输变电设备的绝缘配合》GB11033.1-89 《额定电压26/35KV及以下电力电缆附件基本技术要求》GB3804-90 《3-63kV交流高压负荷开关》DL/T403-2000 《12KV～40.5KV高压真空断路器订货技术条件》DL/T404-1997 《户内交流高压开关柜订货技术条件》柜内所配全部设备及连接方式均应满足国标或者电力工业标准。
环网柜技术规范书二〇一二年二月十三日1 总则1.1 本设备技术规范书仅限于户外10kV户外共箱式交流高压环网柜。
它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合或优于本规范书和工业标准的优质产品。
1.3 本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时,按较高标准执行。
1.4 本设备技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.5 本设备技术规范书未尽事宜,由买卖双方协商确定。
1.6 买方所指定产品厂家的元器件质量由卖方负责。
2 引用标准户外环网柜各项技术指标应完全满足或更优于下列有关标准：2.1 符合国际电工委员会IEC694、298、420、265、129、56、529标准。
2.2 符合有关国家标准。
GBll022-89 《高压开关设备通用技术条件》GB1984-2003 《交流高压断路器》GB/T16927.1-1997《高电压试验技术》GB3906-1991 《3-35KV金属封闭开关设备》GB763-1990 《交流高压电器在长期工作时的发热》DL/T402-1999 《交流高压断路器订货技术条件》DL/T593-1996 《高压开关设备的共用订货技术导则》GB1208-1997 《电流互感器》GB1207-1997 《电压互感器》GB4208-1993 《外壳防护等级》GB311.1-1997 《高压输变电设备的绝缘配合》GB11033.1-89 《额定电压26/35KV及以下电力电缆附件基本技术要求》GB3804-90 《3-63kV交流高压负荷开关》DL/T403-2000 《12KV～40.5KV高压真空断路器订货技术条件》DL/T404-1997 《户内交流高压开关柜订货技术条件》柜内所配全部设备及连接方式均应满足国标或者电力工业标准。
Q/GDW 02北京市电力公司企业标准Q/GDW 02 1xxxx—201410kV环网柜选型技术原则和检测技术规范 Selection technology principle and detection specification for 10kV cable ringmain unit2014-xx-xx发布 2014-xx-xx实施国网北京市电力公司目 次前言 (1)1 范围 (2)2 规范性引用文件 (2)3 术语和定义 (3)4 使用条件 (3)5 技术参数及要求 (3)6 选型原则 (9)7 试验项目、方法及要求 (10)8 包装、运输及贮存 (15)前 言根据国家电网公司配电网“六化、六统一”标准化建设工作整体部署，认真落实北京公司“突出配电网建设改造，提升电网发展水平”工作要求，为进一步规范北京公司10kV环网柜的选型和检测，在《国家电网公司10kV环网柜选型技术原则和检测技术规范》的基础上，结合北京公司配电网的发展水平、运行经验和管理要求，对有关条款进行了更为严格的规定和补充。
为便于标准的使用贯彻，在排版上采用了不同的字体、符号，标准中宋体字是《国家电网公司10kV 环网柜选型技术原则和检测技术规范》的条款，楷体字是北京公司根据具体差异化情况补充的条款。
补充条款分为1）新增补充；2）修订补充，对增加*标识的条款执行更为严格的要求。
本标准由国网北京市电力公司运维检修部提出并解释。
本标准主要起草单位：国网北京市电力公司运维检修部、国网北京市电力公司电力科学研究院。
本标准参加起草单位：北京京电电力工程设计有限公司。
本标准由国网北京市电力公司科技信通部归口。
本标准主要起草人：10kV环网柜选型技术原则和检测技术规范1 范围本标准规定了10kV环网柜选型原则、技术参数、试验项目、方法及要求等。
本标准适用于公司系统内额定电压为12kV，额定频率为50Hz的户内、户外环网柜。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 191 包装储运图示标志(ISO 780-1997,MOD )GB 1094.11 电力变压器第11部分干式变压器(IEC 726-82,EQV)GB 1207 电磁式电压互感器(IEC 60044-2: 2003, MOD )GB 1208 电流互感器(IEC 60044-1.2001. MOD）GB 1984 高压交流断路器(IEC 62271-100: 2001, MOD)GB 1985 高压交流隔离开关和接地开关(IEC 62271-102: 2002, MOD)GB/T 11022 高压开关设备和控制设备标准的共用技术要求GB/T 2900.1 电工术语基本术语GB/T 2900.15 电工术语变压器、互感器、调压器和电抗器GB/T 2900.19 电工术语高电压试验技术和绝缘配合GB/T 2900.20 电工术语高压开关设备GB 3804 3.6kV～40.5kV 高压交流负荷开关(IEC 60265-1-1998 ,MOD)GB 3906 3.6kV～40.5kV 交流金属封闭开关设备和控制设备(IEC 62271-200-2003,MOD )GB 4208 外壳防护等级（IP代码）(IEC 60529-2001,IDT)GB/T 5465.2 电气设备用图形符号第2部分：图形符号(IDT IEC 60417 DB:2007)GB/T 7354 局部放电测量(IEC 60270-2000,IDT)GB/T 10228 干式电力变压器技术参数和要求GB/T 11022 高压开关设备和控制设备标准的共用技术要求GB 11032 交流无间隙金属氧化物避雷器(IEC 60099-4-2006,MOD)GB/T 12022 工业六氟化硫(IEC 376,376A,376B.MOD)GB/T 12706.4 挤包绝缘电力电缆及附件试验要求(IEC 60502-4-2005,MOD)GB 15166.2 交流高压熔断器：限流式熔断器(IEC 60282-1-2005 ,MOD)GB 16926 高压交流负荷开关熔断器组合电器(IEC 6227-105-2002 ,MOD)GB 50150 电气装置安装工程电气设备交接试验标准DL/T 402 高压交流断路器订货技术条件(IEC 62271-100-2001,MOD)DL/T 403 12～40.5kV高压真空断路器订货技术条件DL/T 404 3.6kV～40.5kV交流金属封闭开关设备和控制设备（IEC 62271一200-2003,MOD）DL/T 486 高压交流隔离开关和接地开关(IEC 62271-102-2002,MOD)DL 538 高压带电显示装置(IEC 61958- 2000-11,MOD )DL/T 593 高压开关设备和控制设备标准的共用技术要求(IEC 60694-2002,MOD)DL/T 621 交流电气装置的接地DL/T 728 气体绝缘金属封闭开关设备订货技术导则(IEC 815-1986，IEC 859-1986)DL/T 791 户内交流充气式开关柜选用导则JB/T 8144.1 额定电压26/35kV及以下电力电缆附件基本技术要求SD 318 高压开关柜闭锁装置技术条件Q/GDW 730 10kV固体绝缘环网柜技术条件Q/GDW 741 配电网技术改造设备选型和配置原则Q/GDW 742 配电网施工检修工艺规范3 术语和定义GB/T 2900.1、GB/T 2900.15、GB/T 2900.19、GB/T 2900.20、Q/GDW 730及Q/GDW 741中确立的及以下术语和定义适用于本标准。
环网柜cable ring main unit也称环网单元或开闭器，用于中压电缆线路分段、联络及分接负荷。
按使用场所可分为户内、户外环网柜，一般户内环网柜采用间隔式，称为环网柜；户外环网柜采用组合式，称为箱式开闭所或户外环网单元。
4 使用条件4.1 正常使用条件4.1.1本标准所规定的环网柜，应满足下列环境条件使用：- 最高温度：+45℃；- 最热月平均气温：+30℃；- 最低气温：-25℃（适用于户外安装）、-5℃（适用于户内安装）；- 最大日温差：30K；- 日照强度：0.1W/cm2。
4.1.2海拔高度≤1000m。
4.1.3环境相对湿度（在25℃时）-日平均值：95%；-月平均值：90%。
4.1.4地震烈度Ⅷ度-地面水平加速度低于3.0m/s2；-地面垂直加速度低于1.5m/s2。
4.1.5覆冰厚度≤10mm。
4.1.6安装地点：户内/户外。
4.1.7污秽等级：户内≥D级、户外E级。
4.2 特殊使用条件4.2.1凡是超出4.1条规定的正常环境条件之外的特殊使用条件，应由项目单位在招标文件中明确提出。
4.2.2特殊环境条件下，还应符合以下规定：a) 对周围环境空气温度高于45℃处的设备，其外绝缘在干燥状态下的试验电压应按要求进行温度校正；b）周围环境空气温度低于-25℃时，应提出防冻害措施；c）应用于海拔≥1000m以上地区的设备，其外绝缘应按DL/T 593-2006 2.2.1要求进行修正。
4.3系统条件本标准所规定的环网柜，应适用于下列电力系统：a）系统额定频率：50Hz；b）系统标称电压：10kV；c）系统最高运行电压：12kV；d）系统中性点接地方式：不接地、经消弧线圈接地或经小电阻接地。
5 技术参数及要求5.1.1环网柜的设计应保证设备运维、检修试验、带电状态的确定、连接电缆的故障定位等操作能安全进行。
5.1.2 环网柜的设计应能在允许的基础误差和热胀冷缩的热效应下不致影响设备所保证的性能，并满足与其它设备连接的要求，与结构相同的所有可移开部件和元件在机械和电气上应有互换性。
5.1.3*环网柜外形宜采用以下尺寸：负荷开关柜和组合电器柜（宽×进深×高）为≤500mm×850mm×1850mm，断路器柜、PT柜（宽×进深×高）为≤750 mm×850mm×1850mm。
建议今后统一尺寸为：断路器柜、负荷开关柜和组合电器柜（宽×进深×高）450mm×800mm×1800mm，PT柜尺寸（宽×进深×高）：700mm×800m×1800m m。
5.1.3 按以下规定执行：户内负荷开关柜、断路器柜和组合电器柜（宽×进深×高）为≤500 mm×900mm×1850mm，PT柜（宽×进深×高）为≤700mm×900mm×1850mm。
5.1.4环网柜应配置带电显示器（带二次核相孔、按回路配置），应能满足验电、核相的要求。
高压带电显示装置的显示器接线端子对地和端子之间应能承受2000V/1min的工频耐压。
传感器电压抽取端及引线对地应能承受2000V/1min的工频耐压。
感应式带电显示装置，其传感器要求与带电部位保持125mm 以上空气净距要求。
感应式带电显示装置，其传感器要求与带电部位保持125mm以上空气净距要求。
5.1.5*未实施配电自动化的环网柜内每路电缆宜配置具有电缆故障报警和电缆终端测温功能的“二遥”电缆故障指示器，并具有远传功能。
5.1.5 按以下规定执行：北京地区不执行。
5.1.6*采用正压SF6气体绝缘的环网单元每个独立的SF6气室应配置气体压力指示装置，采用气体灭弧的开关设备应具有低气压分合闸闭锁功能。
5.1.6 按以下规定执行：采用正压SF6气体绝缘的环网单元每个独立的SF6气室宜配置气体压力指示装置。
5.1.7* 实施配电自动化的环网单元应具备手动和电动操作功能，操作电源可采用直流、48V、110V或交流110V、220V，进出线柜装设2只相电流互感器；1只零序电流互感器。
5.1.7 按以下规定执行：实施配电自动化的环网单元应具备手动和电动操作功能，操作电源可采用DC 48V或AC 220V，进出线柜装设2只相电流互感器；1只零序电流互感器。
5.1.8 环网柜中各组件及其支持绝缘件爬电比距应满足瓷质材料不小于18mm/kV，有机材料不小于20 mm/kV。
5.1.9环网柜设备的泄压通道应设置明显的警示标志。
补充：5.1.10 环网柜设备用于户外时，不采用扩展方式。
5.2充气柜技术参数应符合DL/T 728、DL/T791的规定，并满足以下条件：5.2.1采用SF6气体作为灭弧介质的环网单元应装设SF6气体监测设备（包括密度继电器，压力表），且该设备应设有阀门，以便在不拆卸的情况下进行校验。
