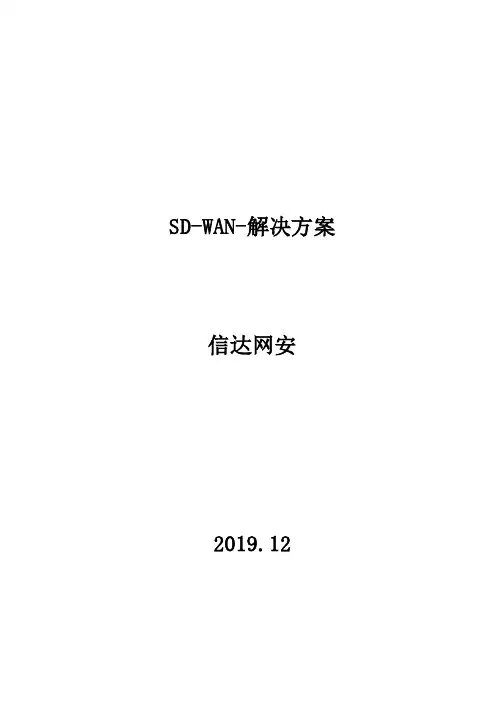

SD-WAN-解决方案 信达网安2019.12目录1. 概述 (3)2. 广域网现状 (3)3. 信达网安SD-WAN技术优势 (5)3.1. 提供多种硬件规格 (5)3.2. 安全合规 (5)3.3. 集中管控，快速部署 (6)3.4. 流量实时监控 (6)3.5. 云网融合，安全协同 (7)3.6. 支持隧道内IP映射 (7)3.7. 支持SD-WAN通道作为逻辑接口 (8)3.8. 基于链路实时质量的智能多路径选择 (8)3.9. 数据冗余备份 (8)3.10. 指定主备线路 (9)3.11. 负载均衡，实现带宽叠加 (9)3.12. 融合网络安全技术，保证传输可靠 (10)3.13. 融合行为审计功能 (10)3.14. 通过VRRP实现高可靠性HA (10)3.15. 部署方式 (11)1.概述（一）随着大数据时代来临，企业数字化战略的深入，越来越多的企业业务数据存储在云端，云网协同和数据的安全性备受关注；同时，在互联网创新时代，企业发展速度加快，企业站点变动频繁，须在1-2天内完成快速组网。
传统企业专线和企业应用模式下，业务开通慢，从申请到业务开通需要30天，无法满足企业业务快速发展需求；业务部署和运维困难，中大型企业业务复杂，本地应用需部署数十种以上独立设备，包括安全防火墙、上网行为管理、无线AP管理、广域网加速等，硬件投资大，而且长期依赖专业运维团队；专线费用高，企业专线费用占企业ICT的OPEX的50%-70%，并且企业还需要花费大笔投资一次性购买带宽和业务设备，维护费高，总成本居高不下。
而SD-WAN的出现不仅解决了互联网不稳定、专线造价昂贵的问题，最重要的是能够极大程度上满足这些应用即时性和实时性的要求。
2.广域网现状数据大集中的需要，使得企业分支与总部之间的网络建设日渐完善，然而随着应用的发展，特别是视频类业务的发展，传统的网络接入方案正面临更大的挑战。
• 带宽的瓶颈对于用户的应用来说，永远希望获得更宽的带宽，然而无论是Internet接入还是运营商专线，价格依然十分昂贵。

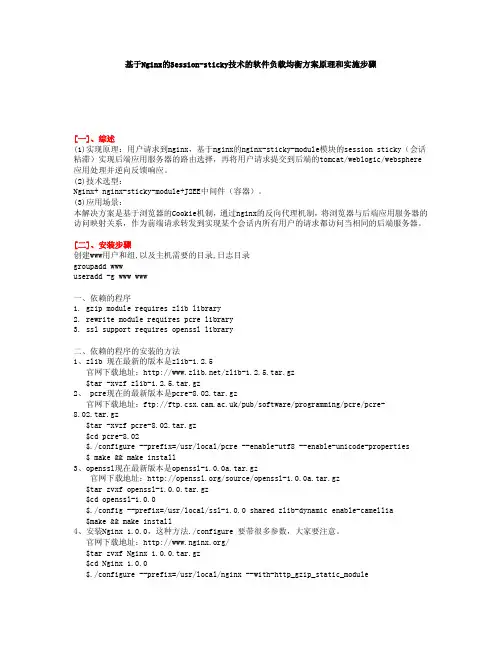

基于Nginx的Session-sticky技术的软件负载均衡方案原理和实施步骤[一]、综述(1)实现原理：用户请求到nginx，基于nginx的nginx-sticky-module模块的session sticky（会话粘滞）实现后端应用服务器的路由选择，再将用户请求提交到后端的tomcat/weblogic/websphere 应用处理并逆向反馈响应。
(2)技术选型：Nginx+ nginx-sticky-module+J2EE中间件（容器）。
(3)应用场景：本解决方案是基于浏览器的Cookie机制，通过nginx的反向代理机制，将浏览器与后端应用服务器的访问映射关系，作为前端请求转发到实现某个会话内所有用户的请求都访问当相同的后端服务器。
[二]、安装步骤创建www用户和组,以及主机需要的目录,日志目录groupadd wwwuseradd -g www www一、依赖的程序1. gzip module requires zlib library2. rewrite module requires pcre library3. ssl support requires openssl library二、依赖的程序的安装的方法1、zlib 现在最新的版本是zlib-1.2.5官网下载地址：/zlib-1.2.5.tar.gz$tar -xvzf zlib-1.2.5.tar.gz2、 pcre现在的最新版本是pcre-8.02.tar.gz官网下载地址：ftp:///pub/software/programming/pcre/pcre-8.02.tar.gz$tar -xvzf pcre-8.02.tar.gz$cd pcre-8.02$./configure --prefix=/usr/local/pcre --enable-utf8 --enable-unicode-properties$ make && make install3、openssl现在最新版本是openssl-1.0.0a.tar.gz官网下载地址：/source/openssl-1.0.0a.tar.gz$tar zvxf openssl-1.0.0.tar.gz$cd openssl-1.0.0$./config --prefix=/usr/local/ssl-1.0.0 shared zlib-dynamic enable-camellia$make && make install4、安装Nginx 1.0.0，这种方法./configure 要带很多参数，大家要注意。
A10负载均衡SLB测试配置说明A10 Networks, Inc.2013年9月A10 Networks–“ The Performance/Price Leader!”目录1.测试背景 ................................................................... 错误!未定义书签。
2.测试内容 ................................................................... 错误!未定义书签。
3.测试组网 (3)4.产品测试 (3)1.负载均衡设备基础网络配置测试 (3)配置AX主机名称 (3)VLAN的配置及测试 (4)IP地址的配置及测试 (5)默认路由的配置 (6)动态路由的配置 (7)端口捆绑的配置及测试 (7)2.服务器负载均衡算法测试 (11)Round Robin 算法配置及验证 (11)Weight Round Robin 算法配置及验证 (14)Least-connection 算法验证 (17)3.服务器健康检查测试 (18)默认健康检查 (19)七层健康检查 (27)4.HTTP应用模板 (31)重定向模板 (32)URL/Host Switching 模板 (33)RAM缓存模板 (40)5.会话保持测试 (40)基于Cookie的会话保持 (40)基于目的IP的会话保持 (40)基于源IP的会话保持 (40)基于SSL Session-ID的会话保持 (40)1. 组网拓扑文中如果未进行特殊说明，则均使用下列拓扑图：测试Cilent测试Server被测试负载均衡…………2. 产品测试配置本次测试中，用A10的AX 负载均衡设备替代web 服务器，与APP 直接相连，有效提高了系统的整体性能，降低了系统复杂程度。
本地负载均衡技术通过在真实服务器的前端设置一个虚拟IP 地址（VIP ），将来自客户端的服务请求统一进行调度并转发给后端的服务器进行处理。

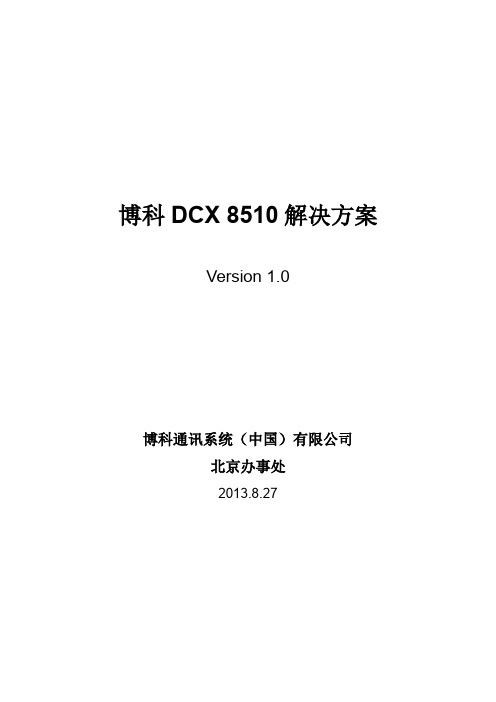

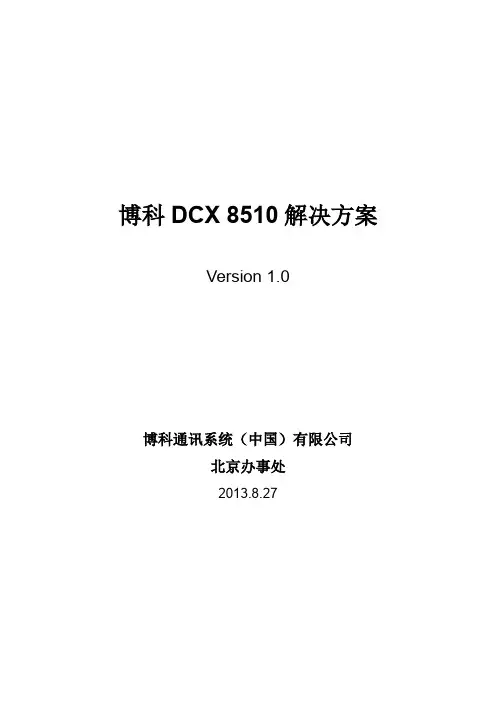

博科DCX 8510解决方案Version 1.0博科通讯系统（中国）有限公司北京办事处2013.8.27目录1.1国内外数据中心SAN网络发展的过去、现状及技术趋势 (3)1.2基于16G DCX 8510的SAN网络解决方案 (7)1.3 Brocade 光纤交换机管理软件 (9)1.1国内外数据中心SAN网络发展的过去、现状及技术趋势国内外数据中心SAN网络的发展经历了SAN网络孤岛到SAN网络整合，再到虚拟化SAN 网络和面向云计算优化的SAN网络的演变过程。
SAN网络的发展可以追溯到1995年。
从1995年到2000年，早期的SAN网络是一个一个的SAN网络孤岛。
一个单位有多个部门，甚至同一个部门有多个业务系统，由于对SAN网络建设的发展预见不够充分以及其他种种原因，导致当要建立一个新的业务系统时，就新建一个SAN网络，彼此之间物理上相互隔离，从而导致同一个单位建设了很多SAN网络孤岛。
而对每个SAN网络孤岛而言，是同构的。
图一早期SANs- 相互孤立（1995-2000）从2000年开始，人们开始认识到SAN网络整合带来的好处，因而，开始对现有的SAN网络孤岛进行整合。
在同一数据中心内部可以采用Core-Edge架构或FC三层路由技术进行SAN 网络整合，如果两个数据中心相距较远（比如上千公里），建议采用支持FCIP技术的延展设备进行SAN网络整合。
当SAN网络整合以后，对安全性和管理性提出了更高的要求。
图二SAN网络整合（从2000开始）SAN网络技术的发展趋势如下图所示：图三SAN网络的技术趋势随着服务虚拟化技术的日益成熟，服务器虚拟化得到广泛的应用。
从2008年，SAN网络为了适应虚拟化技术的发展的需要，博科公司推出8G光纤交换机，每个FC端口的带宽提高到8G，在2011年，博科公司推出16G光纤交换机，每个FC端口的带宽进一步提高到16G，从而使得每个FC端口能够支持更多的虚拟机，并并配合博科公司SAO（ Server Application Optimization）和基于Frame的Trunking等功能特性，能针对每个虚拟机进行端对端的性能的优化。
服务器虚拟化系统实施方案V1.0I。
项目背景和目标II。
系统架构设计III。
虚拟化平台建设方案IV。
实施计划V。
风险管理VI。
项目预算VII。
项目管理项目背景和目标本项目旨在建立一套高效、稳定、可扩展的服务器虚拟化平台，以提高服务器资源的利用率和管理效率，降低IT成本和维护成本。
系统架构设计基于XXX vSphere平台，本系统采用集中式管理架构，包括vCenter Server、ESXi主机和虚拟机三个层次。
其中，vCenter Server作为虚拟化平台的核心组件，负责管理和监控所有ESXi主机和虚拟机。
ESXi主机则负责承载虚拟机，提供计算、存储和网络资源。
虚拟机则是用户运行应用程序的实体，可以随时创建、删除和迁移。
虚拟化平台建设方案1.硬件选型为保证虚拟化平台的性能和可靠性，我们选择了品牌服务器和存储设备，并按照建设规划的要求进行了配置。
其中，服务器采用双路Intel Xeon处理器、128GB内存和多块SAS硬盘的配置，存储设备则选择了高可靠性的SAS硬盘和RAID 5存储方案。
2.虚拟化软件我们选择了XXX vSphere平台作为虚拟化软件，以其成熟的技术和广泛的应用为我们提供了充分的保障。
同时，我们也对vSphere进行了定制化配置，以满足我们的实际需求。
3.网络架构为保证虚拟机的网络性能和可靠性，我们设计了双网卡的网络架构，其中一块网卡用于虚拟机的内部通信，另一块网卡则用于虚拟机与外部网络的通信。
同时，我们也采用了VLAN技术来隔离虚拟机的网络流量。
实施计划本项目的实施计划分为三个阶段，分别是规划设计阶段、硬件采购和系统部署阶段、以及系统测试和优化阶段。
整个项目预计在6个月内完成。
风险管理为避免项目实施过程中的风险，我们制定了详细的风险管理计划，包括风险识别、风险评估、风险应对和风险监控等环节。
同时，我们也将定期进行风险评估和风险监控，确保项目实施的顺利进行。
项目预算本项目的总预算为300万元，其中硬件采购和系统部署的费用为200万元，软件和服务费用为80万元，项目管理和其他费用为20万元。

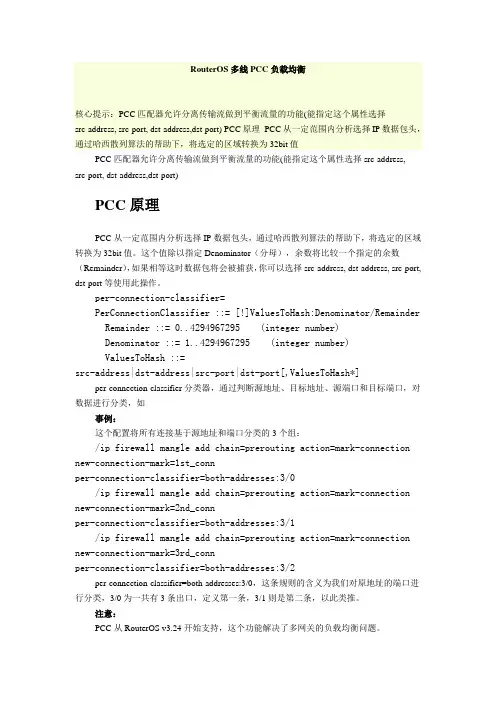

RouterOS多线PCC负载均衡核心提示：PCC匹配器允许分离传输流做到平衡流量的功能(能指定这个属性选择src-address, src-port, dst-address,dst-port) PCC原理PCC从一定范围内分析选择IP数据包头，通过哈西散列算法的帮助下，将选定的区域转换为32bit值PCC匹配器允许分离传输流做到平衡流量的功能(能指定这个属性选择src-address,src-port, dst-address,dst-port)PCC原理PCC从一定范围内分析选择IP数据包头，通过哈西散列算法的帮助下，将选定的区域转换为32bit值。
这个值除以指定Denominator（分母），余数将比较一个指定的余数（Remainder），如果相等这时数据包将会被捕获，你可以选择src-address, dst-address, src-port, dst-port等使用此操作。
per-connection-classifier=PerConnectionClassifier ::= [!]ValuesToHash:Denominator/Remainder Remainder ::= 0..4294967295 (integer number)Denominator ::= 1..4294967295 (integer number)ValuesToHash ::=src-address|dst-address|src-port|dst-port[,ValuesToHash*] per-connection-classifier分类器，通过判断源地址、目标地址、源端口和目标端口，对数据进行分类，如事例：这个配置将所有连接基于源地址和端口分类的3个组：/ip firewall mangle add chain=prerouting action=mark-connection new-connection-mark=1st_connper-connection-classifier=both-addresses:3/0/ip firewall mangle add chain=prerouting action=mark-connection new-connection-mark=2nd_connper-connection-classifier=both-addresses:3/1/ip firewall mangle add chain=prerouting action=mark-connection new-connection-mark=3rd_connper-connection-classifier=both-addresses:3/2per-connection-classifier=both-addresses:3/0，这条规则的含义为我们对原地址的端口进行分类，3/0为一共有3条出口，定义第一条，3/1则是第二条，以此类推。
负载均衡解决方案公司：XX日期：XX年XX月XX日目录1. 负载均衡概述 (3)2. 项目现状 (3)3. 项目需求分析 (4)4. 项目解决方案 (4)5. 负载均衡结构介绍 (7)5.1. 负载均衡 (7)5.2. 负载均衡实现设备[2] (8)5.3. 负载均衡系统结构 (9)5.3.1. 两层结构的负载均衡系统 (9)5.3.2. 三层结构的负载均衡系统 (9)5.4. 负载均衡实现的方法 (11)6. Web服务器集群环境配置与测试 (11)6.1. 搭建环境 (11)6.1.1. 软硬件环境的搭建 (11)6.1.2. 软件的安装与配置 (11)6.2. 环境的测试 (13)6.3. 集群系统负载均衡测试 (13)6.4. 集群系统负载均衡测试分析 (13)6.5. 本系统的不足之处 (14)1.负载均衡概述为了提高集群系统对用户的快速响应与整体吞吐量，必须采取一定的策略将Web访问均衡地分配到集群中的每一个服务器。
基于此思想本文针对传统的单机思想给出了一种多机三层结构的负载均衡系统。
实验结果表明了它在负载均衡方面的优越性。
Internet的快速增长，特别是电子商务应用的发展，使Web应用成为目前最重要最广泛的应用，Web服务器动态内容越来越流行。
目前，网上信息交换量几乎呈指数增长，需要更高性能的Web服务器提供更多用户的Web服务，因此，Web服务器面临着访问量急剧增加的压力，对其处理能力和响应能力等带来更高的要求，如果Web 服务器无法满足大量Web访问服务，将无法为用户提供稳定、良好的网络应用服务。
由于客观存在的服务器物理内存、CPU 处理速度和操作系统等方面的影响因素，当大量突发的数据到达时，Web服务器无法完全及时处理所有的请求，造成应答滞后、请求丢失等，严重的导致一些数据包因延时而重发，使传输线路和服务器的负担再次增加。
传统的方法是提高Web 服务器的CPU 处理速度和增加内存容量等硬件办法但无论如何增加Web 服务器硬件性能，均无法满足日益增加的对用户的访问服务能力。
面对日渐增加的Web 访问服务要求，必须对Web 服务器按一定策略进行负载分配。
利用负载均衡[1]的技术，按照一定策略将Web 访问服务分配到几台服务器上，负载处理对用户透明，整体上对外如同一台Web 服务器为用户提供Web服务。
2.项目现状本案例公司中现有数量较多的服务器群：•WEB网站服务器 4台•邮件服务器 2台•虚拟主机服务器 10台•应用服务器 2台•数据库 2台（双机+盘阵）希望通过服务器负载均衡设备实现各服务器群的流量动态负载均衡，并互为冗余备份。
并要求新系统应有一定的扩展性，如数据访问量继续增大，可再添加新的服务器加入负载均衡系统。
3.项目需求分析我们对用户的需求可分如下几点分析和考虑：1)新系统能动态分配各服务器之间的访问流量；同时能互为冗余，当其中一台服务器发生故障时，其余服务器能即时替代工作，保证系统访问的不中断；2)新系统应能管理不同应用的带宽，如优先保证某些重要应用的带宽要求，同时限定某些不必要应用的带宽，合理高效地利用现有资源；3)新系统应能对高层应用提供安全保证，在路由器和防火墙基础上提供了更进一步的防线；4)新系统应具备较强的扩展性。
◆容量上：如数据访问量继续增大，可再添加新的服务器加入系统；◆应用上：如当数据访问量增大到防火墙成为瓶颈时，防火墙的动态负载均衡方案，又如针对链路提出新要求时关于Internet访问链路的动态负载均衡方案等。
4.项目解决方案安全负载均衡方案总体设计采用服务器负载均衡设备提供本地的服务器群负载均衡和容错，适用于处在同一个局域网上的服务器群。
服务器负载均衡设备带给我们的最主要功能是：当一台服务器配置到不同的服务器群（Farm）上，就能同时提供多个不同的应用。
可以对于每个服务器群设定一个IP地址，或者利用服务器负载均衡设备的多TCP端口配置特性，配置超级服务器群（SuperFarm），统一提供各种应用服务。
如图，网络中的四台服务器向用户提供了三种典型应用，分别为web、mail和ftp服务，因此管理员通过服务器负载均衡设备建立了三个不同的服务器群（Farm），并指定参与每个服务器群的服务器。
对于上述这个系统，服务器负载均衡设备的解决方案提供了三级全面冗余机制：◆对于每种应用，如WEB服务，同时有四台机器提供服务，每台机器的状态可以设为regular（正常工作）或backup（备份状态），或者同时设定为regular状态。
负载均衡设备根据管理员事先设定的负载算法和当前网络的实际的动态的负载情况决定下一个用户的请求将被重定向到的服务器。
而这一切对于用户来说是完全透明的，用户完成了对WEB服务的请求，并不用关心具体是哪台服务器完成的。
◆对于整个服务器系统，资源得到充分的利用和冗余。
我们知道，一般情况下不同应用服务的用户数目是不尽相同的，对于服务器资源的消耗也有所不同。
如果对每一种应用只采取单独的机器提供服务，不但存在单点故障问题，同时每台服务器的利用也是不均匀的，可能存在大量的WEB请求，使单一的WEB服务器负荷超重；而同时FTP 服务器却处在基本空闲状态。
这也是一种系统资源的浪费，同时用户得到的服务也不够快捷。
在引入了服务器负载均衡设备的服务器系统中，每台机器的资源得到了充分利用，并减少了单点故障的问题。
◆负载均衡设备也可以引入冗余备份机制。
服务器负载均衡设备设备在网络层次上起到类似"路由器"的作用，并利用专用的集成电路芯片（ASIC）完成智能的负载分配的工作。
它的单点故障问题可以通过在系统中引入另外一台服务器负载均衡设备设备来完成。
但是与一般意义上的冗余备份机制不同，这时两台服务器负载均衡设备是同时处在工作状态，并互相备份的，而不是其中一台处于闲置的Stand-By状态。
服务器负载均衡设备通过网络互相监测，一旦其中一台不能正常工作，另一台将接管其所有的任务。
整个系统的可扩缩性也是显而易见的：◆对于每一种特定服务，管理员可以根据具体的负载状况调配服务器。
如果某种服务的负载压力过大，可以考虑在系统中别的服务器上在建立一个该服务的镜像，只要简单的在对应该服务的服务群中加入一个条目，新加的服务器就能参与到整个服务器群的工作中来了。
◆系统中引入新的硬件服务器，或某台服务器需要对其硬件进行升级或配置的时候，服务器负载均衡设备能够自动监测到这些变化。
对于新加入的服务器，设有Warm-Up的时间，逐步地分配到该台服务器的负载；对于从系统上撤掉的服务器，可以设定一个over的时间值，能够保证在该台服务器上的对话全部结束之后，才将服务器撤下，同时继续把流量分配到其它的服务器上，用户得到了不间断的服务。
◆系统中所有服务器的配置，从硬件到操作系统或应用软件都可以是异构的，不影响服务器负载均衡设备的功能发挥。
网络提供商可以灵活地进行网络服务器的升级扩容工作。
5.负载均衡结构介绍5.1.负载均衡负载是一个抽象的概念，是表示系统繁忙程度，系统在一段时间空闲，该系统负载轻，系统在一段时间空忙，该系统负载重，影响系统负载的各种因数较多如果存在很多的数据包同时通过网络连向一台Web服务器，也就是网络的速度比网络所连接的设备速度快的情况下，系统负载不断增加，直到最大。
目前提高Web 服务器性能，使其具有较强负载能力，主要有两种处理思想[2]：1)单机思想不断升级服务器硬件性能，每当负载增加，服务器随之升级。
这随之将带来一些问题，首先，服务器向高档升级，花费资金较多；其次，升级频繁，机器切换造成服务中断，可能会导致整个服务中断；最后，每种架构的服务器升级总有一个极限限制。
2)多机思想使用多台服务器提供服务，通过一定机制使它们共同分担系统负载，对单一的服务器没有太高的性能要求，系统负载增加，可以多增加服务器来分担。
对用户而言，整个系统仿佛是一台单一的逻辑服务器，这样的系统能够提供较强的可扩展性和较好的吞吐性能。
为了适应当前急剧增长的Web访问，有别于传统的单机思想，解决单机思想带来的一系列问题，本文提出了一种基于权值的策略分配负载。
5.2.负载均衡实现设备目前实现负载均衡需要两类的设备：服务器和分配器。
1)服务器(Server)为用户提供真正的服务，也就是指给用户提供负载均衡服务的计算机设备，有关该设备的一些性能数据是负载均衡的主要依据之一。
2)分配器(Dispatcher)由用户浏览器、Web 服务器组成两层结构Web 系统[2]，如图1所示，实际是基于客户端的负载均衡。
图1负责给用户服务分配服务器，分配器的主要功能是根据客户和服务器的各种情况(这些情况要能反映服务器的负载状况或性能状况)通过一定的算法进行调动和分配工作，从而提高由服务器整体构成的网站的稳定性、响应能力。
它主要是集中所有的HTTP 请求，然后分配到多台Web服务器上处理，来提高系统的处理效率。
5.3.负载均衡系统结构5.3.1.两层结构的负载均衡系统在服务器上运行一个特定的程序，该程序相当一个客户端，它定期的收集服务器相关性能参数，如CPU、I/O、内存等动态信息，根据某种策略，确定提供最佳服务的服务器，将应用请求转发给它。
如果采集负载信息程序发现服务器失败，则找其它服务器作为服务选择。
这是一种动态负载均衡技术，但是每台服务器上必须安装特定的客户端程序，同时，为保证应用程序的透明性，需要对每个应用进行修改，能够将访问请求通过该客户端程序转发到其它服务器上，重定向方式进行，修改每一个应用程序，工作量十分大。
5.3.2.三层结构的负载均衡系统由用户浏览器、负载均衡和Web服务器组成三层结构Web系统[2]，如图2所示。
实际是基于服务器的负载均衡。
图2如果将基于客户端的负载均衡中客户端的负载均衡部分移植到一个中间平台，形成一个应用服务器，构成请求、负载均衡和服务器的三层结构，客户端应用不需要做特殊修改，透明的中间层将请求均衡的分布到不同的服务器。
据服务器直接连到Internet 与否有两种多Web 服务器结构：隔离式(Separation) 和非隔离式(Unseparation)。
隔离式是服务器不直接连到Internet，如图3所示，非隔离式是服务器直接连到Internet，如图4所示。
图3图4隔离式中只有负载均衡器对外有一个IP 地址，所有的请求由负载均衡器分配到不同的Web Server，所有Web Server 的返回结果也经过负载均衡器传回给用户。
非隔离式中每一台Web Server 都有一个IP地址，用户请求经过负载均衡器分配到Web Server，而请求的应答不经过负载均衡器，直接传回用户。
为了减轻均衡器的负载，本文中采用了三层结构中的隔离方式。
