模电第四版习题解答 YUKI was compiled on the morning of December 16, 2020模拟电子技术基础第四版清华大学电子学教研组编童诗白华成英主编自测题与习题解答目录第1章常用半导体器件‥‥‥‥‥‥‥‥‥‥3第2章基本放大电路‥‥‥‥‥‥‥‥‥‥‥14 第3章多级放大电路‥‥‥‥‥‥‥‥‥‥‥31 第4章集成运算放大电路‥‥‥‥‥‥‥‥‥41 第5章放大电路的频率响应‥‥‥‥‥‥‥‥50 第6章放大电路中的反馈‥‥‥‥‥‥‥‥‥60 第7章信号的运算和处理‥‥‥‥‥‥‥‥‥74 第8章波形的发生和信号的转换‥‥‥‥‥‥90 第9章功率放大电路‥‥‥‥‥‥‥‥‥‥‥114 第10章直流电源‥‥‥‥‥‥‥‥‥‥‥‥‥126第1章常用半导体器件自测题一、判断下列说法是否正确，用“×”和“√”表示判断结果填入空内。
(1)在N 型半导体中如果掺入足够量的三价元素，可将其改型为P 型半导体。
( √ )(2)因为N 型半导体的多子是自由电子，所以它带负电。
( ×)(3)PN 结在无光照、无外加电压时，结电流为零。
( √ )(4)处于放大状态的晶体管，集电极电流是多子漂移运动形成的。
( ×)(5)结型场效应管外加的栅一源电压应使栅一源间的耗尽层承受反向电压，才能保证其R大的特点。
( √)GSU大于零，则其输入电阻会明显变小。
(6)若耗尽型N 沟道MOS 管的GS( ×)二、选择正确答案填入空内。
(l) PN 结加正向电压时，空间电荷区将 A 。
A.变窄B.基本不变C.变宽(2)稳压管的稳压区是其工作在 C 。
A.正向导通B.反向截止C.反向击穿(3)当晶体管工作在放大区时，发射结电压和集电结电压应为 B 。
A.前者反偏、后者也反偏B.前者正偏、后者反偏C.前者正偏、后者也正偏(4) U GS=0V时，能够工作在恒流区的场效应管有 A 、C 。
模拟电子技术基础第1章 常用半导体器件1.9测得放大电路中六只晶体管的直流电位如图P1.9所示。
在圆圈中画出管子，并说明它们是硅管还是锗管。
图P1.9解:如解图1.9。
解图1.9第2章 基本放大电路习题2.5在图P2.5所示电路中,已知晶体管的β=80,ber =1kΩ,20iU mV = ,静态时0.7BEQ U V =,4CEQ U V =,20BQ I A μ=。
判断下列结论是否正确，在括号内打“√”和“×”表示。
(1)342002010uA -=-=-⨯ (×) (2)4 5.710.7uA =-=- (×) (3)8054001u A ⨯=-=- (×) (4)80 2.52001uA ⨯=-=- (√) (5)20120i R k k =Ω=Ω (×) (6)0.7350.02i R k k =Ω=Ω (×) (7)3i R k ≈Ω (×) (8)1i R k ≈Ω (√) (9)5OR k =Ω (√) (10) 2.5O R k =Ω (×)(11)20S U mV ≈ (×) (12)60SU mV ≈ (√)2.7电路如图P2.7所示，晶体管的β=80 ，'100bb r =Ω。
分别计算L R =∞和3L R k =Ω时的Q 点、uA 、i R 和o R 。
解：在空载和带负载情况下，电路的静态电流、be r 均相等，它们分别为：22CC BEQBEQ BQ bsV U U I A R R μ-=-≈1.76CQ BQ I I mA β=≈'26(1)1.3be bb EQmVr r k I β=++≈Ω 空载时，静态管压降、电压放大倍数、输入电阻和输出电阻分别为：6.2CEQ CC CQ c U V I R V =-≈； 308c ubeR A r β=-≈-// 1.3i b be be R R r r k =≈≈Ω； 93beusube sr A A r R ≈⋅≈-+5o c R R k ==Ω3L R k =Ω时，静态管压降、电压放大倍数分别为：(//) 2.3LCEQ CC CQ c L L cR U V I R R VR R =-≈+用基尔霍夫电流定律容易理解(//)115c L u be R R A r β=-≈- 34.7be us ube sr A A r R ≈⋅≈-+ // 1.3i b be be R R r r k =≈≈Ω 5o c R R k ==Ω。
摘要单级放大电路的电压放大倍数一般可以达到几十倍，然而，在许多场合，这样的放大倍数是不够用的，常需要把若干个单管放大电路串接起来，组成多级放大器，把信号经过多次放大，从而得到所需的放大倍数。
在生产实践中，一些信号需经多级放大才能达到负载的要求。
可由若干个单级放大电路组成的多级放大器来承担这一工作。
在多级放大电路的前面几级，主要用作电压放大，大多采用阻容耦合方式; 在最后的功率输出级中，常采用变压器藕合方式’;在直流放大电路及线性集成电路中，·常采用直接接藕合方式。
摘要 (2)第一章放大电路基础 (3)1.1 放大的概念和放大电路的基本指标：1.2 三种类型的指标第二章基本放大电路 (7)2.1 BJT 的结构 (7)2. 2 BJT的放大原理 (8)第三章多级放大电路 (9)3.1 多级放大电路的耦合方式 (9)3.2 放大电路的静态工作点分析 (11)3.3 设计电路的工作原理 (12)3.4计算参数 .......................................................................................................... .. (13)总结......................................................................................................................... (14)参考文献 ................................................................................................................ (14)第一章放大电路基础放大的概念和放大电路的基本指标：“放大”这个词很普遍，在很多场合都会发现放大的现象的存在。

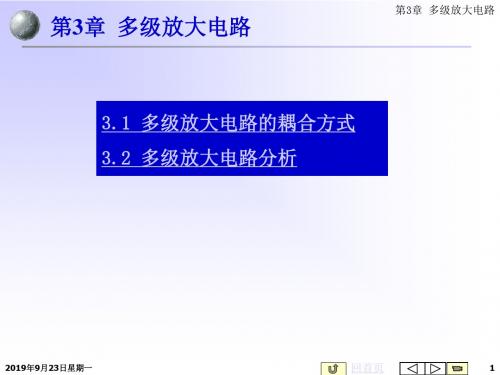

第三章多级放大电路3.1 放大电路产生零点漂移的主要原因是[ ]A.放大倍数太大B.采用了直接耦合方式C.晶体管的噪声太大D.环境温度变化引起参数变化3.2 差动放大电路的设置是为了[ ]A.稳定放大倍数B.提高输入电阻C.克服温漂D.扩展频带3.3 差动放大电路用恒流源代替Re是为了[ ]A.提高差模电压放大倍数B.提高共模电压放大倍数C.提高共模抑制比D.提高差模输出电阻3.4 在长尾式差动放大电路中, Re的主要作用是[ ]A.提高差模电压放大倍数B.抑制零点漂移C.增大差动放大电路的输入电阻D.减小差动放大电路的输出电阻3.4 差动放大电路的主要特点是[ ]A.有效地放大差模信号，强有力地抑制共模信号B.既可放大差模信号，也可放大共模信号C.只能放大共模信号，不能放大差模信号D.既抑制共模信号，又抑制差模信号3.5 若三级放大电路的AV1=AV2=20dB,AV3=30 dB，则其总电压增益为[ ]A. 50dBB. 60dBC. 70dBD. 12000dB3.6 设计一个输出功率为10W的扩音机电路，若用乙类推挽功率放大，则应选两个功率管的功率至少为[ ]A. 1WB. 2WC. 4WD. 5W3.7 与甲类功率放大方式比较，乙类推挽方式的主要优点是[ ]A.不用输出变压器B.不用输出端大电容C.无交越失真D.效率高3.8 乙类放大电路是指放大管的道通角等于[ ]A.360oB.180oC.90oD.小于 90o3.9 集成功率放大器的特点是[ ]A.温度稳定性好，电源利用率高，功耗较低，非线性失真较小。
B.温度稳定性好，电源利用率高，功耗较低，但非线性失真较大。
C.温度稳定性好，功耗较低，非线性失真较小，但电源利用率低。
D.温度稳定性好，非线性失真较小，电源利用率高，功耗也高。
3.10 填空。
1、在三级放大电路中，已知|Au1|=50，|Au2|=80，|Au3|=25，则其总电压放大倍数|Au|= ，折合为 dB。
填空1. 和开路PN结的结区宽度相比较，当PN结加正偏电压时，其结区宽度将变窄；当PN结加反偏电压时，其结区宽度将变宽。
2. 整流二极管的整流作用是利用PN结的单向导电特性，稳压管的稳压作用是利用PN结的反向击穿特性。
3. 三极管工作在放大状态时，发射结应正偏置，集电结应反偏置。
若工作在饱和状态时，发射结应正偏置，集电结应正偏置。
若工作在截止状态时，发射结应反偏置，集电结应反偏置。
4. 三极管电流放大系数β＝50，则α＝0.98 ；若α＝0.99，则β＝99 。
5. 当环境温度升高时，三极管的下列参数变化的趋势是：电流放大系数β增大，穿透电流I CEO增加，当I B不变时，发射结正向压降|U BE| 减小。
6. 共射极放大电路中三极管集电极静态电流增大时，其电压增益将变大；若负载电阻R L变小时，其电压增益将变小。
7. 单级共射极放大电路产生截止失真的原因是静态Ic偏小；产生饱和失真的原因是Ic偏大；若两种失真同时产生，其原因是输入信号太大。
8. 试比较共射、共集和共基三种组态的放大电路，其中输入电阻较大的是共集电路；通频带较宽的是共基电路；输入电阻较小的是共基电路；输出电阻较小的是共集电路；输出信号与输入信号同相位的是共集和共基电路；电压增益小于1的是共集电路；带负载能力较强的是共集电路；既有电流放大能力又有电压放大能力的是共射电路。
9. 单级阻容耦合共射极放大电路的中频电压增益为-100，当信号频率为上限频率f H时，这时电路的实际增益为-77.7 ，其输出与输入信号的相位相差-225 度。
10. 某放大电路的对数幅频特性如图所示，由图可知，该电路的中频电压放大倍数为100 倍，上限频率f H＝2×106Hz，下限频率f L＝20 Hz，当信号频率恰好为f H或f L时，实际电压增益为37 dB。
11. 在PN结的形成过程中，载流子扩散运动是载流子的浓度差作用下产生的，漂移运动是载流子在内电场作用下产生的。
