布袋除尘器花板的制作要点

山西兴能发电有限责任公司二期2*600MW机组电袋除尘器及其附属设备改造EPC总承包工程分项工程作业指导书袋式除尘器花板组件安装1.分项工程概况本工程主要是安装原电除尘器第3、4、5电场改造为袋区的花板组件的安装包括壳体补漏、壳体支撑的加固、花板圈梁的改造、花板的安装等内容。

本分项工程是布袋除尘器安装的关键工序之一，必须保证花板安装的质量，确保花板平面度、焊接气密性符合要求。

2.分项工程施工方法和机具选择本分项工程的施工工艺如下所述：除尘器立柱间加装支撑加固→除尘器花板圈梁改造→除尘器壁板检查→除尘器除尘壁板补漏→箱体隔板、出口挡风板安装→花板横梁安装→花板安装→满焊焊接→检查验收2.1、除尘器立柱间加装支撑加固电除尘器的极板极线拆除后，要根据设计图纸的要求，在立柱间加装支撑加固，避免立柱变形造成结构隐患。

安装支撑时筋板与立柱要双面满焊，焊前将立柱上的积灰用钢刷刷干净，避免对焊缝质量造成不良影响。

2.2、除尘器花板圈梁改造根据设计要求，顶部横梁拆除后要利旧使用，因此横梁拆除时要保护性拆除。

必须等立柱间的支撑加固完毕后才能拆除原横梁，然后根据图纸设计改制横梁为花板的圈梁进行安装。

2.3、除尘器壁板检查待立柱加固和圈梁安装完后，要进行箱体壁板的检查。

检查重点是壁板与底梁的连接部位、壁板与出风口的连接焊缝等。

如壁板有破损、漏风、焊缝磨损等情况，则要进行补漏处理。

2.4、除尘器除尘壁板补漏壁板的补漏包括上一步骤检查的漏点以及原有电除尘阴阳极振打的壁板开孔等项目。

漏点补漏应在壁板内壁贴补5mm的钢板，与原壁板满焊，焊缝缺陷应刨去原有焊缝，再补焊新焊缝。

原有电除尘阴阳极振打的壁板开孔补漏，应根据开孔尺寸，在壁板外面补贴5mm的钢板，与原壁板满焊。

2.5、箱体隔板、出口挡风板安装壁板补漏完毕后，根据设计的要求，在除尘器内安装箱体隔板和出口挡板。

隔板和挡板的安装必须满焊，特别是出口挡板的焊缝必须保证气密性，不得漏风。

布袋除尘器的制作与安装工艺分析摘要：随着我国严格控制火电厂污染排放标准的逐步完善，现在越来越多的电厂采用袋式除尘器，按照这种情况继续发展下去，我国对除尘器的需求必然会日益加大。

本文详细阐述了袋式除尘器的安装流程，总结了安装施工的要点，以及铜鼓单元组合的组装方法，最大限度地缩短了施工工期，有助于降低施工难度，为保证布袋花板表面的平整度可以通过激光打孔的方式处理布袋花板上面的通孔，以期这种新的工艺技术可以为相似工程建设提供有用的参考价值。

关键词：布袋除尘器灰斗花板喷吹装置安装工艺1工艺特点布袋除尘器采用单元组合的方式进行拼装，将所有半成品实行工厂化预制的制度可以有效缩短工程工期。

与此同时与穿鸥汀喷吹装置不同的是，分气包以及电磁脉冲阀都被安装在顶盖上实施压力实验，通过在地面组装分气包以及电磁脉冲阀，待压力测验合格以后再将其吊装到顶盖之上，实现与喷吹装置下半段的套装，可以有效降低施工作业难度以及返工的可能性。

这种工艺技术有别于传统的布袋花板上的通孔打制方法，而是通过气割以及切割的方法用激光方式进行打孔，这种方法使得布袋花板不会因为受热而产生形变，保证整个布袋花板表面的平整度，还能有效提高装置的除尘效果。

2施工工艺流程土建作业基础验收、安装钢支架、安装底梁、安装灰斗、安装壳体、安装布袋花板、安装喷吹装置、安装布袋、安装内顶梁以及纵梁、安装顶盖，最后进行设备试运行。

3安装施工操作要点3.1土建作业基础验收在土建作业基础验收环节中预埋罗双的大小尺寸、规格、位置以及数量等都要符合相关施工要求，必须保证埋设的牢固性。

再通过经纬仪精准测定标高以及基础中心线，然后再用墨线做基础标化。

在这一操作环节中允许有偏差，当对角线不大于20米的时候，偏差要控制在5毫米的范围之内，当对角线不小于20米的时候，要将偏差有效控制在8毫米的范围之内；将标高的偏差控制在3毫米之内，柱间距控制在3毫米之内。

3.2安装钢支架严格安装施工技术要求安装钢支架，值得注意的是在进行横撑斜撑之前先定位安装棒，待焊接结束之后再把安装抽出来，保证撑连接触的焊接长度要大于180毫米，调整好落幕之后切记要拧紧并焊死。

布袋木工除尘器施工方案1. 引言布袋木工除尘器是木工车间中常见的一种粉尘处理设备。

它通过布袋过滤技术，将木工车间中产生的粉尘和废料有效地过滤和收集，保障车间环境的清洁与工人的健康。

本文将介绍布袋木工除尘器的施工方案，包括除尘器选型、安装位置、布袋更换以及运行和维护等方面的内容。

2. 除尘器选型在选择布袋木工除尘器时，需要考虑以下因素：•木工车间的总面积和生产工艺•木工车间产生的粉尘量和粉尘性质•除尘效率和运行成本要求根据以上因素，选择适合木工车间的布袋木工除尘器型号和参数。

3. 安装位置布袋木工除尘器的安装位置应尽量靠近粉尘产生源，以减少管道长度和压力损失。

同时，要确保安装位置方便维护和清洁布袋，以及排放粉尘。

安装布袋木工除尘器时，应遵循以下原则：•避免将除尘器安装在高温、潮湿或易受污染的环境中•尽量避免除尘器在生产过程中受到机械振动的影响•确保除尘器与粉尘产生源之间有足够的距离，以便安装管道和阀门4. 布袋更换布袋木工除尘器的除尘效果和运行稳定性都与布袋的质量和清洁状况密切相关。

定期更换布袋是维护除尘器正常运行的重要措施。

具体的布袋更换步骤如下：1.关闭除尘器的电源和排风系统2.拆卸原布袋，注意保护布袋周围的密封件和支撑结构3.清洁除尘器内部，包括滤筒和滤袋架4.安装新的布袋，确保布袋与滤袋架的密封性5.检查每个布袋的固定状态和布袋之间的间隙6.启动除尘器，观察布袋是否正常工作和密封5. 运行和维护布袋木工除尘器的运行和维护是确保除尘器长期有效运行的关键。

在日常运行中，应注意以下事项：•定期清洁除尘器滤筒和滤袋，避免粉尘堆积影响除尘效果•定期检查除尘器的密封性，确保无漏风现象•定期检查和更换除尘器的滤芯、电机和风扇等关键部件•注意除尘器运行时的安全问题，避免火灾、爆炸等事故发生维护工作应由专业人员进行，定期制定维护计划，并记录维护情况。

及时发现和解决问题，确保布袋木工除尘器的正常运行。

6. 总结布袋木工除尘器的施工方案涉及除尘器选型、安装位置、布袋更换以及运行和维护等多个方面。

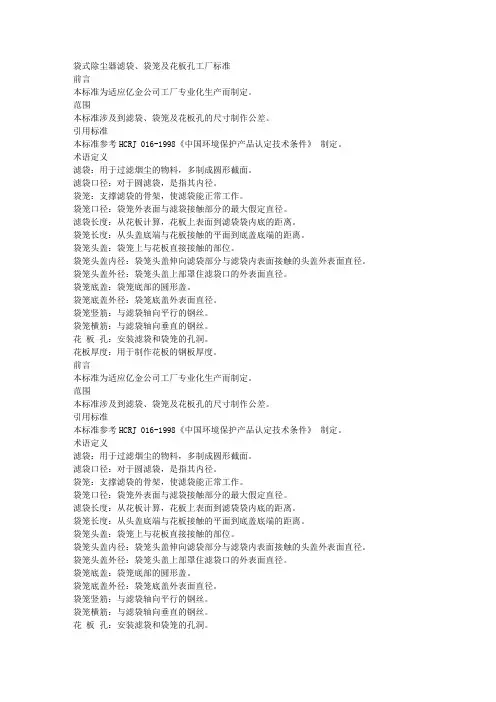

袋式除尘器滤袋、袋笼及花板孔工厂标准前言本标准为适应亿金公司工厂专业化生产而制定。

范围本标准涉及到滤袋、袋笼及花板孔的尺寸制作公差。

引用标准本标准参考HCRJ 016-1998《中国环境保护产品认定技术条件》制定。

术语定义滤袋：用于过滤烟尘的物料，多制成圆形截面。

滤袋口径：对于圆滤袋，是指其内径。

袋笼：支撑滤袋的骨架，使滤袋能正常工作。

袋笼口径：袋笼外表面与滤袋接触部分的最大假定直径。

滤袋长度：从花板计算，花板上表面到滤袋袋内底的距离。

袋笼长度：从头盖底端与花板接触的平面到底盖底端的距离。

袋笼头盖：袋笼上与花板直接接触的部位。

袋笼头盖内径：袋笼头盖伸向滤袋部分与滤袋内表面接触的头盖外表面直径。

袋笼头盖外径：袋笼头盖上部罩住滤袋口的外表面直径。

袋笼底盖：袋笼底部的圆形盖。

袋笼底盖外径：袋笼底盖外表面直径。

袋笼竖筋：与滤袋轴向平行的钢丝。

袋笼横筋：与滤袋轴向垂直的钢丝。

花板孔：安装滤袋和袋笼的孔洞。

花板厚度：用于制作花板的钢板厚度。

前言本标准为适应亿金公司工厂专业化生产而制定。

范围本标准涉及到滤袋、袋笼及花板孔的尺寸制作公差。

引用标准本标准参考HCRJ 016-1998《中国环境保护产品认定技术条件》制定。

术语定义滤袋：用于过滤烟尘的物料，多制成圆形截面。

滤袋口径：对于圆滤袋，是指其内径。

袋笼：支撑滤袋的骨架，使滤袋能正常工作。

袋笼口径：袋笼外表面与滤袋接触部分的最大假定直径。

滤袋长度：从花板计算，花板上表面到滤袋袋内底的距离。

袋笼长度：从头盖底端与花板接触的平面到底盖底端的距离。

袋笼头盖：袋笼上与花板直接接触的部位。

袋笼头盖内径：袋笼头盖伸向滤袋部分与滤袋内表面接触的头盖外表面直径。

袋笼头盖外径：袋笼头盖上部罩住滤袋口的外表面直径。

袋笼底盖：袋笼底部的圆形盖。

袋笼底盖外径：袋笼底盖外表面直径。

袋笼竖筋：与滤袋轴向平行的钢丝。

袋笼横筋：与滤袋轴向垂直的钢丝。

花板孔：安装滤袋和袋笼的孔洞。

花板厚度：用于制作花板的钢板厚度。
