机械基础(5)-连接

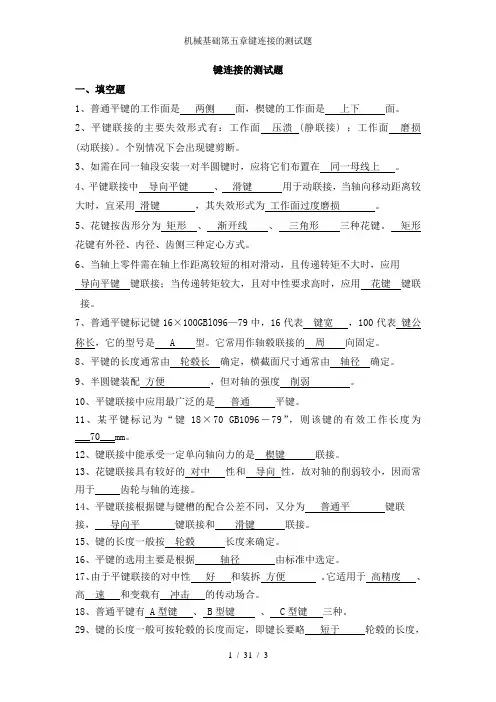

键连接的测试题一、填空题1、普通平键的工作面是两侧面，楔键的工作面是上下面。

2、平键联接的主要失效形式有：工作面压溃 (静联接) ；工作面磨损(动联接)。

个别情况下会出现键剪断。

3、如需在同一轴段安装一对半圆键时，应将它们布置在同一母线上。

4、平键联接中导向平键、滑键用于动联接，当轴向移动距离较大时，宜采用滑键，其失效形式为工作面过度磨损。

5、花键按齿形分为矩形、渐开线、三角形三种花键。

矩形花键有外径、内径、齿侧三种定心方式。

6、当轴上零件需在轴上作距离较短的相对滑动，且传递转矩不大时，应用导向平键键联接；当传递转矩较大，且对中性要求高时，应用花键键联接。

7、普通平键标记键16×100GBl096—79中，16代表键宽，100代表键公称长，它的型号是 A 型。

它常用作轴毂联接的周向固定。

8、平键的长度通常由轮毂长确定，横截面尺寸通常由轴径确定。

9、半圆键装配方便，但对轴的强度削弱。

10、平键联接中应用最广泛的是普通平键。

11、某平键标记为“键18×70 GB1096－79”，则该键的有效工作长度为___70___mm。

12、键联接中能承受一定单向轴向力的是楔键联接。

13、花键联接具有较好的对中性和导向性，故对轴的削弱较小，因而常用于齿轮与轴的连接。

14、平键联接根据键与键槽的配合公差不同，又分为普通平键联接，导向平键联接和滑键联接。

15、键的长度一般按轮毂长度来确定。

16、平键的选用主要是根据轴径由标准中选定。

17、由于平键联接的对中性好和装拆方便。

它适用于高精度、高速和变载有冲击的传动场合。

18、普通平键有 A型键、 B型键、 C型键三种。

29、键的长度一般可按轮毂的长度而定，即键长要略短于轮毂的长度，所选定的键长还要符合标准。

二、选择题（31分）1、可以是轮毂在轴上滑动，并传递较大扭矩的场合的是（ C ）A、半圆键B、导向平键C、滑键D、普通平键2、普通平键是标准件，其剖面尺寸一般根据（ B ）按标准选取的。

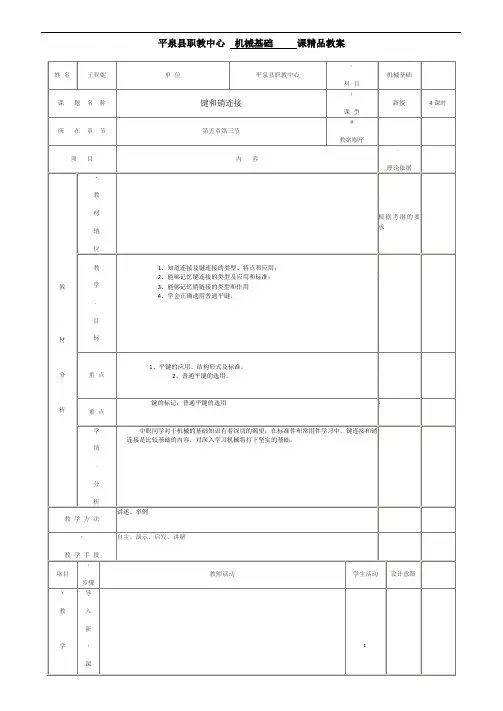

平泉县职教中心机械基础课精品教案过<程(齿轮减速器输出轴II 上的齿轮与轴的连接，通常是在轴和齿轮、带轮的轮毂上加工出键槽，用键进行连接，如上图所示。

提问：学生回答，新课>讲解新课：一、键连接《（一）连接的类型及特点、（二）键连接的功用和类型1、功用~键是一种标准零件。

其作用：①实现轴与轴上零件（如齿轮、带轮等）之间的周向固定。

②传递运动和扭矩。

有的还能实现轴上零件的轴向固定或轴向滑动的导向。

2、结构特点结构简单，工作可靠，拆装方便，应用十分广泛。

3、类型-&连接类型)可拆连接不可拆连接轴毂间(连接紧固连接：平键连接花键连接销连接!焊接铆接胶接{螺纹连接特点：即可以保证机械正常工作，又便于维修和更换。

特点：可靠性好，强度高。

（三）键和键连接的类型、特点和应用1、平键联接平键连接可分为：普通平键、导向平键、滑键。

）（1）普通平键连接用于静联接，即轴与轮毂间无相对轴向移动特点：两侧面为工作面，其对中性好，装拆方便。

但它不能实现轴上零件的轴向固定。

作用：适用于高速、高精度和承受变载、冲击的场合，能实现轴上零件的周向定位。

】.圆头— A型（常用）—键顶上面与毂不接触有间隙方头— B型—常用螺钉固定半圆头—C型（端铣刀加工）—用于轴端与轮毂联接（2）薄型平键"键高约为普通平键的60%~70%：圆头、方头、单圆头，用于薄壁结构、空心轴等径向尺寸受限制的联接。

（3）导向平键【比普通平键长紧定螺钉固定在轴上的键槽中键与轮毂槽采用间隙配合键上设有起键螺孔（为了便于拆卸）注意：导向键——键不动，轮毂轴向移动—特点：靠侧面工作，对中性好，结构简单。

轴上零件（如：轮毂）可在轴上沿轴向移动。

＊（4）滑键特点：轮毂可在轴上沿轴向移动。

滑键固定在轮毂上轮毂带动滑键在轴上的键槽中作轴向移动键连接松键连接《紧键连接平键连接半圆键连接花键连接楔键连接<切向键连接[键长不受滑动距离限制（只需在轴上铣出较长的键槽，而键可以做的较短。

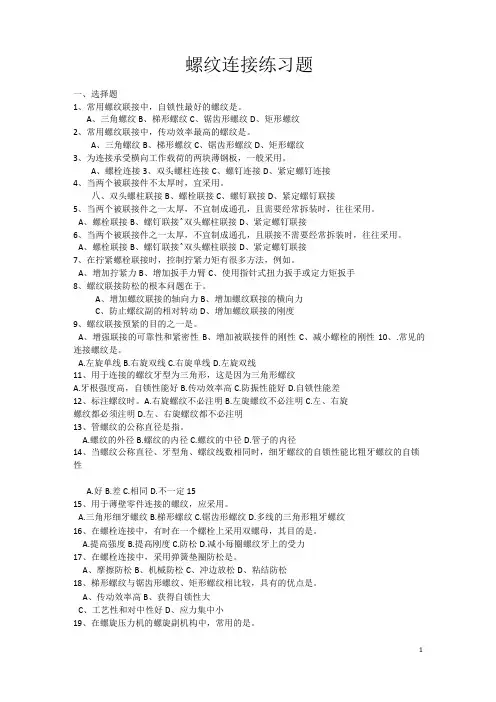

螺纹连接练习题一、选择题1、常用螺纹联接中，自锁性最好的螺纹是。

A、三角螺纹B、梯形螺纹C、锯齿形螺纹D、矩形螺纹2、常用螺纹联接中，传动效率最高的螺纹是。

A、三角螺纹B、梯形螺纹C、锯齿形螺纹D、矩形螺纹3、为连接承受横向工作载荷的两块薄钢板，一般采用。

A、螺栓连接3、双头螺柱连接C、螺钉连接D、紧定螺钉连接4、当两个被联接件不太厚时，宜采用。

八、双头螺柱联接B、螺栓联接C、螺钉联接D、紧定螺钉联接5、当两个被联接件之一太厚，不宜制成通孔，且需要经常拆装时，往往采用。

A、螺栓联接B、螺钉联接^双头螺柱联接D、紧定螺钉联接6、当两个被联接件之一太厚，不宜制成通孔，且联接不需要经常拆装时，往往采用。

A、螺栓联接B、螺钉联接^双头螺柱联接D、紧定螺钉联接7、在拧紧螺栓联接时，控制拧紧力矩有很多方法，例如。

A、增加拧紧力B、增加扳手力臂C、使用指针式扭力扳手或定力矩扳手8、螺纹联接防松的根本问题在于。

A、增加螺纹联接的轴向力B、增加螺纹联接的横向力C、防止螺纹副的相对转动D、增加螺纹联接的刚度9、螺纹联接预紧的目的之一是。

A、增强联接的可靠性和紧密性B、增加被联接件的刚性C、减小螺栓的刚性10、.常见的连接螺纹是。

A.左旋单线B.右旋双线C.右旋单线D.左旋双线11、用于连接的螺纹牙型为三角形，这是因为三角形螺纹A.牙根强度高，自锁性能好B.传动效率高C.防振性能好D.自锁性能差12、标注螺纹时。

A.右旋螺纹不必注明B.左旋螺纹不必注明C.左、右旋螺纹都必须注明D.左、右旋螺纹都不必注明13、管螺纹的公称直径是指。

A.螺纹的外径B.螺纹的内径C.螺纹的中径D.管子的内径14、当螺纹公称直径、牙型角、螺纹线数相同时，细牙螺纹的自锁性能比粗牙螺纹的自锁性A.好B.差C.相同D.不一定1515、用于薄壁零件连接的螺纹，应采用。

A.三角形细牙螺纹B.梯形螺纹C.锯齿形螺纹D.多线的三角形粗牙螺纹16、在螺栓连接中，有时在一个螺栓上采用双螺母，其目的是。

第五章课后题1.机床夹具通常由哪些部分组成？各组成部分的功能如何？（1）定位元件和定位装置:确定工件在夹具中的位置（2）夹紧装置：保持工件在夹具中的既定位置（3）对刀-导向元件：确定刀具在加工前正确位置（4）连接元件：确定夹具在机床上的位置（5）夹具体：夹具的基础件（6）其他装置：分度装置、吊装元件等2.什么是装夹？装夹有哪三种方式？哪种装夹方式适用于大批量生产？工件的定位和夹紧的过程称为装夹。

（1）直接找正装夹（2）划线找正装夹（3）夹具装夹：适应于大批量生产3.什么是定位基准？什么是六点定位原理？在加工中用作定位的基准。

（在第四章中介绍）任何工件都具有六个自由度，这六个自由度需要用夹具按一定规则布置的六个定位支承点来限制，每个定位点相应地限制工件一个自由度，可以实现工件的六点定位。

4.试举例说明什么叫工件在夹具中的完全定位、不完全定位、欠定位和过定位？哪些是允许使用的，哪些是有条件使用的，哪些是绝对不允许使用的？完全定位：工件的六个自由度全部被限制不完全定位：根据加工需求，不必完全限制六个自由度的定位欠定位：实际限制的自由度少于按加工要求的自由度数。

这是不允许使用的过定位：支承点数多于所限制的自由度数，有条件使用。

5.固定支承有哪几种形式？各适用于什么场合？固定支承是一经安装到夹具上后，高度方向和尺寸是固定不变的。

固定支承有支承钉和支承板。

支承钉：以粗基准定位时，因定位基准面粗糙不平，必须用较远的三个定位支承点。

精基准定位有时也应以支承钉来定位。

支承板：大中型工件，以及经过精加工的平面定位。

6.什么是自位支承、可调支承和辅助支承？三者的特点和区别何在？使用辅助支撑和可调支撑时应注意什么？可调支承：顶端位置能在一定范围内调整，定位作用相当于固定支承。

自位支承（浮动支承）：支承点的位置能够随工件定位基准面的变化自动与之适应。

辅助支承：辅助支承只在基本支承对工件定位后才参与支承，不允许辅助支承破坏基本支承的定位作用。

第17章 联轴器、离合器和制动器17.1 复习笔记联轴器和离合器主要用于轴与轴之间的连接，使它们一起回转并传递转矩。

用联轴器连接的两轴在机器运转时不能分离，停止时才能分离。

用离合器连接的两轴在运转中就能方便地分离和接合。

制动器是用来降低机械运转速度或迫使机械停止运转的装置。

目前，联轴器、离合器大都已经标准化，其选择过程如下：（1）计算转矩－由于机器起动时的惯性力和工作中可能出现的过载现象，计算转矩的计算公式为c A T K T =式中，T 为公称转矩，N ·m ；K A 为工作情况系数。

（2）确定型号根据轴径、计算转矩T c 、转速n 及所选的类型，按照公式c n T T ≤，p n n ≤从标准中选定合适的型号。

（3）必要时应对其中某些零件进行校核验算。

一、联轴器的种类和特性 1．刚性联轴器（1）固定式刚性联轴器固定式刚性联轴器中应用最广的是凸缘联轴器。

它是用螺栓连接两个半联轴器的凸缘，从而实规两轴的连接。

螺栓可以用普通螺栓，也可以用铰制孔螺栓。

如图17-1所示，这种联轴器主要有普通凸缘联轴器，如图17-1（a ）所示和有对中榫的凸缘联轴器，如图17-1（b ）所示两种结构形式。

（a ） （b ）图17-1凸缘联轴器的结构简单，使用方便，可传递的转矩较大，但不能缓冲减振。

常用于载荷较平稳的两轴连接。

（2）可移式刚性联轴器可移式刚性联轴器的组成零件间构成动连接，具有某一方向或几个方向的活动度，因此能补偿两轴的相对位移。

常见的可移式刚性联轴器有以下3种。

①齿式联轴器：由于是多齿接触，因此承载能力大，能传递很大的转矩以及补偿适量的综合位移，常用于重型机械中。

但是，当传递巨大的转矩时，齿间的压力也随着增大，使联轴器的灵活性降低，且其结构笨重，造价较高。

②十字滑块联轴器：可补偿安装及运转时两轴间的相对位移。

但由于两轴线不对中，转速较高时，将产生较大的离心力，并带有附加动载荷，因此只适用于低速，且轴的转速一般不超过300 r/min的场合。

平泉县职教中心机械基础课精品教案新课讲解新课：螺纹连接一、螺纹的形成和种类1、螺纹的形成（1）螺旋线螺旋线是沿着圆柱或圆锥表面运动的点的轨迹，该点的轴向位移和相应的角位移成定比。

（2）螺纹螺纹是在圆柱或圆锥表面上，沿着螺旋线所形成的具有规定牙型的连续凸起。

2、螺纹的类型（1）按线数分在圆柱体上沿一条螺旋线切制的螺纹，称为单线螺纹。

也可沿二条、三条螺旋线分别切制出双线螺纹和三线螺纹。

单线螺纹主要用于联接，多线螺纹主要用于传动。

（2）按螺旋线绕行方向按螺旋线绕行方向的不同，又有右旋螺纹和左旋螺纹之分。

通常采用右旋螺纹，左旋螺纹仅用于有特殊要求的场合。

（3）按位置分螺纹有外螺纹和内螺纹之分。

在圆柱体外表面上形成的螺纹，称为外螺纹，在圆孔的表面上形成的螺纹，称为内螺纹。

普通螺纹又有粗牙和细牙两种。

公称直径相同时，细牙螺纹的螺距小，升角小，自锁性好，螺杆强度较高，适用于受冲击、振动和变载荷的联接以及薄壁零件的联接。

细牙螺纹比粗牙螺纹的耐磨性差，不宜经常拆卸，故生产实践中广泛使用粗牙螺纹。

二、螺纹的主要参数螺纹的主要参数：(1)大径(d、D)——螺纹的最大直径。

对外螺纹是牙顶圆柱直径(d)，对内螺纹是牙底圆柱直径(D)。

标准规定大径为螺纹的公称直径。

(2)小径(d1、D1)——螺纹的最小直径。

对外螺纹是牙底圆柱直径(d1)，对内螺纹是牙顶圆柱直径(D1)。

(3)中径(d2、D2)——处于大径和小径之间的一个假想圆柱直径，该圆柱的母线位于牙型上凸起(牙)和沟槽(牙间)宽度相等处。

此假想圆柱称为中径圆柱。

(4)螺距(P)——在中径线上，相邻两牙在中径线上对应两点间的轴向距离。

(5)导程（S）——同一螺旋线上，相邻两牙在中径线上对应两点之间的轴向距离。

对单线螺纹，S=P；对于线数为n的多线螺纹，S＝np。

(6)牙形角（α）——在轴向截面内螺纹牙形两侧边的夹角。

(7)升角（λ）——在中径圆柱上螺旋线的切线与垂直于螺纹轴线的平面间的夹角。

第五单元常用机构练习题一、名词解释1．运动副构件与构件之间既保持直接接触和制约，又保持确定的相对运动的可动连接称为运动副。

2．低副构件之间通过面接触所形成的运动副称为低副。

3．转动副如果组成运动副的两构件在接触处只允许相对转动，则这种运动副称为转动副（或称为铰链）。

4．移动副如果组成运动副的两构件在接触处只允许相对移动，则这种运动副称为移动副。

5．螺旋副如果组成运动副的两构件在接触处只允许做确定关系的转动和移动的复合运动，则这种运动副称为螺旋副。

6．高副两构件之间通过点（或线）接触形成的运动副称为高副。

7．平面连杆机构平面连杆机构是将若干构件用低副（转动副和移动副）连接起来并作平面运动的机构，也称为低副机构。

8．铰链四杆机构如果平面四杆机构中的运动副都是转动副时，此类机构称为铰链四杆机构。

9．曲柄摇杆机构如果铰链四杆机构中的两连架杆中有一个为曲柄，另一个为摇杆，则该机构称为曲柄摇杆机构。

10．双曲柄机构如果铰链四杆机构中的两连架杆都是能作整周转动的曲柄，则该机构称为双曲柄机构。

11．双摇杆机构如果铰链四杆机构中的两连架杆都是摇杆，则该机构称为双摇杆机构。

12．滑块机构含有移动副的四杆机构，称为滑块四杆机构，简称滑块机构。

13．曲柄滑块机构由曲柄、连杆、滑块和机架组成的机构称为曲柄滑块机构。

14．凸轮机构凸轮机构是指由凸起（或凹槽）轮廓形状的凸轮、从动件和机架所组成的高副机构。

15．间歇运动机构能够将主动件的连续匀速转动转换为从动件的周期性间歇运动的机构称为间歇运动机构。

16．棘轮机构棘轮机构是由棘轮和棘爪组成的一种单向间歇运动机构。

17．槽轮机构槽轮机构是由槽轮和圆柱销组成的单向间歇运动机构，又称马尔他机构。

二、填空题1．机构按其运动空间进行分类，可分为平面机构和空间机构。

2．机构中的构件分为固定件（机架）、原动件和从动件三类。

3．平面运动副包括低副和高副。

4．根据有无移动副进行分类，平面四杆机构可分为铰链四杆机构和滑块四杆机构两大类。
