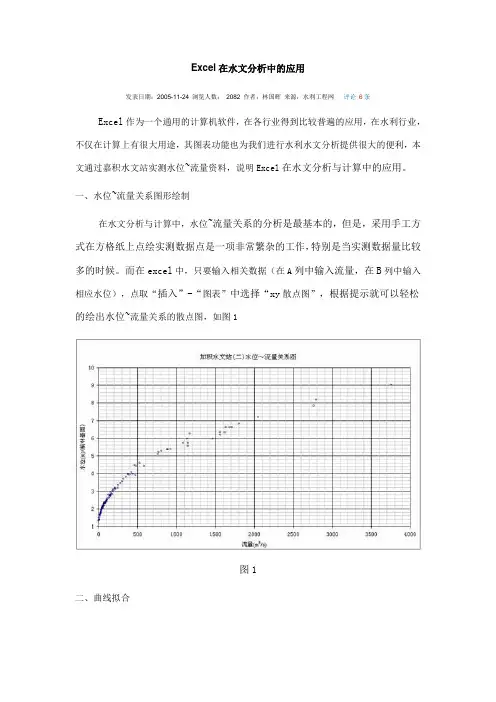

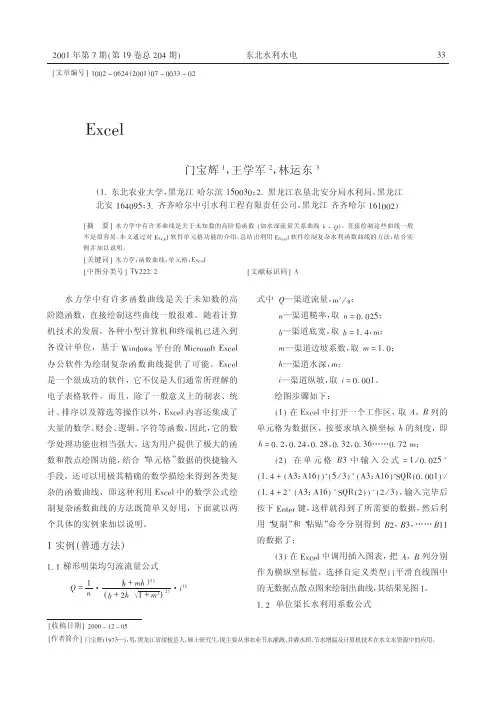

Excel在水文分析中的应用发表日期：2005-11-24 浏览人数：2082 作者：林国辉来源：水利工程网评论6条Excel作为一个通用的计算机软件，在各行业得到比较普遍的应用，在水利行业，不仅在计算上有很大用途，其图表功能也为我们进行水利水文分析提供很大的便利，本文通过嘉积水文站实测水位~流量资料，说明Excel在水文分析与计算中的应用。
一、水位~流量关系图形绘制在水文分析与计算中，水位~流量关系的分析是最基本的，但是，采用手工方式在方格纸上点绘实测数据点是一项非常繁杂的工作，特别是当实测数据量比较多的时候。
而在excel中，只要输入相关数据（在A列中输入流量，在B列中输入相应水位），点取“插入”-“图表”中选择“xy散点图”，根据提示就可以轻松的绘出水位~流量关系的散点图，如图1图1二、曲线拟合水位~流量关系的散点图绘出后，根据散点分布，一般采用目估的方法通过点群中心绘制一条光滑的曲线，建立水位~流量关系曲线，以便进行相关的水文分析与计算的工作。
该曲线也可以利用函数关系来描述，用近似函数表达比人工查图快速和准确，更利于计算机的处理，而且对于一些实测点据的定线，还能减少徒手绘制因人而异所带来的任意性。
水文水利计算中，如库容曲线（Z~F），泄流曲线（Z~q），河道基面曲线(Z~F)，水位流量关系曲线（Z~Q）等都可以采用曲线拟合的方法来求其函数表达式。

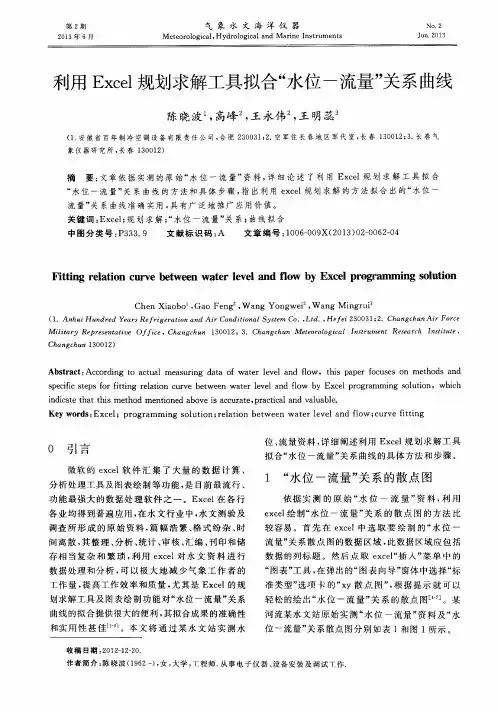

目前，在曲线拟合中采用的线型及计算方法有很多种，本文采用三参数幂函数（y=ax b+c）线型，在excel中应用规划求解的方法进行曲线拟合。
“规划求解”是一组命令的组成部分，这些命令有时也称作假设分析工具。
借助“规划求解”，可求得工作表上某个单元格（被称为目标单元格）中公式的最优值。
“规划求解”将对直接或间接与目标单元格中公式相关联的一组单元格中的数值进行调整，最终在目标单元格公式中求得期望的结果。
“规划求解”通过调整所指定的可更改的单元格（可变单元格）中的值，从目标单元格公式中求得所需的结果。
目录目录 (1常用水力计算Excel程序使用说明 (1一、引言 (1二、水力计算的理论基础 (11.枝状管网水力计算特点 (12.枝状管网水力计算步骤 (23.摩擦阻力损失,局部阻力损失和附加压头的计算方法 (2 3.1摩擦阻力损失的计算方法 (23.2局部阻力损失的计算方法 (33.3附加压头的计算方法 (4三、水力计算Excel的使用方法 (41.水力计算Excel的主要表示方法 (52.低压民用内管水力计算表格的使用方法 (52.1计算流程: (52.2计算模式: (62.3计算控制: (63.低压民用和食堂外管水力计算表格的使用方法 (73.1计算流程: (73.2计算模式: (73.3计算控制: (74.低压食堂内管水力计算表格的使用方法 (84.1计算流程: (84.2计算模式: (84.3计算控制: (95.中压外管水力计算表格的使用方法 (95.1计算流程: (95.2计算模式: (95.3计算控制: (106.中压锅炉内管水力计算表格的使用方法 (106.1计算流程: (106.2计算模式: (106.3计算控制: (11四、此水力计算的优缺点 (111.此水力计算的优点 (111.1.一个文件可以计算不同气源的水力计算 (111.2.减少了查找同时工作系数,当量长度的繁琐工作 (12 1.3.进行了计算公式的选择 (121.4.对某些小细节进行了简单出错控制 (122.此水力计算的缺点 (122.1不能进行环状管网的计算 (122.2没有采用下拉菜单等可操作性强的方式 (122.3没有将某些已有的管件压损计算公式模块嵌入计算表中 (122.4没有将气源性质计算公式计算表中 (12五、存在问题的改进 (13六、后记 (13常用水力计算Excel程序使用说明一、引言随着我国经济的迅猛发展,人们对居住环境及生活条件改善的需求更加迫切。
燃气以其高热值、低污染、使用方便、快捷等的优点正迅速代替其他燃料,成为城市居民及公共建筑、工业用户的主要燃料。

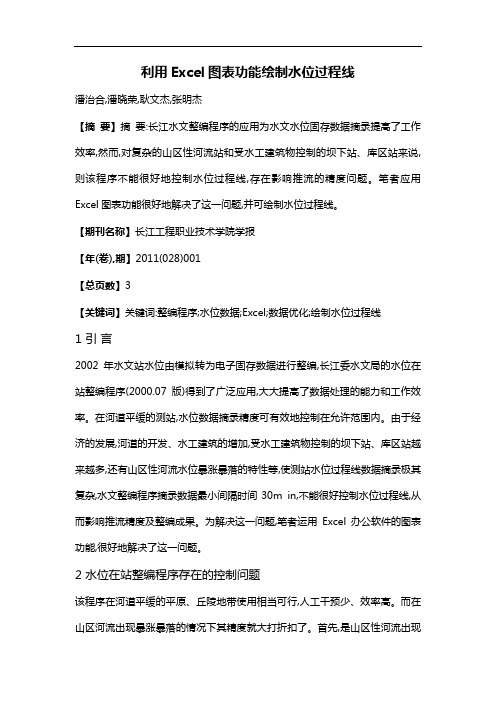

利用Excel图表功能绘制水位过程线潘治合,潘晓荣,耿文杰,张明杰【摘要】摘要:长江水文整编程序的应用为水文水位固存数据摘录提高了工作效率,然而,对复杂的山区性河流站和受水工建筑物控制的坝下站、库区站来说,则该程序不能很好地控制水位过程线,存在影响推流的精度问题。
笔者应用Excel图表功能很好地解决了这一问题,并可绘制水位过程线。
【期刊名称】长江工程职业技术学院学报【年(卷),期】2011(028)001【总页数】3【关键词】关键词:整编程序;水位数据;Excel;数据优化;绘制水位过程线1 引言2002年水文站水位由模拟转为电子固存数据进行整编,长江委水文局的水位在站整编程序(2000.07版)得到了广泛应用,大大提高了数据处理的能力和工作效率。
在河道平缓的测站,水位数据摘录精度可有效地控制在允许范围内。
由于经济的发展,河道的开发、水工建筑的增加,受水工建筑物控制的坝下站、库区站越来越多,还有山区性河流水位暴涨暴落的特性等,使测站水位过程线数据摘录极其复杂,水文整编程序摘录数据最小间隔时间30m in,不能很好控制水位过程线,从而影响推流精度及整编成果。
为解决这一问题,笔者运用Excel办公软件的图表功能,很好地解决了这一问题。
2 水位在站整编程序存在的控制问题该程序在河道平缓的平原、丘陵地带使用相当可行,人工干预少、效率高。
而在山区河流出现暴涨暴落的情况下其精度就大打折扣了。
首先,是山区性河流出现暴涨暴落,在几分钟之内就涨到数米的现象屡见不鲜;其次,是受水工建筑物控制的坝下站、库区站、调峰电站等常年开关闸不规律,时间长短不定,几小时、几十分钟、十几分钟、甚至几分钟都有,当上下游电站同时开启或关闭时,河槽中的水流做动势能转换,水位线象正弦波逐步衰减。
如果只采用水位在站整编程序摘录,将造成漏摘洪峰或摘偏的情况。
因此需要采取其他的方法加以辅助,帮助完成数据的优化同时控制其精度,真实地反应水位涨落过程,确保推流成果质量。

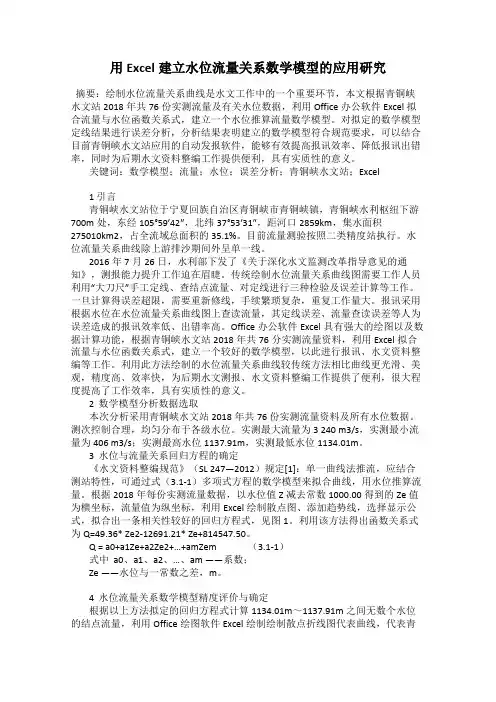

用Excel建立水位流量关系数学模型的应用研究摘要：绘制水位流量关系曲线是水文工作中的一个重要环节，本文根据青铜峡水文站2018年共76份实测流量及有关水位数据，利用Office办公软件Excel拟合流量与水位函数关系式，建立一个水位推算流量数学模型。
