Kd7600/Kd7800 HD-SDI高清数字视频矩阵Kd7600 1.5Gbps 1080i HD-SDI数字高清矩阵、Kd7800 3Gbps 1080P HD-SDI数字高清矩阵，符合SMPTE 标准和ITU 标准，在3Gb/s 的码率下实现1080p/50Hz/60Hz，1.5Gb/s 的码率下支持1080i/50Hz/60Hz高清数字视频信号的切换传输，兼容HD-SDI、SD-SDI、DVB-ASI、嵌入式音频等多种数字信号格式，可通过10Mb/s～3Gbps码率的数字信号。

自动电缆均衡功能使因传输距离过长造成的幅度损失得以补偿，从视频信号源到矩阵输入的电缆均衡范围可达100m@1.5Gbps (Belden1694A)，50m@1.5Gbps (Belden1694A)。

可选的多速率数据时钟恢复，可以有效地去除长电缆造成的时钟抖动，保证输出的HD-SDI、SD-SDI串行数字视频信号影像的品质。

矩阵切换规模从4×4～32×32；32×48～64×64，最大可至256×256。

Kd7600/Kd7800系列数字矩阵采用场逆程切换带有Genlock 外同步信号接口，支持RS-232、RS-422、RS-485、TCP/IP 控制，适用于任何规模的标准数字视频和立体声音频信号的传输应用。

Kd7600/Kd7800系列数字矩阵可以适应7×24 小时不间断工作状态，并且平均无故障工作时间大于30,000 小时，为系统提供稳定可靠的信号传输切换中枢。

矩阵支持一体式前面板或独立控制面板控制，每个按键都具备发光功能，按键上有透明按键盖。

KD可以根据用户需求对每个输入输出按键标印名称、数字、字母，便于辨别及选择输入输出端。

◇掉电记忆功能KD矩阵系统自动存储信号切换状态，当矩阵在运行过程中突然断电后重启，矩阵对应的每路输入输出状态将保持记忆，与断电前相同，没有任何变化，不需要重新设置。

混合矩阵混合矩阵简介混合矩阵支持Video、YPbPr、VGA、DVI-D、HDMI、SDI等多种格式输入输出；混合矩阵采用插卡式机箱，易于升级扩容，混合矩阵的机箱完全按照19寸标准机柜设计。

混合矩阵优势（1）独立的切换输出；模块化结构设计，支持插拔模块扩展设备规模；（2）支持三种控制方式，遥控器、面板按键、软件切换；（3）前面板LCD状态显示，可显示设备各通道的切换状态、输入信号特性等信息，直观方便；（4）预案管理和自动轮巡功能（选配）；（5）按键自动锁定功能，EDID拷贝功能；（6）具有断电现场切换记忆保护功能；（7）特有ESD静电保护功能；特有的防雷保护电路；（8）支持信号时序重整，完美显示1920×1080P 高清图像；（9）独特软件配置，可任意修改矩阵输入或输出端口编号（无需重新编程中控软件）操作直观简单；（10）完全兼容市场上的各种类型的拼接屏，如：三星、LG、松下、夏普、彩讯、飞利浦等，完全兼容国内外各种智能中控，如：快思聪、快捷、AMX等，推荐使用启耀智能中控QY-DPRO2806。

混合矩阵插卡板混合矩阵参数∙支持Video/VGA/YPbPr/DVI/HDMI/SDI等混合输入输出∙支持FULL现场EDID拷贝模式，操作简单，通俗易懂∙输入输出端强大的ESD，防雷击等保护电路，及时保护设备的正常运行∙输入内置信号采样放大电路，保证高清信号传输30米∙支持Video/VGA/YPbPr/DVI-D/HDMI/3G-SDI等输出板卡∙支持DVI-D/HDMI输出板卡信号格式转换，行场頻率转换∙支持USB控制，232控制，自带控制软件无需安装，可直接控制操作∙自带控制软件实现简体中文、繁体中文、英文等多种语言控制界面∙支持端口重定位：此功能适用我公司所有带232串口的切换设备∙支持产品过流，过压等保护电路设计；支持冗余电源配置∙切换速度：150ns（具体设备切换时间有所不同）∙串接接口：RS232,9孔D-Sub型连接器，端口2，3，5分别直通∙串口参数：9600bps、8位数据、1位起始位、1位停止位、无校验，无流控∙功耗：30～150W（视具体型号确定功耗）温度：0℃～60℃∙输入电压：AC100～240V；50/60Hz∙3U混切机箱尺寸：450×330×132mm（长×宽×高）约13Kg∙6U混切机箱尺寸：450×330×264mm（长×宽×高）约22Kg∙11U混切机箱尺寸：450×330×484mm（长×宽×高）约25KgVGA板卡VGA板卡：采用高性能专业处理芯片，实现信号分配或交叉切换等功能，输入自带缓冲设计，增强了现场抗干扰、防静电、防雷击等安全措施，使图像输出更加稳定清晰；设备自带信号延长，长距离传输失真补偿技术，保证信号长距离传输高保真输出；支持各种RGB、VGA、信号源，全贴片SMD工艺，特有ESD静电保护功能；安装简单，即插即用。

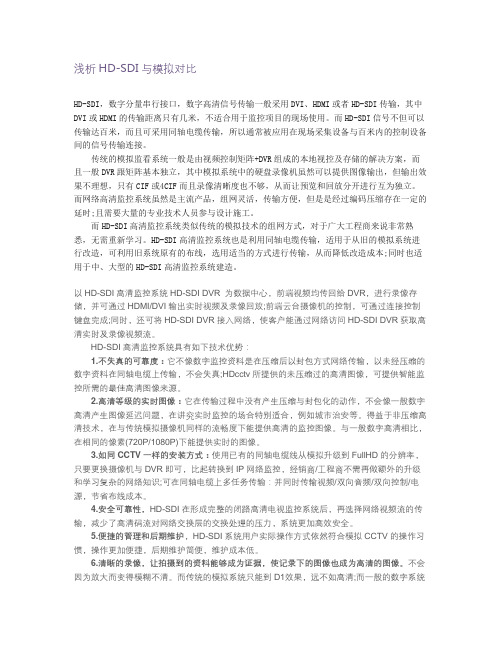

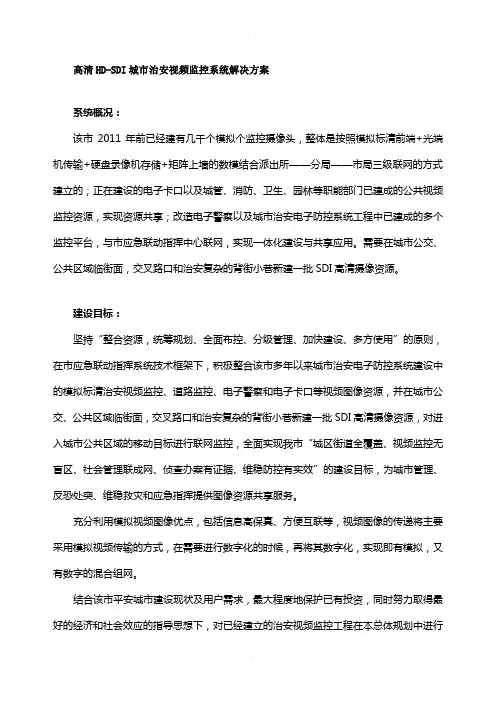

浅析HD-SDI与模拟对比HD-SDI，数字分量串行接口，数字高清信号传输一般采用DVI、HDMI或者HD-SDI传输，其中DVI或HDMI的传输距离只有几米，不适合用于监控项目的现场使用。

而HD-SDI信号不但可以传输达百米，而且可采用同轴电缆传输，所以通常被应用在现场采集设备与百米内的控制设备间的信号传输连接。

传统的模拟监看系统一般是由视频控制矩阵+DVR组成的本地视控及存储的解决方案，而且一般DVR跟矩阵基本独立，其中模拟系统中的硬盘录像机虽然可以提供图像输出，但输出效果不理想，只有CIF或4CIF而且录像清晰度也不够，从而让预览和回放分开进行互为独立。

而网络高清监控系统虽然是主流产品，组网灵活，传输方便，但是是经过编码压缩存在一定的延时;且需要大量的专业技术人员参与设计施工。

而HD-SDI高清监控系统类似传统的模拟技术的组网方式，对于广大工程商来说非常熟悉，无需重新学习。

HD-SDI高清监控系统也是利用同轴电缆传输，适用于从旧的模拟系统进行改造，可利用旧系统原有的布线，选用适当的方式进行传输，从而降低改造成本;同时也适用于中、大型的HD-SDI高清监控系统建造。

以HD-SDI高清监控系统HD-SDI DVR 为数据中心，前端视频均传回给DVR，进行录像存储，并可通过HDMI/DVI输出实时视频及录像回放;前端云台摄像机的控制，可通过连接控制键盘完成;同时，还可将HD-SDI DVR接入网络，使客户能通过网络访问HD-SDI DVR获取高清实时及录像视频流。

HD-SDI高清监控系统具有如下技术优势：1.不失真的可靠度：它不像数字监控资料是在压缩后以封包方式网络传输，以未经压缩的数字资料在同轴电缆上传输，不会失真;HDcctv所提供的未压缩过的高清图像，可提供智能监控所需的最佳高清图像来源。

2.高清等级的实时图像：它在传输过程中没有产生压缩与封包化的动作，不会像一般数字高清产生图像延迟问题，在讲究实时监控的场合特别适合，例如城市治安等。

高清SDI视频矩阵一、概述SDI 数字高清矩阵，可实现大容量SDI高清信号源(256个)到SDI终端设备(64个)的任意切换。

符合SMPTE标准和ITU标准，在3Gbps码率下支持1080p 50Hz/59.94Hz/60Hz和1.485Gbps码率下的各种HD-SDI高清数字视频信号的切换传输，并且向下兼容标清SD-SDI视频信号143Mbps/ 177Mbps/ 270Mbps/ 360Mbps/ 540Mbps等不同码率的串行数字信号。

SDI高清矩阵具备自动电缆均衡功能，使从视频信号源到矩阵因传输距离过长造成的幅度损失得以补偿。

HD-SDI视频信号经测试，采用Belden 1694A线缆条件下，输入信号源到矩阵的距离高达200米，适用长距离信号传输，以及大型数字视频系统。

SDI高清矩阵采用模块化结构设计，用户可以根据具体的需求来配置输入卡和输入出卡，可以达到资利用的最大化，从而大大降低成本，还可方便将来系统扩容。

具备Ethernet及RS232通讯接口，可通过局域网或因特网进行远程控制。

SDI高清矩阵可选字符叠加功能模块，可以实现中英文多语言字任叠加，同时支持RS-232、RS-422、RS-485、TCP/IP控制，并可实现矩阵联网、报警联动功能。

产品可广泛应用于高清视频监控中心、数字视频多屏显示系统、广播电视系统等需求高品质数字视频显示领域。

二、特点◆采用工业级ARM嵌入式控制系统，稳定可靠，控制灵活◆支持标清SD-SDI（270Mbps）、高清HD-SDI（1.485Gbps）视频格式；◆内置高性能线缆驱动芯片，支持输出信号长距离传输◆具有视频切换、系统巡视、成组切换、报警、定时事件、用户管理等功能◆支持网络通讯，具有网络通讯加密性能，确保网络通信安全◆内置电缆均衡器Equilizer，时钟再生电路Reclocker及电缆驱动器Cable Driver；◆带有电源及SDI信号格式指示，方便用户实时监测◆内置ESD保护电路，能有效防止静电损坏；◆可选字符叠加功能模块，可以实现中英文等多语言字任叠加功能◆双电源冗余热备份，业务卡支持热拔插◆内置温度传感器群，实时检测机箱各部位温度，风扇智能温控◆自适应线缆均衡，实现数字视频信号的远程传输◆可选时钟恢复处理，延长信号的传输距离，减少数据丢失，保证高品质的高清信号质量◆支持外同步信号输入，实现场逆程切换◆多层PCB电路板设计，抗干扰性能强◆掉电记忆功能，确保断电后矩阵状态数据不改变◆可选RS-232、RS-422、RS-485以及以太网RJ45接口。

sdi技术应用分析报‎告sdi技术应用分‎析报告‎篇一：‎ HD-SDI在‎安防监控的应用前景分‎析——纵论HD-SD‎I信号及HD-SDI‎矩阵 HD-SDI在‎安防监控的应用前景分‎析——纵论HD-S‎D I信号及HD-SD‎I矩阵专访：‎大连科迪视频技术有‎限公司董事长关键词‎：HD-SD‎I、IP、矩阵、模拟‎、数字、监控、高清‎标题：1、H‎D-SDI信号的定义‎及其演变2、‎H D-SDI在各行业‎的应用现状3‎、HD-SDI与IP‎在监控领域的关系‎ 4、IP高清方案‎的硬伤5、H‎D-SDI的六大误区‎6、HD-S‎D I与IP应用及发展‎态势7、HD‎-SDI矩阵的昨天、‎今天和明天8‎、HD-SDI矩阵和‎多格式混合矩阵‎9、矩阵规模的发展‎预测10、矩‎阵的结构决定规模和品‎质11‎、冗余式热备份的控制‎和电源二〇一X年深‎圳安博会，作为中国安‎防行业发展的风向标，‎聚集了安防行业的主要‎厂商张海宁和工程‎商，而HD-SDI则‎成为此次盛会监控业内‎最热门的技术话题，几‎乎所有主要的监控厂家‎都推出了基于HD-S‎D I的相关产品和方案‎，HD-SDI 的大幕‎正式拉开。

之后短短数‎月，原本为星星之火的‎H D-SDI好像突变‎燎原之势，到处都传来‎她的身影，高清监控的‎发展正在面临翻天覆地‎的变化。

下面就HD‎-SDI信号及HD-‎S DI矩阵的现状和发‎展及应用谈一点看法。

‎HD-SDI信号的‎定义及其演变 HD-‎S DI的全称是高清晰‎度串行数字接口，其核‎心为SDI信号接口。

‎S DI信号是美国 S‎M PTE制订的一种广‎播级信号标准，非常成‎熟并且应用十分广泛，‎包括SD-SDI数字‎标清、HD-SDI数‎字1.5G高清‎和3G-SDI数字3‎G高清信号，其中目前‎在国内外应用最多的是‎H D-SDI信号标准‎，广播级60帧达到7‎20P或1080i，‎通常在监控应用为30‎帧速可达到1080P‎。

高清数字矩阵切换/控制系统一：产品简介系列高清数字矩阵切换/控制系统，采用了ARM9微处理器技术，使用LINUX 操作系统内核，具有强大的系统功能。

最大支持64路输入，16路输出，音视频输入输出采用SDI接口，可实现1080P或720P高清视频或标清三种视频信号输入到输出的任意切换。

由于全部过程均未经过压缩，所以不会产生延时。

主要适用于对画面质量与实时性要求都比较高的场所。

系统提供RS-485控制协议，实现对高清快球进行PTZ控制。

键盘可通过RS232或网络端口对矩阵进行控制。

高清矩阵与高清摄像机、高清光端机共同组建成非压缩高清数字监控系统。

联网系统采用中心联网方式，由中心矩阵统一配置管理，非中心矩阵可通过网络从中心矩阵下载配置信息，真正实现了联网系统的分布式部署集中式管理。

高可靠性的冗余电源设计，确保系统稳定运行。

二：产品特性最大支持64路非压缩高清视频输入，16路非压缩高清视频输出兼容3G-SDI、HD-SDI、SD-SDI三种标准视频信号输入输出切换速度小于10us支持字符叠加，可在监视器上显示摄像机标题具有视频切换、系统巡视、成组切换、报警、定时事件、用户管理等功能具有视频丢失检测功能支持网络通讯，具有网络通讯加密性能，确保网络通讯安全支持机箱温度检测支持系统备份和恢复三：技术指标均衡100米接口带宽 2.97Gbps/1.485Gbps/270Mbps 切换速度≤10us视频输入数字视频信号(SMPTE292M,SMPTE424M，SMPTE259M),75Ω,BNC视频输入分辨率1080P或720P或标清最大视频输入数64视频输出数字视频信号(SMPTE292M,SMPTE424M，SMPTE259M),75Ω,BNC最大视频输出数16视频输出分辨率1080P或720P或标清键盘连接控制时间60ms(典型值)键盘连接控制协议RS-232端口数5高速数据线2个BNC连接器外同步输入输出BNC连接器编程监视器BNC连接器以太网连接数据接口RJ-45以太网连接数据速率10/100Mbps安装19"EIA标准机架安装产品尺寸高320mm×宽432mm×深264mm净重 3.6kg电源100VAC~240VAC，50Hz/60Hz,自适应电源功率最大70W四：产品图片（正面）（背面）。
